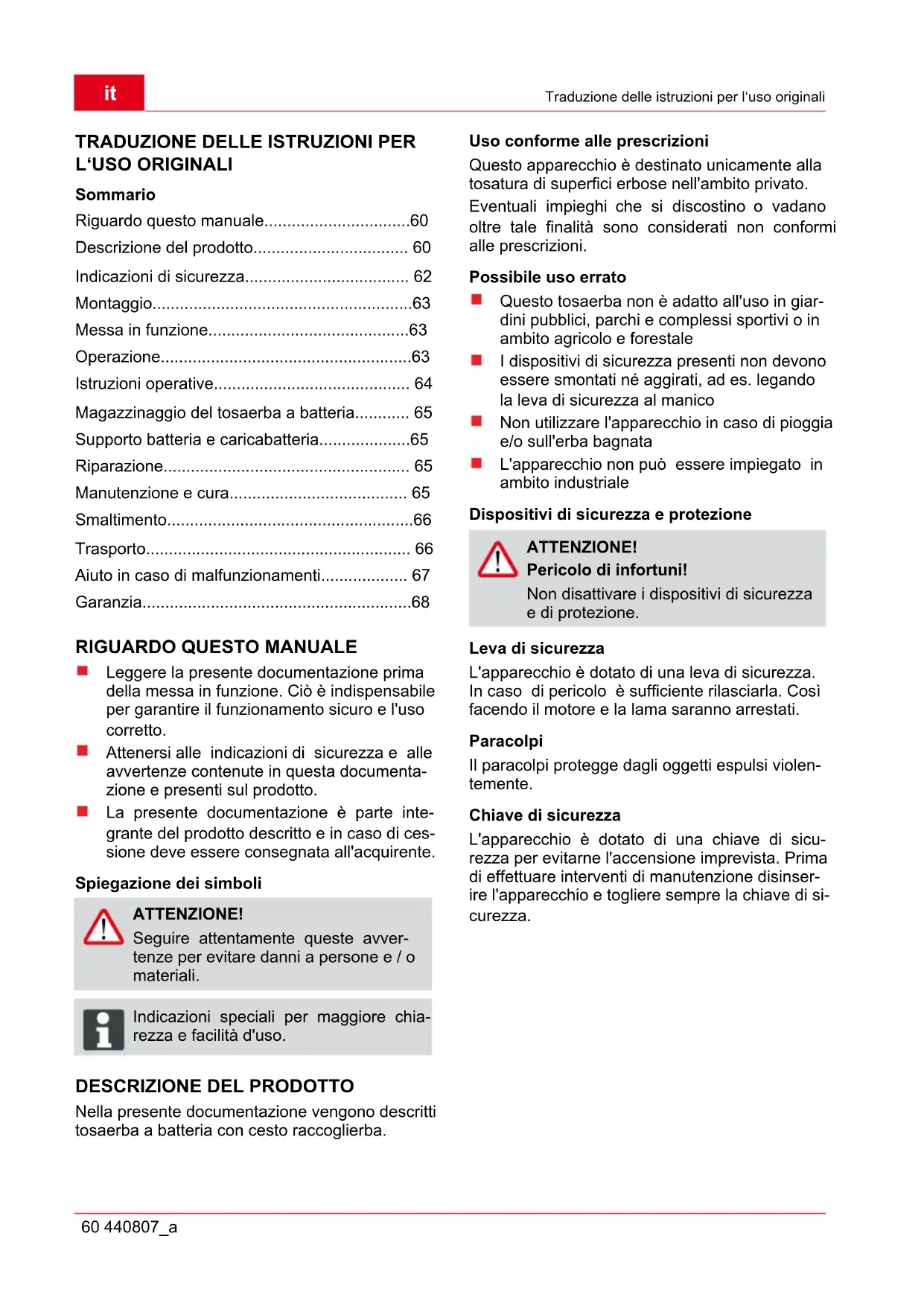

TRADUZIONE DELLE ISTRUZIONI PER L‘USO ORIGINALI Sommario

Riguardo questo manuale60

Descrizione del prodotto 60

Indicazioni di sicurezza 62

Istruzioni operative 64

Magazzinaggio del tosaerba a batteria 65

Supporto batteria e caricabatteria65

Manutenzione e cura 65

Aiuto in caso di malfunzionamenti 67

RIGUARDO QUESTO MANUALE Leggere la presente documentazione prima

della messa in funzione. Ciò è indispensabile

per garantire il funzionamento sicuro e l'uso

Attenersi alle indicazioni di sicurezza e alle

avvertenze contenute in questa documenta-

zione e presenti sul prodotto.

La presente documentazione è parte inte-

grante del prodotto descritto e in caso di ces-

sione deve essere consegnata all'acquirente.

Spiegazione dei simboli

Seguire attentamente queste avver-

tenze per evitare danni a persone e / o

ADVICE Indicazioni speciali per maggiore chia-

rezza e facilità d'uso.

DESCRIZIONE DEL PRODOTTO Nella presente documentazione vengono descritti

tosaerba a batteria con cesto raccoglierba.

Uso conforme alle prescrizioni

Questo apparecchio è destinato unicamente alla

tosatura di superfici erbose nell'ambito privato.

Eventuali impieghi che si discostino o vadano

oltre tale finalità sono considerati non conformi

Possibile uso errato

Questo tosaerba non è adatto all'uso in giar-

dini pubblici, parchi e complessi sportivi o in

ambito agricolo e forestale

I dispositivi di sicurezza presenti non devono

essere smontati né aggirati, ad es. legando

la leva di sicurezza al manico

Non utilizzare l'apparecchio in caso di pioggia

e/o sull'erba bagnata

L'apparecchio non può essere impiegato in

Dispositivi di sicurezza e protezione

Pericolo di infortuni!

Non disattivare i dispositivi di sicurezza

L'apparecchio è dotato di una leva di sicurezza.

In caso di pericolo è sufficiente rilasciarla. Così

facendo il motore e la lama saranno arrestati.

Il paracolpi protegge dagli oggetti espulsi violen-

L'apparecchio è dotato di una chiave di sicu-

rezza per evitarne l'accensione imprevista. Prima

di effettuare interventi di manutenzione disinser-

ire l'apparecchio e togliere sempre la chiave di si-

curezza.Descrizione del prodotto

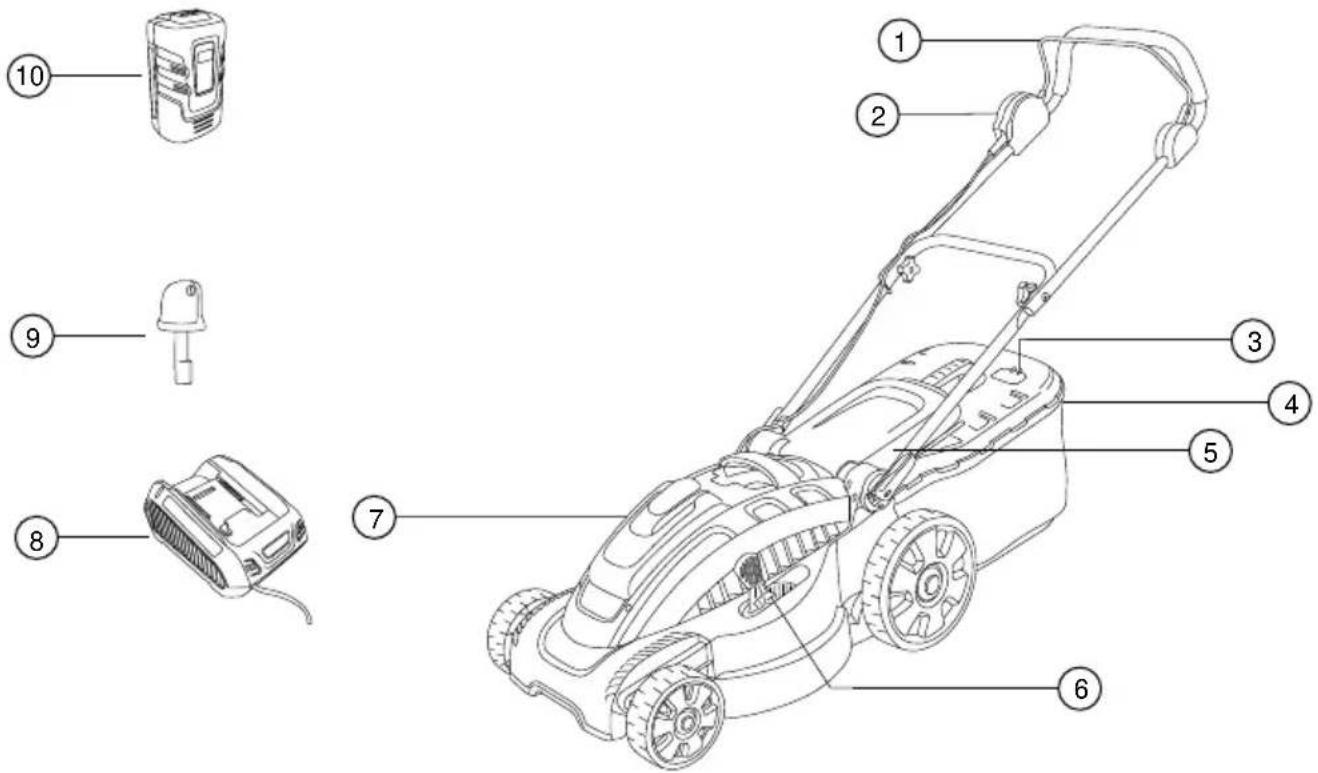

1 Leva di sicurezza 6 Dispositivo di regolazione dell'altezza di ta-

2 Interruttore di avvio 7 Vano batteria

3 Indicatore di livello 8 Caricabatteria

4 Cesto raccoglierba 9 Chiave di sicurezza

5 Coperchio deflettore 10 Batteria

Simboli sull'apparecchio

Attenzione! Procedere con cautela du-

Prima della messa in funzione leggere

il manuale d'istruzioni!

Tenere lontane le altre persone

dall'area di pericolo!

Pericolo! Tenere gli arti superiori e infe-

riori lontani dall'unità di taglio!

Tenersi a distanza dall'area di pericolo.

Prima di intervenire sull'apparecchio to-

gliere sempre la chiave di sicurezza

Attenzione! Lama affilata!

Non toccare l'unità di taglio.it

Indicazioni di sicurezza

INDICAZIONI DI SICUREZZA Il conducente o il proprietario della macchina sono

responsabili per eventuali danni a terzi e a beni di

Pericolo di infortuni!

Non disattivare i dispositivi di sicurezza

La tensione della rete elettrica deve cor-

rispondere a quella prescritta per il caricabat-

teria nelle specifiche tecniche. Non utilizzare

tensioni di rete differenti.

Indicazioni di sicurezza batteria e caricatore

Attenzione - Pericolo di incendio ed

Non esporre la batteria a fiamme

Utilizzare la batteria e il caricabatte-

ria esclusivamente in luoghi protetti

dalla pioggia e dall'umidità.

Proteggere la batteria dal calore e

dall'esposizione diretta ai raggi so-

Non mettere in cortocircuito la batteria

Proteggere l'apparecchio, la batteria e il ca-

ricabatteria dall'umidità

Utilizzare esclusivamente batterie e carica-

batterie originali del produttore.

Non aprire la batteria per evitare il rischio di

In caso di utilizzo errato può fuoriuscire del

liquido dalla batteria. Evitare il contatto con

il liquido. In caso di contatto casuale ri-

sciacquare con acqua. Se il liquido entra

in contatto con gli occhi, richiedere anche

l'intervento di un medico.

Indicazioni di sicurezza per l'uso

Attenzione - Pericolo di lesioni!

L'accensione imprevista del prodotto

può provocare lesioni estremamente

gravi. Per evitare che accada togliere

la chiave di sicurezza dopo lo spegni-

Togliere la chiave di sicurezza:

prima di lasciare incustodito

prima di ispezionare, pulire o sottoporre

a manutenzione l'apparecchio

prima di inserire la batteria

se l'apparecchio presenta anomalie o vi-

prima di disimpegnare elementi di bloc-

prima di rimuovere eventuali ostruzioni

in caso di contatto con corpi estranei

È vietato l'uso della macchina ai bambini o ad

altre persone che non conoscono il manuale

Rispettare le disposizioni locali relative

all'età minima delle persone che utilizzano

Utilizzare l'apparecchio solo se è privo di di-

Non utilizzare l'apparecchio sotto l'effetto di

alcool, droghe o medicinali.

Prima di ogni utilizzo verificare che

l'apparecchio e la batteria non presentino

danni e sostituire eventuali parti danneggiate

Prima della tosatura rimuovere tutti i corpi es-

tranei dalla superficie erbosa

Indossare indumenti da lavoro adatti:

Scarpe resistenti ed antisdrucciolo

Durante il lavoro non perdere mai l'equilibrio.

Tenere lontane le altre persone dall'area di

Mantenere corpo ed abiti a debita distanza

Lavorare esclusivamente in presenza di luce

solare o illuminazione artificiale sufficienti.

Durante la tosatura spostare l'apparecchio in

avanti, senza mai procedere all'indietro

ADVICE In caso di contatto con corpi estranei ve-

rificare che il tosaerba non abbia subito

danni. Se l'apparecchio presenta danni

che ne compromettono gravemente l'uso

rivolgersi a un centro assistenza AL-KO.

Non avvicinare mai il tosaerba al corpo

Non passare il tosaerba su ostacoli (ad es.

ramoscelli, radici di alberi).Indicazioni di sicurezza

Rimuovere l'erba tagliata soltanto dopo aver

spento il motore e aver tolto la chiave di sicu-

Arrestare il motore se si incontra una super-

ficie diversa da quella da tosare

Non sollevare e non trasportare mai

l'apparecchio mentre il motore è in moto.

Non lasciare incustodito l'apparecchio in con-

dizioni di essere utilizzato

MONTAGGIO Eseguire il montaggio secondo il manuale di istru-

zioni per il montaggio accluso.

L'apparecchio può essere utilizzato sol-

tanto dopo averne ultimato il montaggio!

MESSA IN FUNZIONE Caricare la batteria (1)

ADVICE La batteria in dotazione è parzialmente

carica! Caricare completamente la batte-

ria prima del primo utilizzo.

La batteria può essere utilizzata in

qualsiasi stato di carica a scelta.

Un'interruzione della carica non dan-

Nello sfilare la batteria tenere premuto il

pulsante di sgancio sul lato inferiore, in

modo da poterla sbloccare.

1. Inserire la batteria nel caricatore (1a) e colle-

garlo alla rete elettrica (1b). Il processo di ca-

rica inizia con il lampeggiare del diodo lumi-

2. La batteria è completamente carica quando il

LED del caricatore presenta una luce verde

3. Sfilare il connettore dalla rete elettrica (1b).

4. Sfilare la batteria dal caricatore. (1a)

il LED verde si accende: batteria carica al

il LED verde lampeggia: batteria carica al

Il LED si accende di rosso: nessuna bat-

teria inserita nel caricatore

ADVICE L'operazione di ricarica richiede una

temperatura compresa tra 0°C e +40°C.

Una sessione di ricarica completa dura

fino a 2 ore. Se l'autonomia della batteria

diminuisce notevolmente nonostante sia

stata effettuata una ricarica completa, la

batteria è usurata e deve essere sosti-

tuita con una nuova batteria originale.

Inserire la batteria (2-5)

1. Premere il coperchio del vano batteria

dell'apparecchio per aprirlo. (2)

2. Togliere la chiave di sicurezza

dall'apparecchio. (3a)

3. Spingere la batteria nel vano batteria fino alla

battuta esercitando una leggera pressione

finché la boccola di contatto della batteria non

è posizionata saldamente sulla spina di con-

tatto dell'apparecchio (4).

4. Inserire nuovamente e girare la chiave di si-

5. Premere una sola volta il coperchio del vano

batte ria per chiuderlo.(5)

OPERAZIONE Regolazione dell'altezza di taglio (6)

Attenzione - Pericolo di lesioni!

Regolare l'altezza di taglio soltanto a mo-

tore spento e lama ferma!

1. Tenere premuta la leva lateralmente per lo

Per ottenere una tosatura bassa

spostare la leva verso la ruota anteriore.

Livello min. 1: 3 cm

Per ottenere una tosatura più alta

spostare la leva verso la ruota poste-

riore. Livello max. 6: 7 cm

2. Rilasciare la leva e spingerla leggermente in

avanti o indietro per far sì che si blocchi sul

Applicazione del cesto raccoglierba (7)

Attenzione - Pericolo di lesioni!

Rimuovere o applicare il cesto racco-

glierba esclusivamente a motore spento

1. Sollevare il coperchio deflettore e agganciare

il cesto raccoglierba ai supporti.(7a-b)

Indicatore di livello (8)

Durante la tosatura l'indicatore di livello viene

spinto verso l'alto dalla corrente d'aria (8a). Se il

cesto raccoglierba è pieno l'indicatore di livello è

posizionato sul cesto (8b). Il cesto raccoglierba

deve essere svuotato.

Svuotamento del cesto raccoglierba (9)

1. Sollevare il coperchio deflettore.

2. Sganciare il cesto raccoglierba e rimuoverlo

spingendolo indietro.

3. Svuotare il cesto raccoglierba.

4. Sollevare il coperchio deflettore e agganciare

nuovamente il cesto raccoglierba ai supporti.

Accendere il motore (10)

ADVICE Dopo l'avviamento il motore del tosaerba

non gira subito a pieno regime di rota-

Solo quando, passata la macchina

nell'erba da falciare, questo riconosce il

tosaerba, fa girare il motore al massimo

numero di giri delle lame e rimane poi

anche al numero di giri massimo delle

Questo aumento udibile del livello di ru-

morosità del motore è assolutamente

normale e significa che il tosaerba sta ta-

gliando al numero di giri ottimale.

Avviare il tosaerba soltanto su terreni piani e non

su terreni incolti. Il terreno deve essere privo di

corpi estranei quali ad es. pietre. Non sollevare o

ribaltare il tosaerba nell'avviarlo.

1. Inserire nuovamente e girare la chiave di si-

2. Tenere premuto il pulsante di avvio

dell'interruttore (10a).

3. Tirare la leva di sicurezza presente sul ma-

nico e tenerla in questa posizione (10b).

4. Rilasciare il pulsante di avvio.

Durante il taglio del prato controllare lo stato

di carica della batteria (12)

1. Spegnere il motore (11).

2. Aprire lo scomparto della batteria (2).

3. Premere il pulsante di test della batteria: se

si accende il LED verde, la batteria è ancora

carica e potete continuare a rasare l'erba. Se

si accende il LED rosso, la batteria è vuota e

deve essere caricata (12).

Spegnere il motore (11)

1. Lasciare l'asta di sicurezza.

2. Attendere che la lama si arresti.

3. Togliere la chiave di sicurezza

dall'apparecchio (3a).

ISTRUZIONI OPERATIVE ADVICE Osservare le disposizioni locali relative

all'uso di tosaerba.

Allontanare corpi estranei dall'area di lavoro

Tenere lontane le altre persone dall'area di

Falciare l'erba esclusivamente in buone con-

dizioni di visibilità

Guidare l'apparecchio esclusivamente a

Falciare l'erba esclusivamente se la lama è

Non passare il tosaerba su ostacoli (ad es.

ramoscelli, radici di alberi).

In caso di pendenze mantenere sempre un

andamento perpendicolare al terreno. Non

tenere inclinato il tosaerba né utilizzarlo su

pendenze superiori ai 20 °

Sulle pendenze prestare particolare atten-

zione quando si cambia direzione di lavoro

L'autonomia del tosaerba a batteria dipende

dallo stato della batteria, dal tipo di su-

perficie erbosa e dall'altezza di taglio im-

postata. Accendere e spegnere frequente-

mente l'apparecchio contribuisce a ridurne

L'autonomia ottimale si ottiene effettuando

spesso la tosatura in modo tale da mantenere

Autonomia con batteria carica al 100% in m²

Taglio da 6 cm su 4 cm: fino a 300 m² su su-

perfici asciutte e curate; erba sottile

Taglio da 8 cm su 4 cm: fino a 200 m² su erba

Taglio da 8 cm su 4 cm: fino a 150 m² su erba

spessaIstruzioni operative

Consigli per la tosatura

Mantenere un'altezza di taglio di 3–5 cm, non

tosare più della metà dell'altezza del manto

Non sovraccaricare il tosaerba! Se la velocità

del motore diminuisce notevolmente per via

della presenza di erba lunga e pesante, au-

mentare l'altezza di taglio ed effettuare più ci-

Il vento e il sole possono essiccare l'erba

dopo la tosatura, pertanto è consigliabile to-

sare nel tardo pomeriggio

MAGAZZINAGGIO DEL TOSAERBA A BATTERIA ADVICE Per risparmiare spazio richiudere il ma-

Depositare l'apparecchio solo dopo aver

smontato la batteria e aver tolto la chiave di

Depositare l'apparecchio in un luogo asciutto

e inaccessibile ai bambini e alle persone non

SUPPORTO BATTERIA E CARICABATTERIA CAUTELA!!

Pericolo di incendio o esplosione!

Non immagazzinare l'apparecchio in

vicinanza di fiamme libere o sorgenti di

ADVICE La batteria è protetta dal sovraccarico

tramite una tensione di alimentazione,

pertanto può restare collegata alla rete

ADVICE La temperatura di magazzinaggio ideale

della batteria è compresa tra 0 °C e +25

Depositare la batteria con uno stato di carica

del 40-60% circa in un luogo asciutto e al ri-

paro dal gelo in cui vi sia una temperatura

ambiente compresa tra 0 °C e +25 °C Dopo 3 mesi di magazzinaggio ricaricare la

batteria per circa 2 ore

Non depositare la batteria in prossimità di og-

getti metallici o di oggetti contenenti acidi -

Pericolo di cortocircuito!

RIPARAZIONE Gli interventi di riparazione possono essere

effettuati esclusivamente da centri assis-

tenza AL-KO o ditte specializzate autorizzate

Per evitare squilibri la lama e la vite di fissag-

gio devono essere sostituiti insieme

MANUTENZIONE E CURA ATTENZIONE!

Attenzione - Pericolo di lesioni!

Prima di qualunque intervento di ma-

nutenzione o pulizia togliere sempre la

chiave di sicurezza!

Per effettuare interventi di manutenzione

o pulizia sulla lama indossare sempre

Se la lama è sbilanciata possono verifi-

carsi forti vibrazioni che compromettono

il risultato della tosatura.

Verificare che il raccoglierba funzioni corret-

tamente e controllarne il grado di usura

Dopo la tosatura pulire a fondo l'apparecchio

con una spazzola o uno straccio. Lo

sporco non rimosso nella parte inferiore

dell'apparecchio può compromettere il fun-

zionamento dello stesso

Non irrorare l'apparecchio con acqua!

L'ingresso di acqua può danneggiare irrepa-

rabilmente l'interruttore nonché la batteria e il

Verificare periodicamente che la lama non

sia danneggiata. Le lame non più affilate/dan-

neggiate possono essere affilate/riparate es-

clusivamente da un centro assistenza AL-KO

o una ditta specializzata autorizzata. Le lame

riaffilate devono essere equilibrate Coppia di

serraggio della vite della lama 15 Nm +5

Assicurarsi che tutti i dadi, i perni e le viti

siano serrati saldamente e che l'apparecchio

si trovi in uno stato tale da garantire un fun-

Lasciar raffreddare il motore prima di stoc-

care l'apparecchio in un locale chiuso

La lama e l'albero motore, se dan-

neggiati, non possono essere allineati!

È necessaria un'ispezione da parte di un tec-

dopo aver passato il tosaerba su un osta-

in caso di blocco del motore

se la lama è piegata

se l'albero motore è piegato

se la batteria è danneggiata o usurata

SMALTIMENTO Non smaltire gli apparecchi, le batte-

rie e gli accumulatori esausti tra i rifi-

Imballaggio, macchina e accessori sono

prodotti con materiali riciclabili e devono

essere smaltiti di conseguenza.

Smaltire le batterie soltanto una volta scari-

Il proprietario è tenuto a restituire le pile e le

batterie ricaricabili, che possono essere con-

segnate gratuitamente presso i punti vendita.

Lo smaltimento può essere effettuato nelle

tramite commercio specializzato

presso un punto di ritiro che reca il mar-

chio CCR TRASPORTO ATTENZIONE!

La potenzia della batteria in dotazione

corrisponde a più di 100 Wh!

Si prega di attenersi alle direttive di

trasporto che seguono!

La batteria agli ioni di litio inclusa è soggetta ai re-

quisiti della legge sui materiali pericolosi. La bat-

teria può essere trasportata senza ulteriori oneri

dall'utente privato sulle pubbliche vie. Trasportare

la batteria solo se non è danneggiata. In questo

caso la batteria deve essere protetta dal contatto

con altri oggetti, cortocircuito e scivolamento in-

volontario. In caso di trasporto a cura di terzi (ad.

es. tramite spedizione oppure trasporto aereo)

è necessario attenersi a speciali requisiti relativi

all'imballaggio e alla marcatura.

Per questo per la preparazione della spedizione è

necessario consultare un esperto in materiali pe-

ricolosi. Spedite le batterie solo se l'alloggiamento

non è danneggiato. Coprire con nastro adesivo i

contatti aperti e imballare la batteria in modo tale

che all'interno dell'imballo non possa muoversi.

Si prega di osservare anche eventuali ulteriori di-

rettive nazionali.Aiuto in caso di malfunzionamenti

AIUTO IN CASO DI MALFUNZIONAMENTI ATTENZIONE!

Durante tutti gli interventi di manutenzione e pulizia indossare guanti da lavoro!

Possibile causa Soluzione

Chiave di sicurezza non inserita Inserire la chiave di sicurezza

Cavo di controllo o interruttore di-

Attenzione! Non azionare

l'apparecchio! Rivolgersi a un

centro assistenza AL-KO Batteria assente o posizionata in

Inserire la batteria

Il motore non funziona

Lama bloccata Attenzione! Non effettuare inter-

venti di manutenzione sulla lama

Eliminare l'ostacolo che

Avviare il tosaerba su erba

Batteria scarica Caricare la batteria

Lama non più affilata Affidare l'affilatura della lama a un

centro assistenza AL-KO Il motore perde potenza

Quantità eccessiva di erba nella

Rimuovere l'erba, pulire il coper-

Lama non più affilata Affidare l'affilatura della lama a un

centro assistenza AL-KO Il motore si ferma durante la

Sovraccarico del motore Spegnere il tosaerba a batteria,

posizionarlo su una superficie

piana o su erba corta e riavviarlo

Erba umida Lasciar asciugare l'erba

Cesto raccoglierba ostruito Pulire la griglia del cesto racco-

Quantità eccessiva di erba

nel canale di espulsione o

Pulire il canale di espulsione /

l'alloggiamento Correggere

Il cesto raccoglierba non si

riempie a sufficienza

Lama non più affilata Affidare l'affilatura della lama a un

centro assistenza AL-KOit

Aiuto in caso di malfunzionamenti

Possibile causa Soluzione

Altezza di taglio insufficiente Aumentare l'altezza di taglio

Erba troppo alta o umida Migliorare le condizioni di tosa-

tura: lasciar asciugare l'erba, au-

mentare l'altezza di taglio

Velocità di tosatura eccessiva Ridurre la velocità di tosatura

Pulire il canale di espulsione /

l'alloggiamento, la lama deve es-

sere libera di ruotare

Tosatura con cesto raccoglierba

Svuotare il cesto raccoglierba e

pulire il canale di espulsione

L'autonomia della batteria di-

minuisce notevolmente

Batteria esausta Sostituire la batteria. Utilizzare

solo accessori originali del pro-

Connettore del caricabatteria o

boccola di contatto sporchi

Rivolgersi a un centro assistenza

AL-KO La batteria non si carica

Batteria o caricabatteria difettosi Ordinare i pezzi di ricambio se-

condo la scheda dei pezzi di ri-

ADVICE In caso di disturbi che non vengono elencati in questa tabella o che non si è in grado di eliminare

personalmente si prega di rivolgersi al nostro servizio alla clientela competente.

GARANZIA A nostra discrezione eliminiamo - tramite riparazione o sostituzione- eventuali difetti nei materiali o vizi

di produzione presenti nell’apparecchio nel termine legale di prescrizione dei relativi diritti di reclamo. Il

termine di prescrizione è determinato in base alla legge vigente nel paese in cui l’apparecchio è stato

Il nostro impegno di garanzia è valido esclusiva-

mentese si verificano le seguenti condizioni:

uso corretto dell’apparecchio

rispetto delle istruzioni per l’uso

utilizzo di pezzi di ricambio originali

La garanzia perde validità in caso di:

tentativi di riparazione dell’apparecchio

modifiche tecniche dell’apparecchio

utilizzo non conforme (es. utilizzo commerciale

Sono esclusi dalla garanzia:

danni alla verniciatura imputabili alla normale usura

Parti soggette a usura contrassegnate nella scheda dei pezzi di ricambio con un riquadro [xxx xxx (x)]

La garanzia comincia con l’acquisto da parte del primo utente finale. Farà fede la data sullo scontrino

originale. Per usufruire della garanzia in caso di necessità rivolgersi al proprio rivenditore o al centro as-

sistenza clienti autorizzato più vicino presentando questa dichiarazione di garanzia e la prova d’acquisto.

Il presente impegno di garanzia non modifica i diritti legali di reclamo per vizi dell’acquirente nei confronti

del venditore.Prevod izvirnika navodila za uporabo

Mantenere un'altezza di taglio di 3–5 cm, non

tosare più della metà dell'altezza del manto

Non sovraccaricare il tosaerba! Se la velocità

del motore diminuisce notevolmente per via

della presenza di erba lunga e pesante, au-

mentare l'altezza di taglio ed effettuare più ci-

Il vento e il sole possono essiccare l'erba

dopo la tosatura, pertanto è consigliabile to-

sare nel tardo pomeriggio

SKLADOVÁNÍ AKUMULÁTOROVÉ
