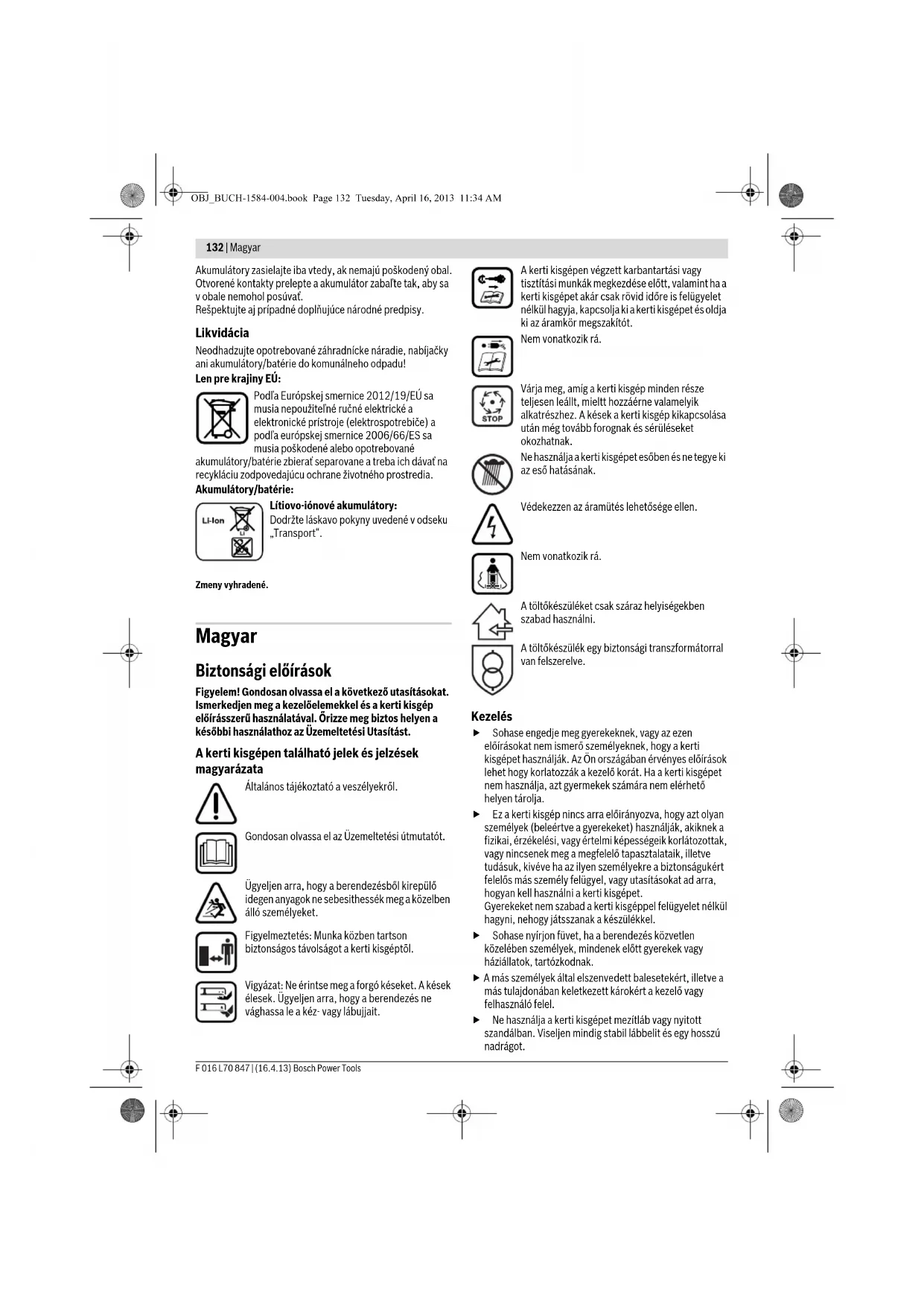

HASZNÁLATI ÚTMUTATÓ Rotak 32 LI HP BOSCH

6cm4cm 8cm4cm STOP Symptómy Možná príčina Odstránenie príčiny Záhradnícke náradie nebeží Náradie môže byť upchaté (zablokované) Uvoľnenie odpojovača elektrického obvodu: Skontrolujte dolnú stranu náradia a v prípade potreby ju uvoľnite (vyčistite) (používajte pritom vždy záhradnícke pracovné rukavice) Akumulátor nie je celkom nabitý Nabíjanie akumulátorov Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku nožov záhradníckeho náradia a naklopte stroj tak, aby ste znížili začiatočné zaťaženie motora Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť Odpojovač elektrického obvodu nebol vložený správne/nebol vložený úplne Vložte správne Po zapnutí vypínača sa motor spustí s malým časovým oneskorením Podržte vypínač v stlačenej polohe na dobu cca 1 – 3 sek., aby ste spustili motor Motor sa spustí a potom sa hneď znova zastaví Akumulátor nie je celkom nabitý Nabíjanie akumulátorov Odpojovač elektrického obvodu nebol vložený správne/nebol vložený úplne Vložte správne Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť Nastavte väčšiu pracovnú výšku nožov Záhradnícke náradie beží prerušovane Vnútorná kabeláž záhradníckeho náradia je porušená Vyhľadajte autorizovanú servisnú opravovňu Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov Záhradnícke náradie zanecháva nepravidelne pokosený trávnik a/alebo Motor pracuje ťažko Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku nožov Nože sú tupé Výmena nožov Náradie môže byť upchaté (zablokované) Skontrolujte dolnú stranu náradia a v prípade potreby ju uvoľnite (vyčistite) (používajte pritom vždy záhradnícke pracovné rukavice) Nôž je namontovaný nesprávne Nôž je namontovaný nesprávne (naopak) OBJ_BUCH-1584-004.book Page 130 Tuesday, April 16, 2013 11:34 AMSlovensky | 131 Bosch Power Tools F 016 L70 847 | (16.4.13) Údržba a servis Ošetrovanie akumulátora Dôležité upozornenie! Záhradnícke náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor a takisto zberací kôš na trávu pred každou údržbou a pred každým čistením náradia. Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia: – Chráňte akumulátor pred vlhkosťou a vodou. – Akumulátor skladujte iba pri rozsahu teploty od 0 °C do 50 °C. Nenechávajte napríklad akumulátor v lete položený v automobile. – Ak svieti na záhradnícke náradie priame slnečné svetlo, nenechávajte akumulátor v náradí. – Akumulátor v kosačke 5 °C. – Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom. Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový. Servisné stredisko a poradenstvo pri používaní www.bosch-garden.com Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku záhradníckeho náradia. Slovakia Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru. Rezací výkon (doba použitia akumulátora) nie je dostatočný/ dostatočná Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku a pri práci postupujte pomalšie Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku a pri práci postupujte pomalšie Tráva je príliš mokrá alebo vlhká Počkajte, kým tráva vyschne a pracujte pomalšie Tráva je príliš hustá Nastavte väčšiu pracovnú výšku nožov, pri kosení postupujte pomalšie a koste častejšie Prídavný akumulátor si môžete objednať prostredníctvom autorizovaného servisného strediska pre záhradné náradie značky Bosch Vyhľadajte autorizovanú servisnú opravovňu Po zapnutí záhradníckeho náradia sa rezací nôž neotáča Nôž je zablokovaný trávou Záhradnícke náradie vypnite Odstráňte blokujúce nečistoty (používajte pritom vždy záhradnícke pracovné rukavice) Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm) Silné vibrácie/hluk Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm) Nôž je poškodený Výmena nožov Nabíjanie nie je možné Kontakty akumulátora sú znečistené Vyčistite kontakty akumulátora; napríklad viacnásobným zasunutím a vysunutím akumu- látora, prípadne akumulátor vymeniť za nový Akumulátor je poškodený, pretože je prerušený spoj vo vnútri akumulátora (medzi jednotlivými článkami) Akumulátor vymeniť za nový Indikácie LED sa po zasunutí zástrčky do zásuvky elektrickej siete nerozsvietia Zástrčka nabíjačky nie je (nie je správne) zasunutá do zásuvky Zástrčku zasuňte do zásuvky (zasuňte ju celkom) Zásuvka, sieťová šnúra alebo nabíjačka je poškodená Skontrolujte sieťové napätie a prípadne dajte nabíjačku skontrolovať v autorizovanej servisnej opravovni elektrického náradia Bosch Symptómy Možná príčina Odstránenie príčiny OBJ_BUCH-1584-004.book Page 131 Tuesday, April 16, 2013 11:34 AM132 | Magyar F 016 L70 847 | (16.4.13) Bosch Power Tools Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy. Likvidácia Neodhadzujte opotrebované záhradnícke náradie, nabíjačky ani akumulátory/batérie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ sa musia nepoužiteľné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory/batérie: Lítiovo-iónové akumulátory: Dodržte láskavo pokyny uvedené v odseku „Transport“. Zmeny vyhradené. Magyar Biztonsági előírások Figyelem! Gondosan olvassa el a következő utasításokat. Ismerkedjen meg a kezelőelemekkel és a kerti kisgép előírásszerű használatával. Őrizze meg biztos helyen a későbbi használathoz az Üzemeltetési Utasítást. A kerti kisgépen található jelek és jelzések magyarázata Általános tájékoztató a veszélyekről. Gondosan olvassa el az Üzemeltetési útmutatót. Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesithessék meg a közelben álló személyeket. Figyelmeztetés: Munka közben tartson biztonságos távolságot a kerti kisgéptõl. Vigyázat: Ne érintse meg a forgó késeket. A kések élesek. Ügyeljen arra, hogy a berendezés ne vághassa le a kéz- vagy lábujjait. A kerti kisgépen végzett karbantartási vagy tisztítási munkák megkezdése előtt, valamint ha a kerti kisgépet akár csak rövid időre is felügyelet nélkül hagyja, kapcsolja ki a kerti kisgépet és oldja ki az áramkör megszakítót. Nem vonatkozik rá. Várja meg, amíg a kerti kisgép minden része teljesen leállt, mieltt hozzáérne valamelyik alkatrészhez. A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Ne használja a kerti kisgépet esőben és ne tegye ki az eső hatásának. Védekezzen az áramütés lehetősége ellen. Nem vonatkozik rá. A töltőkészüléket csak száraz helyiségekben szabad használni. A töltőkészülék egy biztonsági transzformátorral van felszerelve. Kezelés Sohase engedje meg gyerekeknek, vagy az ezen előírásokat nem ismerő személyeknek, hogy a kerti kisgépet használják. Az Ön országában érvényes előírások lehet hogy korlatozzák a kezelő korát. Ha a kerti kisgépet nem használja, azt gyermekek számára nem elérhető helyen tárolja. Ez a kerti kisgép nincs arra előirányozva, hogy azt olyan személyek (beleértve a gyerekeket) használják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, kivéve ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy utasításokat ad arra, hogyan kell használni a kerti kisgépet. Gyerekeket nem szabad a kerti kisgéppel felügyelet nélkül hagyni, nehogy játsszanak a készülékkel. Sohase nyírjon füvet, ha a berendezés közvetlen közelében személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak. A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. Ne használja a kerti kisgépet mezítláb vagy nyitott szandálban. Viseljen mindig stabil lábbelit és egy hosszú nadrágot. OBJ_BUCH-1584-004.book Page 132 Tuesday, April 16, 2013 11:34 AMMagyar | 133 Bosch Power Tools F 016 L70 847 | (16.4.13) Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat. A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kés, a kés csavarjai és a vágó egység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot. Csak nappali fénynél vagy jó mesterséges megvilágitás mellett nyírjon füvet. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a fűnyírógéppel. A kerti kisgépet nedves fűben lehetőség szerint ne használja. Mindig nyugodtan menjen, sohase fusson gyorsan. A kerti kisgépet sohase üzemeltesse meghibásodott védőberendezésekkel, vagy fedéllel, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fűgyűjtő kosár nélkül. Viseljen fülvédőt. A lejtőkön végzett munka veszélyes lehet. – Különösen meredek lejtőkön ne nyírjon füvet. – Ferde felületeken, vagy nedves fűben mindig ügyeljen arra, hogy csak biztonságos, szilárd helyekre lépjen. – Ferde felületeken mindig keresztben haladva, sohase fel- vagy lefelé haladva nyírjon füvet. – A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni. Hátrafelé menés vagy a kerti kisgép húzása esetén igen óvatosan kell eljárni. A kerti kisgépet a a fűnyírás közben mindig előrefelé tolja és sohase a teste felé húzza. A késeknek nyugalmi helyzetben kell lenniük, ha a kerti kisgépet a szállításhoz meg kell billenteni, ha a kerti kisgéppel fűmentes területen halad keresztül, valamint amikor a kerti kisgépet a nyírásra kerülő területhez illetve attól elszállítja. A kerti kisgépet az elindításnál vagy a motor bekapcsolásánál ne billentse meg, kivéve ha ehhez a magas fűben való munkához okvetlenül szükség van. Ebben az esetben a kerti kisgépnek a kezelőtől távolabbi oldalát a fogantyú lenyomásával ne emelje fel jobban, mint amennyire okvetlenül szükséges. Ügyeljen arra, hogy mindkét keze a fogantyún legyen, amikor a kerti kisgépet ismét leereszti. Az Üzemeltetési útmutatónak megfelelően kapcsolja be a kerti kisgépet, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől. A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. Tartson be megfelelő távolságot a kivető zóna felé, ha a kerti kisgéppel dolgozik. Sohase emelje fel és sohase vigye a kerti kisgépet működő motor mellett. A kerti kisgépen változtatásokat végrehajtani tilos. A nem megengedett változtatások befolyásolhatják a kerti kisgépe biztonságát és megnövekedett zajokhoz és rezgésekhez vezethetnek. Rendszeresen ellenőrizze a csatlakozó kábelt és az esetleges hosszabbítót. Ha a kábel megrongálódott, ne csatlakoztassa azt a hálózathoz, illetve ne érintse meg, mielőtt leválasztotta volna a hálózatról. Egy megrongálódott kábel esetén fennáll annak a veszélye, hogy valaki hozzáér feszültség alatt álló részekhez. Védekezzen az áramütés lehetősége és veszélyei ellen. Oldja ki az áramkör megszakítót: – minden olyan esetben, ha őrizet nélkül hagyja a kerti kisgépet, – a beékelődések elhárítása előtt, – mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne, – egy idegen testtel való ütközés után. Azonnal ellenőrizze a kerti kisgép esetleges megrongálódásait és szükség esetén javíttassa meg, – ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze). Karbantartás Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Gondoskodjon arról, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa a kerti kisgép biztonságos munkavégzési állapotát. Rendszeresen ellenőrizze a fűgyűjtő kosár állapotát és elhasználódását. Vizsgálja felül a kerti kisgépet és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket. Kizárólag a kerti kisgéphez előirányzott vágókéseket használjon. Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. Tájékoztató az akkumulátor optimális kezeléséhez Győződjön meg róla, hogy a kerti kisgép ki van kapcsolva, mielőtt beszerelné az akkumulátort. Ha egy bekapcsolt kerti kisgépbe szerel be egy akkumulátort, ez balesetekhez vezethet. Tartsa távol a töltőkészüléket az esőtől vagy nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszélyét. Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. Ne töltsőn a töltőkészülékkel idegen gyártmányú akkumulátorokat. A töltőkészülék csak a műszaki adatoknál megadott feszültségű Bosch lítium-ion akkumulátorok töltésére alkalmas. Ellenkező esetben tűz- és robbanásveszély áll fenn. OBJ_BUCH-1584-004.book Page 133 Tuesday, April 16, 2013 11:34 AM134 | Magyar F 016 L70 847 | (16.4.13) Bosch Power Tools Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén megnövekedik az áramütés veszélye. Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja a töltőkészüléket. Sohase nyissa fel saját maga a töltőkészüléket, és csak megfelelően kiképzett szakembereket bízzon meg a töltőkészülék javításával. A javításhoz csak eredeti alkatrészeket szabad használni. Egy megrongálódott töltőkészülék, kábel, vagy csatlakozó dugó megnöveli az áramütés veszélyét. Ne üzemeltesse a töltőkészüléket könnyen gyulladó alátéten (például papíron, textilanyagokon, stb.) illetve gyúlékony környezetben. A töltőkészülék a töltési folyamat során felmelegszik, ennek következtében tűzveszély áll fenn. A kerti kisgépben csak az ahhoz előirányozott Bosch akkumulátorokat használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye. Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Sohase zárja rövidre az akkumulátor pólusait. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Óvja meg az akkumulátort a nedvességtől és a víztől. Az akkumulátort csak a 0 °C ... 50 °C hőmérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel. Jelképes ábrák Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a kerti kisgép jobb és biztonságosabb használatában. Rendeltetésszerű használat A kerti kisgép magánterületeken végzett fűnyírásra szolgál. Műszaki adatok Jel Magyarázat A reakció iránya Mozgásirány Viseljen védő kesztyűt Tömeg Bekapcsolás Kikapcsolás Megendedett tevékenység Tilos tevékenység Tartozékok/pótalkatrészek Akkumulátoros fűnyírógép Rotak 32 LI Rotak 32 LI High Power Cikkszám 3 600 H85 D*0 3 600 H85 D*1 Kés szélessége cm 32 32 Vágási magasság mm 30 – 60 30 – 60 Térfogat, fűgyűjtő kosár l3131 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 10,4 10,4 Gyári szám lásd a kerti kisgépen elhelyezett típustáblát **AL 3620 CV Professional töltőkészülékkel Kérjük vegye figyelembe a kerti kisgép típustábláján található alkatrészszámot. Egyes kerti kisgépeknek több különböző kereskedelmi megnevezése is lehet. OBJ_BUCH-1584-004.book Page 134 Tuesday, April 16, 2013 11:34 AMMagyar | 135 Bosch Power Tools F 016 L70 847 | (16.4.13) Zaj és vibráció értékek A zajmérési eredmények a 2000/14/EK szabványnak (1,60 m magasságban, 1 m távolságban) megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint 74 dB(A); hangteljesítményszint 86 dB(A). Bizonytalanság K =0,42 dB. Rezgési összértékek (a három irány vektorösszege) az EN 60335 szabvány szerint: Rezgés kibocsátási érték

, Bizonytalanság, K=1,5 m/s

Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335 a 2011/65/EU, 2004/108/EK, 2006/42/EK, 2000/14/EK irányelveknek megfelelően. 2000/14/EK: Garantált hangteljesítmény-szint 87 dB(A). A konformítás megállapítási eljárás leírása a VI függelékben található. Termék kategória: 32 Megnevezett vizsgálóhely: SRL, Sudbury, England, Nr. 1088 A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a következő helyen található: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Felszerelés és üzemeltetés Akkumulátor Li-ion Li-ion Cikkszám F 016 800 302 F 016 800 301 Névleges feszültség V= 36 36 Kapacitás Aó 1,3 2,6 Töltési idő (kimerült akkumulátor esetén)** perc 60 95 Akkucellák száma

Töltőkészülék AL 3620 CV Professional AL 3620 CV Professional Cikkszám EU

Töltőáram A2,02,0 Megengedett töltési hőmérséklet tartomány °C 0 –45 0–45 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 0,6 0,6 Érintésvédelmi osztály /II /II Töltőkészülék AL 3640 CV Professional AL 3640 CV Professional Cikkszám EU

Töltőáram A4,04,0 Megengedett töltési hőmérséklet tartomány °C 0 –45 0–45 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 1,0 1,0 Érintésvédelmi osztály /II /II Akkumulátoros fűnyírógép Rotak 32 LI Rotak 32 LI High Power **AL 3620 CV Professional töltőkészülékkel Kérjük vegye figyelembe a kerti kisgép típustábláján található alkatrészszámot. Egyes kerti kisgépeknek több különböző kereskedelmi megnevezése is lehet. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification A tevékenység célja Ábra Szállítmány tartalma 1 A kengyeles fogantyúk felszerelése 2 Rakja össze a fűgyűjtő kosarat 3 OBJ_BUCH-1584-004.book Page 135 Tuesday, April 16, 2013 11:34 AM136 | Magyar F 016 L70 847 | (16.4.13) Bosch Power Tools Üzembe helyezés Az Ön biztonságáért Figyelem! Kapcsolja ki a kerti kisgépet, oldja ki az áramkör megszakítót és távolítsa el az akkumulátort, mielőtt karbantartási vagy tisztítási munkákat végezne. Ugyanez érvényes azokra az esetekre is, amikor a kapcsoló kábel megrongálódott, belevágtak, vagy beakadt valamibe. A kerti kisgép kikapcsolása után a kések még néhány másodpercig tovább forognak. Vigyázat – ne érintse meg a forgó vágókést. Az akkumulátor feltöltése Ne használjon más töltőkészüléket. A kerti kisgéppel szállított töltőkészülék pontosan az Ön kerti kisgépébe beszerelt Li-ion-akkumulátorra van méretezve. Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a töltőkészülék típustábláján található adatokkal. A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üzemeltetni. Az akkumulátor egy hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °Cközötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltő- készülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, a kerti kisgépet egy védőkapcsoló kikapcsolja: Ekkor a vágókés nem mozog tovább. A kerti kisgép automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort. A töltési folyamat A töltési folyamat azonnal megkezdődik, mihelyt bedugja a töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba és a akkumulátort a akkumulátor-töltőkosárba. Az intelligens töltési eljárás alkalmazásának eredményeképpen a készülék automatikusan felismeri az akkumulátor töltési szintjét és az akkumulátor hőmérsékletétől és feszültségétől függően mindig az optimális töltőárammal tölti az akkumulátort. Ez az eljárás kíméli az akkumulátort, és az akkumulátor a töltőkészülékben való tárolás esetén mindig teljesen feltöltött állapotban marad. Gyorstöltési eljárás A gyorstöltési eljárást a zöld LED-kijelző villogása jelzi. Kijelzőelem az akkumulátoron: A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik. Megjegyzés: A gyorstöltési eljárásra csak akkor van lehetőség, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon belül van, lásd a „Műszaki adatok” fejezetet. Akkumulátor feltöltve Ha a zöld LED-kijelző folytonosan világít, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve. Ezen felül felhangzik egy kb. 2 másodperces hangjelzés, amely az akkumulátor teljes feltöltését akusztikus jellel jelzi. Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból és használni lehet. Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a zöld LED-kijelzőfolyamatos fénye azt jelzi, hogy a hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és a töltőkészülék üzemkész. A fűgyűjtő kosár behelyezése/levétele 4 Az akkumulátor feltöltése 5 Az akkumulátor beszerelése 6 Oldja ki és állítsa a parkolási helyzetbe az áramkör megszakítót

A vágási magasság beállítása 8 Bekapcsolás 9 Munkavégzési tanácsok 10 Kikapcsolás, Oldja ki az áramkör megszakítót: 11 Az akkumulátor kivétele 12 A kések karbantartása 13 Tartozék kiválasztása 14 A tevékenység célja Ábra AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 136 Tuesday, April 16, 2013 11:34 AMMagyar | 137 Bosch Power Tools F 016 L70 847 | (16.4.13) Az akkumulátor hőmérséklete 0 °C alatt vagy 45 °C felett van Ha a piros LED-kijelző tartós fénnyel világít, ez azt jelzi, hogy az akkumulátor hőmérséklete a 0 °C –45 °C gyorstöltési tartományon kívül van. Mihelyt az akkumulátor ismét eléri a megengedett hőmérséklet tartományt, a töltőkészülék automatikusan átkapcsol gyorstöltésre. Ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon kívül van az akkumulátornak a töltőkészülékbe való behelyezésekor kigyullad az akkumulátoron elhelyezett piros LED. A készülékkel nem lehet tölteni Ha a töltési folyamatban zavar áll fenn, ezt a piros LED-kijelző villogása jelzi. A töltési folyamatot nem lehet elindítani és az akkumulátort nem lehet felölteni (lásd „Hibakeresés”). Töltési tájékoztató Ha a készüléket folyamatosan vagy többször egymás után szünet nélkül használja akkumulátorok feltöltésére, akkor a töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes és nem jelenti azt, hogy a töltőkészülék műszaki szempontból meghibásodott. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Az akkumulátor hűtése (Active Air Cooling) A töltőkészülékbe beépített ventillátorvezérlés ellenőrzi a töltőkészülékbe behelyezett akkumulátor hőmérsékletét. Ha az akkumulátor hőmérséklete meghaladja a 30 °C értéket, az akkumulátort egy ventillátor lehűti az optimális töltési hőmérsékletre. A bekapcsolt ventillátor bizonyos szellőztetési zajt kelt. Ha a ventillátor nem jár, az akkumulátor hőmérséklete az optimális töltési hőmérséklet tartományon belül van, vagy a ventillátor meghibásodott. Ez utóbbi esetben az akkumulátor töltési ideje meghosszabbodik. Munkavégzési tanácsok Akkumulátor feltöltési kijelző A akkumulátor egy feltöltési szintjelző displayjel van felszerelve, amely az akkumulátor töltési szintjét jelzi. A feltöltési szintjelző display 3 zöld LED-ből áll. Nyomja meg a feltöltési szintjelző display gombját, ha aktiválni akarja a feltöltési szintjelző displayt. A feltöltési szintjelző display kb. 5 másodperc elteltével magától kialszik. A töltési szintet a berendezésről levett akkumulátornál is ellenőrizni lehet. Ha a nyomógomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni. A töltési szint lekérdezését biztonsági meggondolásokból csak álló kerti kisgépen lehet végrehajtani. A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik. A hőmérsékletellenőrző berendezés kijelzése A hőmérséklet-felügyelő berendezésen kigyulladó piros LED azt jelzi, hogy a kerti kisgép elektronikája (a gépbe behelyezett akkumulátor mellett) nincs az optimális hőmérséklet tartományban. Ebben az esetben a kerti kisgép egyáltalán nem vagy nem a teljes teljesítményével működik. Az akkumulátor hőmérsékletellenőrző berendezése A piros LED a gomb vagy a be-/kikapcsoló megnyomásakor (behelyezett akkumulátor mellett) villog: Az akkumulátor a – 10 °C ... +60 °C üzemi hőmérséklet tartományon kívül van. Ha a hőmérséklet meghaladja a 70 °C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hőmérséklet tartományt. A kerti kisgép elektronikájának hőmérséklet- felügyelete A piros LED a be-/kikapcsoló megnyomásakor tartósan világít: A kerti kisgép elektronikájának hőmérséklete 5 °C alatt vagy 75 °C felett van. Ha a hőmérséklet meghaladja a 90 °C értéket, a kerti kisgép elektronikája kikapcsol, amíg vissza nem jut a megengedett üzemi hőmérséklet tartományba. AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional LED-kijelző Az akkumulátor kapacitása Tartós fény 3 zöld LED ≥ 2/3 Tartós fény 2 zöld LED ≥ 1/3 Tartós fény 1 zöld LED ≤ 1/3 Villogó fény 1 zöld LED tartalék OBJ_BUCH-1584-004.book Page 137 Tuesday, April 16, 2013 11:34 AM138 | Magyar F 016 L70 847 | (16.4.13) Bosch Power Tools Vágási teljesítmény (akkumulátor futási idő) A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sűrűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ. A kerti kisgépnek a fűnyírás közben történő gyakori ki- és bekapcsolása szintén csökkenti a vágási teljesítményt (az akkumulátor futási idejét). A vágási teljesítmény (az akkumulátor futási ideje) optimalizáláshoz célszerű gyakrabban füvet nyírni, magasabb vágási magasságot használni és megfelelő sebességgel haladni. Az alábbi példán az egyszeri feltöltéshez tartozó vágási magasság és vágási teljesítmény közötti összefüggés látható. A futási idő megnövelésére a Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort, vagy egy nagyobb kapacitású (Aó) akkumulátort is be lehet szerezni. Hibakeresés Vágási feltételek Nagyon vékony, száraz fű Vékony, száraz fű Vágási teljesítmény (Rotak 32 LI) 150 m

-ig Vágási teljesítmény (Rotak 32 LI High Power) 300 m

-ig 6cm4cm 8cm4cm STOP Probléma Lehetséges ok Elhárítás módja A kerti kisgép nem működik Dugulás lehetséges Oldja ki az áramkör megszakítót: Ellenőrizze és szükség esetén tegye szabaddá a kerti kisgép alsó részét (viseljen mindig kerti védőkesztyűt) Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése A fű túl hosszú Állítson be egy nagyobb vágási magasságot és billentse meg a kerti kisgépet, hogy ezzel csökkentse az indítási terhelést A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort Az áramkör megszakító nincs helyesen/teljesen behelyezve Helyezze be helyesen A motor a be-/kikapcsoló működtetése után némi késéssel indul el Nyomja be kb. 1 – 3 másodpercre a be-/ kikapcsolót, hogy elindítsa a motort A motor elindul, majd azonnal ismét leáll Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése Az áramkör megszakító nincs helyesen/teljesen behelyezve Helyezze be helyesen Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort Állítsa be nagyobbra a vágási magasságot A kerti kisgép csak megszakításokkal működik A kerti kisgép belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot A kerti kisgép egyenetlen vágási mintát hoz létre és/vagy A motor nehezen működik A vágási magasság túl alacsony Állítsa be nagyobbra a vágási magasságot A kés eltompult Késcsere Dugulás lehetséges Ellenőrizze és szükség esetén tegye szabaddá a kerti kisgép alsó részét (viseljen mindig kerti védőkesztyűt) A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést OBJ_BUCH-1584-004.book Page 138 Tuesday, April 16, 2013 11:34 AMMagyar | 139 Bosch Power Tools F 016 L70 847 | (16.4.13) Karbantartás és szerviz Az akkumulátor ápolása Figyelem! Kapcsolja ki a kerti kisgépet, oldja ki az áramkör megszakítót és távolítsa el az akkumulátort és a fűgyűjtő kosarat, mielőtt karbantartási vagy tisztítási munkákat végezne. Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Az akkumulátor optimális használatának biztosítására tartsa be a következő előírásokat és intézkedéseket: – Óvja meg az akkumulátort a nedvességtől és a víztől. – Az akkumulátort csak a 0 °C ... 50 °C hőmérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. – Közvetlen napsugárzás esetén ne hagyja az akkumulátort a kerti kisgépben. – Az akkumulátor optimális tárolási hőmérséklete 5 °C. – Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Vevőszolgálat és használati tanácsadás www.bosch-garden.com Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a kerti kisgép típustábláján található 10- jegyű megrendelési számot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják. A vágási teljesítmény (az akkumulátor futási ideje) nem kielégítő A vágási magasság túl alacsony Állítson be nagyobb vágási magasságot és menjen lassabban A fű túl magas Állítson be nagyobb vágási magasságot és menjen lassabban A fű túl vizes vagy nedves Várja meg, amíg a fű megszárad és menjen lassabban A fű túl sűrű Állítson be nagyobb vágási magasságot, menjen lassabban és gyakrabban nyírja le a füvet A Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni Keressen fel egy vevőszolgálatot A kerti kisgép bekapcsolása után a vágókés nem forog A kést a fű leblokkolja A kerti kisgép kikapcsolása Távolítsa el a dugulást (viseljen mindig kerti védőkesztyűt) A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját (17 Nm) Erős rezgések/zajok A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját (17 Nm) A kés megrongálódott Késcsere A készülékkel nem lehet tölteni Az akkumulátor érintkezői elszennyeződtek Tisztítsa meg az akkumulátor étrintkezőit, ezt töb- bek között az akkumulátor többszöri bedugásával és kihúzásával is el lehet érni, szükség esetén cserélje ki az akkumulátort Az akkumulátor meghibásodott, mivel a belsejében (az egyes akkumulátorcellák között) megszakadt egy vezeték Cserélje ki az akkumulátort A LED-kijelzők a hálózati csatlakozó dugónak a dugaszoló aljzatba való bedugása után nem gyulladnak ki A töltőkészülék hálózati csatlakozó dugója nincs (helyesen) bedugva a dugaszoló aljzatba Dugja be (helyesen és teljesen) a hálózati csatla- kozó dugót a dugaszoló aljzatba A dugaszoló aljzat, a hálózati csatlakozó kábel vagy a töltőkészülék hibás Ellenőrizze a hálózati feszültséget és szükség esetén egy Bosch elektromos kéziszerszám- műhely ügyfélszolgálatával ellenőriztesse a töltőkészüléket Probléma Lehetséges ok Elhárítás módja OBJ_BUCH-1584-004.book Page 139 Tuesday, April 16, 2013 11:34 AM140 | Русский F 016 L70 847 | (16.4.13) Bosch Power Tools Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Ne dobja ki a kerti kisgépeket, töltőkészülékeket és az akkumulátorokat/elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/ elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a „Szállítás” fejezetben leírtakat. A változtatások joga fenntartva.
