ПОСІБНИК КОРИСТУВАЧА Rotak 32 LI HP BOSCH
uk Оригінальна інструкція з
експлуатац
ro Instructiuni originale
Українська. Сторінка 149
Факс: +7 (727) 2330787
E-Mail: info.powertools.ka@bosch.com
Вказівки з техніки безпеки
Увага! Уважно прочитайте наступні вказівки.
Ознайомтеся з елементами управління і правильним користуванням садовим інструментом. Добре зберігайте інструкцію з експлуатації для подальшого користування нею.
Пояснення щодо символів на садовому інструменті
Загальна вказівка на небезпеку.
Прочитайте цю інструкцію з експлуатації.

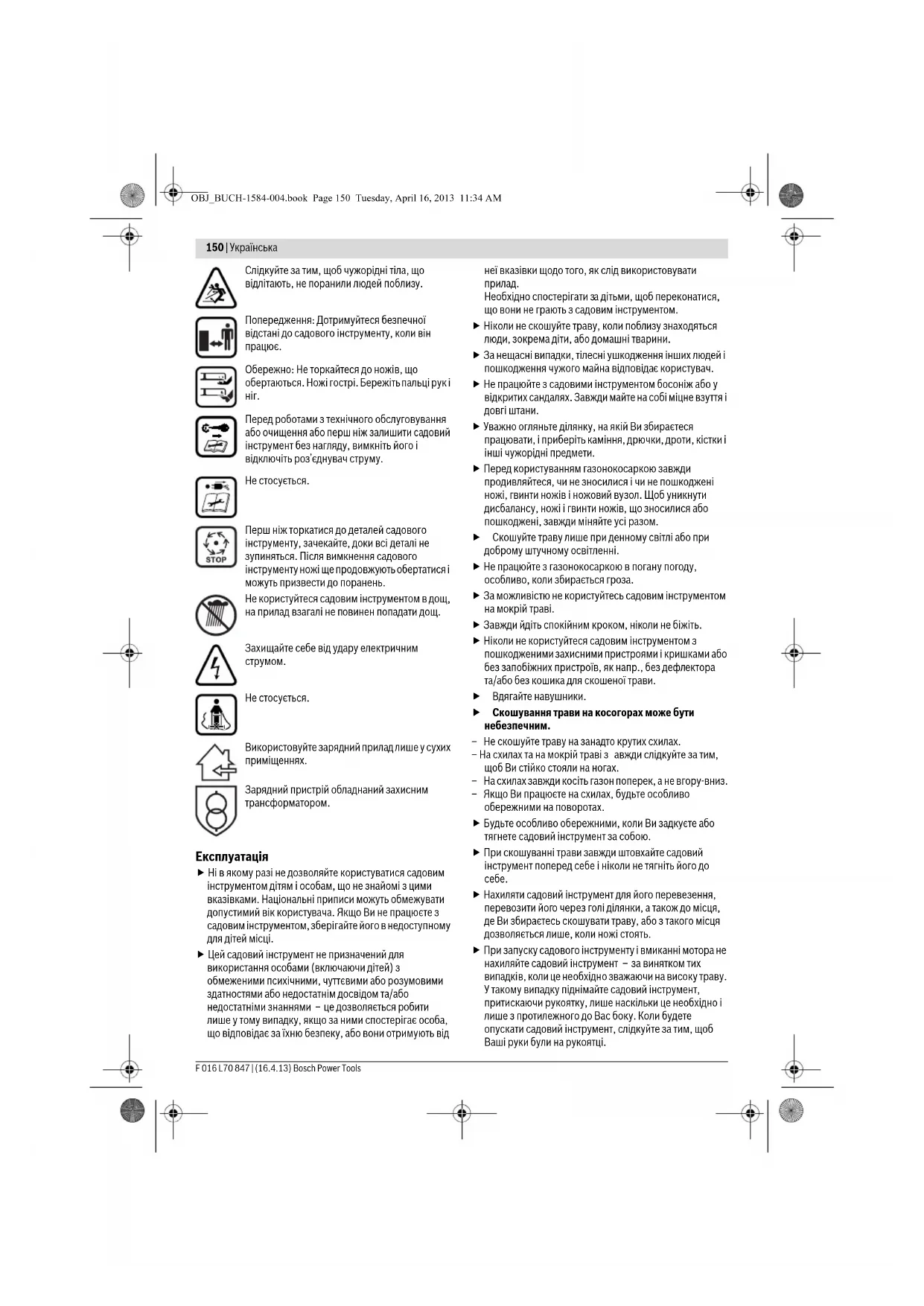

150 | Українська
Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу.
Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює.
Обережно: Не торкайтеся до ножів, що обертаються. Ножі гострі. Бережіть пальці рукі ніг.
Перед роботами з технічного обслуговування або очищення або перш ніж залишити садовий інструмент без нагляду, вимкніть його і відключіть роз'єднувач струму.
Не стосується.
Перш ніж торкатися до деталей садового інструменту, зачекайте, доки всі деталі не зупиняться. Після вимкнення садового інструменту ножі ще продовжують обертатися і можуть призвести до поранень.
Не користуйтеся садовим інструментом в дощ, на прилад взагалі не повинен попадати дощ.
Захищайте себе від удару електричним струмом.
Не стосується.
Використовуйте зарядний прилад лише у сухих приміщеннях.
Зарядний пристрій обладнаний захисним трансформатором.
Експлуатація
Ні в якому разі не дозволяйте користуватися садовим інструментом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви не працюсте з садовим інструментом, зберігайте його в недоступному для дітей місці.
► Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від
неї вказівки щодо того, як слід використовувати прилад.
Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом.
Ніколи не скошуйте траву, коли поблизу знаходяться люди, зокрема діти, або домашні тварини.
▶ За нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна відповідає користувач.
▶ Не працюйте з садовими інструментом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани.
▶ Уважно огляньте ділянку, на якій Ви збираєтеся працювати, і приберіть каміння, дрючки, дроти, кістки і інші чужорідні предмети.
▶ Перед користуванням газонокосаркою завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів і ножовий вузол. Щоб уникнути дисбалансу, ножі і гвинти ножів, що зносилися або пошкоджені, завжди міняйте усі разом.
Скошуйте траву лише при денному світлі або при доброму штучному освітленні.
▶ Не працюйте з газонокосаркою в погану погоду, особливо, коли збирається гроза.
▶ За можливістю не користуйтесь садовим інструментом на мокрій траві.
Завжди йдіть спокійним кроком, ніколи не біжіть.
Ніколи не користуйтеся садовим інструментом з пошкодженими захисними пристроями і кришками або без запобіжних пристроїв, як напр., без дефлектора та/або без кошика для скошеної трави.
▶ Вдягайте навушники.
▶ Скошування трави на косогорах може бути небезпечним.
- Не скошуйте траву на занадто крутих схилах.
– На схилах та на мокрій траві з авжді слідкуйте за тим, щоб Ви стійко стояли на ногах.
– На схилах завжди косіть газон поперек, а не вгору-вниз.
- Якщо Ви працюєте на схилах, будьте особливо обережними на поворотах.
▶ Будьте особливо обережними, коли Ви задкуєте або тягнете садовий інструмент за собою.
▶ При скошуванні трави завжди штовхайте садовий інструмент поперед себе і ніколи не тягніть його до себе.
▶ Нахиляти садовий інструмент для його перевезення, перевозити його через голі ділянки, а також до місця, де Ви збираєтесь скошувати траву, або з такого місця дозволяється лише, коли ножі стоять.
▶ При запуску садового інструменту і вмиканні мотора не нахиляйте садовий інструмент – за винятком тих випадків, коли це необхідно зважаючи на високу траву. У такому випадку піднімайте садовий інструмент, притискаючи рукоятку, лише наскільки це необхідно і лише з протилежного до Вас боку. Коли будете опускати садовий інструмент, слідкуйте за тим, щоб Ваші руки були на рукоятці.
Українська | 151
▶ Вмикайте садовий інструмент, як описано в інструкції з експлуатації, і слідкуйте за тим, щоб Ваші ноги були на достатній відстані від ножів, що обертаються.
▶ Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте поблизу від таких деталей.
- Тримайтеся на відстані від викидної зони, коли працюсте із садовим інструментом.
Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор.
▶ Нічого не міняйте в приладі. Недозволені зміни можуть вплинути на безпеку садового інструменту і призвести до посилених шумів і вібрацій.
Регулярно перевіряйте шнур живлення та подовжувач, яким Ви користуєюсеся. Не під'єднуйте пошкоджений шнур до мережі живлення і не торкайтеся до нього, поки Ви не від'єднали його від мережі живлення. При пошкодженому шнурі можливий контакт з частинами, що знаходяться під напругою. Захистіть себе від небезпеки ураження електричним струмом.
Відмикайте роз'єднувач струму:
– завжди, коли залишаєте садовий інструмент без нагляду,
– перед тим, як звільнити шипи що застряли,
– перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в ньому,
- після зіткнення з чужорідним тілом. Негайно перевірте садовий інструмент на предмет пошкоджень і за необхідністю відремонтуйте,
– якщо садовий інструмент почав незвичайно вібрувати (негайно перевірте).
Технічне обслуговування
Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів.
▶ Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан садового інструменту.
Регулярно перевіряйте стан і відсутність слідів зношення на кошику для трави.
▶ Перевіряйте садовий інструмент і про всяк випадок міняйте зношені або пошкоджені деталі.
▶ Використовуйте лише ножі, що передбачені для садового інструменту.
▶ Слідкуйте за тим, щоб нові деталі були від Bosch.
Вказівки щодо оптимального поводження з акумулятором
▶ Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнено. Встромляння акумуляторної батареї у ввімкнутий садовий інструмент може призвести до нещасного випадку.
Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.
Заряджуйте акумуляторні батареї лише в зарядних пристроях, що рекомендовані виготовлювачем.
Зарядний пристрій може займатися, якщо в ньому будуть заряджатися непередбачені акумуляторні батареї.
Не заряджайте акумуляторні батареї інших виробників. Зарядний пристрій придатний лише для заряджання літієво-іонних акумуляторних батарей Bosch з напругою, зазначеною в технічних даних. В іншому випадку існує небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.
Використовуйте лише акумуляторні батареї Bosch, які передбачені для даного садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі.
Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.
▶ Не можна закорочувати акумуляторну батарею.
Існує небезпека вибуху.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустить свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Захищайте акумулятор від вологи і води.
152 | Українська
Зберігайте акумулятор лише при температурі від 0 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
▶ Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.
Символи
Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися садовим інструментом.
Символ Значення
Напрямок реакції
Напрямок руху
Символ Значення
Вдягайте захисні рукавиці
Bara
Вмикання
Вимикання
Дозволена дія
Заборонена дія
Приладля/запчастини
Призначення приладу
Садовий інструмент призначений для косіння газонів в приватному господарстві.
Технічні дані
| Акумуляторна газонокосарка | Rotak 32 LI | Rotak 32 LI High Power |
| Товарний номер | | 3 600 H85 D*0 | 3 600 H85 D*1 |
| Ширина ножа | см 32 32 | | |
| Висота скошування | мм 30 – 60 30 – 60 | | |
| Місткість кошика для трави | л | 3 | 1 |
| Вага відповідно до EPTA-Procedure 01/2003 | кг 10,4 10,4 | | |
| Серійний номер | див. заводську табличку на садовому інструменті |
| Акумуляторна батарея | іонно-літієва іонно-літієва |
| Товарний номер | F 016 800 302 F 016 800 301 |
| Ном. напруга | B= | 3 | 6 |
| Ємність | Агод. | 1,3 | 2,6 |
| Тривалість заряджання (розряджена акумуляторна батарея)** | хвил. 60 95 | | |
| Кількість акумуляторних елементів | 10 20 |
| Зарядний пристрій | | AL 3620 CVProfessional | AL 3620 CVProfessional |
| Товарний номер | EU | 2 607 225 657 | 2 607 225 657 |
| UK | 2 607 225 659 | 2 607 225 659 |
| AU | 2 607 225 662 | 2 607 225 662 |
| Зарядний струм | A | 2,0 | 2,0 |
| Допустимий температурний діапазон заряджання | °C | 0 – 45 | 0 – 45 |
| Вага відповідно до EPTA-Procedure 01/2003 | кг | 0,6 | 0,6 |
| Клас захисту | | ☐/II /II | ☐ |
| "із зарядним пристросм AL 3620 CV ProfessionalЗважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися. |
F016 L70 847 | (16.4.13) Bosch Power Tools
Українська | 153
| Акумуляторна газонокосарка | Rotak 32 LI | Rotak 32 LI High Power |
| Зарядний пристрій | | AL 3640 CVProfessional | AL 3640 CVProfessional |
| Товарний номер EU | | 2 607 225 099 | 2 607 225 099 |
| UK | 2 607 225 101 | 2 607 225 101 |
| AU | 2 607 225 103 | 2 607 225 103 |
| Зарядний струм | A 4,0 4,0 |
| Допустимий температурний діапазон заряджання | °C 0 -45 0 - 4 5 |
| Вага відповідно до EPTA-Procedure 01/2003 | кг 1,0 1,0 |
| Клас захисту | | ☐/П /П | ☐ |
**из зарядним пристроєм AL 3620 CV Professional
Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.
Інформація щодо шуму і вібрації
Результати вимірювання рівня шуму отримані відповідно 2000/14/ЕС (висота 1,60 м, відстань 1 м).
А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження 74 дБ(А); звукова потужність 86 дБ(А). Похибка K = 0,42 дБ.
Загальна вібрація (векторна сума трьох напрямків) визначена відповідно до свропейської норми EN 60335: вібрація a_b < 2,5 m/s^2 , похибка K = 1,5 m/s ^2 .
Заява про відповідність СЕ
Ми заявляемо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає таким нормам або нормативним документам: EN 60335 у відповідності до положень директиви 2011/65/ЄС, 2004/108/ЄС, 2006/42/ЄС, 2000/14/ЄС.
2000/14/ЄС: гарантована звукова потужність 87 ДБ(А). Процедура оцінки відповідності згідно з додатком VI. Категорія продукту: 32
Призначений центр:
SRL, Sudbury, England, Nr. 1088
Технічна документація (2006/42/ЄС, 2000/14/ЄС):
Монтаж та експлуатація
Дія Малюнок
| Обсяг поставки 1 |
| Монтаж рукоятки | 2 |
| Збирання кошика для трави | 3 |
Bosch Power Tools F 016 L70 847 | (16.4.13)
Дія Малюнок
| Монтаж/демонтаж кошика для трави | 4 |
| Заряджання акумуляторної батареї | 5 |
| Установлення акумуляторної батареї | 6 |
| Відключення роз'єднувача струму і приведення його у резервне положення | 7 |
| Регулювання висоти скошування трави | 8 |
| Вмикання | 9 |
| Вказівки щодо роботи | 10 |
| Вимкнення, Відмикайте роз'єднувач струму: | 11 |
| Виймання акумуляторної батареї | 12 |
| Технічне обслуговування ножа | 13 |
| Вибір приладдя | 14 |
Початок роботи
Для Вашої безпеки
▶ Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз'єднувач струму і витягніть акумуляторну батарею. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався.
Після вимкнення садового інструменту ножі обертаються ще декілька секунд.
▶ Обережно – не торкайтеся до ножа, що обертається.
Заряджання акумуляторної батареї
He використовуйте інші зарядні пристрої.
Поставлений разом з садовим інструментом зарядний
пристрій розрахований на літієво-іонний акумулятор,
що стоіть в інструменті.
Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.
154 | Українська
Акумуляторна батарея мас елемент для контролю за температурою, який допускає заряджання лише в температурному діапазоні від 0 °C до 45 °C. Цим забезпечується тривалий експлуатаційний резерв акумулятора.
Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, передтим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.
Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор.
Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «Electronic Cell Protection (ECP)». При розрядженому акумуляторі садовий інструмент завдяки схемі захисту вимикається: Ніж більше не рухається.
Після автоматичного вимикання садового інструменту більше не
натискуйте на вимикач. Це може пошкодити акумулятор.
Заряджання
Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку, а акумуляторна батарея буде вст Romлена у зарядне гніздо.
Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.
Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю заряджена.
Швидке заряджання
AL 3640 CV
Professional
AL 3620 CV
Professional
При швидкому заряджанні мигає зелений світлодіодний індикатор.
Індикаторний елемент на акумуляторі: Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5 хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть.
Вказівка: Швидке заряджання можливе лише в тому випадку, якщо температура акумуляторної батареї
знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».
Акумуляторна батарея заряджена
AL 3640 CV
Professional
AL 3620 CV
Professional
Безперервне світіння зеленого світлодіодного індикатора свідчить про те, що акумуляторна батарея повністю зарядилася.
Додатково протягом прибл. 2 секунд подається звуковий сигнал, який свідчить про повну зарядженість акумуляторної батареї.
Після цього акумуляторну батарею можна вийняти і одразу ж використовувати.
Якщо акумуляторна батарея не встрошлена, безперервне світіння зеленого світлодіодного індикатора свідчить про те, що штепсель встрошлений у розетку і зарядний пристрій готовий до роботи.
Температура акумуляторної батареї нижча 0 °C або вища 45 °C
AL 3640 CV
Professional
AL 3620 CV
Professional
Безперервне світіння червоного світлодіодного індикатора свідчить про те, що температура акумуляторної батареї знаходиться за межами температурного діапазону швидкого заряджання 0 °C – 4 5 °C. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, зарядний пристрій автоматично переключиться на швидке заряджання. Якщо температура акумуляторної батареї знаходиться за межами допустимого для заряджання діапазону, при встромлянні акумуляторної батареї в зарядний пристрій загоряється червоний світлодіод батареї.
Заряджання не здійснюється
AL 3640 CV
Professional
AL 3620 CV
Professional
Українська | 155
При інших неполадках із заряджанням мигає червоний світлодіодний індикатор.
Процес заряджання не може розпочатися, заряджання акумуляторної батареї неможливе (див. розділ «Пошук несправностей»).
Вказівки щодо заряджання
При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою.
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
Зважайте на вказівки щодо видалення.
Охолодження акумуляторної батареї (Active Air Cooling)
Вбудоване в зарядний пристрій управління вентилятора слідкує за температурою встромленої акумуляторної батареї. Якщо температура акумуляторної батареї перебільшує 30 °C, акумуляторна батарея охолоджується вентилятором до оптимальної температури заряджання. Увімкнутий вентилятор створює шум.
Якщо вентилятор не вмикається, це значить, що температура акумуляторної батареї знаходиться в оптимальному діапазоні або вентилятор вийшов з ладу. В такому разі тривалість заряджання акумуляторної батареї збільшується.
Вказівки щодо роботи
Індикатор зарядженості акумуляторної батареї
Акумулятор обладнаний індикатором стану акумуляторної батареї, який показус ступінь зарядженості акумулятора. Індикатор стану акумуляторної батареї складається з 3 зелених світлодіодів.
Натисніть на кнопку індикатора стану акумуляторної батареї, щоб активувати індикацію стану акумуляторної батареї. Прибл. через 5 секунд індикатор зарядженості акумуляторної батареї гасне самочинно.
Ступінь зарядженості можна перевіряти також і коли акумулятор вийнятий.
Світлодіодний індикатор Ємність акумулятора
| Свічення 3 зеленого світлодіода ≥ 2/3 |
| Свічення 2 зеленого світлодіода ≥ 1/3 |
| Свічення 1 зеленого світлодіода ≤ 1/3 |
| Мигання 1 зеленого світлодіода резерв |
Якщо після натискання на кнопку ні один світлодіод не загоряється, акумулятор вийшов з ладу і його треба поміняти.
З міркувань техніки безпеки опитувати стан зарядженості акумуляторної батареї можна лише при зупиненому приладі.
Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5 хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть.
Індикатор контролю за температурою
Червоний світлодіод індикатора контролю за температурою сигналізує, якщо акумуляторна батарея або електроніка садового інструменту (при встромленій акумуляторній батареї) знаходяться за межами оптимального температурного діапазону. В такому випадку садовий інструмент не працюс або працюс не на повній потужності.
Контроль за температурою акумулятора
Червоний світлодіод мигає при натисненні на кнопку або на вимикач (при встромленій акумуляторній батареї): акумулятор знаходиться за межами допустимого для заряджання діапазону робочої температури від – 10 °C до +60 °C.
При температурі понад 70 °C акумулятор вимикається до тих пір, поки температура не встановиться в межах допустимого діапазону.
Контроль за температурою електроніки садового інструменту
Червоний світлодіод безперервно світиться при натисненні на вимикач: Температура електроніки садового інструменту менша за 5 °C або більша за 75 °C.
При температурі понад 90 °C електроніка садового інструменту вимикається до тих пір, поки температура не встановиться в межах допустимого діапазону.
Різальна здатність (тривалість роботи акумуляторної батареї)
Різальна здатність (тривалість роботи акумуляторної батареї) залежить від якості газону, напр., густоти трави, вологи, довжини трави і висоти скошування.
Часте вмикання та вимикання садового інструменту під час скошування трави також скорочує продуктивність скошування (тривалість роботи акумуляторної батареї).
Щоб оптимізувати різальну здатність (тривалість роботи акумуляторної батареї), рекомендується частіше косити газон, збільшити висоту скошування та працювати з відповідною швидкістю.
Наведений нижче приклад показує взаємозв'язок між висотою скошування і різальною здатністю в залежності від ступеню зарядженості акумуляторної батареї.
156 | Українська
Умови роботи
Дуже тонка, суха трава
Тонка, суха трава
Потужність скошування (Rotak 32 LI)
до 150 м²
до 100 м²
Потужність скошування (Rotak 32 LI High Power)
до 300 м²
до 150 м²
Щоб збільшити тривалість роботи, в майстерні, авторизованій для садових інструментів Bosch, можна придбати додаткову акумуляторну батарею або акумуляторну батарею з більшою ємністю (А-год.).
Пошук несправностей
Симптоми Можнона що робити
| Садовий інструментне працює | Можливо, прилад забився | Відмикайте роз’єднувач струму:Перевірте нижню частину садового інструментуі за необхідністю усуньте причину (завждивсягайте садові рукавиці) |
| Акумуляторна батарея не повністю заряджена | Заряджання акумуляторної батареї |
| Акумуляторна батарея не (повністю)встромлена | Встромляння акумуляторної батареї |
| Трава занадто висока | Встановіть більшу висоту скошування і нахилітьсадовий інструмент, щоб зменшити початковунавантаження |
| Спрацював захисний автомат мотора | Дайте мотору охолонути і встановіть більшувисоту скошування |
| Акумуляторна батарея занадто холодна/занадтогаряча | Дайте акумуляторній батареїнагрітися/охолонути |
| Роз’єднувач струму встрошлений неправильно/не повністю | Встроміть правильно |
| Після натискання на вимикач моторзапускається з незначною затримкою | Утримуйте вимикач прибл. 1 – 3 с натиснутим,щоб запустити мотор |
| Мотор запускається іпотім зновузупиняється | Акумуляторна батарея не повністю заряджена | Заряджання акумуляторної батареї |
| Роз’єднувач струму встрошлений неправильно/не повністю | Встроміть правильно |
| Акумуляторна батарея не (повністю)встролена | Встромляння акумуляторної батареї |
| Акумуляторна батарея занадто холодна/занадтогаряча | Дайте акумуляторній батареї нагрітися/охолонутиВстановіть більшу висоту скошування |
| Садовий інструментпрацює з перебоями | Пошкоджена внутрішня проводка садовогоінструменту | Зверніться в сервісну майстерню |
| Спрацював захисний автомат мотора | Дайте мотору охолонути і встановіть більшувисоту скошування |
Українська | 157
| Симптоми | Можлива причина | Що робити |
| Садовий інструмент скошує траву нерівномірно /або Мотор працює важко | Занадто мала висота скошування | Встановіть більшу висоту скошування |
| Затупився ніж | 3 жи амніть но |
| Можливо, прилад забився | Перевірте нижню частину садового інструменту і за необхідністю усуньте причину (завжди вдягайте садові рукавиці) |
| Ніж неправильно монтований | Монтуйте ніж правильно |
| Недостатня різальна здатність (тривалість роботи акумуляторної батареї) | Занадто мала висота скошування | Встановіть більшу висоту скошування та працюйте повільніше |
| Трава занадто висока | Встановіть більшу висоту скошування та працюйте повільніше |
| Трава занадто мокра або волога | Зачекайте, поки не висохне трава, та працюйте повільніше |
| Занадто густа трава | Встановіть більшу висоту скошування, ідіть повільніше і косить частіше |
| Можна придбати додаткову акумуляторну батарею в майстерні, авторизованій для садових електроінструментів Bosch | Зверніться в сервісну майстерню |
| Після вмикання садового інструменту ніж не обертається | На ніж накрутилася трава | Вимкніть садовий інструмент Усуньте причину (завжди вдягайте садові рукавиці) |
| Послабилися гайка/гвинт ножа | Затягніть гайку/гвинт ножа (17 Нм) |
| Сильна вібрація/шум | Послабилися гайка/гвинт ножа | Затягніть гайку/гвинт ножа (17 Нм) |
| Ніж пошкодився | Замніть ножи |
| Заряджання не здійснюється | Забруднилися контакти акумуляторної батареї | Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замніть акумуляторну батарею |
| Акумуляторна батарея несправна, усередині акумулятора роз'єднані проводи (окремі елементи) | Поміняйте акумуляторну батарею |
| Світлодіодні індикатори не загоряються після вставлення штепселя в розетку | Не (повністю) встроенлений штепсель зарядного пристрою | (Добре) встроміть штепсель у розетку |
| Несправна розетка, кабель живлення або зарядний пристрій | Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні Bosch |
Технічне обслуговування і сервіс
Догляд за акумуляторною батаресю
Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз'єднувач струму, витягніть акумуляторну батарею та кошик для трави.
Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів.
Зважайте на такі вказівки та заходи, щоб забезпечити оптимальне використання акумуляторної батареї:
- Захищайте акумулятор від вологи і води.
– Зберігайте акумулятор лише при температурі від 0 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
– При потраплянні на садовий інструмент прямих сонячних променів не залишайте акумуляторну батарею в інструменті.
– Оптимальна температура для зберігання акумуляторної батареї становить 5 °C.
- Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
158 | Română
Сервіс та надання консультацій щодо використання продукції
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту.
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати negативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
ТОВ «Роберт Бош»
Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: (044) 4 90 24 07 (багатоканальний)
E-Mail: pt-service.ua@bosch.com
Офіційний сайт: www.bosch-powertools.com.ua
Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
Транспортування
На додані літісво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.
Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.
Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
Утилізація
Не викидайте садові інструменти, зарядні пристрої та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EC відпрацьовані електро- і електронні інструменти, пошкоджені або відпрацьовані акумуляторні
батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.
Літієво-іонні:
Будь ласка, зважайте на вказівки в розділі «Транспортування».
Можливі зміни.
Română
до 150 m² | до 100 m²
