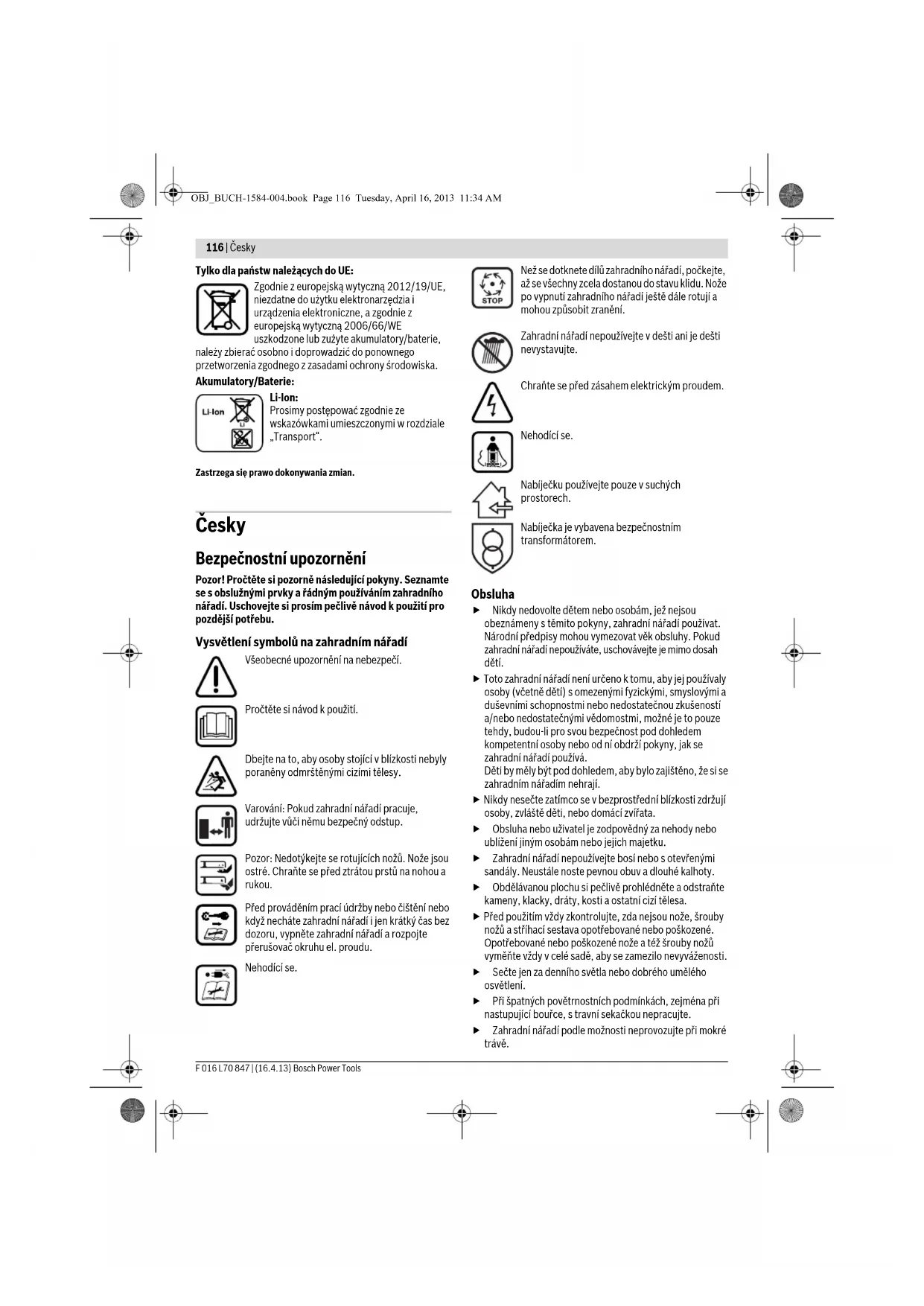

NÁVOD K OBSLUZE Rotak 32 LI HP BOSCH

**s nabíječkou AL 3620 CV Professional Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit. OBJ_BUCH-1584-004.book Page 118 Tuesday, April 16, 2013 11:34 AMČesky | 119 Bosch Power Tools F 016 L70 847 | (16.4.13) Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle 2000/14/ES (výška 1,60 m, vzdálenost 1 m). Hodnocená hladina hluku A stroje činí typicky: hladina akustického tlaku 74 dB(A); hladina akustického výkonu 86 dB(A). Nepřesnost K =0,42 dB. Celkové hodnoty vibrací (vektorový součet tří os) zjištěny podle EN 60335: hodnota emise vibrací a

Nepřesnost K=1,5 m/s

Prohlášení o shodě Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335 podle ustanovení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES, 2000/14/ES. 2000/14/ES: garantovaná hladina akustického výkonu 87 dB(A). Metoda posouzení shody podle dodatku VI. Kategorie výrobků: 32 Jmenované místo: SRL, Sudbury, England, Nr. 1088 Technická dokumentace (2006/42/ES, 2000/14/ES) u: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Nabíjecí proud A2,02,0 Dovolený rozsah teploty nabíjení °C 0 –45 0–45 Hmotnost podle EPTA-Procedure 01/2003 kg 0,6 0,6 Třída ochrany /II /II Nabíječka AL 3640 CV Professional AL 3640 CV Professional Objednací číslo EU

Nabíjecí proud A4,04,0 Dovolený rozsah teploty nabíjení °C 0 –45 0–45 Hmotnost podle EPTA-Procedure 01/2003 kg 1,0 1,0 Třída ochrany /II /II Akumulátorová travní sekačka Rotak 32 LI Rotak 32 LI High Power **s nabíječkou AL 3620 CV Professional Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Cíl počínání Obrázek Obsah dodávky 1 Montáž rukojeti 2 Sestavení sběrného koše na trávu 3 Nasazení/odejmutí sběrného koše na trávu 4 Nabíjení akumulátoru 5 Nasazení akumulátoru 6 Rozpojení přerušovače okruhu el. proudu a uvedení do parkovací polohy

Nastavení výšky sečení 8 Zapnutí 9 Pracovní pokyny 10 OBJ_BUCH-1584-004.book Page 119 Tuesday, April 16, 2013 11:34 AM120 | Česky F 016 L70 847 | (16.4.13) Bosch Power Tools Uvedení do provozu Pro Vaši bezpečnost Pozor! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, když je poškozený, naříznutý nebo zamotaný kabel spínače. Poté, co bylo zahradní nářadí vypnuto, se nože ještě několik sekund dále točí. Pozor – nedotýkejte se rotujícího střižného nože. Nabíjení akumulátoru Nepoužívejte žádnou jinou nabíječku. Dodaná nabíječka je sladěna s Li-iontovým akumulátorem vestavěným do Vašeho zahradního nářadí. Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Nabíječky označené 230 V mohou být provozovány i při 220 V. Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru. Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Li-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru se zahradní nářadí ochranným obvodem vypne: střižný nůž se už nepohybuje. Po automatickém vypnutí zahradního nářadí už dále nestlačujte spínač. Akumulátor se může poškodit. Proces nabíjení Proces nabíjení začíná, jakmile je síťová zástrčka nabíječky zastrčena do zásuvky a akumulátor do nabíjecí šachty . Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru se nabije právě optimálním nabíjecím proudem. Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý. Proces rychlonabíjení Proces rychlonabíjení je signalizován blikáním zeleného ukazatele LED. Indikační prvek na akumulátoru: Během procesu nabíjení se tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené kontrolky LED opět zhasnou. Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“. Nabitý akumulátor Trvalé světlo zeleného ukazatele LED signalizuje, že akumulátor je zcela nabitý. Navíc se ozve na dobu ca. 2 sekund signální tón, který akusticky signalizuje plné nabití akumulátoru. Akumulátor lze následně odejmout k okamžitému použití. Bez nastrčeného akumulátoru signalizuje trvalé světlo zeleného ukazatele LED, že je sítová zástrčka zastrčena do zásuvky a nabíječka je připravena k provozu. Teplota akumulátoru pod 0 °C nebo přes 45 °C Trvalé světlo červeného ukazatele LED signalizuje, že teplota akumulátoru leží vně rozsahu teploty pro rychlonabíjení 0 ° C – 45 °C. Jakmile se dosáhne přípustného rozsahu teploty, přepne nabíječka automaticky na rychlonabíjení. Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru. Vypnutí, Přerušovač okruhu el. proudu rozpojte:

Odejmutí akumulátoru 12 Údržba nožů 13 Volba příslušenství 14 Cíl počínání Obrázek POZOR AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 120 Tuesday, April 16, 2013 11:34 AMČesky | 121 Bosch Power Tools F 016 L70 847 | (16.4.13) Nabíjecí proces není možný Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného ukazatele LED. Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad“). Upozornění k nabíjení Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky. Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Chlazení akumulátoru (Active Air Cooling) V nabíječce integrované řízení ventilátoru sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum. Pokud ventilátor neběží, pak leží teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru. Pracovní pokyny Ukazatel stavu nabití akumulátoru Akumulátor je vybavený ukazatelem stavu nabití , jež indikuje stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3 zelených LED. Stiskněte tlačítko ukazatele stavu nabití, aby se ukazatel stavu nabití aktivoval. Po ca. 5 sekundách ukazatel stavu nabití automaticky zhasne. Stav nabití lze zkontrolovat i při odejmutém akumulátoru. Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný a musí se vyměnit. Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit pouze u zahradního nářadí stojícího v klidu. Během procesu nabíjení se tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené kontrolky LED opět zhasnou. Ukazatel kontroly teploty Červená kontrolka LED ukazatele kontroly teploty signalizuje, že akumulátor nebo elektronika zahradního nářadí (při nasazeném akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě zahradní nářadí nepracuje nebo nepracuje s plným výkonem. Kontrola teploty akumulátoru Červená kontrolka LED při stlačení tlačítka nebo spínače (při nasazeném akumulátoru) bliká: akumulátor je vně rozsahu provozní teploty od – 10 °C do +60 °C. Při teplotě přes 70 °C se akumulátor vypne, než se opět dostane do přípustného rozsahu provozní teploty. Kontrola teploty elektroniky zahradního nářadí Červená kontrolka LED při stlačení spínače svítí trvale: teplota elektroniky zahradního nářadí činí méně než 5 °C nebo více jak 75 °C. Při teplotě přes 90 °C se elektronika zahradního nářadí vypne, než se opět dostane do přípustného rozsahu provozní teploty. Výkon stříhání (doba chodu akumulátoru) Výkon stříhání (doba chodu akumulátoru) je závislý na vlastnostech trávníku např. na hustotě trávy, vlhkosti, délce trávy a též výšce stříhání. Časté zapínání a vypínání zahradního nářadí během procesu sečení rovněž snižuje výkon stříhání (dobu chodu na akumulátor). Pro optimalizaci výkonu stříhání (doby chodu akumulátoru) se doporučuje sekat častěji, zvětšit výšku stříhání a chodit přiměřeným tempem. Níže uvedený příklad ukazuje souvislost mezi výškou stříhání a výkonem stříhání ve vztahu k jednomu nabití akumulátoru. Pro prodloužení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor nebo akumulátor s větší kapacitou (Ah). AL 3640 CV Professional AL 3620 CV Professional Ukazatel LED Kapacita akumulátoru Trvalé světlo 3 zelené LED ≥ 2/3 Trvalé světlo 2 zelené LED ≥ 1/3 Trvalé světlo 1 zelená LED ≤ 1/3 Blikající 1 zelená LED rezerva Podmínky stříhání Velmi řídká, suchá tráva Řídká, suchá tráva Výkon stříhání (Rotak 32 LI) až do 150 m

Výkon stříhání (Rotak 32 LI High Power) až do 300 m

Rezací výkon (Rotak 32 LI High Power) do 300 m
