KÄYTTÖOHJE Rotak 32 LI HP BOSCH

6cm4cm 8cm4cm OBJ_BUCH-1584-004.book Page 81 Tuesday, April 16, 2013 11:34 AM82 | Norsk F 016 L70 847 | (16.4.13) Bosch Power Tools Feilsøking STOP Symptomer Mulig årsak Utbedring Hageredskapet går ikke Tetting mulig Løsning av skillebryteren: Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bruk alltid arbeidshansker) Batteriet er ikke fullstendig oppladet Opplading av batteriet Batteriet er ikke satt (riktig) inn Innsetting av batteriet For høyt gress Innstill en større klippehøyde og vipp hageredska- pet for å redusere startbelastningen Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder For kaldt/varmt batteri Varm opp/avkjøl batteriet Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn Motoren starter med en liten forsinkelse etter tryk- king på på-/av-bryteren Hold på-/av-bryteren trykt i ca. 1 – 3 s for å starte motoren Motoren starter og stanser deretter igjen Batteriet er ikke fullstendig oppladet Opplading av batteriet Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn Batteriet er ikke satt (riktig) inn Innsetting av batteriet For kaldt/varmt batteri Varm opp/avkjøl batteriet Innstill en høyere klippehøyde Hageredskapet går rykkvis Interne kabelforbindelser i hageredskapet er de- fekt Ta kontakt med kundeservice Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder Hageredskapet etter- later et uregelmessig klippebilde og/eller motoren går tungt For liten klippehøyde Innstill en høyere klippehøyde Kniven er butt Utskifting av kniven Tetting mulig Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bruk alltid arbeidshansker) Kniven er galt montert Monter kniven riktig Klippeytelsen (batteri- ets levetid) er ikke til- strekkelig For liten klippehøyde Innstill en større klippehøyde og gå langsommere For høyt gress Innstill en større klippehøyde og gå langsommere For vått eller fuktig gress Vent til gresset er tørt og gå langsommere For tett gress Innstill større klippehøyder, gå langsommere og klipp oftere Et ekstra batteri kan kjøpes hos en autorisert kun- deservice for Bosch hageapparater Ta kontakt med kundeservice Etter innkopling av ha- geredskapet dreier kniven seg ikke Knivene blokkeres av gressSlå av hageredskapet Fjern tettingen (bruk alltid arbeidshansker) Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm) Sterke vibrasjoner/ly- der Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm) Skadet kniv Utskifting av kniven Ingen opplading mulig Batterikontaktene er tilsmusset Rengjør batterikontaktene; f.eks. ved hyppig inn- setting og fjerning av batteriet, skift eventuelt ut batteriet Batteriet er defekt, fordi det foreligger et effekt- brudd inne i batteriet (enkeltceller) Skift ut batteriet OBJ_BUCH-1584-004.book Page 82 Tuesday, April 16, 2013 11:34 AMSuomi | 83 Bosch Power Tools F 016 L70 847 | (16.4.13) Service og vedlikehold Stell av batteriet OBS! Slå av hageredskapet, utløs skillebryteren og fjern batteriet og gressoppsamlingskurven før du utfø- rer vedlikeholds- og rengjøringsarbeider. Bruk alltid arbeidshansker når du håndterer eller arbei- der i nærheten av de skarpe knivene. For å sikre en optimal bruk av batteriet, må du ta hensyn til føl- gende informasjoner og tiltak: – Beskytt batteriet mot fuktighet og vann. – Batteriet må kun lagres i et temperaturområde på 0 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren. – Ikke la batteriet stå i hageredskapet ved direkte sol. – Den optimale temperaturen til oppbevaring av batteriet er 5°C. – Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Kundeservice og rådgivning ved bruk www.bosch-garden.com Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hagered- skapets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f. eks.: lufttran- sport eller spedisjon) må det oppfylles spesielle krav til em- ballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åp- ne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videreførende nasjonale for- skrifter. Deponering Hageredskaper, ladeapparater og batterier må ikke kastes i vanlig søppel! Kun for EU-land: Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Li-Ion: Ta hensyn til informasjonene i avsnittet «Transport». Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarha- laitteen käyttöelementteihin ja asianmukaiseen käyt- töön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Puutarhalaitteessa olevien tunnuskuvien selvitys Yleiset varoitusohjeet. Lue käyttöohje huolellisesti. Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä. Varoitus: Pidä turvallinen etäisyys puutarhalait- teeseen sen ollessa toiminnassa. Varoitus: Älä koskaan kosketa pyöriviä teriä. Te- rät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä. LED- indikatorene lyser ikke etter at støpselet er satt inn i stikkontakten Strømstøpselet til ladeapparatet er ikke satt (rik- tig) inn Sett strømstøpselet (helt) inn i stikkontakten Stikkontakt, strømledning eller ladeapparat er de- fekt Kontroller nettspenningen og få ladeapparatet kontrollert av et autorisert serviceverksted for Bosch-elektroverktøy Symptomer Mulig årsak Utbedring OBJ_BUCH-1584-004.book Page 83 Tuesday, April 16, 2013 11:34 AM84 | Suomi F 016 L70 847 | (16.4.13) Bosch Power Tools Ennen puutarhalaitteen säätöä tai puhdistusta, kun johto on juuttunut kiinni tai kun jätät puutar- halaitteen vaikka vain lyhyeksi aikaa ilman valvon- taa, tulee se pysäyttää, ja virtapiirin katkaisin ir- rottaa. Ei sopiva. Odota, että puutarhalaitteen kaikki osat ovat py- sähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jäl- keen ja voivat aiheuttaa loukkaantumisia. Älä käytä puutarhalaitetta sateessa äläkä aseta si- tä alttiiksi sateelle. Suojele itsesi sähköiskulta. Ei sopiva. Käytä latauslaitetta ainoastaan kuivassa tilassa. Lataislaite on varustettu varmuusmuuntajalla. Käyttö Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tu- tustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansal- liset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä puutarhalaite lasten ulottumattomissa, kun sitä ei käytetä. Tätä puutarhalaitetta eivät saa käyttää henkilöt (lapset mu- kaan lukien), joilla on rajalliset fyysiset, aistilliset tai henki- set kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto pait- si, jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulisi valvoa varmistaakseen, etteivät leiki puutar- halaitteen kanssa. Älä koskaan leikkaa ruohoa, jos ihmisiä, etenkin lapsia tai eläimiä ovat välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. Älä käytä puutarhalaitetta paljain jaloin tai avoimissa san- daaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Tarkista perusteellisesti työstettävä alue ja poista siitä ki- vet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät te- rät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vau- rioituneet. Vaihda loppuunkäytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalos- sa. Älä työskentele ruohonleikkurin kanssa huonoissa sääolo- suhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä märässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esi- merkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä. Käytä kuulonsuojainta. Käyttö rinteessä saattaa olla vaarallista. – Älä koskaan leikkaa erityisen jyrkissä rinteissä. – Varmista aina kaltevalla pinnalla ja märässä ruohossa tuke- va askellus. – Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden äläkä koskaan ylös- alas suunnassa. – Ole erityisen varovainen suunnanmuutoksissa rinteissä. Liiku taaksepäin tai vedä puutarhalaitetta äärimmäisen va- rovasti. Työnnä aina puutarhalaitetta leikatessa eteenpäin äläkä koskaan vedä sitä kehoasi kohti. Terien tulee olla pysähdyksissä, kun puutarhalaitetta tule kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois. Älä kallista puutarhalaitetta moottoria käynnistettäessä paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnattua puolta painamalla kahva alaspäin juuri niin pal- jon, kun on välttämätöntä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä laitteen poistovyöhykkeestä. Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Älä tee mitään muutoksia puutarhalaitteeseen. Luvat- tomat muutokset voivat vaikuttaa puutarhalaitteesi turval- lisuuteen ja johtaa voimakkaaseen meluun sekä värinään. Tarkista liitäntäjohto ja mahdollinen jatkojohto säännölli- sesti. Älä liitä vaurioitunutta johtoa sähköverkkoon äläkä kosketa sitä, ennen kuin se on irrotettu sähköverkosta. Johdon ollessa viallinen voi syntyä kosketusta jännitteisiin osiin. Suojele itsesi sähköiskujen muodostamilta vaaroilta. Irrota virtapiirin katkaisin: – kun poistut puutarhalaitteen luota, – ennen tukosten poistamista, – tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdes- säsi puutarhalaitteeseen kohdistuvia töitä, OBJ_BUCH-1584-004.book Page 84 Tuesday, April 16, 2013 11:34 AMSuomi | 85 Bosch Power Tools F 016 L70 847 | (16.4.13) – törmättyäsi vieraaseen esineeseen. Tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa, – jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti). Huolto Käytä aina puutarhakäsineitä, kun työskentelet terävi- en terien alueella. Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taattu. Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kulu- neisuus. Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leik- kuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Ohjeita akun optimaaliseen käsittelyyn Varmista, että puutarhalaite on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus puutarhalaittee- seen, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille. Pidä sähkötyökalu poissa sateesta ja kosteudesta. Ve- den tunkeutuminen latauslaitteen sisään kasvattaa sähkö- iskun riskiä. Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Älä lataa vieraita akkuja. Latauslaite soveltuu ainoastaan Bosch-litiumioni akkujen lataukseen, joiden jännite on tek- nisissä tiedoissa mainittu. Muussa tapauksessa syntyy tuli- palo- ja räjähdysvaara. Pidä latauslaite puhtaana. Likaantuminen lisää sähköis- kun vaaraa. Tarkista latauslaite, johto ja pistoke, ennen jokaista käyttöä. Älä käytä latauslaitetta jos huomaat siinä ole- van vaurioita. Älä avaa latauslaitetta itse. Anna ainoas- taan ammattitaitoisten henkilöiden korjata se alkupe- räisiä varaosia käyttäen. Vahingoittuneet latauslaitteet, johdot tai pistokkeet kasvattavat sähköiskun vaaraa. Älä käytä latauslaitetta helposti palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latauslaitteen kuumeneminen latauksen aikana synnyttää tulipalovaaran. Käytä ainoastaan kyseiseen puutarhalaitteeseen tar- koitettua Bosch-akkua. Muiden akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten pa- perinliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Älä oikosulje akkua. Syntyy räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. Suojaa akku kosteudelta ja vedeltä. Varastoi akku vain lämpötila-alueella 0 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä. Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh- taalla ja kuivalla siveltimellä. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii- den merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin. Määräyksenmukainen käyttö Puutarhalaite on tarkoitettu ruohonleikkuun yksityisalueella. Tunnusmerkki Merkitys Reaktiosuunta Liikesuunta Käytä suojakäsineitä Paino Käynnistys Poiskytkentä Sallittu käsittely Kielletty menettely Lisälaitteet/varaosat OBJ_BUCH-1584-004.book Page 85 Tuesday, April 16, 2013 11:34 AM86 | Suomi F 016 L70 847 | (16.4.13) Bosch Power Tools Tekniset tiedot Melu-/tärinätiedot Melun mittausarvot on määritetty 2000/14/EY mukaan (1,60m korkeus, 1m etäisyys). Laitteen tyypillinen A-painotettu melutaso on: äänen paineta- so 74 dB(A); äänen tehotaso 86 dB(A). Epävarmuus K=0,42 dB. Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mi- tattuna EN 60335 mukaan: Värähtelyemissioarvo

, Epävarmuus K=1,5 m/s

Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY, 2000/14/EY määräysten mukaan. 2000/14/EY: Taattu äänen tehotaso 87 dB(A). Yhteensopi- vuuden arviointimenetelmä liitteen VI mukaan. Tuotelaji: 32 Nimetty tarkastusasema: SRL, Sudbury, England, Nr. 1088 Akkuruohonleikkuri Rotak 32 LI Rotak 32 LI High Power Tuotenumero 3 600 H85 D*0 3 600 H85 D*1 Terän leveys cm 32 32 Leikkuukorkeus mm 30 – 60 30 – 60 Kokoojasäiliön tilavuus l3131 Paino vastaa EPTA-Procedure 01/2003 kg 10,4 10,4 Sarjanumero katso sarjanumero puutarhalaitteen tyyppikilvestä Akku Li-ioni Li-ioni Tuotenumero F 016 800 302 F 016 800 301 Nimellisjännite V= 36 36 Kapasiteetti Ah 1,3 2,6 Latausaika (akku purkautunut)** min 60 95 Akkukennojen lukumäärä

Latausvirta A2,02,0 Sallittu latauslämpötila-alue °C 0 –45 0–45 Paino vastaa EPTA-Procedure 01/2003 kg 0,6 0,6 Suojausluokka /II /II Latauslaite AL 3640 CV Professional AL 3640 CV Professional Tuotenumero EU

Latausvirta A4,04,0 Sallittu latauslämpötila-alue °C 0 –45 0–45 Paino vastaa EPTA-Procedure 01/2003 kg 1,0 1,0 Suojausluokka /II /II **latauslaitteella AL 3620 CV Professional Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys saattaa vaihdella. OBJ_BUCH-1584-004.book Page 86 Tuesday, April 16, 2013 11:34 AMSuomi | 87 Bosch Power Tools F 016 L70 847 | (16.4.13) Tekninen tiedosto (2006/42/EY, 2000/14/EY): Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

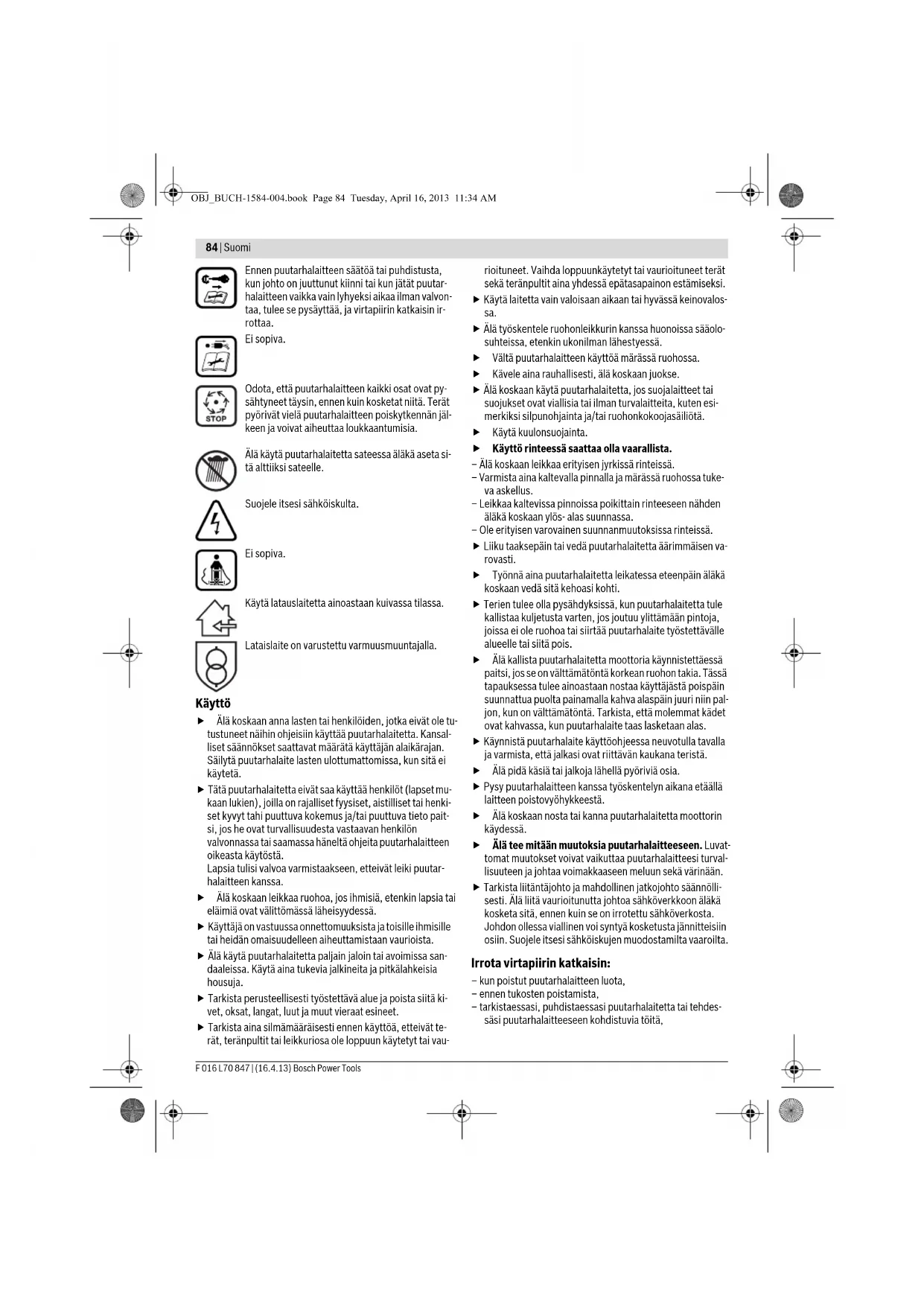

Asennus ja käyttö Käyttöönotto Turvallisuussyistä Huom! Pysäytä puutarhalaite, avaa virtapiirin katkai- sin ja irrota akku, ennen kuin suoritat säätö- tai puhdis- tustöitä. Sama sääntö pätee, jos liitäntäjohto on vauri- oitunut, leikattu tai sotkeutunut. Terät pyörivät vielä muutama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varoitus – älä kosketa pyörivää leikkuuterää. Akun lataus Älä käytä mitään muuta latauslaitetta. Toimitukseen kuuluva latauslaite on sovitettu puutarhalaitteen sisäänra- kennetulle Li-ioni-akulle. Ota huomioon verkkojännite! Virtalähteen jännitteen tu- lee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Akku on varustettu lämpötilanvalvonnalla, joka sallii lataami- sen vain akun lämpötilan ollessa alueella 0 °C...45 °C. Täten saavutetaan pitkä käyttöikä akulle. Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Li-ioni-akkua suojaa syväpurkaukselta ”Electronic Cell Pro- tection (ECP)”. Akun tyhjetessä suojakytkentä pysäyttää puu- tarhalaitteen: Leikkuuterä ei enää liiku. Älä enää paina käynnistyskytkintä puutar- halaitteen automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Lataustapahtuma Lataustapahtuma käynnistyy heti, kun latauslaitteen pisto- tulppa on liitetty pistorasiaan ja akku on asetettu lataussy- vennykseen. Älykkään lataustoiminnan ansiosta akun lataustila tunniste- taan automaattisesti ja akku ladataan aina optimaalisella la- tausvirralla huomioiden akun lämpötila ja jännite. Täten akkua säästetään ja se pysyy latauslaitteessa aina täy- dessä latauksessa. Pikalataus Pikalatauksesta viestittää vilkkuva vihreä LED-näyttö. Akun näyttöelementti: Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu. Huomio: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta ”Tekni- set tiedot”. Akku ladattu Vihreän LED-merkkivalon pysyvä valo osoittaa, että akku on ladattu täyteen. Lisäksi kuuluu n. 2 sekunnin aikana merkkiääni, joka viestittää akun olevan täysin ladattu. Akun voi tällöin heti ottaa käyttöön. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Tehtävä Kuva Vakiovarusteet 1 Sankakahvan asennus 2 Ruohonkokoojasäiliön kokoaminen 3 Ruohonkokoojasäiliön asennus/irrotus 4 Akun lataus 5 Akun asennus 6 Avaa virtapiirin katkaisin ja saata se lepoasentoon

Leikkuukorkeuden säätö 8 Käynnistys 9 Työskentelyohjeita 10 Poiskytkentä, Irrota virtapiirin katkaisin: 11 Akun irrotus 12 Teränhoito 13 Lisälaitteen valinta 14 AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 87 Tuesday, April 16, 2013 11:34 AM88 | Suomi F 016 L70 847 | (16.4.13) Bosch Power Tools Ilman asennettua akkua osoittaa vihreän LED-merkkivalon jatkuva valo, että pistotulppa on liitetty pistorasiaan ja lata- uslaite on käyttövalmis. Akun lämpötila on alle 0 °C tai yli 45 °C Punaisen LED-merkkivalon kestovalo viestittää, että akun lämpötila on pikalatauslämpötila-alueen 0 °C – 45 °C ulko- puolella. Heti, kun sallittu lämpötila-alue on saavutettu, lata- uslaite kytkee automaattisesti pikalataukselle. Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syt- tyy akun punainen LED, kun se asennetaan latauslaitteeseen. Lataus ei ole mahdollinen Jos lataustapahtuman aikana syntyy muu häiriö osoitetaan tä- mä punaisen LED-merkkivalon vilkkumisella. Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollista (katso ”Vianetsintä”). Latausohjeita Jatkuvassa käytössä tai usean peräkkäisen tauottoman la- tausjakson aikana saattaa latauslaite lämmetä. Tämä on kui- tenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tek- niseen vikaan. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Ota huomioon hävitysohjeet. Akun jäähdytys (Active Air Cooling) Latauslaitteeseen asennettu tuuletinohjaus valvoo ladattavan akun lämpötilaa. Jos akun lämpötila on yli 30 °C, jäähdyte- tään akku optimaaliseen lämpötilaan tuulettimen avulla. Si- säänrakennettu tuuletin aikaansaa tuuletusäänen. Ellei tuuletin käynnisty, on akun lämpötila sallitulla latausläm- pötila-alueella tai tuuletin on viallinen. Tässä tapauksessa akun latausaika pitenee. Työskentelyohjeita Akun lataustilan näyttö Akussa on latausvalvontanäyttö, joka osoittaa akun varausti- lan. Latausvalvontanäytössä on 3 vihreää LED:iä. Käynnistä latausvalvontanäyttö painamalla sen painiketta. Noin 5 sekunnin kuluttua latausvalvontanäyttö sammuu itses- tään. Varaustilaa voidaan tarkistaa myös akun ollessa irrotettuna. Jos painiketta painettaessa ei yhtään LED:iä syty, on akku vi- allinen, ja se täytyy vaihtaa. Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain puutarhalaitteen ollessa pysähdyksissä. Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräk- käin ja sammuu hetkeksi. Akku on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jäl- keen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu. Lämpötilavalvonnan näyttö Punainen lämpötilavalvonnan LED viestittää, että akku tai puutarhalaitteen elektroniikka (asennetulla akulla) ei ole par- haalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei toimi tai toimii vajaalla teholla. Akun lämpötilavalvonta Punainen LED vilkkuu, kin painetaan painiketta tai käynnis- tyskytkintä (akun ollessa paikallaan): Akku on käyttölämpöti- la-alueen – 10 °C ... +60 °C ulkopuolella. Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa optimaalisen lämpötila-alueen. Puutarhalaitteen elektroniikan lämpötilavalvonta Punainen LED palaa pysyvästi, kun käynnistyskytkintä pai- netaan: Puutarhalaitteen elektroniikan lämpötila on alle 5 °C tai yli 75 °C. Yli 90 °C lämpötilassa puutarhalaitteen elektroniikka kytkey- tyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alu- een. Leikkuuteho (akun käyttöaika) Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuk- sista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuu- korkeudesta. Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niinikään leikkuutehoa (akun käyttöaikaa). Leikkuutehon (akun käyttöajan) optimoimiseksi, on suositel- tavaa leikata nurmikko useammin, suurentaa leikkuukorkeut- ta ja liikkua kohtuullisella nopeudella. Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuute- hon yhteyden akun yhden latauksen puitteissa. AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional LED-merkkivalo Akun kapasiteetti 3 vihreä LED palaa jatkuvasti ≥ 2/3 2 vihreä LED palaa jatkuvasti ≥ 1/3 1 vihreä LED palaa jatkuvasti ≤ 1/3 1 vihreä LED vilkkuu Varalla OBJ_BUCH-1584-004.book Page 88 Tuesday, April 16, 2013 11:34 AMSuomi | 89 Bosch Power Tools F 016 L70 847 | (16.4.13) Käyttöajan pidentämiseksi voit hankkia lisäakun tai akun, jon- ka kapasiteetti (Ah) on suurempi Bosch-puutarhatuotteiden sopimusmyymälän kautta. Vianetsintä Leikkuuolosuhteet Hyvin kevyt, kuiva ruoho Kevyt, kuiva ruoho Leikkuuteho (Rotak 32 LI) jopa 150 m

Leikkuuteho (Rotak 32 LI High Power) jopa 300 m

6cm4cm 8cm4cm STOP Vian oire Mahdolliset vikalähteet Korjaus Puutarhalaite ei toimi Tukkeutuma mahdollinen Irrota virtapiirin katkaisin: Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Akku ei ole täydessä latauksessa Akun lataus Akkua ei ole asennettu tai se on asennettu väärin Akun asennus Ruoho on liian pitkä Aseta suurempi leikkuukorkeus ja kallista puutar- halaitetta lähtökuormituksen pienentämiseksi Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu- korkeus Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä Virtapiirin katkaisinta ei ole asennettu oikein/ kokonaan Asenna oikein Moottori käynnistyy pienellä viiveellä kun käynnis- tyskytkintä painetaan Pidä käynnistyskytkintä painettuna n. 1 –3 s, moottorin käynnistämiseksi Moottori käynnistyy ja pysähtyy sitten uudel- leen Akku ei ole täydessä latauksessa Akun lataus Virtapiirin katkaisinta ei ole asennettu oikein/kokonaan Asenna oikein Akkua ei ole asennettu tai se on asennettu väärin Akun asennus Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä Aseta suurempi leikkuukorkeus Puutarhalaite käy kat- konaisesti Puutarhalaitteen sisäisessä johdotuksessa vika Hakeudu asiakaspalveluun Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu- korkeus Puutarhalaite jättää epätasaisen leikkuujäl- jen ja/tai Moottori työskentelee raskaasti Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus Terä on tylsä Terän vaihto Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Terä asennettu väärinpäin Asenna terä oikeinpäin OBJ_BUCH-1584-004.book Page 89 Tuesday, April 16, 2013 11:34 AM90 | Suomi F 016 L70 847 | (16.4.13) Bosch Power Tools Hoito ja huolto Akun hoito Huom! Pysäytä puutarhalaite, avaa virtapiirin katkai- sin ja irrota akku ja ruohonkokoojasäiliö, ennen kuin suoritat säätö- tai puhdistustöitä. Käytä aina puutarhakäsineitä, kun työskentelet terävi- en terien alueella. Akun optimaalisen hyödyn takaamiseksi, ota huomioon seu- ravat ohjeet ja toimenpiteet: – Suojaa akku kosteudelta ja vedeltä. – Varastoi akku vain lämpötila-alueella 0 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä. – Älä jätä akkua laitteeseen suoraan auringonpaisteeseen. – Akun optimaalinen säilytyslämpötila on 5 °C. – Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh- taalla ja kuivalla siveltimellä. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Älä heitä puutarhalaitteita, latauslaitteita tai akkuja/paristoja talousjätteisiin! Leikkuuteho (akun käyttöaika) ei ole riit- tävä Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus ja kävele hitaam- min Ruoho liian pitkä Aseta suurempi leikkuukorkeus ja kävele hitaam- min Ruoho on liian kosteaa tai märkää Odota, kunnes ruoho on kuivunut ja kävele hitaam- min Ruoho on tiheää Suurenna leikkuukorkeutta, liiku hitaammin ja leik- kaa useammin Voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta Hakeudu asiakaspalveluun Puutarhalaitteen käyn- nistyksen jälkeen leik- kuuterä ei pyöri Ruoho tukkii terän Sammuta puutarhalaite Poista tukkeutuma (käytä aina puutarhakäsineitä) Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm) Voimakas värinä/melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm) Terä on vahingoittunut Terän vaihto Lataaminen ei ole mahdollista Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaihda tarvit- taessa akku uuteen Akku on viallinen, koska akun sisällä on tehokatkos (kennoissa) Vaihda akku uuteen LED-näytöt eivät syty, kun pistotulppa on lii- tetty pistorasiaan Latauslaitteen verkkopistotulppaa ei ole liitetty (oi- kein) Liitä pistotulppa (kunnolla) pistorasiaan Pistorasia, verkkojohto tai latauslaite on viallinen Tarkista verkkojännite ja anna tarvittaessa Bosch- sähkötyökalujen sopimushuollon tarkistaa lataus- laite/verkkojohto Vian oire Mahdolliset vikalähteet Korjaus OBJ_BUCH-1584-004.book Page 90 Tuesday, April 16, 2013 11:34 AMEλληνικά | 91 Bosch Power Tools F 016 L70 847 | (16.4.13) Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mu- kaan käyttökelvottomat sähkö- ja elektroniikka- laitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käy- tetyt akut/paristot täytyy kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätykseen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”. Oikeus teknisiin muutoksiin pidätetään.
