BRUGSANVISNING Rotak 32 LI HP BOSCH

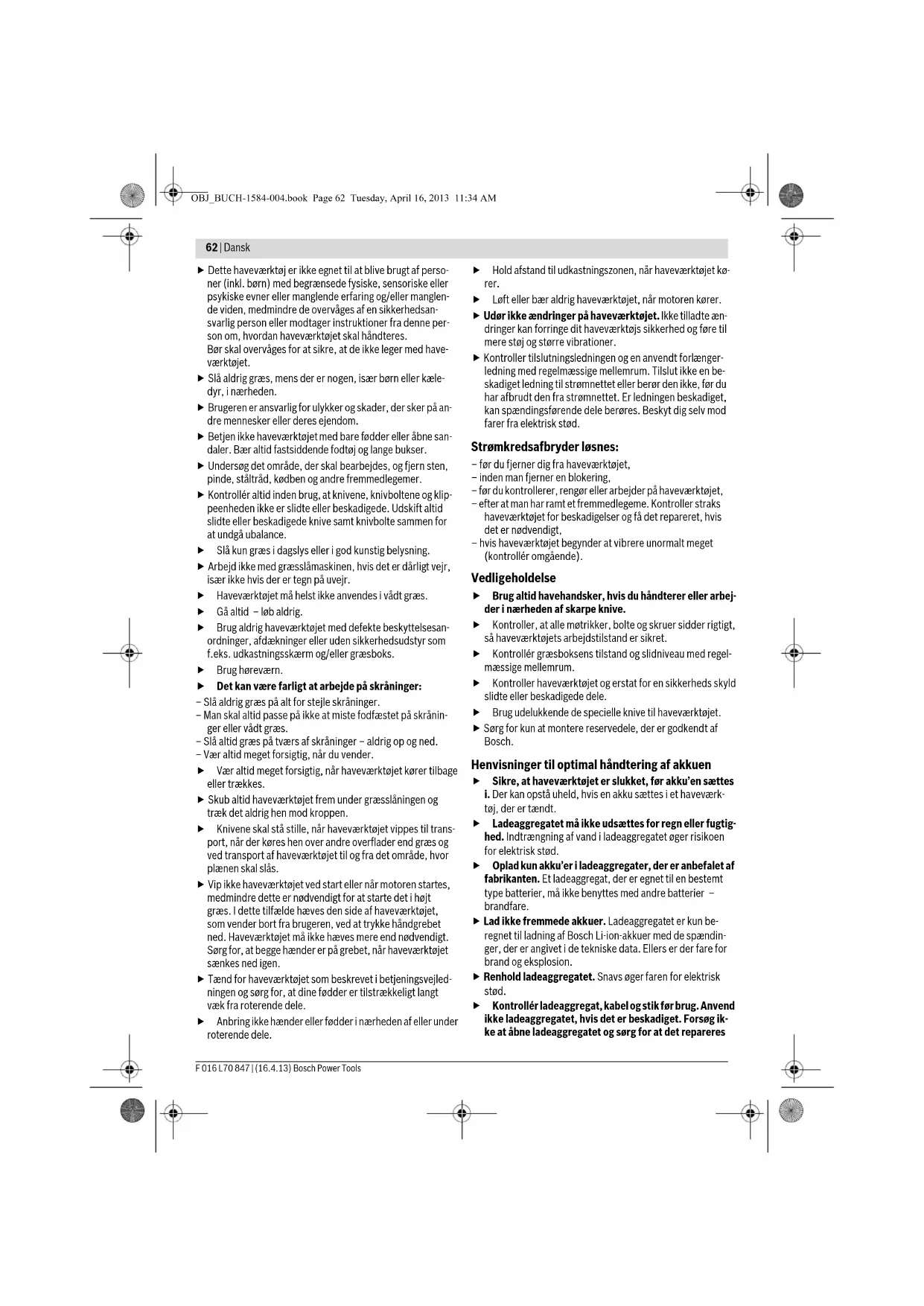

i. Der kan opstå uheld, hvis en akku sættes i et haveværk-

tøj, der er tændt. Ladeaggregatet må ikke udsættes for regn eller fugtig- hed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød. Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. Lad ikke fremmede akkuer. Ladeaggregatet er kun be- regnet til ladning af Bosch Li-ion-akkuer med de spændin- ger, der er angivet i de tekniske data. Ellers er der fare for brand og eksplosion. Renhold ladeaggregatet. Snavs øger faren for elektrisk stød. Kontrollér ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ik- ke at åbne ladeaggregatet og sørg for at det repareres OBJ_BUCH-1584-004.book Page 62 Tuesday, April 16, 2013 11:34 AMDansk | 63 Bosch Power Tools F 016 L70 847 | (16.4.13) af kvalificerede fagfolk, og at der kun benyttes origina- le reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød. Anvend ikke ladeaggregatet på let brændbar under- grund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Pas på! Ladeaggregatet bliver varmt under opladningen. Brandfare! Brug kun Bosch akkuerne, der er beregnet til dette ha- veværktøj. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare. Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontak- terne. En kortslutning mellem akku-kontakterne øger risi- koen for personskader i form af forbrændinger. Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Åben ikke akkuen. Fare for kortslutning. Beskyt akkuen mod varme (f.eks. også mod varige sol- stråler, brand, vand og fugtighed). Fare for eksplosion. Kortslut ikke akkuen. Fare for eksplosion. Beskadiges akkuen eller bruges den forkert, kan der si- ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde mellem 0 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om somme- ren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Symboler De efterfølgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet. Beregnet anvendelse Haveværktøjet er beregnet til græsslåning i private haver. Tekniske data Symbol Betydning Reaktionsretning Bevægelsesretning Brug beskyttelseshandsker Vægt Start Stop Tilladt handling Forbudt handling Tilbehør/reservedele Akku-plæneklipper Rotak 32 LI Rotak 32 LI High Power Typenummer 3 600 H85 D*0 3 600 H85 D*1 Knivbredde cm 32 32 Slåhøjde mm 30 – 60 30 – 60 Volumen, græsboks l3131 Vægt svarer til EPTA-Procedure 01/2003 kg 10,4 10,4 Serienummer se typeskilt på haveværktøjet Akku Li-Ion Li-Ion Typenummer F 016 800 302 F 016 800 301 Nominel spænding V= 36 36 Kapacitet Ah 1,3 2,6 Ladetid (tom akku)** min 60 95 Antal akkuceller

**med ladeaggregat AL 3620 CV Professional Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere. OBJ_BUCH-1584-004.book Page 63 Tuesday, April 16, 2013 11:34 AM64 | Dansk F 016 L70 847 | (16.4.13) Bosch Power Tools Støj-/vibrationsinformation Måleværdier for støj beregnet iht. 2000/14/EF (1,60 m høj- de, 1 m afstand). Maskinens A-vægtede støjniveau er typisk: Lydtryksniveau 74 dB(A); lydeffektniveau 86 dB(A). Usik- kerhed K =0,42 dB. Samlede svingningsværdier (vektorsum for tre retninger) be- regnet iht. EN 60335: Svingningsemissionsværdi

, Usikkerhed K=1,5 m/s

Ladestrøm A4,04,0 Tilladt temperaturområde for opladning °C 0 –45 0–45 Vægt svarer til EPTA-Procedure 01/2003 kg 1,0 1,0 Beskyttelsesklasse /II /II Akku-plæneklipper Rotak 32 LI Rotak 32 LI High Power **med ladeaggregat AL 3620 CV Professional Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Handlingsmål Fig. Leveringsomfang 1 Montering af bøjlegrebene 2 Græsboks føjes sammen 3 Græsboks sættes i/tages af 4 Opladning af akku 5 Akku sættes i 6 Strømkredsafbryder løsnes og stilles i parke- ringsposition

Slåhøjde indstilles 8 Tænding 9 Arbejdsanvisninger 10 Slukning, Strømkredsafbryder løsnes: 11 Akku tages ud 12 Vedligeholdelse af kniv 13 Valg af tilbehør 14 OBJ_BUCH-1584-004.book Page 64 Tuesday, April 16, 2013 11:34 AMDansk | 65 Bosch Power Tools F 016 L70 847 | (16.4.13) Ibrugtagning For din egen sikkerheds skyld Pas på! Sluk for haveværktøjet, løsn strømkredsafbry- deren og fjern akkuen, før vedligeholdelses- eller ren- gøringsarbejde gennemføres. Gør det samme, hvis kontaktledningen er beskadiget, hvis der er blevet skå- ret i den eller hvis den har viklet sig sammen. Når haveværktøjet slukkes, roterer knivene sig i endnu et par sekunder. Pas på – berør ikke den roterende skærekniv. Opladning af akku Anvend ikke noget andet ladeaggregat. Det medlevere- de ladeaggregat er afstemt i forhold til den Li-ion-akku, der er monteret i haveværktøjet. Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på ladeaggregatets ty- peskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V. Akkuen er udstyret med en temperaturovervågning, som kun tillader en ladning i et temperaturområde mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen. Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for- kortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes haveværktøjet med en beskyttelseskontakt: Skærekniven bevæger sig ikke mere. Tryk efter automatisk slukning af have- værktøjet ikke mere på start-stop-kontak- ten. Akkuen kan blive beskadiget. Opladning Opladningen starter, så snart netstikket netstikket til ladeag- gregatet stættes i stikdåsen og akkuen placeres i ladeskak- ten. Den intelligente ladeproces gør, at akkumulatorens ladetil- stand automatisk erkendes og lades med den mest velegnede ladestrøm, afhængigt af akkumulatorens temperatur og spænding. Derved skånes akkumulatoren og er altid opladet 100 %, når den opbevares i ladeaggregatet. Hurtig opladning Hurtigopladningen signaliseres ved, at den grønne LED-lam- pe blinker. Lampeelement på akkuen: Under opladningen lyser og sluk- ker akkuens tre grønne LED-lamper kort en ad gangen. Akku- en er helt opladet, når de tre grønne LED-lamper lyser hele ti- den. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper igen. Bemærk: Hurtigopladningen er kun mulig, hvis akkumulato- rens temperatur er i det tilladte ladetemperaturområde, se af- snit „Tekniske data“. Akkuopladning Når den grønne LED-lampe lyser konstant, betyder det, at akkuen er helt opladet. Der høres desuden en signaltone i ca. 2 sekunder, hvilket sig- naliserer, at akkuen er 100 % opladt. Herefter kan akkumulatoren tages ud til øjelikkelig brug. Er akkuen ikke sat i, betyder et konstant grønt lys i LED-lam- pen, at netstikket er sat i stikdåsen og at ladeaggregatet er klart. Akku-temperatur under 0 °C eller over 45 °C Ses et konstant rødt lys i LED-lampen, ligger akkuens tem- peratur uden for hurtigopladningstemperaturområdet på 0 °C – 45 ° C. Så snart det tilladte temperaturområde er nået, kobler ladeaggregatet automatisk om til hurtigopladning. Er akkuens temperatur uden for det tilladte ladetemperatur- område, lyser akkuens røde LED-lampe, når akkuen sættes i ladeaggregatet. Opladning er ikke mulig AL 3640 CV Professional AL 3620 CV Professional PAS PÅ AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 65 Tuesday, April 16, 2013 11:34 AM66 | Dansk F 016 L70 847 | (16.4.13) Bosch Power Tools Hvis opladningen ikke er mulig på grund af en anden fejl, sig- naliseres dette ved, at den røde LED-lampe blinker. Opladningen kan ikke starte og det er ikke muligt at oplade ak- kuen (se afsnit „Fejlsøgning“). Tips vedr. opladning Opladningsaggregatet kan blive varmt, hvis det oplades hele tiden eller en opladningscyklus følger den næste uden afbry- delser. Dette er dog uden betydning og er ikke tegn på en tek- nisk defekt af ladeaggregatet. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaffelse. Akku-køling (Active Air Cooling) Ventilatorstyringen, der er integreret i ladeaggregatet, over- våger temperaturen for den isatte akku. Ligger akkutempera- turen over 30 °C, køles akkuen til den optimale ladetempera- tur vha. en ventilator. Den tændte ventilator producerer en ventilatorlyd. Går ventilatoren ikke, ligger akkutemperaturen i det optimale ladetemperaturområde eller ventilatoren er defekt. I dette til- fælde forlænges akkuens ladetid. Arbejdsvejledning Akku-ladetilstandsindikator Akkuen er udstyret med en ladetilstandsindikator, der viser akkuens ladetilstand. Ladetilstandsindikatoren består af 3 grønne LED-lamper. Betjen tasten til ladetilstandsindikatoren for at aktivere lade- tilstandsindikatoren. Ladetilstandsindikatoren slukker auto- matisk efter ca. 5 sekunder. Ladetilstanden kan også kontrolleres, når akkuen er fjernet. Lyser der ikke nogen LED-lampe, når der trykkes på tasten, er akkuen defekt og skal skiftes. Af sikkerhedstekniske grunde kan ladetilstanden kun kontrol- leres, når haveværktøjet står stille. Under opladningen lyser og slukker akkuens tre grønne LED- lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper igen. Visning for temperaturovervågning Den røde LED-lampe i indikatoren til temperaturovervågning signaliserer, at akkuen eller haveværktøjets elektroniske sy- stem (når akkuen er sat i) ikke er i det optimale temperatur- område. I dette tilfælde arbejder haveværktøjet ikke eller ikke med fuld kapacitet. Temperaturovervågning af akkuen Den røde LED-lampe blinker, når der trykkes på tasten eller start-stop-kontakten (når akkuen er sat i): Akkuen er uden for driftstemperaturområdet fra – 10 °C til +60 °C. Ved temperaturer over 70 °C slukker akkuen, til den befinder sig i det tilladte temperaturområde igen. Temperaturovervågning for haveværktøjets elektroniske system Den røde LED-lampe lyser konstant, når der trykkes på start- stop-kontakten: Temperaturen for haveværktøjets elektroni- ske system er under 5 °C eller mere end 75 °C. Ved temperaturer over 90 °C slukker haveværktøjets elektro- niske system, til det befinder sig i det tilladte driftstempera- turområde igen. Snitkapacitet (akku-løbetid) Slåkapaciteten (akku-løbetid) afhænger af græssets egenska- ber f.eks. græssets tæthed, fugtighed, græslængde og slåhøj- de. Tændes og slukkes haveværktøjet hyppigt under græslånin- gen, reduceres slåkapaciteten ligeledes (akku-løbetid). For at optimere slåkapaciteten (akku-løbetid) anbefales det at slå græsset noget oftere, øge slåhøjden og gå med normalt tempo. Eksemplet forneden viser sammenhængen mellem slåhøjde og slåkapacitet for en akkuopladning. Løbetiden forlænges ved at købe en ekstra akku eller en akku med større kapacitet (Ah) hos et autoriseret servicecenter for Bosch haveværktøj. Kontrollampe Akku-kapacitet Konstant lys 3 grøn LED-lampe ≥ 2/3 Konstant lys 2 grøn LED-lampe ≥ 1/3 Konstant lys 1 grøn LED-lampe ≤ 1/3 Blinklys 1 grøn LED-lampe Reserve Snitbetingelser Meget lyst, tørt græs Lyst, tørt græs Slåkapacitet (Rotak 32 LI) op til 150 m
