BRUKSANVISNING Rotak 32 LI HP BOSCH

(kontrollér omgående).

Slåkapacitet (Rotak 32 LI)

Slåkapaciteten (akku-

Säkerhetsanvisningar

Obs! Läs noggrant igenom anvisningarna. Gör dig förtro-

gen med trädgårdsredskapets manöverorgan och dess

korrekta användning. Förvara bruksanvisningen för

Beskrivning av symbolerna på trädgårdsredska-

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer som står i närheten inte skadas

av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från träd-

gårdsredskapet när det är igång.

Se upp: Berör inte roterande knivar. Knivarna är

vassa. Se till att tår eller fingrar inte skadas.

Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet och ta bort strömkrets-

brytaren även om trädgårdsredskapet endast

under en kort tid lämnas utan uppsikt.

OBJ_BUCH-1584-004.book Page 68 Tuesday, April 16, 2013 11:34 AMSvenska | 69

Bosch Power Tools F 016 L70 847 | (16.4.13)

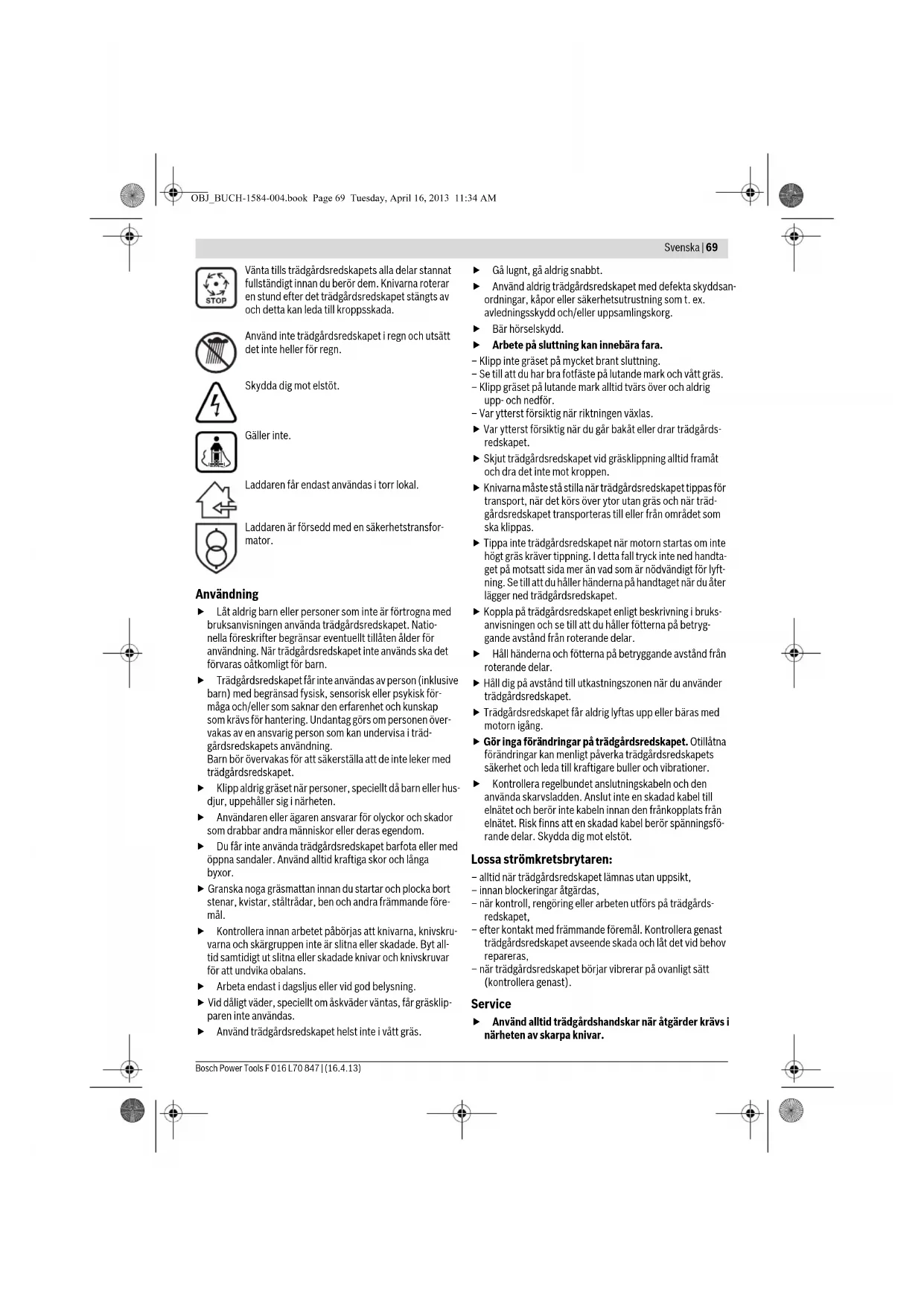

Vänta tills trädgårdsredskapets alla delar stannat

fullständigt innan du berör dem. Knivarna roterar

en stund efter det trädgårdsredskapet stängts av

och detta kan leda till kroppsskada.

Använd inte trädgårdsredskapet i regn och utsätt

det inte heller för regn.

Skydda dig mot elstöt.

Laddaren får endast användas i torr lokal.

Laddaren är försedd med en säkerhetstransfor-

 Låt aldrig barn eller personer som inte är förtrogna med

bruksanvisningen använda trädgårdsredskapet. Natio-

nella föreskrifter begränsar eventuellt tillåten ålder för

användning. När trädgårdsredskapet inte används ska det

förvaras oåtkomligt för barn.

 Trädgårdsredskapet får inte användas av person (inklusive

barn) med begränsad fysisk, sensorisk eller psykisk för-

måga och/eller som saknar den erfarenhet och kunskap

som krävs för hantering. Undantag görs om personen över-

vakas av en ansvarig person som kan undervisa i träd-

gårdsredskapets användning.

Barn bör övervakas för att säkerställa att de inte leker med

 Klipp aldrig gräset när personer, speciellt då barn eller hus-

djur, uppehåller sig i närheten.

 Användaren eller ägaren ansvarar för olyckor och skador

som drabbar andra människor eller deras egendom.

 Du får inte använda trädgårdsredskapet barfota eller med

öppna sandaler. Använd alltid kraftiga skor och långa

 Granska noga gräsmattan innan du startar och plocka bort

stenar, kvistar, ståltrådar, ben och andra främmande före-

 Kontrollera innan arbetet påbörjas att knivarna, knivskru-

varna och skärgruppen inte är slitna eller skadade. Byt all-

tid samtidigt ut slitna eller skadade knivar och knivskruvar

för att undvika obalans.

 Arbeta endast i dagsljus eller vid god belysning.

 Vid dåligt väder, speciellt om åskväder väntas, får gräsklip-

paren inte användas.

 Använd trädgårdsredskapet helst inte i vått gräs.

 Gå lugnt, gå aldrig snabbt.

 Använd aldrig trädgårdsredskapet med defekta skyddsan-

ordningar, kåpor eller säkerhetsutrustning som t. ex.

avledningsskydd och/eller uppsamlingskorg.

 Arbete på sluttning kan innebära fara.

– Klipp inte gräset på mycket brant sluttning.

– Se till att du har bra fotfäste på lutande mark och vått gräs.

– Klipp gräset på lutande mark alltid tvärs över och aldrig

– Var ytterst försiktig när riktningen växlas.

 Var ytterst försiktig när du går bakåt eller drar trädgårds-

 Skjut trädgårdsredskapet vid gräsklippning alltid framåt

och dra det inte mot kroppen.

 Knivarna måste stå stilla när trädgårdsredskapet tippas för

transport, när det körs över ytor utan gräs och när träd-

gårdsredskapet transporteras till eller från området som

 Tippa inte trädgårdsredskapet när motorn startas om inte

högt gräs kräver tippning. I detta fall tryck inte ned handta-

get på motsatt sida mer än vad som är nödvändigt för lyft-

ning. Se till att du håller händerna på handtaget när du åter

lägger ned trädgårdsredskapet.

 Koppla på trädgårdsredskapet enligt beskrivning i bruks-

anvisningen och se till att du håller fötterna på betryg-

gande avstånd från roterande delar.

 Håll händerna och fötterna på betryggande avstånd från

 Håll dig på avstånd till utkastningszonen när du använder

 Trädgårdsredskapet får aldrig lyftas upp eller bäras med

 Gör inga förändringar på trädgårdsredskapet. Otillåtna

förändringar kan menligt påverka trädgårdsredskapets

säkerhet och leda till kraftigare buller och vibrationer.

 Kontrollera regelbundet anslutningskabeln och den

använda skarvsladden. Anslut inte en skadad kabel till

elnätet och berör inte kabeln innan den frånkopplats från

elnätet. Risk finns att en skadad kabel berör spänningsfö-

rande delar. Skydda dig mot elstöt.

Lossa strömkretsbrytaren:

– alltid när trädgårdsredskapet lämnas utan uppsikt,

– innan blockeringar åtgärdas,

– när kontroll, rengöring eller arbeten utförs på trädgårds-

– efter kontakt med främmande föremål. Kontrollera genast

trädgårdsredskapet avseende skada och låt det vid behov

– när trädgårdsredskapet börjar vibrerar på ovanligt sätt

(kontrollera genast).

 Använd alltid trädgårdshandskar när åtgärder krävs i

närheten av skarpa knivar.

OBJ_BUCH-1584-004.book Page 69 Tuesday, April 16, 2013 11:34 AM70 | Svenska

F 016 L70 847 | (16.4.13) Bosch Power Tools

 Granska att alla muttrar, bultar och skruvar sitter stadigt

fast; detta garanterar att trädgårdsredskapets tillförlitlig-

 Kontrollera regelbundet uppsamlingskorgens tillstånd och

 Kontrollera trädgårdsredskapet och byt av säkerhetsskäl

ut förslitna och skadade delar.

 Använd endast knivar som är avsedda för detta trädgårds-

 Kontrollera att reservdelarna är av Bosch-fabrikat.

Anvisningar för korrekt hantering av batterimo-

 Kontrollera att trädgårdsredskapet är frånkopplat

innan batteriet sätts in. Sätt inte in batteriet i ett inkopp-

lat trädgårdsredskap detta kan leda till olyckor.

 Skydda laddaren mot regn och väta. Tränger vatten in i

laddaren ökar risken för elektrisk stöt.

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

 Ladda inte batterimoduler av främmande fabrikat. Lad-

daren är lämplig endast för laddning av Bosch li-jonbatteri-

moduler med den spänning som anges i Tekniska data. I

annat fall finns risk för brand och explosion.

 Håll laddaren ren. Förorening kan leda till elektrisk stöt.

 Kontrollera laddare, kabel och stickkontakt före varje

användning. En skadad laddare får inte användas. Du

får själv aldrig öppna laddaren, låt den repareras av

kvalificerad fackman och endast med originalreserv-

delar. Skadade laddare, ledningar eller stickkontakter

ökar risken för elektrisk stöt.

 Använd inte laddaren på lättantändligt underlag (t. ex.

papper, textilier mm) resp. i brännbar omgivning. Vid

laddningen värms laddaren upp vilket kan medföra brand-

 Använd endast Bosch batterier som är avsedda för

trädgårdsredskapet. Om andra batterier används, finns

risk för kroppsskada och brand.

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batterimodulens kontakter kan leda till brännskador eller

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

 Öppna inte batteriet. Detta kan leda till kortslutning.

 Skydda batteriet mot hög värme som t. ex. längre sol-

bestrålning, eld, vatten och fukt. Explosionsrisk förelig-

 Kortslut inte batterimodulen. Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Skydda batterimodulen mot fukt och vatten.

 Batterimodulen får endast lagras inom ett temperaturom-

råde mellan 0 °C och 50 °C. Låt därför inte batterimodu-

len t. ex. på sommaren ligga kvar i bilen.

 Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna bidrar till bättre och

säkrare användning av trädgårdsredskapet.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i en hemträd-

Tillbehör/reservdelar

Buller-/vibrationsdata

Mätvärdena för buller har tagits fram baserande på

2000/14/EG (1,60 m höjd, 1 m avstånd).

Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycks-

nivå 74 dB(A); ljudeffektnivå 86 dB(A). Onoggrannhet

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60335 uppfyller

bestämmelserna i direktiven 2011/65/EU, 2004/108/EG,

2006/42/EG, 2000/14/EG.

ningsmetod för överensstämmelse enligt bilaga VI.

Nämnd provningsanstalt:

Volym, uppsamlingskorg

se dataskylten på trädgårdsredskapet

Tillåtet temperaturområde för laddning

Tillåtet temperaturområde för laddning

Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera.

F 016 L70 847 | (16.4.13) Bosch Power Tools

2000/14/EG) fås från:

 Obs! Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet, ta loss strömkretsbrytaren

och bort batteriet. Detta gäller även för skadad, snittad

eller tilltrasslad nätsladd.

 Efter frånkoppling av trädgårdsredskapet rör sig kni-

varna ännu några sekunder.

 Varning – berör inte den roterande kniven.

 Använd inte en laddare av annat fabrikat. Den medleve-

rerade laddaren är anpassad till i trädgårdsredskapet mon-

terat li-jonbatteri.

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på laddarens

typskylt. Laddare märkta med 230 V kan även anslutas till

Batterimodulen är försedd med en temperaturövervakning

som endast tillåter uppladdning inom ett temperaturområde

mellan 0 ° C och 45 ° C. Härvid uppnår batterimodulen en lång

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Litium-jonbatteriet är genom ”Electronic Cell Protection

(ECP)” skyddat mot djupurladdning. Vid urladdat batteri

kopplar skyddskopplingen från trädgårdsredskapet: Kniven

roterar inte längre.

Tryck inte på strömställaren efter det träd-

gårdsredskapet automatiskt kopplats från.

Risk finns för att batterimodulen skadas.

Laddningen startar när stickproppen anslutits till vägguttaget

och batterimodulen placerats i laddningsschaktet.

Den intelligenta laddningsmetoden registrerar automatiskt

batterimodulens laddningstillstånd och laddar i relation till

batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det alltid är fulladdat

när det sitter kvar i laddaren.

Pågående snabbladdning signaleras med blinkande grön

Indikeringselement på batteriet: Under laddning tänds batte-

rimodulens tre gröna lysdioder i följd och slocknar efter en

kort stund. Batterimodulen är fullständigt uppladdad när de

tre gröna lysdioderna är permanent tända. Ungefär 5 minuter

efter det batterimodulen är fullständigt uppladdad slocknar

de tre gröna lysdioderna.

Anvisning: Snabbladdning är endast möjlig när batteriets

temperatur ligger inom tillåtet laddtemperaturområde, se

avsnitt ”Tekniska data”.

Batterimodulen laddad

Montering av bygelhandtag 2

Hopsättning av uppsamlingskorgen 3

Insättning/borttagning av uppsamlingskorgen 4

Batteriets laddning 5

Så här sätts batteriet in 6

Ta loss strömkretsbrytaren och ställ den i par-

Inställning av snitthöjd 8

Arbetsanvisningar 10

Urkoppling, Lossa strömkretsbrytaren: 11

Så här tas batteriet bort 12

Underhåll av kniv 13

Bosch Power Tools F 016 L70 847 | (16.4.13)

En konstant tänd grön lysdiod signalerar att batterimodu-

len är fullständigt uppladdad.

Dessutom avges under ca 2 sekunder en signal som akustiskt

signalerar att batteriet är fulladdat.

Batterimodulen kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tända

gröna lysdioden att nätsladden är ansluten till vägguttaget

och att laddaren är klar för användning.

Batteriets temperatur underskrider 0 °C eller

överskrider 45 °C Den konstant tända röda lysdioden signalerar att batteri-

modulens temperatur ligger utanför temperaturområdet för

snabbladdning på 0 °C –45 °C. När tillåtet temperaturom-

råde uppnås, kopplar laddaren automatiskt om till snabbladd-

Om batterierna inte ligger inom tillåtet temperaturområde för

laddning tänds den röda lysdioden när batterimodulen place-

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med

blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp

(se avsnitt ”Felsökning”).

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddnings-

cykler utan avbrott kan laddaren bli varm. Detta är utan bety-

delse och är inte ett tecken på att laddaren har en teknisk

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Kylning av batterimodul (Active Air Cooling)

Fläktstyrningen i laddaren övervakar temperaturen i batteri-

modulen. Om batteritemperaturen överskrider 30 °C kyler

fläkten batterimodulen tills en optimal laddningstemperatur

uppnåtts. Den påkopplade fläkten alstrar ett visst ljud.

Om fläkten inte startar ligger batteritemperaturen inom opti-

malt temperaturområde för laddning eller så är fläkten defekt.

I detta fall förlängs batterimodulens laddningstid.

Batteriets laddningsindikering

Batterimodulen är försedd med en laddningsdisplay som

visar batteriernas laddningstillstånd. Laddningsindikatorn

har 3 gröna lysdioder.

Tryck på knappen för laddningsindikatorn för aktivering av

laddningsindikatorn. Efter ca 5 sekunder slocknar laddnings-

indikatorn automatiskt.

Laddningstillståndet kan kontrolleras även på uttagen batteri-

Om ingen lysdiod tänds när knappen trycks ned, är

batterimodulen defekt och måste bytas ut.

Av säkerhetsskäl kan laddningstillståndet endast avfrågas när

trädgårdsredskapet är avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i

följd och slocknar efter en kort stund. Batterimodulen är full-

ständigt uppladdad när de tre gröna lysdioderna är perma-

nent tända. Ungefär 5 minuter efter det batterimodulen är

fullständigt uppladdad slocknar de tre gröna lysdioderna.

Display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning

signalerar om batterimodulen eller trädgårdsredskapets elek-

tronik (vid monterad batterimodul) inte ligger inom optimalt

temperaturområde. I detta fall fungerar trädgårdsredskapet

inte alls eller med nedsatt effekt.

Batterimodulens temperaturövervakning

Den röda lysdioden blinkar när knappen eller strömställaren

Till/Från trycks (vid insatt batterimodul): Batterimodulen lig-

ger utanför temperaturområdet för drift mellan – 10 °C och

Vid en temperatur över 70 °C kopplas batterimodulen från

tills den åter ligger inom optimalt temperaturområde.

Temperaturövervakning av trädgårdsredskapets

Den röda lysdioden lyser vid tryckt strömställare Till/Från

permanent: Temperaturen i trädgårdsredskapets elektronik

underskrider 5 °C eller överskrider 75 °C.

Vid en temperatur över 90 °C kopplar trädgårdsredskapets

elektronik från tills elektroniken åter ligger inom tillåtet tem-

peraturområde för drift.

AL 3640 CV Professional

F 016 L70 847 | (16.4.13) Bosch Power Tools

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livslängd) är beroende av gräsets

egenskaper, täthet, fuktighet, längd och snitthöjd.

Ofta upprepat till- och frånslag av trädgårdsredskapet under

gräsklippning reducerar även snitteffekten (batteriets bruks-

För optimering av snittkapaciteten (batterimodulens livs-

längd) rekommenderar vi att ofta klippa gräset, öka snitthöj-

den och att gå fram med måttlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthöjd

och snittkapacitet för en batteriladdning.

För att öka brukstiden kan ett extra batteri eller ett batteri

med högre kapacitet (Ah) beställas hos en auktoriserad servi-

cestation för Bosch trädgårdsredskap.

STOP Symptom Möjlig orsak Åtgärd

Eventuellt tilltäppt Lossa strömkretsbrytaren:

Kontrollera trädgårdsredskapets undre sida och

rensa vid behov (använd alltid trädgårdshandskar)

Sekundärbatteriet inte fulladdat Batteriets laddning

Batterimodulen inte (korrekt) insatt Insättning av batteri

Gräset är för långt Ställ in större snitthöjd och tippa trädgårdsredska-

pet för att i början reducera belastningen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Sekundärbatteriet för kallt/hett Värm/kyl sekundärbatteriet

Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in

Motorn startar med en kort fördröjning när ström-

ställaren manövreras

Starta motorn genom att hålla strömställaren

Till/Från nedtryckt för ca 1 – 3 s

Sekundärbatteriet inte fulladdat Batteriets laddning

Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in

Batterimodulen inte (korrekt) insatt Insättning av batteri

Sekundärbatteriet för kallt/hett Värm/kyl sekundärbatteriet

Ställ in större snitthöjd

Trädgårdsredskapets inre kablar defekta Uppsök kundservicen

Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd

Snitthöjden för liten Ställ in större snitthöjd

Kniven är trubbig Byte av knivar

Eventuellt tilltäppt Kontrollera trädgårdsredskapets undre sida och

rensa vid behov (använd alltid trädgårdshandskar)

Kniven monterad i fel riktning Montera kniven i rätt riktning

OBJ_BUCH-1584-004.book Page 74 Tuesday, April 16, 2013 11:34 AMSvenska | 75

Bosch Power Tools F 016 L70 847 | (16.4.13)

Underhåll och service

Batterimodulens skötsel

 Obs! Före underhåll och rengöringsåtgärder koppla

från trädgårdsredskapet, ta loss strömkretsbrytaren

och bort batteriet samt uppsamlingskorgen.

 Använd alltid trädgårdshandskar när åtgärder krävs i

närheten av skarpa knivar.

Beakta följande anvisningar och åtgärder för optimal använd-

ning av batterimodulen:

– Skydda batterimodulen mot fukt och vatten.

– Batterimodulen får endast lagras inom ett temperaturom-

råde mellan 0 °C och 50 °C. Låt därför inte batterimodu-

len t. ex. på sommaren ligga kvar i bilen.

– Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt

– Optimal temperatur för förvaring av batterimodulen är

– Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Kundtjänst och användarrådgivning

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som finns på

trädgårdsredskapets typskylt.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Släng inte trädgårdsredskap, laddare och inte heller batterier

Snitthöjden för liten Ställ in större snitthöjd och gå fram långsammare

För högt gräs Ställ in större snitthöjd och gå fram långsammare

Gräset är vått eller fuktigt Vänta tills gräset torkat och gå långsammare

Gräset är för tätt Ställ in större snitthöjd, gå fram långsammare och

En extra batterimodul kan beställas hos en auktori-

serad servicestation för Bosch trädgårdsredskap

Efter trädgårdsredska-

pets tillslag roterar

Kniven blockeras av gräs Slå från trädgårdsredskapet

Åtgärda tilltäppningen (använd alltid trädgårds-

Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (17 Nm)

Kniven skadad Byte av knivar

Laddning inte möjlig Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepade

gånger sätta in och ta ut batterimodulen, eller byt

batterimodulen vid behov

Batterimodulen defekt, då ett avbrott i batterierna

uppstått (enskilda celler)

Ersätt batterimodulen

rerna tänds inte när

stickproppen ansluts

Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget

Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätspänningen och låt vid behov ladda-

ren granskas av en auktoriserad serviceverkstad

Symptom Möjlig orsak Åtgärd

OBJ_BUCH-1584-004.book Page 75 Tuesday, April 16, 2013 11:34 AM76 | Norsk F 016 L70 847 | (16.4.13) Bosch Power Tools Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

måste obrukbara elektriska och elektroniska

apparater och enligt europeiska direktivet

2006/66/EG felaktiga eller förbrukade batte-

rier separat omhändertas och på miljövänligt

sätt lämnas in för återvinning.

Sekundär-/primärbatterier:

Beakta anvisningarna i avsnittet ”Trans-

port”. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

des av fremmedlegemer som slynges bort.

Opplading av batteriet

Opplading av batteriet 5

batteriet (se avsnitt «Feilsøking»).

LED-tuli Aku mahtuvus
