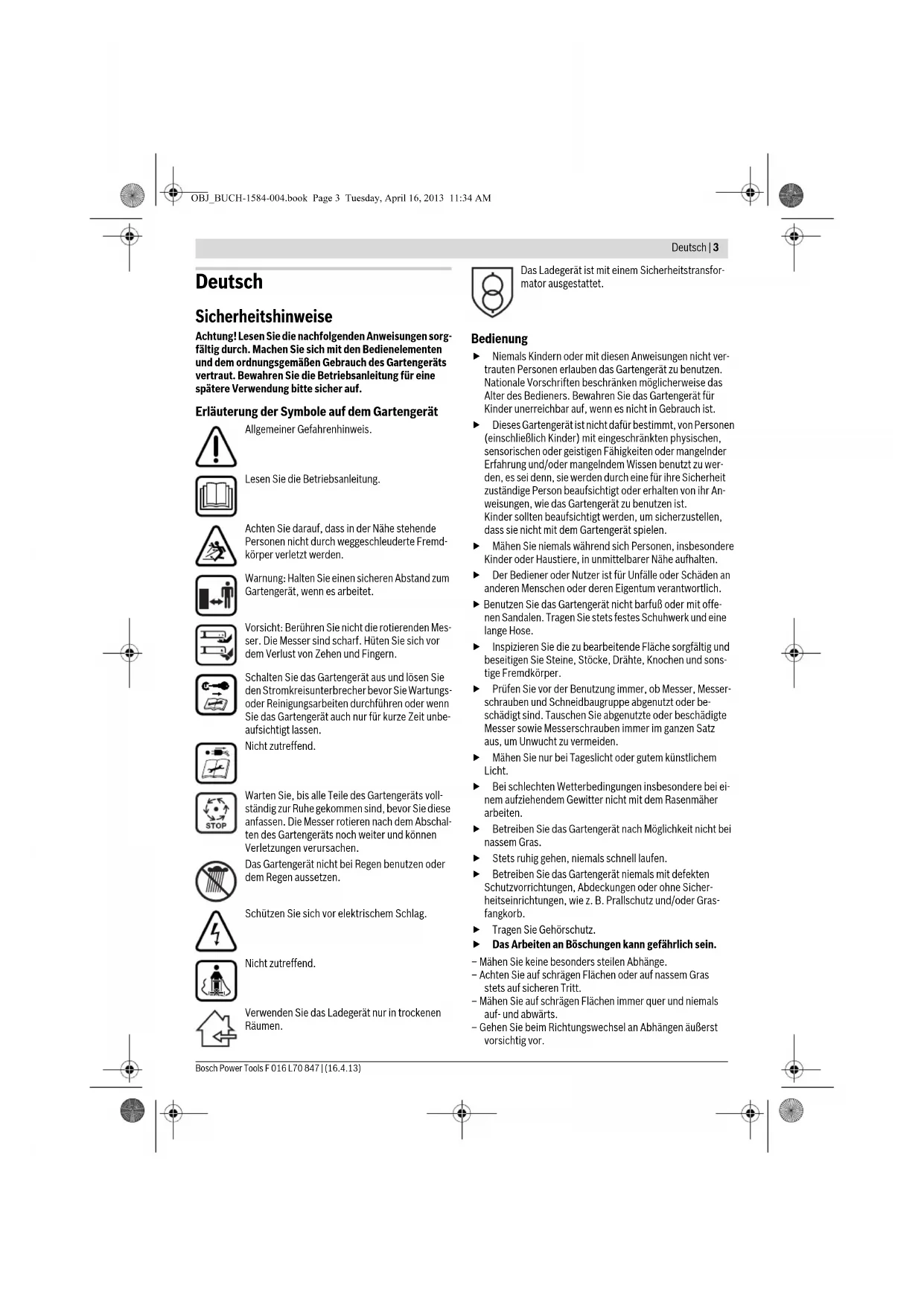

OBJ_BUCH-1584-004.book Page 2 Tuesday, April 16, 2013 11:34 AMDeutsch | 3 Bosch Power Tools F 016 L70 847 | (16.4.13) Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorg- fältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Symbole auf dem Gartengerät Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanleitung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremd- körper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet. Vorsicht: Berühren Sie nicht die rotierenden Mes- ser. Die Messer sind scharf. Hüten Sie sich vor dem Verlust von Zehen und Fingern. Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher bevor Sie Wartungs- oder Reinigungsarbeiten durchführen oder wenn Sie das Gartengerät auch nur für kurze Zeit unbe- aufsichtigt lassen. Nicht zutreffend. Warten Sie, bis alle Teile des Gartengeräts voll- ständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschal- ten des Gartengeräts noch weiter und können Verletzungen verursachen. Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen. Schützen Sie sich vor elektrischem Schlag. Nicht zutreffend. Verwenden Sie das Ladegerät nur in trockenen Räumen. Das Ladegerät ist mit einem Sicherheitstransfor- mator ausgestattet. Bedienung Niemals Kindern oder mit diesen Anweisungen nicht ver- trauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu wer- den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr An- weisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. Mähen Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Benutzen Sie das Gartengerät nicht barfuß oder mit offe- nen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sons- tige Fremdkörper. Prüfen Sie vor der Benutzung immer, ob Messer, Messer- schrauben und Schneidbaugruppe abgenutzt oder be- schädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. Bei schlechten Wetterbedingungen insbesondere bei ei- nem aufziehendem Gewitter nicht mit dem Rasenmäher arbeiten. Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. Stets ruhig gehen, niemals schnell laufen. Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicher- heitseinrichtungen, wie z. B. Prallschutz und/oder Gras- fangkorb. Tragen Sie Gehörschutz. Das Arbeiten an Böschungen kann gefährlich sein. – Mähen Sie keine besonders steilen Abhänge. – Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. – Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. – Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. OBJ_BUCH-1584-004.book Page 3 Tuesday, April 16, 2013 11:34 AM4 | Deutsch F 016 L70 847 | (16.4.13) Bosch Power Tools Gehen Sie beim Rückwärtsgehen oder Ziehen des Garten- geräts äußerst vorsichtig vor. Schieben Sie das Gartengerät beim Mähen immer vor- wärts und ziehen Sie dieses niemals zum Körper hin. Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras be- pflanzte Flächen überqueren und wenn Sie das Gartenge- rät zu und von dem zu mähenden Bereich transportieren. Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie das Gartengerät wieder ablassen. Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße aus- reichend weit von rotierenden Teilen entfernt sind. Bringen Sie Ihre Hände und Füße nicht in die Nähe oder un- ter rotierende Teile. Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. Heben bzw. tragen Sie das Gartengerät niemals bei laufen- dem Motor. Nehmen Sie keine Veränderungen am Gartengerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gartengerätes beeinträchtigen und zu verstärkten Geräu- schen und Vibrationen führen. Prüfen Sie regelmäßig das Anschlusskabel und ein verwen- detes Verlängerungskabel. Schließen Sie ein beschädigtes Kabel nicht an das Stromnetz an oder berühren Sie es nicht, bevor Sie es vom Stromnetz getrennt haben. Bei ei- nem beschädigten Kabel können spannungsführende Teile berührt werden. Schützen Sie sich vor Gefahren durch elektrischen Schlag. Stromkreisunterbrecher lösen: – immer wenn Sie sich vom Gartengerät entfernen, – vor dem Beseitigen von Blockierungen, – wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten, – nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gartengerät sofort auf Beschädigungen und lassen Sie es wenn notwendig instandsetzen, – wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen). Wartung Tragen Sie immer Gartenhandschuhe, wenn Sie im Be- reich der scharfen Messer hantieren oder arbeiten. Stellen Sie den Festsitz aller Muttern, Bolzen und Schrau- ben sicher, damit ein sicherer Arbeitszustand des Garten- geräts gewährleistet ist. Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung. Überprüfen Sie das Gartengerät und ersetzen Sie sicher- heitshalber abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich für das Gartengerät vorge- sehene Schneidmesser. Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Hinweise für den optimalen Umgang mit dem Akku Stellen Sie sicher, dass das Gartengerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Un- fällen führen. Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Ri- siko eines elektrischen Schlages. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Techni- schen Daten angegebenen Spannungen geeignet. Ansons- ten besteht Brand- und Explosionsgefahr. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö- hen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre- tenden Erwärmung des Ladegerätes besteht Brandgefahr. Verwenden Sie nur die für dieses Gartengerät vorgese- henen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zu- fälligem Kontakt mit Wasser abspülen. Wenn die Flüs- sigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauern- der Sonneneinstrahlung, Feuer, Wasser und Feuchtig- keit. Es besteht Explosionsgefahr. OBJ_BUCH-1584-004.book Page 4 Tuesday, April 16, 2013 11:34 AMDeutsch | 5 Bosch Power Tools F 016 L70 847 | (16.4.13) Schließen Sie den Akku nicht kurz. Es besteht Explosi- onsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen. Bestimmungsgemäßer Gebrauch Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen. Technische Daten Symbol Bedeutung Reaktionsrichtung Bewegungsrichtung Tragen Sie Schutzhandschuhe Gewicht Einschalten Ausschalten Gestattete Handlung Verbotene Handlung Zubehör/Ersatzteile Symbol Bedeutung Akku-Rasenmäher Rotak 32 LI Rotak 32 LI High Power Sachnummer 3 600 H85 D*0 3 600 H85 D*1 Messerbreite cm 32 32 Schnitthöhe mm 30 – 60 30 – 60 Volumen, Grasfangkorb l3131 Gewicht entsprechend EPTA-Procedure 01/2003 kg 10,4 10,4 Seriennummer siehe Typenschild am Gartengerät Akku Li-Ionen Li-Ionen Sachnummer F 016 800 302 F 016 800 301 Nennspannung V= 36 36 Kapazität Ah 1,3 2,6 Ladezeit (Akku entladen)** min 60 95 Anzahl der Akkuzellen

Ladestrom A2,02,0 Zulässiger Ladetemperaturbereich °C 0 –45 0–45 Gewicht entsprechend EPTA-Procedure 01/2003 kg 0,6 0,6 Schutzklasse /II /II **mit Ladegerät AL 3620 CV Professional Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. OBJ_BUCH-1584-004.book Page 5 Tuesday, April 16, 2013 11:34 AM6 | Deutsch F 016 L70 847 | (16.4.13) Bosch Power Tools Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1 m Abstand). Der A-bewertete Geräuschpegel des Gerätes beträgt typi- scherweise: Schalldruckpegel 74 dB(A); Schallleistungspe- gel 86 dB(A). Unsicherheit K =0,42 dB. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335: Schwingungsemissions- wert a

, Unsicherheit K=1,5 m/s

Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garantierter Schallleistungspegel 87 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 32 Benannte Stelle: SRL, Sudbury, England, Nr. 1088 Technische Unterlagen (2006/42/EG, 2000/14/EG) bei: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage und Betrieb Inbetriebnahme Zu Ihrer Sicherheit Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Gleiches gilt, wenn das Schalterkabel be- schädigt, angeschnitten oder verwickelt ist. Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. Vorsicht – das rotierende Schneidmesser nicht berüh- ren. Akku laden Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Io- nen-Akku abgestimmt. Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeich- nete Ladegeräte können auch an 220 V betrieben werden. Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer er- reicht. Ladegerät AL 3640 CV Professional AL 3640 CV Professional Sachnummer EU

Ladestrom A4,04,0 Zulässiger Ladetemperaturbereich °C 0 –45 0–45 Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,0 1,0 Schutzklasse /II /II Akku-Rasenmäher Rotak 32 LI Rotak 32 LI High Power **mit Ladegerät AL 3620 CV Professional Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Handlungsziel Bild Lieferumfang 1 Montage der Griffbügel 2 Grasfangkorb zusammenfügen 3 Grasfangkorb einsetzen/abnehmen 4 Akku laden 5 Akku einsetzen 6 Stromkreisunterbrecher einsetzen und in Park- position bringen

Schnitthöhe einstellen 8 Einschalten 9 Arbeitshinweise 10 Ausschalten, Stromkreisunterbrecher lösen 11 Akku entnehmen 12 Messerwartung 13 Zubehör auswählen 14 Handlungsziel Bild OBJ_BUCH-1584-004.book Page 6 Tuesday, April 16, 2013 11:34 AMDeutsch | 7 Bosch Power Tools F 016 L70 847 | (16.4.13) Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gartengerät durch eine Schutzschaltung abgeschal- tet: Das Schneidmesser bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Gartengerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Lade- gerätes in die Steckdose gesteckt und der Akku in den Ladeschacht eingesteckt wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutem- peratur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewah- rung im Ladegerät immer vollständig aufgeladen. Schnellladevorgang Der Schnellladevorgang wird durch Blinken der grünen LED- Anzeige signalisiert. Anzeigeelement am Akku: Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlö- schen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nach- dem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“. Akku geladen Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist. Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Si- gnalton, welcher die vollständige Aufladung des Akkus akus- tisch signalisiert. Der Akku kann anschließend zum sofortigen Gebrauch ent- nommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der grü- nen LED-Anzeige , dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Akku-Temperatur unter 0 °C oder über 45 °C Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des Schnellladetemperatur- bereiches von 0 °C – 45 °C liegt. Sobald der zulässige Tem- peraturbereich erreicht ist, schaltet das Ladegerät automa- tisch auf Schnellladung um. Liegt die Temperatur des Akkus außerhalb des zulässigen La- detemperaturbereiches, leuchtet beim Einsetzen in das Lade- gerät die rote LED des Akkus. Kein Ladevorgang möglich Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert. Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“). Hinweise zum Laden Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät er- wärmen. Dies ist jedoch unbedenklich und deutet nicht auf ei- nen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Akku-Kühlung (Active Air Cooling) Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutem- AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional ACHTUNG AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 7 Tuesday, April 16, 2013 11:34 AM8 | Deutsch F 016 L70 847 | (16.4.13) Bosch Power Tools peratur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch. Läuft der Ventilator nicht, liegt die Akkutemperatur im opti- malen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus. Arbeitshinweise Akku-Ladezustandsanzeige Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsan- zeige besteht aus 3 grünen LED. Betätigen Sie die Taste für die Ladezustandsanzeige , um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden er- lischt die Ladezustandsanzeige selbsttätig. Der Ladezustand kann auch bei abgenommenem Akku ge- prüft werden. Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden. Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen. Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist voll- ständig geladen, wenn die drei grünen LEDs dauerhaft leuch- ten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Anzeige für Temperaturüberwachung Die rote LED der Anzeige für die Temperaturüberwachung si- gnalisiert, dass der Akku oder die Elektronik des Gartengerä- tes (bei eingesetztem Akku) nicht im optimalen Temperatur- bereich ist. In diesem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung. Temperaturüberwachung des Akkus Die rote LED blinkt beim Drücken der Taste oder des Ein-/ Ausschalters (bei eingesetztem Akku): Der Akku ist außer- halb des Betriebstemperaturbereiches von – 10 °C bis +60 °C. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist. Temperaturüberwachung der Elektronik des Gar- tengerätes Die rote LED leuchtet beim Drücken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gartengerätes ab, bis diese wieder im zulässigen Betriebs- temperaturbereich ist. Schnittleistung (Akku-Laufzeit) Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Ei- genschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Gras- länge sowie der Schnitthöhe. Häufiges Ein- und Ausschalten des Gartengeräts während des Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku- Laufzeit). Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen. Das unten aufgeführte Beispiel zeigt den Zusammenhang zwi- schen Schnitthöhe und Schnittleistung in Bezug auf eine Ak- kuladung. Um die Laufzeit zu verlängern kann ein zusätzlicher Akku oder ein Akku mit größerer Kapazität (Ah) über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben wer- den. LED-Anzeige Akku-Kapazität Dauerlicht 3 grüne LED ≥ 2/3 Dauerlicht 2 grüne LED ≥ 1/3 Dauerlicht 1 grüne LED ≤ 1/3 Blinklicht 1 grüne LED Reserve Schnittbedingungen Sehr dünnes, trockenes Gras Dünnes, trockenes Gras Schnittleistung (Rotak 32 LI) bis zu 150 m

Schnittleistung (Rotak 32 LI High Power) bis zu 300 m

6cm4cm 8cm4cm OBJ_BUCH-1584-004.book Page 8 Tuesday, April 16, 2013 11:34 AMDeutsch | 9 Bosch Power Tools F 016 L70 847 | (16.4.13) Fehlersuche STOP Symptome Mögliche Ursache Abhilfe Gartengerät läuft nicht Verstopfung möglich Stromkreisunterbrecher lösen: Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Akku nicht voll geladen Akku laden Akku nicht (richtig) eingesteckt Akku einsetzen Gras zu lang Größere Schnitthöhe einstellen und Gartengerät kippen, um die Anfangsbelastung zu reduzieren Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Stromkreisunterbrecher nicht richtig/nicht voll- ständig eingesetzt Richtig einsetzen Der Motor startet nach Betätigen des Ein-/ Ausschalters mit einer geringen Zeitverzögerung Ein-/Ausschalter für ca. 1 – 3 s gedrückt halten, um den Motor zu starten Motor startet und stoppt anschließend wieder Akku nicht voll geladen Akku laden Stromkreisunterbrecher nicht richtig/nicht voll- ständig eingesetzt Richtig einsetzen Akku nicht (richtig) eingesteckt Akku einsetzen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Größere Schnitthöhe einstellen Gartengerät läuft mit Unterbrechungen Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen Gartengerät hinter- lässt unregelmäßiges Schnittbild und/oder Motor arbeitet schwer Schnitthöhe zu niedrig Größere Schnitthöhe einstellen Messer stumpf Messer wechseln Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Messer falsch herum montiert Messer richtig herum montieren Schnittleistung (Akku- Laufzeit) nicht ausrei- chend Schnitthöhe zu niedrig Größere Schnitthöhe einstellen und langsamer ge- hen Gras zu hoch Größere Schnitthöhe einstellen und langsamer ge- hen Gras zu nass oder feucht Warten bis das Gras trocken ist und langsamer ge- hen Gras zu dicht Größere Schnitthöhe einstellen, langsamer gehen und öfters mähen Ein zusätzlicher Akku kann über eine autorisierte Kundendienststelle für Bosch Gartengeräte erwor- ben werden Kundendienst aufsuchen Nach Einschalten des Gartengeräts dreht sich das Schneidmes- ser nicht Messer durch Gras behindert Gartengerät ausschalten Verstopfung entfernen (tragen Sie immer Garten- handschuhe) Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Starke Vibratio- nen/Geräusche Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Messer beschädigt Messer wechseln OBJ_BUCH-1584-004.book Page 9 Tuesday, April 16, 2013 11:34 AM10 | Deutsch F 016 L70 847 | (16.4.13) Bosch Power Tools Wartung und Service Akku-Pflege Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku sowie den Grasfangkorb bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Tragen Sie immer Gartenhandschuhe, wenn Sie im Be- reich der scharfen Messer hantieren oder arbeiten. Um eine optimale Nutzung des Akkus zu gewährleisten, be- achten Sie folgende Hinweise und Maßnahmen: – Schützen Sie den Akku vor Feuchtigkeit und Wasser. – Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. – Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät. – Die optimale Temperatur zur Aufbewahrung des Akkus be- trägt 5 °C. – Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Kundendienst und Anwendungsberatung www.bosch-garden.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert wer- den. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kenn- zeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen wer- den. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Entsorgung Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfä- hige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müs- sen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Kein Ladevorgang möglich Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku defekt, da eine Leistungsunterbrechung in- nerhalb des Akkus (Einzelzellen) vorliegt Akku ersetzen Die LED-Anzeigen leuchten nach dem Einstecken des Netz- steckers in die Steck- dose nicht auf Netzstecker des Ladegerätes nicht (richtig) einge- steckt Netzstecker (vollständig) in die Steckdose einste- cken Steckdose, Netzkabel oder Ladegerät defekt Die Netzspannung prüfen und das Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen Symptome Mögliche Ursache Abhilfe OBJ_BUCH-1584-004.book Page 10 Tuesday, April 16, 2013 11:34 AMEnglish | 11 Bosch Power Tools F 016 L70 847 | (16.4.13) Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“. Änderungen vorbehalten. English Safety Notes Warning! Read these instructions carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use! Explanation of symbols on the machine General hazard safety alert. Read instruction manual. Pay attention that bystanders are not injured through foreign objects thrown from the ma- chine.
