KULLANIM KILAVUZU Rotak 32 LI HP BOSCH
tr Orijinal işletme talimatı
Dikat! Aşağıdaki talimatı dikkatle okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kulavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.
Bahçe aleti üzerindeki sembollerin açıklaması
Genel tehlike uyarısı.
Kullanım kılavuzunu tam olarak okuyun.
Çalışırken yakınınızda bulunan kişilerin etrafal savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.
Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.
Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarını kaybindan kendinizi koruyun.
Bakım veya temizlik işlerine başlamadan önce veya bahçe aletini kısa süreliğine de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve akım devresi kesicisini gevşetin. Aletle ilgili değildir.
Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüste dönerler ve yaralanmalara neden olabilirler.
Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın.

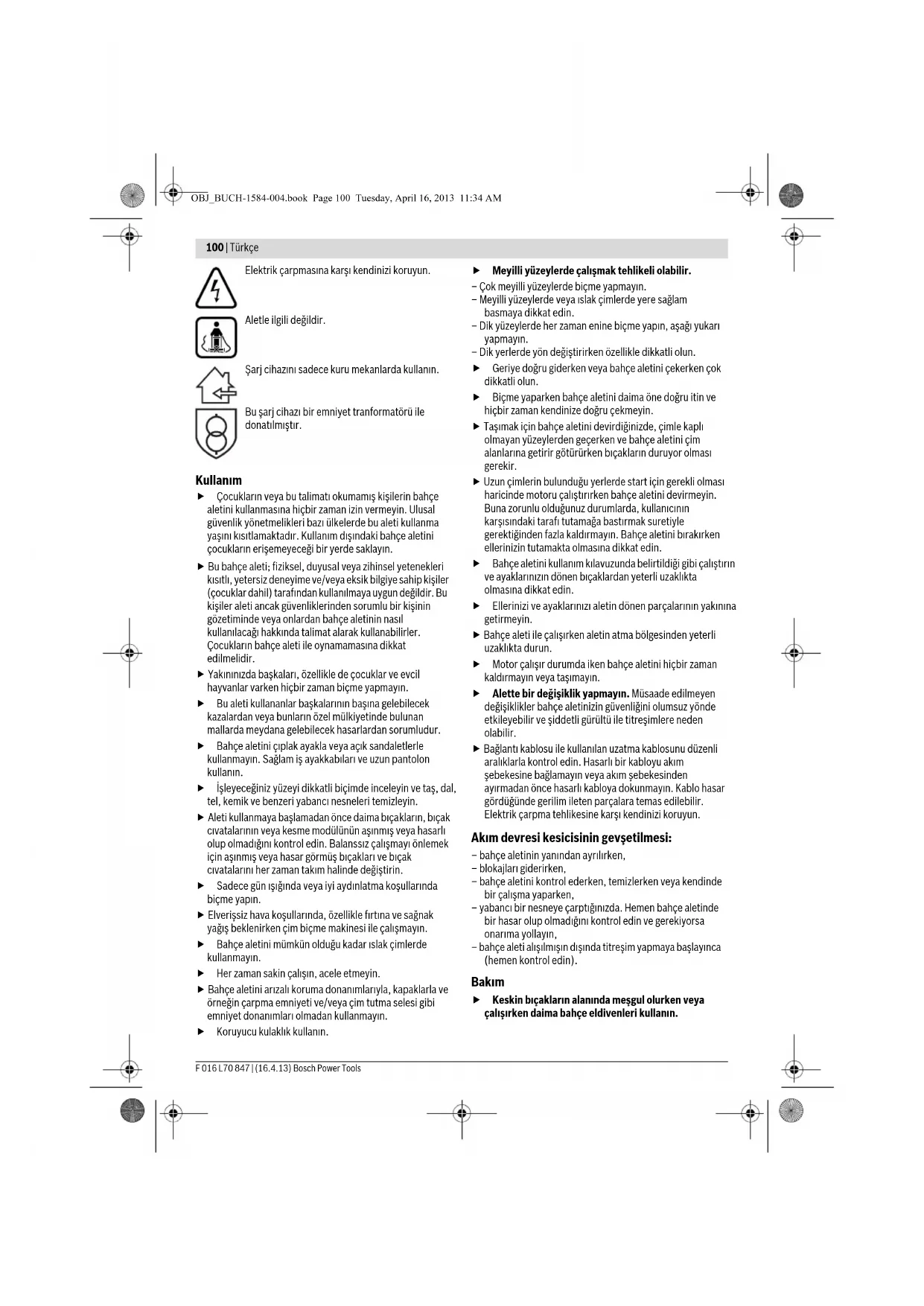

100 | Türkçe
Elektrik çarpmasına karşı kendinizi koruyun.
Aletle ilgili değildir.
Şarj cihazını sadece kuru mekanlarda kullanın.
Bu şarj cihazı bir emniyet tranformatörü ile donatılmıştır.
Kullanım
▶ Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın.
▶ Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.
▶ Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın.
Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.
Bahçe aletini çiplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın.
▶ İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
▶ Aleti kullanmaya başlamadan önce daima bıçakların, birçok civatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığıını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve birçok civatalarını her zaman takım halinde değiştirin.
▶ Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın.
▶ Elverişsiz hava koşullarında, özellikle fırtına ve sağnak yağış beklenirken çim biçme makinesi ile çalışmayın.
Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın.
▶ Her zaman sakin çalışın, acele etmeyin.
▶ Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın.
▶ Koruyucu kulaklık kullanın.
▶ Meyilli yüzeylerde çalışmak tehlikeli olabilir.
- Çok meyilli yüzeylerde biçme yapmayın.
- Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin.
– Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın.
- Dik yerlerde yön değiştirirken özellikle dikkatli olun.
▶ Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun.
Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin.
▶ Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir.
Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunuz durumlarda, kullanıcıının karşısındaki tarafı tutamağa bastırmak suretiyle gerektiğinden fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin.
Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarının dönen biçaklardan yeterli uzaklıkta olmasına dikkat edin.
▶ Ellerinizi ve ayaklarını aletin dönen parçalarının yakınına getirmeyin.
▶ Bahçe aleti ile çalışırken aletin atma bölgesinde yeterli uzaklıkta durun.
▶ Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın.
▶ Alette bir değişiklik yapmayın. Müsaade edilmeyen değişiklikler bahçe aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.
▶ Bağlantı kablosu ile kullanılan uzatma kablosunu düzenli aralıklarla kontrol edin. Hasarlı bir kabloyu akım şebekesine bağlamayın veya akım şebekesinden ayırmadan önce hasarlı kabloya dokunmayın. Kablo hasar gördüğüne gerilim ileten parçalara temas edilebilir. Elektrik çarpma tehlikesine karşı kendinizi koruyun.
Akım devresi kesicisinin gevşetilmesi:
- bahçe aletinin yanından ayrılırken,
- blokajları giderirken,
- bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken,
- yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın,
- bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).
Bakım
▶ Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Türkçe | 101
- Çit kesme makinesini güvenli bir durumda kullanabilmek için bütün somunların, civataların ve pimlerin yerlerine iyice oturmasını sağlayın.
- Çim toplama selesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin.
Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin.
▶ Sadece bahçe aleti için öngörülen kesici bıçakları kullanın.
▶ Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun.
Akünün optimum verimle kullanılmasına ilişkin açıklamalar
Aküyü takmadan önce bahçe aletinin kapalı olduğundan emin olun. Bahçe aleti açık durumda iken akü takılacak olursa kazalara neden olunabilir.
Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sizması elektrik çarpma tehlikesini artırır.
Şarj cihazlarında daima üretici tarafından tavsiye edilen aküleri şarj edin. Berlirli bir tür akü için geliştirilmiş bir şarj cihazında farklı bir akü şarj edildiğinde yangın tehlikesi ortaya çıkar.
Yabancı marka akü şarj etmeyin. Bu şarj cihazı sadece teknik veriler bölümünde belirtilen gerilime sahip Bosch Li-lonen-Akülerin şarjına uygundur. Yabancı marka akülerin şarji yangın ve patlama tehlikesinin oluşmasına neden olabilir.
▶ Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkar.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın, sadece kalifiye elemanlara veya uzmanlara açtırın ve sadece orijinal yedek parçalar kullanım. Hasarlı şarj cihazı, kablo ve fisler elektrik çarpma tehlikesini artırır.
Şarj cihazını kolay tutuşan zeminlerde kullanmayın (örneğin kağıt, tekstil malzemesi vb.). Şarj işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğurur.
▶ Sadece bu bahçe aleti için öngörülen Bosch aküleri kullanın. Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir.
Kullanım dışındaki aküleri büro ataçları, madeni paralar, civiler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasında oluşabilecek bir kısa devre yanmalara veya yangınlara neden olabilir.
Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışıklka temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrışlerine ve yanmalara neden olabilir.
Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
▶ Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır.
Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
Aküyü nemden ve sudan koruyun.
Aküyü 0–50 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
- Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Semboller
Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.
Sembol Anlami
 | Reaksiyon yönü |
 | Hareket yönü |
 | Koruyucu eldiven kullanın |
| [Agırıml] | Ağırlığı |
| [Açma] | Açma |
| [Kapama] | Kapama |
| [Müsaade edilen davranış] | Müsaade edilen davranış |
| [Yasak işlem] | Yasak işlem |
| [Akesesuar/Yedek parça] | Akesesuar/Yedek parça |
Usulüne uygun kullanım
Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır.
102 | Türkçe
Teknik veriler
| Akülü çim biçme makinesi Rotak 32 LI Rotak 32 LI High Power | |||
| Ürün kodu | 3 600 H85 D*0 | 3 600 H85 D*1 | |
| Bıçak genişliği | cm 32 32 | ||
| Kesme yüksekliği | mm 30 - 60 30 - 60 | ||
| Çim toplama selesi hacmi | l | 3 | 1 |
| Ağırlığı EPTA-Procedure 01/2003'e göre | kg 10,4 10,4 | ||
| Seri numarası | bahçe aletindeki tip etiketine bakın | ||
| Akü | Li-Ionen Li-Ionen | ||
| Ürün kodu | F 016 800 302 F 016 800 301 | ||
| Anma gerilimi | V= 36 36 | ||
| Kapasitesi | Ah | 1,3 | 2,6 |
| Şarj süresi (akü boş durumda)** | dak 60 95 | ||
| Akü hücrelerinin sayısı | 10 20 | ||
| Şarj cihazı | AL 3620 CVProfessional | AL 3620 CVProfessional | |
| Ürün kodu | EU | 2 607 225 657 | 2 607 225 657 |
| UK | 2 607 225 659 | 2 607 225 659 | |
| AU | 2 607 225 662 | 2 607 225 662 | |
| Şarj akımı | A | 2,0 | 2,0 |
| Müsaade edilen şarj sıcaklık aralığı | °C | 0 - 45 | 0 - 45 |
| Ağırlığı EPTA-Procedure 01/2003'e göre | kg | 0,6 | 0,6 |
| Koruma sınıfı | ☐/II /II | ☐ | |
| Şarj cihazı | AL 3640 CVProfessional | AL 3640 CVProfessional | |
| Ürün kodu | EU | 2 607 225 099 | 2 607 225 099 |
| UK | 2 607 225 101 | 2 607 225 101 | |
| AU | 2 607 225 103 | 2 607 225 103 | |
| Şarj akımı | A | 4,0 | 4,0 |
| Müsaade edilen şarj sıcaklık aralığı | °C | 0 - 45 | 0 - 45 |
| Ağırlığı EPTA-Procedure 01/2003'e göre | kg | 1,0 | 1,0 |
| Koruma sınıfı | ☐/II /II | ☐ | |
| **Şarj cihazı AL 3620 CV Professional ile birlikte | |||
| Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir. | |||
Gürültü/Titreşim bilgisi
Gürültüye ait ölçme değerleri 2000/14/AT'ye göre belirlenmektedir (1,60 m yükseklik, 1 m mesafe).
Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 74 dB(A); gürültü emisyonu seviyesi 86 dB(A). Tolerans K = 0,42 dB.
Toplam titreşim değeri (üç yönün vektör toplamı) EN 60335'e göre belirlenmektedir: Titreşim emisyon değeri a_h < 2,5m / s^2 Tolerans K = 1,5m / s^2
Uygunluk beyanı
Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun olduğunu beyan ederiz: 2011/65/AB, 2004/108/AT,
2006/42/AT, 2000/14/AT yönetmelik hükümleri uyarınca EN 60335.
2000/14/AT: Garanti edilen gürültü emisyonu seviyesi 87 dB(A). Uyumluluk değerlendirme yöntemi ek VI uyarınca.
Ürün kategorisi: 32
Resmen tanınmış merkez:
SRL, Sudbury, England, Nr. 1088
Türkçe | 103
Teknik belgelerin bulunduğu merkez (2006/42/AT, 2000/14/AT):
İşlemin amacı Şekil
Teslimat kapsamı 1
| Tutamak kolunun takılması 2 | |
| Çim tutma selesinin takılması 3 | |
| Çim tutma selesinin takılması/çıkarılması 4 | |
| Akünün şarji 5 | |
| Akünün takılması 6 | |
| Akım devresi kesiciyi gevşetin ve park konumuna getirin | 7 |
| Kesme yüksekliğinin ayarlanması 8 | |
Açma 9
| Çalışırken dikkat edilecek hususlar 10 | |
| Kapama, Akım devresi kesicisinin gevşetilmesi: | 11 |
| Akünün çıkarılması | 12 |
| Bıçakların bakımı | 13 |
| Aksesuar seçimi | 14 |
Çalıştırma
Güvenliğiniz için
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesiciyi gevşetin ve aküyü çıkarın. Şalter kablosu hasarlı, kesilmiş veya sarılmış ise aynı şekilde hareket edin.
▶ Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüste dönerler.
▶ Dikkat – Dönmekte olan kesici bıçağa dokunmayın.
Akünün şarji
- Başka şarj cihazı kullanmayın. Birlikte teslim edilen şarj cihazı bahçe aletinizdeki Li-lonen akülerin şarjına uyarlanmıştır.
▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işaretli şarj cihazları 220 V ile de çalıştırılabilir.
Aletinizdeki akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0 °C – 45 °C dereceler arasında şarjına izin verir. Bu sayede akünün kullanım ömrü uzar.
Not: Akü kısmı şarjlı olarak teslim edilir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.
Li-lon aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Li-lonen akü derin deşarja karşı "Electronic Cell Protection (ECP) ile korunmaktadır". Akü boşaldığı zaman bahçe aleti bir koruyucu sistem tarafından kapatılır: Kesici bıçak artık hareket etmez.
DIKKAT
Bahçe aleti otomatik olarak kapandıktan sonra açma/kapama şalterine basmaya devam etmeyin. Akü hasar görebilir.
Şarj işlemi
Şarj cihazının şebeke fışı prize takılınca ve akü şarj yuvasına yerleştirilince şarj işlemi başlar.
Akıllı şarj yönterni sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü geriliminden bağımsız olarak optimum şarj akımı ile şarj işlemi gerçekleştirilir.
Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır.
Hızlı şarj işlemi
AL 3640 CV Professional
AL 3620 CV Professional
Hızlı şarj işlemi yeşil LED göstergelerinin yanıp sönmesi ile bildirilir.
Aküdeki gösterge elemanı: Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm "Teknik veriler".
Akü şarj edilmiş durumda
AL 3640 CV Professional
AL 3620 CV Professional
Yeşil LED göstergesinin sürekli yanması akünün tam olarak şarj edildiğini bildirir.
Ayrıca akünün tam olarak şarj olduğu yaklaşık 2 saniyelik sesli sinyalle de bildirilir.
Bu durumda akü hemen kullanılmak üzere alınabilir.
104 | Türkçe
Akü takılı değilken yeşil LED göstergesinin sürekli yanması, fişin prize takılı olduğunu ve şarj cihazının işletme hazır olduğunu bildirir.
Akü sıcaklığı 0 °C altında veya 45 °C üstünde
AL 3640 CV
Professional
AL 3620 CV
Professional
Kırmızı LED göstergesinin sürekli yanması, akü sıcaklığının 0 °C –45 °C arasındaki hızlı şarj sıcaklığı dışında olduğunu bildirir. Müsaade edilen sıcaklığa erişilince şarj cihazı otomatik olarak hızlı şarj konumuna geçer.
Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED'i yanar.
Şarj işlemi mümkün değil
AL 3640 CV
Professional
AL 3620 CV
Professional
Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir.
Şarj işlemi başlatılamaz ve akünün şarji mümkün değildir (Bakınız: bölüm "Hata arama").
Şarj işlemine ilişkin açıklamalar
Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı isinabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hükümlerine uyun.
Akünün soğutulmsal (Active Air Cooling)
Şarj cihazına entegre edilmiş olan fan kontrolü cihaz içindeki akünün sıcaklığını kontrol edir. Akü sıcaklığı 30 °C üzerinde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Devreye giren fan bir havalandırma sesi çıkarır.
Fan dönmüyorsa akü sıcaklığı optimum şarj aralığı içinde veya fan arızalı demektir. Bu durumda akünün şarj süresi uzar.
Çalışırken dikkat edilecek hususlar
Akü şarj durumu göstergesi
Akü akünün şarj durumunu gösteren bir akü şarj durumu göstergesi ile donatılmıştır. Şarj durumu göstergesi 3 yeşil LED'ten oluşur.
Şarj durumu göstergesi tuşuna basarak şarj durumu göstergesini aktif hale getirin. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner.
Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir.
LED-Gösterge Akü kapasitesi
Sürekli ışık 3 yeşil LED ≥ 2/3
Sürekli ışık 2 yeşil LED ≥ 1/3
Sürekli ışık 1 yeşil LED ≤ 1/3
Yanıp sönme 1 yeşil LED Rezerve
Tuşa basıldıktan sonra hiç LED yanmazsa, akü arızalı demektir ve değiştirilmelidir.
Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti dururken sorgulanabilir.
Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Sıcaklık kontrol göstergesi
Sıcak kontrolüne ait göstergenin kırmızı LED'i akünün veya bahçe aletinin elektronik sisteminin (akü takılı iken) optimum sıcaklık aralığında olmadığını bildirir. Bu durumda bahçe aleti çalışmaz veya tam performansla çalışmaz.
Akünün sıcaklık kontrolü
Kırmızı LED şarj durumu gösterge tuşuna veya açma/kapama şalterine basıldığında yanıp sönüyor (akü takılı iken): Akü - 10 ... +60 derecelik işletim sıcaklığı dışında bulunuyor.
70°C üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklık aralığına gelinceye kadar, kesme yapar.
Bahçe aleti elektronik sisteminin sıcaklık kontrolü
Kırmızı LED açma/kapama şalterine basılınca sürekli yanarsa: Bahçe aletinin elektronik sisteminin sıcaklığı 5 °C'nin altında veya 75 °C'nin üstünde demektir.
90 °C üzerindeki sıcaklıkta bahçe aletinin elektronik sistemi tekrar müsaade edilen sıcaklık aralığına ulaşılncaya kadar kapanır.
Kesme performansı (akü işletme süresi)
Kesme performansı (akü işletme süresi) çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır.
Biçme yaparken bahçe aletinin sık sık açılıp kapanması da kesme performansını düşürür (akü işletme süresi).
Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçimye yapılması, kesme yüksekliğinin büytülmesi ve makul bir tempo ile çalışılması tavsiye olunur.
Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarji temelindeki ilişkisini göstermektedir.
Türkçe | 105
Kesme koşulları
Çok ince, kuru çim Ince, kuru çim
Kesme performansı (Rotak 32 LI)
150 m ^2 ye kadar 100 m | ^2 ye kadar Kesme performansi (Rotak 32 LI High Power)
300 m ^2 ye kadar 150 m | ^2 ye kadar
İşletme süresini uzatmak için Bosch bahçe aletleri için yetkili bir servisten bir yedek akü veya daha yüksek kapasiteli bir akü temin edilebilir.
Hata arama
Hata göstergesi Olası reden Giderilme yolu
Bahçe aleti çalışmıyor Tıkanma olabilir Akım devresi kesicisinin gevşetilmesi:
| Bahçe aletinin alt tarafını kontrol edin vegerekiyorsa temizleyin (daima bahçe eldivenlerikullanın) | ||
| Akü tam olarak şarj edilmemiş Akünün şarji | ||
| Akü doğru olarak takılmamış Akünün yerleştirilmesi | ||
| Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayın vebaşlangıç yükünü azaltmak için bahçe aletinidevirin | ||
| Motor koruma sistemi devreye girmiş durumda | Motoru soğutun ve daha büyük kesme yüksekliğiayarlayın | |
| Akü çok soğuk veya çok sıcak Aküyü ısıtın veya soğutun | ||
| Akım devresi kesicisi doğru veya tam olarakyerleştirilmemiş | Doğru yerleştirin | |
| Açma/kapama şalterine basıldıktan sonra motorkısa bir gecikme ile çalışıyor | Motoru çalıştırmak için açma/kapama şalteriniyaklaşık 1 – 3 saniye basılı tutun | |
| Motor çalışıyor vetekrar stop ediyor | Akü tam olarak şarj edilmemiş Akünün şarji | |
| Akım devresi kesicisi doğru veya tam olarakyerleştirilmemiş | Doğru yerleştirin | |
| Akü doğru olarak takılmamış Akünün yerleştirilmesi | ||
| Akü çok soğuk veya çok sıcak Aküyü ısıtın veya soğutunDaha büyük kesme yüksekliği ayaralayın | ||
| Bahçe aleti kesintiliolarak çalışıyor | Bahçe aletinin içindeki kablo sisteminde hata var Müşteri servisine başvurun | |
| Motor koruma sistemi devreye girmiş durumda | Motoru soğutun ve daha büyük kesme yüksekliğiayarlayın | |
| Bahçe aleti düzensizkesme izi bırakıyorve/veyaMotor ağır çalışıyor | Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayaralayın | |
| Bıçaklar körelmiş | Bıçak değiştirme | |
| Tıkanma olabilir Bahçe aletinin alt tarafını kontrol edin vegerekiyorsa temizleyin (daima bahçe eldivenlerikullanın) | ||
| Bıçaklar yanlış takılmış | Bıçakları doğru takın | |
Bosch Power Tools F 016 L70 847 | (16.4.13)
106 | Türkçe
| Hata göstergesi | Olası neden | Giderilme yolu |
| Kesme performansı (akü işletme süresi) yeterli değil | Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayın ve yavaş tempoyla çalışın | |
| Çimler çok yüksek Daha büyük kesme yüksekliği ayarlayın ve yavaş tempoyla çalışın | ||
| Çimler çok ıslak veya nemli Çimler kuruyuncaya kadar bekleyin ve yavaş tempo ile çalışın | ||
| Çimler çok sık Daha büyük kesme yüksekliği ayarlayın, daha yavaş tempoyla çalışın ve daha sık biçme yapın | ||
| Bosch Bahçe Aletleri için yetkili bir Bosch Müşteri Servisinden yedek akü alınabilir | Müşteri servisine başvurun | |
| Bahçe aleti açıldıktan sonra kesici bıçak dönmüyor | Bıçakların dönmesi çim tarafından engelleniyor Bahçe aletini kapatınTıkanmaya giderin (daima bahçe eldivenleri kullanın) | |
| Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm) | ||
| Aşırı titreşim ve gürültü var | Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm) | |
| Bıçaklar hasarlı Bıçak değiştirme | ||
| Şarj işlemi mümkün değil | Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin | |
| Akü arızalı; çünkü akü içinde bir iletken kesintisi (tekil hücrede) var | Aküyü yenileyin | |
| Şebeke bağlantı fişi prize takıldıktan sonra LED göstergeler yanmıyor | Şarj cihazının şebeke fişi takılı değil veya doğru takılı değil | Şebeke fişini tam olarak prize takın gerilimi kontrol edin ve gerekiyorsa şarj cihazını Bosch Elektrikli El Aletleri için yetkili bir Müşteri Servisinde kontrol ettirin |
| Priz, şebeke kablosu veya şarj cihazı arızalı Şebeke gerilimi kontrol edin ve gerekiyorsa şarj cihazını Bosch Elektrikli El Aletleri için yetkili bir Müşteri Servisinde kontrol ettirin | ||
Bakım ve servis
Akü bakımı
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicisini gevşetin ve aküyü ve çim tutma selesini çıkarın.
▶ Keskin bıçakların alanında meşgul olurken çalışırken daima bahçe eldivenleri kullanın.
Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun:
- Aküyü nemden ve sudan koruyun.
- Aküyü 0–50 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
- Aküyü şiddetli güneş işını altındaki bahçe aleti içinde bırakmayın.
- Akünün saklanması için optimum sıcaklık 5 derecedir.
- Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.
Müşteri hizmeti ve uygulama danışmanlığı www.bosch-garden.com
Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.
Türkçe
Yeni San. Sit. Cami arkası No: 67
Aksaray
Tel.: 0382 2151939
Tel.: 0382 2151246
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 Iskitler
Ankara
Tel.: 0312 3415142
Tel.: 0312 3410203
Polski|107
Faz Makine Bobinaj
Sanayi Sit. 663 Sok. No: 18
Antalya
Tel.: 0242 3465876
Tel.: 0242 3462885
Örsel Bobinaj
- San. Sit. 161. Sok. No: 21
Denizli
Tel.: 0258 2620666
Bulut Elektrik
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı
Elazığ
Tel.: 0424 2183559
Körfez Elektrik
Sanayi Çarşısı 770 Sok. No: 71
Erzincan
Tel.: 0446 2230959
Ege Elektrik
İnönü Bulvaro No: 135 Muğla Makasarası Fethiye
Fethiye
Tel.: 0252 6145701
Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey
Gaziantep
Tel.: 0342 2316432
Çözüm Bobinaj
İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C
Gaziantep
Tel.: 0342 2319500
Onarım Bobinaj
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: 0326 6137546
Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
istanbul
Tel.: 0212 8720066
Aygem
10021 Sok. No: 11 AOSB Çiğli
lzmin
Tel.: 0232 3768074
Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: 0232 4571465
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kayseri
Tel.: 0352 3364216
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: 0362 2289090
Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: 0282 6512884
Nakliye
Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket
etmeyecek biçimde paketleyin.
Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Bahçe aletlerini, şarj cihazlarını ve aküleri/bataryaları evsel çöplerin içine atmayın!
Sadece AB üyesi ülkeler için:
2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/AT yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre
dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.
Aküler/Bataryalar:
Li-Ion:
Lütfen "Nakliye" bölümündeki uyarı ve açıklamalara uyun.
Değişiklik haklarımız saklıdır.
