LIETOŠANAS INSTRUKCIJA Rotak 32 LI HP BOSCH

6cm4cm 8cm4cm OBJ_BUCH-1584-004.book Page 205 Tuesday, April 16, 2013 11:34 AM206 | Eesti F 016 L70 847 | (16.4.13) Bosch Power Tools Vea otsing STOP Tunnused Võimalik põhjus Kõrvaldamine Aiatööriist ei tööta Võimalik on ummistus Vabastage kaitselüliti: Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid) Aku ei ole täis laetud Aku laadimine Aku ei ole (korrektselt) laadimisalusele asetatud Aku paigaldamine Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja kallutage aiatööriista, et esialgset koormust vähendada Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda Kaitselüliti ei ole õigesti paigaldatud Paigaldage õigesti Mootor käivitub pärast vajutamist lülitile (sisse/välja) kerge ajalise nihkega Vajutage lülitile (sisse/välja) ca 1 – 3 sekundit, et mootorit käivitada Mootor käivitub ja seejärel seiskub Aku ei ole täis laetud Aku laadimine Kaitselüliti ei ole õigesti paigaldatud Paigaldage õigesti Aku ei ole (korrektselt) laadimisalusele asetatud Aku paigaldamine Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda Reguleerige välja suurem lõikekõrgus Seade töötab katkendlikult Seadme siseühendused ei ole korras Pöörduge remonditöökotta Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Niitmistulemus on ebaühtlane ja/või Mootor töötab raskelt Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus Lõiketera on nüri Lõiketerade vahetus Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid) Lõiketera on valepidi monteeritud Monteerige lõiketera õigetpidi Lõikejõudlus (aku tööaeg) ei ole piisav Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus ja liikuge aeglasemalt Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja liikuge aeglasemalt Rohi on niiske või märg Oodake, kuni rohi on kuiv või liikuge aeglasemalt Muru on liiga tihe Reguleerige välja suurem lõikekõrgus, liikuge aeglasemalt ja niitke sagedamini Boschi aiatööriistade volitatud müügiesindusest saab soetada täiendava aku Pöörduge remonditöökotta Lõiketera ei pöörle pärast aiatööriista sisselülitamist Rohi takistab lõiketera tööd Lülitage seade välja Eemaldage ummistus (kandke alati aiakindaid) Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Tugev vibratsioon/müra Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Lõiketera on vigastatud Lõiketerade vahetus Laadimine ei õnnestu Aku kontaktid on määrdunud Puhastage aku kontakte, akut näiteks mitu korda laadimisalusele asetades ja sealt eemaldades, vajadusel vahetage aku välja Aku on defektne, sest akuelementide vahel puudub ühendus Vahetage aku välja OBJ_BUCH-1584-004.book Page 206 Tuesday, April 16, 2013 11:34 AMLatviešu | 207 Bosch Power Tools F 016 L70 847 | (16.4.13) Hooldus ja teenindus Aku hooldus Tähelepanu! Enne puhastus- ja hooldustööde tegemist lülitage aiatööriist välja, laske kaitselülitil rakenduda ja eemaldage aku ning rohukogumiskorv. Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Aku hea töö tagamiseks pidage kinni järgmistest juhistest: – Kaitske akut niiskuse ja vee eest. – Hoidke akut temperatuuril 0 °C kuni 50 °C. Ärge jätke akut suvel autosse. – Otsese päikesekiirguse korral ärge jätke akut aiatööriista sisse. – Sobivaim temperatuur aku hoidmiseks on 5 °C. – Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Klienditeenindus ja müügijärgne nõustamine www.bosch-garden.com Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 679 1122 Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab pakendi ettevalmistamisel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Ärge käidelge aiatööriistu, akulaadijaid ja akusid/patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud aiatööriistad ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada. Akud/patareid: Li-Ion: Järgige juhiseid, mis on toodud punktis „Transport“. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar dārza instrumenta vadības elementiem un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai. Uz dārza instrumenta korpusa attēloto simbolu skaidrojums Vispārēja rakstura brīdinājuma zīme. Izlasiet šo lietošanas pamācību. Nodrošiniet, lai tuvumā esošās personas neapdraudētu dažādi priekšmeti, kas var lidot prom no darba vietas. Brīdinājums. Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas darbojas. LED-tuled ei sütti pärast võrgupistiku ühendamist pistikupessa Akulaadija pistik ei ole (korrektselt) pistikupessa ühendatud Ühendage pistik (korrektselt) pistikupessa Pistikupesa, toitejuhe või akulaadija on defektne Kontrollige võrgupinget ja laske akulaadija vajaduse korral üle vaadata Boschi elektriliste tööriistade remonditöökojas Tunnused Võimalik põhjus Kõrvaldamine OBJ_BUCH-1584-004.book Page 207 Tuesday, April 16, 2013 11:34 AM208 | Latviešu F 016 L70 847 | (16.4.13) Bosch Power Tools Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai kāju pirkstus. Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas ķēdes pārtraucēju. Ievērojiet piesardzību. Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus. Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū. Sargieties no elektriskā trieciena. Iev ērojiet piesardzību. Lietojiet uzlādes ierīci tikai sausās telpās. Bāzes stacija ir apgādāta ar atdalošo transformatoru. Lietošana Neļaujiet lietot dārza instrumentu bērniem vai personām, kuras ar to neprot apieties. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā arī bērni) ar traucētām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no tās norādījumus, kā lietojams dārza instruments. Bērniem j ānodrošina vajadzīgā uzraudzība, lai viņi nesāktu rotaļāties ar dārza instrumentu. Neveiciet zāliena appļaušanu, ja darba vietas tiešā tuvumā atrodas citas personas (it īpaši bērni) vai mājdzīvnieki. Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. Nestrādājiet ar dārza instrumentu basām kājām vai vaļējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Pirms darba rūpīgi p ārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. Veiciet appļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. Nestrādājiet ar zāliena pļāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. Ja iespējams, nelietojiet dārza instrumentu mitr ā zālē. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. Nēsājiet ausu aizsargus. Darbs nogāzēs var būt bīstams. –Neappļaujiet stipri stāvas nogāzes. –Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. –Vienmēr pārvietojiet z āliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. –Ievērojiet īpašu piesardzību, mainot apstrādes virzienu slīpā vietā. Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābū t nekustīgiem. Dārza instrumenta palaišanas brīdī tam jāatrodas horizontālā stāvoklī, izņemot gadījumus, kad instruments nedaudz jāsasver, lai atvieglotu tā iedarbināšanu garā zālē. Šādās reizēs sasveriet dārza instrumentu tikai par minimāli nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot augšup no sevis tālāko instrumenta daļu. Pirms dārza instrumenta nolaišanas atpakaļ horizontālā stāvoklī novietojiet abas rokas uz tā roktura. Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, st āvot drošā attālumā no rotējošajām daļām. Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. OBJ_BUCH-1584-004.book Page 208 Tuesday, April 16, 2013 11:34 AMLatviešu | 209 Bosch Power Tools F 016 L70 847 | (16.4.13) Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā. Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim. Regulāri pārbaudiet dārza instrumenta elektrokabeli un izmantojamo pagarinātājkabeli. Nepievienojiet bojātu kabeli pie elektrotīkla un nepieskarieties tam, pirms kabelis nav atvienots no elektrotīkla. Ja kabelis ir bojāts, spriegums var nonākt uz dārza elektroinstrumenta spriegumnesošajām daļām. Rūpējieties par savu drošību – sargieties no elektriskā trieciena. Izņemiet strāvas ķēdes pārtraucēju: –vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, –atbrīvojot iestrēgušās daļas, –veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, –pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, –ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda). Apkalpošana Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Pārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta uzgriežņi un skrūves un vai tas atrodas apmierinošā tehniskā stāvoklī. Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi. Lai panāktu augstu darba drošību, pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Pareiza apiešanās ar akumulatoru Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu. Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu. Uzlādējiet akumulatorus vienīgi uzlādes ierīcē, ko šim nolūkam ir ieteikusi ražotājfirma. Uzlādes ierīce ir paredzēt tikai noteikta tipa akumulatoru uzlādei, un mēģinājums to lietot cita tipa akumulatoru uzlādei var izraisīt aizdegšanos. Nelietojiet uzlādes ierīci citās firmās izgatavotu akumulatoru uzlādei. Uzlādes ierīce ir paredzēta vienīgi tādu Bosch litija-jonu akumulatoru uzlādei, kuru spriegums atbilst ierīces tehniskajos parametros norādītajām vērtībām. Citāda rī cība var izraisīt aizdegšanos vai sprādzienu. Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu. Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, tās elektrokabeli un kontaktdakšu. Nelietojiet uzlādes ierīci, ja tā ir bojāta. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kva- lificēts speciālists, nomaiņai izmantojot oriģinālās rezerves daļas. Ja ir bojāta uzlādes ierīce, tās elektrokabelis un kontaktdakša, pieaug risks saņemt elek- trisko triecienu. Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstil- materiāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstākļos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju. Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. Ja akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar papīra saspraudēm, monē tām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp akumulatora kontaktiem. Īsslēgums starp akumulatora kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegšanos. Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var izraisīt sprādzienu. Nepieļaujiet īsslēguma veidošanos izsaukt starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Šādā gadījumā izvēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu temperatūru, piemēram, automašīnas salonā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. OBJ_BUCH-1584-004.book Page 209 Tuesday, April 16, 2013 11:34 AM210 | Latviešu F 016 L70 847 | (16.4.13) Bosch Power Tools Simboli Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk lietot dārza instrumentu. Pielietojums Šis dārza instruments ir paredzēts piemājas zāliena appļaušanai. Tehniskie parametri Simbols Nozīme Reakcijas virziens Kustības virziens Nēsājiet aizsargcimdus Svars Ieslēgšana Izslēgšana Atļauta darbība Aizliegta darbība Piederumi/rezerves daļas Simbols Nozīme Akumulatora zāliena pļāvējs Rotak 32 LI Rotak 32 LI High Power Izstrādājuma numurs 3 600 H85 D*0 3 600 H85 D*1 Appļaušanas platums cm 32 32 Appļaušanas augstums mm 30 – 60 30 – 60 Zāles savācējtvertnes ietilpība l3131 Svars atbilstoši EPTA-Procedure 01/2003 kg 10,4 10,4 Sērijas numurs skatīt marķējuma plāksnīti uz dārza instrumenta Akumulators litija-jonu litija-jonu Izstrādājuma numurs F 016 800 302 F 016 800 301 Nominālais spriegums V= 36 36 Akumulatora ietilpība Ah 1,3 2,6 Uzlādes laiks (tukšam akumulatoram)** min. 60 95 Akumulatora elementu skaits

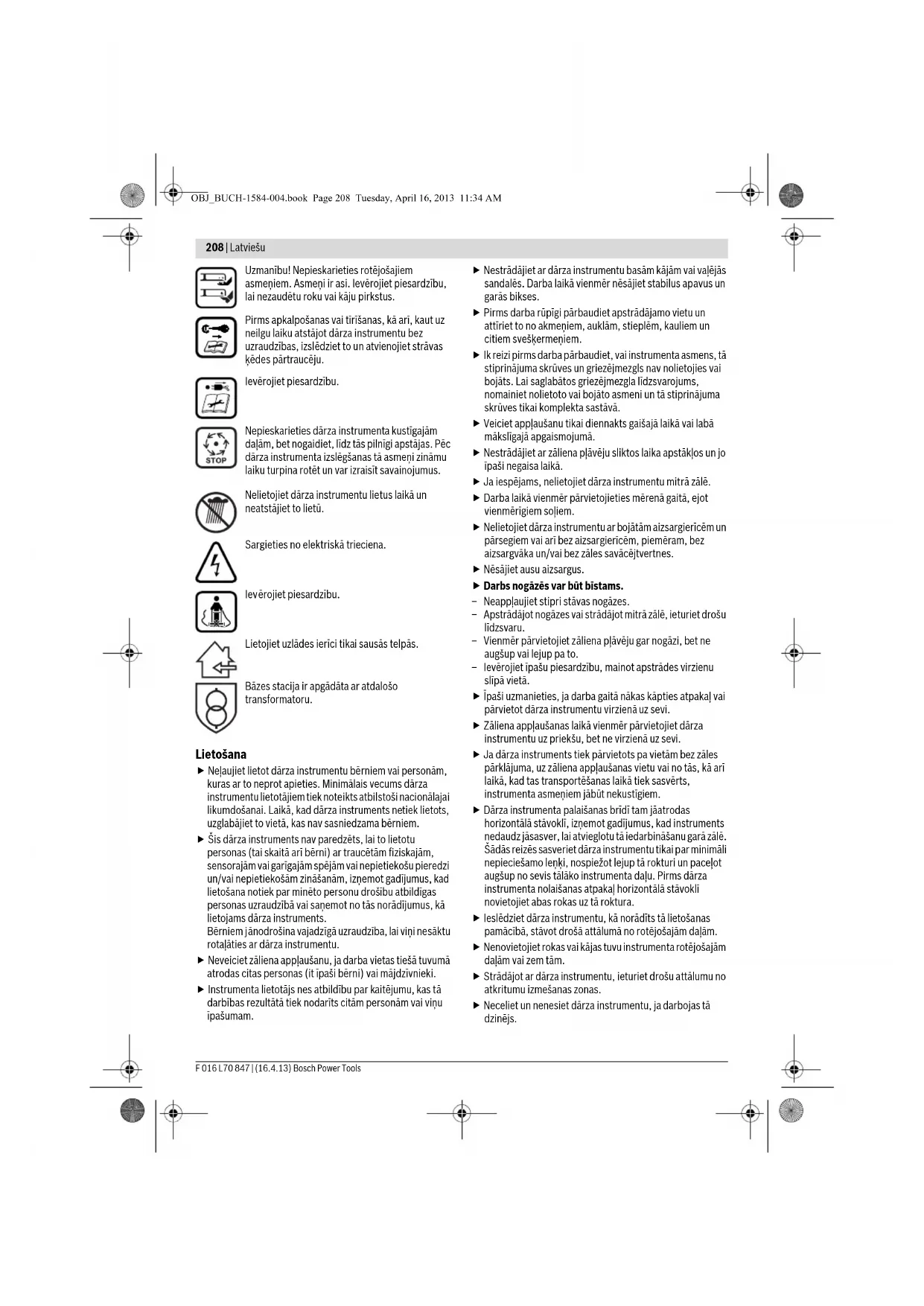

Uzlādes ierīce AL 3620 CV Professional AL 3620 CV Professional Izstrādājuma numurs EU

Uzlādes strāva A2,02,0 Pieļaujamais uzlādes temperatūras diapazons °C 0 –45 0–45 Svars atbilstoši EPTA-Procedure 01/2003 kg 0,6 0,6 Elektroaizsardzības klase /II /II **ar uzlādes ierīci AL 3620 CV Professional Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes. Atsevišķiem dārza instrumentiem tirdzniecības apzīmējums var mainīties. OBJ_BUCH-1584-004.book Page 210 Tuesday, April 16, 2013 11:34 AMLatviešu | 211 Bosch Power Tools F 016 L70 847 | (16.4.13) Informācija par troksni un vibrāciju Izmērītās trokšņa parametru vērtības ir noteiktas atbilstoši direktīvai 2000/14/EK (1,60 m augstumā un 1 m attālumā). Izstrādājuma radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis ir 74 dB(A); trokšņa jaudas līmenis ir 86 dB(A). Izkliede K =0,42 dB. Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta atbilstoši standartam EN 60335. Vibrācijas paātrinājuma vērtība a

Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem: EN 60335, kā arī direktīvām 2011/65/ES, 2004/108/EK, 2006/42/EK un 2000/14/EK. Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir 87 dB(A). Atbilstība ir noteikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 32 Pārbaudes vieta: SRL, Sudbury, England, Nr. 1088 Tehniskā lieta (2006/42/EK, 2000/14/EK) no: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montāža un lietošana Uzsākot lietošanu Jūsu drošībai Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Ievērojiet piesardzību – nepieskarieties rotējošajam griezējasmenim. Akumulatora uzlādes ierīce Nelietojiet citu uzlādes ierīci. Kopā ar dārza instrumentu piegādātā uzlādes ierīce ir piemērota tajā iebūvētā litija- jonu akumulatora uzlādei. Uzlādes ierīce AL 3640 CV Professional AL 3640 CV Professional Izstrādājuma numurs EU

Uzlādes strāva A4,04,0 Pieļaujamais uzlādes temperatūras diapazons °C 0 –45 0–45 Svars atbilstoši EPTA-Procedure 01/2003 kg 1,0 1,0 Elektroaizsardzības klase /II /II Akumulatora zāliena pļāvējs Rotak 32 LI Rotak 32 LI High Power **ar uzlādes ierīci AL 3620 CV Professional Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes. Atsevišķiem dārza instrumentiem tirdzniecības apzīmējums var mainīties. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Darbība un tās mērķis Attēls Piegādes komplekts 1 Lokveida roktura montāža 2 Zāles savācējtvertnes salikšana 3 Zāles savācējtvertnes nostiprināšana un noņemšana

Akumulatora uzlādes ierīce 5 Akumulatora ievietošana 6 Strāvas ķēdes pārtraucēja atvienošana un pārvietošana miera stāvoklī

Appļaušanas augstuma regulēšana 8 Ieslēgšana 9 Norādījumi darbam 10 Izslēgšana, Izņemiet strāvas ķēdes pārtraucēju: 11 Akumulatora izņemšana 12 Asmeņu apkalpošana 13 Piederumu izvēle 14 OBJ_BUCH-1584-004.book Page 211 Tuesday, April 16, 2013 11:34 AM212 | Latviešu F 016 L70 847 | (16.4.13) Bosch Power Tools Pievadiet uzlādes ierīcei pareizu barojošo spriegumu! Spriegumam barojošajā elektrotīklā jāatbilst uzlādes ierīces marķējuma plāksnītē norādītajai sprieguma vērtībai. Uzlādes ierīces, kas paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotīkla. Akumulators ir apgādāts ar NTC temperatūras kontroles ierīci, kas ļauj veikt uzlādi vienīgi tad, ja tā temperatūra atrodas robežās no 0 °C līdz 45 °C. Tas ļauj panākt lielu akumulatora kalpošanas laiku. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmā

lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā. Litija – jonu akumulatori ir apgādāti ar elementu elektroniskās aizsardzības funkciju „Electronic Cell Protection (ECP)“, kas tos aizsargā pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz dārza instrumentu, kā rezultātā tā asmeņi pārtrauc kustēties. Pēc dārza instrumenta automātiskās izslēgšanās nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Š āda rīcība var sabojāt akumulatoru. Uzlāde Akumulatora uzlāde sākas nekavējoties pēc tam, kad uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes šahtā. Īpašs procesors nodrošina adaptīvu uzlādi, kuras gaitā tiek automātiski noteikti akumulatora parametri un izvēlēta optimāla uzlādes strāva, atkarībā no akumulatora temperatūras un sprieguma. Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī. Paātrinātā uzlāde Paātrinātās uzlādes laikā mirgo zaļais mirdzdiodes indikators. Indikācijas elementi uz akumulatora. Akumulatora uzlādes laikā trīs zaļās mirdzdiodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās mirdzdiodes izdziest. Piezīme. Paātrinātā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamajās uzlādes temperatūras robežās, kas norādītas sadaļā „Tehniskie parametri“. Akumulators ir uzlādēts Ja pastāvīgi deg zaļais mirdzdiodes indikators, tas liecina, ka akumulators ir pilnīgi uzlādēts. Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe. Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu. Ja laikā, kad akumulators nav pievienots uzlādes ierīcei, pastāvīgi deg zaļais mirdzdiodes indikators, tas liecina, ka uzlādes ierīce ir pievienota elektrotīklam un gatava lietošanai. Akumulatora temperatūra ir zemāka par 0°C vai augstāka par 45 °C Ja pastāvīgi deg sarkanais mirdzdiodes indikators, tas liecina, ka akumulatora temperatūra ir ārpus pieļaujamā paātrinātās uzlādes temperatūras diapazona, kas ir 0 °C – 45 °C. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās uzlādes režīmā. Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā mirdzdiode. Uzlāde nenotiek Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo sarkanais mirdzdiodes indikators. Šādā gadījumā uzlādes process nevar sākties, un akumulatora uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana“). AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 212 Tuesday, April 16, 2013 11:34 AMLatviešu | 213 Bosch Power Tools F 016 L70 847 | (16.4.13) Ieteikumi akumulatora uzlādei Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes ierīcē. Ja manāmi samazinās izstrādājuma darbības laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Akumulatora dzesēšana (Active Air Cooling) Uzlādes ierīcē iebūvētā gaisa appūtes ierīce kontrolē tajā ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30°C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ventilatora darbības laikā ir dzirdams troksnis, ko rada dzesējošā gaisa plūsma. Ja ventilators nedarbojas, akumulatora temperatūra atrodas pieļaujamā uzlādes temperatūras diapazona robežās vai arī ventilatorā ir bojājums. Šādā gadījumā pieaug akumulatora uzlādes laiks. Norādījumi darbam Akumulatora uzlādes pakāpes indikators Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas ļauj kontrolēt tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas mirdzdiodes. Nospiediet uzlādes pakāpes indikatora taustiņu, lai aktivizētu uzlādes pakāpes indikatoru. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest. Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots. Ja pēc taustiņa nospiešanas neiedegas neviena mirdzdiode, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas. Akumulatora uzlādes laikā tr īs zaļās mirdzdiodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni 5minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās mirdzdiodes izdziest. Temperatūras kontroles indikators Temperatūras kontroles indikatora sarkanā mirdzdiode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu. Akumulatora temperatūras kontrole Ja temperatūras kontroles indikatora sarkanā mirdzdiode mirgo pēc taustiņa vai ieslēdzēja (ja ir ievietots akumulators) nospiešanas, tas nozīmē, ka akumulatora temperatūra ir ārpus darba temperatūras diapazona, kas ir no – 10 °C līdz +60 °C. Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamā darba temperatūras diapazona robežās. Dārza instrumenta elektroniskā mezgla temperatūras kontrole Ja sarkanā mirdzdiode iedegas, nospiežot ieslēdzēju, un deg pastāvīgi, tas nozīmē, ka dārza instrumenta elektroniskā mezgla temperatūra ir mazāka par 5 °C vai ir lielāka par 75 °C. Ja akumulatora temperatūra pieaug virs 90 °C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību robežās. Instrumenta veiktspēja (akumulatora darbības laiks) Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no appļaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no appļaušanas augstuma. Appļaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks). Lai nodrošinātu optimālu instrumenta veiktspēju (akumulatora darbības laiku), ieteicams appļaušanu veikt biežāk, samazināt appļaušanas augstumu un appļaušanas laikā pārvietoties normālā gaitā. Tālāk sniegtajā piemērā ir parādī ta sakarība starp appļaušanas augstumu un instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru. Lai palielinātu dārza instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas iestādē. Mirdzdiožu indikatori Akumulatora uzlādes pakāpe Pastāvīgi deg 3 zaļas mirdzdiodes ≥ 2/3 Pastāvīgi deg 2 zaļas mirdzdiodes ≥ 1/3 Pastāvīgi deg 1 zaļa mirdzdiode ≤ 1/3 Mirgo 1 zaļa mirdzdiode Rezerve Appļaušanas apstākļi Ļoti reta, sausa zāle Reta, sausa zāle Veiktspēja (Rotak 32 LI) līdz 150 m

Veiktspēja (Rotak 32 LI High Power) līdz 300 m

6cm4cm 8cm4cm OBJ_BUCH-1584-004.book Page 213 Tuesday, April 16, 2013 11:34 AM214 | Latviešu F 016 L70 847 | (16.4.13) Bosch Power Tools Kļūmju uzmeklēšana STOP Pazīme Iespējamais cēlonis Novēršana Dārza instruments nedarbojas Iespējams nosprostojums Izņemiet strāvas ķēdes pārtraucēju: Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) Akumulators nav pilnīgi uzlādēts Akumulatora uzlādes ierīce Akumulators nav pievienots vai ir slikti pievienots Akumulatora ievietošana Zāle ir pārāk gara Palieliniet appļaušanas augstumu un palaišanas brīdī sasveriet instrumentu, lai samazinātu slodzi Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu Akumulatora temperatūra ir par zemu vai par augstu Nogaidiet, līdz akumulators ir sasilis vai atdzisis Strāvas ķēdes pārtraucējs nav pareizi vai pilnī

ievietots instrumentā Ievietojiet pārtraucēju pareizi Pēc ieslēdzēja nospiešanas dzinējs sāk darboties ar nelielu laika aizturi Lai iedarbinātu dzinēju, turiet nospiestu ieslēdzēju apt. 1–3 s ilgi Dzinējs sāk darboties un tad atkal apstājas Akumulators nav pilnīgi uzlādēts Akumulatora uzlādes ierīce Strāvas ķēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā Ievietojiet pārtraucēju pareizi Akumulators nav pievienots vai ir slikti pievienots Akumulatora ievietošana Akumulatora temperatūra ir par zemu vai par augstu Nogaidiet, līdz akumulators ir sasilis vai atdzisis Palieliniet appļaušanas augstumu Dārza instruments darbojas ar pārtraukumiem Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīcā Ir nostrādājusi dzinē ja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu Dārza instruments veic appļaušanu nelīdzeni un/vai Dzinējs darbojas ar grūtībām Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu Asmeņi ir kļuvuši neasi Nomainiet asmeni Iespējams nosprostojums Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) Asmens ir nepareizi iestiprināts Iestipriniet asmeni pareizi Instrumenta veiktspēja (akumulatora darbības ilgums) nav pietiekoša Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu un pārvietojieties lēnāk Zāle ir pārāk gara Palieliniet appļaušanas augstumu un
