NAUDOJIMO INSTRUKCIJA Rotak 32 LI HP BOSCH

rvietojieties lēnāk Zāle ir pārāk mitra Nogaidiet, līdz zāle ir izžuvusi, un pārvietojieties lēnāk Zāle ir pārāk bieza Palieliniet appļaušanas augstumu, pārvietojieties lēnāk un veiciet appļaušanu biežāk Iegādājieties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas iestādē Griezieties remonta darbnīcā OBJ_BUCH-1584-004.book Page 214 Tuesday, April 16, 2013 11:34 AMLatviešu | 215 Bosch Power Tools F 016 L70 847 | (16.4.13) Apkalpošana un apkope Akumulatora apkope Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni. Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības. –Sargājiet akumulatoru no mitruma un ūdens. –Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu temperatūru, piemēram, automašīnas salonā. –Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai. –Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C. – Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tī ru un sausu otu. Ja manāmi samazinās izstrādājuma darbības laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Klientu konsultāciju dienests un konsultācijas par lietošanu www.bosch-garden.com Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepā rvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Neizmetiet dārza instrumentus, uzlādes ierīces un akumulatorus vai baterijas sadzīves atkritumu tvertnē! Pēc dārza instrumenta ieslēgšanas tā asmens negriežas Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu Izbrīvējiet asmeņus (vienmēr uzvelciet dārznieka aizsargcimdus) Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Dārza instruments stipri vibrē un/vai trokšņo Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Ir bojāti asmeņi Nomainiet asmeni Akumulatora uzlāde nenotiek Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piemēram, vairākkārt pievienojot akumulatoru uzlā des ierīcei un atvienojot no tās, vai arī nomainiet akumulatoru Ir bojāti akumulatora iekšējie (starpelementu) savienojumi Nomainiet akumulatoru Pēc uzlādes ierīces pievienošanas elektrotīkla kontaktligzdai neiedegas mirdzdiožu indikatori Uzlādes ierīces kontaktdakša nav pievienota vai ir slikti pievienota elektrotīkla kontaktligzdai Pievienojiet elektrobarošanas bloku elektrotīklam vai stingrāk iebīdiet tā kontaktdakšu elektrotīkla kontaktligzdā Ir bojāta elektrotīkla kontaktligzda, savienojošais kabelis vai uzlādes ierīce Pārbaudiet spriegumu elektrotīklā un vajadzības gadījumā nodrošiniet, lai uzlādes ierīce tiktu pārbaudīta Bosch pilnvarotā elektroinstrumentu remontu darbnīcā Pazīme Iespējamais cēlonis Novēršana OBJ_BUCH-1584-004.book Page 215 Tuesday, April 16, 2013 11:34 AM216 | Lietuviškai F 016 L70 847 | (16.4.13) Bosch Power Tools Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgās elektriskās un elektroniskās ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori Lūdzam ievērot norādījumus, kas sniegti sadaļā „Transportēšana“. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Dėmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Atidžiai perskaitykite šią naudojimo instrukciją. Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės. Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo. Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus. Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus arba prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite išjungimo raktelį. Netaikoma. Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nustos veikti. Išjungus sodo priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti. Nenaudokite sodo priežiūros įrankio, kai lyja, ir nepalikite jo lyjant lauke. Imkitės apsaugos priemonių nuo elektros smūgio. Netaikoma. Kroviklį naudokite tik sausose patalpose. Kroviklis yra su apsauginiu transformatoriumi. Naudojimas Niekada neleiskite sodo priežiūros įrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros įrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų. Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Nedirbkite sodo prieži ūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. OBJ_BUCH-1584-004.book Page 216 Tuesday, April 16, 2013 11:34 AMLietuviškai | 217 Bosch Power Tools F 016 L70 847 | (16.4.13) Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite. Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia. Dirbdami eikite lėtai, niekada neskubėkite. Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. Dirbkite su klausos apsaugos priemonėmis. Dirbti šlaituose gali būti pavojinga. – Nepjaukite ypač stačiuose šlaituose. – Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite. – Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn. –Keisdami kryptį šlaituose būkite ypač atsargūs. Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs. Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs. Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiū ros įrankio peiliai būtų sustoję. Įjungdami variklį, sodo priežiūros įrankio neverskite, nebent tai yra būtina jį įjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jį galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos. Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių. Niekada nekiškite rankų arti besisukančių dalių arba po jomis. Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos. Niekad nekelkite ir neneškite sodo priežiūros į rankio, kai veikia variklis. Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją. Reguliariai tikrinkite jungiamąjį laidą ir naudojamą ilginamąjį laidą. Pažeisto laido nejunkite į elektros tinklą arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo. Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su įtampa. Imkitės priemonių apsisaugoti nuo elektros smūgio keliamų pavojų. Ištraukite išjungimo raktelį: – visada, kai pasišalinate nuo sodo priežiūros įrankio, –prieš šalindami įstrigusias kliūtis, – kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate, –atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto, –jei sodo priežiūros įrankis pradeda neįprastai vibruoti (nedelsdami patikrinkite). Techninė priežiūra Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti. Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo. Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius. Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas. Įstatant akumuliatorių į įjungtą sodo priežiūros įrankį, gali įvykti nelaimingas atsitikimas. Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką. Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą akumuliatorinį kroviklį. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus. Nekraukite kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampą, krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus. Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką. Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. Naudokite tik šiems sodo priežiūros įrankiams skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą. Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus aku- OBJ_BUCH-1584-004.book Page 217 Tuesday, April 16, 2013 11:34 AM218 | Lietuviškai F 016 L70 847 | (16.4.13) Bosch Power Tools muliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumulia- toriaus skystis gali sudirginti ir nudeginti odą. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus. Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu. Elektrinio įrankio paskirtis Sodo priežiūros įrankis skirtas žolei privačiose valdose pjauti. Techniniai duomenys Simbolis Reikšmė Reakcijos jėgos kryptis Judėjimo kryptis Mūvėkite apsauginėmis pirštinėmis Masė Įjungimas Išjungimas Leidžiamas veiksmas Draudžiamas veiksmas Papildoma įranga ir atsarginės dalys Akumuliatorinė žoliapjovė Rotak 32 LI Rotak 32 LI High Power Gaminio numeris 3 600 H85 D*0 3 600 H85 D*1 Pjovimo plotis cm 32 32 Pjovimo aukštis mm 30 – 60 30 – 60 Žolės surinkimo krepšio talpa l3131 Svoris pagal „EPTA-Procedure 01/2003“ kg 10,4 10,4 Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio Akumuliatorius Ličio jonų Ličio jonų Gaminio numeris F 016 800 302 F 016 800 301 Nominalioji átampa V= 36 36 Talpa Ah 1,3 2,6 Įkrovimo laikas (kai akumuliatorius išsikrovęs)** min 60 95 Akumuliatoriaus celių skaičius

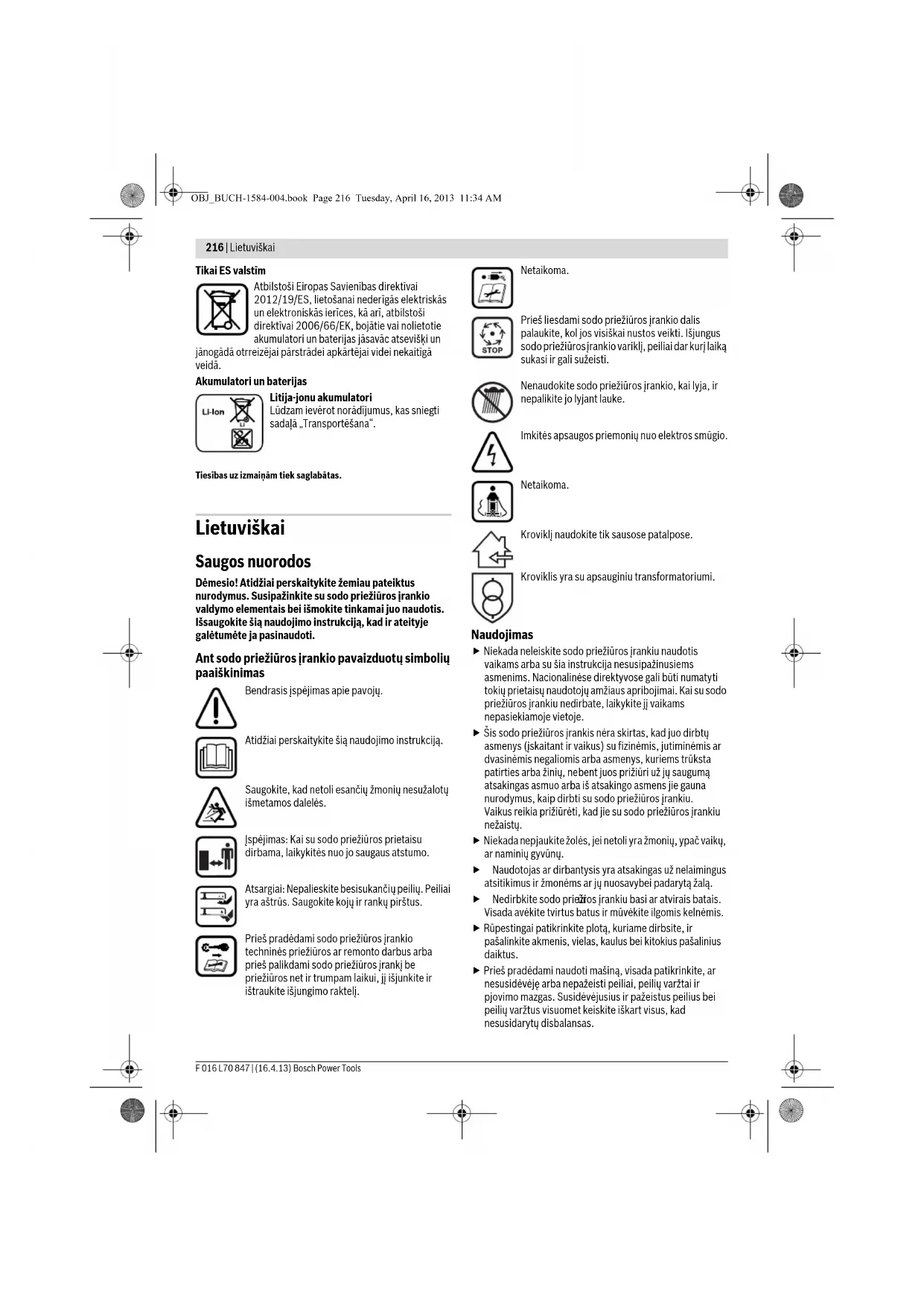

**su krovikliu AL 3620 CV Professional Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. OBJ_BUCH-1584-004.book Page 218 Tuesday, April 16, 2013 11:34 AMLietuviškai | 219 Bosch Power Tools F 016 L70 847 | (16.4.13) Informacija apie triukšmą ir vibraciją Triukšmo matavimų vertės nustatytos pagal 2000/14/EB (1,60 m aukštyje, 1 m atstumu). Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 74 dB(A); garso galios lygis 86 dB(A). Paklaida K =0,42 dB. Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60335: Vibracijos emisijos vertė a

Krovimo srovė A4,04,0 Leistinos krovimo temperatūros intervalas °C 0 –45 0–45 Svoris pagal „EPTA-Procedure 01/2003“ kg 1,0 1,0 Apsaugos klasė /II /II Akumuliatorinė žoliapjovė Rotak 32 LI Rotak 32 LI High Power **su krovikliu AL 3620 CV Professional Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Veiksmas Pav. Tiekiamas komplektas 1 Rankenos montavimas 2 Žolės surinkimo krepšio montavimas 3 Žolės surinkimo krepšio uždėjimas ir nuėmimas 4 Akumuliatoriaus įkrovimas 5 Akumuliatoriaus įdėjimas 6 Ištraukite išjungimo raktelį ir nustatykite į stovėjimo padėtį

Pjovimo aukščio nustatymas 8 Įjungimas 9 Darbo nuorodos 10 Išjungimas, Ištraukite išjungimo raktelį:11 Akumuliatoriaus išėmimas 12 Peilio priežiūra 13 Papildomos įrangos pasirinkimas 14 OBJ_BUCH-1584-004.book Page 219 Tuesday, April 16, 2013 11:34 AM220 | Lietuviškai F 016 L70 847 | (16.4.13) Bosch Power Tools Paruošimas eksploatuoti Jūsų saugumui Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi. Atsargiai – nelieskite besisukančio peilio. Akumuliatoriaus įkrovimas Nenaudokite kitų kroviklių. Su prietaisu tiekiamas kroviklis yra suderintas su sodo priežiūros įrankyje įmontuotu ličio jonų akumuliatoriumi. Atkreipkite dėmesį į elektros tinklo įtampą! Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami į 220 V įtampos tinklą. Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė. Nuoroda: akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia. Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia sodo priežiūros įrankį: pjovimo peilis nebejuda. Jei sodo priežiūros įrankis išjungiamas automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Įkrovimo procesas Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į kroviklio lizdą. Dėl taikomos „intelektualios“ įkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos jį įkrauna optimalia krovimo srove. Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas. Greitojo įkrovimo procesas Apie greitojo įkrovimo procesą praneša mirksintis žalias šviesadiodis indikatorius. Indikaciniai elementai ant akumuliatoriaus: Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta. Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leistinos įkrovimo temperatūros intervale, žr. skyrių „Techniniai duomenys“. Akumuliatorius įkrautas Nuolat degantis žalias šviesadiodis indikatorius praneša, kad akumuliatorius yra visiškai įkrautas. Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai įkrautas. Akumuliatorių galima išimti ir iš karto naudoti. Kai akumuliatorius neįstatytas, nuolat degantis žalias šviesadiodis indikatorius praneša, kad kištukas įstatytas į kištukinį lizdą ir kroviklis paruoštas naudoti. Akumuliatoriaus temperatūra žemesnė už 0 °C arba aukštesnė už 45 °C AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional AL 3640 CV Professional AL 3620 CV Professional OBJ_BUCH-1584-004.book Page 220 Tuesday, April 16, 2013 11:34 AMLietuviškai | 221 Bosch Power Tools F 016 L70 847 | (16.4.13) Nuolat degantis raudonas šviesadiodis indikatorius praneša, kad akumuliatoriaus temperatūra yra už greitojo įkrovimo temperatūros intervalo ribų 0°C–45°C. Kai tik pasiekiamas leistinos temperatūros intervalas, kroviklis automatiškai persijungia į greitojo įkrovimo režimą. Jei akumuliatoriaus temperatūra yra už leistinos įkrovimo temperatūros ribų, įstatant į kroviklį dega raudonas akumuliatoriaus šviesadiodis indikatorius. Nevyksta įkrovimo procesas Įvykus įkrovimo proceso sutrikimui, apie tai praneša mirksintis raudonas šviesadiodis indikatorius. Įkrovimo procesas negali būti pradėtas, akumuliatoriaus įkrauti negalima (žr. „Gedimų nustatymas“). Įkrovimo nuorodos Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu- liatoriaus šalinimo. Akumuliatoriaus aušinimas („Active Air Cooling“) Kroviklyje integruotas ventiliatoriaus valdymo įtaisas kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesnė už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros. Įjungtas ventiliatorius skleidžia triukšmą. Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimalios įkrovimo temperatūros intervale arba ventiliatorius yra pažeistas. Tokiu atveju, akumuliatoriaus įkrovimo laikas pailgėja. Darbo patarimai Akumuliatoriaus įkrovos indikatorius Akumuliatorius yra su įkrovos būklės indikatoriumi, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių sudaro 3 žali šviesadiodžiai indikatoriai. Paspauskite įkrovos būklės indikatoriaus mygtuką, kad aktyvuotumėte įkrovos būklės indikatorių. Maždaug po 5sekundžių įkrovos būklės indikatorius užgęsta savaime. Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas. Jei paspaudus mygtuką neužsidega nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai sodo priežiūros įrankis neveikia. Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliato- riaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta. Temperatūros kontrolės įtaiso indikatorius Temperatūros kontrolės įtaiso raudonas šviesadiodis indikatorius praneša, kad akumuliatorius arba sodo priežiūros įrankio elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optimalios temperatūros intervale. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia. Akumuliatoriaus temperatūros kontrolė Raudonas šviesadiodis indikatorius mirksi spaudžiant mygtuką arba įjungimo-išjungimo jungiklį (kai akumuliatorius įstatytas): akumuliatoriaus temperatūra yra už darbinės temperatūros intervalo nuo – 10 °C iki +60 °C ribų. Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros. Sodo priežiūros įrankio elektroninio įtaiso temperatūros kontrolė Raudonas šviesadiodis indikatorius spaudžiant įjungimo- išjungimo mygtuką dega nuolat: sodo priežiūros įrankio elektroninio įtaiso temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C. Kai temperatūra aukštesnė už 90 °C, sodo priežiūros įrankio elektroninis įtaisas išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros. Pjovimo našumas (akumuliatoriaus veikimo laikas) Pjovimo našumas (akumuliatoriaus veikimo laikas) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio. Jei sodo priežiūros įrankis pjovimo metu dažnai įjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo laikas) taip pat sumažėja. AL 3640 CV Professional AL 3620 CV Professional Šviesadiodis indikatorius Akumuliatoriaus talpa Nuolat dega 3 žali šviesadiodžiai indikatoriai ≥ 2/3 Nuolat dega 2 žali šviesadiodžiai indikatoriai ≥ 1/3 Nuolat dega 1 žalias šviesadiodis indikatorius ≤ 1/3 Mirksi 1 žalias šviesadiodis indikatorius Atsarga OBJ_BUCH-1584-004.book Page 221 Tuesday, April 16, 2013 11:34 AM222 | Lietuviškai F 016 L70 847 | (16.4.13) Bosch Power Tools Kad pjovimo našumas (akumuliatoriaus veikimo laikas) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti normaliu tempu. Žemiau esančiame pavyzdyje pateikiamas pjovimo aukščio ir pjovimo našumo ryšys per vieną akumuliatoriaus įkrovimo ciklą. Norint pailginti veikimo trukmę, įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse galima įsigyti papildomą arba didesnės talpos (Ah) akumuliatorių. Gedimų nustatymas Pjovimo sąlygos Labai reta, sausa žolė Reta, sausa žolė Pjovimo našumas (Rotak 32 LI) iki 150 m

6cm4cm 8cm4cm STOP Požymiai Galima priežastis Pašalinimas Sodo priežiūros įrankis neveikia Gali būti susidaręs kamštis Ištraukite išjungimo raktelį: Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas Žolė per aukšta Nustatykite didesnį pjovimo aukštį ir paverskite sodo priežiūros įrankį, kad sumažintumėte pradinę apkrovą Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės Išjungimo raktelis netinkamai arba nevisiškai įstatytas Tinkamai įstatykite Paspaudus įjungimo-išjungimo jungiklį, variklis įsijungia ne visiškai iš karto Norėdami įjungti variklį, įjungimo-išjungimo jungiklį spauskite apie 1 – 3 s Variklis įsijungia ir vėl išsijungia Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas Išjungimo raktelis netinkamai arba nevisiškai įstatytas Tinkamai įstatykite Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės Nustatykite didesnį pjovimo aukštį Sodo priežiūros įrankis veikia su pertrūkiais Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Sodo priežiūros įrankis pjauna nelygiai ir (arba) Sunkiai veikia variklis Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį Atšipę peiliai Peilio keitimas Gali būti susidaręs kamštis Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį OBJ_BUCH-1584-004.book Page 222 Tuesday, April 16, 2013 11:34 AMLietuviškai | 223 Bosch Power Tools F 016 L70 847 | (16.4.13) Priežiūra ir servisas Akumuliatoriaus priežiūra Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių bei žolės surinkimo krepšį. Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų: – Saugokite akumuliatorių nuo drėgmės ir vandens. –Akumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje. – Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros įrankyje nepalikite. – Optimali akumuliatoriaus sandėliavimo temperatūra yra 5°C. – Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba www.bosch-garden.com Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Nepakankamas pjovimo našumas (akumuliatoriaus veikimo laikas) Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį ir lėčiau eikite Per aukšta žolė Nustatykite didesnį pjovimo aukštį ir lėčiau eikite Žolė per šlapia arba drėgna Palaukite, kol žolė išdžius ir lėčiau eikite Per tanki žolė Nustatykite didesn į pjovimo aukštį, lėčiau eikite ir dažniau pjaukite Papildomą akumuliatorių galima įsigyti įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse Kreipkitės į remonto dirbtuves Sodo priežiūros įrankį įjungus, nesisuka pjovimo peilis Peilį blokuoja užstrigusi žolė Sodo priežiūros įrankį išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinėmis) Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm) Labai stipriai vibruoja, kelia didelį triukšmą Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm) Pažeistas peilis Peilio keitimas Nevyksta įkrovimo procesas Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite Pažeistas akumuliatorius, nes nutrūko kontaktas tarp akumuliatoriaus celių Akumuliatorių pakeiskite Įstačius kištuką į kištukin į lizdą neužsidega šviesadiodžiai indikatoriai Neįkištas (netinkamai įkištas) kroviklio kištukas Kištuką tinkamai įkiškite į kištukinį lizdą Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis Patikrinkite, ar elektros lizde yra įtampa ir, jei reikia, pristatykite kroviklį į įgaliotas Bosch elektrinių įrankių remonto dirbtuves Požymiai Galima priežastis Pašalinimas OBJ_BUCH-1584-004.book Page 223 Tuesday, April 16, 2013 11:34 AM224 | Lietuviškai F 016 L70 847 | (16.4.13) Bosch Power Tools Šalinimas Sodo priežiūros įrankių, kroviklių ir akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavimas“ pateiktų nuorodų. Galimi pakeitimai. OBJ_BUCH-1584-004.book Page 224 Tuesday, April 16, 2013 11:34 AM | 225 Bosch Power Tools F 016 L70 847 | (16.4.13)
