РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rotak 32 LI HP BOSCH
nu Оригинальное руководство по
эксплуатации
bg Originalна инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upule za rad

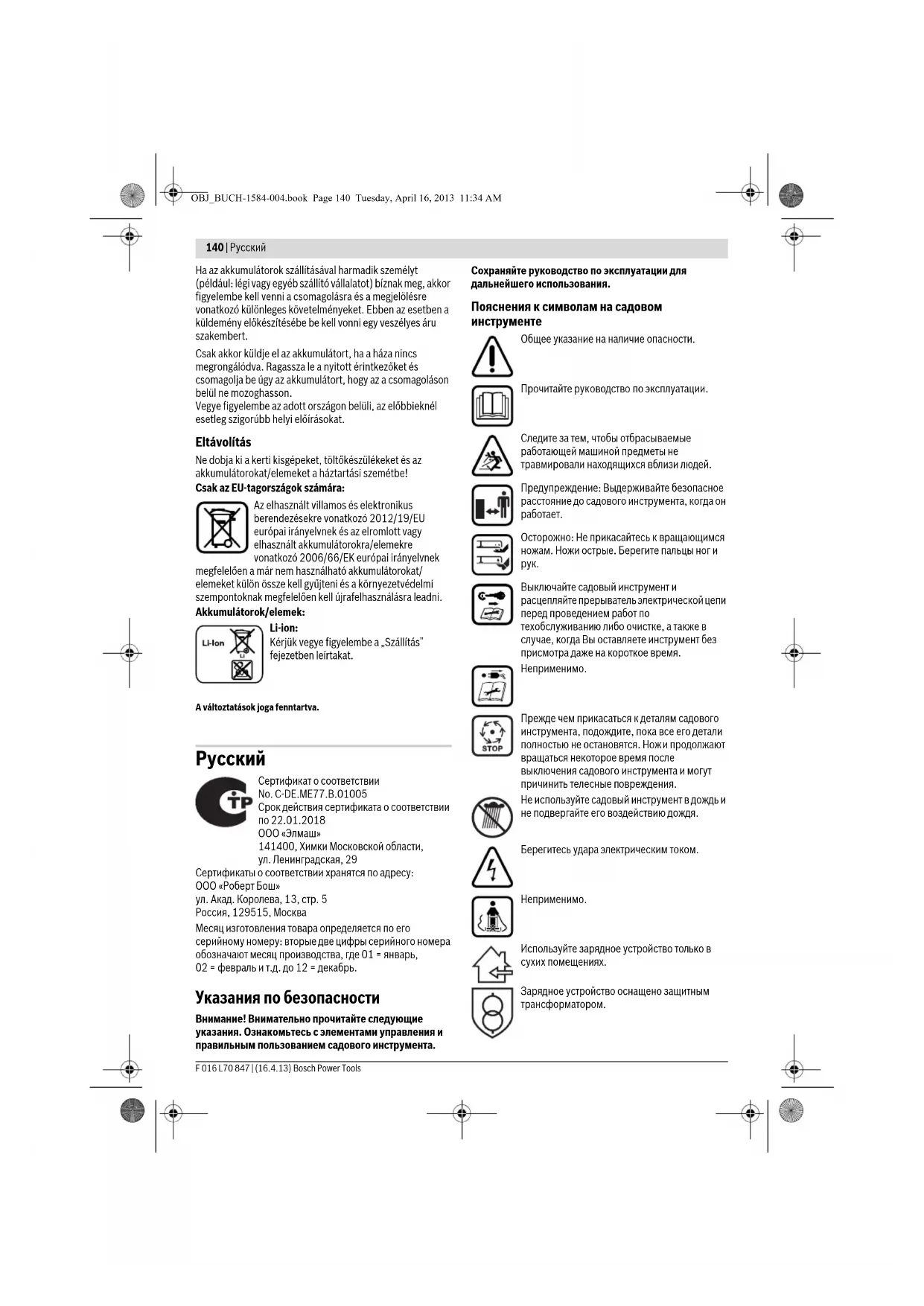

Сертификат о соответствии
Срок действия сертификата о соответствии по 22.01.2018
000 «Элмаш»
141400, Химки Московской области, ул. Ленинградская, 29
Сертификаты о соответствии хранятся по адресу: ООО «Роберт Бош»
ул. Акад. Королева, 13, стр. 5
Россия, 129515, Москва
Месяц изготовления товара определяется по его серийному номеру: вторые две цифры серийного номера обозначают месяц производства, где 01 = январь, 02 = февраль и т.д. до 12 = декабрь.
Указания по безопасности
Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным пользованием садового инструмента.
Сохраняйте руководство по эксплуатации для дальнейшего использования.
Пояснения к символам на садовом инструменте
Общее указание на наличие опасности.
Прочитайте руководство по эксплуатации.
Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей.
Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает.
Осторожно: Не прикасайтесь к вращающимся ножам. Ножи острые. Берегите пальцы ног и рук.
Выключайте садовый инструмент и расцепляйте прерыватель электрической цепи перед проведением работ по техобслуживанию либо очистке, а также в случае, когда Вы оставляете инструмент без присмотра даже на короткое время.
Неприменимо.
Прежде чем прикасаться к деталям садового инструмента, подождите, пока все его детали полностью не остановятся. Ножи продолжают вращаться некоторое время после выключения садового инструмента и могут причинить телесные повреждения.
Не используйте садовый инструмент в дождь и не подвергайте его воздействию дождя.
Берегитесь удара электрическим током.
Неприменимо.
Используйте зарядное устройство только в сухих помещениях.
Зарядное устройство оснащено защитным трансформатором.
Русский|141
Эксплуатация
Никогда не позволяйте пользоваться садовым инструментом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не пользуйтесь садовым инструментом, храните его в недосягаемом для детей месте.
Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. Необходимо проследить, чтобы дети не играли с садовым инструментом.
▶ Никогда не осуществляйте стрижку газона, если поблизости находятся другие люди, в особенности дети или домашние животные.
▶ Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу.
▶ Не работайте с садовым инструментом босяком или в открытых сандалиях. Всегда одевайте прочную обувь и длинные брюки.
▶ Тщательно осмотрите участок работы и уберите камни, палки, проволоку, кости и прочие посторонние предметы.
▶ Перед использованием всегда проверяйте ножи, винты ножей и ножевой узел на предмет износа и повреждения. Во избежание дисбаланса всегда меняйте сразу все износившиеся или поврежденные ножи и винты ножей.
Косите только при дневном свете либо хорошем искусственном освещении.
▶ Не работайте с газонокосилкой в плохую погоду, в особенности, когда надвигается гроза.
▶ о возможности не пользуйтесь садовым инструментом на влажной траве.
▶ Передвигайтесь всегда спокойно, никогда не бегите.
▶ Никогда не используйте садовый инструмент с поврежденными защитными устройствами и крышками или без предохранительных приспособлений, как напр., без дефлектора и/или травосборника.
Работа на склонах может быть опасной.
– Не косите на особенно крутых склонах.
- На склонах и на мокрой траве всегда следите за уверенным шагом.
– На наклонных поверхностях всегда работайте поперек и никогда не работайте в направлении вверх или вниз.
– Будьте особенно осторожны при смене направления на склонах.
▶ Будьте крайне осторожны, если Вы идете спиной вперед или тянете садовый инструмент за собой.
▶ При скашивании травы всегда толкайте садовый инструмент перед собой и никогда не подтягивайте его к себе.
Ножи должны быть полностью остановлены, если Вам нужно наклонить садовый инструмент для транспортировки, пересечь участок, не засеянный травой, или убрать садовый инструмент с участка/переместить на участок, где Вы производили/намерены производить скашивание.
▶ Не наклоняйте садовый инструмент, начиная работу с ним или запуская двигатель, за исключением тех случаев, когда это необходимо для работы в высокой траве. В таком случае приподнимите садовый инструмент с противоположной Вам стороны нажатием на рукоятку, однако не больше нужного. Следите за тем, чтобы Ваши руки были на рукоятке, когда будете опять опускать садовый инструмент.
▶ Включите садовый инструмент, как описано в инструкции по эксплуатации, следите за тем, чтобы Ваши ноги были на достаточном расстоянии от вращающихся ножей.
▶ Держите руки и ноги на расстоянии от вращающихся частей и не подставляйте их под вращающиеся части.
▶ При работе с садовым инструментом держитесь на расстоянии от зоны выброса.
Никогда не поднимайте и не переносите садовый инструмент при работающем двигателе.
Ничего не меняйте в садовом инструменте. Недопустимые изменения могут сказаться на безопасности Вашего садового инструмента и приводить к сильным шумам и вибрациям.
Регулярно проверяйте шнур питания и используемый удлинитель. Не подключайте поврежденный шнур к сети и не прикасайтесь к нему, не отключив его от сети. Если шнур поврежден, возможен контакт с находящимися под напряжением деталями. Защитите себя от опасности поражения электрическим током.
Отключайте прерыватель электроцепи:
– всегда, когда оставляете садовый инструмент без присмотра,
– перед устранением застрявания,
– перед проверкой, очисткой или выполнением прочих работ на садовом инструменте,
- после столкновения с чужеродными предметами. Немедленно проверьте садовый инструмент на предмет повреждений и при необходимости отремонтируйте его,
- если садовый инструмент начнет необычно вибрировать (немедленно проверить).
142 | Русский
Техобслуживание
▶ При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы.
Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния садового инструмента.
▶ Регулярно проверяйте состояние и степень износа травосборника.
▶ Проверяйте садовый инструмент и на всякий случай меняйте износившиеся или поврежденные детали.
- Используйте только предусмотренные для садового инструмента ножи.
▶ Для замены используйте оригинальные запасные части фирмы Bosch.
Указания по оптимальному обращению с аккумулятором
Убедитесь, что садовый инструмент выключен, прежде чем вставлять аккумуляторную батарею. Установка аккумуляторной батареи во включенный садовый инструмент может привести к несчастному случаю.
Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
Заряжайте аккумуляторы только зарядными устройствами, рекомендуемыми изготовителем.
Зарядное устройство, предусмотренное для определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами.
Не заряжайте аккумуляторы других изготовителей.
Зарядное устройство пригодно только для зарядки
литий-ионных аккумуляторов фирмы Bosch с
указанным в технических данных напряжением. В
противном случае возникает опасность пожара и
взрыва.
▶ Содержите зарядное устройство в чистоте.
Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.
- Используйте только предусмотренные для данного садового инструмента аккумуляторные батареи производства Bosch. Использование других аккумуляторных батарей может привести к травмам и чревато возникновением пожара.
Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару.
▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь за помощью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.
▶ Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания.
Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, воды и влаги. Существует опасность взрыва.
▶ Не замыкайте накоротко аккумулятор. Это создает опасность взрыва.
▶ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Защищайте аккумулятор от влаги и воды.
▶ Храните аккумулятор только в диапазоне температур от 0 °C до 50 °C. Не оставляйте аккумулятор летом в автомобиле.
▶ Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.
Символы
Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом.
Символ Значение
Направление реакции
Направление движения
Надевайте защитные рукавицы
Русский|143
Символ Значение
| Bec | |
| I | Включение |
| O | Выключение |
| √ | Разрешенное действие |
| × | Запрещенное действие |
Символ Значение
| Принадлежности/запчасти |
Применение по назначению
Садовый инструмент предназначен для скашивания травы на частных газонах.
Технические данные
| Аккумуляторная газонокосилка | Rotak 32 LI | Rotak 32 LI High Power | |
| Товарный No | 3 600 H85 D*0 | 3 600 H85 D*1 | |
| Ширина ножа | см 32 32 | ||
| Высота скашивания | мм 30 – 60 30 – 60 | ||
| Вместимость травосборника | л | 3 | 1 |
| Вес согласно EPTA-Procedure 01/2003 | кг 10,4 10,4 | ||
| Серийный номер | см. заводскую табличку садового инструмента | ||
| Аккумулятор | литий-ионный литий-ионный | ||
| Товарный No | F 016 800 302 | F 016 800 301 | |
| Номинальное напряжение | B= | 3 | 6 |
| Емкость | A-ч 1,3 2,6 | ||
| Продолжительность зарядки (аккумулятор разряжен)** | мин 60 95 | ||
| Число элементов аккумулятора | 10 20 | ||
| Зарядное устройство | AL 3620 CVProfessional | AL 3620 CVProfessional | |
| Товарный No EU | 2 607 225 657 | 2 607 225 657 | |
| UK | 2 607 225 659 | 2 607 225 659 | |
| AU | 2 607 225 662 | 2 607 225 662 | |
| Зарядный ток | A | 2 | , |
| Допустимый диапазон температуры при зарядке | °C | 0 – 45 | 0 – 45 |
| Вес согласно EPTA-Procedure 01/2003 | кг 0,6 0,6 | ||
| Класс защиты | ☐/II | ☐/II | |
| Зарядное устройство | AL 3640 CVProfessional | AL 3640 CVProfessional | |
| Товарный No | EU | 2 607 225 099 | 2 607 225 099 |
| UK | 2 607 225 101 | 2 607 225 101 | |
| AU | 2 607 225 103 | 2 607 225 103 | |
| Зарядный ток | A | 4 | , |
| Допустимый диапазон температуры при зарядке | °C | 0 – 45 | 0 – 45 |
| Вес согласно EPTA-Procedure 01/2003 | кг 1,0 1,0 | ||
| Класс защиты | ☐/II | ☐/II | |
| "с зарядным устройством AL 3620 CV ProfessionalОбращайте внимание на товарный номер на заводской табличке Вашего садового инструмента. Торговые названия отдельных садовых инструментов могут различаться. | |||
31
36
0
0
144 | Русский
Данные по шуму и вибрации
Измеренные значения уровня шума получены в соответствии с 2000/14/EC (высота 1,60 м, расстояние 1 м).
A-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 74 дБ(А); уровень звуковой мощности 86 дБ(А). Погрешность K = 0,42 дБ.
Суммарная величина вибрации (векторная сумма трех направлений) определена в соответствии с европейской нормой EN 60335: вибрация a_h<2,5m/s^2 , погрешность K=1,5m/s^2 .
Заявление о соответствии СЕ
Мы заявляем с полной ответственностью, что описанный в «Технических данных» продукт отвечает следующим стандартам и нормативам: EN 60335 в соответствии с положениями директив 2011/65/EC, 2004/108/EC, 2006/42/EC, 2000/14/EC.
2000/14/EC: гарантированный уровень звуковой мощности 87 дБ(А). Процедура оценки соответствия согласно приложения VI.
Категория продукта: 32
Указанный испытательный пункт: SRL, Sudbury, England, Nr. 1088
Монтаж и эксплуатация
Действие Рисунок
Комплект поставки 1
Монтаж рукоятки 2
Сборка травосборника 3
Установка/снятие травосборника 4
Зарядка аккумулятора 5
Установка аккумулятора 6
| Расцепление прерывателя электрической цепи и установка его в положение покоя | 7 |
Настройка высоты скашивания 8
| Включение | 9 |
| Указания по работе | 1 |
| Выключение, Отключайте прерыватель электропели: | 1 |
Действие Рисунок
| Изъятие аккумулятора | 12 |
| Техническое обслуживание ножей | 13 |
| Выбор принадлежностей | 14 |
Включение
Для Вашей безопасности
Внимание! Выключите садовый инструмент, расцепите прерыватель электрической цепи и извлеките аккумуляторную батарею из инструмента перед проведением работ по техобслуживанию или очистке. Эти операции необходимо проделывать также и в том случае, если поврежден, обрезан или запутался шнур питания.
После выключения садового инструмента ножи еще несколько секунд продолжают вращаться.
▶ Осторожно – не касайтесь вращающегося ножа.
Зарядка аккумулятора
Не используйте другое зарядное устройство. Входящее в комплект зарядное устройство предназначено для встроенной в Ваш садовый инструмент литиево-ионной аккумуляторной батареи.
▶ Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.
Аккумулятор оснащен устройством контроля температуры, которое позволяет производить зарядку только в пределах температуры от 0 °C до 45 °C. Этим достигается продолжительный срок службы аккумулятора.
Указание: Аккумулятор поставляется не полностью заряженным. Для обеспечения полной мощности аккумулятора зарядите его полностью перед первым применением.
Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение процесса зарядки не наносит вреда аккумулятору. Литиево-ионные аккумуляторные батареи защищены от глубокой разрядки системой «Electronic Cell Protection (ECP)». При разряженной аккумуляторной батарее садовый инструмент выключается благодаря схеме защиты: Режущий нож больше не двигается.
ВНИМАНИЕ
После автоматического
отключения садового инструмента
не продолжайте нажимать на выключатель. Вы можете повредить аккумуляторную батарею.
Процесс зарядки
Процесс зарядки начинается сразу, как только вилка сети зарядного устройства будет вставлена в штепсельную
Русский|145
розетку и аккумулятор будет установлен в зарядное гнездо.
Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора.
Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.
Режим быстрой зарядки
AL 3640 CV
Professional
AL 3620 CV
Professional
Процесс быстрой зарядки отображается миганиемзеленого светодиода.
Индикаторный элемент аккумулятора:
Во время процесса зарядки загораются подряд 3 зеленых светодиода и гаснут на короткое время. Аккумулятор полностью заряжен, если 3 зеленых светодиода горят постоянно. Приблизительно через 5 мин по окончании зарядки аккумулятора 3 зеленых светодиода гаснут.
Указание: Быстрая зарядка возможна, только если температура аккумуляторной батареи находится в пределах допустимого диапазона, см. раздел «Технические данные».
Аккумулятор заряжен
AL 3640 CV
Professional
AL 3620 CV
Professional
Непрерывное свечение светодиода сигнализирует о полностью заряженном аккумуляторе.
Дополнительно в течение прибл 2 секунд подается звуковой сигнал, сигнализирующий о полностью заряженном аккумуляторе.
Непосредственно после этого аккумулятор может быть извлечен, и им можно пользоваться.
Без вставленного аккумулятора непрерывное свечение зеленого светодиода сигнализирует о том, что штепсельная вилка подключена к розетке и зарядное устройство готово к работе.
Температура аккумулятора ниже 0 °C или выше 45 °C
AL 3640 CV
Professional
AL 3620 CV
Professional
Непрерывное свечение светодиода сигнализирует о том, что температура аккумулятора находится за пределами допустимого диапазона 0 °C – 45 °C. После возвращения в допустимый температурный диапазон зарядное устройство автоматически переключается в режим быстрой зарядки.
Если температура аккумулятора находится за пределами допустимого диапазона, при установке в зарядное устройство загорается красный светодиод.
Аккумулятор не заряжается
AL 3640 CV
Professional
AL 3620 CV
Professional
Если зарядка невозможна по причине иной неполадки, мигаеткрасный светодиод.
Процесс зарядки не начинается, зарядка аккумуляторной батареи невозможна (см. раздел «Поиск неисправностей»).
Указания по зарядке аккумулятора
При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента.
Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.
Учитывайте указания по утилизации.
Охлаждение аккумулятора (Active Air Cooling)
Встроенное в зарядное устройство управление вентилятором контролирует температуру установленного аккумулятора. Если температура аккумулятора превышает 30 °C, вентилятор охлаждает его до оптимальной для зарядки температуры. Включенный вентилятор издает при работе характерные шумы.
Если вентилятор не запускается, то температура аккумулятора находится в пределах оптимального
146 | Русский
температурного диапазона или вентилятор неисправен. В этом случае время зарядки аккумулятора увеличивается.
Указания по применению
Индикатор заряженности аккумулятора
Аккумулятор оснащен индикатором заряженности, который показывает его степень заряженности. Индикатор заряженности состоит из 3 зеленых светодиодов.
Для активизации индикатора заряженности нажмите кнопку индикатора заряженности. Прибл. через 5 секунд индикатор заряженности гаснет самостоятельно.
Степень заряженности можно проверять и на вынутом аккумуляторе.
Светодиодная индикация Емкость аккумулятора
| Непрерывное свечение 3зеленых светодиодов ≥ 2/3 |
| Непрерывное свечение 2зеленых светодиодов ≥ 1/3 |
| Непрерывное свечение 1зеленого светодиода ≤ 1/3 |
| Мигание 1 зеленого светодиода Резерв |
Если после нажатия кнопки не загорается ни один из светодиодов, это значит, что аккумулятор неисправен и подлежит замене.
Из соображений безопасности проверка степени заряженности аккумулятора может производиться только при неработающем садовом инструменте.
Во время процесса зарядки загораются подряд 3 зеленых светодиода и гаснут на короткое время. Аккумулятор полностью заряжен, если 3 зеленых светодиода горят постоянно. Приблизительно через 5 мин по окончании зарядки аккумулятора 3 зеленых светодиода гаснут.
Индикатор контроля температуры
Красный светодиод индикатора контроля температуры сигнализирует о том, что аккумулятор или электроника садового инструмента (при установленном аккумуляторе) находятся за пределами оптимального температурного диапазона. В таком случае садовый инструмент не работает или работает не на полную мощность.
Контроль за температурой аккумулятора
Красный СИД мигает при нажатии на кнопку или выключатель (при установленном аккумуляторе): Температура аккумулятора за пределами рабочего диапазона от – 10 °C до +60 °C.
При температуре выше 70 °С аккумулятор отключается на время, которое требуется для возвращения в допустимый температурный диапазон.
Контроль за температурой электроники садового инструмента
Красный светодиод выключателя постоянно светится: Температура электроники садового инструмента ниже 5 °C или выше 75 °C.
При температуре выше 90 °C электроника садового инструмента отключается на время, которое требуется для возвращения в допустимый температурный диапазон.
Эффективность (продолжительность работы аккумулятора)
Эффективность скашивания (продолжительность работы аккумулятора) зависит от свойств газона, напр., густоты травы, влажности, длины травы, а также высоты скашивания.
Частое включение и выключение садового инструмента во время скашивания также снижает производительность скашивания (продолжительность работы аккумуляторной батареи).
Для оптимизации производительности скашивания (продолжительности работы аккумулятора) рекомендуется чаще косить, увеличить высоту скашивания и двигаться с умеренней скоростью.
Нижеприведенный пример показывает зависимость между высотой скашивания и производительностью скашивания по отношению к зарядке аккумулятора.
Условия скашивания
Очень тонкая, сухая трава
Тонкая, сухая трава
Производительность скашивания (Rotak 32 LI)
до 150 м²
До 100 м²
Производительность скашивания (Rotak 32 LI High Power)
до 300 м²
До 150 м²
Чтобы увеличить продолжительность работы, возможно использование дополнительного аккумулятора либо аккумуляторной батареи большей ёмкости, которые можно приобрести через автанизированную сервисную мастерскую для садовых инструментов Bosch.
Русский|147
Поиск неисправностей
Проблема Возможная причина Устранение
| Садовый инструментне работает | Возможно, агрегат забился | Отключайте прерыватель электроцепи:Проверьте нижнюю часть садовогоинструмента и при необходимости устранитепричину (обязательно одевайте садовыерукавицы) |
| Аккумулятор заряжен не полностью | Зарядка аккумулятора | |
| Аккумулятор вставлен не полностью | Установка аккумулятора | |
| Трава слишком высокая | Настройте большую высоту скашивания инаклоните садовый инструмент, чтобы снизитьначальную нагрузку | |
| Сработала защита двигателя | Дайте двигателю остыть и установите большуювысоту скашивания | |
| Аккумулятор холодный/горячий | Дайте аккумулятору нагреться/остыть | |
| Прерыватель тока вставлен неправильно/не доконца | Установите его правильно | |
| После приведения в действие выключателядвигатель запускается с небольшой задержкойпо времени | Держите выключатель нажатым ок. 1 – 3 сек.,чтобы запустить двигатель | |
| Двигательвключается и сноваостанавливается | Аккумулятор заряжен не полностью | Зарядка аккумулятора |
| Прерыватель тока вставлен неправильно/не доконца | Установите его правильно | |
| Аккумулятор вставлен не полностью | Установка аккумулятора | |
| Аккумулятор холодный/горячий | Дайте аккумулятору нагреться/остытьУстановите большую высоту скашивания | |
| Садовый инструментработает сперебоями | Повреждена внутренняя проводка садовогоинструмента | Обратитесь в сервисную мастерскую |
| Сработала защита двигателя | Дайте двигателю остыть и установите большуювысоту скашивания | |
| Садовый инструментскашиваетнеравномернои/илиДвигатель работает струдом | Высота скашивания слишком мала | Установите большую высоту скашивания |
| Затупился нож | Замените нож | |
| Возможно, агрегат забился | Проверьте нижнюю часть садовогоинструмента и при необходимости устранитепричину (обязательно одевайте садовыерукавицы) | |
| Нож установлен неправильной стороной | Установите нож правильной стороной |
148 | Русский
| Проблема | Возможная причина | Устранение |
| Эффективность скашивания (продолжительность работы аккумулятора) недостаточна | Высота скашивания слишком мала | Установите большую высоту скашивания и передвигайтесь медленнее |
| Высокая трава | Установите большую высоту скашивания и передвигайтесь медленнее | |
| Трава слишком мокрая или влажная | Подождите, пока трава высохнет, и передвигайтесь медленнее | |
| Трава слишком густая | Установите большую высоту скашивания, передвигайтесь медленнее и осуществляйте скашивание чаще | |
| Дополнительный аккумулятор можно приобрести через авторизированную сервисную мастерскую для садовых инструментов Bosch | Обратитесь в сервисную мастерскую | |
| После включения садового инструмента нож не вращается | На нож намоталась трава | Выключите садовый инструмент Устраните причину (обязательно одевайте садовые рукавицы) |
| Ослабились гайка ножа/винт ножа | Затяните гайку ножа/винт ножа (17 Нм) | |
| Чрезмерная вибрация/шум | Ослабились гайка ножа/винт ножа | Затяните гайку ножа/винт ножа (17 Нм) |
| Нож поврежден | Замените нож | |
| Зарядка невозможна | Загрязнены контакты аккумулятора | Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор |
| Аккумулятор неисправен, поскольку произошел обрыв связи между отдельными элементами | Заменить аккумулятор | |
| Светодиоды после установки сетевого штекера в розетку не загораются | Вилка сети зарядного устройства вставлена неполностью в розетку | Правильно вставить вилку в штепсельную розетку |
| Неисправность штепсельной розетки, кабеля питания или зарядного устройства | Проверьте напряжение в сети, при необходимости отдайте зарядное устройство на проверку в авторизированную сервисную мастерскую для электроинструментов Bosch |
Техобслуживание и сервис
Уход за аккумулятором
Внимание! Выключите садовый инструмент, расцепите прерыватель электрической цепи и извлеките из инструмента аккумуляторную батарею, а также травосборник, прежде чем проводить работы по техобслуживанию или очистке.
▶ При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы.
Чтобы гарантировать оптимальную работу аккумулятора, соблюдайте следующие указания и выполняйте следующие меры:
- Защищайте аккумулятор от влаги и воды.
– Храните аккумулятор только в диапазоне температур от 0 °C до 50 °C. Не оставляйте аккумулятор летом в автомобиле.
- При прямых солнечных лучах не оставляйте аккумулятор в садовом инструменте.
– Оптимальная температура хранения аккумулятора составляет 5 °C.
- Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.
Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.
Сервис и консультирование на предмет использования продукции
При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента.
Українська | 149
Для региона: Россия, Беларусь, Казахстан
Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
ООО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента ул. Академика Королева, стр. 13/5
129515, Москва
Россия
Тел.: 8 800 100 8007
E-Mail: pt-service.ru@bosch.com
Полную информацию о расположении сервисных центров Вы можете получить на официальном сайте www.bosch-pt.ru либо по телефону справочно-сервисной службы Bosch 8-800-100-8007 (звонок бесплатный).
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
Транспортировка
На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм.
При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам.
Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки.
Пожалуйста, соблюдайте также возможные дополнительные национальные предписания.
Утилизация
Не выбрасывайте садовые инструменты, зарядные устройства и аккумуляторные батареи/батарейки в бытовой мусор!
Только для стран-членовEC:
В соответствии с европейской директивой 2012/19/EU отслужившие электрические и электронные приборы и в соответствии с европейской директивой 2006/66/EC поврежденные либо отработанные
аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.
Аккумуляторы, батареи:
Литиево-ионный:
Пожалуйста, соблюдайте указания раздела «Транспортировка».
Возможны изменения.
Українська
Акумулятори/батарейки:
приспособления/резервни части
