BEDIENUNGSANLEITUNG ARM 33 BOSCH

de Originalbetriebsanleitung

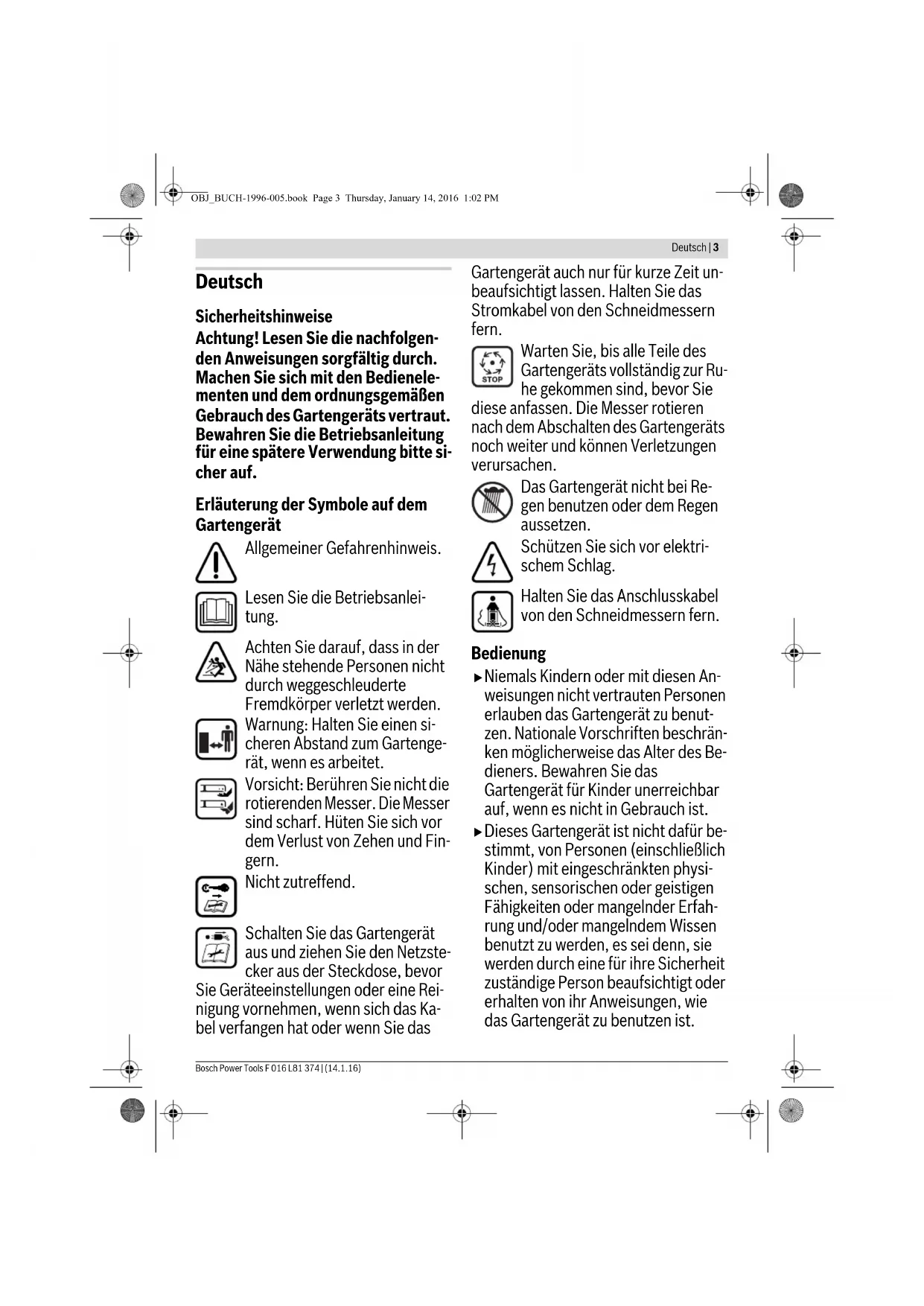

Achtung! Lesen Sie die nachfolgen-

den Anweisungen sorgfältig durch.

Machen Sie sich mit den Bedienele-

menten und dem ordnungsgemäßen

Gebrauch des Gartengeräts vertraut.

Bewahren Sie die Betriebsanleitung

für eine spätere Verwendung bitte si-

Erläuterung der Symbole auf dem

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanlei-

Achten Sie darauf, dass in der

Nähe stehende Personen nicht

durch weggeschleuderte

Fremdkörper verletzt werden.

Warnung: Halten Sie einen si-

cheren Abstand zum Gartenge-

rät, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die

rotierenden Messer. Die Messer

sind scharf. Hüten Sie sich vor

dem Verlust von Zehen und Fin-

Schalten Sie das Gartengerät

aus und ziehen Sie den Netzste-

cker aus der Steckdose, bevor

Sie Geräteeinstellungen oder eine Rei-

nigung vornehmen, wenn sich das Ka-

bel verfangen hat oder wenn Sie das

Gartengerät auch nur für kurze Zeit un-

beaufsichtigt lassen. Halten Sie das

Stromkabel von den Schneidmessern

Warten Sie, bis alle Teile des

Gartengeräts vollständig zur Ru-

he gekommen sind, bevor Sie

diese anfassen. Die Messer rotieren

nach dem Abschalten des Gartengeräts

noch weiter und können Verletzungen

Das Gartengerät nicht bei Re-

gen benutzen oder dem Regen

Schützen Sie sich vor elektri-

Halten Sie das Anschlusskabel

von den Schneidmessern fern.

Niemals Kindern oder mit diesen An-

weisungen nicht vertrauten Personen

erlauben das Gartengerät zu benut-

zen. Nationale Vorschriften beschrän-

ken möglicherweise das Alter des Be-

dieners. Bewahren Sie das

Gartengerät für Kinder unerreichbar

auf, wenn es nicht in Gebrauch ist.

Dieses Gartengerät ist nicht dafür be-

stimmt, von Personen (einschließlich

Kinder) mit eingeschränkten physi-

schen, sensorischen oder geistigen

Fähigkeiten oder mangelnder Erfah-

rung und/oder mangelndem Wissen

benutzt zu werden, es sei denn, sie

werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder

erhalten von ihr Anweisungen, wie

das Gartengerät zu benutzen ist.

OBJ_BUCH-1996-005.book Page 3 Thursday, January 14, 2016 1:02 PM4 | Deutsch

F 016 L81 374 | (14.1.16) Bosch Power Tools

Kinder sollten beaufsichtigt werden,

um sicherzustellen, dass sie nicht mit

dem Gartengerät spielen.

Mähen Sie niemals während sich Per-

sonen, insbesondere Kinder oder

Haustiere, in unmittelbarer Nähe auf-

Der Bediener oder Nutzer ist für Un-

fälle oder Schäden an anderen Men-

schen oder deren Eigentum verant-

Benutzen Sie das Gartengerät nicht

barfuß oder mit offenen Sandalen.

Tragen Sie stets festes Schuhwerk

und eine lange Hose.

Inspizieren Sie die zu bearbeitende

Fläche sorgfältig und beseitigen Sie

Steine, Stöcke, Drähte, Knochen und

sonstige Fremdkörper.

Prüfen Sie vor der Benutzung immer,

ob Messer, Messerschrauben und

Schneidbaugruppe abgenutzt oder

beschädigt sind. Tauschen Sie abge-

nutzte oder beschädigte Messer so-

wie Messerschrauben immer im gan-

zen Satz aus, um Unwucht zu

Mähen Sie nur bei Tageslicht oder gu-

tem künstlichem Licht.

Bei schlechten Wetterbedingungen

insbesondere bei einem aufziehen-

dem Gewitter nicht mit dem Rasen-

Betreiben Sie das Gartengerät nach

Möglichkeit nicht bei nassem Gras.

Stets ruhig gehen, niemals schnell

Betreiben Sie das Gartengerät nie-

mals mit defekten Schutzvorrichtun-

gen, Abdeckungen oder ohne Sicher-

heitseinrichtungen, wie z. B.

Prallschutz und/oder Grasfangkorb.

Tragen Sie Gehörschutz.

Das Arbeiten an Böschungen kann

– Mähen Sie keine besonders steilen

– Achten Sie auf schrägen Flächen oder

auf nassem Gras stets auf sicheren

– Mähen Sie auf schrägen Flächen im-

mer quer und niemals auf- und ab-

– Gehen Sie beim Richtungswechsel an

Abhängen äußerst vorsichtig vor.

Gehen Sie beim Rückwärtsgehen

oder Ziehen des Gartengeräts äußerst

Schieben Sie das Gartengerät beim

Mähen immer vorwärts und ziehen

Sie dieses niemals zum Körper hin.

Die Messer müssen stehen, wenn Sie

das Gartengerät für den Transport

kippen müssen, wenn Sie nicht mit

Gras bepflanzte Flächen überqueren

und wenn Sie das Gartengerät zu und

von dem zu mähenden Bereich trans-

Kippen Sie das Gartengerät beim

Starten oder Anlassen des Motors

nicht, außer dies ist zum Starten in

hohem Gras erforderlich. In diesem

Fall, die vom Bediener abgewandte

Seite durch Niederdrücken des Hand-

griffes nicht weiter als unbedingt nö-

tig anheben. Achten Sie darauf, dass

sich Ihre Hände am Griff befinden,

wenn Sie das Gartengerät wieder ab-

Schalten Sie das Gartengerät wie in

der Betriebsanleitung beschrieben

ein und achten Sie darauf, dass Ihre

Füße ausreichend weit von rotieren-

den Teilen entfernt sind.

Bringen Sie Ihre Hände und Füße

nicht in die Nähe oder unter rotieren-

Halten Sie Abstand zur Auswurfzone,

wenn Sie mit dem Gartengerät arbei-

Heben bzw. tragen Sie das Gartenge-

rät niemals bei laufendem Motor.

Nehmen Sie keine Veränderungen

Veränderungen können die Sicherheit

Ihres Gartengerätes beeinträchtigen

und zu verstärkten Geräuschen und

Prüfen Sie regelmäßig das Anschluss-

kabel und ein verwendetes Verlänge-

rungskabel. Schließen Sie ein beschä-

digtes Kabel nicht an das Stromnetz

an oder berühren Sie es nicht, bevor

Sie es vom Stromnetz getrennt ha-

ben. Bei einem beschädigten Kabel

können spannungsführende Teile be-

rührt werden. Schützen Sie sich vor

Gefahren durch elektrischen Schlag.

Netzstecker aus der Steckdose

– immer wenn Sie sich vom Gartengerät

– vor dem Beseitigen von Blockierun-

– wenn Sie das Gartengerät überprü-

fen, reinigen oder an ihm arbeiten,

– nach der Kollision mit einem Fremd-

körper. Überprüfen Sie das Gartenge-

rät sofort auf Beschädigungen und

lassen Sie es wenn notwendig in-

– wenn das Gartengerät ungewöhnlich

zu vibrieren beginnt (sofort prüfen).

Die Spannung der Stromquelle muss

mit den Angaben auf dem Typen-

schild des Gerätes übereinstimmen.

Es wird empfohlen, dieses Gerät nur

an eine Steckdose anzuschließen, die

mit einem 30 mA Fehlerstrom-

Schutzschalter abgesichert ist.

Beim Austausch des Kabels an die-

sem Gerät, nur die vom Hersteller vor-

gesehene Netzanschlussleitung ver-

wenden, Bestell-Nr. und Typ siehe

Den Netzstecker niemals mit nassen

Die Netzanschlussleitung oder das

Verlängerungskabel nicht überfah-

ren, quetschen oder daran zerren, da

es beschädigt werden könnte. Schüt-

zen Sie das Kabel vor Hitze, Öl und

Das Verlängerungskabel muss den in

der Betriebsanleitung aufgeführten

Querschnitt haben und spritzwasser-

geschützt sein. Die Steckverbindung

darf nicht im Wasser liegen.

Tragen Sie immer Gartenhandschu-

he, wenn Sie im Bereich der scharfen

Messer hantieren oder arbeiten.

Elektrische Sicherheit

Achtung! Schalten Sie vor War-

tungs- oder Reinigungsarbeiten

das Gartengerät aus und ziehen Sie

den Netzstecker. Gleiches gilt,

OBJ_BUCH-1996-005.book Page 5 Thursday, January 14, 2016 1:02 PM6 | Deutsch F 016 L81 374 | (14.1.16) Bosch Power Tools wenn das Stromkabel beschädigt,

angeschnitten oder verwickelt ist.

Nachdem das Gartengerät abge-

schaltet wurde, drehen sich die

Messer noch einige Sekunden wei-

Vorsicht – das rotierende Schneid-

messer nicht berühren.

Ihr Gartengerät ist zur Sicherheit schut-

zisoliert und benötigt keine Erdung. Die

Betriebsspannung beträgt 230 V AC,

50 Hz (für Nicht-EU-Länder 220 V, 240

V je nach Ausführung). Nur zugelassene

Verlängerungskabel verwenden. Infor-

mationen erhalten Sie bei Ihrer autori-

sierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der

Bauart H05VV-F, H05RN-F oder IEC

(60227 IEC 53, 60245 IEC 57) ver-

Falls Sie für den Betrieb des Gerätes ein

Verlängerungskabel verwenden, dürfen

nur Kabel mit folgenden Leiterquer-

schnitten verwendet werden:

: maximale Länge 40 m

: maximale Länge 60 m

: maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel

benutzt, muss dieses – wie bei den Si-

cherheitsvorschriften beschrieben – ei-

nen Schutzleiter besitzen, der über den

Stecker mit dem Schutzleiter Ihrer elek-

trischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausge-

bildeten Elektriker oder die nächste

Bosch Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßi-

ge Verlängerungskabel können ge-

fährlich sein. Verlängerungskabel,

Stecker und Kupplung müssen was-

serdichte, für den Außenbereich

zugelassene Ausführungen sein.

Kabelverbindungen sollten trocken sein

und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird emp-

fohlen, einen FI-Schalter mit einem Feh-

lerstrom von maximal 30 mA zu benut-

zen. Dieser FI-Schalter sollte vor jeder

Benutzung überprüft werden.

Hinweis für Produkte, die

Zu Ihrer Sicherheit ist es er-

forderlich, dass der am Gartengerät an-

gebrachte Stecker mit dem Verlänge-

rungskabel verbunden wird. Die

Kupplung des Verlängerungskabels

muss vor Spritzwasser geschützt sein,

aus Gummi bestehen oder mit Gummi

überzogen sein. Das Verlängerungska-

bel muss mit einer Zugentlastung ver-

Die Anschlussleitung muss regelmäßig

auf Schadensmerkmale überprüft wer-

den und darf nur in einwandfreiem Zu-

stand verwendet werden.

Wenn die Anschlussleitung beschädigt

ist, darf sie nur von einer autorisierten

Bosch-Werkstatt repariert werden.

Tragen Sie immer Gartenhandschu-

he, wenn Sie im Bereich der schar-

fen Messer hantieren oder arbei-

Stellen Sie den Festsitz aller Muttern,

Bolzen und Schrauben sicher, damit

ein sicherer Arbeitszustand des Gar-

tengeräts gewährleistet ist.

Überprüfen Sie regelmäßig den Gras-

fangkorb auf Zustand und Abnutzung.

OBJ_BUCH-1996-005.book Page 6 Thursday, January 14, 2016 1:02 PMDeutsch | 7

Bosch Power Tools F 016 L81 374 | (14.1.16)

Überprüfen Sie das Gartengerät und

ersetzen Sie sicherheitshalber abge-

nutzte oder beschädigte Teile.

Verwenden Sie ausschließlich für das

Gartengerät vorgesehene Schneid-

Stellen Sie sicher, dass auszuwech-

selnde Teile von Bosch stammen.

Stellen Sie vor der Lagerung sicher,

dass das Gartengerät sauber und frei

von Rückständen ist. Wenn nötig, mit

einer weichen trockenen Bürste reini-

Die nachfolgenden Symbole sind für das Lesen und Verstehen

der Betriebsanleitung von Bedeutung. Prägen Sie sich die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, das Gartengerät besser und sicherer

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich

Geräusch-/Vibrationsinformation

Tragen Sie Schutzhandschuhe

Nennaufnahmeleistung

Gewicht entsprechend EPTA-Procedure

/II /II Seriennummer siehe Typenschild am Gartengerät

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf-

treten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schallleistungspegel

Unsicherheit K Gehörschutz tragen!

Konformitätserklärung

Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermit-

telt entsprechend EN 60335-2-77:

Schwingungsemissionswert a

3 600 ... HA6 1.. HA6 2..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebe-

ne Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, bis 19. April

2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG ein-

schließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:

EN 60335-1, EN 60335-2-77, EN 50581.

2000/14/EG: Garantierter Schallleistungspegel:

Bewertungsverfahren der Konformität gemäß Anhang VI.

Handlungsziel Bild Seite

Montage der Griffbügel

Grasfangkorb zusammensetzen

Grasfangkorb einsetzen/abnehmen

Schnitthöhe einstellen

STOP Symptome Mögliche Ursache Abhilfe

Motor läuft nicht an Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls

Sicherung hat ausgelöst Sicherung austauschen

Gras zu lang Größere Schnitthöhe einstellen und Gartenge-

rät kippen, um die Anfangsbelastung zu redu-

Motorschutz hat angesprochen Motor abkühlen lassen und größere

Schnitthöhe einstellen

Gartengerät läuft mit

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Motorschutz hat angesprochen Motor abkühlen lassen und größere

Schnitthöhe einstellen

OBJ_BUCH-1996-005.book Page 8 Thursday, January 14, 2016 1:02 PMDeutsch | 9

Bosch Power Tools F 016 L81 374 | (14.1.16)

Kundendienst und Anwendungs-

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Gartengerätes an.

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge

37589 Kalefeld – Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: kundenberatung.ew@de.bosch.com

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

Tel.: (01) 797222010

E-Mail: service.elektrowerkzeuge@at.bosch.com

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

Gartengeräte, Zubehör und Verpackungen sollen einer um-

weltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Gartengeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektro- und Elektronikgeräte getrennt ge-

sammelt und einer umweltgerechten Wie-

derverwertung zugeführt werden.

Änderungen vorbehalten.

Gartengerät hinterlässt unre-

gelmäßiges Schnittbild

Motor arbeitet schwer

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen

Messer stumpf Messer wechseln

Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf.

frei machen (tragen Sie immer Gartenhand-

Messer falsch herum montiert Messer richtig herum montieren

Nach Einschalten des Garten-

geräts dreht sich das Messer

Messer durch Gras behindert Gartengerät ausschalten

Verstopfung entfernen (tragen Sie immer

Messermutter/-schraube lose Messermutter/-schraube festziehen (17 Nm)

Starke Vibrationen/Geräusche Messermutter/-schraube lose Messermutter/-schraube festziehen (17 Nm)

Messer beschädigt Messer wechseln

Symptome Mögliche Ursache Abhilfe

OBJ_BUCH-1996-005.book Page 9 Thursday, January 14, 2016 1:32 PM10 | English F 016 L81 374 | (14.1.16) Bosch Power Tools English

VOORZICHTIG: Verlengkabels die

bare elektrische en elektronische apparaten

icke EU-länder 220 V, 240 V alltefter

E-Mail: asboschz@EUnet.yu
