GEBRUIKSAANWIJZING ARM 33 BOSCH

Veiligheidsvoorschriften

Let op! Lees de volgende voorschrif-

ten zorgvuldig door. Maak uzelf ver-

trouwd met de bedieningselementen

en het juiste gebruik van het tuinge-

reedschap. Bewaar de gebruiksaan-

wijzing om deze later te kunnen raad-

Verklaring van de symbolen op het

Algemene waarschuwing.

Lees de gebruiksaanwijzing

Voorkom dat personen in de

buurt gewond raken door weg-

geslingerde voorwerpen.

Waarschuwing: Houd een veili-

ge afstand tot het tuingereed-

schap aan wanneer het werkt.

Voorzichtig: Raak de ronddraai-

ende messen niet aan. De mes-

sen zijn scherp. Wees uiterst

voorzichtig met tenen en vingers.

Niet van toepassing.

Schakel het tuingereedschap

uit en trek de netstekker uit het

stopcontact voordat u het ge-

reedschap instelt of reinigt, als de ka-

Bosch Power Tools F 016 L81 374 | (14.1.16)

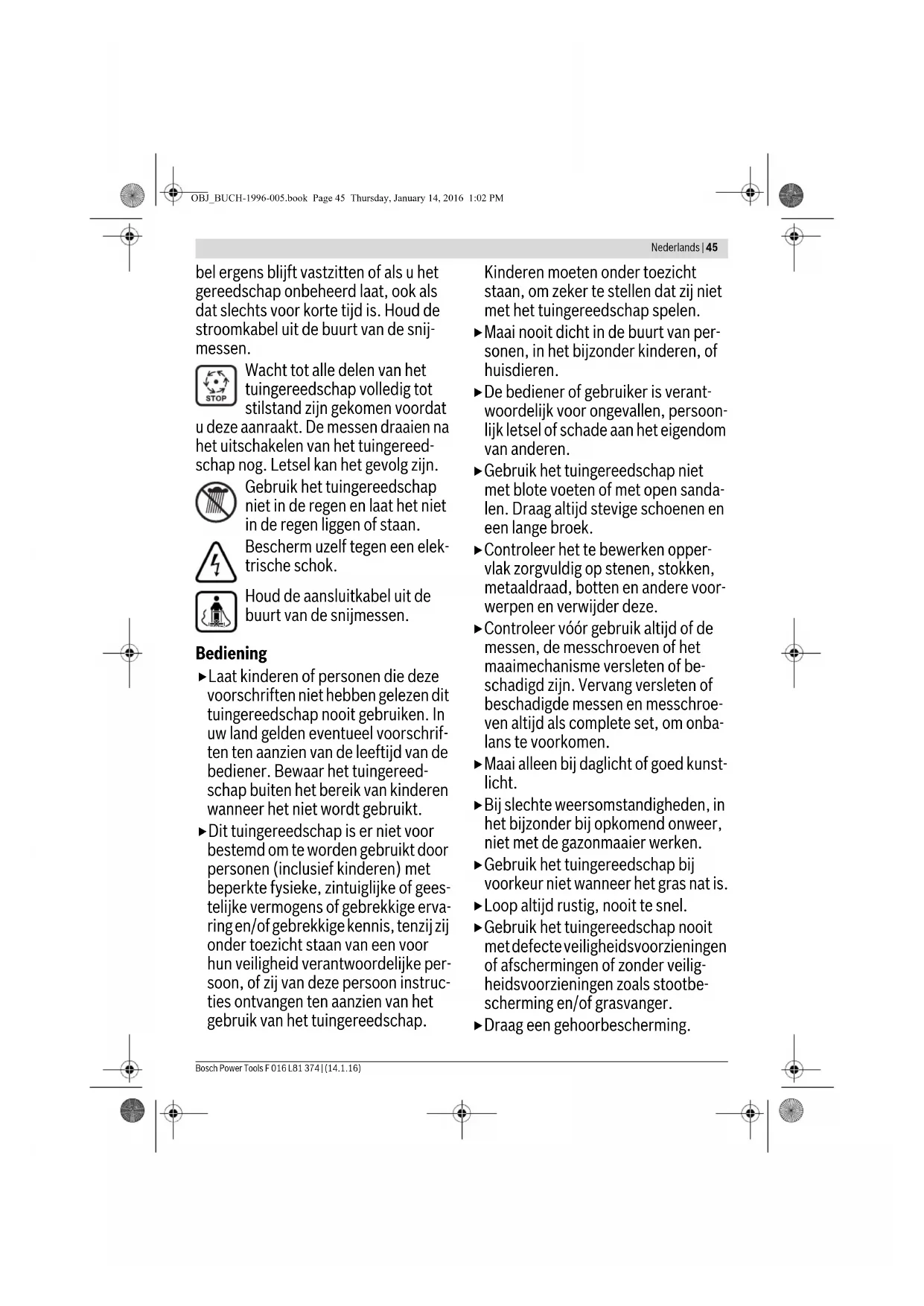

bel ergens blijft vastzitten of als u het

gereedschap onbeheerd laat, ook als

dat slechts voor korte tijd is. Houd de

stroomkabel uit de buurt van de snij-

Wacht tot alle delen van het

tuingereedschap volledig tot

stilstand zijn gekomen voordat

u deze aanraakt. De messen draaien na

het uitschakelen van het tuingereed-

schap nog. Letsel kan het gevolg zijn.

Gebruik het tuingereedschap

niet in de regen en laat het niet

in de regen liggen of staan.

Bescherm uzelf tegen een elek-

Houd de aansluitkabel uit de

buurt van de snijmessen.

Laat kinderen of personen die deze

voorschriften niet hebben gelezen dit

tuingereedschap nooit gebruiken. In

uw land gelden eventueel voorschrif-

ten ten aanzien van de leeftijd van de

bediener. Bewaar het tuingereed-

schap buiten het bereik van kinderen

wanneer het niet wordt gebruikt.

Dit tuingereedschap is er niet voor

bestemd om te worden gebruikt door

personen (inclusief kinderen) met

beperkte fysieke, zintuiglijke of gees-

telijke vermogens of gebrekkige erva-

ring en/of gebrekkige kennis, tenzij zij

onder toezicht staan van een voor

hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instruc-

ties ontvangen ten aanzien van het

gebruik van het tuingereedschap.

Kinderen moeten onder toezicht

staan, om zeker te stellen dat zij niet

met het tuingereedschap spelen.

Maai nooit dicht in de buurt van per-

sonen, in het bijzonder kinderen, of

De bediener of gebruiker is verant-

woordelijk voor ongevallen, persoon-

lijk letsel of schade aan het eigendom

Gebruik het tuingereedschap niet

met blote voeten of met open sanda-

len. Draag altijd stevige schoenen en

Controleer het te bewerken opper-

vlak zorgvuldig op stenen, stokken,

metaaldraad, botten en andere voor-

werpen en verwijder deze.

Controleer vóór gebruik altijd of de

messen, de messchroeven of het

maaimechanisme versleten of be-

schadigd zijn. Vervang versleten of

beschadigde messen en messchroe-

ven altijd als complete set, om onba-

Maai alleen bij daglicht of goed kunst-

Bij slechte weersomstandigheden, in

het bijzonder bij opkomend onweer,

niet met de gazonmaaier werken.

Gebruik het tuingereedschap bij

voorkeur niet wanneer het gras nat is.

Loop altijd rustig, nooit te snel.

Gebruik het tuingereedschap nooit

met defecte veiligheidsvoorzieningen

of afschermingen of zonder veilig-

heidsvoorzieningen zoals stootbe-

scherming en/of grasvanger.

Draag een gehoorbescherming.

OBJ_BUCH-1996-005.book Page 45 Thursday, January 14, 2016 1:02 PM46 | Nederlands

F 016 L81 374 | (14.1.16) Bosch Power Tools

Het werken op hellingen kan ge-

– Maai geen bijzonder steile hellingen.

– Zorg ervoor dat u op een helling of op

nat gras altijd stevig staat.

– Maai altijd dwars op een helling, nooit

naar boven of naar beneden.

– Ga altijd uiterst voorzichtig te werk bij

het veranderen van richting op een

Ga uiterst voorzichtig te werk bij het

achteruitlopen of bij het trekken van

het tuingereedschap.

Duw het tuingereedschap tijdens het

maaien altijd voorwaarts en trek het

nooit naar het lichaam toe.

De messen moeten stilstaan als u het

tuingereedschap voor het vervoer

moet kantelen, als u rijdt over een

plaats waar geen gras groeit en als u

het tuingereedschap verplaatst naar

een plaats waar u wilt maaien.

Kantel het tuingereedschap bij het

starten of aantrekken van de motor

niet, behalve wanneer dit nodig is

voor het starten in hoog gras. Til in dit

geval de van de bediener afgewende

zijde door het omlaagduwen van de

handgreep niet verder dan nodig om-

hoog. Let erop dat uw handen zich op

de greep bevinden wanneer u het

tuingereedschap weer laat lopen.

Schakel het tuingereedschap in zoals

in de gebruiksaanwijzing beschreven

en let erop dat uw voeten ver genoeg

van ronddraaiende delen verwijderd

Breng handen en voeten niet in de

buurt van of onder ronddraaiende de-

Houd afstand tot de uitworpzone ter-

wijl u met het tuingereedschap werkt.

Het tuingereedschap nooit optillen of

dragen terwijl de motor loopt.

Verander het tuingereedschap

niet. Ongeoorloofde veranderingen

kunnen de veiligheid van het tuinge-

reedschap beïnvloeden en tot meer

geluiden en trillingen leiden.

Controleer regelmatig de aansluitka-

bel en de gebruikte verlengkabel.

Sluit een beschadigde kabel niet aan

op het stroomnet en raak een bescha-

digde kabel niet aan voordat u de ver-

binding met het stroomnet verbroken

heeft. Bij een beschadigde kabel kun-

nen spanningvoerende delen aange-

raakt worden. Bescherm uzelf tegen

gevaren door een elektrische schok.

Trek de stekker uit het stopcontact:

– Altijd wanneer u zich van het tuinge-

reedschap verwijdert.

– vóór het verwijderen van blokkerin-

– als u het tuingereedschap contro-

leert, reinigt of eraan werkt,

– na het raken van een voorwerp. Con-

troleer het tuingereedschap onmid-

dellijk op beschadigingen en laat het

indien nodig repareren,

– als het tuingereedschap op een onge-

wone manier begint te trillen (onmid-

dellijk controleren).

De spanning van de stroombron moet

overeenkomen met de gegevens op

het typeplaatje van het apparaat.

Geadviseerd wordt om dit apparaat

alleen aan te sluiten op een stopcon-

OBJ_BUCH-1996-005.book Page 46 Thursday, January 14, 2016 1:02 PMNederlands | 47 Bosch Power Tools F 016 L81 374 | (14.1.16) tact dat is beveiligd met aardlekscha-

Gebruik bij het vervangen van de ka-

bel van apparaat alleen de door de fa-

brikant geadviseerde aansluitkabel.

Zie de gebruiksaanwijzing voor be-

Pak de stekker nooit met natte han-

Rijd niet over de aansluitkabel of de

verlengkabel, klem deze niet vast en

trek er niet aan. De kabel kan anders

beschadigd raken. Bescherm de ka-

bel tegen hitte, olie en scherpe ran-

De verlengkabel moet de in de ge-

bruiksaanwijzing vermelde diameter

hebben en moet spatwaterbe-

schermd zijn. De verbinding van stek-

ker en contrastekker mag niet in het

Draag altijd tuinhandschoenen wan-

Elektrische veiligheid

Let op! Schakel het tuingereed-

schap uit en trek de netstekker uit

het stopcontact voordat u onder-

houds- of reinigingswerkzaamhe-

den uitvoert. Hetzelfde geldt wan-

neer de stroomkabel beschadigd,

doorgesneden of in de war is.

Nadat het tuingereedschap is uit-

geschakeld, draaien de messen

nog enkele seconden.

Voorzichtig! Raak het ronddraaien-

de snijmes niet aan.

Het tuingereedschap is voor uw veilig-

heid geïsoleerd en heeft geen aarding

nodig. De bedrijfsspanning bedraagt

230 V AC, 50 Hz (voor landen buiten

de EU 220 V of 240 V, afhankelijk van

de uitvoering). Gebruik alleen goedge-

keurde verlengkabels. Informatie is

verkrijgbaar bij de erkende klantenser-

Er mogen alleen verlengkabels van het

IEC 53, 60245 IEC 57) worden ge-

Als u een verlengkabel voor het gereed-

schap gebruikt, moeten dat kabels met

de volgende aderdiameters zijn:

: maximale lengte 100 m

Opmerking: Als u een verlengkabel ge-

bruikt, moet deze (zoals bij de veilig-

heidsvoorschriften beschreven) een

aardedraad bezitten die via de stekker

met de aardedraad van uw elektrische

installatie verbonden is.

Vraag bij twijfel een vakman voor elek-

triciteit of de Bosch-klantenservice om

VOORZICHTIG: Verlengkabels die

niet volgens de voorschriften zijn,

kunnen gevaarlijk zijn. Verlengka-

bels, stekkers en contrastekkers

moeten waterdicht uitgevoerd en

voor gebruik buitenshuis goedge-

Kabelverbindingen moeten droog zijn

en mogen niet op de grond liggen.

Voor extra veiligheid wordt het gebruik

van een aardlekschakelaar met een uit-

schakelstroom van maximaal 30 mA

geadviseerd. De aardlekschakelaar

moet vóór gebruik altijd worden gecon-

OBJ_BUCH-1996-005.book Page 47 Thursday, January 14, 2016 1:02 PM48 | Nederlands

F 016 L81 374 | (14.1.16) Bosch Power Tools

Informatie over producten die niet in

Groot-Brittannië worden verkocht:

LET OP: Voor uw veiligheid is het nood-

zakelijk dat de aan het tuingereedschap

aangebrachte stekker met de verleng-

kabel wordt verbonden. De stekker van

de verlengkabel moet tegen spatwater

bestemd zijn en uit rubber bestaan of

met rubber bekleed zijn. De verlengka-

bel moet met een trekontlasting wor-

De aansluitkabel moet regelmatig op

beschadigingen worden gecontroleerd

en mag alleen in onbeschadigde toe-

stand worden gebruikt.

Als de aansluitkabel beschadigd is, mag

deze alleen door een erkende Bosch-

werkplaats worden gerepareerd.

Draag altijd tuinhandschoenen

wanneer u de scherpe messen vast-

pakt of er aan werkt.

Controleer of alle moeren, bouten en

schroeven vastzitten, zodat een veili-

ge toestand van het tuingereedschap

Controleer de grasbak regelmatig op

toestand en slijtage.

Controleer het tuingereedschap. Ver-

sleten of beschadigde delen moeten

veiligheidshalve worden vervangen.

Gebruik uitsluitend voor het tuinge-

reedschap voorziene maaimessen.

Zorg ervoor dat vervangingsonderde-

len van Bosch afkomstig zijn.

Controleer voordat u het tuingereed-

schap opbergt dat het schoon is en er

zich geen resten op bevinden. Indien

nodig met een zachte, droge borstel

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het tuingereedschap goed en veilig te ge-

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen,

alleen voor particulier gebruik.

Draag werkhandschoenen

Toegestane handeling

Toebehoren en vervangingsonderdelen

Bosch Power Tools F 016 L81 374 | (14.1.16)

Informatie over geluid en trillingen

Conformiteitsverklaring

Productcategorie: 32

/II /II Serienummer zie typeplaatje op tuingereedschap

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere ma-

chines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

Geluidsemissiewaarden vastgesteld volgens EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsvermogenniveau

Onzekerheid K Draag een gehoorbescherming.

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens

trillingsemissiewaarde a

3 600 ... HA6 1.. HA6 2..

We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschre-

ven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, tot

19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG,

2000/14/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen over-

eenstemt EN 60335-1, EN 60335-2-77, EN 50581.

2000/14/EG: Gegarandeerd geluidsvermogenniveau:

Wegingsmethode van de conformiteit volgens aanhangsel VI.

Handelingsdoel Afbeelding Pagina

Montage van de wielen

Montage van de greepbeugels

Grasbak in elkaar zetten

Gasbak inzetten en verwijderen

Maaihoogte instellen

Tips voor de werkzaamheden

Onderhoud van de messen

Klantenservice en gebruiksadviezen

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het tuingereedschap.

Tuingereedschappen, toebehoren en verpakkingen moeten

op een voor het milieu verantwoorde wijze worden gerecy-

Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

betreffende oude elektrische en elektroni-

sche apparaten en de omzetting van de richt-

lijn in nationaal recht moeten niet meer bruik-

bare elektrische en elektronische apparaten

worden ingezameld en op een voor het milieu

verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

STOP Symptomen Mogelijke oorzaak Oplossing

Motor start niet Netspanning ontbreekt Controleren en inschakelen

Stopcontact defect Gebruik een ander stopcontact

Verlengkabel beschadigd Kabel controleren en vervangen, indien be-

Zekering doorgeslagen Zekering vervangen

Gras te lang Grotere maaihoogte instellen en tuingereed-

schap kantelen om de startbelasting te vermin-

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

Tuingereedschap loopt met on-

Neem contact op met klantenservice

Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere

Motor loopt moeilijk

Maaihoogte te laag Grotere maaihoogte instellen

Messen bot Mes vervangen

Verstopping mogelijk Onderzijde van het tuingereedschap controle-

ren en indien nodig vrij maken (draag altijd

Mes omgekeerd gemonteerd Mes goed monteren

Na het inschakelen van het

tuingereedschap draait het

Mes wordt gehinderd door gras Tuingereedschap uitschakelen

Verstopping verwijderen (draag altijd tuin-

Moer of schroef van mes los Draai de moer of de schroef van het mes vast

Sterke trillingen of geluiden Moer of schroef van mes los Draai de moer of de schroef van het mes vast

Mes beschadigd Mes vervangen
