INSTRUKCJA OBSŁUGI ARM 33 BOSCH

pl Instrukcja oryginalna

amacıyla geri kazanım merkezlerine gönderilmek zorundadır. Değişiklik haklarımız saklıdır. Polski

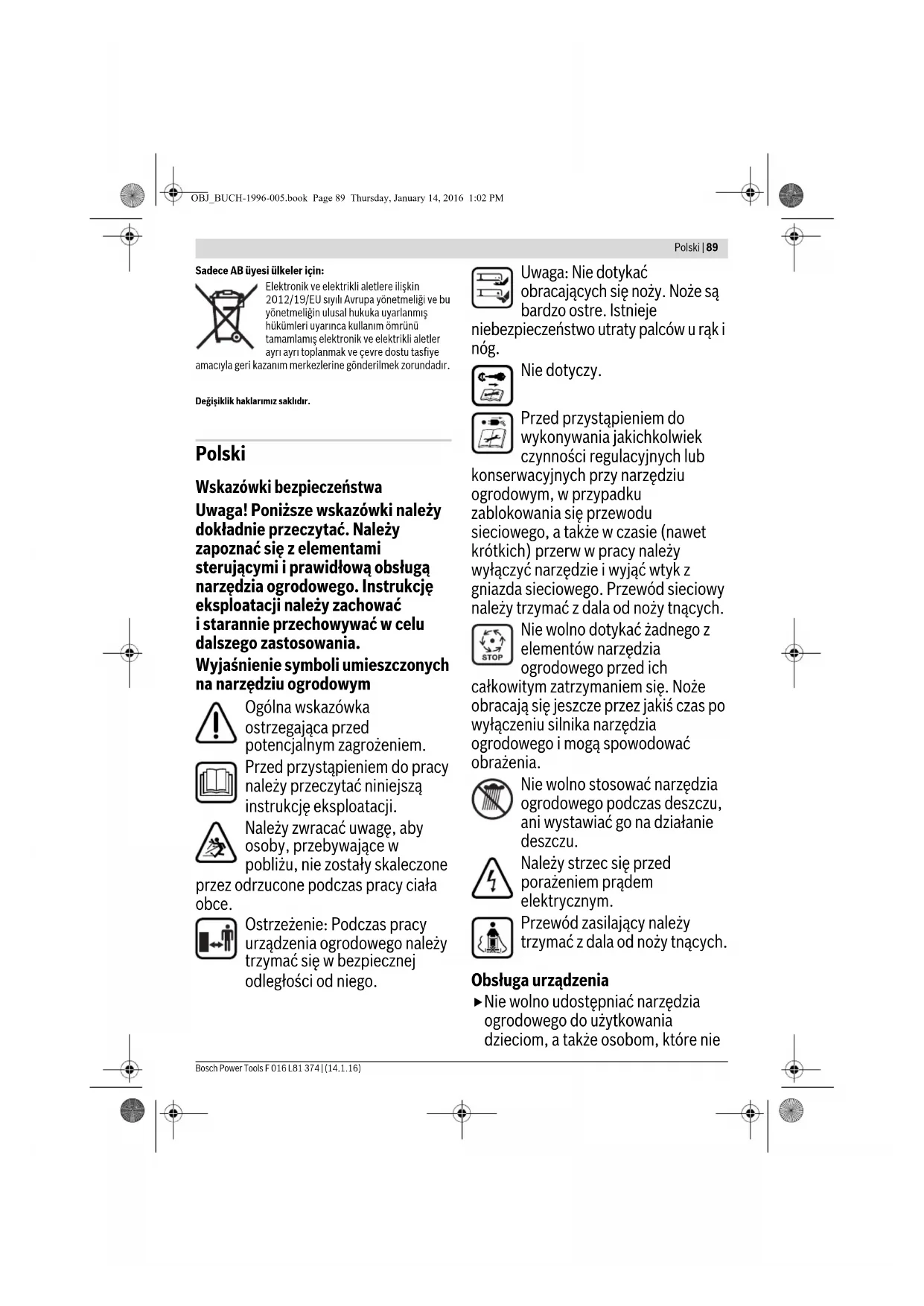

Wskazówki bezpieczeństwa

Uwaga! Poniższe wskazówki należy

dokładnie przeczytać. Należy

zapoznać się z elementami

sterującymi i prawidłową obsługą

narzędzia ogrodowego. Instrukcję

eksploatacji należy zachować

i starannie przechowywać w celu

dalszego zastosowania.

Wyjaśnienie symboli umieszczonych

na narzędziu ogrodowym

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy

należy przeczytać niniejszą

instrukcję eksploatacji.

Należy zwracać uwagę, aby

osoby, przebywające w

pobliżu, nie zostały skaleczone

przez odrzucone podczas pracy ciała

Ostrzeżenie: Podczas pracy

urządzenia ogrodowego należy

trzymać się w bezpiecznej

odległości od niego.

obracających się noży. Noże są

bardzo ostre. Istnieje

niebezpieczeństwo utraty palców u rąk i

Przed przystąpieniem do

wykonywania jakichkolwiek

czynności regulacyjnych lub

konserwacyjnych przy narzędziu

ogrodowym, w przypadku

zablokowania się przewodu

sieciowego, a także w czasie (nawet

krótkich) przerw w pracy należy

wyłączyć narzędzie i wyjąć wtyk z

gniazda sieciowego. Przewód sieciowy

należy trzymać z dala od noży tnących.

Nie wolno dotykać żadnego z

ogrodowego przed ich

całkowitym zatrzymaniem się. Noże

obracają się jeszcze przez jakiś czas po

wyłączeniu silnika narzędzia

ogrodowego i mogą spowodować

Nie wolno stosować narzędzia

ogrodowego podczas deszczu,

ani wystawiać go na działanie

Należy strzec się przed

Przewód zasilający należy

trzymać z dala od noży tnących.

Nie wolno udostępniać narzędzia

ogrodowego do użytkowania

dzieciom, a także osobom, które nie

OBJ_BUCH-1996-005.book Page 89 Thursday, January 14, 2016 1:02 PM90 | Polski

F 016 L81 374 | (14.1.16) Bosch Power Tools

zapoznały się z niniejszymi

zaleceniami. Należy zwrócić uwagę,

czy w danym kraju nie istnieją

przepisy, ograniczające wiek

użytkownika podobnych narzędzi.

Nieużywane narzędzie ogrodowe

należy przechowywać w miejscu

niedostępnym dla dzieci.

Niniejsze narzędzie ogrodowe nie

jest dostosowane do obsługi przez

dzieci, osoby ograniczone fizycznie,

emocjonalnie lub psychicznie, a także

przez osoby z niewystarczającym

doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek

stanowi sytuacja, w której znajdują

się one pod nadzorem osoby

odpowiedzialnej za ich

bezpieczeństwo i otrzymują od tej

osoby instrukcje dotyczące

posługiwania się narzędziem

Dzieci powinny znajdować się pod

nadzorem, a narzędzie ogrodowe

zabezpieczone w taki sposób, żeby

nie mogły się one nim bawić.

Nie wolno nigdy kosić trawy, jeżeli w

pobliżu znajdują się osoby

postronne, w szczególności dzieci lub

Osoba obsługująca lub użytkująca

urządzenie odpowiedzialna jest za

wypadki i szkody na osobie i mieniu,

wyrządzone innym osobom.

Nie wolno używać narzędzia

ogrodowego boso ani w odkrytym

obuwiu. Podczas pracy należy

zawsze zakładać stabilne obuwie

robocze i długie spodnie.

Przed przystąpieniem do pracy

dokładnie zbadać teren, na którym

będzie użyte urządzenie i usunąć z

niego wszystkie kamienie, gałęzie,

druty, kości i inne przedmioty.

Przed każdym przystąpieniem do

pracy należy sprawdzić stan

techniczny noży, śrub i zespołów

tnących pod kątem ich zużycia lub

uszkodzenia. Zużyte bądź

uszkodzone noże, jak i śruby,

przytrzymujące noże należy

wymieniać całymi zestawami dla

zachowania prawidłowego

Pracować tylko w ciągu dnia lub przy

dobrym sztucznym oświetleniu.

Nie należy stosować kosiarki w

niekorzystnych warunkach

atmosferycznych, w szczególności w

przypadku nadciągającej burzy.

W miarę możliwości należy unikać

koszenia mokrej trawy.

Podczas pracy należy iść spokojnym

krokiem, nie wolno w żadnym

Nie wolno eksploatować narzędzia

ogrodowego, jeżeli urządzenia

zabezpieczające i pokrywy są

uszkodzone lub gdy zabezpieczenia,

takie jak na przykład osłona i/lub

pojemnik na trawę, nie są

Należy nosić środki ochrony słuchu.

Praca na terenie o dużym

– Nie wolno kosić na zbyt stromych

OBJ_BUCH-1996-005.book Page 90 Thursday, January 14, 2016 1:02 PMPolski | 91

Bosch Power Tools F 016 L81 374 | (14.1.16)

– Na pochyłych powierzchniach lub

wilgotnej trawie należy pracować

ostrożnie, aby nie stracić równowagi.

– Urządzenie prowadzić należy tylko w

poprzek zbocza, nigdy nie należy

kosić w górę lub w dół.

– Zachować szczególną ostrożność

podczas nawrotów (zmianie

kierunku) przy pracy na zboczach.

Cofając się z narzędziem ogrodowym

lub ciągnąc je, należy zachować

szczególną ostrożność.

Podczas pracy narzędzie ogrodowe

należy przesuwać zawsze do przodu,

nie wolno nigdy ciągnąć je do siebie.

Narzędzia ogrodowego nie wolno

przechylać (w celu transportu),

przeprowadzać go przez

powierzchnie nie pokryte trawą, a

także transportować na miejsce

pracy i z powrotem, przed

całkowitym zatrzymaniem się noży.

Uruchamiając narzędzie ogrodowe

lub włączając silnik, nie wolno go

przechylać, chyba że jest to

niezbędne do włączenia narzędzia w

wysokiej trawie. W tym przypadku

należy, naciskając na uchwyt, unieść

tylną część narzędzia, ale tylko na

tyle, na ile jest to niezbędnie

konieczne. Zwrócić uwagę, by przy

ponownym opuszczaniu narzędzia

ogrodowego na podłoże, obie dłonie

znajdowały się na uchwycie.

Włączyć narzędzie ogrodowe

zgodnie ze wskazówkami zawartymi

w instrukcji obsługi, zwracając przy

tym uwagę, by stopy znajdowały się

w dostatecznej odległości od

obracających się elementów.

Zachować bezpieczną odległość

dłoni i stóp od obracających się

Podczas pracy należy zawsze stawać

poza zasięgiem materiału wyrzucanego

przez narzędzie ogrodowe.

Nie podnosić i nie przenosić

narzędzia ogrodowego z pracującym

Nie wolno przeprowadzać żadnych

zmian w narzędziu ogrodowym.

Niedopuszczalne przeróbki mogą

wpłynąć na obniżenie

bezpieczeństwa narzędzia

ogrodowego, a także zwiększyć

Należy regularnie kontrolować

przewód przyłączeniowy i

zastosowany przedłużacz.

Uszkodzonego przewodu nie wolno

podłączać do źródła zasilania; nie

wolno go też dotykać zanim nie

zostanie on odłączony od źródła

prądu. W przypadku uszkodzenia

przewodu może dojść do kontaktu z

elementami znajdującymi się pod

napięciem. Należy uważać, aby nie

zostać porażonym prądem

Wyjmować wtyczkę sieciową z

– zawsze, gdy oddalamy się od

narzędzia ogrodowego,

– przed przystąpieniem do usuwania

materiału blokującego,

– przed kontrolą funkcjonowania,

czyszczeniem, a także przed

przystąpieniem do wszelkich prac

obsługowych przy narzędziu

OBJ_BUCH-1996-005.book Page 91 Thursday, January 14, 2016 1:02 PM92 | Polski F 016 L81 374 | (14.1.16) Bosch Power Tools – po zderzeniu z twardym

przedmiotem. Natychmiast

sprawdzić, czy narzędzie ogrodowe

nie zostało uszkodzone, a w

przypadku stwierdzenia uszkodzenia

oddać je do naprawy,

– gdy narzędzie ogrodowe zaczyna

wibrować w nietypowy sposób

(natychmiast zbadać tego

Napięcie źródła prądu musi zgadzać

się z danymi na tabliczce

znamionowej urządzenia.

Zaleca się podłączanie urządzenia

wyłącznie do gniazda

zabezpieczonego w wyłącznik

różnicowo-prądowy z prądem

wyzwalającym równym 30 mA.

W razie konieczności wymiany

przewodu w tym urządzeniu,

stosować wolno tylko przewody

sieciowe przewidziane do tego celu

przez producenta. Numer

zamówieniowy i typ zob. Instrukcja

Nigdy nie dotykać wtyczki zasilania

Nie wolno najeżdżać na przewód

sieciowy lub na przedłużacz, zginać

go lub szarpać, gdyż mogłoby to

spowodować jego uszkodzenie.

Chronić przewód przed działaniem

wysokiej temperatury,

olejem/smarami oraz ostrymi

Stosować przedłużacze o przekroju

zgodnym z instrukcją obsługi,

zaopatrzone w zabezpieczenie przez

rozpryskami wody. Połączenie

wtykowe przewodu z przedłużaczem

nie może leżeć w wodzie.

Podczas wykonywania prac

obsługowych w pobliżu ostrych noży,

należy zawsze nosić rękawice

Bezpieczeństwo elektryczne

Uwaga! Przed przystąpieniem do

czynności konserwacyjnych lub

czyszczenia, należy wyłączyć

narzędzie ogrodowe i wyjąć

przewód z gniazda. Powyższe

zalecenie dotyczy również

przypadków, gdy przewód

zasilający jest przecięty,

uszkodzony lub splątany.

Po wyłączeniu narzędzia

ogrodowego noże tnące obracają

się jeszcze przez parę sekund.

Zachować ostrożność –nie

dotykać obracającego się noża.

Nabyte narzędzie ogrodowe jest

zaopatrzone w izolację ochronną i nie

wymaga uziemienia. Napięcie robocze

wynosi 230 V AC, 50 Hz (dla krajów nie

należących do UE 220 V, 240 V – w

zależności od modelu). Stosować

wolno jedynie przedłużacze

posiadające atest. Szczegółowych

informacji można uzyskać w

autoryzowanym punkcie serwisowym.

Stosować wolno jedynie przedłużacze

H05VV-F, H05RN-F lub IEC (60227

IEC 53, 60245 IEC 57).

W przypadku, gdy do uruchomienia

urządzenia konieczne jest użycie kabla

przedłużającego, należy zastosować

przedłużacze z następującymi

przekrojami (żyły) przewodu:

: maks. długość 40 m

OBJ_BUCH-1996-005.book Page 92 Thursday, January 14, 2016 1:02 PMPolski | 93 Bosch Power Tools F 016 L81 374 | (14.1.16) – 1,5 mm

: maks. długość 60 m

: maks. długość 100 m

Wskazówka: Jeśli stosowany jest

przedłużacz, powinien on być –

zgodnie z przepisami bezpieczeństwa

– uziemiony i podłączony za pomocą

wtyczki z przewodem uziemiającym

instalacji elektrycznej.

W razie wątpliwości należy skonsultować

się z wykwalifikowanym elektrykiem albo

zwrócić się do najbliższego punktu

serwisowego firmy Bosch.

UWAGA: Przedłużacze niezgodne z

przepisami mogą stanowić

zagrożenie. Przedłużacz, wtyczka i

łącznik wtykowy powinny mieć

wodoszczelną budowę i być prze-

znaczone do zastosowań na

zewnątrz pomieszczeń.

Połączenia przewodów powinny

znajdować się w stanie suchym i nie

mogą leżeć na ziemi.

Dla podwyższenia bezpieczeństwa

pracy zaleca się stosowanie wyłącznika

różnicowoprądowego (RCD) o prądzie

różnicowym, nie większym niż 30 mA.

Wyłącznik ten powinien być kontrolo-

wany przed każdym użyciem.

Wskazówka dla produktów, nie

sprzedawanych w Wielkiej Brytanii:

UWAGA: Ze względu na

bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się

przy narzędziu ogrodowym połączony

był z kablem przedłużającym Złącza

przewodu przedłużającego powinny być

zabezpieczone przed bryzgami wody, a

także być wykonane z gumy lub

posiadać osłonę gumową. Przedłużacz

musi być zaopatrzony w uchwyt kablowy

odciążający (z zabezpieczeniem przed

Przewód przyłączeniowy należy

regularnie kontrolować pod kątem

uszkodzeń; można go użytkować

wyłącznie w nienagannym stanie.

Naprawy uszkodzonego przewodu

przyłączeniowego może dokonać

wyłącznie autoryzowany warsztat

serwisowy firmy Bosch.

Podczas wykonywania prac

obsługowych w pobliżu ostrych

noży, należy zawsze nosić

Aby mieć pewność, że stan techniczny

narzędzia ogrodowego gwarantuje

bezpieczną pracę, należy regularnie

sprawdzać, czy wszystkie nakrętki,

trzpienie i śruby są mocno dokręcone.

Regularnie sprawdzać stan kosza

zbierającego trawę, a także jego

Skontrolować narzędzie ogrodowe i

w trosce o własne bezpieczeństwo,

wymienić zużyte lub uszkodzone

Należy używać wyłącznie noży

przewidzianych dla danego narzędzia

Upewnić się, czy części zamienne

zostały wyprodukowane przez firmę

Przed przystąpieniem do

magazynowania należy upewnić się,

że narzędzie ogrodowe jest czyste i

wolne od resztek trawy Jeżeli zajdzie

taka konieczność, urządzenie należy

oczyścić suchą szczotką.

OBJ_BUCH-1996-005.book Page 93 Thursday, January 14, 2016 1:02 PM94 | Polski

F 016 L81 374 | (14.1.16) Bosch Power Tools

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Narzędzie ogrodowe przeznaczone jest do koszenia

trawników w prywatnym zakresie.

Informacja na temat hałasu i wibracji

Należy nosić rękawice ochronne

Zabronione czynności

Osprzęt dodatkowy/części zamienne

Odstęp między nożami

Pojemność pojemnika na trawę

Ciężar odpowiednio do EPTA-Procedure

01:2014 kg 12,0 12,5

/II /II Numer seryjny zob. tabliczkę znamionową na narzędziu ogrodowym

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla

danego kraju dane te mogą się różnić.

Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych może dojść co

zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,36 omów, nie należy się liczyć z żadnymi zakłóceniami.

Emisja hałasu została określona zgodnie z EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo:

Poziom ciśnienia akustycznego

Poziom natężenia dźwięku

Niepewność pomiaru K Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K

oznaczone zgodnie z normą EN 60335-2-77 wynoszą:

Wartość emisji drgań a

Niepewność pomiaru K

Bosch Power Tools F 016 L81 374 | (14.1.16)

Deklaracja zgodności

Kategoria produktów: 32

Jednostka certyfikująca:

SRL, Sudbury, England, Nr. 1088

Dokumentacja techniczna (2006/42/WE, 2000/14/WE):

3 600 ... HA6 1.. HA6 2..

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane

techniczne“ odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, do

19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016: 2014/30/UE, 2006/42/WE,

2000/14/WE wraz ze zmianami oraz następujących norm: EN 60335-1, EN 60335-2-77,

2000/14/WE: Gwarantowany poziom natężenia dźwięku:

Sposób oceny zgodności wg załącznika VI.

Planowane działanie Rysunek Strona

Montaż uchwytu prowadzącego

Składanie pojemnika na trawę

Montaż/demontaż pojemnika na trawę

Ustawianie wysokości cięcia

STOP Symptomy Możliwa przyczyna Usunięcie usterki

Brak rozruchu silnika Brak napięcia sieciowego Skontrolować i włączyć

Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby wymienić

Zadziałał bezpiecznik Wymienić bezpiecznik

Zbyt długa trawa Ustawić wyższą wysokość cięcia i przechylić

narzędzia ogrodowego, aby zredukować obciążenie

Zadziałał wyłącznik przeciwprzeciążeniowy

Doprowadzić do ochłodzenia silnika i ustawić wyższą

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby wymienić

Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego

Zwrócić się do punktu serwisowego

Zadziałał wyłącznik przeciwprzeciążeniowy

Doprowadzić do ochłodzenia silnika i ustawić wyższą

Narzędzie ogrodowe tnie

Silnik ciężko pracuje

Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia

Tępy nóż Wymiana ostrza

Możliwość zablokowania maszyny

wyrzucanym materiałem

Skontrolować spód narzędzia ogrodowego i w razie

potrzeby oczyścić (zawsze stosować rękawice

Nóż został nieprawidłowo zamontowany Właściwie osadzić nóż

OBJ_BUCH-1996-005.book Page 95 Thursday, January 14, 2016 1:02 PM96 | Česky F 016 L81 374 | (14.1.16) Bosch Power Tools Obsługa klienta oraz doradztwo

dotyczące użytkowania

www.bosch-garden.com

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie dziesięciocyfrowego

numeru katalogowego, znajdującego się na tabliczce

znamionowej narzędzia ogrodowego.

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły

dotyczące usług serwisowych online.

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

Narzędzia ogrodowe, osprzęt i opakowanie należy oddać do

powtórnego przetworzenia zgodnego z obowiązującymi

przepisami w zakresie ochrony środowiska.

Nie wolno wyrzucać narzędzi ogrodowych do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytycznymi

Europejskiej Dyrektywy 2012/19/UE o

starych, zużytych narzędziach elektrycznych

i elektronicznych i jej stosowania w prawie

krajowym, wyeliminowane niezdatne do

użycia narzędzia elektryczne i elektroniczne

należy zbierać osobno i doprowadzić do ponownego

przetworzenia zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Po włączeniu narzędzia

Nóż zablokowany trawą Wyłączyć narzędzie ogrodowe

Usunąć przyczynę blokady (zawsze stosować

Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Silne wibracje/dźwięki Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (17 Nm)

Uszkodzony nóż Wymiana ostrza

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-1996-005.book Page 96 Thursday, January 14, 2016 1:02 PMČesky | 97

Alegerea accesoriilor

odleteli od škarij, ne bodo
