MODE D'EMPLOI ARM 33 BOSCH

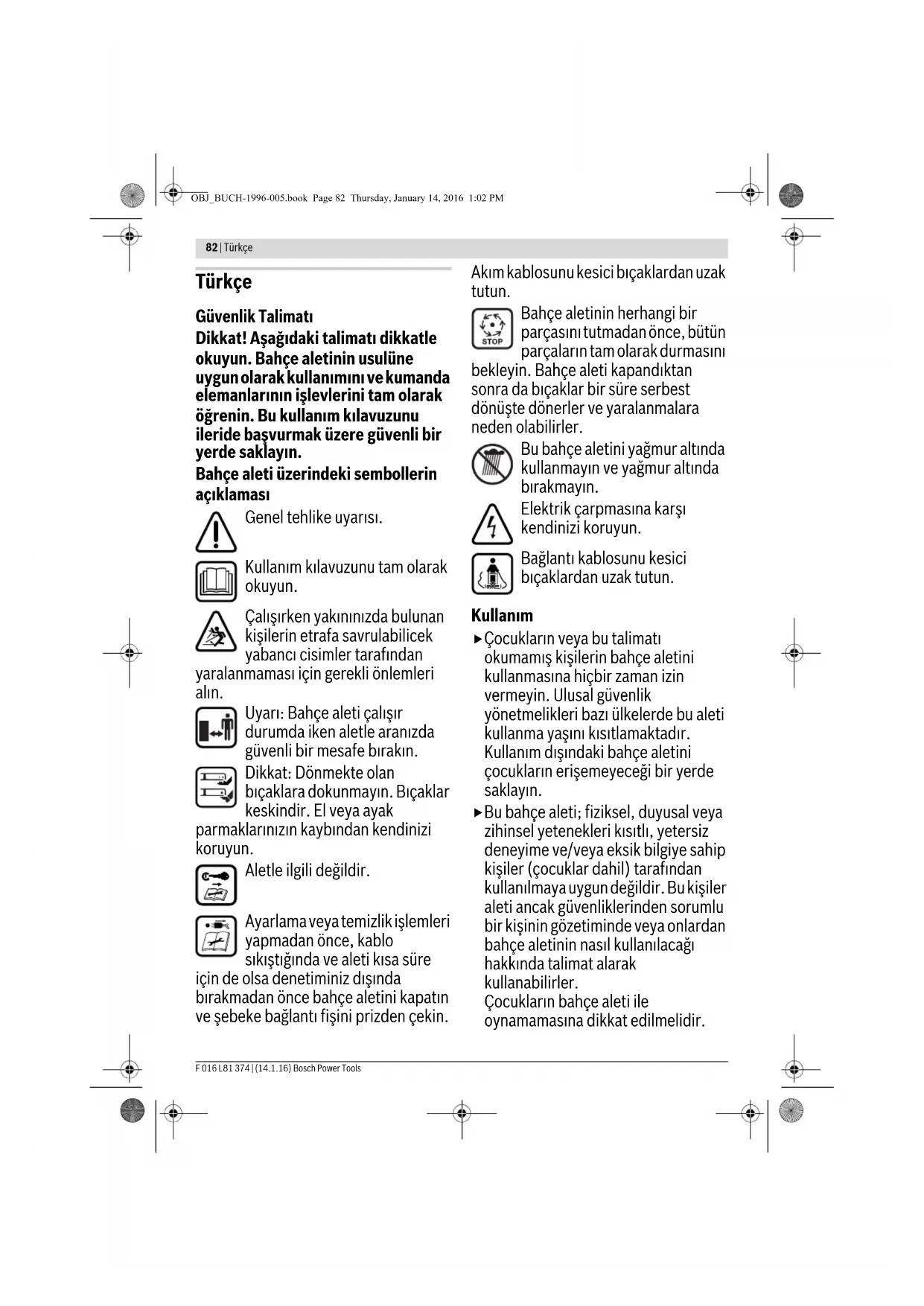

tr Orijinal işletme talimatı

Dikkat! Aşağıdaki talimatı dikkatle

okuyun. Bahçe aletinin usulüne

uygun olarak kullanımını ve kumanda

elemanlarının işlevlerini tam olarak

öğrenin. Bu kullanım kılavuzunu

ileride başvurmak üzere güvenli bir

Bahçe aleti üzerindeki sembollerin

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak

Çalışırken yakınınızda bulunan

kişilerin etrafa savrulabilicek

yabancı cisimler tarafından

yaralanmaması için gerekli önlemleri

Uyarı: Bahçe aleti çalışır

durumda iken aletle aranızda

güvenli bir mesafe bırakın.

Dikkat: Dönmekte olan

bıçaklara dokunmayın. Bıçaklar

keskindir. El veya ayak

parmaklarınızın kaybından kendinizi

Aletle ilgili değildir.

Ayarlama veya temizlik işlemleri

yapmadan önce, kablo

sıkıştığında ve aleti kısa süre

için de olsa denetiminiz dışında

bırakmadan önce bahçe aletini kapatın

ve şebeke bağlantı fişini prizden çekin.

Akım kablosunu kesici bıçaklardan uzak

Bahçe aletinin herhangi bir

parçasını tutmadan önce, bütün

parçaların tam olarak durmasını

bekleyin. Bahçe aleti kapandıktan

sonra da bıçaklar bir süre serbest

dönüşte dönerler ve yaralanmalara

Bu bahçe aletini yağmur altında

kullanmayın ve yağmur altında

Elektrik çarpmasına karşı

Bağlantı kablosunu kesici

bıçaklardan uzak tutun.

Çocukların veya bu talimatı

okumamış kişilerin bahçe aletini

kullanmasına hiçbir zaman izin

vermeyin. Ulusal güvenlik

yönetmelikleri bazı ülkelerde bu aleti

kullanma yaşını kısıtlamaktadır.

Kullanım dışındaki bahçe aletini

çocukların erişemeyeceği bir yerde

Bu bahçe aleti; fiziksel, duyusal veya

zihinsel yetenekleri kısıtlı, yetersiz

deneyime ve/veya eksik bilgiye sahip

kişiler (çocuklar dahil) tarafından

kullanılmaya uygun değildir. Bu kişiler

aleti ancak güvenliklerinden sorumlu

bir kişinin gözetiminde veya onlardan

bahçe aletinin nasıl kullanılacağı

hakkında talimat alarak

Çocukların bahçe aleti ile

oynamamasına dikkat edilmelidir.

OBJ_BUCH-1996-005.book Page 82 Thursday, January 14, 2016 1:02 PMTürkçe | 83

Bosch Power Tools F 016 L81 374 | (14.1.16)

Yakınınızda başkaları, özellikle de

çocuklar ve evcil hayvanlar varken

hiçbir zaman biçme yapmayın.

Bu aleti kullananlar başkalarının

başına gelebilecek kazalardan veya

bunların özel mülkiyetinde bulunan

mallarda meydana gelebilecek

hasarlardan sorumludur.

Bahçe aletini çıplak ayakla veya açık

sandaletlerle kullanmayın. Sağlam iş

ayakkabıları ve uzun pantolon

İşleyeceğiniz yüzeyi dikkatli biçimde

inceleyin ve taş, dal, tel, kemik ve

benzeri yabancı nesneleri temizleyin.

Aleti kullanmaya başlamadan önce

daima bıçakların, bıçak cıvatalarının

veya kesme modülünün aşınmış veya

hasarlı olup olmadığını kontrol edin.

Balanssız çalışmayı önlemek için

aşınmış veya hasar görmüş bıçakları

ve bıçak cıvatalarını her zaman takım

Sadece gün ışığında veya iyi

aydınlatma koşullarında biçme yapın.

Elverişsiz hava koşullarında, özellikle

fırtına ve sağnak yağış beklenirken

çim biçme makinesi ile çalışmayın.

Bahçe aletini mümkün olduğu kadar

ıslak çimlerde kullanmayın.

Her zaman sakin çalışın, acele

Bahçe aletini arızalı koruma

donanımlarıyla, kapaklarla ve örneğin

çarpma emniyeti ve/veya çim tutma

selesi gibi emniyet donanımları

olmadan kullanmayın.

Koruyucu kulaklık kullanın.

Meyilli yüzeylerde çalışmak

– Çok meyilli yüzeylerde biçme

– Meyilli yüzeylerde veya ıslak çimlerde

yere sağlam basmaya dikkat edin.

– Dik yüzeylerde her zaman enine

biçme yapın, aşağı yukarı yapmayın.

– Dik yerlerde yön değiştirirken

özellikle dikkatli olun.

Geriye doğru giderken veya bahçe

aletini çekerken çok dikkatli olun.

Biçme yaparken bahçe aletini daima

öne doğru itin ve hiçbir zaman

kendinize doğru çekmeyin.

Taşımak için bahçe aletini

devirdiğinizde, çimle kaplı olmayan

yüzeylerden geçerken ve bahçe

aletini çim alanlarına getirir

götürürken bıçakların duruyor olması

Uzun çimlerin bulunduğu yerlerde

start için gerekli olması haricinde

motoru çalıştırırken bahçe aletini

devirmeyin. Buna zorunlu olduğunuz

durumlarda, kullanıcının karşısındaki

tarafı tutamağa bastırmak suretiyle

gerektiğinden fazla kaldırmayın.

Bahçe aletini bırakırken ellerinizin

tutamakta olmasına dikkat edin.

Bahçe aletini kullanım kılavuzunda

belirtildiği gibi çalıştırın ve

ayaklarınızın dönen bıçaklardan

yeterli uzaklıkta olmasına dikkat edin.

Ellerinizi ve ayaklarınızı aletin dönen

parçalarının yakınına getirmeyin.

Bahçe aleti ile çalışırken aletin atma

bölgesinden yeterli uzaklıkta durun.

OBJ_BUCH-1996-005.book Page 83 Thursday, January 14, 2016 1:02 PM84 | Türkçe

F 016 L81 374 | (14.1.16) Bosch Power Tools

Motor çalışır durumda iken bahçe

aletini hiçbir zaman kaldırmayın veya

Alette bir değişiklik yapmayın.

Müsaade edilmeyen değişiklikler

bahçe aletinizin güvenliğini olumsuz

yönde etkileyebilir ve şiddetli gürültü

ile titreşimlere neden olabilir.

Bağlantı kablosu ile kullanılan uzatma

kablosunu düzenli aralıklarla kontrol

edin. Hasarlı bir kabloyu akım

şebekesine bağlamayın veya akım

şebekesinden ayırmadan önce

hasarlı kabloya dokunmayın. Kablo

hasar gördüğünde gerilim ileten

parçalara temas edilebilir. Elektrik

çarpma tehlikesine karşı kendinizi

Enerjiden tasarruf etmek için bahçe

aletini sadece kullanacağınız zaman

Şu durumlarda şebeke fişini prizden

– Bahçe aletinin yanından ayrılırken.

– blokajları giderirken,

– bahçe aletini kontrol ederken,

temizlerken veya kendinde bir

– yabancı bir nesneye çarptığınızda.

Hemen bahçe aletinde bir hasar olup

olmadığını kontrol edin ve

gerekiyorsa onarıma yollayın,

– bahçe aleti alışılmışın dışında titreşim

yapmaya başlayınca (hemen kontrol

Akım kaynağının gerilimi aletin tip

etiketinde belirtilen gerilime uygun

Bu aletin sadece 30 mA’lik hatalı

akım koruma şalteri ile sigortalanmış

bir prize bağlanması tavsiye olunur.

Bu aletin kablosunu değiştirirken

sadece üretici tarafından öngörülen

şebeke bağlantı kablolarını kullanın;

sipariş numarası ve tip için kullanım

Şebeke fişini hiçbir zaman ıslak elle

Şebeke bağlantı kablosunu veya

uzatma kablosunu kırmayın, ezmeyin

veya aleti bunların üzerinden

geçirmeyin, aksi takdirde hasar

görebilirler. Kabloyu sıcaktan,

yağdan ve keskin kenarlı cisimlerden

Uzatma kablosu kullanım kılavuzunda

belirtilen kesite sahip olmalı ve

püskürme suyuna karşı korunmalı

olmalıdır. Fiş bağlantısı suya

Keskin bıçakların alanında meşgul

olurken veya çalışırken daima bahçe

eldivenleri kullanın.

Dikkat! Bakım ve temizlik

işlemlerinden önce bahçe aletini

kapatın ve şebeke bağlantı fişini

prizden çekin. Akım kablosu hasar

gördüğünde, kesildiğinde veya

karıştığında da aynı işlemi

Bahçe aleti kapatıldıktan sonra da

bıçaklar birkaç saniye serbest

Dikkat – Dönmekte olan kesici

Bahçe aletiniz güvenlik sağlamak üzere

koruyucu izolasyonludur ve topraklama

OBJ_BUCH-1996-005.book Page 84 Thursday, January 14, 2016 1:02 PMTürkçe | 85 Bosch Power Tools F 016 L81 374 | (14.1.16) gerektirmez. İşletme gerilimi 230 V AC,

50 Hz’dir (AB üyesi olmayan ülkeler için

tipe göre 220 V, 240 V). Sadece bahçe

aletinizle kullanılmaya müsaadeli

uzatma kablosu kullanın. Bu konudaki

bilgileri yetkili müşteri servisinden

Bu aletle sadece H05VV-F, H05RN-F

IEC 57) tipi uzatma kablosu

Aleti uzatma kablosu ile

kullanıyorsanız, sadece şu kesitli

kabloları kullanmalısınız:

: maksimum uzunluk 100 m

Uyarı: Bir uzatma kablosu kullanılırken,

bu kablo – güvenlik talimatında

belirtildiği gibi – fiş üzerinden elektrik

sisteminize bağlı bir koruyucu iletkene

Emin olmadığınız durumlarda eğitimli

bir elektrik teknisyenine veya en

yakınınızdaki Bosch servis temsilcisine

DİKKAT: Usulüne uygun olmayan

uzatma kabloları tehlikeli olabilir.

Uzatma kablosu, fiş ve kuplaj su

sızdırmaz ve açık havada

kullanılmaya müsaadeli olmalıdır.

Kablo bağlantıları kuru olmalı ve yerde

Güvenliği artırmak için maksimum

30 mA’lik hatalı akımlı bir FI-Şalterin

(RCD) kullanılması tavsiye olunur. Bu

FI-Şalteri her kullanımdan önce kontrol

İngiltere’de satılmayan ürünler için

DİKKAT: Güvenliğiniz için bahçe

aletinize monte edilmiş olan fişin bağlantı

kablosuna bağlanması gereklidir.

Uzatma kablosunun kuplajı püskürme

suyuna karşı korunmalı olmalı, kauçuktan

yapılmış olmalı veya kauçuk kaplı

olmalıdır. Uzatma kablosu bir gerginlik

giderme tertibatı ile kullanılmalıdır.

Bağlantı kablosunun hasarlı olup

olmadığı düzenli aralıklarla kontrol

edilmeli ve sadece kusursuz durumda

Bağlantı kablosu hasar görecek olursa

sadece yetkili Bosch servis atölyesinde

Keskin bıçakların alanında meşgul

olurken veya çalışırken daima

bahçe eldivenleri kullanın.

Çim biçme makinesini güvenli bir

durumda kullanabilmek için bütün

somunların, cıvataların ve pimlerin

yerlerine iyice oturmasını sağlayın.

Çim toplama selesinin aşınmış olup

olmadığını düzenli aralıklarla kontrol

Bahçe aletini kontrol edin ve güvenlik

önlemi olarak aşınmış veya hasar

görmüş parçaları değiştirin.

Sadece bahçe aleti için öngörülen

kesici bıçakları kullanın.

Yenilenen parçaların orijinal Bosch

ürünü olduğundan emin olun.

Saklamak üzere kaldırmadan önce

bahçe aletinin temiz ve kalıntılardan

arınmış olduğundan emin olun. Eğer

gerekiyorsa aleti yumuşak, kuru bir

fırça ile temizleyin.

OBJ_BUCH-1996-005.book Page 85 Thursday, January 14, 2016 1:02 PM86 | Türkçe

F 016 L81 374 | (14.1.16) Bosch Power Tools

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak

için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice

yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini

daha iyi ve daha güvenli kullanmada yardımcı olur.

Usulüne uygun kullanım

Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır.

Koruyucu eldiven kullanın

Müsaade edilen davranış

Ürün kodu 3 600 HA6 1.. 3 600 HA6 2..

Çim toplama selesi hacmi

Ağırlığı EPTA-Procedure 01:2014’e göre

/II /II Seri numarası bahçe aletindeki tip etiketine bakın

Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,36 Ohm’den daha küçük

şebeke empedanslarında hatalar ortaya çıkmaz.

Gürültü emisyon değerleri EN 60335-2-77 uyarınca belirlenmektedir. 3 600 ... HA6 1.. HA6 2..

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basıncı seviyesi

Gürültü emisyonu seviyesi

Tolerans K Koruyucu kulaklık kullanın!

Toplam titreşim değeri a

(üç yönün vektör toplamı) ve tolerans K EN 60335-2-77’e göre

Titreşim emisyon değeri a

Resmen tanınmış merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulunduğu merkez (2006/42/EC,

3 600 ... HA6 1.. HA6 2..

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil

olmak üzere 2011/65/EU, 19 Nisan 2016'ya kadar: 2004/108/EC, 20 Nisan 2016'dan

itibaren: 2014/30/EU, 2006/42/EC, 2000/14/EC yönergelerinin geçerli bütün hükümle-

rini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60335-1,

EN 60335-2-77, EN 50581.

2000/14/EC: Garanti edilen gürültü emisyonu seviyesi:

Uyumluluk değerlendirme yöntemi ek VI uyarınca.

İşlemin amacı Şekil Sayfa

Tekerleklerin takılması

Tutamak kolunun takılması

Çim tutma selesinin takılması

Çim tutma selesinin takılması/

Kesme yüksekliğinin ayarlanması

Çalışırken dikkat edilecek hususlar

STOP Hata göstergesi Olası neden Giderilme yolu

Motor çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın

Şebeke prizi arızalı Başka bir priz kullanın

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin

Sigorta atmış durumda Sigortayı değiştirin

Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayın ve

başlangıç yükünü azaltmak için bahçe aletini

Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği

Bahçe aleti kesintili olarak

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin

Bahçe aletinin içindeki kablo sisteminde hata var Müşteri servisine başvurun

Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği

Bahçe aleti düzensiz

Motor ağır çalışıyor

Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayın

Bıçaklar körelmiş Bıçak değiştirme

Tıkanma olabilir Bahçe aletinin alt tarafını kontrol edin ve

gerekiyorsa temizleyin (daima bahçe eldivenleri

Bıçaklar yanlış takılmış Bıçakları doğru takın

OBJ_BUCH-1996-005.book Page 87 Thursday, January 14, 2016 1:02 PM88 | Türkçe

F 016 L81 374 | (14.1.16) Bosch Power Tools

Müşteri hizmeti ve uygulama

www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe

aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 5 yıl hazır tutar.

Yeni San. Sit. Cami arkası No: 67

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Sanayi Çarşısı 770 Sok. No: 71

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Bahçe aletleri, aksesuar ve ambalaj malzemesi çevre dostu bir

biçimde tasfiye edilmek üzere geri dönüşüm merkezine

yollanmak zorundadır.

Bahçe aletlerini evsel çöplerin içine atmayın!

Bahçe aleti açıldıktan

sonra bıçak dönmüyor

Bıçakların dönmesi çim tarafından engelleniyor Bahçe aletini kapatın

Tıkanmaya giderin (daima bahçe eldivenleri

Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm)

Aşırı titreşim ve gürültü

Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm)

Bıçaklar hasarlı Bıçak değiştirme

Hata göstergesi Olası neden Giderilme yolu

OBJ_BUCH-1996-005.book Page 88 Thursday, January 14, 2016 1:02 PMPolski | 89 Bosch Power Tools F 016 L81 374 | (14.1.16) Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin

2012/19/EU sıyılı Avrupa yönetmeliği ve bu

yönetmeliğin ulusal hukuka uyarlanmış

hükümleri uyarınca kullanım ömrünü

tamamlamış elektronik ve elektrikli aletler

ayrı ayrı toplanmak ve çevre dostu tasfiye

amacıyla geri kazanım merkezlerine gönderilmek zorundadır. Değişiklik haklarımız saklıdır. Polski

Wskazówki bezpieczeństwa
