MANUAL DE USUARIO ARM 33 BOSCH

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 23

Instrucciones de seguridad

¡Atención! Lea detenidamente las si-

guientes instrucciones. Familiaríce-

se con los elementos de manejo y el

uso reglamentario del aparato para

jardín. Guarde estas instrucciones

de servicio en un lugar seguro para

posteriores consultas.

Explicación de la simbología utiliza-

da en el aparato para jardín

Advertencia general de peligro.

Lea las instrucciones de servi-

cio con detenimiento.

Preste atención a que las perso-

nas circundantes no resulten le-

sionadas por los cuerpos extra-

ños que pudieran salir proyectados.

Advertencia: Mantenga una se-

paración de seguridad respecto

al aparato para jardín en funcio-

Atención: No toque las cuchillas

en funcionamiento. Las cuchi-

llas están muy afiladas. Tenga

cuidado de no cercenarse los dedos de

los pies y de las manos.

Desconecte el aparato para jar-

dín y saque el enchufe de la red

antes de realizar un ajuste, al

limpiarlo, si se hubiese enganchado el

cable, o siempre que deje desatendido

el aparato para jardín, incluso durante

un tiempo breve. Mantenga el cable de

red alejado de las cuchillas.

OBJ_BUCH-1996-005.book Page 23 Thursday, January 14, 2016 1:02 PM24 | Español

F 016 L81 374 | (14.1.16) Bosch Power Tools

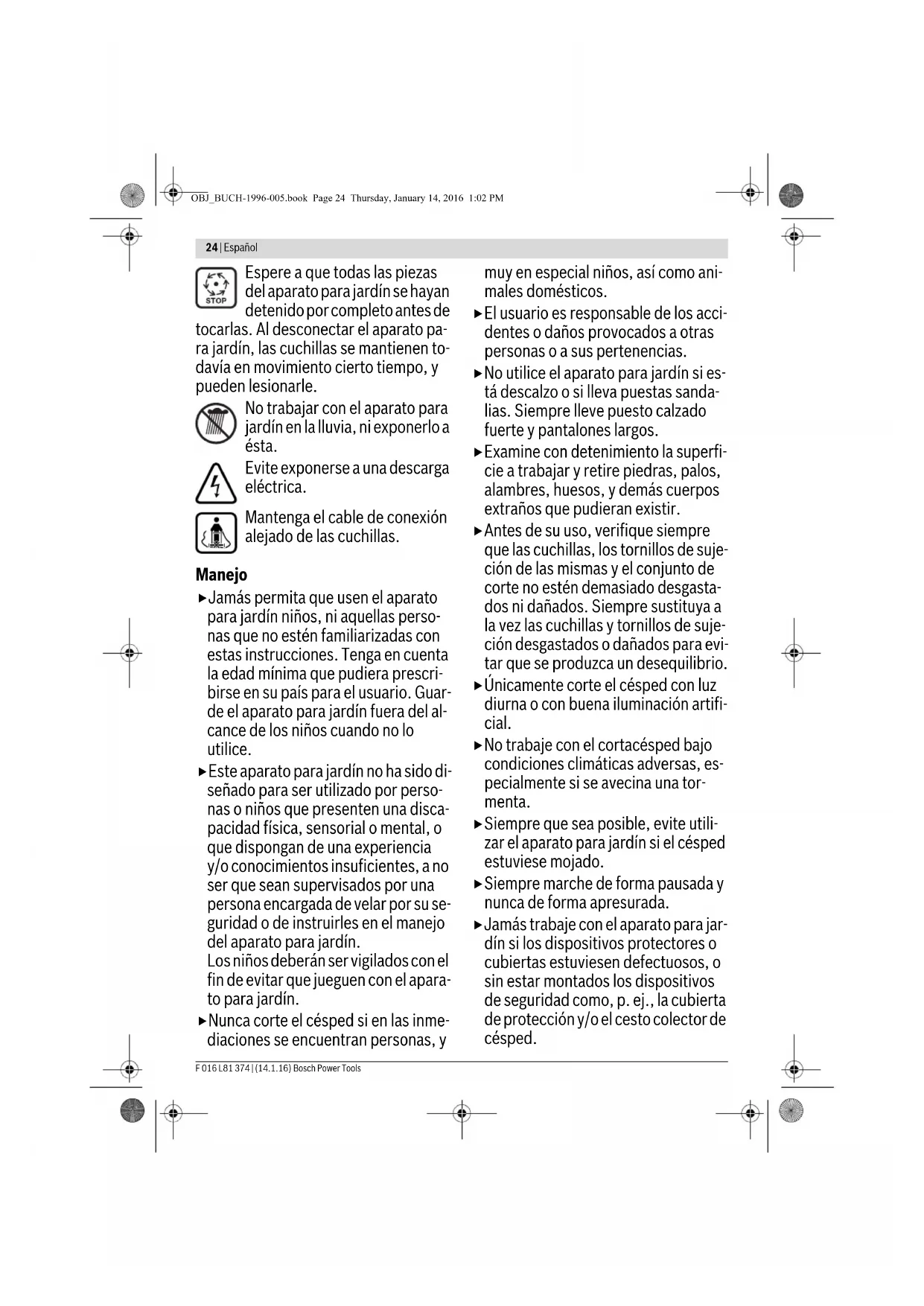

Espere a que todas las piezas

del aparato para jardín se hayan

detenido por completo antes de

tocarlas. Al desconectar el aparato pa-

ra jardín, las cuchillas se mantienen to-

davía en movimiento cierto tiempo, y

No trabajar con el aparato para

jardín en la lluvia, ni exponerlo a

Evite exponerse a una descarga

Mantenga el cable de conexión

alejado de las cuchillas.

Jamás permita que usen el aparato

para jardín niños, ni aquellas perso-

nas que no estén familiarizadas con

estas instrucciones. Tenga en cuenta

la edad mínima que pudiera prescri-

birse en su país para el usuario. Guar-

de el aparato para jardín fuera del al-

cance de los niños cuando no lo

Este aparato para jardín no ha sido di-

señado para ser utilizado por perso-

nas o niños que presenten una disca-

pacidad física, sensorial o mental, o

que dispongan de una experiencia

y/o conocimientos insuficientes, a no

ser que sean supervisados por una

persona encargada de velar por su se-

guridad o de instruirles en el manejo

del aparato para jardín.

Los niños deberán ser vigilados con el

fin de evitar que jueguen con el apara-

Nunca corte el césped si en las inme-

diaciones se encuentran personas, y

muy en especial niños, así como ani-

El usuario es responsable de los acci-

dentes o daños provocados a otras

personas o a sus pertenencias.

No utilice el aparato para jardín si es-

tá descalzo o si lleva puestas sanda-

lias. Siempre lleve puesto calzado

fuerte y pantalones largos.

Examine con detenimiento la superfi-

cie a trabajar y retire piedras, palos,

alambres, huesos, y demás cuerpos

extraños que pudieran existir.

Antes de su uso, verifique siempre

que las cuchillas, los tornillos de suje-

ción de las mismas y el conjunto de

corte no estén demasiado desgasta-

dos ni dañados. Siempre sustituya a

la vez las cuchillas y tornillos de suje-

ción desgastados o dañados para evi-

tar que se produzca un desequilibrio.

Únicamente corte el césped con luz

diurna o con buena iluminación artifi-

No trabaje con el cortacésped bajo

condiciones climáticas adversas, es-

pecialmente si se avecina una tor-

Siempre que sea posible, evite utili-

zar el aparato para jardín si el césped

Siempre marche de forma pausada y

nunca de forma apresurada.

Jamás trabaje con el aparato para jar-

dín si los dispositivos protectores o

cubiertas estuviesen defectuosos, o

sin estar montados los dispositivos

de seguridad como, p. ej., la cubierta

de protección y/o el cesto colector de

OBJ_BUCH-1996-005.book Page 24 Thursday, January 14, 2016 1:02 PMEspañol | 25

Bosch Power Tools F 016 L81 374 | (14.1.16)

Utilice unos protectores auditivos.

El trabajo en pendientes puede re-

– No corte el césped en pendientes

– Cuide en mantener un paso seguro al

trabajar superficies inclinadas o cés-

– Siempre corte el césped en superfi-

cies inclinadas procediendo de un la-

do a otro y jamás hacia arriba o hacia

– Proceda con especial cautela al inver-

tir la dirección de marcha en pendien-

Preste gran atención al andar hacia

atrás o al tirar del aparato para jardín

Siempre corte el césped empujando

el aparato para jardín hacia delante y

jamás atrayéndolo hacia su cuerpo.

Las cuchillas deberán estar deteni-

das si tuviese que inclinar el aparato

para jardín para transportarlo, al so-

brepasar áreas sin césped y al aproxi-

marse o apartarse del lugar en el que

desee cortar el césped.

No incline el aparato para jardín al po-

ner en marcha el motor, a no ser que

ello sea necesario por ser el césped

muy alto. En este caso, presione ha-

cia abajo la empuñadura lo impres-

cindible nada más, para bascular ha-

cia arriba el lado contrario del

aparato para jardín al que se encuen-

tra Ud. Cuide que ambas manos estén

sujetando la empuñadura cuando

vuelva a descender el aparato para

Conecte el aparato para jardín según

se indica en las instrucciones de uso,

prestando atención a que sus pies

mantengan una separación suficiente

respecto a las piezas en rotación.

No aproxime sus manos ni los pies a

las piezas en rotación.

Guarde una separación respecto a la

zona de expulsión al trabajar con el

aparato para jardín.

Jamás alce o sustente el aparato para

jardín con el motor en marcha.

No modifique en manera alguna el

aparato para jardín. Las modifica-

ciones improcedentes pueden afec-

tar a la seguridad de su aparato para

jardín y provocar mayor ruido y vibra-

Examine periódicamente el estado

del cable de conexión y del cable de

prolongación utilizado. No conecte a

la red un cable dañado, y si éste se

daña estando conectado a la red, no

lo toque antes de haberlo dejado sin

tensión. Si el cable está dañado corre

peligro de que alcance a tocar las par-

tes bajo tensión. No se arriesgue a ex-

ponerse a una descarga eléctrica.

Extraiga el enchufe de la toma de co-

– Siempre que se aparte del aparato

– Antes de eliminar una obstrucción de

– Al examinar, limpiar o manipular en el

aparato para jardín.

– Tras chocar contra un cuerpo extra-

ño. Examine de inmediato si está da-

ñado el aparato para jardín y hágalo

reparar, si procede.

OBJ_BUCH-1996-005.book Page 25 Thursday, January 14, 2016 1:02 PM26 | Español F 016 L81 374 | (14.1.16) Bosch Power Tools – Si el aparato para jardín comienza a

La tensión de alimentación deberá

coincidir con las indicaciones en la

placa de características del aparato.

Recomendamos conectar este apara-

to solamente a tomas de corriente

protegidas por un fusible diferencial

para una corriente de fuga de 30 mA.

En caso de cambiar el cable de red de

este aparato, deberá emplearse exclu-

sivamente el cable previsto por el fa-

bricante, cuyo nº de pedido y tipo figu-

ran en las instrucciones de servicio.

Jamás toque el enchufe de red con

No pasar por encima, ni aplastar, ni

dar tirones del cable de red o de pro-

longación, para no dañarlos. Proteja

el cable del calor, del aceite y de las

El cable de prolongación debe tener

la sección indicada en las instruccio-

nes de servicio y debe ir protegido

contra salpicaduras de agua. La co-

nexión de empalme no deberá encon-

Póngase siempre unos guantes de

protección al manipular o trabajar en

el área de las cuchillas.

¡Atención! Antes de realizar traba-

jos de mantenimiento o limpieza

desconecte el aparato para jardín y

saque el enchufe de la red. Lo mis-

mo deberá realizarse en caso de

que se dañe, corte, o enrede el ca-

ble de alimentación.

Tras la desconexión del aparato pa-

ra jardín, las cuchillas se mantie-

nen en movimiento durante algu-

Atención – no tocar la cuchilla en

Para su seguridad, el aparato para jar-

dín dispone de un aislamiento de pro-

tección y no precisa por lo tanto ser co-

nectado a tierra. La tensión de régimen

es de 230 V AC, 50 Hz (para países no

pertenecientes a la CE 220 V ó 240 V

según ejecución). Solamente emplear

cables de prolongación homologados.

Informaciones al respecto las obtiene

Ud. en su taller de servicio técnico habi-

Únicamente deberán emplearse cables

de prolongación del tipo H05VV-F,

H05RN-F o IEC (60227 IEC 53,

Si precisa un cable de prolongación pa-

ra trabajar con el aparato, solamente

deberá emplear cables con las siguien-

tes secciones y longitudes:

: longitud máxima 40 m

: longitud máxima 60 m

: longitud máxima 100 m

Observación: Al utilizar un cable de pro-

longación, éste deberá disponer de un

conductor de protección – tal como se

describe en las prescripciones de segu-

ridad – conectado a través del enchufe

con el conductor de protección de su

instalación eléctrica.

En caso de duda, pregunte a un profe-

sional electricista o al servicio técnico

autorizado Bosch más próximo.

PRECAUCIÓN: Los cables de pro-

longación no reglamentarios pue-

OBJ_BUCH-1996-005.book Page 26 Thursday, January 14, 2016 1:02 PMEspañol | 27

Bosch Power Tools F 016 L81 374 | (14.1.16)

den resultar peligrosos. Los cables

de prolongación, enchufes y em-

palmes deberán ser estancos al

agua y aptos para su uso a la intem-

Los conectores de empalme de los ca-

bles deberán estar secos y no deberán

Para una mayor seguridad se recomien-

da emplear un fusible diferencial (RCD)

para una corriente de fuga máxima de

30 mA. Comprobar el funcionamiento

correcto del fusible diferencial antes de

Observación para aquellos productos

que no son de venta en GB:

ATENCIÓN: Para su seguridad es nece-

sario conectar el enchufe del aparato

para jardín con el cable de prolonga-

ción. El enchufe de empalme del cable

de prolongación deberá ser o ir revesti-

do de goma y estar protegido contra

salpicaduras de agua. El cable de pro-

longación deberá utilizarse con un se-

guro contra tracción.

El cable de conexión deberá inspeccio-

narse con regularidad en cuanto a posi-

bles daños y solamente deberá utilizar-

se si se encuentra en perfectas

En caso de estar dañado el cable de co-

nexión, éste solamente deberá hacerse

reparar en un taller de servicio autoriza-

El enchufe macho de conexión, de-

be ser conectado solamente a un

enchufe hembra de las mismas ca-

Póngase siempre unos guantes de

protección al manipular o trabajar

en el área de las cuchillas.

Asegúrese de que todas las tuercas,

pernos y tornillos están firmemente

sujetos para garantizar un trabajo se-

guro con el aparato para jardín.

Controle con regularidad el estado y

el nivel de desgaste del cesto colector

Controle el aparato para jardín y sus-

tituya las piezas desgastadas o daña-

das para mayor seguridad.

Utilice exclusivamente las cuchillas

previstas para este aparato para jar-

Únicamente deberán emplearse pie-

zas de recambio originales Bosch.

Antes de almacenarlo asegúrese de

que el aparato para jardín esté limpio

y exento de residuos. Si fuese preci-

so, limpiarlo con un cepillo suave y

Los símbolos siguientes le ayudarán a entender las instruccio-

nes de servicio al leerlas. Es importante que retenga en su me-

moria estos símbolos y su significado. La interpretación co-

rrecta de estos símbolos le ayudará a manejar mejor, y de

forma más segura, el aparato para jardín.

Simbología Significado

Dirección de reacción

Dirección de movimiento

Utilice guantes de protección

F 016 L81 374 | (14.1.16) Bosch Power Tools

Utilización reglamentaria

El aparato para jardín ha sido diseñado para cortar césped en

Información sobre ruidos y vibraciones

Declaración de conformidad

Categoría de producto: 32

Centro oficial de inspección citado:

SRL, Sudbury, England, Nr. 1088

Simbología Significado

Accesorios/Piezas de recambio

Simbología Significado

Cortacésped ARM 33/ARM 34/ARM 34 R/

Ancho de la cuchilla

Capacidad del cesto colector de césped

Peso según EPTA-Procedure 01:2014

/II /II Número de serie ver placa de características del aparato para jardín

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier-

Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros

aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que lleguen a perturbarse otros aparatos.

Valores de emisión de ruidos determinados según EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:

Nivel de presión sonora

Nivel de potencia acústica

¡Utilice unos protectores auditivos!

Nivel total de vibraciones a

(suma vectorial de tres direcciones) y tolerancia K determinados

según EN 60335-2-77:

Nivel de vibraciones generadas a

3 600 ... HA6 1.. HA6 2..

Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Da-

tos técnicos” cumple con todas las disposiciones correspondientes de las directivas

2011/65/UE, hasta el 19 de abril de 2016: 2004/108/CE, desde el 20 de abril de 2016:

2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus modificaciones y está en confor-

midad con las siguientes normas: EN 60335-1, EN 60335-2-77, EN 50581.

2000/14/CE: Nivel de potencia acústica garantizado:

Procedimiento para evaluación de la conformidad según anexo VI.

Localización de fallos

Material que se adjunta

Montaje de las ruedas

Montaje de la empuñadura de estribo 3 203

Ensamble del cesto colector de césped

Montaje y desmontaje del cesto colec-

Ajuste de la altura de corte

Instrucciones para la operación

Mantenimiento de la cuchilla

Selección de los accesorios opcionales

Objetivo Figura Página

STOP Síntomas Posible causa Solución

El motor no funciona No hay tensión de red Verificar y conectar

Toma de corriente defectuosa Emplear otra toma de corriente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

El fusible se ha fundido Cambiar el fusible

Césped demasiado alto Ajustar una altura de corte mayor e inclinar ha-

cia arriba la parte delantera del aparato para

jardín al iniciar el corte, para reducir la carga

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura

El aparato para jardín funciona

de forma intermitente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

Cableado interior de la máquina defectuoso Acudir al servicio técnico

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura

El corte del césped es irregular

el motor trabaja con dificultad

Altura de corte muy baja Ajustar una altura de corte mayor

Cuchilla mellada Cambiar cuchilla

Puede que exista una obstrucción Examine la parte inferior del aparato para jar-

dín y desobstrúyala, si procede (utilice siem-

pre unos guantes de protección)

Cuchilla montada al revés Montar la cuchilla en la posición correcta

Al conectar el aparato para jar-

dín, la cuchilla de corte no gira

Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín

Desobstruirlo (utilice siempre unos guantes de

Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu-

Vibraciones o ruidos intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu-

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características del aparato para jardín.

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

C1414BAW Ciudad Autónoma de Buenos Aires

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Av. Las Monjas nº 10 y Carlos J. Arosamena

Los aparatos para jardín, accesorios y embalajes deberán so-

meterse a un proceso de recuperación que respete el medio

¡No arroje los aparatos para jardín a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2012/19/UE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado los aparatos eléctricos y elec-

trónicos para ser sometidos a un reciclaje

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la

placa de características del producto/fabricado.

vido a choque eléctrico.

Conexão de rede eléctrica

duz um resultado de corte irre-

10 dígitos como consta na placa de características do apare-

2012/19/UE para aparelhos eléctricos e

IEC 53, 60245 IEC 57) worden ge-

IEC 53, 60245 IEC 57).

mimo Velkou Británii:

Accesorii/piese de schimb

IEC 53, 60245 IEC 57).
