NÁVOD K OBSLUZE ARM 33 BOSCH

cs Původní návod k používání

Bezpečnostní upozornění

Pozor! Pročtěte si pozorně

následující pokyny. Seznamte se s

obslužnými prvky a řádným

používáním zahradního nářadí.

Uschovejte si prosím pečlivě návod k

použití pro pozdější potřebu.

Vysvětlení symbolů na zahradním

Všeobecné upozornění na

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojící v

blízkosti nebyly poraněny

odmrštěnými cizími tělesy.

Varování: Pokud zahradní

nářadí pracuje, udržujte vůči

němu bezpečný odstup.

Pozor: Nedotýkejte se

rotujících nožů. Nože jsou

ostré. Chraňte se před ztrátou

prstů na nohou a rukou.

Než budete stroj nastavovat

nebo čistit, pokud se zamotá

kabel nebo necháte zahradní

nářadí i jen krátkou dobu bez dozoru,

pak zahradní nářadí vypněte a

Po włączeniu narzędzia

Bosch Power Tools F 016 L81 374 | (14.1.16)

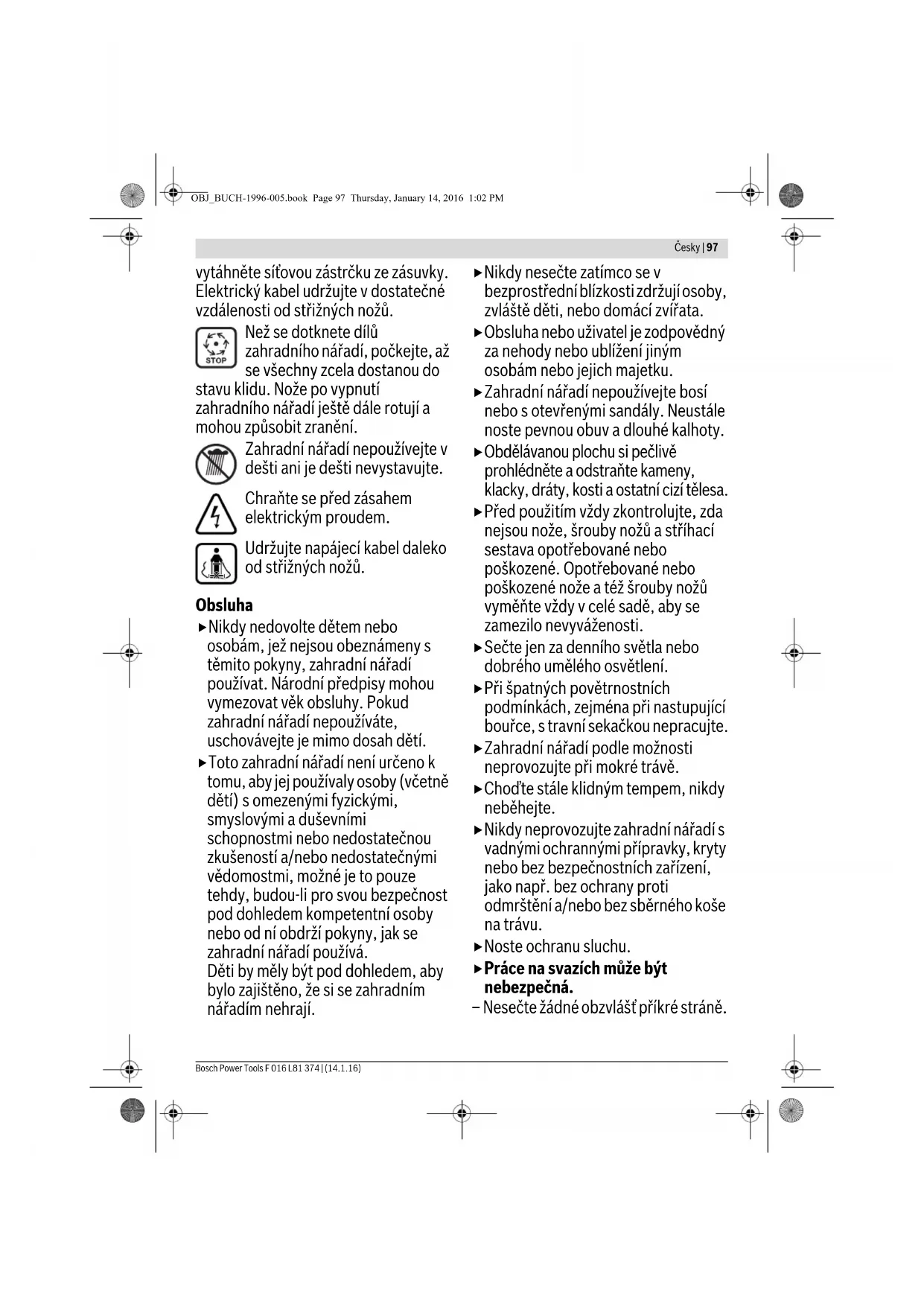

vytáhněte síťovou zástrčku ze zásuvky.

Elektrický kabel udržujte v dostatečné

vzdálenosti od střižných nožů.

Než se dotknete dílů

zahradního nářadí, počkejte, až

se všechny zcela dostanou do

stavu klidu. Nože po vypnutí

zahradního nářadí ještě dále rotují a

mohou způsobit zranění.

Zahradní nářadí nepoužívejte v

dešti ani je dešti nevystavujte.

Chraňte se před zásahem

elektrickým proudem.

Udržujte napájecí kabel daleko

Nikdy nedovolte dětem nebo

osobám, jež nejsou obeznámeny s

těmito pokyny, zahradní nářadí

používat. Národní předpisy mohou

vymezovat věk obsluhy. Pokud

zahradní nářadí nepoužíváte,

uschovávejte je mimo dosah dětí.

Toto zahradní nářadí není určeno k

tomu, aby jej používaly osoby (včetně

dětí) s omezenými fyzickými,

smyslovými a duševními

schopnostmi nebo nedostatečnou

zkušeností a/nebo nedostatečnými

vědomostmi, možné je to pouze

tehdy, budou-li pro svou bezpečnost

pod dohledem kompetentní osoby

nebo od ní obdrží pokyny, jak se

zahradní nářadí používá.

Děti by měly být pod dohledem, aby

bylo zajištěno, že si se zahradním

Nikdy nesečte zatímco se v

bezprostřední blízkosti zdržují osoby,

zvláště děti, nebo domácí zvířata.

Obsluha nebo uživatel je zodpovědný

za nehody nebo ublížení jiným

osobám nebo jejich majetku.

Zahradní nářadí nepoužívejte bosí

nebo s otevřenými sandály. Neustále

noste pevnou obuv a dlouhé kalhoty.

Obdělávanou plochu si pečlivě

prohlédněte a odstraňte kameny,

klacky, dráty, kosti a ostatní cizí tělesa.

Před použitím vždy zkontrolujte, zda

nejsou nože, šrouby nožů a stříhací

sestava opotřebované nebo

poškozené. Opotřebované nebo

poškozené nože a též šrouby nožů

vyměňte vždy v celé sadě, aby se

zamezilo nevyváženosti.

Sečte jen za denního světla nebo

dobrého umělého osvětlení.

Při špatných povětrnostních

podmínkách, zejména při nastupující

bouřce, s travní sekačkou nepracujte.

Zahradní nářadí podle možnosti

neprovozujte při mokré trávě.

Choďte stále klidným tempem, nikdy

Nikdy neprovozujte zahradní nářadí s

vadnými ochrannými přípravky, kryty

nebo bez bezpečnostních zařízení,

jako např. bez ochrany proti

odmrštění a/nebo bez sběrného koše

Noste ochranu sluchu.

Práce na svazích může být

– Nesečte žádné obzvlášť příkré stráně.

OBJ_BUCH-1996-005.book Page 97 Thursday, January 14, 2016 1:02 PM98 | Česky

F 016 L81 374 | (14.1.16) Bosch Power Tools

– Na skloněných plochách nebo na

mokré trávě dbejte neustále na

– Na skloněných plochách sečte vždy

napříč a nikdy směrem nahoru a dolů.

– Při změně směru na svazích si

počínejte nanejvýš opatrně.

Při chůzi pozpátku nebo při tažení

zahradního nářadí si počínejte

Zahradní nářadí posunujte při sečení

vždy kupředu a nikdy ho netáhněte k

Pokud musíte zahradní nářadí kvůli

přepravě naklopit, když přejíždíte

nezatravněné plochy nebo když

přepravujete zahradní nářadí k

sečené a od sečené oblasti, pak musí

Zahradní nářadí při zapnutí nebo

rozběhu motoru nenaklánějte, ledaže

je to potřeba ke startu ve vysoké

trávě. V tom případě nadzdvihněte

jen tolik, jak je nezbytně nutné, od

obsluhy odvrácenou stranu stlačením

rukojeti dolů. Když zahradní nářadí

zase spouštíte dolů, dbejte na to, aby

se Vaše ruce nacházely na rukojeti.

Zahradní nářadí zapněte jak je

popsáno v návodu k obsluze a dbejte

na to, aby byly Vaše nohy vzdáleny

dostatečně daleko od rotujících dílů.

Nedávejte své ruce a nohy do

blízkosti nebo pod rotující díly.

Když pracujete se zahradním

nářadím, udržujte odstup vůči chrlící

Nikdy nezvedejte resp. nenoste

zahradní nářadí s běžícím motorem.

Neprovádějte na zahradním nářadí

žádné změny. Nepřípustné změny

mohou negativně ovlivnit bezpečnost

Vašeho zahradního nářadí a vést ke

zvýšenému hluku a vibracím.

Pravidelně kontrolujte připojovací

kabel a použitý prodlužovací kabel.

Poškozený kabel nepřipojujte na

elektrickou síť a ani se jej nedotýkejte

dříve, než jej odpojíte od elektrické

sítě. Při poškozeném kabelu mohou

být zasaženy vodivé části. Chraňte se

před nebezpečím zásahu elektrickým

Síťovou zástrčku vytáhněte ze

– když se od zahradního nářadí

– před odstraněním zablokování,

– když zahradní nářadí kontrolujete,

čistíte nebo na něm pracujete,

– po kolizi s cizím tělesem. Ihned

zkontrolujte poškození zahradního

nářadí a, pokud je to nutné, nechte jej

– když zahradní nářadí začne nezvykle

vibrovat (okamžitě zkontrolujte).

Napětí zdroje proudu musí souhlasit s

údaji na typovém štítku stroje.

Je doporučeno připojit tento stroj jen

na zásuvku, která je jištěna

proudovým chráničem s

vybavovacím proudem 30 mA.

Při výměně kabelu na tomto stroji

použijte pouze výrobcem určený

připojovací síťový kabel, obj. č. a typ

viz návod k provozu.

OBJ_BUCH-1996-005.book Page 98 Thursday, January 14, 2016 1:02 PMČesky | 99 Bosch Power Tools F 016 L81 374 | (14.1.16) Síťovou zástrčku nikdy nedržte

Připojovací síťový kabel nebo

prodlužovací kabel nepřejíždějte,

nepřiskřípněte nebo jím neškubejte,

poněvadž jinak by se mohl poškodit.

Kabel chraňte před horkem, olejem a

Prodlužovací kabel musí mít průřez

uvedený v návodu k provozu a musí

být chráněný proti stříkající vodě.

Zástrčkový spoj nesmí ležet ve vodě.

Když manipulujete nebo pracujete v

oblasti ostrých nožů, vždy noste

Elektrická bezpečnost

Pozor! Před údržbou nebo čištěním

zahradní nářadí vypněte a

vytáhněte síťovou zástrčku. Totéž

platí, když je elektrický kabel

poškozený, naříznutý nebo

Poté, co bylo zahradní nářadí

vypnuto, se nože ještě několik

Pozor – nedotýkejte se rotujícího

Vaše zahradní nářadí má kvůli

bezpečnosti ochrannou izolaci a

nepotřebuje uzemnění. Provozní napětí

činí 230 V AC, 50 Hz (pro země mimo

EU 220 V, 240 V podle provedení).

Používejte pouze schválené

prodlužovací kabely. Informace

obdržíte ve Vašem autorizovaném

zákaznickém servisu.

Smí se používat pouze prodlužovací

kabely typu H05VV-F, H05RN-F nebo

IEC (60227 IEC 53, 60245 IEC 57).

Jestliže pro provoz stroje použijete

prodlužovací kabel, smí se používat

pouze kabely s následujícími průřezy

: maximální délka 40 m

: maximální délka 60 m

: maximální délka 100 m

Upozornění: Pokud se použije

prodlužovací kabel, musí mít – jak je

popsáno v bezpečnostních předpisech

– ochranný vodič, který je přes

zástrčku spojený s ochranným vodičem

Vašeho elektrického rozvodu.

Ve sporných případech se zeptejte

vyškoleného elektrikáře nebo v

nejbližším servisním zastoupení firmy

POZOR: Prodlužovací kabely

nevyhovující předpisu mohou být

nebezpečné. Prodlužovací kabel,

zástrčka a spojka musejí být

vodotěsné a v provedení

přípustném pro použití venku.

Spojky kabelu by měly být suché a

neměly by ležet na zemi.

Pro zvýšení bezpečnosti se doporučuje

použít proudový chránič FI (RCD) s

vybavovacím proudem maximálně

30 mA. Tento proudový chránič FI by

měl být před každým použitím

Upozornění pro výrobky prodávané

mimo Velkou Británii:

POZOR: pro Vaši bezpečnost je nutné,

aby byla zástrčka, umístěná na

zahradním nářadí, spojena s

prodlužovacím kabelem. Spojka

prodlužovacího kabelu musí být

chráněná proti stříkající vodě, musí

sestávat z gumy nebo být gumou

OBJ_BUCH-1996-005.book Page 99 Thursday, January 14, 2016 1:02 PM100 | Česky

F 016 L81 374 | (14.1.16) Bosch Power Tools

potažena. Prodlužovací kabel se musí

používat s odlehčením tahu.

Připojovací kabel musí být pravidelně

kontrolován na příznaky poškození a

smí se používat pouze v nepoškozeném

Je-li připojovací kabel poškozený, smí

jej opravit pouze v autorizovaném

Když manipulujete nebo pracujete

v oblasti ostrých nožů, vždy noste

Zajistěte pevné usazení všech matic,

čepů a šroubů, aby byl zaručen

bezpečný pracovní stav zahradního

Pravidelně kontrolujte stav a

opotřebení sběrného koše na trávu.

Zahradní nářadí kontrolujte a

opotřebované nebo poškozené díly

pro jistotu nahraďte.

Používejte výhradně pro toto

zahradní nářadí určené nože.

Zajistěte, aby vyměněné díly

pocházely od firmy Bosch.

Před uskladněním zajistěte, aby bylo

zahradní nářadí čisté a bez usazenin.

Je-li třeba, vyčistěte je pomocí

měkkého suchého kartáče.

Následující symboly mají význam pro čtení a pochopení

návodu k obsluze. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže zahradní nářadí

lépe a bezpečněji používat.

Zahradní nářadí je určeno k sečení trávy v soukromém

Příslušenství/náhradní díly

Travní sekačka ARM 33/ARM 34/ARM 34 R/

ARM 1300-34 R/ARM 3400

Objem, sběrný koš na trávu

Hmotnost podle EPTA-Procedure 01:2014

/II /II Sériové číslo viz typový štítek na zahradním nářadí

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Spínací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se může vyskytovat omezování jiných strojů. Při impedanci sítě

menší než 0,36 ohmů se žádné rušení neočekává.

OBJ_BUCH-1996-005.book Page 100 Thursday, January 14, 2016 1:02 PMČesky | 101

Bosch Power Tools F 016 L81 374 | (14.1.16)

Informace o hluku a vibracích

Kategorie výrobků: 32

Hodnoty hlučnosti zjištěny podle EN 60335-2-77. 3 600 ... HA6 1.. HA6 2..

Hodnocená hladina hluku A stroje činí typicky:

hladina akustického tlaku

hladina akustického výkonu

nepřesnost K Noste ochranu sluchu!

Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřesnost K zjištěny podle

Hodnota emise vibrací a

3 600 ... HA6 1.. HA6 2..

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technická data“

splňuje všechna příslušná ustanovení směrnic 2011/65/EU, do 19. dubna 2016:

2004/108/ES, od 20. dubna 2016: 2014/30/EU, 2006/42/ES, 2000/14 ES včetně

jejich změn a je v souladu s následujícími normami: EN 60335-1, EN 60335-2-77,

2000/14/ES: garantovaná hladina akustického výkonu:

Metoda posouzení shody podle dodatku VI.

Cíl počínání Obrázek Strana

Sestavení sběrného koše na trávu

Nasazení/odejmutí sběrného koše na

Nastavení výšky sečení

STOP Příznaky Možná příčina Náprava

Motor se nerozeběhne Chybí síťové napětí Zkontrolujte a zapněte

Vadná síťová zásuvka Použijte jinou zásuvku

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vypnula pojistka Pojistku vyměňte

Příliš dlouhá tráva Nastavte větší výšku sečení a zahradní nářadí naklopte,

abyste snížili počáteční zatížení

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení

OBJ_BUCH-1996-005.book Page 101 Thursday, January 14, 2016 1:02 PM102 | Slovensky F 016 L81 374 | (14.1.16) Bosch Power Tools Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku zahradního nářadí.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Zahradní nářadí, příslušenství a obaly mají být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte zahradní nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musejí být neupotřebitelná

elektrická a elektronická zařízení rozebraná

shromážděna a dodána k opětovnému

zhodnocení nepoškozujícímu životní

Návod na používanie.

Dávajte pozor na to, aby ste pri

práci nezranili blízko stojace

Zahradní nářadí běží

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis

Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení

Zahradní nářadí zanechává

nepravidelný obraz sečení

Příliš nízká výška sečení Nastavte větší výšku sečení

Tupé nože Výměna nožů

Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu zahradního

nářadí (noste vždy zahradní rukavice)

Nesprávně okolo namontované nože Nože namontujte okolo správně

Po zapnutí zahradního

nářadí se nůž netočí

Noži překáží tráva Zahradní nářadí vypněte

Odstraňte ucpání (noste vždy zahradní rukavice)

Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm)

Poškozené nože Výměna nožů

Příznaky Možná příčina Náprava

OBJ_BUCH-1996-005.book Page 102 Thursday, January 14, 2016 1:02 PMSlovensky | 103

vzdialenosti od rezacích nožov.

vzdialenosti od rezacích nožov.

škody na ich majetku.

Pred použitím vždy zrakom

za dobrého umelého osvetlenia.

sú napríklad ochranný kryt a/alebo

zberací kôš na trávu.

Používajte chrániče sluchu.

Práca na svahu môže byť

postupujte pri kosení priečne, nikdy

dopredu a nikdy ho neťahajte

za následok zvýšenie hluku a vibrácií.

zásahu elektrickým prúdom.

Napätie zdroja elektrického prúdu sa

Nikdy sa nedotýkajte zástrčky

Neprechádzajte po prívodnej šnúre

vozidlom, nestláčajte ich nadmieru,

Dôležité upozornenie! Predtým,

bezpečnosti vybavené ochrannou

poskytne Vaše autorizované servisné

Bezpečnostných predpisoch –

problém s vyučeným elektrikárom

matice, zavŕtané skrutky a ostatné

Používajte výlučne rezacie nože,

toto ručné elektrické náradie.

Vyhodnotená hladina hluku A tohto náradia je typicky:

2000/14/ES: Garantovaná hladina akustického výkonu:

Poistka vypadla Vymeňte poistku

kabel, mora slednji v skladu z
