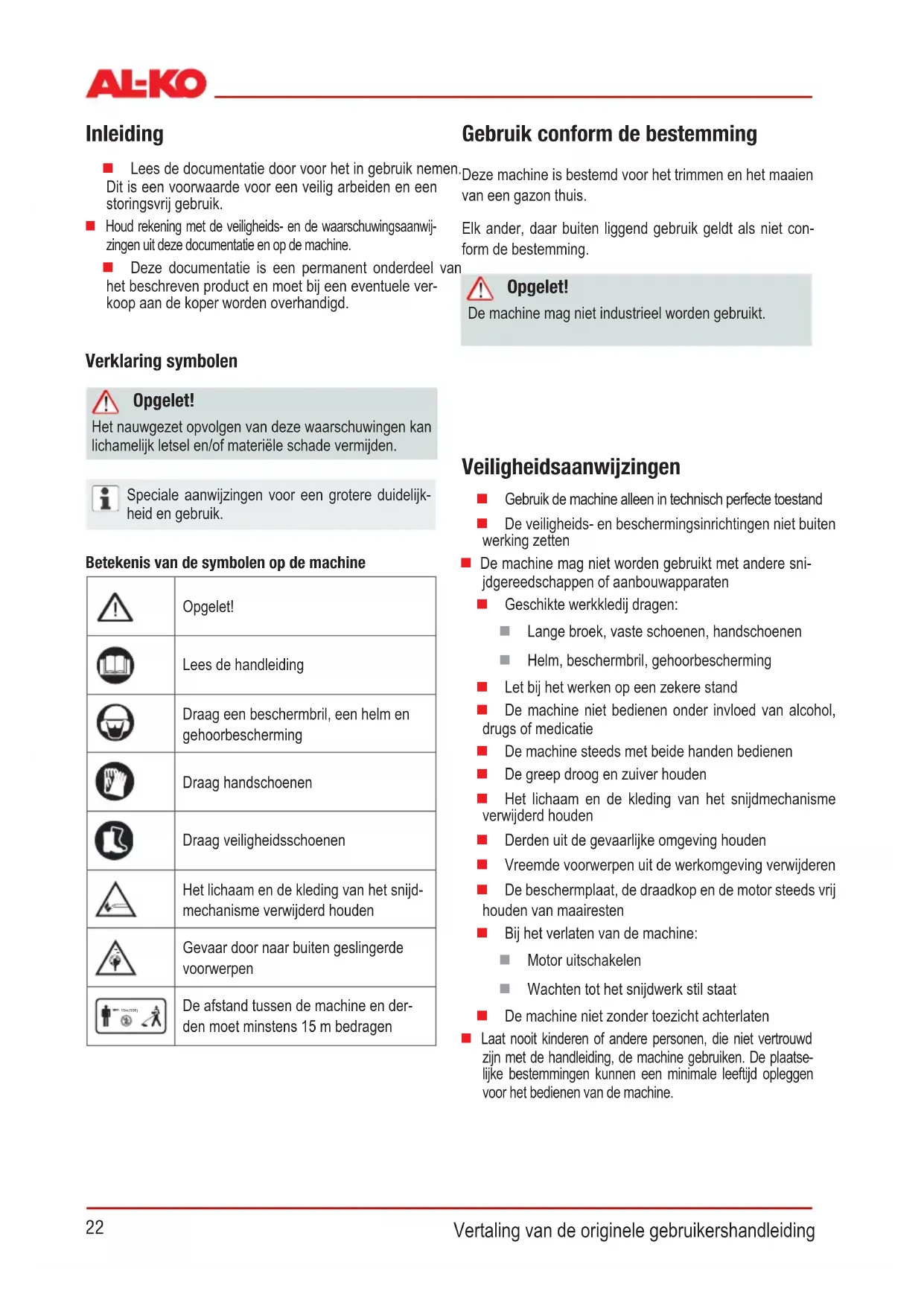

GEBRUIKSAANWIJZING BC 4125 II Comfort AL-KO

NL: Gebruikshandleiding 22

Vertaling van de originele gebruikershandleiding

Het nauwgezet opvolgen van deze waarschuwingen kan

lichamelijk letsel en/of materiële schade vermijden.

Speciale aanwijzingen voor een grotere duidelijk-

Gebruik conform de bestemming

Deze machine is bestemd voor het trimmen en het maaien

van een gazon thuis.

Elk ander, daar buiten liggend gebruik geldt als niet con-

De machine mag niet industrieel worden gebruikt.

Betekenis van de symbolen op de machine

Draag een beschermbril, een helm en

Draag veiligheidsschoenen

Het lichaam en de kleding van het snijd-

mechanisme verwijderd houden

Gevaar door naar buiten geslingerde

De afstand tussen de machine en der-

den moet minstens 15 m bedragen

 Lees de documentatie door voor het in gebruik nemen.

Dit is een voorwaarde voor een veilig arbeiden en een

storingsvrij gebruik.

 Houd rekening met de veiligheids- en de waarschuwingsaanwij-

zingen uit deze documentatie en op de machine.

 Deze documentatie is een permanent onderdeel van

het beschreven product en moet bij een eventuele ver-

koop aan de koper worden overhandigd.

Veiligheidsaanwijzingen

 Gebruik de machine alleen in technisch perfecte toestand

 De veiligheids- en beschermingsinrichtingen niet buiten

 De machine mag niet worden gebruikt met andere sni-

jdgereedschappen of aanbouwapparaten

 Geschikte werkkledij dragen:

 Lange broek, vaste schoenen, handschoenen

 Helm, beschermbril, gehoorbescherming

 Let bij het werken op een zekere stand

 De machine niet bedienen onder invloed van alcohol,

 De machine steeds met beide handen bedienen

 De greep droog en zuiver houden

 Het lichaam en de kleding van het snijdmechanisme

 Derden uit de gevaarlijke omgeving houden

 Vreemde voorwerpen uit de werkomgeving verwijderen

 De beschermplaat, de draadkop en de motor steeds vrij

houden van maairesten

 Bij het verlaten van de machine:

 Motor uitschakelen

 Wachten tot het snijdwerk stil staat

 De machine niet zonder toezicht achterlaten

 Laat nooit kinderen of andere personen, die niet vertrouwd

zijn met de handleiding, de machine gebruiken. De plaatse

lijke bestemmingen kunnen een minimale leeftijd opleggen

voor het bedienen van de machine.23

Inhoud brandstoftank 1 l 1 l

Geluidsvermogen ISO 22868 116 dB onzekerheid LpA 3 dB 116 dB onzekerheid LpA 3 dB Geluidsniveau ISO 22868 102 dB 102 dB Trillingen ISO 22867 ≤15m/s

onzekerheid K 2,25 m/s

onzekerheid K 2,25 m/s

Snijdbreedte koorden 41 cm 41 cm

Draaddiameter 2,4 mm 2,4 mm

Snijdbreedte snijdblad - 25 cm

Greep D-greep "Bike"-greep

Ontsteking elektronisch elektronisch

Bougie L8RTC L8RTC Aandrijving Vliegende kracht-koppeling Vliegende kracht-koppeling

Toerental motor max. 10.000 rpm 10.000 rpm

Toerental motor onbelaste loop 2800 rpm 2800 rpm

Toerental werktuig (mes) 7800 rpm 7800 rpm

Toebehoor mesblad --- Art. Nr. 112405

Toebehoor draadkop Art. Nr. 112406 Art. Nr. 112406

Toebehoor draagriem Art. Nr. 462528 Art. Nr. 462528

Veiligheids- en bescherminrichtingen

De veiligheids- en beschermingsinrichtingen mogen niet buiten werking worden gezet - Gevaar op letsels!

Steenslag-beschermingsplaat

Beschermt de gebruiker tegen weggeslingerde voorwer-

pen. Het geïntegreerde mes kort het snijddraad in tot op

de toegelaten lengte.

Plaats in noodgevallen de ontstekingsschakelaar op

Bij langere werken kan het door trillingen tot storingen aan bloedvaten of van het zenuwsysteem aan vingers, handen

of polsen komen. Slapende lichaamsdelen, steken, pijn of huidveranderingen kunnen optreden. Wanneer een van deze

symptomen optreedt, laat u dan door een arts onderzoeken.24

Vertaling van de originele gebruikershandleiding

Deeloverzicht (Afb. 1)

2. Obenste (3) en onderste greephelften (1) aan elkaar

"Bike" fietshandgreep (BC 4125 II) (afb. 2a, b)

3. Rubberen manchet (3) over de schacht leggen.

4. Met behulp van de vier inbusschroeven (1) de onder-

ste haken (2) en het middenstuk (4) bevestigen.

5. De greepstang (5) in de greephouder leggen en met

de bovenste haken (6) en de vier inbusschroeven (7)

Beschermkap monteren (afb. 5)

1. Metaalplaatjes (1) onder de beschermkap (2) leggen.

2. Met 4 schroeven (1) aan de steel (3) bevestigen.

Het in de beschermkap geïntegreerde mes snijdt de snijd-

draden automatisch op de optimale lengte.

Draadkop monteren (afb. 4, 6)

1. Splitpen (afb. 4-8)enens(afb. 4-5) verwijderen.

2. De inbussleutel (afb. 6-1) in de broing van de meene-

merschijf (afb. 6-2) steken en de draadkop op de ge-

leidingsdoorn van de aandrijfas schroeven.

(Let op: Linkse draad!)

3. De meenemerschijf (afb. 6-2) met de inbussleutel bor-

gen om de draadkop aan te spannen.

Snijdmessen monteren (afb. 4, 5)

1. De halve, kleinere snijdveiligheid op de beschermkap

demonteren (afb. 5 ).

2. Splitpen (afb. 4-8)enens(afb. 4-5) verwijderen

3. Het snijdmes zo op de meenemerschijf leggen, dat de

boring van de snijdmessen precies op de geleidings-

ring van de meenemerschijf ligt.

4. Deens(afb. 4-5) zo op het snijdmes steken, dat de

vlakke zijde tegen naar het snijdmes wijst.

5. De bevestigingsmoer op de gekleidingsdoorn vast-

schroeven. Daartoe de inbussleutel (afb. 4-3) in de

daartoe voorziene boring steken en met de sleutel

aanspannen. (Let op: Linkse draad!)

6. De moer met de pen borgen.

Schoudergordel instellen

1. De schoudergordel over de linkerschouder brengen.

2. De sluithaak in het oog inhaken.

3. De lengte van de schoudergordel met enkele zwaai-

bewegingen controleren, zonderde motor te starten.

De draadsnijdkop of de snijdmessen moeten evenwij-

dig met de bodem lopen.

Tijdens het werken steeds de schoudergordel gebruiken.

De schoudergrordel pas na het starten van de motor, bij

onbelast lopen, inhaken.25

Brandstof en bedrijfsmiddelen

 Benzine alleen in daartoe voorziene reservoirs mengen

 Geen brandstofmengsel gebruiken, dat langer dan 90

dagen werd opgeslagen

 Tank alleen in open lucht

 Rook niet tijdens het tanken

 Open de tankdop niet bij een lopende of een warme

 Vervang een beschadigde tank of tankdop

 De benzinetank alleen in open lucht legen

 Sluit de tankdop steeds goedIndien er benzine lekte:

 Motor niet starten

 Startpogingen vermijden

Brandstofmengsels aanmaken

Slechts brandstof gebruiken met een mengverhou-

1. De benzine en de 2-tact merkolie in een geschikt re-

servoir conform de tabel gieten.

2. Beide delen grondig mengen.

Tabel voor brandstof-mengverhoudingen

Voer voor het in gebruik nemen steeds een visuele con-

trole door. Met losse, beschadigde of versleten snijdon-

derdelen en/of bevestigingsdelen mag de machine niet

 De motor steeds gebruiken met beschermplaat

 Rekeninghoudenmetlandspeciekebepalingenvoor

 Houd steeds rekening met de meegeleverde handlei-

De motor nooit in afgesloten ruimtes laten lopen.

Gevaar op vergiftiging!

Snijdkoorden voor het starten inkorten tot op 13 cm,

om de motor niet te overbelasten.

CHOKE RUN Koude start

Het startkoord steeds recht naar buiten trekken.

Niet abrupt laten terugvliegen.

1. De onstekingsschakelaar in de stand "start" plaat-

2. De gashefboom vast zetten:

 "Lock off" schakelaar (2) naar binnen drukken.

Aansluitend gelijktijdig de gashefboom (3) en de

gashefboomvergrendeling (4) indrukken.

 De "Lock off" -schakelaar (2) loslaten.

De gashefboom klikt vast op volle gas.

3. De startklep (1) in de stand "CHOKE" plaatsen (afb. 8).

4. 10x op de brandstofpomp (2) drukken.

5. Het startkoord snel naar buiten trekken tot de motor

start. Let op een gelijkmatig, snel trekken.

6. Na het starten van de motor: De startklep op "RUN"

7. Indien de motor niet start, stappen 1 tot 6 herhalen.26

Vertaling van de originele gebruikershandleiding

De motor tijdens het trimmen en het snijden steeds laten

lopen in het bovenste toerentalgebied

Veiligheidsaanwijzingen

Hou rekening met de veiligheids- en waarschuwingsaan-

wijzingen uit deze documentatie en op de machine.

 Draag aangepaste werkkledij

 Let bij het werken op een veilige stand

 Bedien de machine steeds met beide handen

 Hou lichaam en kledij verwijderd van het snijdmecha-

 Hou derden verwijderd uit de gevaarlijke omgevingde

snijdkop nooit hoger dan kniehoogte houden als de ma-

1. Het terrein bekijken en de gewenste snijdhoogte vast-

2. De draadkop op de gewenste hoogte brengen en

3. De machine in een sikkelvormige beweging van de

ene zijde naar de andere bewegen.

4. Er voor zorgen dat de draadkop steeds parallel met

1. De machine met een lichte helling naar voor voeren,

zodat ze zich net boven de bodem beweegt.

2. Steeds trimmen van het lichaam weg.

1. De gashefboom lossen en de motor in vrijloop laten lopen.

2. De onstekingsschakelaar in de stand "STOP" zetten.

De motor loopt na het uitschakelen na - gevaar op letsels!

1. De onstekingsschakelaar in de stand "start" plaatsen.

2. De startklep in de stand "RUN" plaatsen.

3. De gashefboom vastnemen en de veiligheid door-

4. Max. 6x aan het startkoord trekken - de motor springt

aan. De gashefboom volledig ingedrukt houden, tot

de motor rustig loopt.

 De motor springt niet aan:

 De startklep in de stand "start" plaatsen

 5x aan het startkoord trekken

 De motor springt nog niet aan:

 5 minuten wachten en aansluitend nogmaals pro-

beren met doorgedrukte gashefboom

Rekening houden met de hoofdstuk "Hulp bij sto-

 Bij hangmaaiwerkzaamheden steeds onder de snijdma-

 Nooit op een gladde, glibberige heuvel of helling werken

 De machine nooit in de nabijheid van licht ontvlambare

vloeistoffen of gassen gebruiken - Gevaar op explosies

 Na contact met een vreemd voorwerp:

 Motor uitschakelen

 De machine controleren op schade

 Personen, die niet vertrouwd zijn met de trimmer, moe-

ten de omgang oefenen met uitgeschakelde motor

1. De motor volgas laten lopen en de draadkop tegen

de bodem drukken. De draad wordt automatisch ver-

Het mes op de beschermplaat kort de draad in tot

de toegelaten lengte.

Beschermplaat reinigen

1. De machine uitschakelen.

2. Maairesten met een schroevendraaier of iets derge-

lijks voorzichtig verwijderen.

De beschermplaat regelmatig reinigen, om over-

verhitten van de schachtbuis te vermijden.27

Onderhoud en verzorging

Gebruikdemachinenooitzonderluchtlter.Hetluchtlter

regelmatig reinigen. Een beschadigd luchtlter vervan-

1. Sterschroef verwijderen, deksel afnemen en het lucht-

4. Bouwhetluchtlterinomgekeerdevolgordein.

Gebruikdemachinenooitzonderbrandstoflter.Ditkan

leiden tot zware schade aan de motor.

1. Tankdeksel volledig uitnemen.

2. De aanwezige brandstof in een geschikt reservoir

Trimmen aan omheiningen en funderingen

Raak geen vaste gebouwen - Terugslaggevaar!

1. Voer de machine traag en voorzichtig, zonder de

draad tegen hindernissen te laten kletteren.

Trimmen rond boomstammen

1. De machine voorzichtig en traag rond boomstammen

voeren, zodat de snijddraad de boomschors niet raakt.

2. Van links naar rechts rond de boomstam maaien.

3. Gras en onkruid met de punt van de draad bewerken,

en de draadkop licht naar voor hellen.

Trimmen aan stenen muren, funderingen, bomen

leidt tot een hogere slijtage van de draad.

1. De snijdkop onder een hoek van 30 graden naar

2. De handgreep in de gewenste stand brengen.

Vreemde voorwerpen uit de werkomgeving verwijderen.

Gevaar op letsels/schade aan vorowerpen door wegge-

slingerde vreemde voorwerpen.

Maaien met de snijdmessen

Bij het maaien met het snijdmes wordt het snijdmes in een

horizontale, boogvormige beweging van de ene zijde naar

Bij gebruik van het snijdmes bovendien op het volgende

 Draaggordel gebruiken

 Het snijdblad contoleren op correcte plaatsing

 Beschermkledij en oogbescherming dragen

Geen onkruid-snijdmes gebruiken voor het snijden

van struiken en jonge bomen!

Uitsluitend originele snijdmessen en toebehoor gebruiken!

Niet originele delen kunnen tot verwondingen en functie-

storingen aan het toestel leiden!

Vermijden van terugslag

Snijdmessen niet gebruiken in de buurt van vaste

hindernissen - Terugslaggevaar / Gevaar op letsels!

Dichte vegetatie, jonge bomen of struikgewas, kunnen het

snijdblad blokkeren en tot stilstand brengen.

 Vermjd blokkeren door te kijken in welke richting het

struikgewas neigt, en het in de tegengestelde richting

 Indien het snijdblad bij het snijden vastloopt

 De motor meteen utischakelen

 De machine omhoog houden, zodat het snijdblad

niet springt of breekt

 Vast zittend materiaal van de snede wegstoten28

Vertaling van de originele gebruikershandleiding

Instelling carburator

1. De bougie aanspannen met een moment van

2. De bougiestekker op de bougie plaatsen.

De draadmessen slijpen

1. De snijdmessen losmaken van de beschermplaat.

2. De snijdmessen in een bankschroef bevestigen en

slijpen met een vlakke vijl.

Vijl slechts in één richting.

Bowdenkabels instellen

De bowdenkabels van uw Motorsense zijn in de fabriek

Als u de positie van het „Bike handvat“ verandert, kan het

zijn dat de bowdenkabel verlengd wordt waardoor de wer-

king van de gashendel gestoord wordt.

Als het snijgereedschap van de Sense na het starten

en ontgrendelen van de halfgasblokkering niet tot stil-

stand komt, moet de bowdenkabel met de stelschroef

(afbeelding 10-1) afgesteld worden.

Daarna werkt de gashendel weer correct.

Verwondingsgevaar door draaiend snijgereedschap!

 Bowdenkabels alleen bij uitgeschakelde motor afstellen

 Werking alleen bij liggende Sense controleren

 In geval van een langere opslag (tijdens de winter) de

 De benzinetank alleen in open lucht legen

 De motor voor de opslag laten afkoelen

1. Brandstoftank ledigen.

2. De motor starten en on, belast laten draaien tot hij

3. De motor laten afkoelen.

4. De bougie met een bougiesleutel losdraaien.

5. Een theelepel 2-tact olie in de ontbrandingsruimte gie-

ten. Om de olie te evrdelen over de binnenruimte van

de motor meerdere keren traag trekken aan de start-

6. De boudie terug plaatsen.

7. De machine grondig reinigen en onderhouden.

8. De machine op en droge, koele plaats opslaan.

De motor niet voor open vuur of warmtebronnen opslaan

- Gevaar op brand en explosies!

Let op! Brandgevaar!

Getankte machine niet in gebouwen bewaren, waarin

benzinedampen met open vuur of vonken in aanraking

zouden kunnen komen!

De zone rond motor, uitlaat, batterijkast, brandstoftank

vrij van maalgoed, benzine, olie houden .

3. Meteendraadhaakhetlteruitdetanknemen.

Terug in bedrijf nemen

1. Bougie verwijderen.

2. Het startkoord snel doortrekken, om resterende olie

uit de verbrandingskamer te vewijderen.

3. Bougie reinigen, elektrode-abstand controleren, des-

4. De machine gebruiksklaar maken.

5. De tank met het juiste mengsel brandstof-olie

Versleten machines niet

afvoeren via het huisvuil!

De verpakking, de machine en de accessoires zijn

samengesteld uit recycleerbaar materiaal, en moeten

dienovereenkomstig worden afgevoerd.

PROBLEEM MOGELIJKE OORZAAK HERSTELLING Motor start niet Verkeerde wijze van starten Lees de handleiding

Motor start, maar loopt niet

Verkeerde hefboomstand aan de choke Zet de hefboom op RUN Vuile, verkeerd ingestelde, of verkeerde

Motor start, maar loopt niet met

Verkeerde hefboomstand aan de choke Zet de hefboom op RUN Vuilluchtlter Filter reinigen of vervangen

Motor loops sprongsgewijs Vuile, verkeerd ingestelde, of verkeerde

Bougie reinigen / instellen of

Overdreven veel rook Verkkerd brandstofmengsel Het juiste brandstofmengsel gebruiken

Bij storingen, die niet in deze tabel werden opgenomen of die u niet zelf kunt verhelpen,richt u zich tot de betrokken

Original-Betriebsanleitung

EG-conformiteitsverklaring NL Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de

geharmoniseerdeEU-richtlijnen,EU-veiligheidsnormenendeproductspeciekenormen.

BC 410 II BC 4125 II EU-richtlijnen

2000/14/EG Geharmoniseerde normen

gemeten / gegarandeerd

BC 410 II 116 / 119 dB(A)

BC 4125 II 116 / 119 dB(A)

Conformiteitsbeoordeling

2000/14/EG Bijlage V Aangemelde instantie

TÜV Rheinland Product Safety GmbH Am Grauen Stein

Wolfgang Hergeth, Managing Director

Garantie NL Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantie-

aanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de

wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij:

 correcte behandeling van het apparaat

 inachtneming van de bedieningshandleiding

 gebruik van originele reserveonderdelen

De garantie vervalt bij:

 pogingen tot reparatie van het apparaat

 technische wijzigingen aan het apparaat

 gebruik dat niet in overeenstemming is met de be-

stemming (bijvoorbeeld bedrijfsmatig of gemeentelijk

Uitgesloten van de garantie zijn:

 lakschade die is veroorzaakt door normale slijtage

 slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering xxx xxx (x)

 verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de

bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken

van de koper tegenover de verkoper onverkort van kracht.
