KASUTUSJUHEND BC 4125 II Comfort AL-KO

Kahva D-kahva „Bike”-kahva

Tõlge originaalkasutusjuhendist

Selle hoiatuse täpne järgmine võib ära hoida inimvigastusi

ja/või materiaalset kahju.

Erijuhised paremaks arusaamiseks ja käsitsemi-

Otstarbekohane kasutamine

See seade on ette nähtud murupindade pügamiseks ja

niitmiseks eravalduses.

Seadme igasugune muu kasutus ei ole otstarbekohane.

Seadet ei tohi kasutada äritegevuses.

Seadmel asuvate sümbolite tähendus

Lugege kasutusjuhendit

Kandke kaitseprille, kaitsekiivrit ja

kuulmiskaitsevahendeid

Kandke turvajalanõusid

Hoidke kehaosad ja riietus

Oht eemalepaiskuvate esemete tõttu

Kaugus seadme ja kolmandate isikute

vahel peab olema vähemalt 15 m

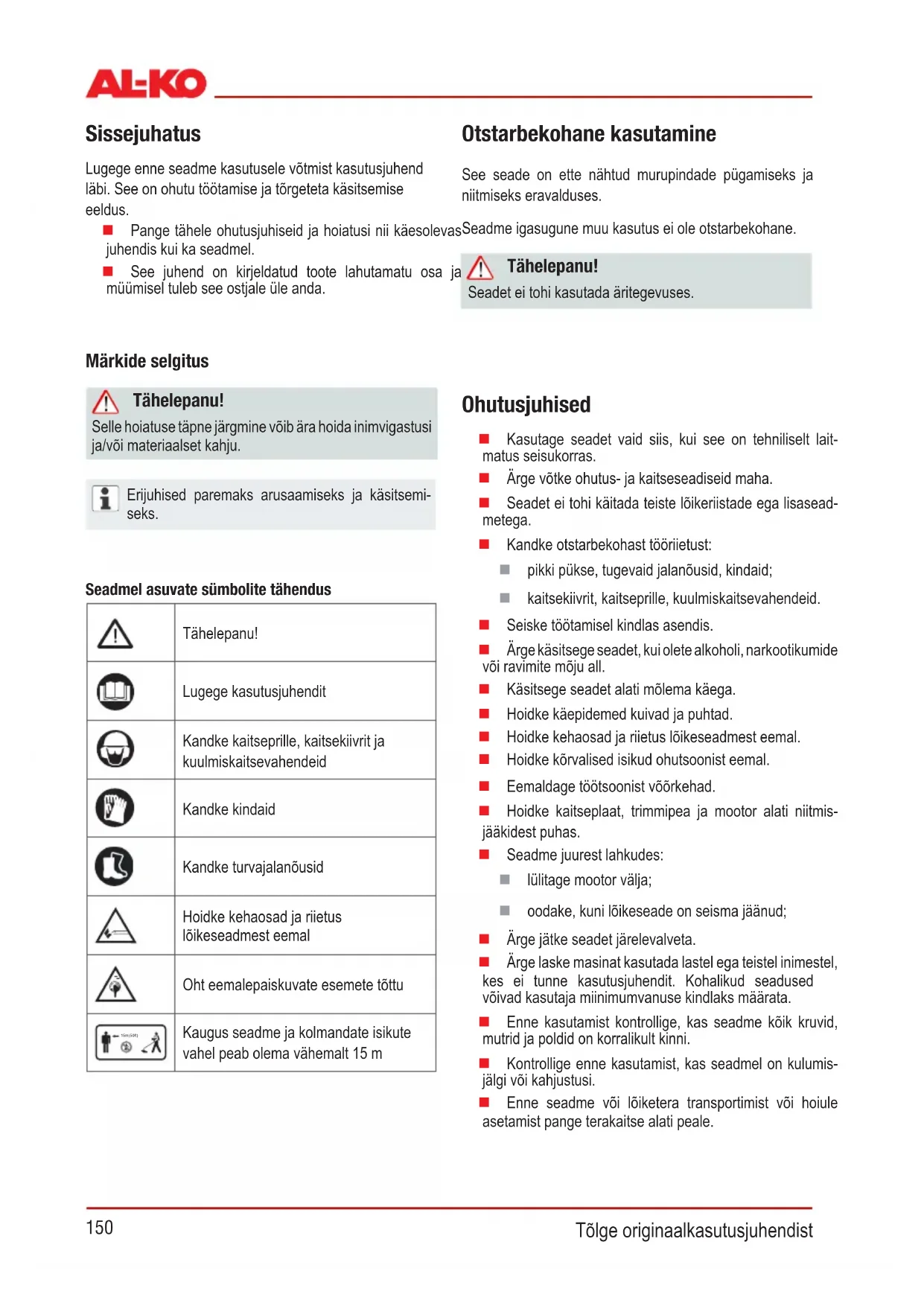

Lugege enne seadme kasutusele võtmist kasutusjuhend

läbi. See on ohutu töötamise ja tõrgeteta käsitsemise

 Pange tähele ohutusjuhiseid ja hoiatusi nii käesolevas

juhendis kui ka seadmel.

 See juhend on kirjeldatud toote lahutamatu osa ja

müümisel tuleb see ostjale üle anda.

 Kasutage seadet vaid siis, kui see on tehniliselt lait-

 Ärge võtke ohutus- ja kaitseseadiseid maha.

 Seadet ei tohi käitada teiste lõikeriistade ega lisasead-

 Kandke otstarbekohast tööriietust:

 pikkipükse,tugevaidjalanõusid,kindaid;

 kaitsekiivrit, kaitseprille, kuulmiskaitsevahendeid.

 Seiske töötamisel kindlas asendis.

 Ärge käsitsege seadet, kui olete alkoholi, narkootikumide

või ravimite mõju all.

 Käsitsege seadet alati mõlema käega.

 Hoidke käepidemed kuivad ja puhtad.

 Hoidke kehaosad ja riietus lõikeseadmest eemal.

 Hoidke kõrvalised isikud ohutsoonist eemal.

 Eemaldage töötsoonist võõrkehad.

 Hoidke kaitseplaat, trimmipea ja mootor alati niitmis-

 Seadme juurest lahkudes:

 lülitagemootorvälja;

 oodake,kunilõikeseadeonseismajäänud;

 Ärge jätke seadet järelevalveta.

 Ärge laske masinat kasutada lastel ega teistel inimestel,

kes ei tunne kasutusjuhendit. Kohalikud seadused

võivad kasutaja miinimumvanuse kindlaks määrata.

 Enne kasutamist kontrollige, kas seadme kõik kruvid,

mutrid ja poldid on korralikult kinni.

 Kontrollige enne kasutamist, kas seadmel on kulumis-

jälgi või kahjustusi.

 Enne seadme või lõiketera transportimist või hoiule

asetamist pange terakaitse alati peale.151

Ohutus- ja kaitseseadised

Ohutus- ja kaitseseadiseid ei tohi maha võtta – vigastusoht!

kaitseb kasutajat eemalepaiskuvate esemete eest.

Sisseehitatud lõiketera lõikab lõikejõhvi lubatud pikkuselt

BC 410 II BC 4125 II Mootori tüüp Õhkjahutusega 2-taktiline mootor Õhkjahutusega 2-taktiline mootor

Võimsus: 0,9 kW 0,9 kW Kuivkaal (EN ISO 11806) 6,7 kg 6,8 kg

Töökaal ilma bensiinita 7,5 kg 7,8 kg

Kütuse mahtuvus 1 l 1 l

Müratase ISO 22868 116 dB, määramatus LpA 3 dB 116 dB, määramatus LpA 3 dB Helirõhu tase ISO 22868 102 dB 102 dB Vibratsioon ISO 22867 ≤15m/s

Jõhvi lõikelaius 41 cm 41 cm

Jõhvi läbimõõt 2,4 mm 2,4 mm

Lõiketera lõikelaius - 25 cm

Käepide D-kujuline käepide „Bike”-käepide

Süüde Elektrooniline Elektrooniline

Süüteküünal L8RTC L8RTC Ajam Tsentrifugaalsidur Tsentrifugaalsidur

Mootori pöörlemiskiirus max 10 000 p/min 10 000 p/min

Mootori pöörlemiskiirus tühikäigul 2800 p/min 2800 p/min

Pikemal töötamisel võib vibratsioon põhjustada sõrmede, käte või käeliigeste vereringe või närvisüsteemi häireid. Võib

esineda kehaosade suremis- ja torkimistunnet, valu või nahamuutusi. Vastavate sümptomite esinemisel pöörduge arsti

Tõlge originaalkasutusjuhendist

Kütus ja töövedelikud

Bensiin on äärmiselt kergsüttiv – tulekahjuoht!

Ülevaade osadest (joonis 1)

4 “Bike“ jalgrattakäepide

6 Lüliti mootor "välja" ja "sisse"

12 Kütusepump (külmkäivituse membraanpump)

Seadet võib käitada ainult siis, kui see on täielikult kokku

Käepideme paigaldamine

D-käepide (BC 410 II) (joonis 3)

1. Pange kummimansett (2) juhtraua otsa.

2. Keerake käepideme ülemine (3) ja alumine pool (1)

„Bike“ jalgrattakäepide (BC 4125 II) (joonis 2a, b)

3. Pange kummimansett (3) võlli otsa.

4. Kinnitage alumine klamber (2) ja keskosa (4) nelja

sisekuuskantkruviga (1).

5. Asetage käepide (5) käepideme hoidikusse

ning kinnitage ülemiste klambrite (6) ja nelja

sisekuuskantkruviga (7).

Kaitsekatte paigaldamine (joonis 5)

1. Pange plekilehekesed (21) kaitsekatte (2) alla.

2. Kinnitage 4 kruviga (1) juhtraua külge (3).

Kaitsekattesse sisseehitatud tera lõikab lõikejõhvi auto-

maatselt optimaalselt pikkuselt ära.

Trimmipea paigaldamine (jo. 4, 6)

1. Eemaldage splint (joonis 4-8) ja äärik (joonis 4-5).

2. Pange kuuskantvõti (joonis 6-1) kaasaveopadruni

(joonis 6-2) avasse ning keerake trimmipea veovõlli

(Tähelepanu: vasakkeere!)

3. Trimmipea külgepanemiseks lukustage

kaasaveopadrun (joonis 6-2) kuuskantvõtmega.

Lõiketera paigaldamine (jo. 4, 5)

1. Võtke poolik, väike lõikekaitse kaitsekattelt ära

2. Eemaldage splint (joonis 4-8) ja äärik (joonis 4-5).

3. Asetage lõiketera kaasaveopadrunile nii, et lõiketera

ava on täpselt kaasaveopadruni juhtringi kohal.

4. Pange äärik (joonis 4-5) lõiketerale nii, et lame pool

jääb lõiketera poole.

5. Keerake kinnitusmutter juhtvõlli otsa kinni. Selleks

pange kuuskantvõti (joonis 4-3) selleks ettenähtud

avasse ja keerake võtmega kinni.

(Tähelepanu: vasakkeere!)

6. Kindlustage mutter splindiga.

Õlarihma reguleerimine

1. Tõmmake õlarihm üle vasaku õla.

2. Kinnitage konks aasa sisse.

3. Kontrollige õlarihma pikkust paari vibutusega, ilma et

Trimmipea või lõiketera peavad liikuma maapinnaga

Kasutage töötamise ajal alati õlarihma.

Kinnitage õlarihm alles pärast mootori käivitamist

Enne kasutuselevõttu tehke alati visuaalne kontroll.

Seadet ei tohi kasutada, kui lõikeriist ja/või kinnitusdetailid

on lahti, kahjustatud või kulunud.

 Kasutage mootorvikatit alati kaitseplaadiga

Ärge laske mootoril kunagi kinnistes ruumides töötada.

Et mootorit mitte üle koormata, lõigake lõikejõhv

enne alustamist 13 cm pikkuseks.

Käivitusklapi asendid:

CHOKE RUN Külmkäivitus

Tõmmake käivitusnöör alati otse välja.

Ärge laske sel äkiliselt tagasi tõmbuda.

1. Seadke süütelüliti asendisse „Start" (joonis 7).

2. Gaasihoovakseerimine:

 Vajutage lülitit „Lock off ” (2) sissepoole.

Seejärel vajutage korraga gaasihooba (3) ja

gaasihoova lukustit (4).

 Vabastage lüliti „Lock off ” (2).

Gaasihoovkseerubtäisgaasil.

3. Seadke käivitusklapp (1) asendisse „CHOKE"

4. Vajutage 10 korda kütusepumpa (2).

5. Tõmmake käivitusnööri kiiresti välja, kuni mootor

käivitub. Tõmmake nööri ühtlaselt ja kiiresti.

6. Pärast mootori käivitumist: seadke käivitusklapp

7. Kui mootor ei käivitu, korrake etappe 1 kuni 6.

 Järgige asukohamaa seadusi tööaegade kohta

 Järgige alati kaasasolevat mootoritootja kasutusjuhendit

 Kontrollige enne kasutamist, kas lõikeriistal on kah jus-

tusi või mõrasid, vajaduse korral asendage kahjustatud

või kulunud osad originaalvaruosadega

 Veenduge, et mootorist, paagist ega kütusevoolikutest

kütust välja ei voola

 Bensiini võib segada ja hoida ainult selleks ettenähtud

 Ärge kasutage kütusesegu, mis on seisnud kauem kui

 Tankige ainult vabas õhus

 Tankimise ajal ärge suitsetage

 Ärge avage paagikorki, kui mootor töötab või on kuum

 Vahetage kahjustatud paak või paagikork välja

 Sulgege paagikork alati korralikult

 Tühjendage bensiinipaaki ainult vabas õhus

 Kui bensiin on välja voolanud:

 ärgekäivitagemootorit;

 ärgeproovigesüüdetsisselülitada;

 laske ülejäänud kütusel aurustuda.

Kütusesegu valmistamine

Kasutage ainult kütusesegu vahekorras 25 : 1.

1. Pange tabeli järgi bensiin ja 2-taktiline õli vastavasse

2. Segage mõlemat komponenti põhjalikult.

2-taktiline segamisõli

Tõlge originaalkasutusjuhendist

Laske mootoril niitmise ja lõikamise ajal kogu aeg

pöörlemissageduse ülemises vahemikus töötada

Pange tähele ohutusjuhiseid ja hoiatusi nii käesolevas

juhendis kui ka seadmel.

 Kandke otstarbekohast tööriietust.

 Seiske töötamisel kindlas asendis.

 Käsitsege seadet alati mõlema käega.

 Hoidke kehaosad ja riietus lõikeseadmest eemal.

 Hoidke kõrvalised isikud ohutsoonist eemal.

 Ärge hoidke kasutamise ajal trimmipead kunagi põlvest

1. Kontrollige maastikku ja määrake soovitud

2. Juhtige ja hoidke trimmipead soovitud kõrgusel.

3. Viibutage seadet poolkaarekujuliste liigutustega ühelt

1. Juhtige seadet kerge kaldega ettepoole, nii et see

liigub veidi maapinnast kõrgemal.

2. Pügage alati suunaga kehast eemale.

Aedade ja vundamentide ääres pügamine

1. Seadke süütelüliti asendisse „Start”.

2. Seadke käivitusklapp asendisse „RUN”.

3. Lukustage gaasihoob, nagu on kirjeldatud

„Külmkäivituse” all.

4. Tõmmake käivitusnööri kiiresti maksimaalselt 6 korda,

mootor käivitub. Hoidke gaasihoob täiest all, kuni

mootor töötab rahulikult.

 Mootor ei käivitu.

 Seadke käivitusklapp asendisse „RUN”.

 Tõmmake käivitusnööri 5 korda.

 Mootor ei käivitu ikka veel.

 Oodake 5 minutit ja proovige siis veel kord

põhjavajutatud gaasihoovaga.

Vaadake peatükki „Abi tõrgete korral”.

Mootori väljalülitamine

1. Vabastage gaasihoob ja laske mootoril tühikäiguga

2. Lülitage süütelüliti asendisse "STOP".

Mootor töötab veel pärast väljalülitamist – vigastusoht!

 Kallakutel niites seiske alati allpool lõikeseadist.

 Ärge töötage kunagi siledal, libedal künkal või kallakul.

 Ärge kasutage seadet kunagi kergsüttivate vedelike või

gaaside läheduses – plahvatus- ja/või tulekahjuoht!

 Pärast võõrkehaga kokkupuutumist:

 lülitagemootorvälja;

 kontrollige, kas seade on kahjustatud.

 Inimesed, kes trimmerit ei tunne, peavad käsitsemist

harjutama väljalülitatud mootoriga.

Lõikejõhvi pikendamine

1. Laske mootoril täisgaasiga töötada ja koputage

trimmipead vastu maad.

Jõhvi pikendatakse automaatselt.

Kaitseplaadi küljes asuv tera lõikab jõhvi lubatud

Kaitseplaadi puhastamine

1. Lülitage seade välja.

2. Eemaldage niitmisjäägid ettevaatlikult kruvitsa või

mõne teise sarnase esemega.

Puhastage kaitseplaati regulaarselt, et vältida võlli-

toru ülekuumenemist.155

Hooldamine ja korrashoid

 Puhastage seadet pärast iga kasutamist harja ja kuiva

lapiga. Ärge kasutage puhastusvahendeid ega vett.

Ärgekasutageseadetilmaõhultrita.Puhastageõhultrit

regulaarselt.Vahetagekahjustatudltervälja.

1. Eemaldagetähtkruvi,võtkekaasärajavõtkeõhulter

Ärge kasutage seadet ilma kütuseltrita. See võib

põhjustada raskeid mootori kahjustusi.

1. Võtke paagikork täielikult välja.

2. Valage seesolev kütus sobivasse anumasse.

3. Tõmmakeltertraatkonksugapaagistvälja.

4. Tõmmakelterküljestärapööramisliigutusega.

Ärge puutuge vastu tugevaid ehitisi – tagasilöögioht!

1. Juhtige seadet aeglaselt ja ettevaatlikult ning ärge

laske jõhvil takistuste vastu põrgata.

Puutüvede ümbert pügamine

1. Juhtige seadet puutüvede ümber ettevaalikult ja

aeglaselt, et lõikejõhv ei puudutaks puukoort.

2. Niitke puutüvede ümbert vasakult paremale.

3. Laske jõhviots vastu muru ja umbrohtu ning kallutage

trimmipead kergelt ettepoole.

Kivimüüride, vundamentide ja puude ümber

pügamine suurendab jõhvi kulumist.

1. Keerake trimmipea 30 kraadi paremale.

2. Seadke käepide soovitud asendisse.

Eemaldage töötsoonist võõrkehad.

Vigastusoht / materiaalne kahju eemalepaiskuvate

Lõiketeraga niitmine

Lõiketeraga niitmisel juhitakse lõiketera horisontaalselt,

kaarekujuliste liigutustega ühelt küljelt teisele.

Enne lõiketera kasutamist pange veel tähele järgmist.

 Kasutage kanderihma.

 Veenduge, et lõiketera on õigesti paigaldatud.

 Kandke kaitseriietust ja kaitseprille.

Ärge kasutage umbrohu lõiketerasid võsa ja noorte

Kasutage ainult originaallõiketera ja -tarvikuid!

Mitteoriginaalosade kasutamine võib põhjustada vigas-

tusi ja seadme talitlushäireid!

Tagasilöögi vältimine

Ärge kasutage lõiketera tugevate takistuste läheduses –

tagasilöögioht/vigastusoht!

Tihe taimestik, noored puud või võsa võivad lõiketera

blokeerida ja seisata.

 Kinnikiilumise vältimiseks jälgige, millises suunas võsa

kasvab, ja lõigake seda vastasküljelt.

 Kui lõiketera lõikamisel kinni jääb

 Seisake kohe mootor.

 Hoidke seadet üleval, et lõiketera ei teeks järske

liigutusi ja katki ei läheks.

 Lükake kinnijäänud materjal lõikekohast eemale.156

Tõlge originaalkasutusjuhendist

 Pikemaks hoidmiseks (üle talve) tehke bensiinipaak

 Tühjendage bensiinipaaki ainult vabas õhus.

 Enne hoidmist laske mootoril maha jahtuda.

1. Tühjendage kütusepaak.

2. Käivitage mootor ja laske sel tühikäigul kuni

seiskumiseni töötada.

3. Laske mootoril maha jahtuda.

4. Keerake süüteküünal süüteküünlavõtmega lahti.

5. Pange põlemiskambrisse teelusikatäis 2-taktilist õli.

Et õli mootori sisemuses laiali läheks, tõmmake mitu

korda aeglaselt käivitusnöörist.

6. Pange süüteküünal kohale tagasi.

7. Puhastage ja hooldage seadet põhjalikult.

8. Hoidke seadet jahedas ja kuivas kohas.

Ärge hoidke seadet lahtiste leekide või soojusallikate

lähedal – tulekahju- või plahvatusoht!

Tähelepanu! Tulekahjuoht!

Ärge hoidke täis paagiga masinat hoonetes, kus

bensiiniaurud lahtise tule või sädemetega kokku võivad

Hoidke mootori, summuti, akukasti ja kütusepaagi

ümbrus niitmisjääkidest, bensiinist ja õlist puhas.

Karburaatori seadistus

Karburaator on tehases optimaalselt reguleeritud.

Süüteküünal (joonis 9)

Süüteküünla elektroodide vahe = 0,635 mm [0,025“].

1. Keerake süüteküünal kinni pöördemomendiga

2. Pange süüteküünlapistik süüteküünlale.

Jõhvi lõikamistera teritamine

1. Võtke lõiketera kaitseplaadi küljest lahti.

2. Kinnitage lõiketera kruustangide vahele ja teritage

Viilige ainult õiges suunas.

Kõritrosside reguleerimine

Mootorvikati kõritrossid on juba tehases reguleeritud.

Kui muudetakse tugevalt jalgrattakäepideme „Bike” asen-

dit, siis võib kõritross pikeneda ja see võib põhjustada

gaasihoova talitlushäireid.

Kui vikati lõikeriist ei jää pärast käivitamist ja poolgaasi

lukusti vabastamist seisma, siis tuleb kõritrossi seadistus-

kruviga (joonis 10-1) reguleerida.

Seejärel on taas tagatud gaasihoova õige töö.

Vigastusoht pöörlevate lõikeriistade tõttu!

 Reguleerige kõritrosse ainult siis, kui mootor on välja

 Kontrollige funktsiooni ainult siis, kui vikat on maas157

1. Võtke süüteküünal ära.

2. Tõmmake käivitusnöör kiiresti lõppu, et eemaldada

põlemiskambrisse jäänud õli.

3. Puhastage süüteküünal, kontrollige elektroodide

vahet, vajaduse korral asendage süüteküünal.

4. Valmistage seade kasutamiseks ette.

5. Täitke paak õige kütuse-õliseguga (25 : 1).

Ärge visake vanu seadmeid

Pakend, seade ja tarvikud on valmistatud

taaskasutatavatest materjalidest ning need tuleb

suunata jäätmekäitlusse.

PROBLEEM VÕIMALIK PÕHJUS KÕRVALDAMINE Mootor ei käivitu. Vale käivitusprotsess. Järgige kasutusjuhendit.

kuid ei jää töötama.

Õhuklapi hoova asend on vale. Seadke hoob asendisse RUN.

Määrdunud, valesti reguleeritud

või vale süüteküünal.

Puhastage/reguleerige süüteküünalt

Määrdunudkütuselter. Asendagelter.

kuid ei tööta täisvõimsusel.

Õhuklapi hoova asend on vale. Seadke hoob asendisse RUN.

Määrdunudõhulter. Puhastagevõiasendagelter.

Mootor töötab katkendlikult. Määrdunud, valesti reguleeritud

või vale süüteküünal.

Puhastage/reguleerige süüteküünalt

Liiga palju suitsu. Vale kütusesegu. Kasutage õiget kütusesegu

Tõrgete puhul, mida ei ole selles tabelis nimetatud või mida te ei suuda ise kõrvaldada, pöörduge pädevasse

EÜ vastavusdeklaratsioon ES Sellega teatame, et see toode, mis on meie poolt selles versioonis turustatud, vastab EÜ-direktiividele, EÜ-ohutusstan-

2000/14/EG Kooskõlla viidud normid

Wolfgang Hergeth, Managing Director

Garantii ES Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistähtaega,

kas parandades või asendades lisatarvikud. Aegumistähtaeg sõltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgnevatel juhtudel:

 Asjakohane seadme käsitsemine

 Kasutusjuhendi järgimine

 Originaalvaruosade kasutamine

Garantii kaotab kehtivuse järgnevatel juhtudel:

 Seadme paranduskatsed

 Seadme tehniline muutmine

 Mittesihtotstarbeline kasutamine (nt tööstuslik või kom-

Garantii ei kehti järgnevatel juhtudel:

 Laki kahjustus, mis tekib seadme tavapärasel kasutamisel

 Kulunud osad, mis on varuosade kaardil märgitud raamiga xxx xxx (x)

 Põlemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, pöörduge garantiilehe ja ostutšekiga vahendaja või lähima volitatud kliendi-

teeninduse poole. Selle garantii alusel ei saa müüja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.
