Type product	Industriële stofzuiger met zelfrijdende bezem voor tapijten
Merk	KARCHER
Model	CV 85 2 RS
Nominale spanning	36 V
Batterijcapaciteit	105 Ah (5h)
Gemiddeld opgenomen vermogen	1475 W
Werkbreedte	800 mm
Diameter roterende borstel	100 mm
Toerental roterende borstels	1750 tr/min
Diameter zijborstel	300 mm
Toerental zijborstel	85 tr/min
Zuigluchtdebiet	45 l/s
Maximale onderdruk	4,0 kPa
Volume filterzak	35 L
Maximale rijsnelheid	5,6 km/h
Maximale toelaatbare helling	10%
Afmetingen (L × B × H)	1330 × 927 × 1285 mm
Totaal toelaatbaar gewicht	451 kg
Geluidsdrukniveau	62 dB(A)
Theoretisch reinigbaar oppervlak	3270 m²/h
Voeding	Batterij 36 V (niet meegeleverd)
Hoofdfuncties	Zuigen en vegen van tapijten, zelfrijdend
Veiligheidsvoorzieningen	Noodstopknop, veiligheidspedaal, elektrische parkeerrem
Lopend onderhoud	Leegmaken filterzak, reinigen borstels, controleren zuurpeil (natte accu)
Reserveonderdelen en repareerbaarheid	Originele onderdelen verkrijgbaar via KARCHER service of website www.kaercher.com

Veelgestelde vragen - CV 85 2 RS KARCHER

Wat is de nominale spanning van de KARCHER CV 85 2 RS?

De nominale spanning is 36 V.

Wat is de werkbreedte van de stofzuiger?

De werkbreedte is 800 mm.

Hoe laad ik de batterij van het apparaat op?

Draai de sluitingsschroef van het batterijdeksel los, open het deksel, koppel de batterijconnector los en sluit deze aan op de kabel van de lader. Sluit de lader aan op het stopcontact (230 V) en schakel hem in. De gemiddelde laadtijd is ongeveer 10 uur. Na het laden koppelt u de lader los en sluit u de connector weer aan op het apparaat.

Welke batterijtypen worden aanbevolen voor de CV 85 2 RS?

De aanbevolen batterijen zijn 3 x 12 V/105 Ah onderhoudsvrij (gel), referentie 6.654-141.0. Een geschikte lader is het model 36 V voor onderhoudsvrije batterijen, referentie 6.654-229.0.

Wat is de maximale rijsnelheid van het apparaat?

De maximale rijsnelheid is 5,6 km/h.

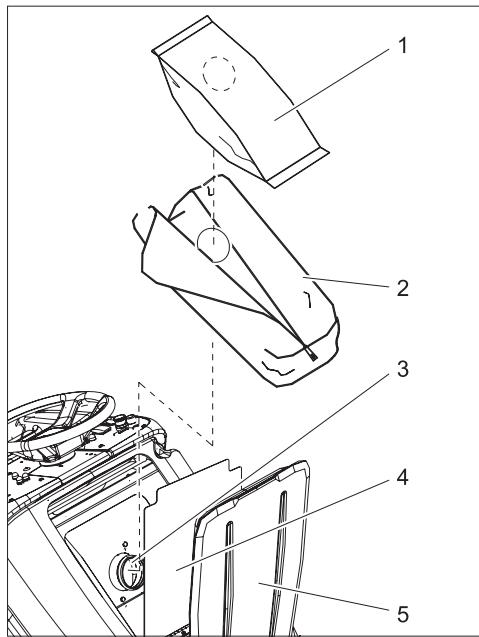

Hoe vervang ik de filterzak?

Open de twee deksels van de filterkamer, open de ritssluiting van de filterzak, verwijder de volle filterzak van de aansluiting en voer deze af. Plaats een nieuwe filterzak in de stofzak, duw de opening van de filterzak over de aansluiting, sluit de ritssluiting en sluit de deksels.

Wat te doen bij overbelasting van de aandrijfmotor?

Bij overbelasting wordt de aandrijfmotor na een bepaalde tijd uitgeschakeld. Laat het apparaat minstens 15 minuten afkoelen en reset vervolgens de zekering van het aandrijfmechanisme op het bedieningspaneel.

Kan het apparaat op hellingen worden gebruikt?

Ja, maar alleen op hellingen van niet meer dan 10% in de rijrichting en in de loodrechte richting. Rijd niet op zijhellingen van meer dan 10%.

Wat zijn de belangrijkste veiligheidsvoorzieningen?

De veiligheidsvoorzieningen omvatten een noodstopknop voor onmiddellijke uitschakeling, een veiligheidspedaal dat moet worden ingedrukt om de aandrijving te activeren, en een elektrische parkeerrem.

Waar vind ik reserveonderdelen voor de CV 85 2 RS?

Originele reserveonderdelen zijn verkrijgbaar bij de KARCHER service of op de website www.kaercher.com (menu Service). Gebruik alleen door de fabrikant goedgekeurde accessoires en reserveonderdelen.

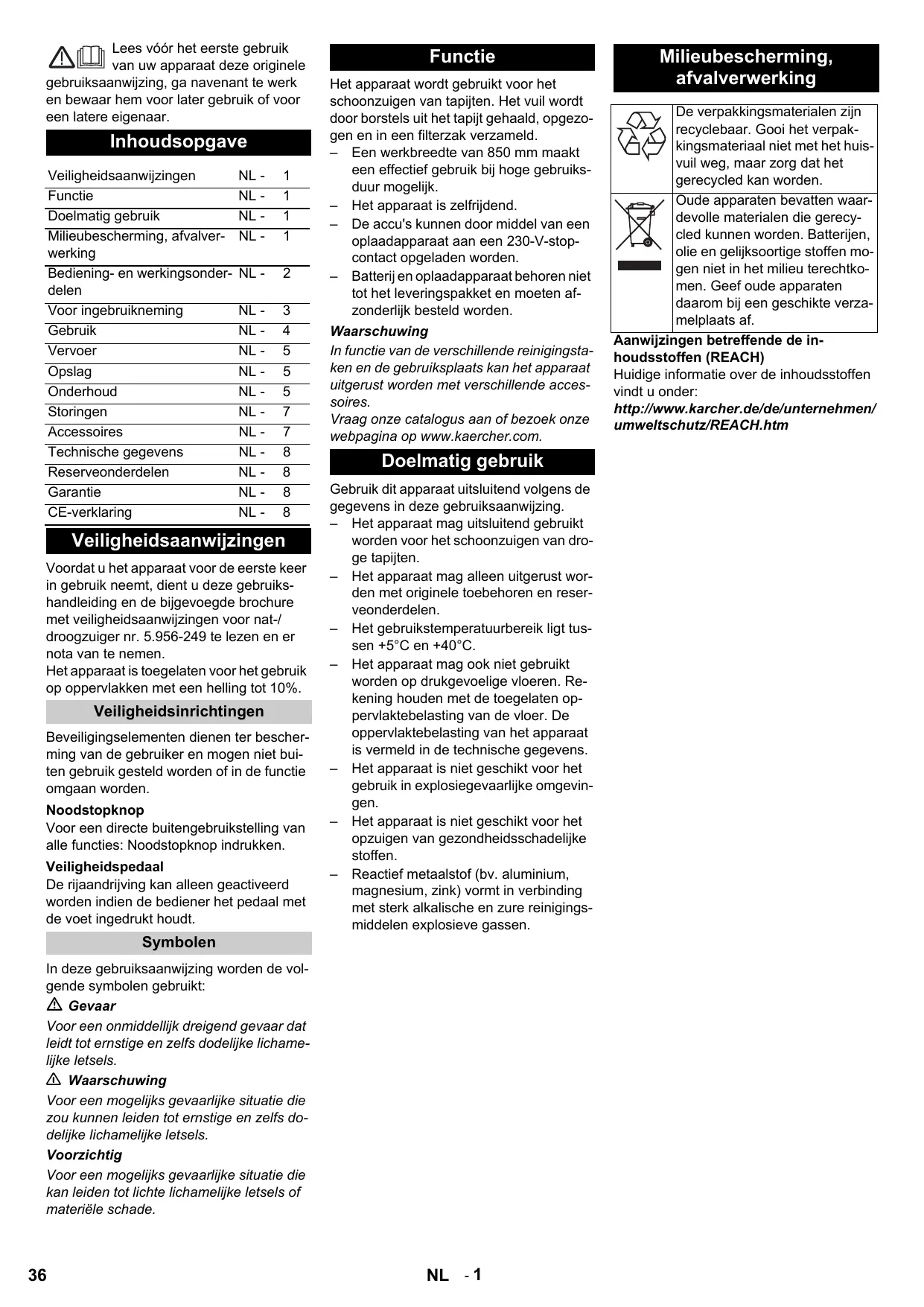

GEBRUIKSAANWIJZING CV 85 2 RS KARCHER

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsaanwijzingen	NL -	1
Functie	NL -	1
Doelmatig gebruik	NL -	1
Milieubescherming, afvalverwerking	NL -	1
Bediening- en werkingsonderdelen	NL -	2
Voor ingebruikneming	NL -	3
Gebruik	NL -	4
Vervoer	NL -	5
Opslag	NL -	5
Onderhoud	NL -	5
Storingen	NL -	7
Accessoires	NL -	7
Technische gegevens	NL -	8
Reserveonderdelen	NL -	8
Garantie	NL -	8
CE-verklaring	NL -	8

Veiligheidsaanwijzingen

Voordat u het apparaat voor de eerste keer in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor nat-/droogzuiger nr. 5.956-249 te lezen en er nota van te nemen.

Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 10%.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Noodstopknop

Voor een directe buitengebruikstelling van alle functies: Noodstopknop indrukken.

Veiligheidspedaal

De rijaandrijving kan alleen geactiveerd worden indien de bediener het pedaal met de voet ingedrukt houdt.

Symbolen

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

⚠️ Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

⚠ Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do- delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Functie

Het apparaat wordt gebruikt voor het schoonzuigen van tapijten. Het vuil wordt door borstels uit het tapijt gehaald, opgezogen en in een filterzak verzameld.

• Een werkbreedte van 850 mm maakt een effectief gebruik bij hoge gebruiksduur mogelijk.
• Het apparaat is zelfrijdend.
• De accu's kunnen door middel van een oplaadapparaat aan een 230-V-stop-contact opgeladen worden.
• Batterij en oplaadapparaat behoren niet tot het leveringspakket en moeten afzonderlijk besteld worden.

Waarschuwing

In functie van de verschillende reinigingstaken en de gebruiksplaats kan het apparaat uitgerust worden met verschillende accessoires.

Vraag onze catalogus aan of bezoek onze webpagina op www.kaercher.com.

Doelmatig gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Het apparaat mag uitsluitend gebruikt worden voor het schoonzuigen van droge tapijten.
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reserveonderdelen.
• Het gebruikstemperatuurbereik ligt tussen +5°C en +40°C.
• Het apparaat mag ook niet gebruikt worden op drukgevoelige vloeren. Rekening houden met de toegelaten oppervlaktebelasting van de vloer. De oppervlaktebelasting van het apparaat is vermeld in de technische gegevens.
• Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevingen.
• Het apparaat is niet geschikt voor het opzuigen van gezondheidsschadelijke stoffen.
• Reactief metaalstof (bv. aluminium, magnesium, zink) vormt in verbinding met sterk alkalische en zure reinigingsmiddelen explosieve gassen.

Milieubescherming, afvalverwerking

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpak- kingsmateriaal niet met het huis- vuil weg, maar zorg dat het gerecycled kan worden.

Oude apparaten bevatten waar- devolle materialen die gerecy- cled kunnen worden. Batterijen, olie en gelijksoortige stoffen mo- gen niet in het milieu terechtko- men. Geef oude apparaten daarom bij een geschikte verza- melplaats af.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

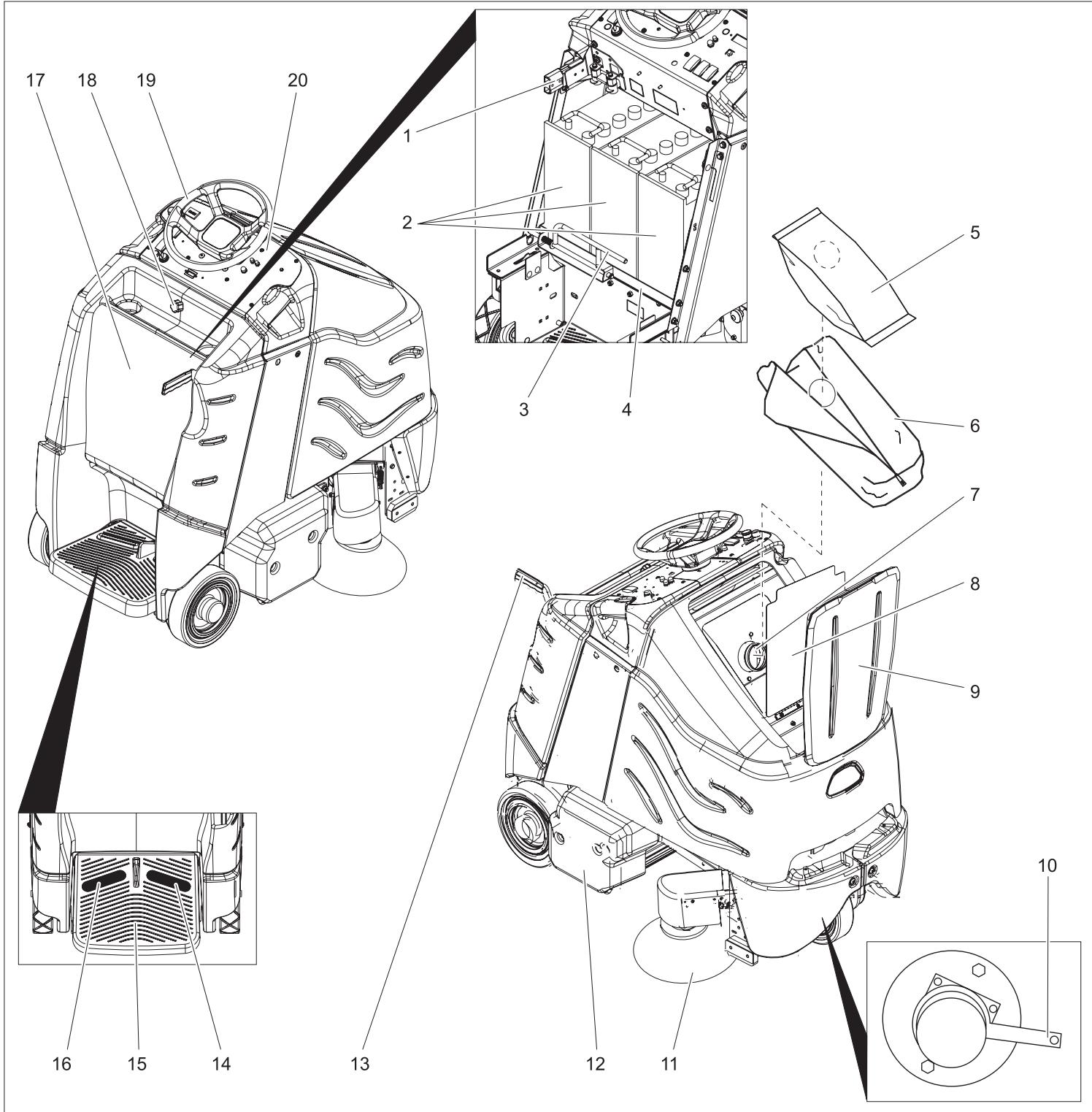

Bediening- en werkingsonderdelen

1 Accustekker
2 Accu
3 Vergrendeling batterijkast
4 Batterijkast
5 Filterzak
6 Filterzak
7 Aansluiting
8 Binnendeksel filterkamer
9 Deksel filterkamer
10 Ontgrendelhefboom parkeerrem
11 Zijborstel
12 Borstel-/zuigkop
13 Hendel borstel-/zuigeenheid omhoog/omlaag
14 Gaspedaal
15 Plaats voor bediener

16 Veiligheidspedaal
17 Batterijafdekking
18 Sluitschroef batterijafdekking
19 Stuurwiel
20 Bedieningspaneel

1 Sleutelschakelaar
2 Ontgrendeltoets
3 Rijrichtingsschakelaar
4 Schakelaar snelheid
5 Claxon
6 Noodstopknop
7 Accu-ladingsindicator
8 Zekering wielaandrijving
9 Zekering besturing
10 Zekering zijbezemaandrijving
11 Zekering aandrijving borstelrol
12 Zekering zuigturbine
13 Indicatie Filterzak vol
14 Bedrijfsurenteller

Voor ingebruikneming

Accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

	Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuig-gebruiksaanwijzing naleven
	Oogbescherming dragen
	Kinderen uit de buurt houden van zuren en accu's
	Ontploffingsgevaar
	Vuur, vonken, open licht en roken verboden

	Pas op voor bijtende vloeistoffen
	Eerste hulp
	Waarschuwingstekst
	Afvalverwerking
	Accu niet in vuilnisbak gooien

⚠ Gevaar

Explosiegevaar. Geen werktuigen e.d. op de accu, d.b. op eindpolen en accucelverbinder leggen.

Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

Accu plaatsen en aansluiten

→ Sluitschroef van de batterijafdekking uitdraaien.
→ Batterijafdekking naar achteren zwenken.
→ Vergrendeling van de batterijkast naar links schuiven en naar beneden zwenken.
→ Batterijkast naar achteren trekken.

→ Batterijen in de bak van de batterijkast zetten.
→ Polen met de bijgevoegde verbindings-kabels verbinden.

⚠ Waarschuwing

Op juiste polariteit letten.

→ Meegeleverde aansluitingskabels aan de nog vrije accupool (+) en (-) vast-klemmen.
→ Batterijkast naar voren schuiven.
→ Vergrendeling van de batterijkast vastklikken.

⚠ Waarschuwing

Voor de inbedrijfstelling van het apparaat de accu opladen.

Accu laden

→ Indien de verlichte balken aan de linkerkant van de accu-ladingsindicator knipperen, moet het apparaat onmiddellijk naar het oplaadstation gereden worden; hellingen moeten daarbij verme- den worden.

⚠️ Gevaar

Verwondingsgevaar door elektrische schok. Letten op stroomnet en beveiliging, zie „Oplaadapparaat“.

Oplaadapparaat alleen in een droge omgeving met voldoende verluchting gebruiken!

Instructie

De oplaadtijd bedraagt gemiddeld ongeveer 10 uren.

De aanbevolen oplaadapparaten (die bij de gebruikte accu's passen) zijn elektronisch geregeld en beëindigen het laadproces automatisch.

⚠️ Gevaar

Explosiegevaar. Het opladen van natte accu's is alleen toegelaten bij een geopende accu-afdekking.

→ Sluitschroef van de batterijafdekking uitdraaien.
→ Batterijafdekking naar achteren zwenken.
→ Accustekker uittrekken en verbinden met de oplaadkabel.
→ Oplaadapparaat verbinden met het stroomnet en inschakelen.

Na het laadproces

→ Oplaadapparaat uitschakelen en van het stroomnet scheiden.
→ Accukabel van de laadkabel trekken en met het apparaat verbinden.
→ Batterijafdekking naar voren zwenken en sluitschroef aandraaien.

Extra bij onderhoudsarme accu's (natte accu's):

→ Een uur voor het einde van het laadproces gedestilleerd water toevoegen, letten op het juiste zuurpeil. Accu is overeenkomstig gekenmerkt. Aan het einde van het laadproces moeten alle cellen gas ontwikkelen.

⚠️ Gevaar

Gevaar van brandwonden!

• Navullen van water in de ontladen toestand van de accu kan leiden tot het vrijkomen van zuren.
• Bij de omgang met accuzuur een veiligheidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden.
• Eventuele zuurspatten op huid of kledij onmiddellijk met overvloedig water uitspoelen.

Voorzichtig

Beschadigingsgevaar!

• Voor het bijvullen van accu's alleen ge- destilleerd of ontzilt water (EN 50272- T3) gebruiken.
• Geen vreemde toevoegingsstoffen (zogenoemde verbeteringsmiddelen) gebruiken, anders vervalt elke garantie.

Aanbevolen accu's

Accu	Bestel-nr.
3 x 12V/105 A, onder-houdsvrij (gel)	6.654-141.0

Aanbevolen oplaadapparaten

Oplaadapparaat	Bestel-nr.
36V, voor onder-houdsvrije batterijen	6.654-229.0

Accu's en oplaadapparaten zijn verkrijgbaar in de vakhandel.

Maximale batterijafmetingen

Lengte	Breedte	Hoogte
406 mm	533 mm	432 mm

Indien natte batterijen gebruikt worden, moet het volgende in acht genomen worden:

• De maximale accuafmetingen moeten gerespecteerd worden.
• Bij het opladen van natte batterijen moet de batterijafdekking geopend worden.
• Bij het opladen van natte accu's moeten de voorschriften van de accufabrikant in acht genomen worden.

Batterijen demonteren

→ Sluitschroef van de batterijafdekking uitdraaien.
→ Batterijafdekking naar achteren zwenken.
→ Vergrendeling van de batterijkast naar links schuiven en naar beneden zwenken.
→ Batterijkast naar achteren trekken.
→ Kabel van de minpool van de batterij losmaken.
→ Resterende kabels van de batterijen af-halen.
→ Batterijen eruit nemen.
→ Verbruikte batterijen conform de geldende bepaleingen verwijderen.

Apparaat verschuiven

Staand wordt het apparaat door een elektrische parkeerrem tegen wegrollen beschermd. Voor het verschuiven van het apparaat moet de parkeerrem ontgrendeld worden.

→ Voor het ontgrendelen van de parkeerrem de ontgrendelhefboom naar omlaag duwen.

⚠️ Gevaar

Ongevalgevaar door wegrollend apparaat. Na het verschuiven moet de ontgrendelhefboom in elk geval weer naar omhoog gezet worden om de parkeerrem opnieuw te activeren.

Afladen

Waarschuwing

Voor een onmiddellijke buitenwerkingstelling van alle functies de voet van het gaspedaal nemen, noodstopknop indrukken en sleutelschakelaar op „0“ drehen.

→ Schroeven losdraaien en houten kooi wegnemen.
→ Kunststof pakband opensnijden en folie verwijderen.
→ Bevestiging aan de wielen verwijderen.

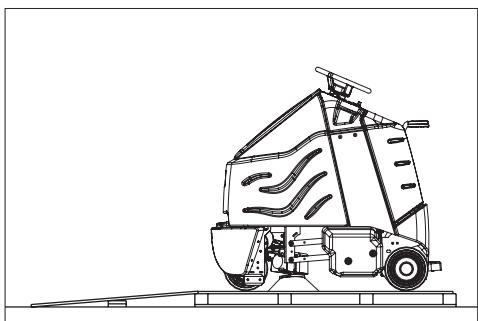

→ Bijgevoegde houten plaat aan de achterkant van het apparaat als platform op het pallet leggen en met schroeven bevestigen.

→ Blokken achter beide achterste wielen wegnemen.
→ Batterij-afdekking openen en stuurwiel eruit nemen.
→ Stuurwiel aanbrengen en voorwiel recht uitrichten.
→ Stuurwiel wegnemen, uitrichten en opnieuw aanbrengen.
→ Stuurwiel met bijgevoegde moer bevestigen.
→ Afdekking in het stuurwiel steken.
→ Bij apparaten zonder batterij: batterij inbouwen.
→ Batterijstekker met het apparaat verbinden.
→ Op de bedieningsplaats gaan staan en het veiligheidspedaal met de linkervoet ingedrukt houden.
→ Nood-stop-knop door draaien ontgren-delen.
→ Sleutelschakelaar op „1“ stellen.
→ Rijrichting achteruit met de rijrichtingsschakelaar op het bedieningspaneel instellen.
→ Kleinste snelheidsbereik met schakelaar Snelheid selecteren.
→ Ontgrendelingsknop indrukken.
→ Om te rijden het gaspedaal voorzichtig indrukken en langzaam van het pallet rijden.
→ Sleutelschakelaar op „0“ stellen.
→ Wieldoppen op de achterste wielen steken.

Gebruik

Waarschuwing

Voor een onmiddellijke buitenwerkingstelling van alle functies de voet van het gaspedaal nemen, noodstopknop indrukken en sleutelschakelaar op „0“ drehen.

→ Onderhoudswerkzaamheden „Dagelijks / voor het bedrijfsbegin“ uitvoeren (zie hoofdstuk „Onderhoud en instandhouding“).

Parkeerrem controleren

⚠️ Gevaar

Ongevalgevaar. Voor elke werking moet de functionaliteit van de parkeerrem op een vlakte gecontroleerd worden.

→ Sleutelschakelaar op „0“ stellen.

→ Noodstopknop indrukken.

Indien het apparaat met de hand kan verschoven worden, is de parkeerrem niet functioneel.

→ Ontgrendelhefboom van de parkeerrem naar omhoog duwen.

Indien het apparaat nog steeds met de hand verschoven kan worden, is de par-keerrem defect. Apparaat stilleggen en de klantendienst contacteren.

Remmen

⚠️ Gevaar

Ongevalgevaar. Indien het apparaat op hellingen niet voldoende remwerking vertoont, noodstopknop indrukken:

Rijden

Om met het apparaat vertrouwd te raken, de eerste rijpogingen op een open ruimte ondernemen.

⚠️ Gevaar

Kantelgevaar bij de sterke hellingen.

→ In rijrichting alleen hellingen tot 10% be- rijden.

Kantelgevaar bij snel door de bochten rijden.

Slipgevaar bij natte bodems.

→ In bochten langzaam rijden.
Kantelgevaar bij onstabiele ondergrond.
→ Het apparaat uitsluitend op bevestigde ondergrond bewegen.
Kantelgevaar bij de zijwaartse hellingen.
→ Dwars op de rijrichting alleen hellingen tot maximaal 10 % berijden.
→ Op de bedieningsplaats gaan staan en het veiligheidspedaal met de linkervoet ingedrukt houden.
→ Gaspedaal niet indrukken.
→ Nood-stop-knop door draaien ontgrendelen.
→ Sleutelschakelaar op „1“ stellen.
→ Rijrichting met de rijrichtingsschakelaar op het bedieningspaneel instellen.
→ Snelheidsbereik met de schakelaar Snelheid selecteren (3 trappen).
→ Ontgrendelingsknop indrukken.
→ Om te rijden het gaspedaal voorzichtig indrukken.

Instructie

De rijrichting kan ook tijdens de rit veranderd worden. Op die manier kunnen door meermaal vooruit en achteruit te rijden ook sterk vervuilde plaatsen gereinigd worden.

Overbelasting

Bij overbelasting wordt de motor van de wielaandrijving na een bepaalde tijd uitgeschakeld.

→ Apparaat gedurende minstens 15 minuten laten afkoelen.
→ Zekering rijaandrijving op het bedieningspaneel opnieuw indrukken.

Zuigen

→ Vóór het zuigen grof vuil, draden en snoeren verwijderen van het schoon te zuigen oppervlak om te vermijden dat ze in de borstels vast komen te zitten.

⚠ Waarschuwing!

Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken. Zuig-/borstelkop alleen tijdens de rit omhoog en omlaag zetten. Niet stoppen met een omlaag gezette borstel-/zuigkop.
→ Hendel Borstel-/zuigeenheid omhoog/omlaag naar beneden bewegen - Zijbezem en borstel-/zuigkop worden omlaag gezet.

Borstelaandrijving en zuigturbine starten zodra de borste-/zuigeenheid omlaag gezet wordt
→ Gaspedaal bedienen en over het te reinigen oppervlak rijden.

Waarschuwing

Voor het reinigen wordt snelheidstrap 2 aanbevolen. Snelheidstrap 3 is enkel voorzien voor transport.

→ Snelheidsbereik met schakelaar Snelheid selecteren.

Zuigen beëindigen

→ Hendel Borstel-/zuigeenheid omhoog/omlaag naar boven bewegen en naar links laten vastklikken - Zijbezem en borstel-/zuigkop worden omhoog gezet en uitgeschakeld.

Buitenwerkingstelling

→ Apparaat op een egaal oppervlak neerzetten.
→ Sleutelschakelaar op '0' draaien en sleutel uittrekken.
→ Onderhoudswerkzaamheden „Dagelijks / na het bedrijfseinde“ uitvoeren (zie hoofdstuk „Onderhoud en instandhouding“).
→ Apparaat met blok tegen wegrollen beveiligen.

Vervoer

⚠️ Gevaar

Verwondingsgevaar! Voor het in- en uitla- den van het apparaat mag het hellingsper- centage van 10% niet overschreden worden. Langzaam rijden.

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Zuigbalk, borstels en spatbescherming van het apparaat verwijderen.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

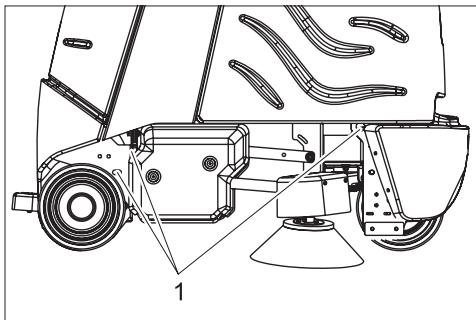

1 Bevestigingspunten

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠️ Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen en de sleutel uittrekken. Accustekker uittrekken.

Onderhoudsschema

Dagelijks

Voor werkbegin:

→ Toestand van de banden controleren.
→ Controleren of het binnenste deksel van de filterkamer goed sluit.
→ Zuigslang controleren op vuilafzettingen, indien nodig reinigen.
→ steekverbindingen van de zuigslang controleren op dichtheid.
→ Veiligheidspedaal, gaspedaal en stuur-wiel controleren op functionaliteit.
→ Bij natte accu's het zuurpeil controleren en indien nodig gedestilleerd water navullen.
→ Vulgraad van de filterzak controleren, indien nodig vervangen.

Na werkzaamheden::

→ Borstels reinigen en controleren op slijtage.
De bostels zijn versleten indien ze de lengte hebben van de gele borstels.
→ Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen.
→ Apparaat uitwendig controleren op beschadigingen.
→ Batterijen laden.

Alle 50 bedrijfsuren

→ Bovenkant van de batterijen reinigen.
→ Bij natte batterijen de zuurdichtheid controleren.
→ Batterijkabel controleren op correcte positie.

Alle 100 bedrijfsuren

→ Batterijruimte en behuizing van de batterijen reinigen.
→ Spanning van de aandrijfketting controleren (zie „Onderhoudswerkzaamheden“).
→ Aandrijfketting controleren op slijtage.
→ Uitrichting van de borstel-/zuigkop controleren.

Alle 200 bedrijfsuren

→ Parkeerrem controleren. *
→ Kettingen, kabellopen en rollen voor het omhoog zetten van de borstel-/zuigkop en de zijbezem controleren op slijtage en spanning. *
→ Koolborstels en commutator van alle motoren controleren op slijtage. *
→ Spaninrichting van de stuurkettingen controleren. *

* Uitvoering door klantendienst.

Onderhoudswerkzaamheden

Onderhoudscontract

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

Filterzak vervangen

1 Filterzak
2 Filterzak
3 Aansluiting
4 Binnendeksel filterkamer
5 Deksel filterkamer
→ Beide deksels van de filterkamer openen.
→ Ritssluiting van de filterzak openen.
→ Volle filterzak van de aansluitmof trekken.
→ Filterzak uit de filterzak nemen en verwijderen.
→ Indien nodig de filterkamer reinigen.
→ Indien nodig de filterzak van de aan-sluitmof trekken en uitschudden of reinigen.

1 Reservevak voor filterzakken

→ Nieuwe filterzak uit het reservevak in het deksel nemen en plaatsen.
→ Opening van de filterzak over de aansluitmof schuiven.
→ Ritssluiting van de filterzak sluiten.
→ Beide deksels van de filterkamer sluiten.

Borstelwalsen vervangen

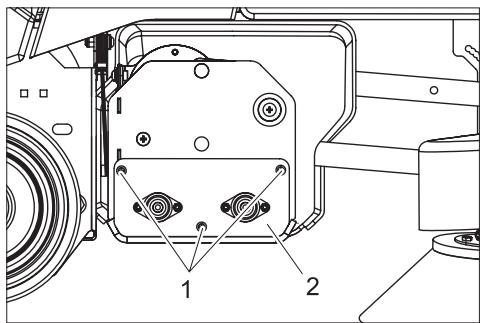

→ Beide schroeven van de afdekking aan de rechterkant van het apparaat verwijderen.
→ Afdekking wegnemen.

→ Schroeven voor de bevestiging van het lagerschild losdraaien.
→ Lagerschild verwijderen.
→ Borstels eruit trekken.

→ Nieuwe borstels inschuiven en draaien tot de meenemer vastklikt. De rangschikking van de borstels moet overeenkomen met de bovenstaande afbeelding.
→ Lagerschild en afdekking opnieuw aanbrengen.

Uitrichting van de borstel-/zuigkop controleren

→ Apparaat op een hard, effen oppervlak rijden (geen tapijt).
→ Apparaat met omlaag gezette borstel-/zuigkop gedurende 30 seconden ter plaatse gebruiken. (gaspedaal voorzichtig indrukken zodat de borstels werken zonder dat het apparaat rijdt).
→ Borstel-/zuigkop omhoog zetten en ca. 1 m vooruitrijden.

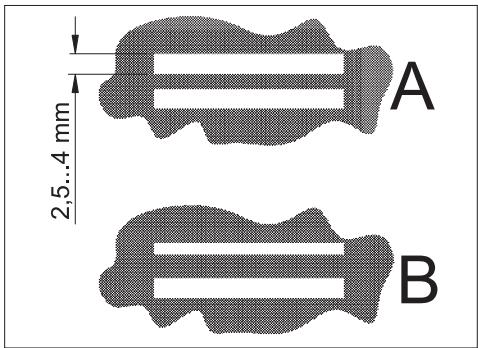

→ De borstels hebben op de grond een patroon achtergelaten. Patroon beoordelen volgens de onderstaande afbeelding:

A Beide borstels produceren een markering met dezelfde breedte - de borstel-/zuigkop is parallel aan de grond uitgericht.

B De borstels produceren een markering met verschillende breedte - de borstel-/zuigkop moet gejusteerd worden.

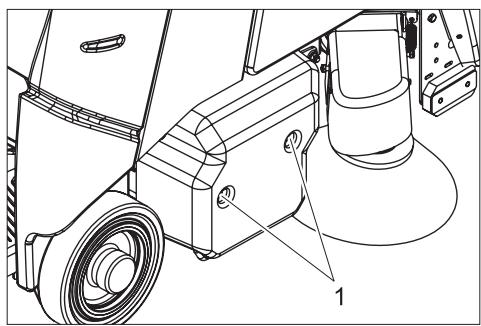

Uitrichting van de borstel-/zuigkop jus- teren

→ Schroef aan beide kanten losdraaien, in het lengtegat verschuiven en opnieuw aandraaien.

- Raakvlak van de achterste borstel vergroten - schroeven naar voren verschuiven.

- Raakvlak van de voorste borstel vergroten - schroeven naar achteren verschuiven.

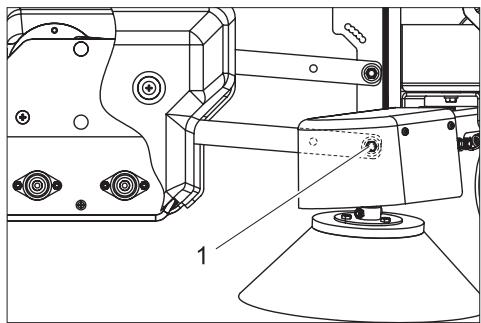

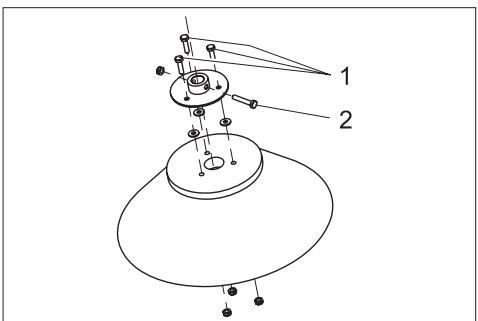

Zijbezem vervangen

1 Bevestigingsschroef flens
2 Bevestigingsschroef borstel

→ Bevestigingsschroef flens eruit draaien en borstel met flens van de aandrijfas trekken.

→ Bevestigingsschroeven borstel eruit draaien en borstel van de flens scheiden.

→ Nieuwe borstel in de omgekeerde volgorde monteren.

Aandrijfketting controleren

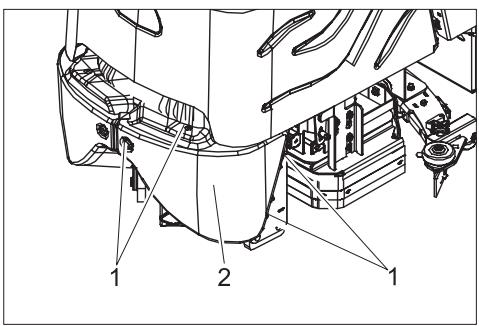

→ Schroeven eruit draaien.
→ Frontbekleding wegnemen.

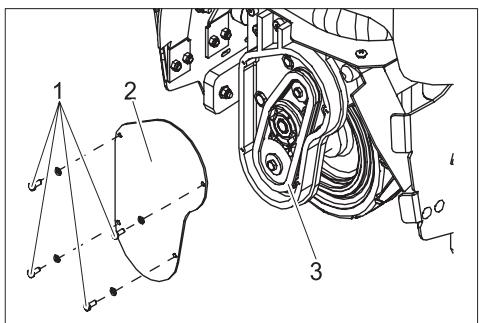

1 Schroeven
2 Deksel
3 Aandrijfketting

→ Schroeven eruit draaien.
→ Deksel verwijderen.
→ Aandrijfketting en tandwiel controlleren op slijtage.

Storingen

⚠️ Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen en de sleutel uittrekken. Accustekker uittrekken.

Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Storing	Oplossing	Door wie
Apparaat wil niet starten.	Accustekker in het apparaat steken.	Bediener
	Nood-stop-knop door draaien ontgrendelen.	Bediener
	Batterijcapaciteit uitgeput, batterij opladen.	Bediener
	Accukabel controleren op correcte positie.	Bediener
	Accukabel controleren op corrosie, indien nodig reinigen.	Bediener
Apparaat rijdt niet of langzaam	Ontgrendelingsknop indrukken.	Bediener
	Zekering wielaandrijving resetten	Bediener
	Parkeerrem gedeactiveerd, voor het activeren de ontgrendelhefboom naar boven duwen.	Bediener
	Gaspedaal loslaten, sleutelschakelaar op „0“ draaien, sleutelschakelaar op „1“ draaien, veiligheidspedaal indrukken, ontgrendelingsknop indrukken, gaspedaal bedienen.	Bediener
	Besturing oververhit Apparaat uitschakelen en laten afkoelen	Bediener
	Batterijcapaciteit uitgeput, batterij opladen.	Bediener
Apparaat remt niet	Parkeerrem gedeactiveerd, voor het activeren de ontgrendelhefboom naar boven duwen.	Bediener
Borstels in de borstel-/zuigkop werken niet	Zekering borstelrolaandrijving resetten.	Bediener
	Borstels controleren op blokkering door vreemde voorwerpen, vreemde voorwerpen verwijderen.	Bediener
Zijbezem werkt niet	Zekering zijbezemaandrijving resetten.	Bediener
Borstels draaien langzaam	Batterijcapaciteit uitgeput, batterij opladen.	Bediener
Zuigturbine werkt niet	Zekering zuigturbine resetten.	Bediener
	Batterijcapaciteit uitgeput, batterij opladen.	Bediener
	Filterzak vol, indicatie Filterzak vol brandt. Filterzak vervangen.	Bediener
Slechte stofafzuiging	Zuigslang/zuigkanaal verstopt, zuigslang/zuigkanaal reinigen.	Bediener
	Batterijcapaciteit uitgeput, batterij opladen.	Bediener
	Filterzak vol, filterzak vervangen.	Bediener

Accessoires

Benaming	Onderdelen-nr.
Filterzak, 10 st.	8.600-121.0
Batterijvervangingsset bestaand uit: batterijbak, kabelset, vergrendelingsset, 2 transportwagens	8.601-121.0
batterij, 12 V/105 Ah, onderhoudsvrij (gel), 3 stuks vereist	6.654-141.0
Oplaadapparaat, 36V, voor onderhoudsvrije batterijen	6.654-229.0

Technische gegevens

Vermogen
Nominale spanning	V	36
Accucapaciteit	Ah (5h)	105
Gemiddeld opgenomen vermogen	W	1475
Vermogen motor wielaandrijving (nominaal vermogen)	W	560
Borstels
Werkbreedte	mm	800
Brede walsborstel	mm	710
Diameter walsborstel	mm	100
Toerental walsborstel	1/min	1750
Vermogen walsborstelaandrijving	W	570
Diameter zijbezem	mm	300
Toerental zijbezem	1/min	85
Vermogen zijbezemaandrijving	W	32
Zuigen
Zuigvermogen, luchthoeveelheid	l/s	45
Zuigvermogen, onderdruk	kPa	4,0
Vermogen zuigmotor	W	550
Volume filterzak	l	35
Maten en gewichten
Rijsnelheid (max.)	km/h	5,6
Klimvermogen (max.)	%	10
Theoretische oppervlaktecapaciteit	m^2/u	3270
Lengte	mm	1330
Breedte	mm	927
Hoogte	mm	1285
Toelaatbaar totaalgewicht	kg	451
Transportgewicht	kg	376
Oppervlaktebelasting	kPa	544
Berekende waarden volgens EN 60335-2-72
Totale waarde trilling armen	m/s^2	<2,5
Totale waarde trilling voeten	m/s^2	<2,5
Onzekerheid K	m/s^2	0,5
Geluidsdrukniveau L_pA	dB(A)	62

Reserveonderdelen

• Er mogen uitsluitend toebehoren en reserveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.
• Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
• Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

CE-verklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Tapijtborstelzuiger

Type: 1.011-xxx

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Toegepaste landelijke normen
