Vrsta izdelka	Samohodni industrijski sesalnik in pometalnik za preproge
Znamka	KARCHER
Model	CV 85 2 RS
Nazivna napetost	36 V
Kapaciteta baterije	105 Ah (5h)
Povprečna absorbirana moč	1475 W
Delovna širina	800 mm
Premer rotacijske krtače	100 mm
Hitrost vrtenja rotacijskih krtač	1750 tr/min
Premer bočne krtače	300 mm
Hitrost vrtenja bočne krtače	85 tr/min
Pretok sesalnega zraka	45 l/s
Maksimalni podtlak	4,0 kPa
Prostornina filtrirne vreče	35 L
Maksimalna hitrost premikanja	5,6 km/h
Maksimalni dovoljeni naklon	10%
Dimenzije (D × Š × V)	1330 × 927 × 1285 mm
Skupna dovoljena teža	451 kg
Raven zvočnega tlaka	62 dB(A)
Teoretična površina čiščenja	3270 m²/h
Napajanje	Baterija 36 V (ni priložena)
Glavne funkcije	Sesanje in pometanje preprog, samohodni
Varnostne naprave	Gumb za zaustavitev v sili, varnostna pedala, električna parkirna zavora
Redno vzdrževanje	Praznjenje filtrirne vreče, čiščenje krtač, preverjanje ravni kisline (mokra baterija)
Nadomestni deli in popravljivost	Originalni deli na voljo preko servisa KARCHER ali spletne strani www.kaercher.com

Pogosto zastavljena vprašanja - CV 85 2 RS KARCHER

Kakšna je nazivna napetost KARCHER CV 85 2 RS?

Nazivna napetost je 36 V.

Kakšna je delovna širina sesalnika?

Delovna širina je 800 mm.

Kako napolniti baterijo naprave?

Odvijte zapiralni vijak pokrova baterije, odprite pokrov, odklopite priključek baterije in ga priklopite na kabel polnilnika. Priključite polnilnik na električno omrežje (230 V) in ga vklopite. Povprečni čas polnjenja je približno 10 ur. Po polnjenju odklopite polnilnik in ponovno priključite priključek na napravo.

Katere vrste baterij so priporočene za CV 85 2 RS?

Priporočene baterije so 3 x 12 V/105 Ah brez vzdrževanja (gel), referenčna številka 6.654-141.0. Primeren polnilnik je model 36 V za baterije brez vzdrževanja, referenčna številka 6.654-229.0.

Kakšna je največja hitrost premikanja naprave?

Največja hitrost premikanja je 5,6 km/h.

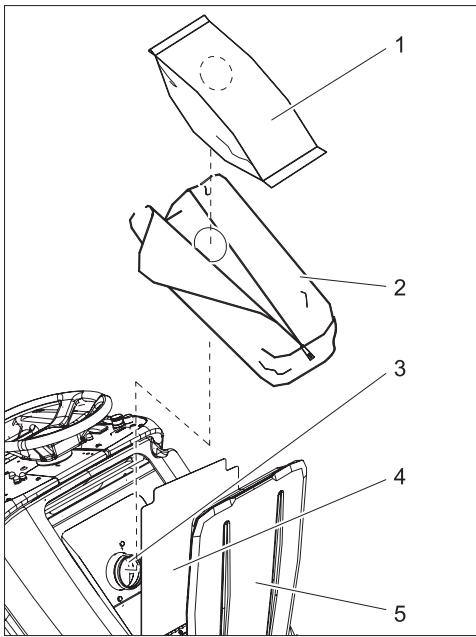

Kako zamenjati filtrirno vrečo?

Odprite oba pokrova filtrirne komore, odprite zadrgo filtrirne vreče, odstranite polno filtrirno vrečo s priključnega nastavka in jo zavrzite. Novo filtrirno vrečo namestite v vrečo za prah, potisnite odprtino filtrirne vreče na priključno ustje, zaprite zadrgo in zaprite pokrova.

Kaj storiti v primeru preobremenitve pogonskega motorja?

V primeru preobremenitve se pogonski motor po določenem času izklopi. Pustite, da se naprava ohlaja vsaj 15 minut, nato ponastavite varovalko pogonskega mehanizma na komandni plošči.

Ali je napravo mogoče uporabljati na klancih?

Da, vendar le na klancih, ki ne presegajo 10% v smeri vožnje in v prečni smeri. Ne vozite po bočnih klancih, večjih od 10%.

Kateri so glavni varnostni pripomočki?

Varnostni pripomočki vključujejo gumb za zaustavitev v sili za takojšnjo izključitev, varnostno pedalo, ki mora biti pritisnjena za aktiviranje pogona, in električno parkirno zavoro.

Kje najti nadomestne dele za CV 85 2 RS?

Originalni nadomestni deli so na voljo pri servisu KARCHER ali na spletni strani www.kaercher.com (meni Service). Uporabljajte samo dodatke in nadomestne dele, ki jih je odobril proizvajalec.

NAVODILA ZA UPORABO CV 85 2 RS KARCHER

navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Varnostna navodila	SL -	1
Delovanje	SL -	1
Namenska uporaba	SL -	1
Varstvo okolja, odstranitev odpadnega materiala	SL -	1
Upravljalni in funkcijski elementi	SL -	2
Pred zagonom	SL -	3
Obratovanje	SL -	4
Transport	SL -	5
Skladiščenje	SL -	5
Nega in vzdrževanje	SL -	5
Motnje	SL -	7
Pribor	SL -	7
Tehnični podatki	SL -	8
Nadomestni deli	SL -	8
Garancija	SL -	8
CE izjava	SL -	8

Varnostna navodila

Pred prvo uporabo naprave preberite in upoštevajte to navodilo za uporabo in priloženo brošuro Varnostni napotki za mokri/suhi sesalnik št. 5.956-249. Dovoljeno je obratovanje stroja na površinah z vzponom do 10%.

Varnostne naprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Tipka za izklop v sili

Za takojšnji izklop vseh funkcij: pritisnite tipko za zasilni izklop.

Varnostni pedal

Vozni pogon se lahko aktivira le, če upravljalec pedalo z nogo pritisne navzdol.

Simboli

V tem navodilu za obratovanje so uporabljeni sledeči simboli:

⚠️ Nevarnost

Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

⚠️ Opozorilo

Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

Delovanje

Stroj se uporablja za sesanje preprogastih talnih oblog. Umazanija se s krtačami loči iz preproge, posesa in zbere v filtrsko vrečko.

• Delovna širina 850 mm omogoča učinkovito uporabo pri daljšem času uporabe.
  – Naprava je samohodna.
• Baterije se lahko s pomočjo polnilnika napolnijo na 230-V vtičnici.
• Baterija in polnilnik nista vsebovana v obsegu dobave in ju je potrebno naročiti ločeno.

Napotek

Glede na posamezno čistilno nalogo in mesto uporabe se lahko stroj opremi z različnim priborom.

Zaprosite za naš katalog ali pa nas obiščite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

• Stroj se sme uporabljati le za sesanje suhih preprogastih talnih oblog.
• Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
• Temperaturno območje uporabe se nahaja med +5°C in +40°C.
• Stroja se ne sme uporabljati na tleh, ki so občutljiva na pritisk. Upoštevajte dovoljeno površinsko obremenitev tal. Površinska obremenitev s strojem je navedena v tehničnih podatkih.
  – Stroj ni primeren za uporabo v eksplozivno ogroženem okolju.
• Stroj ni primeren za sesanje zdravju nevarnega prahu.
• Reaktivni kovinski prah (npr. aluminij, magnezij, cink) v povezavi z močno alkalnimi in kislimi čistilnimi sredstvi tvori eksplozivne pline.

Varstvo okolja, odstranitev odpadnega materiala

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvržete med gospodinjske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dragocene reciklirne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

1 Baterijski vtič
2 Baterija
3 Zapah baterijskega vstavka
4 Baterijski vstavek
5 Filtrska vrečka
6 Filtrska vrečka
7 Priključni nastavek
8 Notranji pokrov komore za filter
9 Pokrov komore za filter
10 Ročica za deblokado fiksirne zavore
11 Stranska krtača
12 Krtačna/Sesalna glava
13 Ročica za dviganje/spuščanje krtačne/sesalne enote
14 Vozni pedal
15 Stojišče za upravljalca

16 Varnostni pedal
17 Pokrov baterije
18 Zaporni vijak pokrova baterije
19 Volan

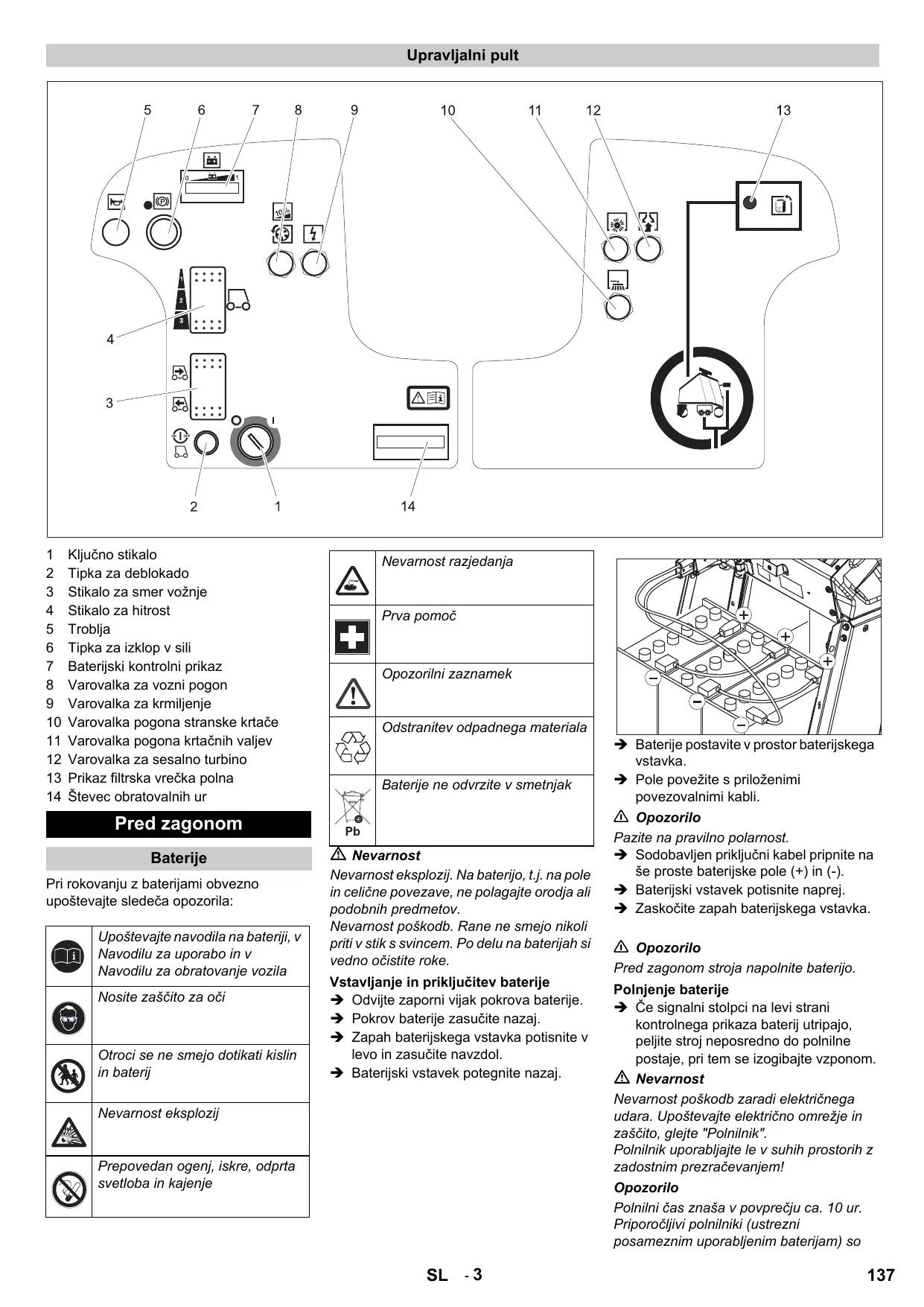

20 Upravljalni pult

1 Ključno stikalo
2 Tipka za deblokado
3 Stikalo za smer vožnje
4 Stikalo za hitrost
5 Troblja
6 Tipka za izklop v sili
7 Baterijski kontrolni prikaz
8 Varovalka za vozni pogon
9 Varovalka za krmiljenje
10 Varovalka pogona stranske krtače
11 Varovalka pogona krtačnih valjev
12 Varovalka za sesalno turbino
13 Prikaz filtrska vrečka polna
14 Števec obratovalnih ur

Pred zagonom

Baterije

Pri rokovanju z baterijami obvezno upoštevajte sledeča opozorila:

	Upoštevajte navodila na bateriji, v Navodilu za uporabo in v Navodilu za obratovanje vozila
	Nosite zaščito za oči
	Otroci se ne smejo dotikati kislin in baterij
	Nevarnost eksplozij
	Prepovedan ogenj, iskre, odprta svetloba in kajenje

	Nevarnost razjedanja
	Prva pomoč
	Opozorilni zaznamek
	Odstranitev odpadnega materiala
	Baterije ne odvrzite v smetnjak

⚠️ Nevarnost

Nevarnost eksplozij. Na baterijo, t.j. na pole in celične povezave, ne polagajte orodja ali podobnih predmetov.

Nevarnost poškodb. Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

Vstavljanje in priključitev baterije

→ Odvijte zaporni vijak pokrova baterije.
→ Pokrov baterije zasučite nazaj.
→ Zapah baterijskega vstavka potisnite v levo in zasučite navzdol.
→ Baterijski vstavek potegnite nazaj.

→ Baterije postavite v prostor baterijskega vstavka.
→ Pole povežite s priloženimi povezovalnimi kabli.
Pazite na pravilno polarnost.
→ Sodobavljen priključni kabel pripnite na še proste baterijske pole (+) in (-).
→ Baterijski vstavek potisnite naprej.
→ Zaskočite zapah baterijskega vstavka.

⚠️ Opozorilo

⚠️ Opozorilo

Pred zagonom stroja napolnite baterijo.

Polnjenje baterije

→ Če signalni stolpci na levi strani kontrolnega prikaza baterij utripajo, peljite stroj neposredno do polnilne postaje, pri tem se izogibajte vzponom.

⚠️ Nevarnost

Nevarnost poškodb zaradi električnega udara. Upoštevajte električno omrežje in zaščito, glejte "Polnilnik".

Polnilnik uporabljajte le v suhih prostorih z zadostnim prezračevanjem!

Opozorilo

Polnilni čas znaša v povprečju ca. 10 ur. Priporočljivi polnilniki (ustrezni posameznim uporabljenim baterijam) so

elektronsko regulirani in samostojno zaključijo polnjenje.

⚠️ Nevarnost

Nevarnost eksplozije. Polnjenje mokrih baterij je dovoljeno le pri odprtem pokrovu baterije.

→ Odvijte zaporni vijak pokrova baterije.
→ Pokrov baterije zasučite nazaj.
→ Izvlecite baterijski vtič in ga povežite s polnilnim kablom.
→ Polnilnik priključite na omrežje in ga vklopite.

Po končanem polnjenju

→ Polnilnik izklopite in ločite od omrežja.
→ Baterijski kabel snemite s polnilnega kabla in ga priključite na stroj.
→ Pokrov baterije zasučite naprej in privijte zaporni vijak.

Dodatno pri baterijah, ki ne terjajo vzdrževanja (mokre baterije):

→ Eno uro pred koncem polnjenja dodajte destilirano vodo, upoštevajte pravilno kislost. Baterija je ustrezno označena. Proti koncu polnjenja morajo vse celice uplinjati.

⚠️ Nevarnost

Nevarnost razjedanja!

• Dodajanje vode v izpraznjenem stanju baterije lahko povzroči uhajanje kisline.
• Pri rokovanju z baterijsko kislino nosite zaščitna očala in upoštevajte predpise, da preprečite poškodbe in uničevanje oblačil.
• Morebitne sledi kisline na koži ali obleki takoj sperite z veliko vode.

Pozor

Nevarnost poškodb!

• Za dodajanje tekočine baterijam uporabljajte le destilirano ali razsoljeno vodo (EN 50272-T3).
• Ne uporabljajte drugih dodatkov (takoimenovanih izboljševalnih sredstev), ker sicer garancija zapade.

Priporočljive baterije

Baterija	Naroč. št.
3 x 12V/105 A, brez vzdrževanja (Gel)	6.654-141.0

Priporočljivi polnilniki

Polnilnik	Naroč. št.
36V, za baterije brez vzdrževanja	6.654-229.0

Baterije in polnilniki so na voljo v strokovnih trgovinah.

Maksimalne dimenzije baterije

Dolžina	Širina	Višina
406 mm	533 mm	432 mm

Če se uporabijo mokre baterije, je treba upoštevati sledeče:

• Upoštevati se morajo maksimalne dimenzije baterij.
• Pri polnjenju mokrih baterij mora biti pokrov baterije odprt.
• Pri polnjenju mokrih baterij se morajo upoštevati predpisi proizvajalca baterij.

Odstranitev baterij

→ Odvijte zaporni vijak pokrova baterije.
→ Pokrov baterije zasučite nazaj.
→ Zapah baterijskega vstavka potisnite v levo in zasučite navzdol.
→ Baterijski vstavek potegnite nazaj.
→ Odklopite kabel z minus pola baterije.
→ Preostali kabel odklopite z baterij.
→ Izvlecite baterije.
→ Izrabljene baterije odvrzite v skladu z veljavnimi določili.

Potiskanje stroja

Ko stoji, je stroju z električno fiksirno zavoro preprečeno, da bi se premaknil. Za potiskanje stroja je potrebno deblokirati fiksirno zavoro.

→ Za deblokiranje fiksirne zavore pritisnite ročico za deblokado navzdol.

⚠️ Nevarnost

Nevarnost nesreče zaradi premikajočega se stroja. Po končanem potiskanju ročico za deblokado nujno spet postavite navzgor in s tem ponovno aktivirajte fiksirno zavoro.

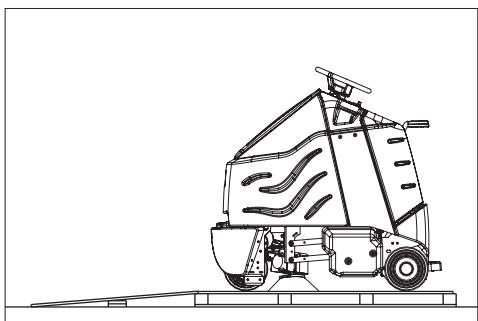

Razkladanje

Napotek

Za takojšnjo ustavitev vseh funkcij odmaknite nogo z voznega pedala, pritisnite tipko za zasilni izklop in obrnite ključno stikalo na „0“.

→ Odvijte vijake in odstranite leseno kletko.
→ Razrežite pakirni trak iz umetne mase in odstranite folijo.
→ Odstranite fiksiranje na kolesih.
→ Priloženo leseno desko na zadnji strani naprave položite na paleto kot rampo in pritrdite z vijaki.

Za takojšnjo ustavitev vseh funkcij odmaknite nogo z voznega pedala, pritisnite tipko za zasilni izklop in obrnite ključno stikalo na „0“.

→ Vzdrževalna dela izvajajte „dnevno/pred začetkom obratovanja“ (glejte poglavje „Nega in vzdrževanje“).

Preverjanje fiksirne zavore

⚠️ Nevarnost

Nevarnost nesreč. Pred vsakim obratovanjem se mora na ravnem preveriti delovanje fiksirne zavore.

→ Ključno stikalo obrnite na "0".
→ pritisnite tipko za zasilni izklop.

Če je stroj mogoče potiskati le ročno, naravnalna zavora ne deluje.

→ Ročico za deblokado fiksirne zavore pritisnite navzgor.

Če je stroj še vedno mogoče potisniti le ročno, je fiksiRNA zavora okvarjena. Stroj zaustavite in pokličite uporabniški servis.

Zaviranje

⚠️ Nevarnost

Nevarnost nesreč. Če stroj med vožnjo po klancu ne izkazuje zadostnega zaviralnega učinka, pritisnite tipko za zasilni izklop:

Vožnja

Za spoznavanje stroja se morajo prvi vozni poskusi izvajati, kjer je dovolj prostora.

⚠️ Nevarnost

Nevarnost prekucnitve pri prevelikih vzponih.

→ V smeri vožnje vozite le na vzpone do 10%.

Nevarnost prekucnitve pri hitrem zavijanju. Nevarnost zanašanja na mokrih tleh.

→ Ovinke speljujte počasi.

Nevarnost prekucnitve na nestabilni podlagi.

→ Stroj premikajte izključno na utrjeni podlagi.

Nevarnost prekucnitve pri prevelikem stranskem nagibu.

→ Prečno na smer vožnje vozite le na vzpone do maksimalno 10%.
→ Stopite na stojišče in z levo nogo držite varnostni pedal pritisnjen.
→ Ne aktivirajte voznega pedala.
→ Tipko za izklop v sili deblokirajte z obračanjem.
→ Ključno stikalo obrnite na "1".
→ Smer vožnje nastavite s stikalom za smer vožnje na upravljalnem pultu.
→ Področje hitrosti izberite s stikalom za hitrost (3 stopnje).
→ Pritisnite tipko za deblokado.
→ Za vožnjo previdno aktivirajte vozni pedal.

Opozorilo

Smer vožnje se lahko spremeni tudi med vožnjo. Tako se lahko z večkratno vožnjo naprej in nazaj očistijo tudi močno umazana mesta.

Preobremenitev

Pri preobremenitvi se po določenem času izklopi vozni motor.

→ Stroj naj se najmanj 15 minut ohlaja.
→ Varovalko voznega pogona na upravljalnem pultu ponovno pritisnite.

Sesanje

→ Pred sesanjem grobe umazanije, žice in vrvice odstranite s površine za sesanje, da preprečite zapletanje med krtače.

⚠️ Opozorilo!

Neveranost poškodb za talno oblogo.

Stroja ne poganajte na enem mestu.

Sesalno/krtačno glavo dvigajte in spuščajte le med vožnjo. Ne zaustavljajte s spuščeno krtačnoa/sesalno glavo.

→ Ročico za dviganje/spuščanje krtačne/sesalne enote premaknite navzdol -stranska krtača in krtačna/sesalna glava se spustita.

Zaženite krtačni pogon in sesalno turbino, takoj ko se krtačno-sesalna enota spusti.

→ Aktivirajte vozni pedal in prevozite površino za čiščenje.

Napotek

Za čiščenje se priporoča stopnja hitrosti 2. Stopnja hitrosti 3 je predvidena le za transportne vožnje.

→ S stikalom za hitrost izberite področje hitrosti.

Zaključek sesanja

→ Ročico za dviganje/spuščanje krtačne/sesalne enote premaknite navzgor in zaskočite v levo - stranska krtača in krtačna/sesalna glava se dvigneta in izklopita.

Ustavitev obratovanja

→ Postavite napravo na ravno površino.
→ Ključno stikalo obrnite na „0“ in izvlecite ključ.
→ Izvajajte vzdrževalna dela „dnevno/po koncu obratovanja“ (glejte poglavje „Nega in vzdrževanje“).
→ Stroj z zagozdo zavarujte pred kotaljenjem.

Transport

⚠️ Nevarnost

Nevarnost poškodb! Stroj sme za polnjenje in praznjenje obratovati le na vzponih do 10%. Vozite počasi.

Pozor

Nevarnost poškodbe in škode! Pri transportu upoštevajte težo naprave.

→ S stroja odstranite sesalni nosilec, krtače in brizgalno zaščito.
→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

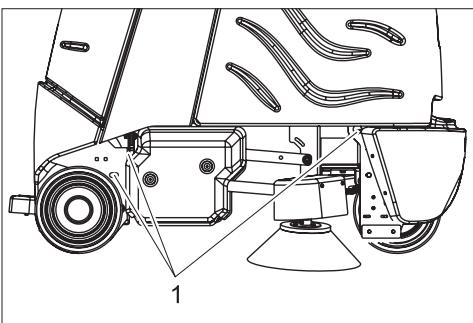

1 Pritrditvene točke

Skladiščenje

Pozor

Nevarnost poškodbe in škode! Pri shranjevanju upoštevajte težo naprave. Ta naprava se sme shraniti le v notranjih prostorih.

Nega in vzdrževanje

⚠️ Nevarnost

Nevarnost poškodb! Pred vsemi deli na stroju obrnite ključno stikalo na "0" in ključ izvlecite. Izvlecite baterijski vtič.

Vzdrževalni načrt

Vsak dan

Pred začetkom obratovanja:

→ Preverite stanje pnevmatik.
→ Preverite, ali se notranji pokrov komore za filter tesno zapira.
→ Kontrolirajte obloge umazanije gibke sesalne cevi, po potrebi očistite.
→ Kontrolirajte tesnost stične povezave gibke sesalne cevi.
→ Preverite pravilno delovanje varnostnega pedala, voznega pedala in volana.
→ Pri mokrih baterijah preverite kislost, po potrebi dolijte destilirano vodo.
→ Preglejte stopnjo polnosti filtrske vrečke, po potrebi jo zamenjajte.

Po koncu obratovanja:

→ Očistite krtače in preverite obrabljenost. Dlačice so obrabljene, će so dosegle dolžino rumenih dlačic.
→ Zunanjost stroja očistite z vlažno krpo, namočeno v blago milnico.
→ Od zunaj preglejte stroj glede poškodb.
→ Napolnite baterije.

Vsakih 50 delovnih ur

→ Očistite zgornjo stran baterij.
→ Pri mokrih baterijah preverite kislinsko gostoto.
→ Preverite trdno naleganje baterijskega kabla.

Vsakih 100 obratovalnih ur

→ Očistite baterijski prostor in ohišje baterij.
→ Preverite napetost pogonske verige (glejte „Vzdrževalna dela“).
→ Preverite obrabo pogonske verige.
→ Preverite smer krtačne/sesalne glave.

Vsakih 200 obratovalnih ur

→ Preverite fiksirno zavoro. *
→ Kontrolirajte obrabo in napetost verig, žicovodov in obračalnih kolutov za dviganje krtačno-sesalne glave in stranske krtače. *
→ Preverite izrabljenost oglenih ščetk in komutator vseh motorjev. *
→ Preverite vpenjalno pripravo krmilnih verig. *

* Izvajanje s strani uporabniškega servisa.

Vzdrževanje

Vzdrževalna pogodba

Za zanesljivo obratovanje stroja lahko s pristojno prodajno podružnico podj. Kärcher sklenete vzdrževalno pogodbo.

Zamenjava filtrske vrečke

1 Filtrska vrečka
2 Filtrska vrečka
3 Priključni nastavek
4 Notranji pokrov komore za filter
5 Pokrov komore za filter
→ Odprite oba pokrova komore za filter.
→ Odprite zadrgo filtrske vreče.
→ Polno filtrsko vrečko snemite s priključnega nastavka.
→ Filtrsko vrečko izvlecite iz filtrske vreče in jo odvrzite.
→ Po potrebi očistite komoro za filter.
→ Po potrebi filtrsko vrečko snemite s priključnega nastavka in izstresite ali očistite.

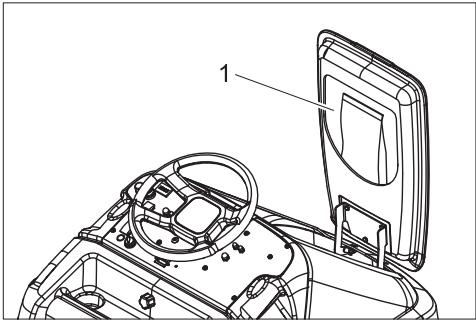

1 Predal za shranjevanje filtrskih vrečk

→ Vzemite novo filtrsko vrečko iz predal za shranjevanje v pokrovu in jo vstavite v filtrsko vrečo.
→ Odprtino filtrske vrečke potisnite preko priključnega nastavka.
→ Zaprite zadrgo filtrske vreče.
→ Zaprite oba pokrova komore za filter.

Zamenjava krtačnih valjaev

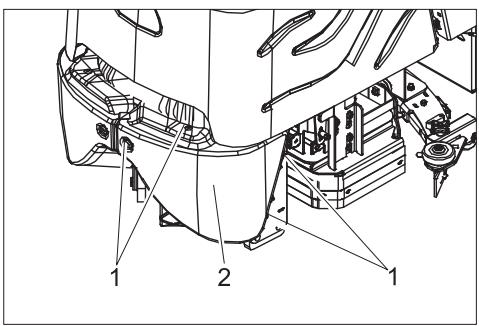

1 Vijak
2 Zaščitna plošča ležaja

→ Izvijte vijake za pritrditev zaščitne plošče ležaja.
→ Snemite zaščitno ploščo ležaja.
→ Izvlecite krtače.

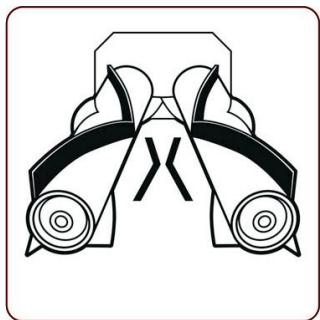

→ Vstavite nove krtače in jih vrtite tako dolgo, dokler se sojemalnik ne zaskoči. Razporeditev dlačic mora ustrezati zgornji sliki.
→ Ponovno namestite zaščitno ploščo ležaja in pokrov.

Preverjanje smeri krtačne/sesalne glave

→ Stroj peljite po trdih, gladkih tleh (ne preprogi).
→ Stroj naj s spuščeno krtačno/sesalno glavo 30 sekund dela na mestu. (Previdno pritisnite vozni pedal, tako da krtače delajo ne da bi stroj peljal).
→ Dvignite krtačno/sesalno glavo in zapeljite ca. 1 m naprej.

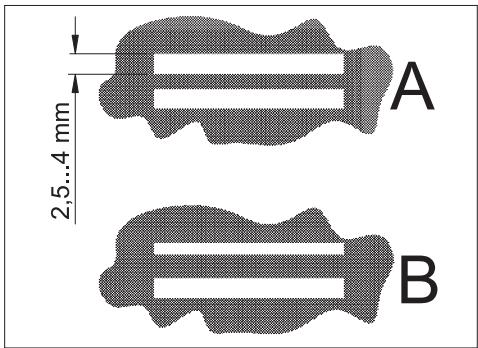

→ Krtače so na tleh pustile vzorec. Vzorec presodite po spodnjem prikazu:

A Obe krtači povzročita enako široko oznako - krtačna/sesalna glava je usmerjena vzporedno s tlemi.
B Krtači povzročita različno široki oznaki - krtačno/sesalno glavo je potrebno naravnati.

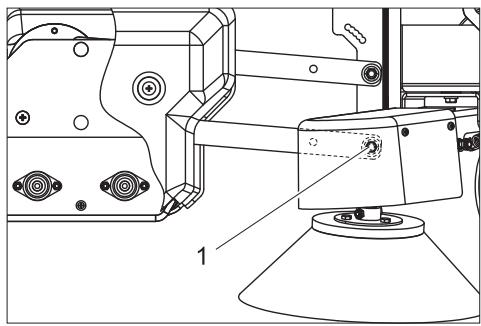

Naravnavanje smeri krtačne/sesalne glave

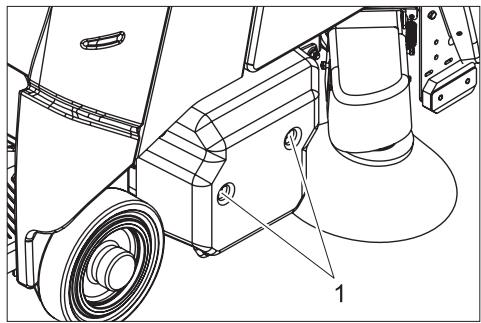

1 Pritrditveni vijak prirobnice
2 Pritrditveni vijak krtače

→ Izvijte pritrditveni vijak prirobnice in krtačo skupaj s prirobnico snemite s pogonske gredi.
→ Izvijte pritrditvene vijake krtače in krtačo ločite od prirobnice.
→ Montirajte novo krtačo v obratnem vrstnem redu.

Preverjanje pogonske verige

V primeru motenj, ki jih ne morete odpraviti s pomočjo te tabele, se obrnite na uporabniški servis.

Motnja	Odprava	Kdo
Stroja ni možno zagnati	Vtaknite baterijski vtič na stroju.	Uporabnik
	Tipko za izklop v sili deblokirajte z obračanjem.	Uporabnik
	Kapaciteta baterije izčrpana, napolnite baterijo.	Uporabnik
	Preverite pravilno naleganje baterijskega kabla.	Uporabnik
	Preverite baterijski kabel glede korozije, po potrebi očistite.	Uporabnik
Stroj ne pelje ali pelje le počasi	Pritisnite tipko za deblokado.	Uporabnik
	Resetirajte varovalko voznega pogona	Uporabnik
	Fiksirna zavora deaktivirana, za aktiviranje pritisnite ročico za deblokado navzgor.	Uporabnik
	Spustite vozni pedal, ključno stikalo obrnite na „0“, ključno stikalo obrnite na „1“, pritisnite varnostni pedal, pritisnite tipko za deblokado, aktivirajte vozni pedal.	Uporabnik
	Krmiljenje pregretoNapravo izklopite in pustite, da se ohladi	Uporabnik
	Kapaciteta baterije izčrpana, napolnite baterijo.	Uporabnik
Stroj ne zavira	Fiksirna zavora deaktivirana, za aktiviranje pritisnite ročico za deblokado navzgor.	Uporabnik
Krtače v krtačni/sesalni glavi ne delujejo	Resetirajte varovalko pogona krtačnega valja.	Uporabnik
	Preverite krtače glede blokiranja s tujki, odstranite tujke.	Uporabnik
Stranska krtača ne deluje	Resetirajte varovalko pogona stranske krtače.	Uporabnik
Krtače se vrtijo počasi	Kapaciteta baterije izčrpana, napolnite baterijo.	Uporabnik
Sesalna turbnina ne deluje	Resetirajte varovalko sesalne turbine.	Uporabnik
	Kapaciteta baterije izčrpana, napolnite baterijo.	Uporabnik
	Filtrska vrečka polna, prikaz filtrska vrečka polna sveti. Zamenjajte filtrsko vrečko.	Uporabnik
Slabo sesanje prahu	Gibka sesalna cev/sesalni kanal zamašena, očistite gibko sesalno cev/sesalni kanal.	Uporabnik
	Kapaciteta baterije izčrpana, napolnite baterijo.	Uporabnik
	Filtrska vrečka polna, zamenjajte filtrsko vrečko.	Uporabnik

Pribor

Poimenovanje	Št. dela
Filtrska vrečka, 10 kosov	8.600-121.0
Oprema za zamenjavo baterije sestoji iz: prostora za baterijo, kompleta kablov, seta zapahov, 2 transportnih vozičkov	8.601-121.0
Baterija, 12V/105 A, brez vzdrževanja (gel), potrebni 3 kosi	6.654-141.0
Polnilnik, 36V, za baterije brez vzdrževanja	6.654-229.0

Tehnični podatki

Zmogljivost
Nazivna napetost	V	36
Kapaciteta baterije	Ah (5h)	105
Srednji odvzem moči	W	1475
Kapaciteta voznega motorja (nazivna moč)	W	560
Krtače
Delovna širina	mm	800
Širina valjčne krtače	mm	710
Premer valjčne krtače	mm	100
Število vrtljajev valjčne krtače	1/min	1750
Moč pogona valjčne krtače	W	570
Premer stranske krtače	mm	300
Število vrtljajev stranske krtače	1/min	85
Moč pogona stranske krtače	W	32
Sesanje
Sesalna moč, količina zraka	l/s	45
Sesalna moč, podtlak	kPa	4,0
Kapaciteta sesalnega motorja	W	550
Prostornina filtrske vrečke	l	35
Mere in teža
Vozna hitrost (maks.)	km/h	5,6
Sposobnost vzpona (maks.)	%	10
Teoretična površinska moč	m^2/h	3270
Dolžina	mm	1330
Širina	mm	927
Višina	mm	1285
Dopustna skupna teža	kg	451
Transportna teža	kg	376
Ploskovna obremenitev	kPa	544
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost rok	m/s^2	<2,5
Skupna nihalna vrednost nog	m/s^2	<2,5
Negotovost K	m/s^2	0,5
Nivo hrupa L_pA	dB(A)	62

Nadomestni deli

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave.
  – Izbor najpogosteje potrebnih nadomestnih delov najdete na koncu navodila za obratovanje.
• Dodatne informacije o nadomestnih delih najdete na strani www.kaercher.com v območju "Service".

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

CE izjava

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod: Krtačni sesalnik za preproge Tip: 1.011-xxx

Zadevne ES-direktive:

Uporabljene usklajene norme:

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

Nebezpečenstvo poškodenia!

12 Blok četki/usisna glava

12 Blok četki/usisna glava

13 Poluga za podizanje/spuštanje jedinice sa četkama/usisne jedinice

14 Vozna pedala

15 Platforma za stajanje tokom rada

16 Sigurnosna papučica

17 Poklopac akumulatora

18 Blokirni zavrtanj poklopca akumulatora

19 Upravljač

20 Komandni pult

→ Stanite na platformu za stajanje i levom nogom držite sigurnosnu papučicu pritisnutom.

→ Nemojte pritiskati voznu pedalu.

→ Okretanjem deblokirajte prekidač za isključenje u nuždi.
