Вид продукт	Самоходна индустриална прахосмукачка-метачка за килими
Марка	KARCHER
Модел	CV 85 2 RS
Номинално напрежение	36 V
Капацитет на батерията	105 Ah (5ч)
Средна консумирана мощност	1475 W
Работна ширина	800 mm
Диаметър на ротационната четка	100 mm
Скорост на въртене на ротационните четки	1750 об/мин
Диаметър на страничната четка	300 mm
Скорост на въртене на страничната четка	85 об/мин
Въздушен поток на засмукване	45 l/s
Максимално подналягане	4,0 kPa
Обем на филтърната торба	35 L
Максимална скорост на движение	5,6 km/h
Максимално допустим наклон	10%
Размери (Д × Ш × В)	1330 × 927 × 1285 mm
Общо допустимо тегло	451 kg
Ниво на звуково налягане	62 dB(A)
Теоретично почиствана площ	3270 m²/h
Захранване	Батерия 36 V (не е включена)
Основни функции	Засмукване и метене на килими, самоходен
Предпазни устройства	Бутон за аварийно спиране, предпазен педал, електрическа стояночна спирачка
Текуща поддръжка	Изпразване на филтърната торба, почистване на четките, проверка на нивото на киселина (мокра батерия)
Резервни части и ремонтопригодност	Оригинални части налични чрез сервизната служба на KARCHER или на уебсайта www.kaercher.com

Често задавани въпроси - CV 85 2 RS KARCHER

Какво е номиналното напрежение на KARCHER CV 85 2 RS?

Номиналното напрежение е 36 V.

Каква е работната ширина на прахосмукачката?

Работната ширина е 800 mm.

Как да заредите батерията на уреда?

Развийте винта на капака на батерията, отворете капака, изключете конектора на батерията и го свържете към кабела на зарядното устройство. Свържете зарядното устройство към мрежата (230 V) и го включете. Средното време за зареждане е около 10 часа. След зареждане изключете зарядното устройство и свържете отново конектора към уреда.

Какви видове батерии се препоръчват за CV 85 2 RS?

Препоръчваните батерии са 3 x 12 V/105 Ah без поддръжка (гел), референтен номер 6.654-141.0. Подходящо зарядно устройство е моделът 36 V за батерии без поддръжка, референтен номер 6.654-229.0.

Каква е максималната скорост на движение на уреда?

Максималната скорост на движение е 5,6 km/h.

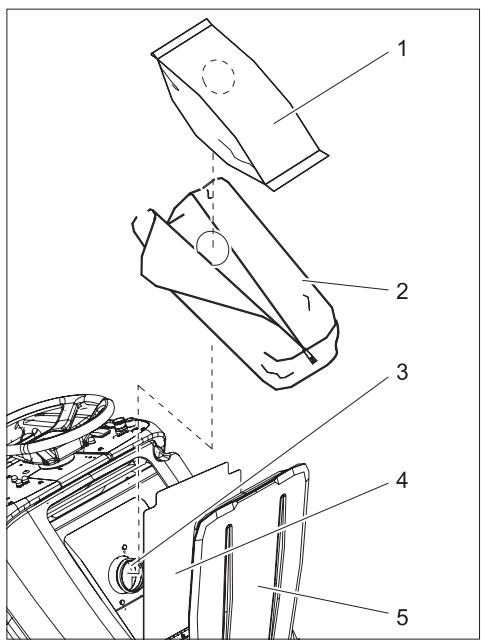

Как да смените филтърната торба?

Отворете двата капака на филтърната камера, отворете ципа на филтърната торба, извадете пълната филтърна торба от свързващия накрайник и я изхвърлете. Поставете нова филтърна торба в торбата за прах, натиснете отвора на филтърната торба върху свързващия отвор, затворете ципа и затворете капаците.

Какво да направите при претоварване на двигателя на задвижването?

При претоварване двигателят на задвижването се изключва след определено време. Оставете уреда да се охлади поне 15 минути, след което нулирайте предпазителя на задвижващия механизъм на командното табло.

Може ли уредът да се използва по наклони?

Да, но само по наклони не по-големи от 10% в посока на движение и в перпендикулярна посока. Не се движете по странични наклони по-големи от 10%.

Какви са основните предпазни устройства?

Предпазните устройства включват бутон за аварийно спиране за незабавно изключване, предпазен педал, който трябва да се задържа натиснат за активиране на задвижването, и електрическа стояночна спирачка.

Къде да намерите резервни части за CV 85 2 RS?

Оригиналните резервни части са налични от сервизната служба на KARCHER или на уебсайта www.kaercher.com (меню Обслужване). Използвайте само аксесоари и резервни части, разрешени от производителя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CV 85 2 RS KARCHER

Указания за безопасност	BG -	1
Функция	BG -	1
Употреба, съобразена с предназначението	BG -	1
Опазване на околната среда, Отстраняване	BG -	1
Обслужващи и функционални елементи	BG -	2
Преди пускане в експлоатация	BG -	3
Експлоатация	BG -	5
Транспорт	BG -	5
Съхранение	BG -	5
Грижи и поддръжка	BG -	5
Повреди	BG -	8
Принадлежности	BG -	8
Технически данни	BG -	9
Резервни части	BG -	9
Гаранция	BG -	9
СЕ – декларация	BG -	9

Указания за безопасност

Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте настоящото Упътване за експлоатация и приложената брошура „Указания за безопасност за прахосмукачки за сухо/мокро почистване № 5.956-249. Уредът е предвиден за работа по повърхности с наклон до 10%.

Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функциите им.

Бутон аварийно изключване

За бързо изключване на работата на всички функции: Натиснете бутон аварийно изключване.

Защитен педал

Трансмисията може да се активира само тогава, когато обслуживащят задържи педала натиснат с крак.

Символи

В настоящото Упътване за експлоатация се използват следните символи:

⚠️ Опасност

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

⚠️ Предупреждение

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

Внимание

За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални щети.

Функция

Уредът се използва за изсмукването на килими. Замърсяването се разтваря с четки от килима, изсмуква се и се събира във филтърна торбичка.

– Работна ширина от 850 мм улеснява ефективното използване при дълга продължителност на работа.
– Уредът се движи сам.
- Акумулаторите могат да се зареждат посредством зарядно устройство на контакт 230-V.
– Батерията и зарядното устройство не са включени в доставката и трябва да се поръчат отделно.

Указание

Според съответната задача за почистване и мястото за използване уредът може да се окомплектова с различни принадлежности.

Попитайте за нашия каталог или ни посетете в Интернет на адрес www.kaercher.com.

Употреба, съобразена с предназначението

Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация.

– Уредът може да се използва само за изсмукването на сухи мокети.
– Уредът може да се оборудва само с оригинални принадлежности и резервни части.
– Температурният обхват на приложение е между +5°C и +40°C.
– Уредът не трябва да се прилага върху чувствителни на налягане подове. Да се спазва допустимото натоварване на повърхностите на пода. Натоварването на повърхностите от страна на уреда е зададено в техническите данни.
– Уредът не е подходящ за приложение в застрашени от експлозии обкръжения.
– Уредът не е подходящ за изсмукване на застрашаващи здравето прахове.
- Реактивните метални прахове (напр. алуминий, магнезий, цинк) във връзка със силно активни и кисели почистващи препарати образуват експлозивни газове.

Опазване на околната среда, Отстраняване

	Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.
	Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

3 Блокировка на блока за батериите

4 Блок за батериите

5 Филтърна торбичка

6 Филтърна торбичка

7 Присъединителен щуцер

8 Вътрешен капак филтърна камера

9 Капак филтърна камера

10 Лост за разблокиране на ръчната спирачка

11 Странична четка

12 Глава на четка/смукателна глава

13 Лост четков/смукателен блок повдигане/сваляне

14 Педал на газта

15 Място за разполагане на обслужващия

16 Защитен педал

17 Капак на акумулатора

18 Затварящ винт за капака на батериите

19 Волан

20 Обслужващ пулт

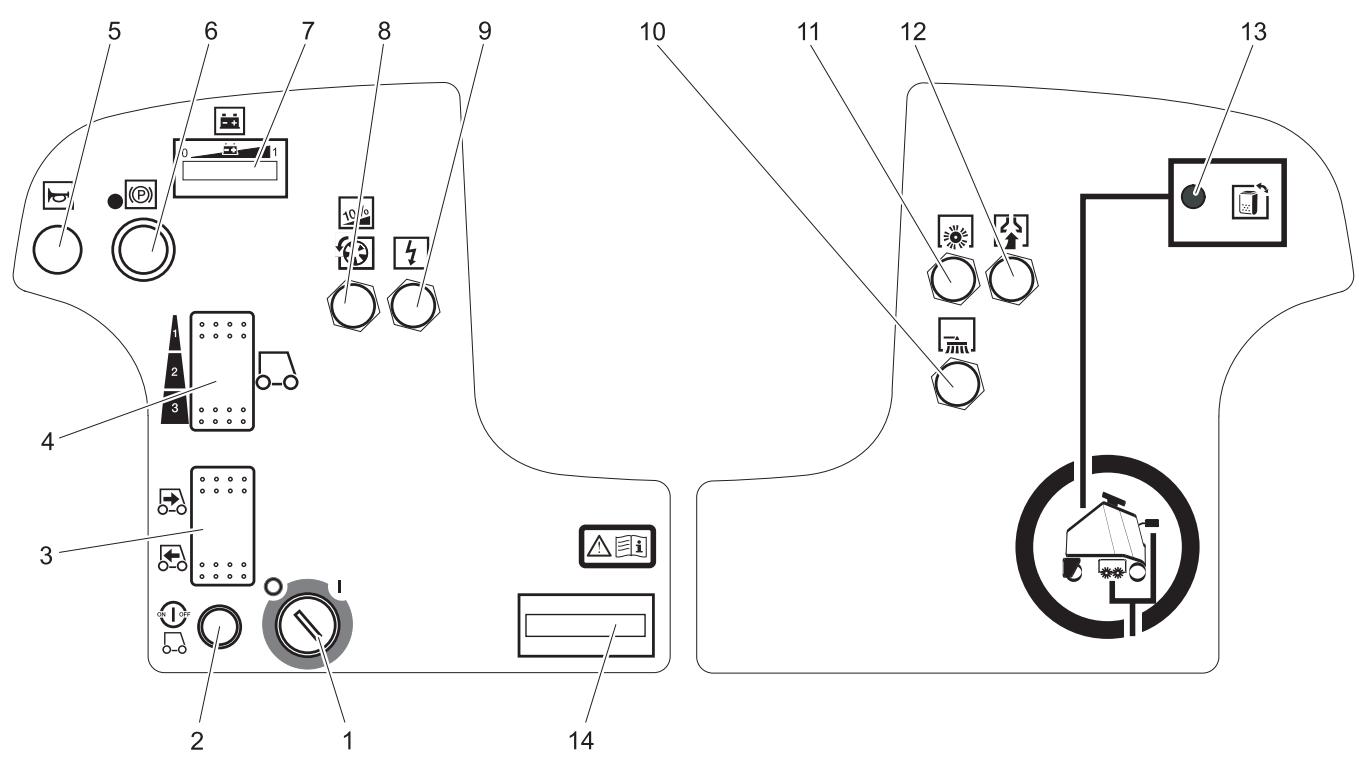

1 Ключов прекъсвач
2 Бутон за деблокиране
3 Превключвател посока на движение
4 Шалтер за скоростта
5 Клаксон
6 Бутон аварийно изключване
7 Контролна индикация акумулатор
8 Предпазител режим движение
9 Предпазител управление
10 Предпазител задвижване на страничните четки
11 Предпазител задвижване на валовете на четките
12 Предпазител всмукателна турбина
13 Индикация пълна филтърна торбичка
14 Брояч на работните часове

При работа с акумулаторите непременно спазвайте следните предупредителни указания:

	Спазвайте указанията на акумулатора, в Упътването за употреба и в Инструкцията за експлоатация на превозното средство
	Носете защита за очите
	Дръжте децата настрани от киселини и от акумулатори

	Опасност от експлозия
	Забраняват се искри,открита светлина и пушене
	Опасност от разяждане
	Първа помощ
	Указателна забележка
	Изхвърляне
	Акумулатора да не се хвърля вкофата за боклук

⚠️ Опасност

Опасност от експлозия. Върху акумулатора, т.е. върху крайните полюси и свързването на клетките да не се поставят инструменти или подобни.

Опасност от нараняване. Никога не докосвайте раните с олово. След работа по акумулаторите винаги почиствайте ръцете си.

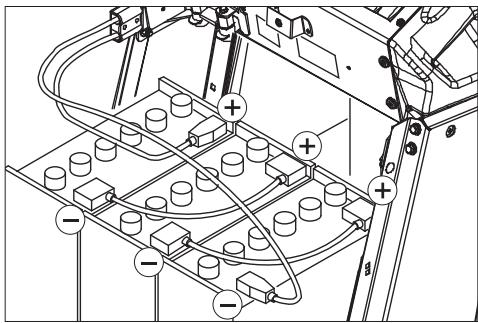

Поставете акумулатора и го подвържете

→ Развийте затварящия винт на капака на батериите.
→ Отварете назад капака за батериите.

→ Изместете наляво фиксатора на блока за батериите и го наведете надолу.
→ Издърпайте назад блока за батериите.

→ Поставете батериите във ваната на блока.

→ Полюсите да се свържат включените в обема на доставка свързващи кабели.

⚠️ Предупреждение

Внимавайте за правилната ориентация на полюсите.

→ Закачете доставения с уреда присъединителен кабел на свободния полюс на акумулатора (+) и (-).
→ Изместете напред блока за батериите.
→ Освободете фиксатора на блока за батериите.

⚠️ Предупреждение

→ Ако мигат светещите греди на лявата страна на контролната индикация на

акумулатора, закарайте уреда директно в станцията за зареждане, при това избягвайте наклони.

⚠️ Опасност

Опасност от нараняване от електрически удар. Да се имат пред вид електрическата мрежа и предпазителя, вижте „Зарядно устройство“.

Зарядното устройство да се използва само в сухи помещения с достатъчно проветрение!

Указание

Времето за зареждане възлиза средно на прибл. 10 часа.

Препоръчаните зарядни устройства (подходящи за съответно използваните акумулатори) са електронно регулирани и завършват самостоятельно процеса на зареждане.

⚠️ Опасност

Опасност от експлозия. Зареждането на мокри акумулатори е позволено само при отворен капак на акумулатори.

→ Развийте затварящия винт на капака на батериите.
→ Отварете назад капака за батериите.
→ Извадете щепсела на акумулатора и го свържете със зареждащия кабел.
→ Свържете зарядното устройство с мрежата и го включете.

След процеса на зареждане

→ Изключете зарядното устройство и го разделете от мрежата.
→ Извадете кабела на акумулатора от зареждащия кабел и го свържете с уреда.
→ Изместете напред капака на батериите и завийте затварящия винт.

Допълнително при акумулатори, които се нуждаят от малко поддръжка (мокри акумулатори):

→ Един час преди края на процеса на зареждане добавете дестилирана вода, спазвайте правилното ниво на киселинност. Акумулаторът е съответно обозначен. На края на процеса на зареждане всички клетки трябва да кипят.

⚠️ Опасност

Опасност от разяждане!

– Доливането на вода в разредено състояние на акумулатора може да доведе до изтичане на киселина.
- При работа с киселини за акумулатори да се използват защитни очила и да се спазват предписанията, за да се избягват наранявания и разрушение на облеклото.
- Евентуалните пръски от киселина по кожата или облеклото веднага да се изплакнат с много вода.

Внимание

Опасност от повреда!

• За доливане на акумулаторите да се използва само дестилирана или обезсолена вода (EN 50272-T3).
• Да не се използват чужди добавки (така наречени средства за подобрение), в противен случай се отменя всякаква гаранция.

Препоръчвани акумулатори

Акумулатор	No за поръчка
3 x 12V/105 A, безнеобходимост отподдръжка (гел)	6.654-141.0

Препоръчвани зарядни устройства

Зарядно устройство	No за поръчка
36V, за батерии,които не се нуждаятот поддръжка	6.654-229.0

Акумулатори и зарядни устройства могат да се закупят от специализираната търговска мрежа.

Максимални размери на акумулатора

Дължина	Широчина	Височина
406 mm	533 mm	432 mm

Ако трябва да се използват мокри батерии, трябва да се обърне внимание на следното:

• Максималните размери на акумулаторите трябва да се спазват.
  – При зареждане на мокри батерии капакът за батериите трябва да се отвори.
  – При зареждане на мокри акумулатори трябва да се спазват предписанията на производителя на акумулатора.

Демонтаж на акумулаторите

→ Развийте затварящия винт на капака на батериите.
→ Отварете назад капака за батериите.
→ Изместете наляво фиксатора на блока за батериите и го наведете надолу.
→ Издърпайте назад блока за батериите.
→ Кабела да се откачи от минусовия полюс на акумулатора.
→ Откачете останалите кабели от акумулаторите.
→ Извадете акумулаторите.
→ Отстранете изразходените акумулатори като отпадък съгласно валидните разпоредби.

Изместете уреда

В това положение уредът е защитен от търкаляне с помощта на ръчна спирачка. За изместван на уреда ръчната спирачка трябва да се освободи.

→ За освобождаване на ръчната спирачка натиснете надолу фиксиращия лост.

⚠️ Опасност

Опасност от инциденти от търкалящ се уред. След завършване процеса на преместване задължително отново вдиагнете нагоре фиксиращия лост, за да активирате по този начин ръчната спирачка.

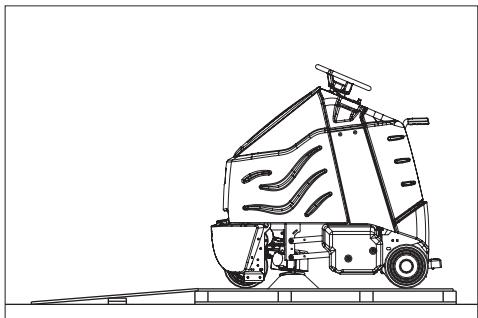

Разреждане

Указание

За незабавно изключване на всички функции свалете крака си от педала. Натиснете аварийния бутон и завъртете главния шалтер на "0"

→ Развийте винта и извадете дървената клетка.
→ Разрежете опаковащата лента от пластмаса и отстранете фолиото.
→ Отстранете фиксаторите на колелата.
→ Поставете приложената дървена плоча на задната страна на уреда като рампа върху палета и я закрепете с винтове.

→ Отстранете трупчетата зад двете задни колела.
→ Отворете капака на акумулатора и свалете волана.
→ Поставете направляващото колело и центрирайте / изправете предното колело.
→ Извадете направляващото колело, центрирайте и поставете отново.
→ Затегнете направляващото колело с наличната гайка.
→ Поставете предпазителя на направляващото колело.
→ При уреди без акумулатор: Монтирайте акумулатора.
→ Свържете щекера на акумулатора с уреда.
→ Застанете на определеното място и задръжте защитния педал натиснат с левия крак.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете ключовия прекъсвач на „1“.
→ Настройте посоката на движение назад с превключвател посока на движение на обслуживация пулт.
→ С щалтера за регулиране на скоростта изберете на-малките граници на скорост.
→ Натиснете бутона за деблокиране.

→ За задвижване леко натиснете задвижващия педал и бавно слезте от палетата.
→ Поставете ключовия прекъсвач на „0“.
→ Поставете тасовете на задните колела.

Експлоатация

Указание

За незабавно изключване на всички функции свалете крака си от педала. Натиснете аварийния бутон и завъртете главния шалтер на "0"

→ Работите по поддръжката изпълнявайте "Ежедневно/Преди начало на работа" (вижте Глава "Грижи и поддръжка").

Проверете застопоряващата спирачка

⚠️ Опасност

Опасност от злополука. Преди всяка експлоатация функцията на застопоряващата спирачка трябва да се провери на равно място.

→ Поставете ключовия прекъсвач на „0“.
→ Натиснете бутон аварийно изключване.

Ако уредът може да се задвижи на ръка, ръчната спирачка не функционира.

→ Натиснете нагоре разблокиращия лост на ръчната спирачка.

Ако уредът все още може да се избута на ръка, ръчната спирачка е дефектна. Спрете уреда и повикайте сервиса.

Спирачки

⚠️ Опасност

Опасност от злополука. Ако при движение по наклонена отсечка уредът няма достатъчно спирачно действие, натиснете аварийния бутон:

Пътуване

За да се запознаете с уреда, проведете първите опити за движение на свободно място.

⚠️ Опасност

Опасност от преобръщане при твърде големи наклони.

→ По посока на движението да се преминава само по наклони до 10%.

Опасност от преобръщане при бързо пътуване по завои.

Опасност от занасяне при мокри подове.

→ На завоите да се кара бавно. Опасност от преобръщане при нестабилна основа.

→ Уредът да се движи само на укрепена основа.

Опасност от преобръщане при твърде голем страничен наклон.

→ Напречно на посоката на движение да се преминават само наклони до максимально 10%.

→ Застанете на определеното място и задръжте защитния педал натиснат с левия крак.
→ Не задействайте педалите за движение.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете ключовия прекъсвач на „1“.
→ Настройте посоката на движение с превключвател посока на движение на обслужващия пулт.
→ Изберете граници на скоростта с шалтер "скорост" (3 степени).
→ Натиснете бутона за деблокиране.
→ За задвижване внимателно задействайте педала за движение.

Указание

Посоката на движение може да бъде променена и по време на движението. Така могат да се почистят и силно замърсени места като многократно се пътува напред и назад.

Претоварване

При претоварване тяговият мотор се изключва след определено време.

→ Оставете уреда да се охлади минимум 15 минути.
→ Отново натиснете защитата за движение на обслуживащия пулт.

Изсмукване

→ Преди изсмукването на груби замърсявания отстранете кабелите и шнуровете от повърхността за почистване, за да се предотврати попадането им в четките.

⚠️ Предупреждение!

Опасност от увреждане за подовата настилка. Не оставяйте уреда да работи на място. Повдигайте и сваляйте смукателната глава/главата на четката само по време на работа. Не задържайте със спусната глава на четка/смукателна глава.

→ Натиснете надолу лоста четков/смукателен блок повдигане/сваляне – страничната четка и главата на четката/смукателната глава се спускат.
Пуснете задвижването на четките и смукателната турбина, когато четково-смукателният блок е свален
→ Натиснете педала за движение и придвижете уреда до мястото за почистване.

Указание

За почистването се препоръчва степен на скорост 2. Степен на скорост 3 е предвидена само за транспортиране.

→ Изберете скоростта с шалтер "скорост"

Прекратяване на смукането

→ Натиснете нагоре лоста четков/смукателен блок повдигане/спускане и фиксирайте наляво – страничната

четка и главата на четката/ смукателната глава се повдигат и се изключват.

Сваляне от експлоатация

→ Уредът се поставя върху равна плоскост.
→ Ключовия прекъсвач да се завърти на "0" и да се извади ключа.
→ Извършете работите по поддръжката “ежедневно/след края на работата” (виж глава „Грижи и поддръжка“).
→ Уреда да се осигури с клин против самопроизволно предвижване.

Транспорт

⚠️ Опасност

Опасност от нараняване! За товарене и разтоварване уреда може да се използва само по наклони до 10%. Да се движи бавно.

Внимание

Опасност от нараняване и повреда! При транспорт имайте пред вид теглото на уреда.

→ Отстранете смукателната греда, четките и защитата от пръскане от уреда.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

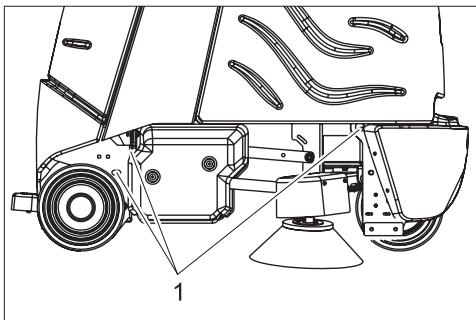

1 Точки за закрепване

Съхранение

Внимание

Опасност от нараняване и повреда! При съхранение имайте пред вид теглото на уреда.

Съхранението на този уред е позволено само във вътрешни помещения.

Грижи и поддръжка

⚠️ Опасност

Опасност от нараняване! Преди всички работи по уреда ключовият прекъсвач да се постави на „0“ и да се извади ключа. Издърпайте щепсела на акумулатора.

План по поддръжка

Ежедневно

Преди начало на експлоатация:

→ Проверете състоянието на гумите.
→ Проверете дали вътрешният капак на филтърната камера е затворен плътно.

→ Проверете смукателния маркуч за отложени замърсявания, при необходимост го почистете.

→ Щекерните съединения на всмукателния маркуч да се проверят за плътност.

→ Проверете правилната функция на защитния педал, на задвижващия педал и на направляващото колело.

→ Проверете степента на запълване на филтърната торбичка, при нужда я сменете.

След край на експлоатацията:

→ Проверете за износване и почистете четките. Космите са износени, когато са достигнали дължината на жълтите косми.

→ Уредът да се почисти отвън с влажен, натопен в мека почистваща луга парцал.

→ Проверете външно уреда за дефекти.

→ Заредете акумулаторите.

На всеки 50 работни часа

→ Почистете горната страна на батериите.

→ При мокри батерии проверете гъстотата на киселината

→ Проверете дали кабела на батериите е свързан правилно.

На всеки 100 работни часа

→ Почистете камерата за батериите и корпуса им.

→ Проверете напрежението на задвижващата верига (виж "Работи по поддръжката").

→ Проверете задвижващата верига за износване.

→ Проверете центроването на главата на четката/смукателната глава.

На всеки 200 работни часа

→ Проверете ръчната спирачка. *

→ Проверете веригите, задвижващите въжета и направляващите ролки за повдигане на главата на четката и смукателната глава и страничната четка за износване и напрежение. *

→ Графитните четки и комутаторите на всички мотори да се проверят за износване. *

→ Проверете опъващото устройство на направляващите вериги. *

* Провеждане от сервиса.

Дейности по поддръжката

Договор за поддръжка

За надеждна работа на уреда можете да сключите договори за поддръжка с оторизирано бюро за продажби на Керхер.

Сменете филтърната торбичка

1 Филтърна торбичка
2 Филтърна торбичка
3 Присъединителен щуцер
4 Вътрешен капак филтърна камера
5 Капак филтърна камера
→ Отворете двата капака на филтърната камера.
→ Отворете ципа на филтърния ръкав.
→ Издърпайте пълната филтърна торбичка от съединителния накрайник.
→ Извадете филтърната торбичка от филтърния ръкав и я изхвърлете.
→ При необходимост почистете филтърната камера.
→ При необходимост извадете филтърния ръкав от съединителния накрайник и го изтръскайте или почистете.

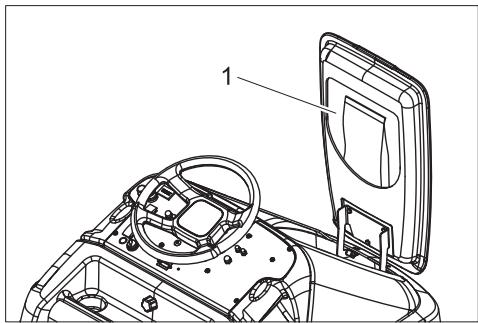

1 Място за резервни филтърни торбички

→ Извадете нова филтърна торбичка от мястото за резервните торбички на капака и я поставете във филтърния ръкав.

→ Избутайте отвора на филтърната торбичка върху съединителния накрайник.
→ Затворете ципа на филтърния ръкав.
→ Затворете двата капака на филтърната камера.

Да се сменят валовете на четките

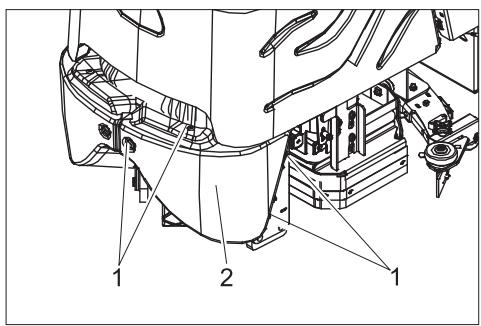

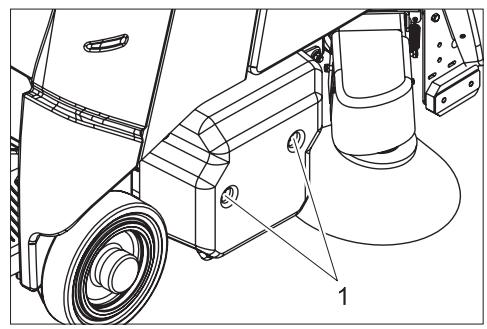

→ Свалете двата винта на капака от дясната страна на уреда.

→ Да се свали капака.

→ Поставете нови четки и ги завъртете, докато фиксаторът изщрака. Подреждането на четките трябва да отговаря на горната фигура.

Проверете центроването глава на четката-/смукателна глава

→ Включете уреда на твърда, равна повърхност (не килим).
→ Включете уреда със свалена глава на четката/смукателна глава за 30 секунди на място. (Внимателно натиснете педала, така че четките да работят без уредът да се движи).

→ Повдигнете главата на четката/смукателната глава и изминете ок. 1 м напред.

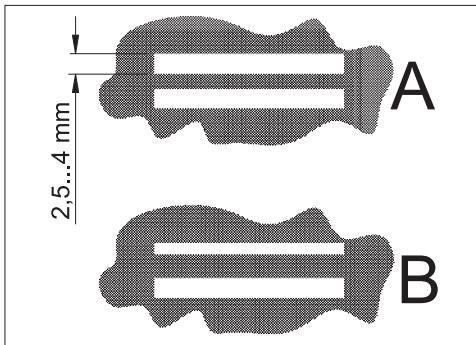

→ Четките са оставили на пода следа. Преценете следата по следващата схема:

A Двете четки оставят равномерно широка следа – главата на четката/ смукателната глава е настроена паралелно на пода.
В Четките оставят различно широки следи – главата на четката/смукателната глава трябва да се настрои.

Настройте центроването на главата на четката/смукателната глава

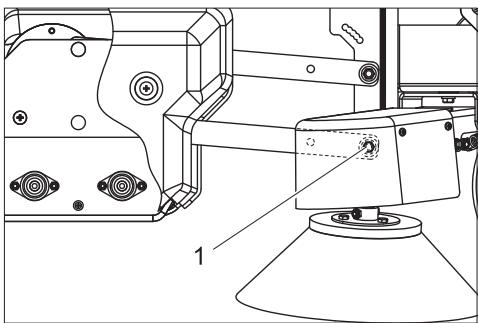

→ Освободете винта от двете страни, избутайте в удължения отвор и отново го затегнете.
– Увеличаване допирната повърхност на задната четка – избутайте винтовете напред.
– Увеличаване на допирната повърхност на предната четка – избутайте винтовете назад.

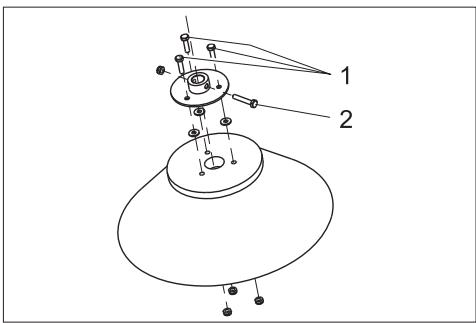

Сменете страничната четка

1 Закрепващ винт фланец
2 Закрепващ винт четка
→ Развийте закрепващия винт на фланеца на четката и извадете

четката заедно с фланеца от задвижващия вал.

→ Развийте закрепващия винт на четката и извадете четката от фланеца.
→ Монтирайте новата четка в обратна последователност.

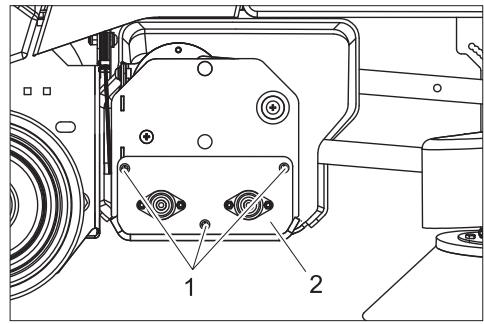

Проверете задвижващите сили

1 Винт
2 Капак
3 Задвижваща верига

→ Развийте винтовете.
→ Да се свали капака.
→ Проверете задвижващата верига и малкото зъбно колело за износване.

Повреди

⚠️ Опасност

Опасност от нараняване! Преди всички работи по уреда ключовият прекъсвач да се постави на „0“ и да се извади ключа. Издърпайте щепсела на акумулатора.

При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиса.

Неизправност	Отстраняване	От кого
Уредът не може да се стартира	Щепсела на акумулатора да се постави на уреда.	Обслужващ
	Бутонът за аварийно изключване се деблокира със завъртане.	Обслужващ
	Капацитета на акумулатора изчерпан, да се зареди акумулаторът.	Обслужващ
	Да се провери правилното положение на кабела на акумулатора.	Обслужващ
	Кабела на акумулатора да се провери за корозия, при необх. да се почисти.	Обслужващ
Уредът не върви или върви само бавно	Натиснете бутона за деблокиране.	Обслужващ
	Връщане на предпазител режим движение	Обслужващ
	Деактивирайте ръчната спирачка, за активиране натиснете нагоре разблокирващия лост.	Обслужващ
	Отпуснете задвижващия педал, завъртете ключовия шалтер на "0", завъртете ключовия шалтер на "1" натиснете защитния педал, натиснете задвижващия педал.	Обслужващ
	Пренагряване на управлението Уреда да се изключи и да се остави да се охлади	Обслужващ
	Капацитета на акумулатора изчерпан, да се зареди акумулаторът.	Обслужващ
Уредът не спира	Деактивирайте ръчната спирачка, за активиране натиснете нагоре разблокирващия лост.	Обслужващ
Четките в главата на четката/ смукателната глава не работят	Върнете в изходно положение предпазителя на задвижването на валците на четките.	Обслужващ
	Четките и блокировката да се проверят за чужди тела, да се отстранят чуждите тела.	Обслужващ
Страничната четка не работи	Върнете в изходно положение предпазителя на задвижването на страничните четки.	Обслужващ
Четките се движат бавно	Капацитета на акумулатора изчерпан, да се зареди акумулаторът.	Обслужващ
Смукателната турбина не работи	Върнете в изходно положение предпазителя на смукателната турбина.	Обслужващ
	Капацитета на акумулатора изчерпан, да се зареди акумулаторът.	Обслужващ
	Пълна филтърна торбичка, свети индикацията пълна филтърна торбичка. Сменете филтърната торбичка.	Обслужващ
Лошо изсмукване на праха	Запушен смукателен маркуч/смукателен канал, почистете смукателния маркуч/смукателния канал.	Обслужващ
	Капацитета на акумулатора изчерпан, да се зареди акумулаторът.	Обслужващ
	Пълна филтърна торбичка, сменете филтърната торбичка.	Обслужващ

Принадлежности

Обозначение	Части No
Филтърна торбичка, 10 броя	8.600-121.0
Комплект за смяна на батериите, състоящ се от: батерийна вана, комплект кабели, комплект за блокировка, 2 транспортни колички	8.601-121.0
Батерия, 12V/105 А, не изисква обслужване (гел), необходими 3 броя	6.654-141.0
Зарядно устройство, 36V, за неизискващи обслужване батерии	6.654-229.0

Технически данни

Мощност
Номинално напрежение	V	36
Капацитет на акумулатора	Ah (5h)	105
Средна консумирана мощност	W	1475
Мощност на тяговия мотор (номинална мощност)	W	560
Четки
Работна ширина	мм	800
Ширина валцова четка	мм	710
Диаметър валцова четка	мм	100
Обороти валцова четка	1/мин	1750
Мощност задвижване на валцовите четки	W	570
Диаметър странична четка	мм	300
Обороти странична четка	1/мин	85
Мощност задвижване на страничните четки	W	32
Изсмукване
Смукателна мощност, количество на въздуха	л/сек	45
Смукателна мощност, вакуум	kPa	4,0
Мощност на смукателния мотор	W	550
Обем филтърна торбичка	л	35
Мерки и тегла
Скорост на движение (макс.)	км/ч	5,6
Способност за изкачване (макс.)	%	10
Теоретична повърхностна мощност	м^2/ч	3270
Дължина	мм	1330
Широчина	мм	927
Височина	мм	1285
Допустимо общо тегло	кг	451
Тегло при транспорт	кг	376
Натоварване на повърхностите	kPa	544
Установени стойности съгласно EN 60335-2-72
Обща стойност вибрации на рамената	м/сек^2	<2,5
Обща стойност вибрации на крачетата	м/сек^2	<2,5
Несигурност K	м/сек^2	0,5
Ниво на звука L_рА	dB(A)	62

Резервни части

• Могат да се използват само принадлежности и резервни части, които са позволени от производителя. Оригиналните принадлежности и оригинални резервни части дават гаранция за това, уредът да може да се използва сигурно и без повреди.
• Списък на най-често необходимите резервни части ще намерите в края на упътването за експлоатация.
  – Други информации относно резервните части можете да получите на www.kaercher.com в област Сервиз.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервис, като представите касовата бележка.

СЕ – декларация

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕО. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Уред за почистване на под с четки Тип: 1.011-xxx

Намиращи приложение Директиви на ЕО:

2006/42/EO (+2009/127/EO) 2004/108/EO

Намерили приложение

хармонизирани стандарти:

EN 55014-1: 2006
EN 55014-2: 1997 + A1: 2001
EN 60335-1
EN 60335-2-29
EN 60335-2-72
EN 61000-3-2: 2006 + A2: 2009
EN 61000-3-3: 2008
EN 62233: 2008

Приложими национални стандарти

Подписалите действат по възложение и като пълномощници на управителното тяло.

Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone]
