CV 85 2 RS - Industridammsugare KARCHER - Gratis bruksanvisning och manual

Produkttyp	Självgående industriell dammsugare/borstmaskin för mattor
Märke	KARCHER
Modell	CV 85 2 RS
Nominell spänning	36 V
Batterikapacitet	105 Ah (5h)
Genomsnittlig effektförbrukning	1475 W
Arbetsbredd	800 mm
Diameter rotationsborste	100 mm
Rotationshastighet rotationsborstar	1750 varv/min
Diameter sidoborste	300 mm
Rotationshastighet sidoborste	85 varv/min
Luftflöde sug	45 l/s
Maximalt undertryck	4,0 kPa
Filterpåsens volym	35 L
Maximal körhastighet	5,6 km/h
Maximal tillåten lutning	10%
Mått (L × B × H)	1330 × 927 × 1285 mm
Total tillåten vikt	451 kg
Ljudtrycksnivå	62 dB(A)
Teoretisk rengöringsyta	3270 m²/h
Strömförsörjning	Batteri 36 V (ingår ej)
Huvudfunktioner	Dammsugning och borstning av mattor, självgående
Säkerhetsanordningar	Nödstoppsknapp, säkerhetspedal, elektrisk parkeringsbroms
Löpande underhåll	Tömning av filterpåse, rengöring av borstar, kontroll av syranivå (vått batteri)
Reservdelar och reparerbarhet	Originaldelar tillgängliga via KARCHERs kundservice eller på www.kaercher.com

Vanliga frågor - CV 85 2 RS KARCHER

Vilken är den nominella spänningen för KARCHER CV 85 2 RS?

Den nominella spänningen är 36 V.

Vilken är arbetsbredden på dammsugaren?

Arbetsbredden är 800 mm.

Hur laddar man batteriet på apparaten?

Skruva loss locket på batterifacket, öppna locket, koppla bort batterikontakten och anslut den till laddarens kabel. Anslut laddaren till elnätet (230 V) och starta den. Laddningstiden är i genomsnitt 10 timmar. Efter laddning, koppla bort laddaren och återanslut kontakten till apparaten.

Vilka batterityper rekommenderas för CV 85 2 RS?

Rekommenderade batterier är 3 x 12 V/105 Ah underhållsfria (gel), artikelnummer 6.654-141.0. En lämplig laddare är modell 36 V för underhållsfria batterier, artikelnummer 6.654-229.0.

Vilken är den maximala körhastigheten för apparaten?

Den maximala körhastigheten är 5,6 km/h.

Hur byter man filterpåsen?

Öppna båda locken till filterkammaren, öppna dragkedjan på filterpåsen, ta bort den fulla filterpåsen från anslutningsmunstycket och kassera den. Placera en ny filterpåse i dammpåsen, tryck öppningen på filterpåsen över anslutningsöppningen, stäng dragkedjan och stäng locken.

Vad gör man vid överbelastning av drivmotorn?

Vid överbelastning stängs drivmotorn av efter en viss tid. Låt apparaten svalna i minst 15 minuter, återställ sedan säkringen för drivmekanismen på manöverpanelen.

Kan apparaten användas i lutningar?

Ja, men endast i lutningar som inte överstiger 10% i körriktningen och i vinkelrät riktning. Kör inte i sidolutningar över 10%.

Vilka är de viktigaste säkerhetsanordningarna?

Säkerhetsanordningarna omfattar en nödstoppsknapp för omedelbar avstängning, en säkerhetspedal som måste hållas nedtryckt för att aktivera drivningen, och en elektrisk parkeringsbroms.

Var hittar man reservdelar till CV 85 2 RS?

Originalreservdelar finns tillgängliga via KARCHERs kundservice eller på webbplatsen www.kaercher.com (menyn Service). Använd endast tillbehör och reservdelar som godkänts av tillverkaren.

BRUKSANVISNING CV 85 2 RS KARCHER

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

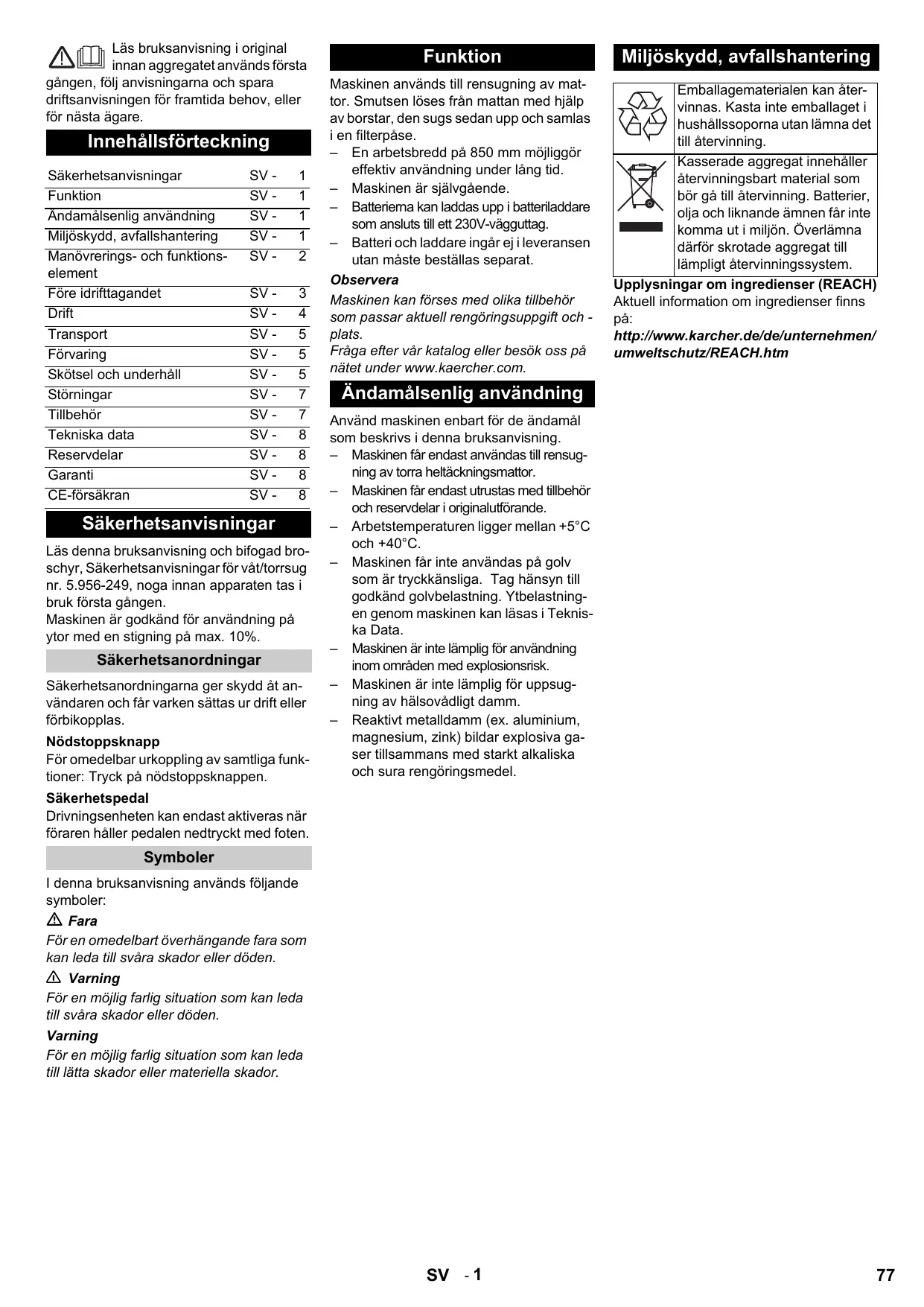

Innehållsförteckning

Säkerhetsanvisningar	SV -	1
Funktion	SV -	1
Ändamålsenlig användning	SV -	1
Miljöskydd, avfallshantering	SV -	1
Manövrerings- och funktions-element	SV -	2
Före idrifttagandet	SV -	3
Drift	SV -	4
Transport	SV -	5
Förvaring	SV -	5
Skötsel och underhåll	SV -	5
Störningar	SV -	7
Tillbehör	SV -	7
Tekniska data	SV -	8
Reservdelar	SV -	8
Garanti	SV -	8
CE-försäkran	SV -	8

Läs denna bruksanvisning och bifogad broschyr, Säkerhetsanvisningar för våt/torrsug nr. 5.956-249, noga innan apparaten tas i bruk första gången.

Maskinen är godkänd för användning på ytor med en stigning på max. 10%.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Nödstoppsknapp

För omedelbar urkoppling av samtliga funktioner: Tryck på nödstoppsknappen.

Säkerhetspedal

Drivningsenheten kan endast aktiveras när föraren håller pedalen nedtryckt med foten.

Symboler

I denna bruksanvisning används följande symboler:

⚠️ Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠ Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Funktion

Maskinen används till rensugning av mattor. Smutsen löses från mattan med hjälp av borstar, den sugs sedan upp och samlas i en filterpåse.

• En arbetsbredd på 850 mm möjliggör effektiv användning under lång tid.
  – Maskinen är självgående.
• Batterierna kan laddas upp i batteriladdare som ansluts till ett 230V-vägguttag.
• Batteri och laddare ingår ej i leveransen utan måste beställas separat.

Observera

Maskinen kan förses med olika tillbehör som passar aktuell rengöringsuppgift och - plats.

Fråga efter vår katalog eller besök oss på nätet under www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

• Maskinen får endast användas till rensugning av torra heltäckningsmattor.
• Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.
• Arbetstemperaturen ligger mellan +5°C och +40°C.
• Maskinen får inte användas på golv som är tryckkänsliga. Tag hänsyn till godkänd golvbelastning. Ytbelastningen genom maskinen kan läsas i Tekniska Data.
• Maskinen är inte lämplig för användning inom områden med explosionsrisk.
• Maskinen är inte lämplig för uppsugning av hälsovådligt damm.
• Reaktivt metalldamm (ex. aluminium, magnesium, zink) bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel.

Miljöskydd, avfallshantering

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade aggregat innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

1 Batterikontakt
2 Batteri
3 Spärr batterifack
4 Batterifack

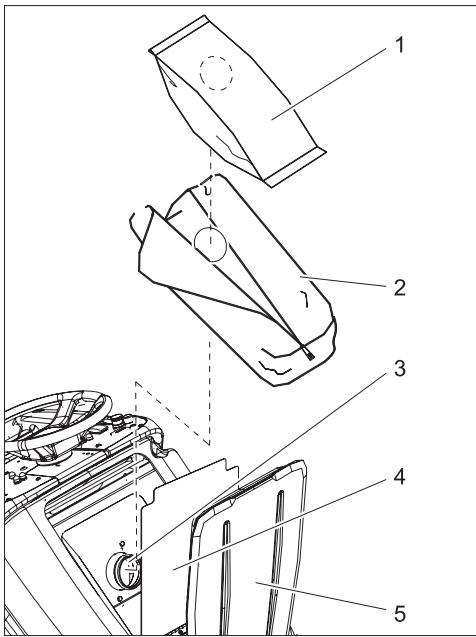

5 Filterpåse
6 Filterpåse
7 Anslutningsrör
8 Inre lock filterkammare
9 Lock filterkammare
10 Frisläppningsspak parkeringsbroms
11 Sidoborste
12 Borste-/sughuvud
13 Höj/sänk spak borst-/sugenhet
14 Körpedal
15 Arbetsyta för operatör
16 Säkerhetspedal

17 Batteriskydd
18 Låsskruvar batteriskydd
19 Ratt
20 Manöverpult

1 Nyckelbrytare
2 Avreglingsknapp
3 Körriktningsomkopplare
4 Reglage hastighet
5 Tuta
6 Nödstoppsknapp
7 Batterikontrollindikering
8 Säkring drivning
9 Säkring styrning
10 Säkring sidoborstdrift
11 Säkring borstvalsdrift
12 Säkring sugturbin
13 Indikering filterpåse full
14 Räkneverk för driftstimmar

Före idrifttagandet

Batterier

Följande varningar måste beaktas vid underhåll av batterier:

	Beakta hänvisningar om batteriet som finns nämnda i bruksanvisningen och driftsanvisningarna
	Använd ögonskydd
	Håll barn på avständ från batterier och syror
	Risk för explosion
	Eld, gnistor, öppet ljus och rökning förbjuden
	Frätningsrisk

	Första hjälpen
	Varningshänvisning
	Avfallshantering
Pb	Kasta inte batterier i soptunnan

Pb

⚠️ Fara

Risk för explosion. Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindning.

Risk för skada. Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

Sätta i och ansluta batteriet

→ Skruva bort lässkruven till batteriskyddet.
→ Sväng batteriskyddet bakåt.
→ Skjut skyddet på batterifacket åt vänster och sväng det neråt.
→ Drag batterifacket bakåt.

→ Ställ batterier i lådan till batterifacket.
→ Förbind poler med medföljande anslutningskablar.

⚠ Varning

Ge akt på att polerna ansluts korrekt.

→ Kläm fast medföljande anslutningskabel på de fortfarande fria batteripolerna (+) och (-).
→ Skjut batterifacket framåt.
→ Haka fast spärren till batterifacket.

⚠ Varning

Ladda upp batteri före idrifttagningen.

Ladda batteriet

→ Blinkar ljusstaplarna på batterikontrollens vänstra sida så kör maskinen direkt till uppladdningsstationen, undvik därvid stigningar.

⚠️ Fara

Risk för skada på grund av elektrisk stöt. Ge akt på strömledningar och säkringar - se "Laddningsaggregat".

Använd endast uppladdningsaggregatet i utrymmen med tillräcklig ventilation!

Anvisning

Uppladdningen tar genomsnittligt ca. 10 timmar.

Rekommenderade uppladdningsaggregat (passande för respektive batterier som används) regleras elektroniskt och avslutar uppladdningen självständigt.

⚠️ Fara

Explosionsrisk. Laddning av våtbatterier får endast ske med öppet batteriskydd.

→ Skruva bort lässkruven till batteriskyddet.
→ Sväng batteriskyddet bakåt.
→ Drag bort batterikontakter och förbind med laddkabel.
→ Anslut laddningsaggregatet till nätet och starta det.

Efter uppladdningen

→ Koppla från uppladdningsaggregatet och dra ut nätkontakten.
→ Dra ur batterikabeln från laddningskabeln och anslut till aggregatet.
→ Sväng batteriskyddet framåt och drag fast lässkruven.

Extra för batterier med lågt servicebehov (våtbatterier):

→ Fyll på destillerat vatten en timme före uppladdningens slut, ge akt på korrekt syranivå. Batteriet har motsvarande märkning. Vid slutet av laddningsförloppet måste alla celler gasa.

⚠️ Fara

Frätningsrisk!

• Om vatten fylls på när batteriet är urladdat kan syra läcka ut!
• Använd skyddsglasögon och beakta föreskrifterna när du hanterar batterisyra för att undvika att skador uppstår eller kläder förstörs.
• Skölj genast med mycket vatten vid eventuella syrestänk på hud eller kläder.

Varning

Risk för skada!

• Använd endast destillerat eller avsaltat vatten (EN 50272-T3) till batterierna.
• Använd inga främmande tillsatser (så kallade förbättringsmedel), annars förfaller garantin.

Batteri	Beställningsnr.
3 x 12V/105 A, under-hållsfritt (gel)	6.654-141.0

Rekommenderade laddningsaggregat

Laddare	Beställningsnr.
36V, för underhållsfria batterier	6.654-229.0

Batterier och uppladdningsaggregat kan köpas i fackhandeln.

Maximala dimensioner för batterier

Längd	Bredd	Höjd
406 mm	533 mm	432 mm

Ska våtbatterier användas måste följande beaktas:

– De maximala batterimåtten måste följas.
- Vid uppladdning av våtbatterier måste batteriskyddet öppnas.
- Beakta tillverkarens föreskrifter vid uppladdning av våtbatterier.

Ta ur batterier

→ Skruva bort lässkruven till batteriskyddet.
→ Sväng batteriskyddet bakåt.
→ Skjut skyddet på batterifacket åt vänster och sväng det neråt.
→ Drag batterifacket bakåt.
→ Koppla bort kabel från batteriets minuspol.
→ Koppla bort övriga kablar från batteriet.
→ Ta ur batteriet.
→ Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Skjuta maskinen

När maskinen är parkerad gör en elektrisk parkeringsbroms att den inte kan rulla iväg. Om maskinen skall kunna skjutas måste parkeringsbromsen släppas.

→ Tryck frisläppningsspaken neråt för att släppa bromsen.

⚠️ Fara

Risk för olycka på grund av att maskinen rullar iväg. När maskinen inte ska skjutas mer måste spaken ovillkorligen ställas i övre läge så att parkeringsbromsen åter aktiveras.

Lasta av

Observera

För omedelbar urdrifttagning av samtliga funktioner; tag foten från körpedalen, tryck på nödstoppknappen och vrid nyckelreglaget till position "0".

→ Lossa skruvar och tag bort träbox.
→ Klipp av förpackningsbandet av plast och ta bort folien.
→ Tag bort fixeringen på däcken.

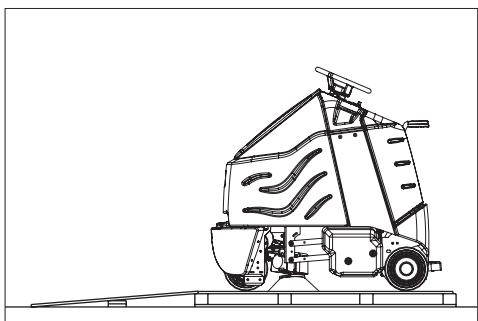

→ Lägg medföljande träplanka som ramp på pallen, på aggregatets baksida, och skruva fast med skruvar.

→ Tag bort klossar bakom båda bakhjulen.
→ Öppna batteriskyddet och tag ut ratten.
→ Sätt ratten på plats och rikta in framhjulen.
→ Lyft bort ratten, rikta in och sätt tillbaka.
→ Fäst ratten med medföljande mutter.
→ Sätt i skyddet i ratten.
→ På aggregat utan batteri: Sätt i batteri.
→ Förbind batterikontakt med aggregatet.
→ Kliv upp på arbetsytan och håll säkerhetspedalen nedtryckt med hjälp av vänsterfoten.
→ Frigör nöd-stopp-knappen genom att vrida den.
→ Ställ nyckelbrytaren på "1".
→ Ställ in körriktning bakåt med körriktningsomkopplaren på kontrollpanelen.
→ Välj lägsta hastighet med reglaget för hastighetsval.
→ Tryck på upplåsningsknappen.
→ Tryck försiktigt på körpedalen för att fara och kör långsamt ner från pallen.
→ Ställ nyckelbrytaren på "0".
→ Sätt navkapslar på bakhjulen.

Drift

Observera

För omedelbar urdrifttagning av samtliga funktioner; tag foten från körpedalen, tryck på nödstoppknappen och vrid nyckelreglaget till position "0".

→ Utför underhållsarbete "dagligen/före uppstart" (se kapitel "Underhåll och service").

Kontrollera parkeringsbromsen

⚠️ Fara

Risk för olycksfall. Parkeringsbromsens funktion måste kontrolleras före varje körning.

→ Ställ nyckelbrytaren på "0".
→ Tryck på nödstoppsknappen.

Kan maskinen skjutas manuellt så fungerar inte parkeringsbromsen.

→ Tryck frisläppningsspaken till parke-ringsbromsen uppåt.

Kan man fortfaranda skjuta maskinen manuellt så är parkeringsbromsen defekt. Ställ ner maskinen och kontakta kundservice.

Bromsa

⚠️ Fara

Risk för olycksfall. Har maskinen inte till-räcklig bromsverkan vid körning i nedåtgående riktning så tryck på nödstoppsknappen:

Körning

Kör några gånger på fri yta i början för att lära känna maskinen.

⚠️ Fara

Risk för vältning vid alltför starka stigningar.

→ Kör endast stigningar på upp till 10% i fartriktning.
Risk för vältning vid hög fart i kurvor.
Sladdrisk på vått golv.
→ Kör långsamt i kurvor.
Risk för vältning på instabila underlag.
→ Använd maskinen bara på fasta underlag.
Risk för vältning vid för stark sidvärtes lutning.
→ Körning i rät vinkel mot körriktningen på stigningar får bara ske med en lutning på högst 10%.
→ Kliv upp på arbetsytan och håll säkerhetspedalen nedtryckt med hjälp av vänsterfoten.
→ Tryck inte på körpedalen.
→ Frigör nöd-stopp-knappen genom att vrida den.
→ Ställ nyckelbrytaren på "1".
→ Ställ in körriktning med körriktningsom-kopplaren på kontrollpanelen.
→ Välj hastighet med reglaget för hastighetsval (3 steg).
→ Tryck på upplåsningsknappen.
→ Tryck försiktigt på körpedalen för att fara.

Anvisning

Körriktningen kan även ändras under färd. Genom att köra fram och tillbaka flera gånger kan även kraftigt nedsmutsade ytor rengöras.

Överbelstning

Vid överbelastning kopplas motorn från efter en viss tid.

→ Låt maskinen svalna under minst 15 minuter.
→ Tryck åter in säkring för körning på manöverpanelen.

Suga

→ Före sugning tas grövre smuts, trådar och snören bort från den yta som ska rengöras så att materialet inte kan fastna i borstarna.

⚠ Varning!

Risk för skada på golvbeläggning. Låt inte maskinen arbeta stillastående. Höj och sänk sug-/borsthuvud endast under färd. Stanna inte med nedsänkt borst-/sughuvud.

→ Förflytta spak för höjning/sänkning av borst-/sugenhet neråt - sidoborste och borst-/sughuvud sänks ner. Borstdrift och sugturbin startar så snart borst-sugenheten sänks ner.
→ Tryck på körpedalen och kör ut på den yta som skall rengöras.

Observera

Vid rengöring rekommenderas hastighetsnivå 2. Hastighetsnivå 3 är endast avsedd för transportkörning.

→ Välj hastighet med reglaget för hastighetsval.

Avsluta sugning

→ Förflytta spak för höjning/sänkning av borst-/sugenhet uppåt och haka fast åt vänster - sidoborste och borst-/sughuvud lyfts upp och stängs av.

Ta ur drift

→ Ställ maskinen på ett jämnt underlag.
→ Vrid nyckelreglaget till "0" och drag ur nyckeln.
→ Utför underhållsarbete "dagligen/efter avslutat arbete" (se kapitel "Underhåll och service").
→ Säkra maskinen mot rullning med kilar.

Transport

⚠️ Fara

Risk för skada! Vid på- eller avlastning får maskinen bara köras i lutningar på max. 10%. Kör långsamt.

Varning

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

→ Tag bort sugskena, borstar och sprutskydd från maskinen.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Risk för person och egendomsskada! Observera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️ Fara

Risk för skada! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten.

Underhållsschema

Dagligen

Före ibruktagning:

→ Kontrollera däckens kondition.
→ Kontrollera om det inre locket i filterkammaren sluter tätt.
→ Kontrollera om det finns smutsavlagringar i sugslangen, rengör vid behov.
→ Kontrollera att sugslangens stickanslutningar är täta.
→ Kontrollera att säkerhetspedal, kör- pedal och ratt fungerar korrekt.
→ Kontrollera syranivån hos våtbatterier, fyll på destillerat vatten vid behov.
→ Kontrollera hur full filterpåsen är, byt den vid behov.

Efter arbetets slut:

→ Rengör borstarna och kontrollera om de är slitna.
Borststråna är slitna när de nätt samma längd som de gula stråna.
→ Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.
→ Undersök maskinen utvändigt med avseende på skador.
→ Ladda batterierna.

→ Rengör batteriöversidan.
→ Kontrollera syratätheten hos våtbatterier.
→ Kontrollera att batterikabeln sitter fast ordentligt.

Var 100:e drifttimme

→ Rengör batteriutrymmet och höljet.
→ Kontrollera drivkedjans sträckning (se "Underhållsarbeten").
→ Kontrollera om drivkedjan uppvisar tecken på slitage.
→ Kontrollera inställningen av borst-/sug-huvudet.

Var 200:e drifttimme

→ Kontrollera parkeringsbromsen. *
→ Kontrollera slitage och sträckning hos kedjor, vajrar och brytrullar för upphöjningen av borst- och sughuvudet. *
→ Kontrollera alla motorer med avseende på slitage på kolborstar och kommutatorer. *
→ Kontrollera sträckningsanordningen för styrkedjorna. *

* Utförs av kundservice.

Underhållsarbeten

Underhållskontrakt

För säker drift av maskinen kan service-kontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Byta filterpåse

1 Filterpåse
2 Filterpåse
3 Anslutningsrör
4 Inre lock filterkammare
5 Lock filterkammare

→ Öppna båda locken på filterkammaren.
→ Öppna dragkedjan på filtersäcken.
→ Drag bort den fulla filterpåsen från anslutningsfästet.
→ Tag filterpåsen ur filtersäcken och kasta den.
→ Rengör filterkammaren om detta behövs.
→ Om det behövs så drag bort filtersäcken från ansutningsfästet och skaka ur, eller rengör, den.

1 Förvaringsfack för filterpåsar

→ Tag fram en ny filterpåse, finns i förvaringsfacket i locket, och lägg den i filtersäcken.
→ Skjut öppningen på filterpåsen över anslutningsfästet.
→ Stäng dragkedjan på filtersäcken.
→ Stäng båda locken på filterkammaren.

Byta borstvalsar

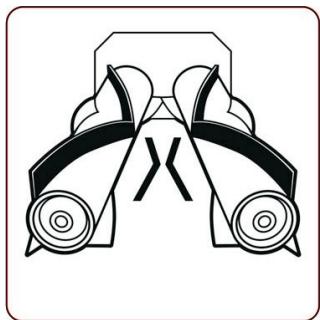

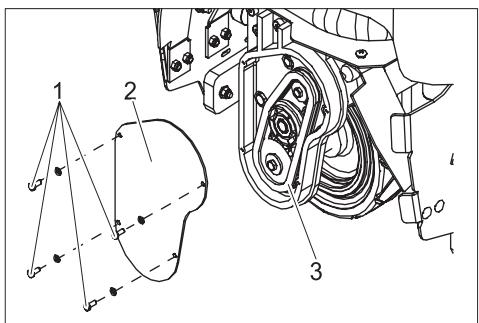

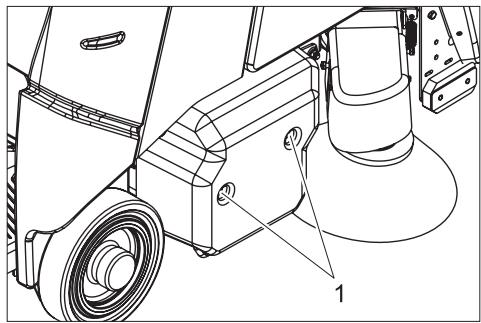

→ Tag bort båda skruvarna till skyddet på maskinens högersida.
→ Tag bort skyddet.

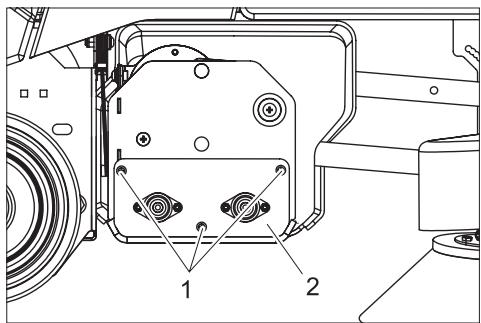

→ Skruva bort skruvarna som håller lager-skölden.
→ Drag bort lagerskölden.
→ Drag ut borstar.

→ Skjut in nya borstar och vrid tills griparen hakar fast. Borstarnas inställning måste motsvara bilden ovan.
→ Återmontera lagersköld och skydd.

Kontrollera inställning av borst-/sughuvud

→ Kör maskinen på hårt, plant golv (inte på matta).
→ Låt maskinen arbeta stillastående, med nedsänkt borst-/sughuvud, under 30 sekunder. (Tryck försiktigt på färdpedalen så att borstarna arbetar utan att maskinen förflyttas).
→ Höj borst-/sughuvud och kör fram ca. en meter.
→ Borstarna har efterlämnat ett mönster på golvet. Bedöm mönstret med bilden nedan som mall:

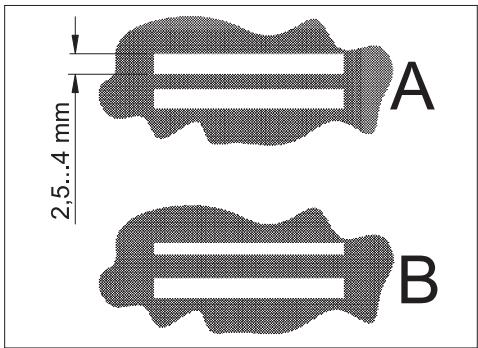

A Båda borstarna efterlämnar mönster som är lika breda - borst-/ sughuvudet är inställt parallellt med golvet.
B Borstarna efterlämnar mönster som är olika breda - borst-/ sughuvudet måste justeras.

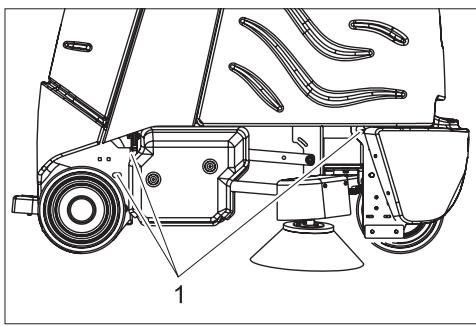

Justera inställning borst-/sughuvud

→ Lossa skruv på båda sidor, förskjut i det avlånga hålet och drag fast igen.
- Förstora de bakre borstarnas anläggningsyta - förskjut skruvarna framåt.
- Förstora de främre borstarnas anläggningsyta - förskjut skruvarna bakåt.

Byta sidoborste

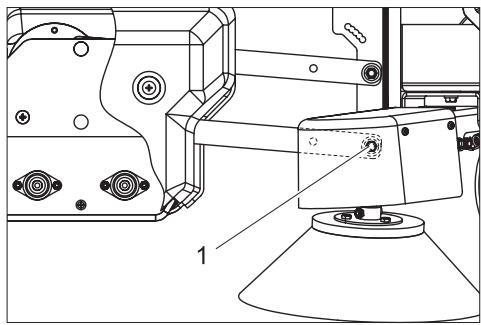

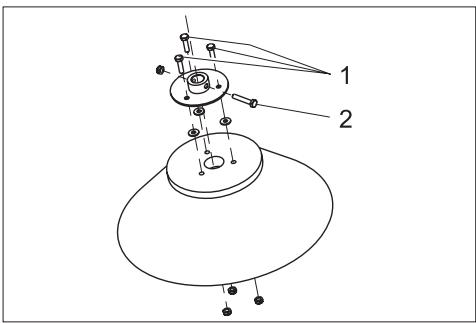

1 Fästskruv fläns
2 Fästskruv borste

→ Skruva ur fästskruv fläns och drag bort borste och fläns från drivaxeln.
→ Skruva ur fästskruvar borste och skilj borste från fläns.
→ Ny borste monteras i omvänd ordningsföljd.

Kontrollera drivkedjan

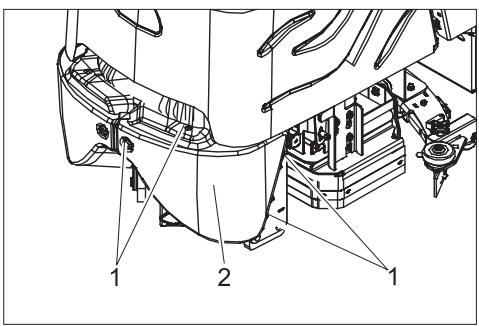

1 Skruv
2 Frontinklädnaden
→ Skruva bort skruvar.
→ Lyft av frontinklädnaden.

→ Skruva bort skruvar.
→ Tag av lock.
→ Kontrollera om det finns slitage på drivkedja och drev.

Störningar

⚠️ Fara

Risk för skada! Ställ nyckelbrytaren på "0" innan arbeten göres på maskinen och tag ur nyckeln. Drag ur batterikontakten. Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

Störning	Åtgård	Av vem
Maskinen startar inte	Anslut batteristickkontakt till maskinen.	Operatör
	Frigör nöd-stopp-knappen genom att vrida den.	Operatör
	Batterikapacitet uttömd, ladda batteri.	Operatör
	Kontrollera att batterikabeln sitter korrekt.	Operatör
	Kontrollera om batterikabeln är rostangripen, rengör vid behov.	Operatör
Maskinen kör inte eller enbart långsamt	Tryck på upplåsningsknappen.	Operatör
	Åtgärda säkring för drivning	Operatör
	Parkeringsbromsen är deaktiverad, tryck frisläppningsspaken uppåt för att aktivera bromsen.	Operatör
	Släpp körpedalen, vrid nyckeln till "0", sedan till "1", tryck ner säkerhetspedalen, tryck på upplåsningsknappen, tryck ner körpedalen.	Operatör
	Styrning överhettadStäng av maskinen och låt den kylas av	Operatör
	Batterikapacitet uttömd, ladda batteri.	Operatör
Maskinen bromsar inte	Parkeringsbromsen är deaktiverad, tryck frisläppningsspaken uppåt för att aktivera bromsen.	Operatör
Borstar i borst-/sughuvud arbetar inte	Åtgärda säkring för borstvalsdrift.	Operatör
	Kontrollera om främmande material blockerar borstarna och tag i så fall bort detta.	Operatör
Sidoborste arbetar inte	Åtgärda säkring för sidoborstdrift.	Operatör
Borstar roterar långsamt	Batterikapacitet uttömd, ladda batteri.	Operatör
Sugturbin arbetar inte	Åtgärda säkring för sugturbin.	Operatör
	Batterikapacitet uttömd, ladda batteri.	Operatör
	Filterpåse full, indikering filterpåse full lyser. Byt filterpåse	Operatör
Dålig dammuppsugning	Sugslang/sugkanal tilltäppt, gör ren sugslang/sugkanal.	Operatör
	Batterikapacitet uttömd, ladda batteri.	Operatör
	Filterpåse full, byt filterpåse	Operatör

Tillbehör

Beteckning	Artikelnr.
Filterpåse, tio stycken	8.600-121.0
Batteribytessats innehållande: Batterilåda, kabelsats, låsset, två transportvagnar	8.601-121.0
Batteri 12V/105 A, underhållsfritt (gel), tre stycken krävs	6.654-141.0
Laddare 36V, för underhållsfria batterier	6.654-229.0

Tekniska data

Effekt
Märkspänning	V	36
Batterikapacitet	Ah (5h)	105
Mellersta effektupptagning	W	1475
Motoreffekt (märkeffekt)	W	560
Borstar
Arbetsbredd	mm	800
Bred valsborste	mm	710
Diameter valsborste	mm	100
Varvtal valsborste	1/min	1750
Effekt valsborstdrift	W	570
Diameter sidoborste	mm	300
Varvtal sidoborste	1/min	85
Effekt sidoborstdrift	W	32
Suga
Sugeffekt, luftmängd	l/s	45
Sugeffekt, undertryck	kPa	4,0
Sugmotoreffekt	W	550
Volym filterpåse	l	35
Mått och vikt
Körhastighet (max.)	km/t	5,6
Lutningsgrad (max.)	%	10
Teoretisk yteffekt	m^2/t	3270
Längd	mm	1330
Bredd	mm	927
Höjd	mm	1285
Tillåten totalvikt	kg	451
Transportvikt	kg	376
Ytbelastning	kPa	544
Beräknade värden enligt EN 60335-2-72
Totalvärde svängning armar	m/s^2	<2,5
Totalvärde svängning fötter	m/s^2	<2,5
Osäkerhet K	m/s^2	0,5
Ljudtrycksnivå L_pA	dB(A)	62

Reservdelar

• Endast av tillverkaren godkända tillbehör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning.
• I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.
• Ytterligare information om reservdelar hittas under service på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

CE-försäkran

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Mattsug Typ: 1.011-xxx

Undertecknade agerar på order av och med fullmakt från företagsledningen.

Sisällysluettelo
