| Tipo di prodotto | Aspiratore industriale spazzatrice semovente per moquette |
| Marca | KARCHER |
| Modello | CV 85 2 RS |
| Tensione nominale | 36 V |
| Capacità della batteria | 105 Ah (5h) |
| Potenza assorbita media | 1475 W |
| Larghezza di lavoro | 800 mm |
| Diametro spazzola rotante | 100 mm |
| Velocità di rotazione spazzole rotanti | 1750 tr/min |
| Diametro spazzola laterale | 300 mm |
| Velocità di rotazione spazzola laterale | 85 tr/min |
| Portata d'aria di aspirazione | 45 l/s |
| Depressione massima | 4,0 kPa |
| Volume del sacco filtrante | 35 L |
| Velocità di spostamento massima | 5,6 km/h |
| Pendenza massima ammissibile | 10% |
| Dimensioni (L x l x h) | 1330 × 927 × 1285 mm |
| Peso totale ammissibile | 451 kg |
| Livello di pressione sonora | 62 dB(A) |
| Superficie teorica pulibile | 3270 m²/h |
| Alimentazione | Batteria 36 V (non inclusa) |
| Funzioni principali | Aspirazione e spazzatura di moquette, semovente |
| Dispositivi di sicurezza | Pulsante di arresto di emergenza, pedale di sicurezza, freno di stazionamento elettrico |
| Manutenzione ordinaria | Svuotamento del sacco filtrante, pulizia delle spazzole, controllo del livello dell'acido (batteria umida) |
| Ricambi e riparabilità | Ricambi originali disponibili tramite servizio post-vendita KARCHER o sul sito www.kaercher.com |
Domande frequenti - CV 85 2 RS KARCHER
Domande degli utenti su CV 85 2 RS KARCHER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere industriale in formato PDF gratuitamente! Trova il tuo manuale CV 85 2 RS - KARCHER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CV 85 2 RS del marchio KARCHER.
MANUALE UTENTE CV 85 2 RS KARCHER
Risque d'endommagement!
Prima di utilizzare l'apparecchio per la prima volta, leggere le
presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

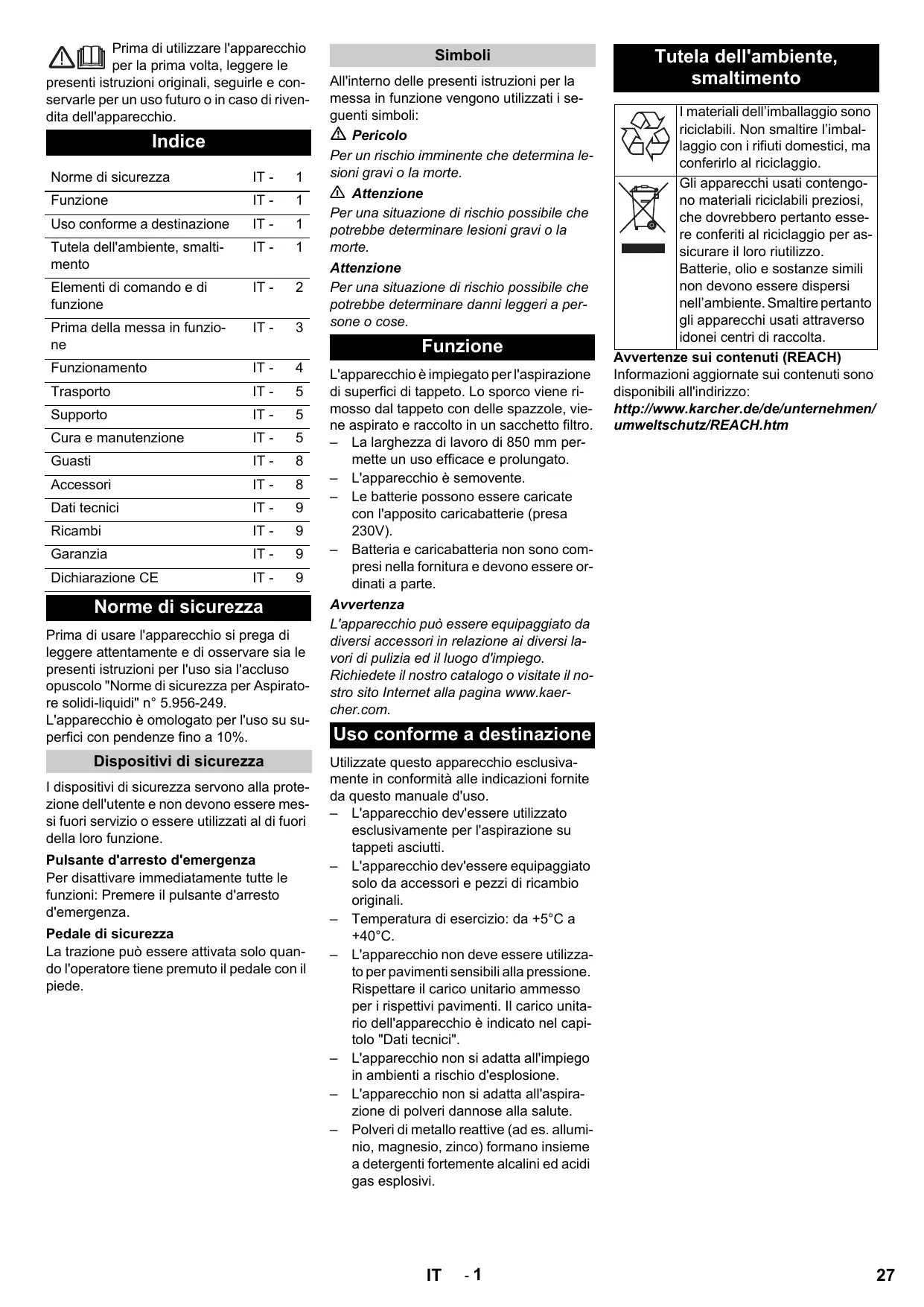

Indice
| Norme di sicurezza | IT - | 1 |
| Funzione | IT - | 1 |
| Uso conforme a destinazione | IT - | 1 |
| Tutela dell'ambiente, smaltimento | IT - | 1 |
| Elementi di comando e di funzione | IT - | 2 |
| Prima della messa in funzione | IT - | 3 |
| Funzionamento | IT - | 4 |
| Trasporto | IT - | 5 |
| Supporto | IT - | 5 |
| Cura e manutenzione | IT - | 5 |
| Guasti | IT - | 8 |
| Accessori | IT - | 8 |
| Dati tecnici | IT - | 9 |
| Ricambi | IT - | 9 |
| Garanzia | IT - | 9 |
| Dichiarazione CE | IT - | 9 |
Norme di sicurezza
Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per Aspiratore solidi-liquidi" n° 5.956-249. L'apparecchio è omologato per l'uso su superfici con pendenze fino a 10%.
Dispositivi di sicurezza
I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.
Per disattivare immediatamente tutte le funzioni: Premere il pulsante d'arresto d'emergenza.
Pedale di sicurezza
La trazione può essere attivata solo quando l'operatore tiene premuto il pedale con il piede.
Simboli
All'interno delle presenti istruzioni per la messa in funzione vengono utilizzati i seguenti simboli:
⚠️ Pericolo
Per un rischio imminente che determina lesioni gravi o la morte.
⚠ Attenzione
Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.
Attenzione
Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.
Funzione
L'apparecchio è impiegato per l'aspirazione di superfici di tappeto. Lo sporco viene rimosso dal tappeto con delle spazzole, viene aspirato e raccolto in un sacchetto filtro.
- La larghezza di lavoro di 850 mm permette un uso efficace e prolungato.
– L'apparecchio è semovente. - Le batterie possono essere caricate con l'apposito caricabatterie (presa 230V).
- Batteria e caricabatteria non sono compresi nella fornitura e devono essere ordinati a parte.
Avvertenza
L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi lavori di pulizia ed il luogo d'impiego.
Richiedete il nostro catalogo o visitate il nostro sito Internet alla pagina www.kaercher.com.
Uso conforme a destinazione
Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.
- L'apparecchio dev'essere utilizzato esclusivamente per l'aspirazione su tappeti asciutti.
- L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali.
- Temperatura di esercizio: da +5°C a +40°C.
- L'apparecchio non deve essere utilizzato per pavimenti sensibili alla pressione. Rispettare il carico unitario ammesso per i rispettivi pavimenti. Il carico unitario dell'apparecchio è indicato nel capitolo "Dati tecnici".
- L'apparecchio non si adatta all'impiego in ambienti a rischio d'esplosione.
- L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute.
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) formano insieme a detergenti fortemente alcalini ed acidi gas esplosivi.
Tutela dell'ambiente, smaltimento
I materiali dell'imballaggio sono riciclabili. Non smaltire l'imballaggio con i rifiuti domestici, ma conferirlo al riciclaggio.
Gli apparecchi usati contengono materiali riciclabili preziosi, che dovrebbero pertanto essere conferiti al riciclaggio per assicurare il loro riutilizzo.
Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Smaltire pertanto gli apparecchi usati attraverso idonei centri di raccolta.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
1 Spina della batteria
2 Batteria
3 Dispositivo di bloccaggio inserto batteria
4 Inserto batteria
5 Sacchetto filtro
6 Sacchetto filtro
7 nipplo di raccordo
8 Coperchio interno della camera filtro
9 Coperchio camera filtro
10 Leva di sblocco freno di stazionamento
11 Spazzola laterale
12 Unità spazzole/Testa di aspirazione
13 Leva Sollevare/Abbassare unità spazzole/di aspirazione
14 Acceleratore
15 Superficie piana per operatore
16 Pedale di sicurezza
17 Coperchio della batteria
18 Tappo a vite copertura della batteria
19 Volante
20 Quadro di comando
1 Interruttore a chiave
2 Pulsante di sblocco
3 Interruttore "Direzione di marcia"
4 Interruttore velocità
5 Clacson
6 Pulsante d'arresto d'emergenza
7 Indicatore di controllo batteria
8 Fusibile trazione
9 Fusibile unità di controllo
10 Fusibile trasmissione spazzole laterali
11 Fusibile trazione rullo della spazzola
12 Fusibile turbina di aspirazione
13 Indicatore sacchetto filtro pieno
14 Contatore ore di funzionamento
Prima della messa in funzione
Batterie
Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:
| Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'apparecchio | |
| Indossare una protezione per gli occhi | |
| Tenere l'acido e le batterie fuori dalla portata dei bambini | |
| Rischio di esplosioni | |
| Vietato accendere fuochi, fare scintille, usare fiamme libere e fu-mare |
| Pericolo di ustioni chimiche | |
| Pronto soccorso | |
| Avviso di pericolo | |
| Smaltimento | |
| Non gettare la batteria nei rifiuti domestici |
⚠️ Pericolo
Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.
Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.
→ Svitare il tappo a vite della copertura della batteria.
→ Inclinare indietro la copertura della batteria all'indietro.
→ Spostare il dispositivo di chiusura dell'inserto della batteria verso sinistra ed abbassare.
→ Tirare indietro l'inserto della batteria.
→ Introdurre le batteria nell'alloggiamento dell'inserto.
→ Collegare i poli con il cavo di collegamento in dotazione.
Attenzione
Verificare la corretta polarizzazione.
→ Serrare il cavo di collegamento fornito ai poli (+) e (-) della batteria ancora liberi.
→ Spingere in avanti l'inserto per le batterie.
→ Agganciare il dispositivo di bloccaggio dell'inserto per le batterie.
Attenzione
Caricare la batteria prima della messa in funzione dell'apparecchio.
Carica della batteria
→ Nel caso in cui lampeggino le barre luminose sulla sinistra dell'indicatore di controllo delle batterie, guidare l'apparecchio direttamente alla stazione di carica evitando le pendenze.
⚠️ Pericolo
Pericolo di scosse elettriche. Fare attenzione alla rete elettrica e alla protezione - vedi "Caricabatterie".
Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati!
Avvertenza
Il tempo medio di ricarica equivale a ca. 10 ore.
I caricabatterie raccomandati dalla Kärcher (conformi alle batterie utilizzate) dispongono di un comando elettronico e terminano automaticamente la ricarica.
⚠️ Pericolo
Rischio di esplosioni. Il caricamento di batterie con liquido è consentito solo con co-perchio aperto.
→ Svitare il tappo a vite della copertura della batteria.
→ Inclinare indietro la copertura della batteria all'indietro.
→ Staccare la spina della batteria e collegarla al cavo di caricamento.
→ Collegare il caricabatterie alla rete e accenderlo.
A ricarica terminata
→ Spegnere il caricabatterie e staccare la spina.
→ Staccare il cavo della batteria dal cavo di caricamento e collegarlo all'apparecchio.
→ Spostare in avanti la copertura delle batterie e stringere il tappo di chiusura a vite.
Inoltre per le batterie soggette a poca manutenzione (batterie con liquido):
→ Aggiungere acqua distillata un'ora prima del termine della ricarica e verificare regolarmente il giusto livello di acido. Le batterie sono adeguatamente contrassegnate. Al termine della ricarica tutti gli elementi della batteria devono erogare gas.
⚠️ Pericolo
Pericolo di ustioni chimiche!
- Il rabbocco di acqua allo stato scarico della batteria può provocare la fuoriuscita di acido!
- Durante l'impiego di acido da batteria indossare occhiali di protezione ed osservare le indicazioni in modo da evitare ferite o danneggiamenti dell'abbigliamento.
- Sciacquare immediatamente eventuali schizzi di acido sulla cute o sull'abbigliamento con acqua abbondante.
Attenzione
Rischio di danneggiamento!
- Utilizzare solo acqua distillata o desali-nizzata (EN 50272-T3) per rabboccare la batteria.
- Non utilizzare additivi estranei (cosiddetti agenti di miglioramento), in quanto decadrebbe ogni garanzia.
Batterie consigliate
| Batteria | Codice N° |
| 3 x 12V/105 A, priva di manutenzione (gel) | 6.654-141.0 |
Caricabatterie consigliati
| Caricabatterie | Codice N° |
| 36V, per batterie prive di manutenzione | 6.654-229.0 |
Sia le batterie che i caricabatteria sono acquistabili nei negozi specializzati.
Dimensioni massime della batteria
| Lunghezza | Larghezza | Altezza |
| 406 mm | 533 mm | 432 mm |
Nel caso in cui si debbano impiegare batterie a liquido è necessario rispettare quanto segue:
- Rispettare le dimensioni massime della batteria.
- Durante la ricarica di batterie a liquido è necessario aprire la copertura delle batterie.
- Seguire le disposizioni del produttore per quanto riguarda la ricarica di batterie umide.
→ Svitare il tappo a vite della copertura della batteria.
→ Inclinare indietro la copertura della batteria all'indietro.
→ Spostare il dispositivo di chiusura dell'inserto della batteria verso sinistra ed abbassare.
→ Tirare indietro l'inserto della batteria.
→ Scollegare il cavo dal polo negativo della batteria.
→ Scollegare i cavi residui dalle batterie.
→ Estrarre le batterie.
→ Smaltire le batterie scariche in conformità alle disposizioni in vigore.
Spingere l'apparecchio
Quando l'apparecchio è fermo è bloccato da un freno di stazionamento elettrico che ne impedisce lo spostamento involontario. Per spingere l'apparecchio è necessario sbloccare il freno di stazionamento.
→ Per sbloccare il freno di stazionamento è necessario premere verso il basso la leva di sblocco.
⚠️ Pericolo
Rischio di incidenti in caso di spostamento involontario dell'apparecchio. Al termine della procedura di spostamento è assolutamente necessario posizionare la leva di sblocco in avanti ed attivare nuovamente il freno di stazionamento.

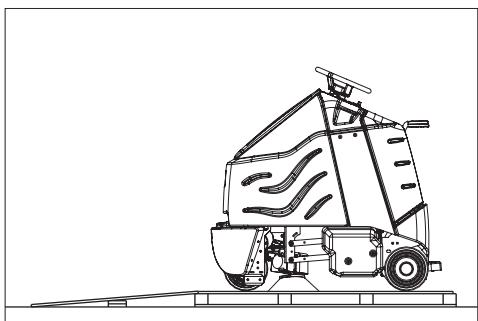

Operazione di scarico
Avvertenza
Per un'immediata interruzione di tutte le funzioni, sollevare il piede dal pedale di guida, premere il pulsante d'arresto d'emergenza e girare l'interruttore a chiave in posizione „0“.
→ Allentare le viti e rimuovere la gabbia di legno.
→ Tagliare il nastro da imballo di plastica e togliere la pellicola.
→ Rimuovere i fissaggi dalle ruote.
→ Collocare il pannello di legno in dotazione sul lato posteriore dell'apparecchio, come rampa, e fissarlo con viti.
→ Togliere i cunei dalle due ruote posteriori.
→ Aprire il coperchio della batteria ed estrarre il volante.
→ Introdurre il volante e orientare in modo diritto la ruota anteriore.
→ Rimuovere il volante, allinearlo e reintrodurlo.
→ Fissare il volante con il dado compreso nella fornitura.
→ Introdurre la copertura nel volante.
→ Per gli apparecchi senza batteria: montare le batterie.
→ Collegare la spina della batteria all'apparecchio.
→ Salire sulla superficie piana e tenere premuto con il piede sinistro il pedale di sicurezza.
→ Sbloccare il pulsante d'arresto d'emergenza girandolo.
→ Posizionare l'interruttore a chiave in posizione „1“.
→ Impostare la retromarcia tramite l'inter-ruttore "Direzione di marcia" posto sul quadro di comando.
→ Selezionare il campo di velocità più basso con l'interruttore Velocità.
→ Premere il pulsante di sblocco.
→ Per avanzare premere con attenzione l'ecceleratore e scendere lentamente dal pallet.
→ Posizionare l'interruttore a chiave in posizione „0“.
→ Applicare i coprimozzi alle ruote posteriori.
Funzionamento
Avvertenza
Per un'immediata interruzione di tutte le funzioni, sollevare il piede dal pedale di guida, premere il pulsante d'arresto d'emergenza e girare l'interruttore a chiave in posizione „0“.
→ I lavori di manutenzione vanno effettuati "ogni giorno/prima della messa in funzione" (vedi capitolo "Cura e manutenzione").
Controllare il freno di stazionamento
⚠️ Pericolo
Rischio di incidenti. Prima di ogni messa in funzione è necessario controllare il freno di stazionamento (superficie piana).
→ Posizionare l'interruttore a chiave in posizione „0“.
→ Premere il pulsante d'arresto d'emergenza.
Nel caso in cui l'apparecchio si possa spostare manualmente, significa che il freno di stazionamento non è funzionante.
→ Sollevare la leva di sblocco del freno di stazionamento.
Nel caso in cui l'apparecchio continui a poter essere spostato manualmente, significa che il freno di stazionamento è difettoso.
Arrestare l'apparecchio e contattare il servizio clienti.
Frenatura
⚠️ Pericolo
Rischio di incidenti. Nel caso in cui l'apparecchio in discesa non presenti un effetto frenante adeguato, premere il tasto di arresto di emergenza:
Guidare
Per conoscere meglio l'apparecchio eseguire alcune prove di guida su un piazzale libero.
⚠️ Pericolo
Rischio di ribaltamento in forte pendenza.
→ Non percorrere pendenze superiori al 10% in senso di marcia.
Rischio di ribaltamento nella guida veloce delle curve.
Rischio di sbandamento su superfici bagnate.
→ Percorrere le curve a velocità ridotta.
Rischio di ribaltamento su terreni instabili.
→ Condurre l'apparecchio solo su pavimentazioni stabili.
Rischio di ribaltamento in caso di inclinazione laterale eccessiva.
→ Percorrere diagonalmente al senso di marcia pendenze non superiori al 10%.
→ Salire sulla superficie piana e tenere premuto con il piede sinistro il pedale di sicurezza.
→ Non premere il pedale di avanzamento.
→ Sbloccare il pulsante d'arresto d'emergenza girandolo.
→ Posizionare l'interruttore a chiave in posizione „1“.
→ Impostare la direzione di guida tramite l'interruttore "Senso di marcia" posto sul quadro di comando.
→ Selezionare il campo di velocità con l'interruttore Velocità (3 livelli).
→ Premere il pulsante di sblocco.
→ Per avanzare premere con cautela l'acceleratore.
Avvertenza
Il senso di marcia può essere modificato anche durate la guida. Spostandosi più volte in avanti e indietro è possibile pulire anche zone molto sporche.
Sovraccarico
Un eventuale sovraccarico provoca lo spegnimento del motore dopo un determinato periodo di tempo.
→ Far raffreddare l'apparecchio per almeno 15 min.
→ Reintrodurre il fusibile della trazione sul quadro di comando.
Aspirazione
→ Prima di procedere con l'aspirazione è necessario rimuovere dalla superficie da aspirare lo sporco grossolano, fili e spaghi per impedire che le spazzole si possano impigliare.
⚠ Attenzione!
Pericolo di danneggiamento della superficie da pulire. Non utilizzare l'apparecchio fermandosi a lungo sullo stesso punto. Sollevare ed abbassare la testa di aspirazione/unità spazzole solo durante la guida. Non fermarsi con l'unità spazzole/testa di aspirazione abbassati.
→ Spostare verso il basso la leva Sollevare/Abbassare l'unità spazzole/di aspirazione - La spazzola laterale e l'unità spazzole/testa di aspirazione vengono abbassate.
Il motore delle spazzole e la turbina di aspirazione si avviano non appena si abbassa l'unità spazzole-aspirazione
→ Premere l'acceleratore e spostarlo verso la superficie da pulire.
Avvertenza
Per la pulizia si consiglia il livello di velocità 2. Il livello di velocità 3 è previsto solo per i trasporti.
→ Selezionare il campo di velocità con l'interruttore Velocità.
Terminare l'aspirazione
→ Spostare verso l'alto la leva Sollevare/Abbassare l'unità spazzole/di aspirazione ed agganciare a sinistra - La spazzola laterale e l'unità spazzole/testa di aspirazione vengono sollevate e disattivate.
Messa fuori servizio
→ Depositare la spazzatrice su una superficie piana.
→ Girare la chiave d'avviamento su "0" e togliere la chiave.
→ I lavori di manutenzione vanno effettuati "ogni giorno/dopo l'utilizzo" (vedi capitolo "Cura e manutenzione").
→ Bloccare l'apparecchio con un cuneo in modo che non possa spostarsi accidentalmente.
Trasporto
⚠️ Pericolo
Rischio di lesioni! L'apparecchio può essere impiegato per lo scarico e il carico in pendenze non superiori all'10%. Guidare lentamente.
Attenzione
Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.
→ Rimuovere dall'apparecchio la barra di aspirazione, le spazzole ed il para-spruzzi.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

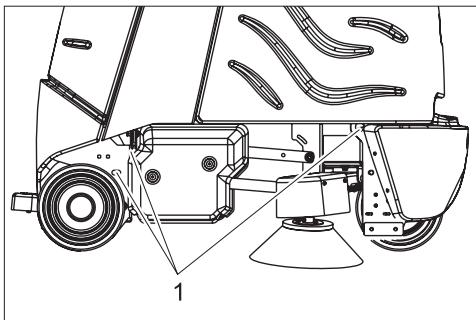

1 Punti di fissaggio
Supporto
Attenzione
Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.
Questo apparecchio può essere conservato solo in ambienti interni.
Cura e manutenzione
⚠️ Pericolo
Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su "0" e togliere la chiave. Staccare la spina della batteria.
Schema di manutenzione
Ogni giorno
Prima della messa in funzione:
→ Controllare lo stato delle ruote.
→ Accertarsi che il coperchio interno della camera filtro si chiuda a tenuta stagna.
→ Accertarsi che il tubo flessibile di aspirazione non sia sporco, eventualmente pulirlo.
→ Accertarsi della tenuta dei collegamenti a spina del tubo flessibile di aspirazione.
→ Accertarsi del corretto funzionamento del pedale di sicurezza, dell'acceleratore e del volante.
→ In caso di batterie a liquido controllare il livello dell'acido ed all'occorrenza aggiungere acqua distillata.
→ Controllare il livello di riempimento del sacchetto filtro ed all'occorrenza sostituirlo.
Dopo la messa in funzione:
→ Controllare lo stato di usura delle spazzole e pulirle.
Le setole sono usurate quando raggiungono la lunghezza delle setole gialle.
→ Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
→ Verificare che esternamente l'apparecchio non sia danneggiato.
→ Caricare le batterie.
Ogni 50 ore di funzionamento
→ Pulire il lato superiore delle batterie.
→ In caso di batterie a liquido controllare la densità dell'acido.
→ Accertarsi che il cavo della batteria sia fissato correttamente.
Ogni 100 ore di funzionamento
→ Pulire il vano delle batterie e l'alloggiamento.
→ Controllare la tensione della catena di azionamento (vedere „Lavori di manutenzione“).
→ Controllare l'usura della catena di azionamento.
→ Verificare l'orientamento dell'unità spazzole/testa di aspirazione.
Ogni 200 ore di funzionamento
→ Controllare il freno di stazionamento. *
→ Controllare le catene, i comandi a cavo e le ruote per il sollevamento delle spazzole-testa di aspirazione e verificare lo stato di usura della spazzola laterale. *
→ Accertarsi che le spazzole di carbone ed il commutatore di tutti i motori non si-ano usurati. *
→ Controllare la pinza di tensione delle catene guida. *
* Intervento ad opera del servizio clienti.
Interventi di manutenzione
Contratto di manutenzione
Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.
Sostituire il sacchetto filtro

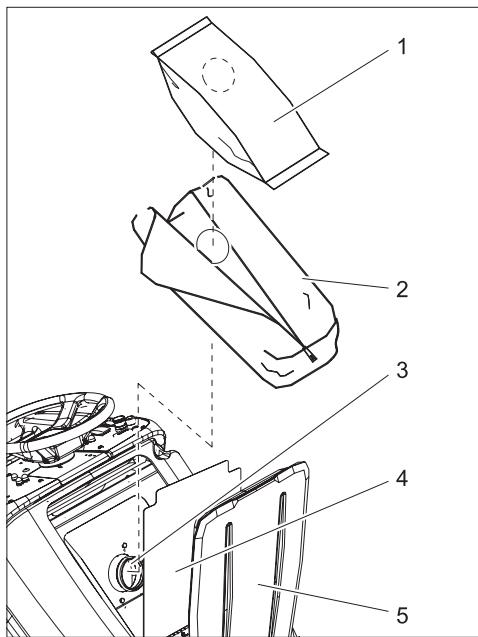

1 Sacchetto filtro
2 Sacchetto filtro
3 nipplo di raccordo
4 Coperchio interno della camera filtro
5 Coperchio camera filtro
→ Aprire i due coperchi della camera filtro.
→ Aprire la cerniera del sacco filtro.
→ Rimuovere il sacchetto filtro pieno dal manicotto di raccordo.
→ Estrarre il sacchetto filtro dal sacco e smaltirlo.
→ All'occorrenza pulire la camera filtro.
→ All'occorrenza rimuovere il sacco filtro dal manicotto di raccordo e scuoterlo o pulirlo.
1 Scomparto scorte per sacchetti filtro
→ Prelevare un nuovo sacchetto filtro dallo scomparto scorte nel coperchio ed introdurlo nel sacco filtro.
→ Spingere l'apertura del sacchetto filtro sul manicotto di raccordo.
→ Chiudere la cerniera del sacco filtro.
→ Chiudere i due coperchi della camera filtro.
Sostituire i rulli delle spazzole

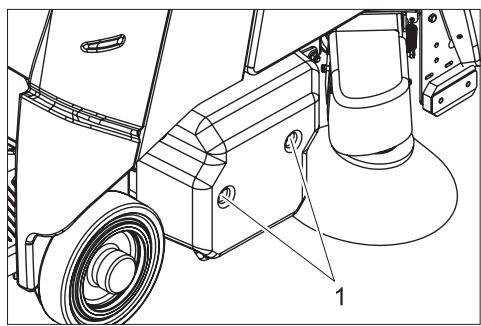

→ Rimuovere le due viti della copertura sul lato destro dell'apparecchio.
→ Togliere la copertura.

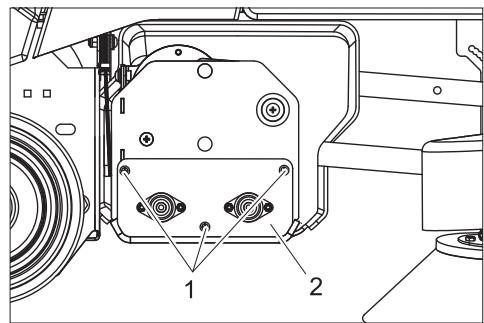

1 Vite
2 Piastra per cuscinetto
→ Svitare le viti per il fissaggio della piastra del cuscinetto.
→ Rimuovere la piastra del cuscinetto.
→ Estrarre le spazzole.

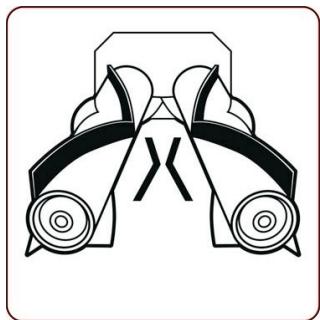

→ Introdurre nuove spazzole e ruotare fino a quando il trascinatore si aggancia. La disposizione delle setole deve corrispondere alla figura in alto.
→ Applicare nuovamente la piastra del cuscinetto e la copertura.
Verificare l'orientamento dell'unità spazzole/testa di aspirazione
→ Spostare l'apparecchio su un fondo resistente e liscio (no tappeto).
→ Far funzionare l'apparecchio con l'unità spazzole/testa di aspirazione per 30 secondi sullo stesso punto. (premere leggermente l'acceleratore in modo tale che le spazzole si mettano in movimento senza che l'apparecchio si sposti).
→ Sollevare l'unità spazzole/testa di aspirazione e spostare in avanti per ca. 1 m.
→ Le spazzole hanno lasciato sul pavimento una traccia. Valutare la traccia secondo la figura in basso:

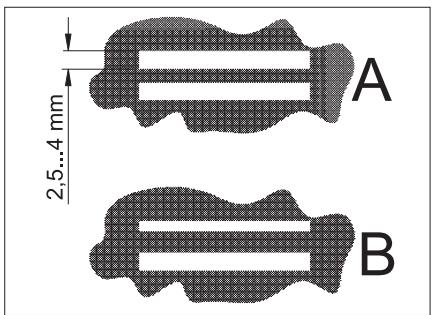

A Le due spazzole creano una traccia dalla stessa larghezza - l'unità spazzole/ testa di aspirazione è orientata parallelamente al pavimento.
B Le spazzole creano delle tracce con diverse larghezze - l'unità spazzole/testa di aspirazione deve essere regolata.

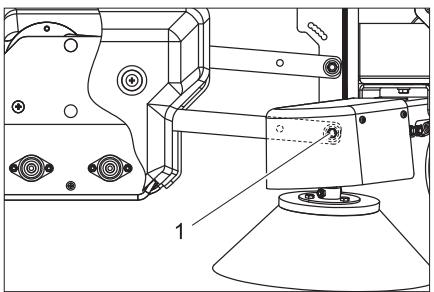

Regolare l'orientamento dell'unità spazzole/testa di aspirazione
→ Allentare la vite sui due lati, spingerla nel foro lungo e stringere nuovamente.
- Ingrandire la superficie di appoggio della spazzola posteriore - spingere le viti in avanti.
- Ingrandire la superficie di appoggio della spazzola anteriore - spingere le viti indietro.
Sostituire la spazzola laterale

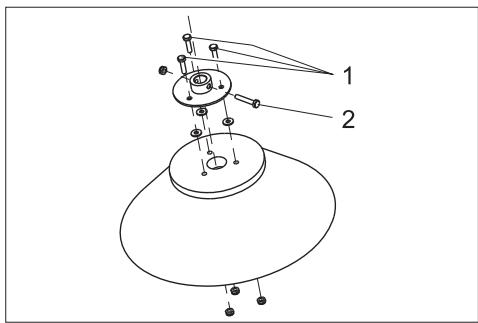

1 Vite di fissaggio flangia
2 Vite di fissaggio spazzola
→ Svitare la vite di fissaggio della flangia e rimuovere la spazzola con la flangia dall'albero di trasmissione.
→ Svitare le viti di fissaggio della spazzola e separare la spazzola dalla flangia.
→ Montare una nuova spazzola nell'ordine inverso.

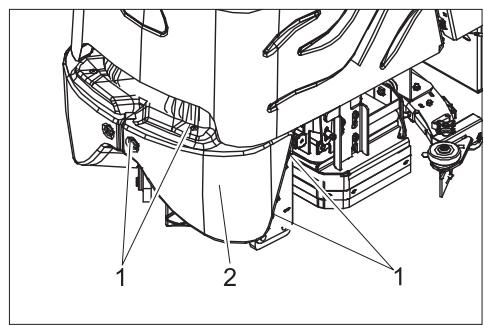

Controllare la catena di azionamento
→ Svitare le viti.
→ Rimuovere il rivestimento frontale.

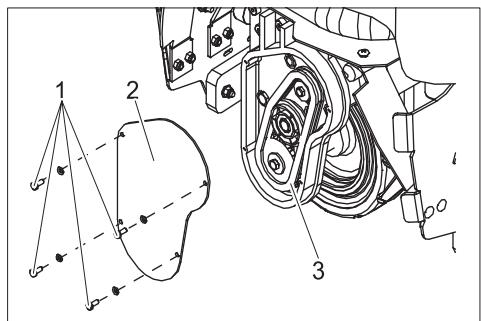

1 Vite
2 Coperchio
3 Catena di azionamento
→ Svitare le viti.
→ Rimuovere il coperchio.
→ Controllare l'usura della catena di azionamento e del pignone.
Guasti
⚠️ Pericolo
Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su "0" e togliere la chiave. Staccare la spina della batteria.
In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.
| Guasto | Rimedio | Persona in-caricata |
| L'apparecchio non si accende | Introdurre nell'apparecchio la spina della batteria. | Utente |
| Sbloccare il pulsante d'arresto d'emergenza girandolo. | Utente | |
| Batteria scarica, caricare la batteria. | Utente | |
| Accertarsi che il cavo della batteria sia posizionato correttamente. | Utente | |
| Accertarsi che il cavo della batteria non sia corroso ed eventualmente sostituirlo. | Utente | |
| L'apparecchio non si sposta o si sposta solo lentamente | Premere il pulsante di sblocco. | Utente |
| Ripristinare il fusibile della trazione | Utente | |
| Freno di stazionamento disattivato, per l'attivazione sollevare la leva di sblocco. | Utente | |
| Rilasciare l'acceleratore, ruotare l'interruttore a chiave su „0“, ruotare l'interruttore a chiave su „1“, premere il pedale di sicurezza, premere il tasto di sblocco, premere l'acceleratore. | Utente | |
| Unità di controllo surriscaldataSpegnere e lasciare raffreddare l'apparecchio | Utente | |
| Batteria scarica, caricare la batteria. | Utente | |
| L'apparecchio non frena | Freno di stazionamento disattivato, per l'attivazione sollevare la leva di sblocco. | Utente |
| Le spazzole nell'unità spazzo-le/testa di aspirazione non fun-zionano | Ripristinare il fusibile della trazione rullo della spazzola. | Utente |
| Verificare l'assenza di corpi estranei nelle spazzole, eventualmente rimuoverli. | Utente | |
| La spazzola laterale non funziona | Ripristinare il fusibile della trasmissione spazzole laterali. | Utente |
| Le spazzole ruotano lentamente | Batteria scarica, caricare la batteria. | Utente |
| La turbina di aspirazione non funziona | Ripristinare il fusibile della turbina di aspirazione. | Utente |
| Batteria scarica, caricare la batteria. | Utente | |
| Sacchetto filtro pieno, l'indicatore sacchetto filtro pieno è acceso. Sostituire il sacchetto filtro. | Utente | |
| Scarsa aspirazione della polvere | Tubo di aspirazione/canale di aspirazione otturato, pulire il tubo di aspirazione/canale di aspirazione. | Utente |
| Batteria scarica, caricare la batteria. | Utente | |
| Sacchetto filtro pieno, sostituire il sacchetto filtro. | Utente |
Accessori
| Denominazione | Codice componente |
| Sacchetto filtro, 10 pezzi | 8.600-121.0 |
| Kit per sostituzione batterie composto da: alloggiamento per batterie, set cavi, set di bloccaggio, 2 carrelli di trasporto | 8.601-121.0 |
| Batteria, 12V/105 A, manutenzione ridotta (gel), 3 pezzi necessari | 6.654-141.0 |
| Caricabatterie 36V, per batterie prive di manutenzione | 6.654-229.0 |
Dati tecnici
| Potenza | ||
| Tensione nominale | V | 36 |
| Capacità della batteria | Ah (5h) | 105 |
| Medio assorbimento di potenza | W | 1475 |
| Potenza del motore di trazione (potenza nominale) | W | 560 |
| Spazzole | ||
| Larghezza della superficie di lavoro | mm | 800 |
| Spazzola a rullo larga | mm | 710 |
| Diametro spazzola a rullo | mm | 100 |
| Numero di giri delle spazzole a rulli | 1/min | 1750 |
| Potenza motore spazzola a rullo | W | 570 |
| Diametro spazzola laterale | mm | 300 |
| Numero giri spazzola laterale | 1/min | 85 |
| Potenza motore spazzole laterali | W | 32 |
| Aspirazione | ||
| Potenza di aspirazione, quantità d'aria | l/s | 45 |
| Potenza di aspirazione, pressione negativa | kPa | 4,0 |
| Potenza del motore di aspirazione | W | 550 |
| Volume sacchetto filtro | l | 35 |
| Dimensioni e pesi | ||
| Velocità massima di avanzamento | km/h | 5,6 |
| Pendenza massima superabile | % | 10 |
| Potenza di superficie teorica | m2/h | 3270 |
| Lunghezza | mm | 1330 |
| Larghezza | mm | 927 |
| Altezza | mm | 1285 |
| Peso totale consentito | kg | 451 |
| Peso di trasporto | kg | 376 |
| Carico unitario | kPa | 544 |
| Valori rilevati secondo EN 60335-2-72 | ||
| Valore complessivo oscillazione bracci | m/s2 | <2,5 |
| Valore complessivo oscillazione piedi | m/s2 | <2,5 |
| Dubbio K | m/s2 | 0,5 |
| Pressione acustica LpA | dB(A) | 62 |
Ricambi
- Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
- La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.
- Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Dichiarazione CE
Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Aspiratore a spazzole per tappeti
Modelo: 1.011-xxx
Direttive CE pertinenti
Norme armonizzate applicate
EN 55014-1: 2006
EN 55014-2: 1997 + A1: 2001
EN 60335-1
EN 60335-2-29
EN 60335-2-72
EN 61000-3-2: 2006 + A2: 2009
EN 61000-3-3: 2008
EN 62233: 2008
Norme nazionali applicate
I firmatari agiscono su incarico e con la pro- cura dell'amministrazione.
