Produkttype	Industristøvsuger selvkørende fejemaskine til tæpper
Mærke	KARCHER
Model	CV 85 2 RS
Nominel spænding	36 V
Batterikapacitet	105 Ah (5h)
Gennemsnitlig optagen effekt	1475 W
Arbejdsbredde	800 mm
Diameter roterende børste	100 mm
Rotationshastighed roterende børster	1750 omdr./min.
Diameter sidebørste	300 mm
Rotationshastighed sidebørste	85 omdr./min.
Sugeluftstrøm	45 l/s
Maksimalt undertryk	4,0 kPa
Filterposevolumen	35 L
Maksimal kørehastighed	5,6 km/t
Maksimal tilladt hældning	10%
Dimensioner (L × B × H)	1330 × 927 × 1285 mm
Maksimal totalvægt	451 kg
Lydtryksniveau	62 dB(A)
Teoretisk rengøringsareal	3270 m²/h
Strømforsyning	Batteri 36 V (medfølger ikke)
Hovedfunktioner	Sugning og fejning af tæpper, selvkørende
Sikkerhedsanordninger	Nødstopknap, sikkerhedspedal, elektrisk parkeringsbremse
Rutinemæssig vedligeholdelse	Tømning af filterpose, rensning af børster, kontrol af syreniveau (vådt batteri)
Reservedele og reparationsmuligheder	Originaldele tilgængelige via KARCHERs service eller på www.kaercher.com

Ofte stillede spørgsmål - CV 85 2 RS KARCHER

Hvad er den nominelle spænding for KARCHER CV 85 2 RS?

Den nominelle spænding er 36 V.

Hvad er arbejdsbredden på støvsugeren?

Arbejdsbredden er på 800 mm.

Hvordan oplader man batteriet på apparatet?

Skru batteridækslets lukkeskrue af, åbn dækslet, frakobl batteristikket og tilslut det til laderens kabel. Tilslut laderen til stikkontakten (230 V) og tænd den. Opladningstiden er ca. 10 timer. Efter opladning skal laderen frakobles, og stikket tilsluttes apparatet igen.

Hvilke batterityper anbefales til CV 85 2 RS?

De anbefalede batterier er 3 x 12 V/105 Ah vedligeholdelsesfrie (gel) ref. 6.654-141.0. En passende lader er modellen 36 V til vedligeholdelsesfrie batterier, ref. 6.654-229.0.

Hvad er den maksimale kørehastighed for apparatet?

Den maksimale kørehastighed er 5,6 km/t.

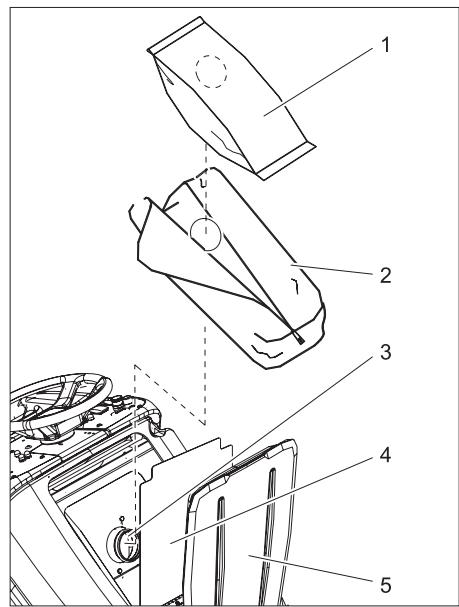

Hvordan skifter man filterposen?

Åbn de to låg på filterkammeret, åbn filterposens lynlås, fjern den fyldte filterpose fra tilslutningsstudsen og bortskaf den. Placer en ny filterpose i støvposen, tryk filterposeåbningen ind over tilslutningsåbningen, luk lynlåsen og luk lågene.

Hvad gør man ved overbelastning af trækmotoren?

Ved overbelastning deaktiveres trækmotoren efter en bestemt tid. Lad apparatet køle af i mindst 15 minutter, og nulstil derefter sikringen til drivmekanismen på betjeningspanelet.

Kan apparatet bruges på skråninger?

Ja, men kun på skråninger med en hældning på maksimalt 10% i kørselsretningen og i vinkelret retning. Kør ikke på sidehældninger over 10%.

Hvad er de vigtigste sikkerhedsanordninger?

Sikkerhedsanordningerne omfatter en nødstopknap til øjeblikkelig deaktivering, en sikkerhedspedal der skal holdes nede for at aktivere fremdriften, og en elektrisk parkeringsbremse.

Hvor finder man reservedele til CV 85 2 RS?

Originale reservedele fås hos KARCHERs kundeservice eller på www.kaercher.com (menuen Service). Brug kun tilbehør og reservedele godkendt af producenten.

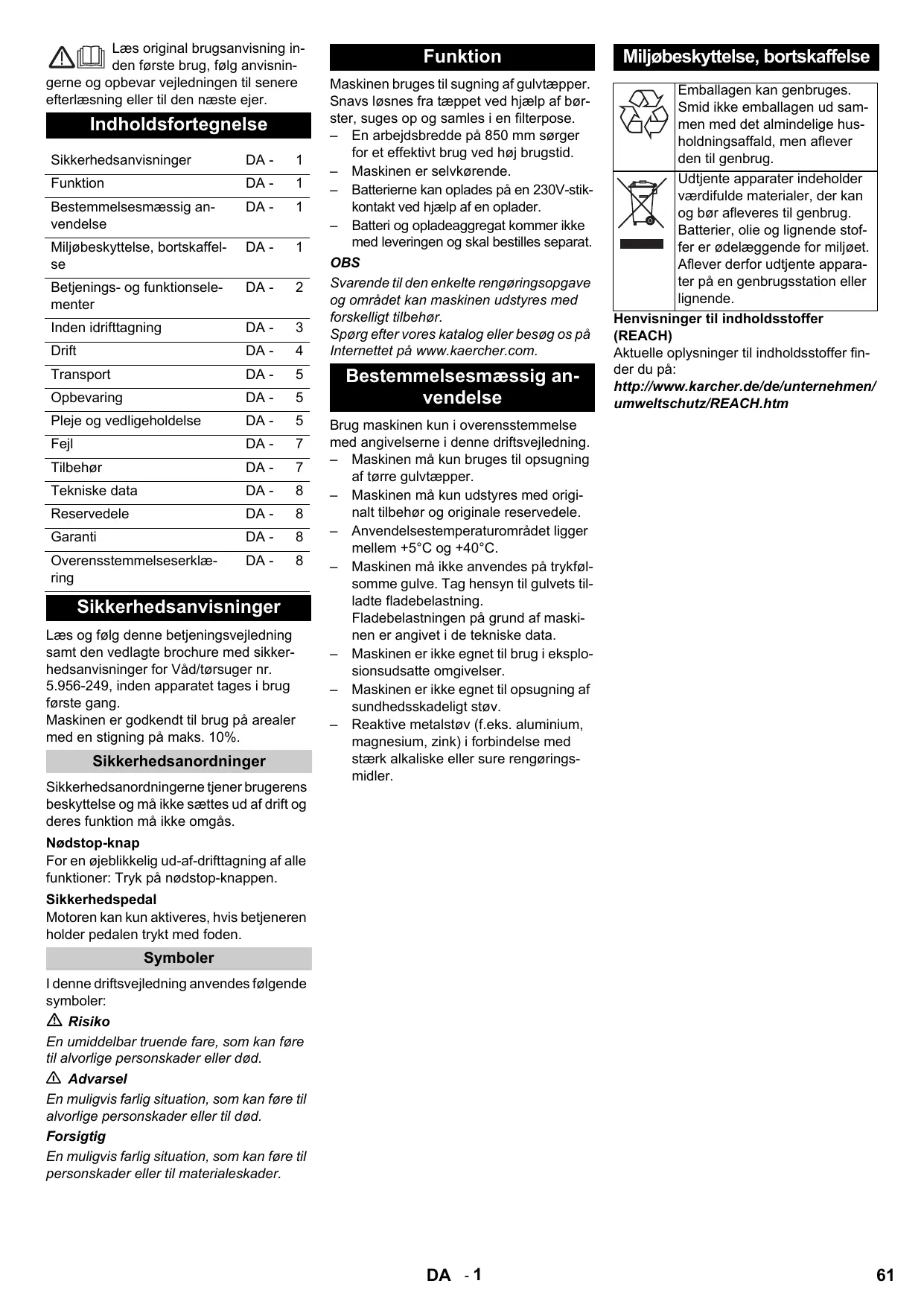

BRUGSANVISNING CV 85 2 RS KARCHER

Læs original brugsanvisning in- den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Sikkerhedsanvisninger	DA -	1
Funktion	DA -	1
Bestemmelsesmæssig anvendelse	DA -	1
Miljøbeskyttelse, bortskaffelse	DA -	1
Betjenings- og funktionselementer	DA -	2
Inden idrifttagning	DA -	3
Drift	DA -	4
Transport	DA -	5
Opbevaring	DA -	5
Pleje og vedligeholdelse	DA -	5
Fejl	DA -	7
Tilbehør	DA -	7
Tekniske data	DA -	8
Reservedele	DA -	8
Garanti	DA -	8
Overensstemmelseserklæring	DA -	8

Sikkerhedsanvisninger

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for Våd/tørsuger nr. 5.956-249, inden apparatet tages i brug første gang.

Maskinen er godkendt til brug på arealer med en stigning på maks. 10%.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Nødstop-knap

For en øjeblikkelig ud-af-drifttagning af alle funktioner: Tryk på nødstop-knappen.

Sikkerhedspedal

Motoren kan kun aktiveres, hvis betjeneren holder pedalen trykt med foden.

Symboler

I denne driftsvejledning anvendes følgende symboler:

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Maskinen bruges til sugning af gulvtæpper. Snavs løsnes fra tæppet ved hjælp af børster, suges op og samles i en filterpose.

• En arbejdsbredde på 850 mm sørger for et effektivt brug ved høj brugstid.
• Maskinen er selvkørende.
• Batterierne kan oplades på en 230V-stikkontakt ved hjælp af en oplader.
• Batteri og opladeaggregat kommer ikke med leveringen og skal bestilles separat.

OBS

Svarende til den enkelte rengøringsopgave og området kan maskinen udstyres med forskelligt tilbehør.

Spørg efter vores katalog eller besøg os på Internettet på www.kaercher.com.

Bestemmelsesmæssig an- vendelse

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

• Maskinen må kun bruges til opsugning af tørre gulvtæpper.
• Maskinen må kun udstyres med originalt tilbehør og originale reservedele.
• Anvendelsestemperaturområdet ligger mellem +5°C og +40°C.
• Maskinen må ikke anvendes på trykføl-somme gulve. Tag hensyn til gulvets tilladte fladebelastning.
  Fladebelastningen på grund af maskinen er angivet i de tekniske data.
• Maskinen er ikke egnet til brug i eksplosionsudsatte omgivelser.
• Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv.
• Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler.

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

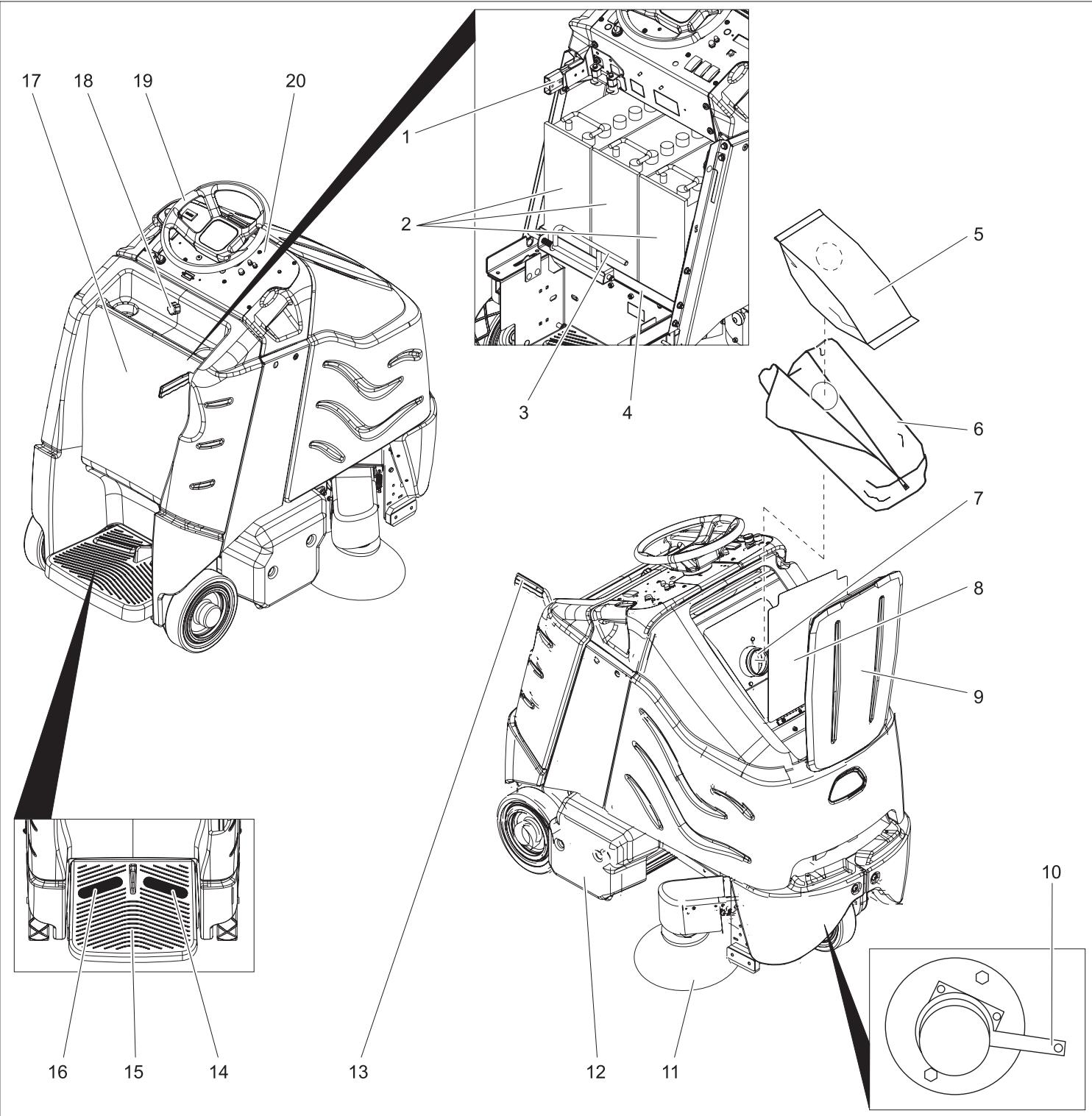

Betjenings- og funktionselementer

1 Batteristik
2 Batteri
3 Låseanordning batteriindsætning
4 Batteriindsætning
5 Filterpose
6 Filtersæk
7 Tilslutningsstuds
8 Indvendig låg til filterkammeret
9 Låg filterkammer
10 Åbningshåndtag stopbremse
11 Sidebørste
12 Børste-/sugehoved
13 Håndtag til at løfte/sænke børste-/sugehovedet
14 Kørepedal
15 Ståplads til betjeneren

16 Sikkerhedspedal
17 Batteriafdækning
18 Låseskrue batteriafdækning
19 Rat

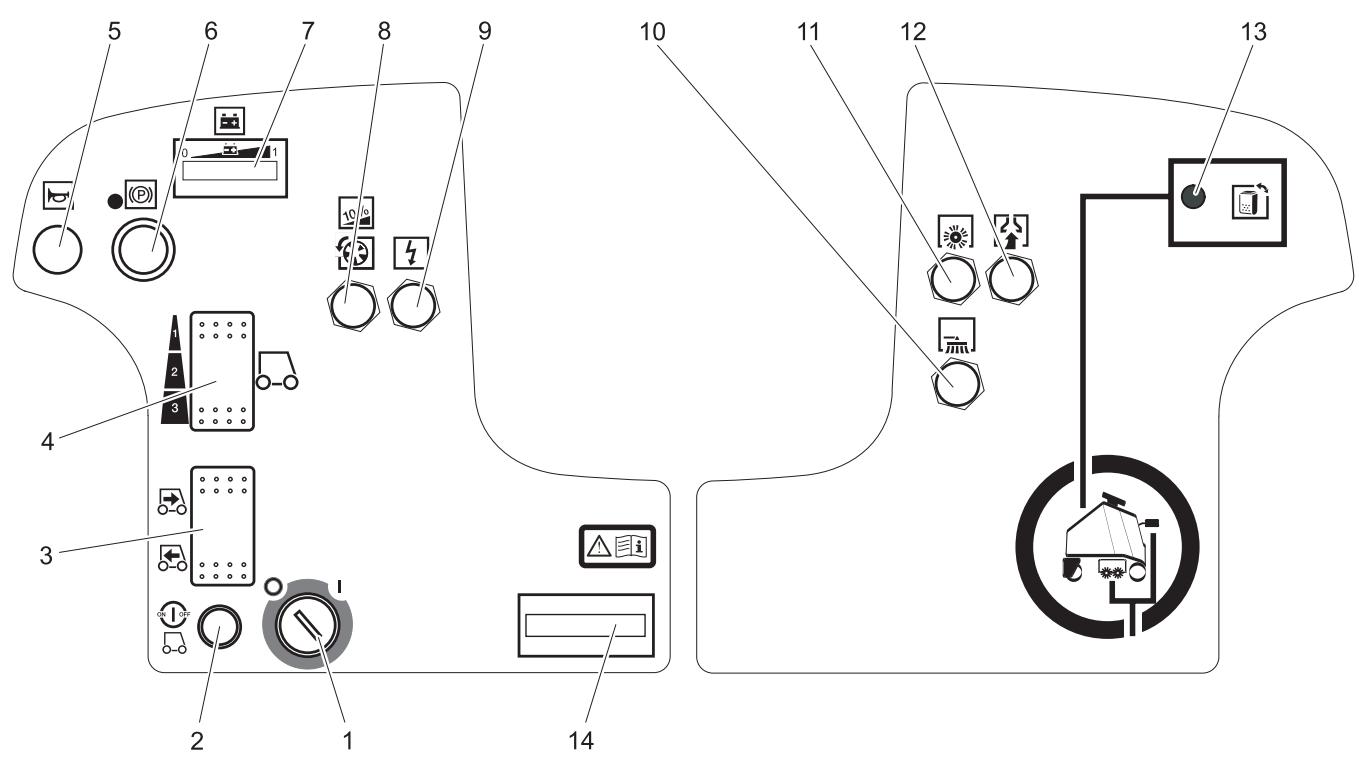

20 Betjeningspanel

1 Nøglekontakt
2 Åbnetast
3 Køreretningsomstiller
4 Kontakt til hastighed
5 Signalhorn
6 Nødstop-knap
7 Batterikontrol-display
8 Sikring køredrev
9 Sikring styringen
10 Sikring "Sidebørstemotor"
11 Sikring "Børstevalsemotor"
12 Sikring sugeturbine
13 Display "Filterpose fuld"
14 Driftstimetæller

Inden idrifttagning

Batterier

Overhold altid nedenstående advarsels-henvisninger ved håndtering af batterier:

	Følg anvisningerne på batterierne, i brugsanvisningen og i køretøjets driftsvejledning
	Brug øjenværn
	Hold børn væk fra syre og batterier
	Eksplosionsfare
	Gnister, åben ild og rygning forbudt
	Ætsningsfare

	Førstehjælp
	Advarselsnotat
	Bortskaffelse
Pb	Smid ikke batterier i affaldstønden

Pb

Risiko

Eksplosionsfare. Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

Risiko for tilskadekomst. Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

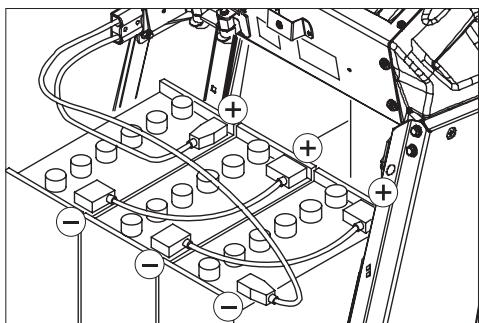

Isættelse og tilslutning af batterierne

→ Skru låseskruen af batteriafdækningen ud.
→ Drej batteriafdækningen tilbage.
→ Skub batteriindsætningens låseanordning til venstre og drej den nedad.
→ Træk batteriindsætningen tilbage.

→ Sæt batteriet i batteriindsætningens fordybning.
→ Forbind polerne med det vedlagte kabel.

Advarsel

Sørg for korrekt polaritet.

→ Sæt det medfølgende tilslutningskabel fast på de endnu frie batteripoler (+) og (-).
→ Skub batteriindsætningen fremad.
→ Batteriindsætningen läseanordning skal gå i hak.

Advarsel

Lad batterierne op, før maskinen tages i brug.

Opladning af batteriet

→ Blinker lysbjælkerne på venstre side af batterikontrolindikatoren, skal maskinen køres direkte til ladestationen, undgå derved stigninger.

Risiko

Fare på grund af elektrisk stød. Vær opmærksom på strømledningsnet og sikring – se "Oplader".

Brug kun opladeren i tørre rum med tilstrækkelig ventilation!

OBS

Opladningstiden er i gennemsnit på ca. 10 timer.

De anbefalede ladeaggregater (som passer til de batterier, der benyttes) reguleres elektronisk og afslutter opladningen automatisk.

Risiko

Eksplosionsfare. Det er kun tilladt at oplade vådbatterier, när dækslet er åbnet.

→ Skru låseskruen af batteriafdækningen ud.
→ Drej batteriafdækningen tilbage.
→ Træk batteristikket ud og sæt det sammen med ladekablet.
→ Forbind opladeren med strømnettet og tænd den.

Efter opladningen

→ Sluk ladeaggregatet og afbryd den fra strømnettet.
→ Træk batterikablet af ladekablet og forbind det med maskinen.
→ Drej batteriafdækningen fremad og stram låseskruen.

Yderligere ved servicefrie batterier (vådbatterier):

→ Tilsæt destilleret vand en time før slutningen af opladningen, sørg for korrekt syrestand. Batterierne er mærket tilsvarende. Ved slutningen af opladningen skal alle celler udvikle gas.

Risiko

Ætsningsfare!

• Hvis man påfylder vand, när batteriet er afladet, kan der løbe syre ud!
• Brug beskyttelsesbriller ved omgang med batterisyre, og følg forskrifterne for at forhindre tilskadekomst og ødelæggelse af tøj.
• Eventuelle syrestænk på huden eller tøjet skal straks skylles af med store mængder vand.

Forsigtig

Risiko for beskadigelse!

• Brug kun destilleret eller afsaltet vand (EN 50272-T3) til efterfyldning af batterierne.
• Brug ikke fremmede tilsætningsmidler (såkaldte ydelsesforbedrende midler), ellers bortfalder enhver garanti.

Anbefalede batterier

Batteri	Bestillingsnr.
3 x 12V/105 A, service-fri (gel)	6.654-141.0

Anbefalede oplader

Oplader	Bestillingsnr.
36V, til servicefrie batterier	6.654-229.0

Længde	Bredde	Højde
406 mm	533 mm	432 mm

Hvis der skal bruges vådbatterier, skal der tages højde for følgende:

• De maksimale batterimål må ikke overskrides.
• Ved opladning af vådbatterier skal batteriafdækningen åbnes.
• Ved opladning af vådbatterier skal batteriproducentens forskrifter følges.

Afmontere batterierne

→ Skru låseskruen af batteriafdækningen ud.
→ Drej batteriafdækningen tilbage.
→ Skub batteriindsætningens låseanordning til venstre og drej den nedad.
→ Træk batteriindsætningen tilbage.
→ Klem kablet af fra batteriets minuspol.
→ Adskil de resterende kabler fra batterierne.
→ Fjern batterierne.
→ Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Skubbe maskinen

Hvis maskinen står, hindres den i at rulle bort igennem en elektrisk stopbremse. Stopbremses skal løsnes for at skubbe ma- skinen.

→ Tryk åbningshåndtaget ned for at løsne stopbremsen.

Risiko

Ulykkesrisiko på grund af en bortrullende maskine. Efter skubbeprocessen er afsluttet, er det vigtigt, at åbningshåndtaget sættes tilbage og at stopbremsen derved aktiveres igen.

Aflæsning

OBS

Tryk på Nødstop-knappen og drej nøgle- kontakten til stilling "0" og giv slip for peda- len, hvis alle funktioner skal sættes ud af drift øjeblikkeligt.

→ Løsn skruerne og fjern træburet.
→ Klip pakbåndet af kunststof op og fjern folien.
→ Fjern fikseringen på hjulene.

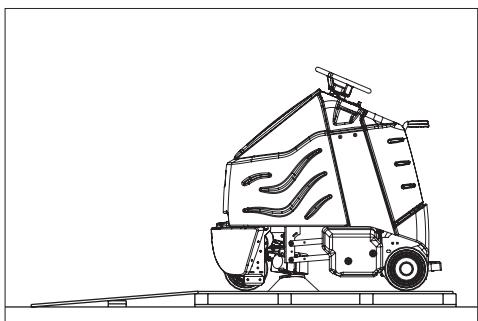

→ Læg den vedlagte træplade på bagsiden af maskinen som rampe på pallen og skru den fast med skruerne.

→ Fjern klodserne fra begge baghjul.
→ Åbn batterikassen dæksel og fhem rattet.
→ Sæt rattet på og juster forhjulet i ret linje.
→ Fjern rattet, juster det og sæt rattet på igen.
→ Fastgør rattet med vedlagt møtrik.
→ Sæt skærmen ind i rattet.
→ Ved maskiner uden batterier: Montere batteriet.
→ Forbind batteristikket med maskinen.
→ Træd på ståpladsen og træd sikkerhedspedalen ned med venstre fod.
→ Frigiv nødstop-knappen ved at dreje den.
→ Stil nøglekontakten på "1.
→ Indstil kørselsretning "baglæns" med kørselsretningskontakten på kommandopulten.
→ Udvælg hastighedsområdet med kontakt "Hastighed".
→ Tryk åbningsknappen.
→ Træd kørepedalen forsigtigt og kør langsomt fra pallen.
→ Stil nøglekontakten på "0.
→ Sæt hjulkapslerne på baghjulene.

Drift

OBS

Tryk på Nødstop-knappen og drej nøgle- kontakten til stilling "0" og giv slip for peda- len, hvis alle funktioner skal sættes ud af drift øjeblikkeligt.

→ Vedligeholdelsesarbejder bør gennemføres "Dagligt/inden driftsstart" (se afsnit "Vedligeholdelse og pleje").

Kontrol af stopbremse

Risiko

Risiko for ulykke. Før al brug skal stopbremsens funktion kontrolleres på en jævn flade.

→ Stil nøglekontakten på "0.
→ Tryk på nødstop-knappen.
Hvis maskinen kan skubbes med hånden, er stopbremsen ikke funktionsdygtigt.
→ Tryk stopbremsens låsningshåndtag opad.

Hvis maskinen stadigt kan skubbes med hånden, er stopbremsen defekt. Stands maskinen og kontakt kundeservice.

Bremsning

Risiko

Risiko for ulykke. Hvis maskinen ikke har en tilstrækkelig bremseeffekt når den køres op ad en bakke, skal Nødstop-knappen trykkes:

Kørsel

Gennemfør de første køreforsøg på en fri plads, for at gøre sig fortroligt med maskinen.

Risiko

Risiko for at vælte ved for store stigninger.

→ Kør kun på stigninger op til 10% i kørselsretningen.

Risiko for vipning ved hurtig kørsel gennem sving.

Risiko for skrid ved vådt gulv.

Risiko for at vælte ved ustabilt underlag.

→ Kør kun med maskinen på et fast underlag.

Risiko for at vælte ved for stor hældning til siden.

→ Kør kun ad stigninger på op til 10% på tværs af kørselsretningen.

→ Træd på ståpladsen og træd sikkerhedspedalen ned med venstre fod.

→ Træd ikke på kørepedalen.

→ Frigiv nødstop-knappen ved at dreje den.

→ Stil nøglekontakten på "1.

→ Indstil kørselsretningen med kørselsretningskontakten på kommandopulten.

→ Udvælg hastighedsområdet med kontakt "Hastighed" (3 trin).

→ Tryk åbningsknappen.

→ Til kørsel skal kørepedalen trædes forsigtigt.

OBS

Kørselsretningen kan også ændres under kørslen. På den måde kan også stærkt tilsmudsede steder rengøres, ved at man kører frem og tilbage flere gange.

Overbelastning

Ved overbelastning slukkes køremotoren efter et bestemt tidsrum.

→ Lad maskinen køle af i mindst 15 minutter.

→ Tryk sikring "Motor" på betjeningspanelet ind igen.

Sugning

Risiko for at beskadige gulvbelægningen. Brug maskinen ikke på stedet. Sænk og løft suge-/børstehovedet kun under kørslen.

Stands ikke med sænket børste-/sugehovede.

→ Bevæg håndtaget "Løfte/sænke børste-/sugehovede" nedad - sidebørsten og børste-/sugehovedet sænkes.

Børstemotoren og sugeturbinen starter, så snart børste-sugeenheden sænkes.

→ Træd kørepedalen og kør over den flade, som skal renses.

OBS

Til rengøring anbefales hastighedsniveau

1. Hastighedsniveau 3 er kun beregnet til transportkørsler.

→ Udvælg hastighedsområdet med kontakt "Hastighed".

Afslutte sugningen

→ Bevæg håndtaget "Løfte/sænke børste-/sugehovede" opad - sidebørsten og børste-/sugehovedet løftes og afbrydes.

Ud-af-drifttagning

→ Stil fejemaskinen på et plant underlag.

→ Drej tændingsnøglen om på "0" og træk nøglen ud.

→ Vedligeholdelsesarbejder bør gennemføres "Dagligt/inden driftsstart" (se afsnit "Vedligeholdelse og pleje").

→ Sørg for at sikre maskinen med kiler, så den ikke kan rulle væk.

Transport

Risiko

Fysisk Risiko! Maskinen må kun køres på stigninger op til 10% til på- og aflæsning. Kør langsomt.

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Fjern sugebjælke, børsterne og stænkskærmen fra maskinen.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

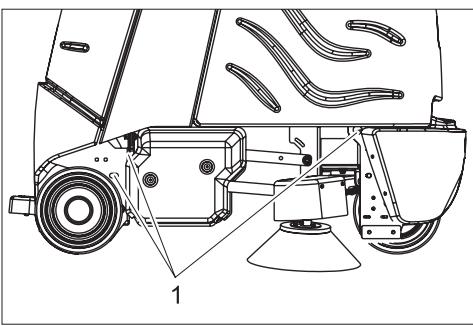

1 Fastgørelsespunkter

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maskinen. Træk batteristikket ud.

Vedligeholdelsesskema

Dagligt

Før driftstart:

→ Kontroller dækkenes tilstand.
→ Kontroller, om filterkammerets indvendigt låg ikke er tæt lukket.
→ Kontroller om der er snavsaflejringer i sugeslangerne, rens ved behov.
→ Kontroller sugeslangens stikforbindelser med hensyn til tæthed.
→ Kontroller sikkerhedspedalen, kørepedalen og rattet for korrekt funktion.
→ Kontroller syrestatus ved vädbatterier, påfyld evt. destilleret vand.
→ Kontroller filterposens påfyldningsgrad, udskift efter behov.

After drift:

→ Kontroller børsterne for slitage, rens dem.
Børsterne er slidt, hvis de når samme længde som de gule børster.
→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.
→ Kontroller maskinen udvendigt for skader.
→ Oplad batterierne.

Servicearbejde for hver 50 driftstimer

→ Rens batteriernes overside.
→ Kontroller syretætheden hos vådbatterier.
→ Kontroller om batteriets kabel sidder fast.

Servicearbejde for hver 100 driftstimer

→ Rens batterirummet og batteriernes kasse.
→ Kontroller drivkædens spænding (se "Vedligeholdelsesarbejder").
→ Kontroller drivremmen for slid.
→ Kontroller børste-/sugehovedets position.

Servicearbejde for hver 200 driftstimer

→ Kontrol af stopbremse. *
→ Kontroller kæderne, tovtræk og styringsrullerne til løftning af børste-sugehovedet og sidebørsterne for slitage og spænding. *
→ Kontroller kulbørsterne og kommutator fra alle motorer for slitage. *
→ Kontroller styringskædens spændingsanordning. *

* Gennemføres af kundeservice.

Vedligeholdelsesarbejder

Serviceaftale

For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det relevante Kärcher-salgskontor.

Udskifte filterposen

1 Filterpose
2 Filtersæk
3 Tilslutningsstuds
4 Indvendig låg til filterkammeret
5 Låg filterkammer
→ Åbn filterkammerets begge låg.
→ Åbn filtersækkens lynlås.
→ Træk den fulde filterposen fra tilslutningsstykket.

→ Fjern filterposen fra filtersækken og bortskaf den.
→ Rens filterkammeret efter behov.
→ Træk filtersækken fra tilslutningsstykket efter behov, ryst den ud eller rens den.

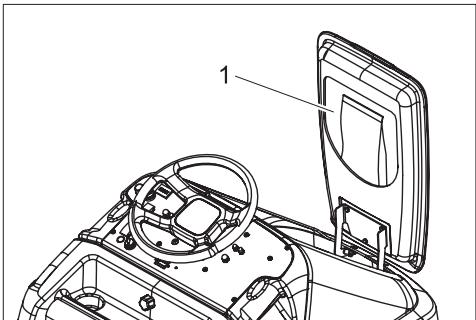

→ Tag en ny filterpose fra reservefaget i låget og læg den ind i filtersækken.
→ Skub filterposens åbning over tilslutningsstykket.
→ Lås filtersækkens lynlås.
→ Luk filterkammerets begge låg.

Udskiftning af børstevalser

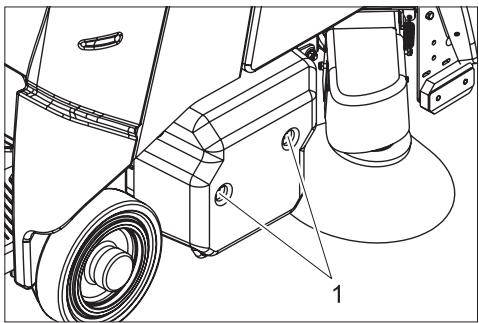

→ Fjern begge skruer fra afdækningen på maskinens højre side.
→ Tag afdækningen af.

→ Skru skruerne til fastspænding af lejeskjoldet ud.
→ Træk lejeskjoldet af.
→ Træk børsterne ud.

→ Skub nye børster in og drej dem så længe, indtil medtageren går i hak. Børsternes position skal svare til figuren foroven.
→ Sæt lejeskjoldet og afdækningen på igen.

Kontroller børste-/sugehovedets position

→ Køre maskinen på hårde, plane gulve (ingen tæpper).
→ Brug maskinen med sænket børste-/sugehovede 30 sekunder på samme sted. (træd kørepedalen forsigtigt, så at børsterne arbejder uden at maskinen kører).
→ Løft børste-/sugehovedet og kør ca. 1 m fremad.

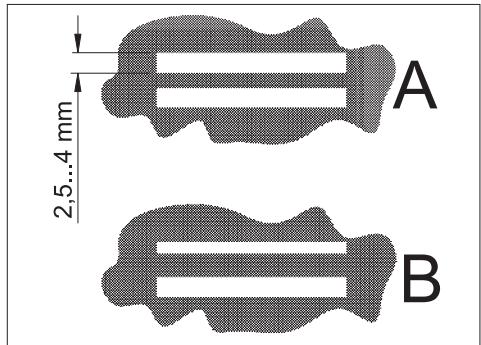

→ Børsterne har efterladt et mønster på gulvet. Bedøm mønsteret ifølge figuren forneden:

A Begge børster genererer en lige bred marking - børste-/sugehovedets position er parallel til gulvet.
B Børsterne genererer forskelligt bredde mønster - børste-/sugehovedet skal justeres.

Juster børste-/sugehovedets position

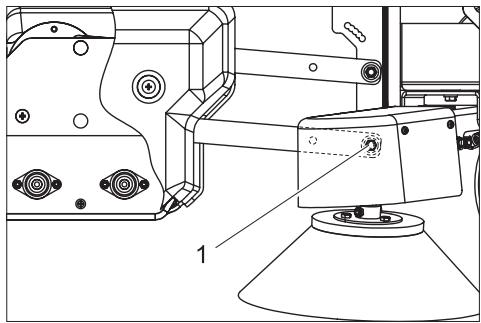

→ Løsn skruerne på begge sider, forskyd dem i det aflangte hul og stram dem igen.
- Forstørre pålægningsfladen af den bageste børste - forskyd skruerne fremad.
- Forstørre pålægningsfladen af den forreste børste - forskyd skruerne bagud.

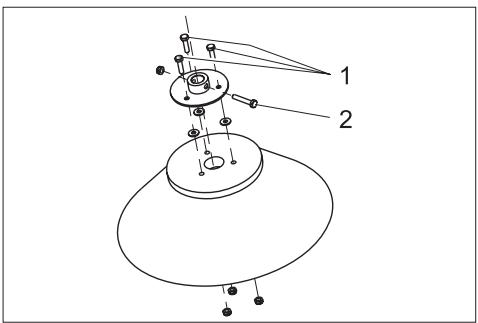

Udskifte sidebørsterne

1 Fastspændingsskrue "Flange"
2 Fastspændingsskrue "Børste"

→ Skru fastspændingsskruen "Flange" ud og træk børsten sammen med flangen fra drivakslen.

→ Skru fastspændingsskrue "Børste" ud og adskil børsten fra flangen.

→ Monter nye børster ind i omvendt rækkefølge.

Kontroller drivkæden

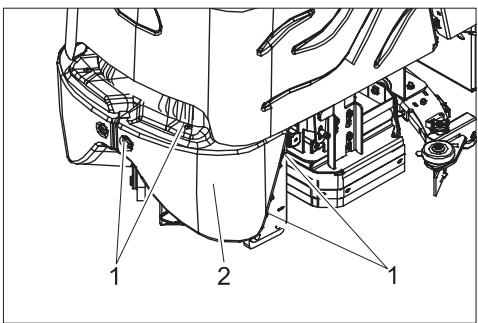

1 Skrue
2 Frontskærm

→ Skru skruerne ud.
→ Fjern frontskærmen.

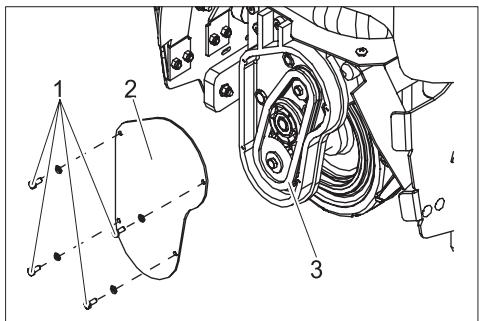

1 Skrue
2 Dæksel
3 Drivkæde

→ Skru skruerne ud.

→ Fjern dækslet.

→ Kontroller drivkæden og drivhjulet for slid.

Fejl

Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og træk nøglen ud før alle arbejder på maskinen. Træk batteristikket ud. Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel.

Fejl	Afhjælpning	Fra hvem
Maskinen kan ikke startes	Sæt batteristikket ind på maskinen.	Betjener
	Frigiv nødstop-knappen ved at dreje den.	Betjener
	Batterikapacitet lav, oplad batteriet.	Betjener
	Kontroller om batteriets kabel sidder fast.	Betjener
	Kontroller batteriets kabel for korrosion, rens evt.	Betjener
Maskinen kører ikke eller kun langsomt	Tryk åbningsknappen.	Betjener
	Sæt sikringen Køredrev tilbage	Betjener
	Stopbremsen deaktiveret, tryk løsningshåndtaget for at aktivere bremsen.	Betjener
	Giv slip for pedalen, sæt nøglekontakten til "0", sæt nøglekontakten til "1", træd sikker-hedspedalen, tryl åbningsknappen, træd kørepedalen.	Betjener
	Styring overophedetAfbryd maskinen og lad den køle ned	Betjener
	Batterikapacitet lav, oplad batteriet.	Betjener
Maskinen bremser ikke	Stopbremsen deaktiveret, tryk løsningshåndtaget for at aktivere bremsen.	Betjener
Børsterne i børste-/sugehove-det arbejder ikke	Sæt sikringen "Børstevalsemotor" tilbage.	Betjener
	Kontroller børsterne med hensyn til fremmedlegemer, fjern fremmedlegemer.	Betjener
Sidebørsten arbejder ikke	Sæt sikringen "Sidebørstemotor" tilbage.	Betjener
Børsterne drejer sig langsomt	Batterikapacitet lav, oplad batteriet.	Betjener
Sugeturbinen arbejder ikke	Sæt sikringen "Sugeturbine" tilbage.	Betjener
	Batterikapacitet lav, oplad batteriet.	Betjener
	Filterpose fuld, display "Filterpose fuld" lyser. Udskift filterposen.	Betjener
Dårlig støvopsugning	Sugeslangen/sugekanalen tilstoppet, rens sugeslangen/sugekanalen.	Betjener
	Batterikapacitet lav, oplad batteriet.	Betjener
	Filterpose fuld, udskift filterpose.	Betjener

Tilbehør

Navn	Partnr.
Filterpose, 10 styk	8.600-121.0
Batteri-udskiftningssæt består af: batterifordybning, sæt kabler, låsningssæt, 2 transportvogne	8.601-121.0
Batteri, 12V/105 A, servicefri (gel), 3 styk påkrævet	6.654-141.0
Opladeaggregat 36V, til servicefrie batterier	6.654-229.0

Tekniske data

Effekt
Mærkespænding	V	36
Batterikapacitet	Ah (5h)	105
Mellemste optagne effekt	W	1475
Køremotorydelse (mærkeydelse)	W	560
Børster
Arbejdsbredde	mm	800
Bredde valsebørster	mm	710
Diameter valsebørster	mm	100
Valsebørstens omdrejningstal	1/min	1750
Valsebørstemotorens kapacitet	W	570
Sidebørstens diameter	mm	300
Omdrejningstal sidebørst	1/min	85
Sidebørstemotorens kapacitet	W	32
Sugning
Sugeeffekt, luftmængde	l/s	45
Sugeeffekt, undertryk	kPa	4,0
Sugemotorydelse	W	550
Filterposens volumen	l	35
Mål og vægt
Kørehastighed maks.	km/h	5,6
Stigningsevne maks.	%	10
Teoretisk fladeydelse	m^2/h	3270
Længde	mm	1330
Bredde	mm	927
Højde	mm	1285
Tilladt totalvægt	kg	451
Transportvægt	kg	376
Overfladebelastning	kPa	544
Oplyste værdier ifølge EN 60335-2-72
Samlet svingningsværdi arme	m/s^2	<2,5
Samlet svingningsværdi fødder	m/s^2	<2,5
Usikkerhed K	m/s^2	0,5
Lydtryksniveau L_pA	dB(A)	62

Reservedele

• Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.
• Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen
• Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service".

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice medbringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tæppebørstsuger Type: 1.011-xxx

Gældende EF-direktiver

Anvendte harmoniserede standarder

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Anvendte tyske standarder

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

Sikkerhetsanvisninger

Ved omgang med batterier må det tas hen- syn til:

Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted. Suge-/børstehode senkes eller løftes kun under fart. Ikke stopp med senket børste-/sugehode.

1 Festeskrue flens
2 Festeskrue børste

Anvendte overensstemmende normer

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Säkerhetsanvisningar
