Ürün Tipi	Halılar için kendinden tahrikli endüstriyel süpürme makinesi
Marka	KARCHER
Model	CV 85 2 RS
Nominal Gerilim	36 V
Pil Kapasitesi	105 Ah (5h)
Ortalama Çekilen Güç	1475 W
Çalışma Genişliği	800 mm
Döner Fırça Çapı	100 mm
Döner Fırça Dönüş Hızı	1750 dev/dk
Yan Fırça Çapı	300 mm
Yan Fırça Dönüş Hızı	85 dev/dk
Emiş Hava Akışı	45 l/s
Maksimum Vakum	4,0 kPa
Filtre Torbası Hacmi	35 L
Maksimum Seyir Hızı	5,6 km/h
İzin Verilen Maksimum Eğim	10%
Boyutlar (U × G × Y)	1330 × 927 × 1285 mm
İzin Verilen Toplam Ağırlık	451 kg
Ses Basıncı Seviyesi	62 dB(A)
Teorik Temizlenebilir Yüzey	3270 m²/h
Güç Kaynağı	36 V Pil (dahil değil)
Ana Fonksiyonlar	Halı emme ve süpürme, kendinden tahrikli
Güvenlik Cihazları	Acil durdurma tuşu, emniyet pedalı, elektrikli park freni
Rutin Bakım	Filtre torbasının boşaltılması, fırçaların temizlenmesi, asit seviyesinin kontrolü (ıslak pil)
Yedek Parçalar ve Tamir Edilebilirlik	Orijinal yedek parçalar KARCHER satış sonrası servisi veya www.kaercher.com sitesi aracılığıyla mevcuttur

Sık sorulan sorular - CV 85 2 RS KARCHER

KARCHER CV 85 2 RS'nin nominal gerilimi nedir?

Nominal gerilim 36 V'tur.

Süpürgenin çalışma genişliği nedir?

Çalışma genişliği 800 mm'dir.

Cihazın pili nasıl şarj edilir?

Pil kapağının sabitleme vidasını sökün, kapağı açın, pil konnektörünü çıkarın ve şarj cihazı kablosuna bağlayın. Şarj cihazını şebekeye (230 V) takın ve çalıştırın. Ortalama şarj süresi yaklaşık 10 saat'tir. Şarjdan sonra şarj cihazını çıkarın ve konnektörü cihaza tekrar takın.

CV 85 2 RS için hangi pil türleri önerilir?

Önerilen piller 3 x 12 V/105 Ah bakım gerektirmeyen (jel), referans 6.654-141.0'dır. Uygun bir şarj cihazı, bakım gerektirmeyen piller için 36 V modeli, referans 6.654-229.0'dır.

Cihazın maksimum seyir hızı nedir?

Maksimum seyir hızı 5,6 km/h'dir.

Filtre torbası nasıl değiştirilir?

Filtre odasının iki kapağını açın, filtre torbasının fermuarını açın, dolu filtre torbasını bağlantı ağzından çıkarın ve atın. Yeni bir filtre torbasını toz torbasına yerleştirin, filtre torbasının açıklığını bağlantı ağzına geçirin, fermuarı kapatın ve kapakları kapatın.

Tahrik motorunun aşırı yüklenmesi durumunda ne yapılmalı?

Aşırı yüklenme durumunda, tahrik motoru belirli bir süre sonra devre dışı kalır. Cihazı en az 15 dakika soğumaya bırakın, ardından kontrol panelindeki tahrik mekanizması sigortasını sıfırlayın.

Cihaz eğimlerde kullanılabilir mi?

Evet, ancak yalnızca sürüş yönünde ve dik yönde %10'u aşmayan eğimlerde. %10'un üzerindeki yan eğimlerde sürmeyin.

Başlıca güvenlik cihazları nelerdir?

Güvenlik cihazları, acil durdurma için bir acil durdurma tuşu, tahriki etkinleştirmek için basılı tutulması gereken bir emniyet pedalı ve bir elektrikli park freni içerir.

CV 85 2 RS için yedek parçalar nerede bulunur?

Orijinal yedek parçalar KARCHER satış sonrası servisi veya www.kaercher.com sitesi (Servis menüsü) aracılığıyla mevcuttur. Yalnızca üretici tarafından onaylanmış aksesuar ve yedek parçaları kullanın.

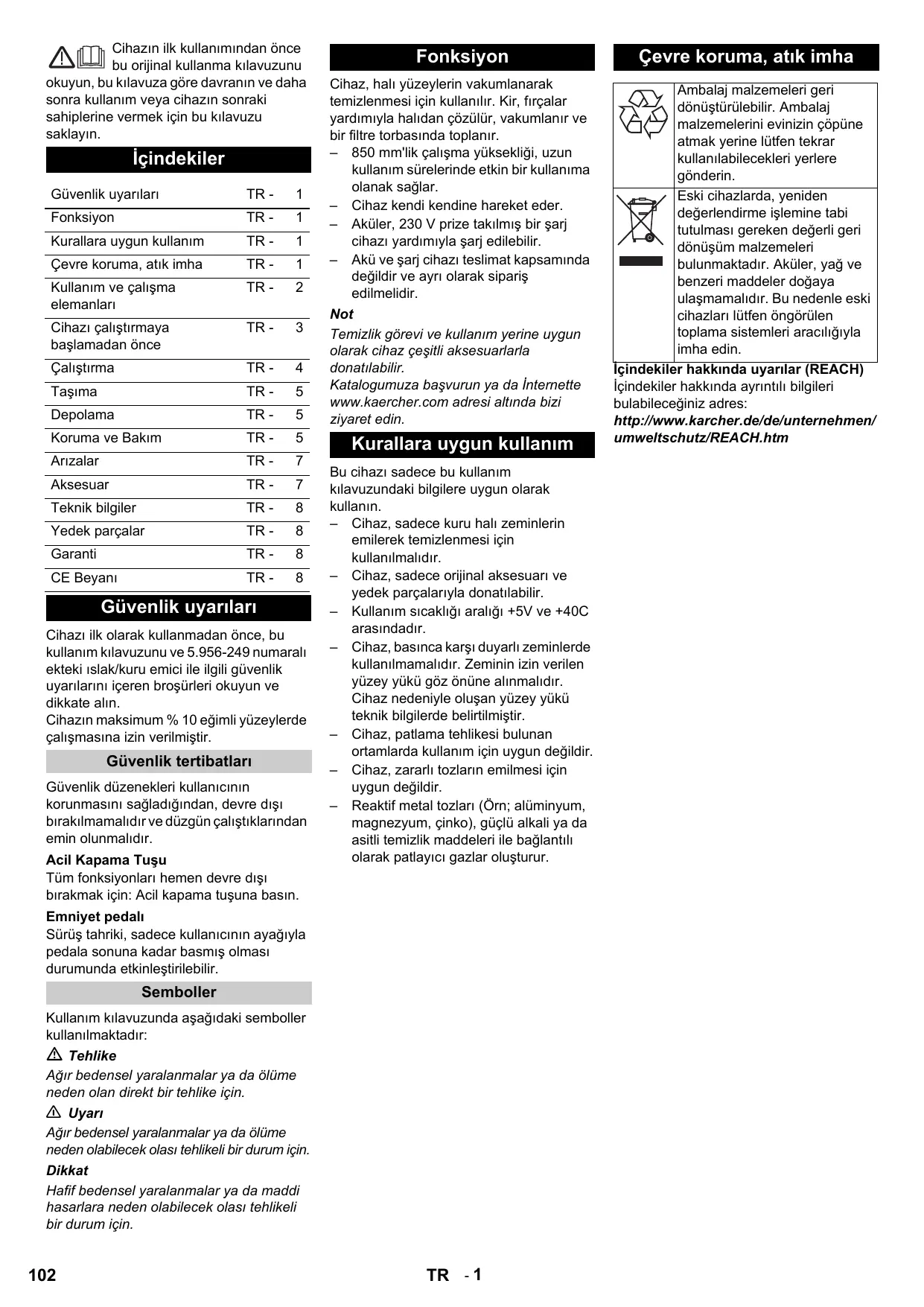

KULLANIM KILAVUZU CV 85 2 RS KARCHER

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Güvenlik uyarıları	TR -	1
Fonksiyon	TR -	1
Kurallara uygun kullanım	TR -	1
Çevre koruma, atık imha	TR -	1
Kullanım ve çalışma elemanları	TR -	2
Cihazı çalıştırmaya başlamadan önce	TR -	3
Çalıştırma	TR -	4
Taşıma	TR -	5
Depolama	TR -	5
Koruma ve Bakım	TR -	5
Arızalar	TR -	7
Aksesuar	TR -	7
Teknik bilgiler	TR -	8
Yedek parçalar	TR -	8
Garanti	TR -	8
CE Beyanı	TR -	8

Güvenlik uyarıları

Cihazı ilk olarak kullanmadan önce, bu kullanım kılavuzunu ve 5.956-249 numaralı ekteki ıslak/kuru emici ile ilgili güvenlik uyarlarını içeren broşürleri okuyun ve dikkate alın. Cihazın maksimum % 10 eğimli yüzeylerde çalışmasına izin verilmiştir.

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcıının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Acil Kapama Tuşu

Tüm fonksiyonları hemen devre dışı bırakmak için: Acil kapama tuşuna basın.

Emniyet pedalı

Sürüş tahriki, sadece kullanıcıının ayağıyla pedala sonuna kadar basmış olması durumunda etkinleştirilebilir.

Semboller

Kullanım kılavuzunda aşağıdaki semboller kullanılmaktadır:

⚠ Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠️ Uyari

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Fonksiyon

Cihaz, halı yüzeylerin vakumlanarak temizlenmesi için kullanılır. Kir, fırçalar yardımıyla halıdan çözülür, vakumlanır ve bir filtre torbasında toplanır.

• 850 mm'lik çalışma yüksekliği, uzun kullanım sürelerinde etkin bir kullanıma olanak sağlar.
  – Cihaz kendi kendine hareket eder.
• Aküler, 230 V prize takılmış bir şarj cihazı yardımıyla şarj edilebilir.
• Akü ve şarj cihazı teslimat kapsamında değildir ve ayrı olarak sipariş edilmelidir.

Not

Temizlik görevi ve kullanım yerine uygun olarak cihaz çeşitli aksesuarlarla donatılabilir.

Katalogumuza başvurun ya da İnternette www.kaercher.com adresi altında bizi ziyaret edin.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

• Cihaz, sadece kuru halı zeminlerin emilerek temizlenmesi için kullanılmalıdır.
  – Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir.
• Kullanım sıcaklığı aralığı +5V ve +40C arasındadır.
• Cihaz, basınca karşı duyarlı zeminlerde kullanılmamalıdır. Zeminin izin verilen yüzey yükü göz önüne alınmalıdır. Cihaz nedeniyle oluşan yüzey yükü teknik bilgilerde belirtilmiştir.
• Cihaz, patlama tehlikesi bulunan ortamlarda kullanım için uygun değildir.
• Cihaz, zararlı tozların emilmesi için uygun değildir.
• Reaktif metal tozları (Örn; alüminyum, magnezyum, çinko), güçlü alkali ya da asitli temizlik maddeleri ile bağlantı olarak patlayıcı gazlar oluşturur.

Çevre koruma, atık imha

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

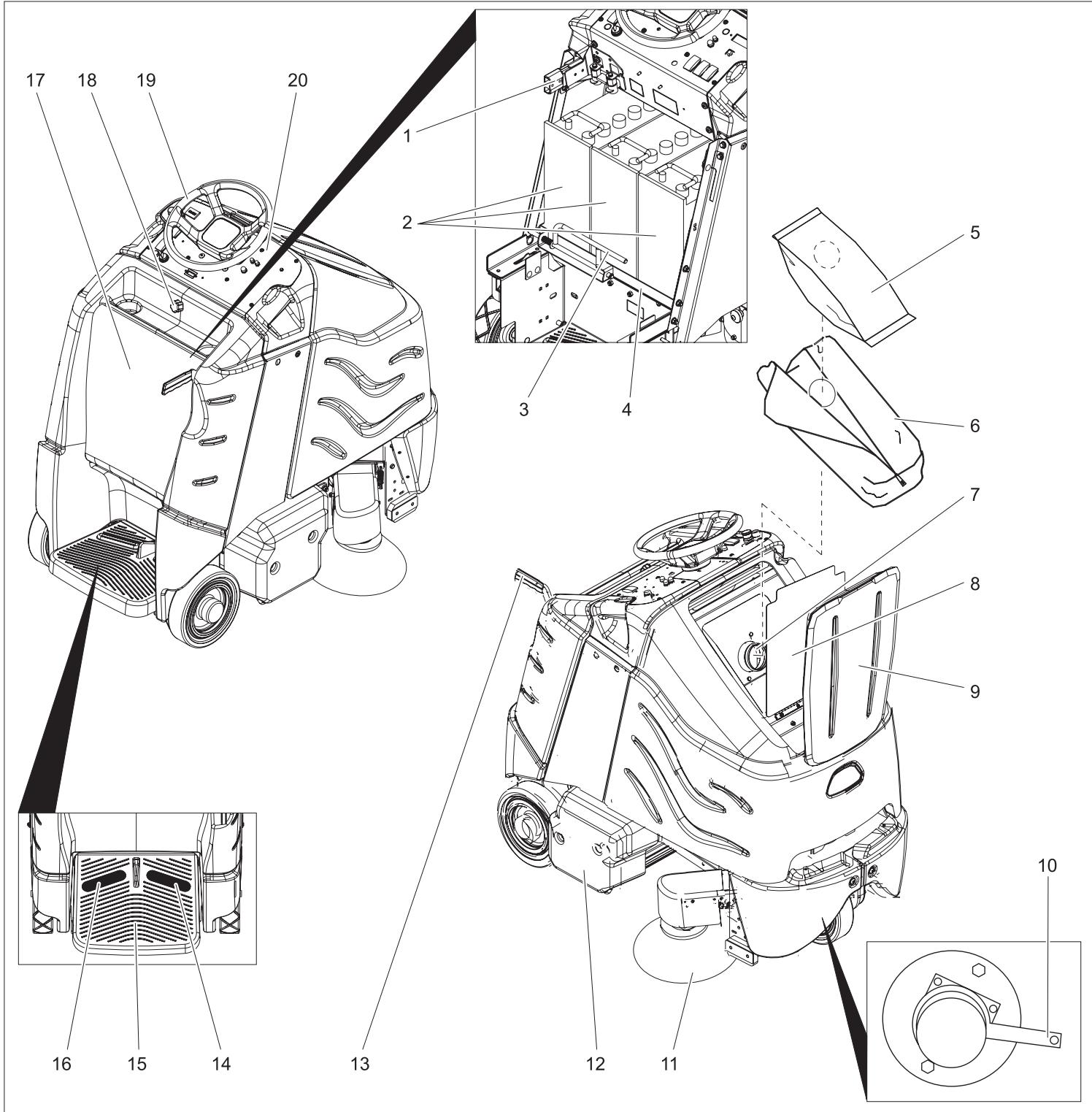

Kullanım ve çalışma elemanları

1 Akü soketi
2 Akü
3 Akü modülünün kilidi
4 Akü modülü
5 Filtre torbası
6 Filtre torbası
7 Bağlantı ağzı
8 Filtre odasının iç kapağı
9 Filtre odası kapağı
10 El freni kilit açma kolu
11 Yan fırça
12 Fırça/vakum kafası
13 Fırça/vakum ünitesini kaldırma/indirme kolu
14 Gaz pedali
15 Kullanıcının durma yüzeyi

16 Emniyet pedalı
17 Akü kapağı
18 Akü kapağının kapak cıvatası
19 Direksiyon simidi
20 Kumanda paneli

1 Anahtar şalteri
2 Kilit açma düğmesi
3 Sürüş yönü şalteri
4 Hız düğmesi
5 Korna
6 Acil Kapama Tuşu
7 Akü kontrol göstergesi
8 Sürüş tahriki sigortası
9 Kumanda sigortası
10 Yan fırça tahrikinin emniyeti
11 Fırça merdanesi tahrikinin emniyeti
12 Emme türbini sigortası
13 Filtre torbası dolu göstergesi
14 Çalışma saati sayacı

Cihazı çalıştırmaya başlamadan önce

Aküler

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarılara dikkat edin.
	Koruyucu gözlük kullanın
	Çocukları asit ve akülerden uzak tutun.
	Patlama tehlikesi
	Ateş, kivılcım, açık ışık ve sigara içmek yasaktır.
	Yaralanma tehlikesi

	İlk yardım
	Uyarı notu
	İmha edilmesi
Pb	Aküyü çöp bidonuna atmayın.

Pb

⚠ Tehlike

Patlama tehlikesi Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Yaralanma tehlikesi. Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

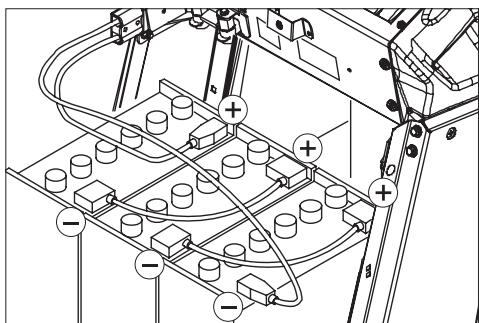

Akünün yerleştirilmesi ve bağlanması

→ Akü kapağının kapak civatasını sökün.
→ Akü kapağını geriye doğru çevirin.
→ Akü modülünün kilidini sola itin ve aşağı çevirin.
→ Akü modülünü geriye çekin.

→ Aküleri akü modülünün tabanına yerleştirin.
→ Kutupları birlikte teslim edilen bağlantı kablosuyla bağlayın.

⚠️ Uyari

Kutupların doğru olmasına dikkat edin.

→ Birlikte teslim edilen bağlantı kablosunu henüz boş olan (+) ve (-) akü kutuplarına bağlayın.
→ Akü modülünü öne itin.
→ Akü modülünün kilidini yerine oturtun.

⚠️ Uyari

Cihazı devreye sokmadan önce aküyü şarj edin.

Aküyü şarj edin

→ Akü kontrol göstergesinin sol tarafından ışıklı çubuklar yanıp sönerse, cihazı şarj istasyonuna götürün, bu sırada eğimlerden kaçının.

⚠ Tehlike

Elektrik çarpması nedeniyle yaralanma tehlikesi. Akım iletme hatları ve sigortaya dikkat edin, Bkz. “Şarj cihazı”.

Şarj cihazını sadece yeterli havalandırma bulunan kuru bölümlerde kullanın!

Not

Şarj süresi ortalama 10 saattir.

Tavsiye edilen şarj cihazları (kullanılan akülere uygun) elektronik ayarlıdır ve şarj işlemini otomatik olarak tamamlar.

⚠ Tehlike

Patlama tehlikesi Sulu akülerin şarj edilmesine sadece akü kapağı açıklken izin verilmiştir.

→ Akü kapağının kapak civatasını sökün.
→ Akü kapağını geriye doğru çevirin.
→ Akü soketini çekin ve şarj kablosuna bağlayın.
→ Şarj cihazını şebekeye bağlayın ve çalıştırın.

Şarj işleminden sonra

→ Şarj cihazını kapatın ve şebekeden ayırın.
→ Akü kablosunu şarj kablosundan çekin ve cihaza bağlayın.
→ Akü kapağını öne çevirin ve kapak cıvatasını sıkın.

Bakımsız akülerde (sulu aküler) ek olarak:

→ Şarj işleminin bitmesinden bir saat önce saf su ekleyin, asit seviyesinin doğru olmasına dikkat edin. Akü gerekli şekilde işaretlenmiştir. Şarj işleminin sonunda tüm hücrelerde gaz oluşmalıdır.

⚠ Tehlike

Yaralanma tehlikesi!

• Akü boşalmış durumdayken su eklenmesi dışarı asit çıkmasına neden olabilir.
• Akü asidiyle çalışırken koruyucu gözlük takın ve yaralanmaları ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun.
• Deri ya da kıyafetlere asit sıçraması durumunda hemen bol suyla yıkayın.

Dikkat

Hasar görme tehlikesi!

• Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (EN 50272-T3) kullanın.
• Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.

Tavsiye edilen aküler

Akü	Sipariş No.
3 x 12V/105 A, bakımsız (jel)	6.654-141.0

Tavsiye edilen şarj cihazları

Şarj cihazı	Sipariş No.
36V, bakımsız aküler için	6.654-229.0

Aküler ve şarj cihazları piyasadan temin edilebilir.

Maksimum akü ölçüleri

Uzunluk	Genişlik	Yükseklik
406 mm	533 mm	432 mm

Sulu akülerin kullanılması gerekirse, aşağıdaki dilere dikkat edilmelidir:

– Maksimum akü ölçülerine uyulmalıdır.
- Sulu akülerin şarj edilmesi sırasında akü kapağı açılmalıdır.
- Sulu akülerin şarj edilmesi sırasında akü üreticisinin talimatlarına uyulmalıdır.

Akülerin sökülmesi

→ Akü kapağının kapak cıvatasını sökün.
→ Akü kapağını geriye doğru çevirin.
→ Akü modülünün kilidini sola itin ve aşağı çevirin.
→ Akü modülünü geriye çekin.
→ Kabloyu akünün eksi kutbundan sökün.
→ Kalan kabloları akülerden sökün.
→ Aküleri dışarı alın.
→ Kullanılmış aküleri geçerli düzenlemelere göre tasfiye edin.

Cihazın itilmesi

Durma sırasında, elektrikli bir el freniyle cihazın kayması önlenir. Cihazı itmek için el freni çözülmelidir.

→ El frenini çözmek için, çözme kolunu aşağı bastırın.

⚠ Tehlike

Cihazın kayması sonucu kaza tehlikesi. İtme işlemi tamamlandıktan sonra, çözme kolunu mutlaka yukarı getirin ve bununla birlikte el frenini etkinleştirin.

indirme

Not

Tüm fonksiyonları hemen devre dışı bırakmak için ayağınızı gaz pedalından çekin, Acil Kapama tuşuna basın ve anahtar şalterini “0” konumuna getirin.

→ Civataları gevşetin ve ahşap kafesi çıkartın.
→ Plastik ambalaj bandını kesin ve folyoyu çıkartın.
→ Tekerleklerdeki sabitlemeleri çıkartın.

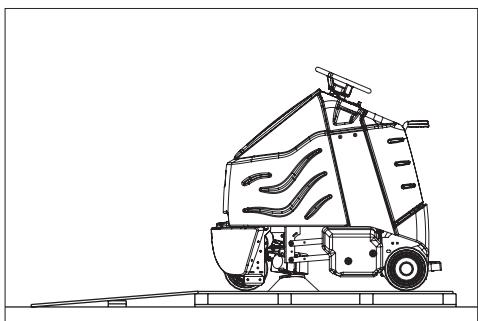

→ Ekteki ahşap plakayı, cihazın arka tarafına rampa olarak yerleştirin ve cívatalarla sabitleyin.

→ Her iki arka tekerleğin arkasındaki takozları çıkartın.
→ Akü kapağını açın ve direksiyon simidini çıkartın.
→ Direksiyon simidini takın ve ön tekerleği düz şekilde hizalayın.
→ Direksiyon simidini çekin, hizalayın ve tekrar takın.
→ Direksiyon simidini ekteki somunla sabitleyin.
→ Kapağı direksiyon simidine takın.
→ Aküsüz cihazlarda: Aküyü takın.
→ Akü soketini cihaza bağlayın.
→ Durma yüzeyine basın ve sol ayağınızla emniyet pedalını basılı tutun.
→ Acil kapama tuşunun kilidini döndürerek açın.
→ Anahtar şalterini “1” konumuna getirin.
→ Kumanda panelindeki sürüş yönü şalteriyle geriye sürüş yönünü ayarlayın.
→ Hız düğmesini kullanarak en küçük hız aralığını seçin.
→ Çözme tuşuna basın.
→ Sürüş için gaz pedalına dikkatlice basın ve yavaşça paletten aşağı inin.
→ Anahtar şalterini “0” konumuna getirin.
→ Tekerlek kapaklarını arka tekerleklere takın.

Çalıştırma

Not

Tüm fonksiyonları hemen devre dışı bırakmak için ayağınızı gaz pedalından çekin, Acil Kapama tuşuna basın ve anahtar şalterini “0” konumuna getirin.

→ Bakım çalışmalarını "Her gün/Çalışmaya başlamadan önce" uygulayın (Bkz. "Koruma ve Bakım" bölümü).

El freninin kontrol edilmesi

Tehlike

Kaza tehlikesi. Her çalışmadan önce, el freninin çalışıp çalışmadığı düz bir zeminde kontrol edilmelidir.

→ Anahtar şalterini “0” konumuna getirin.
→ Acil kapama tuşuna basın.

Cihaz elle itilebilirse, el freni çalışır durumda değildir.

→ El frenini çözme kolunu yukarı bastırın.

Cihaz hâlâ elle itilebiliyorsa, el freni arızalıdır. Cihazı durdurun ve müşteri hizmetlerini arayın.

Frenleme

⚠ Tehlike

Kaza tehlikesi. Cihaz iniş sırasında yeterli fren etkisi göstermiyorsa, Acil Kapatma tuşuna basın:

Sürüş

Cihaz hakkında bilgi sahibi olmak için, ilk sürüş denemelerini boş bir yerde yapın.

⚠ Tehlike

Çok büyük eğimlerde devrilme tehlikesi.

→ Aracı sürüş yönünde sadece maksimum % 10'a kadar eğimlerde sürün.
Virajlardan hızlı geçerken devrilme tehlikesi.
Islak zeminde savrulma tehlikesi.
→ Virajlarda yavaş sürün.
Stabil olmayan zeminlerde devrilme tehlikesi.
→ Cihazı sadece sabitlenmiş zeminlerde hareket ettirin.
Çok büyük yan eğimde devrilme tehlikesi.
→ Aracı sadece sürüş yönünün enine doğru maksimum %10'a kadar eğimlerde sürün.
→ Durma yüzeyine basın ve sol ayağınızla emniyet pedalını basılı tutun.
→ Gaz pedalına basmayın.
→ Acil kapama tuşunun kilidini döndürerek açın.
→ Anahtar şalterini “1” konumuna getirin.
→ Kumanda panelindeki sürüş yönü şalteriyle sürüş yönünü ayarlayın.
→ Hız aralığını hız düğmesiyle seçin (3 kademe).
→ Çözme tuşuna basın.
→ Sürüş için gaz pedalına dikkatlice basın.

Not

Sürüş yönü, sürüş sırasında da değiştirilebilir. Bu şekilde, aşırı derecede kirlenmiş bölümler bir çok kez ileri ve geri hareket edilerek temizlenebilir.

Aşırı yüklenme

Aşırı yüklenme durumunda, sürüş motoru belirli bir süre sonra kapatılır.

→ Cihazı en az 15 dakika boyunca soğutun.
→ Sürüş tahriki sigortasına kumanda panosunda tekrar basın.

Emme

→ Fırçalara sarılmayı önlemek için, vakumlama işleminden önce kaba kir, teller ve sicimleri emilecek yüzeyden temizleyin.

⚠ Uyar!

Zemin kaplamasını için zarar görme tehlikesi. Cihazı noktada çalıştırmayın. Vakum/fırça kafasını sadece sürüş sırasında kaldırın ve indirin. Fırça/vakum kafası inmişken durmayın.

→ Fırça/vakum ünitesini vakum/kaldırma kolunu aşağı hareket ettirin - Yan fırça ve fırça/vakum kafası indirilir. Fırça-vakum ünitesi indirilirken fırça tahriki ve vakum türbinini çalıştırın.
→ Gaz pedalına basın ve temizlenecek yüzeye hareket edin.

Not

Temizlik için 2. hız kademesi önerilir. 3. hız kademesi sadece taşıma sürüşleri için öngörülmüştür.

→ Hız düğmesini kullanarak hız aralığını seçin.

Vakumlamanın tamamlanması

→ Fırça/vakum ünitesini vakum/kaldırma kolunu yukarı hareket ettirin ve sola doğru kilitleyin - Yan fırça ve fırça/ vakum kafası kaldırılır ve kapatılır.

Kullanım dışında

→ Cihazı düz bir yüzeye bırakın.
→ Anahtar şalterini “0” konumuna getirin ve anahtarı çıkartın.
→ Bakım çalışmalarını "Her gün/Çalışma sonunda" uygulayın (Bkz. "Koruma ve Bakım" bölümü).
→ Cihazı takozla kaymaya karşı emniyet altına alın.

Taşıma

⚠ Tehlike

Yaralanma tehlikesi! Cihaz, sadece maksimum % 10'a kadar eğimlerde yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün.

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Vakum kolu, fırçalar ve püskürme korumasını cihazdan çıkartın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

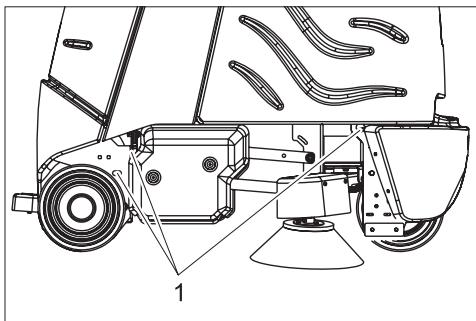

1 Sabitleme noktaları

Depolama

Dikkat

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.

Koruma ve Bakım

⚠ Tehlike

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce anahtar şalterini "0" konumuna getirin ve anahtarı çekin. Akü soketini çekin.

Bakım planı

Her gün

Çalışmaya başlamadan önce:

→ Lastik durumunu kontrol edin. → Filtre odası iç kapağının sızdırmaz şekilde kapanıp kapanmadığını kontrol edin.
→ Vakum hortumuna kir birikmesi kontrolü yapın, gerekirse hortumu temizleyin.
→ Emme hortumunun soket bağlantılarına sızdırmazlık kontrolü yapın.
→ Emniyet pedalı, gaz pedalı ve direksiyon simidine doğru çalışma kontrolü yapın.
→ Sulu akülerde asit seviyesini kontrol edin, gerekirse saf su ekleyin.
→ Filtre torbasının doluluk derecesini kontrol edin, gerekirse değiştirin.

Çalışma tamamlandıktan sonra:

→ Fırçaları temizleyin ve fırçalara aşınma kontrolü yapın. Sarı kılların boyuna ulaşmaları durumunda kıllar aşınmıştır.
→ Cihazın dışını, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.
→ Cihaza dıştan hasar kontrolü yapın.
→ Aküleri şarj edin.

Her 50 çalışma saatinde

→ Akülerin üst tarafını temizleyin.
→ Sulu akülerde asit yoğunluğunu kontrol edin.
→ Akü kablosuna sıkı oturma kontrolü yapın.

Her 100 çalışma saatinde

→ Akü bölmesi ve akülerin muhafazasını temizleyin.
→ Tahrik zincirinin gerilimini kontrol edin (Bkz. "Bakım çalışmaları").
→ Tahrik zincirine aşınma kontrolü yapın.
→ Fırça/vakum kafasının hizasını kontrol edin.

Her 200 çalışma saatinde

→ El frenini kontrol edin. *
→ Fırça-vakum kafasının zincirleri, telleri ve çevirme makaralarına aşınma ve gerginlik kontrolü yapın. *
→ Tüm motorların kömür fırçaları ve komütatörüne aşınma kontrolü yapın. *
→ Manevra zincirlerinin gerdirme düzeneğini kontrol edin. *

* Müşteri hizmetleri tarafından yapılır.

Bakım çalışmaları

Bakım sözleşmesi

Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım sözleşmeleri yapılabilir.

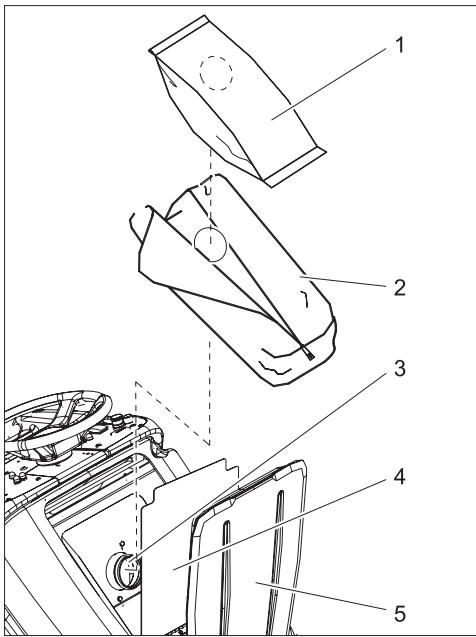

Filtre torbasının değiştirilmesi

1 Filtre torbası
2 Filtre torbası
3 Bağlantı ağzı
4 Filtre odasının iç kapağı
5 Filtre odası kapağı
→ Her iki filtre odası kapağını açın.
→ Filtre bölmesinin fermuarını açın.
→ Dolu filtre torbasını bağlantı ağzından çekin.
→ Filtre torbasını filtre bölmesinden çıkartın ve tasfiye edin.
→ Gerekirse filtre odasını temizleyin.
→ Gerekirse, filtre bölmesini bağlantı ağzından çekin ve çalkalayarak boşaltın ya da temizleyin.

1 Filtre torbalarının yedek bölmesi

→ Yeni filtre torbasını kapaktaki yedek bölmeden çıkartın ve filtre bölmesine yerleştirin.
→ Filtre torbasının deliğini bağlantı ağzı üzerinden itin.
→ Filtre bölmesinin fermuarını kapatın.
→ Her iki filtre odası kapağını kapatın.

Fırça merdanelerinin değiştirilmesi

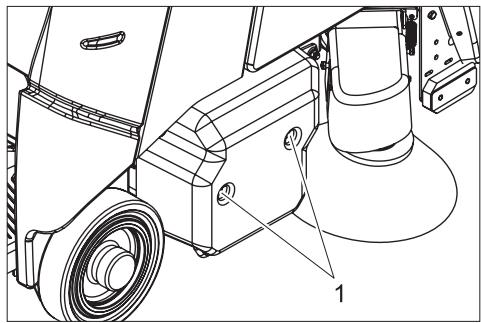

→ Cihazın sağ tarafından kapağın iki cıvatasını sökün.
→ Kapağı çıkartın.

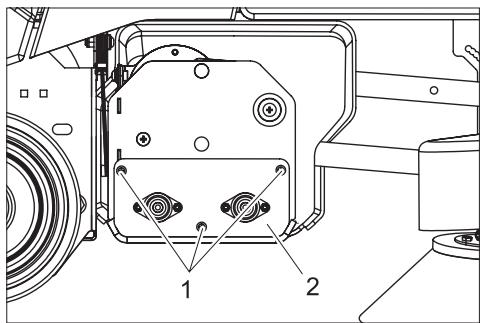

1 Civata
2 Yatak plakası

→ Yatak plakasını sabitleme civatalarını sökün.
→ Yatak plakasını çekin.
→ Fırçaları dışarı çekin.

→ Yeni fırçaları içeri itin ve taşıyıcı kilitlenene kadar vidalayın. Kılların düzeni yukarıdaki şekilde uygun olmalıdır.
→ Yatak plakası ve kapağı tekrar yerleştirin.

Fırça/vakum kafasının hizasının kontrol edilmesi

→ Cihazı sert, kaygan bir zeminde sürün (halı hariç).
→ Fırça/vakum kafası kaldırılmışken cihazı 30 saniye boyunca aynı noktada çalıştırın. (Gaz pedalına, fırçalar cihaz hareket etmeden çalışacak şekilde dikkatlice basın).
→ Fırça/vakum kafasını kaldırın ve cihazı yaklaşık 1 m ileri doğru sürün.

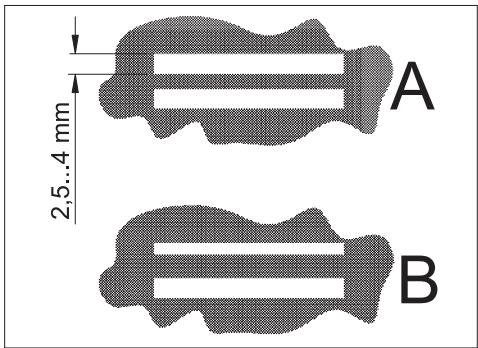

→ Fırçalar zemin üzerinde bir desen bırakmıştır. Deseni aşağıdaki şekle göre değerlendirin:

A Her iki fırça eşit genişlikte bir işaret oluşturmuşsa - Fırça/vakum kafası zemine paralel hizalanmıştır.
B Fırçalar farklı genişlikte işaretler oluşturursa - Fırça/vakum kafası ayarlanmalıdır.

Fırça/vakum kafasının hizasının ayarlanması

→ Civatayı çift taraftan gevşetin, uzun delikte kaydırın ve tekrar sıkın.
- Arka fırçanın temas yüzeyini büyültme - Cıvataları öne doğru kaydırın.
- Ön fırçanın temas yüzeyini büyültme - Civataları geriye doğru kaydırın.

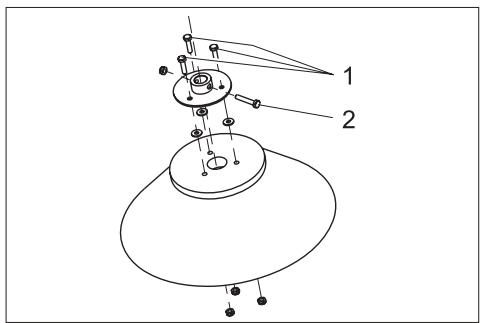

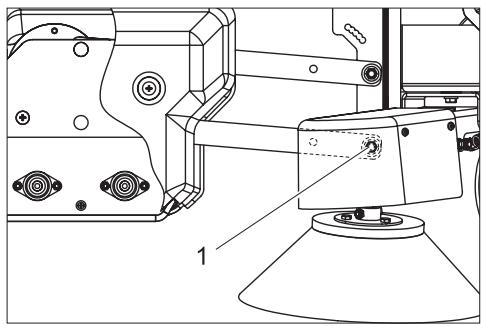

Yan fırçanın değiştirilmesi

1 Flanş sabitleme civatası
2 Fırça sabitleme civatası

→ Flanş sabitleme civatasını sökün ve flanşla birlikte fırçayı tahrik milinden çekin.
→ Fırça sabitleme civatalarını sökün ve fırçayı flanştan ayırın.
→ Yeni fırçayı ters sırada takın.

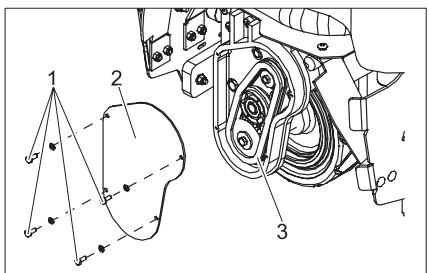

Tahrik zincirinin kontrol edilmesi

→ Ön kaplamayı çıkartın.

→ Civataları sökün.
→ Kapağı çıkartın.
→ Tahrik zinciri ve pinyona aşınma kontrolü yapın.

Arızalar

⚠ Tehlike

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce anahtar şalterini "0" konumuna getirin ve anahtarı çekin. Akü soketini çekin. Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın.

Arıza	Arızanın giderilmesi	Kim tarafından
Cihaz çalıştırılamıyor	Akü soketini cihaza takın.	Kullanıcı
	Acil kapama tuşunun kilidini döndürerek açın.	Kullanıcı
	Akü kapasitesi tükenmiş, aküyü şarj edin.	Kullanıcı
	Akü kablosuna doğru oturma kontrolü yapın.	Kullanıcı
	Akü kablosuna korozyon kontrolü yapın, gerekirse kabloyu temizleyin.	Kullanıcı
Cihaz hareket etmiyor ya da çok yavaş hareket ediyor	Çözme tuşuna basın.	Kullanıcı
	Sürüş tahrikinin sigortasını sıfırlayın	Kullanıcı
	El freni devre dışı, etkinleştirmek için, çözme kolunu yukarı bastırın.	Kullanıcı
	Gaz pedalını bırakın, anahtar şalterini "0" konumuna getirin, anahtar şalterini "1" konumuna getirin, emniyet pedalına basın, çözme tuşuna basın, gaz pedalına basın.	Kullanıcı
	Kumanda aşırı ısınmışCihazı kapatın ve soğutun	Kullanıcı
	Akü kapasitesi tükenmiş, aküyü şarj edin.	Kullanıcı
Cihaz fren yapmıyor	El freni devre dışı, etkinleştirmek için, çözme kolunu yukarı bastırın.	Kullanıcı
Fırça/vakum kafasındaki fırçalar çalışmıyor	Fırça merdanesi tahrikinin emniyetini sıfırlayın.	Kullanıcı
	Fırçayı ve yabancı madde nedeniyle blokajı kontrol edin, yabancı maddeleri temizleyin.	Kullanıcı
Yan fırça çalışmıyor	Vakum fırçası tahrikinin emniyetini sıfırlayın.	Kullanıcı
Fırçalar yavaş dönüyor	Akü kapasitesi tükenmiş, aküyü şarj edin.	Kullanıcı
Vakum türbini çalışmıyor	Vakum türbininin emniyetini sıfırlayın.	Kullanıcı
	Akü kapasitesi tükenmiş, aküyü şarj edin.	Kullanıcı
	Filtre torbası dolu, filtre torbası dolu göstergesi yanıyor. Filtre torbasını değiştirin.	Kullanıcı
Toz emme kötü	Vakum hortumu/vakum kanalı tıkanmış, vakum hortumu/vakum kanalını temizleyin.	Kullanıcı
	Akü kapasitesi tükenmiş, aküyü şarj edin.	Kullanıcı
	Filtre torbası dolu, filtre torbasını değiştirin.	Kullanıcı

Aksesuar

Tanımlama	Parça No.
Filtre torbası, 10 adet	8.600-121.0
Akü değiştirme seti aşağıdakilerden oluşur: Akü tabanı, kablo seti, kilitleme seti, 2 taşıma aracı	8.601-121.0
Akü, 12V/105 A, bakımsız (jel), 3 adet gereklidir	6.654-141.0
Şarj cihazı, 36V, bakımsız aküler için	6.654-229.0

Teknik bilgiler

Güç
Nominal gerilim	V	36
Akü kapasitesi	Ah (5h)	105
Ortalama güç alımı	W	1475
Sürüş motorunun gücü (nominal güç)	W	560
Fırçalar
Çalışma genişliği	mm	800
Fırça; Fırça merdanesi	mm	710
Fırça merdanesinin çapı	mm	100
Silindir fırçanın devri	d/dk	1750
Fırça merdanesi tahrikinin gücü	W	570
Yan fırçanın çapı	mm	300
Yan fırça devri	d/dk	85
Yan fırça tahrikinin gücü	W	32
Emme
Emme kapasitesi, hava miktarı	l/s	45
Emme kapasitesi, vakum	kPa	4,0
Emme motorunun gücü	W	550
Filtre torbasının hacmi	I	35
Ölçüler ve ağırlıklar
Sürüş hızı (max.)	km/saat	5,6
Tırmanma kapasitesi (max.)	%	10
Teorik yüzey gücü	m2/s	3270
Uzunluk	mm	1330
Genişlik	mm	927
Yükseklik	mm	1285
Müsaade edilen toplam ağırlık	kg	451
Taşıma ağırlığı	kg	376
Yüzey yükü	kPa	544
60335-2-72'a göre belirlenen değerler
Kolların toplam titreşim değeri	m/s2	<2,5
Ayakların toplam titreşim değeri	m/s2	<2,5
Güvensizlik K	m/s2	0,5
Ses basıncı seviyesi LpA	dB(A)	62

Yedek parçalar

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.
• En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilirsiniz.
• Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

CE Beyani

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafından piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Halı fırçalı süpürge Tip: 1.011-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Kullanılmış ulusal standartlar

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar.

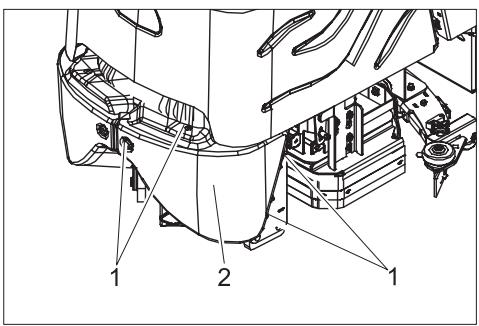

1 Şurub
2 Învelişul frontal
