CV 85 2 RS - Pramoninis dulkių siurblys KARCHER - Nemokama naudojimo instrukcija

Produkto tipas	Pramoninis dulkių siurblys su savaeige eiga ir šepetėliu kilimams
Prekės ženklas	KARCHER
Modelis	CV 85 2 RS
Nominali įtampa	36 V
Baterijos talpa	105 Ah (5 val.)
Vidutinė sunaudota galia	1475 W
Darbinis plotis	800 mm
Besisukančio šepečio skersmuo	100 mm
Besisukančių šepečių sukimosi greitis	1750 aps/min
Šoninio šepečio skersmuo	300 mm
Šoninio šepečio sukimosi greitis	85 aps/min
Siurbimo oro srautas	45 l/s
Maksimalus vakuumas	4,0 kPa
Filtro maišelio tūris	35 L
Maksimalus važiavimo greitis	5,6 km/h
Didžiausias leistinas nuolydis	10%
Matmenys (ilgis × plotis × aukštis)	1330 × 927 × 1285 mm
Didžiausias leistinas bendras svoris	451 kg
Garso slėgio lygis	62 dB(A)
Teorinis valomas plotas	3270 m²/h
Maitinimas	Baterija 36 V (nepridedama)
Pagrindinės funkcijos	Kilimų siurbimas ir šlavimas, savaeigis
Saugos įtaisai	Avarinio sustabdymo mygtukas, saugos pedalas, elektrinis stovėjimo stabdis
Įprastinė priežiūra	Filtro maišelio ištuštinimas, šepečių valymas, rūgšties lygio patikrinimas (šlapioji baterija)
Atsarginės dalys ir remontas	Originalios atsarginės dalys prieinamos per KARCHER aptarnavimo tarnybą arba svetainėje www.kaercher.com

Dažnai užduodami klausimai - CV 85 2 RS KARCHER

Kokia yra KARCHER CV 85 2 RS nominali įtampa?

Nominali įtampa yra 36 V.

Koks yra dulkių siurblio darbinis plotis?

Darbinis plotis yra 800 mm.

Kaip įkrauti prietaiso bateriją?

Atsukite baterijos dangtelio fiksavimo varžtą, atidarykite dangtelį, atjunkite baterijos jungtį ir prijunkite ją prie įkroviklio laido. Prijunkite įkroviklį prie tinklo (230 V) ir įjunkite. Vidutinis įkrovimo laikas yra apie 10 valandų. Po įkrovimo atjunkite įkroviklį ir vėl prijunkite jungtį prie prietaiso.

Kokios baterijos rekomenduojamos CV 85 2 RS?

Rekomenduojamos baterijos yra 3 x 12 V/105 Ah be priežiūros (gelio), kodas 6.654-141.0. Tinkamas įkroviklis yra modelis 36 V, skirtas be priežiūros baterijoms, kodas 6.654-229.0.

Koks yra maksimalus prietaiso važiavimo greitis?

Maksimalus važiavimo greitis yra 5,6 km/h.

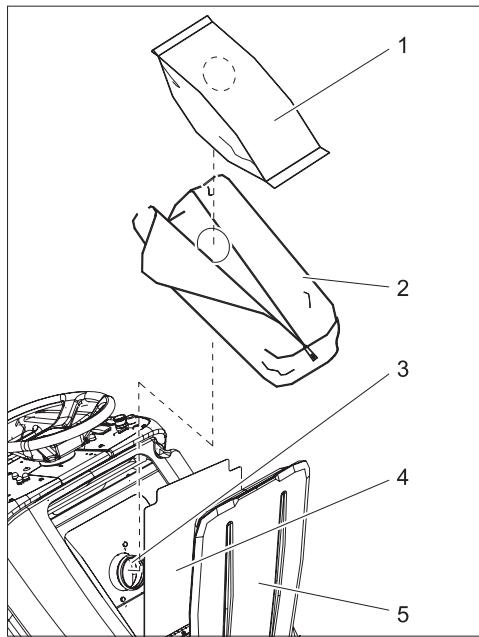

Kaip pakeisti filtro maišelį?

Atidarykite abu filtro kameros dangtelius, atidarykite filtro maišelio užtrauktuką, išimkite pilną filtro maišelį iš jungiamojo antgalio ir išmeskite. Įdėkite naują filtro maišelį į dulkių maišą, uždėkite filtro maišelio angą ant jungiamojo antgalio, uždarykite užtrauktuką ir uždarykite dangtelius.

Ką daryti perkrovus važiavimo variklį?

Perkrovimo atveju važiavimo variklis išsijungia po nustatyto laiko. Leiskite prietaisui atvėsti mažiausiai 15 minučių, tada atstatykite pavaros mechanizmo saugiklį valdymo pulte.

Ar prietaisą galima naudoti ant nuolydžių?

Taip, bet tik ant nuolydžių, ne didesnių kaip 10% važiavimo kryptimi ir statmenai. Nevažiuokite šoniniais nuolydžiais, didesniais nei 10%.

Kokie yra pagrindiniai saugos įtaisai?

Saugos įtaisai apima avarinių sustabdymo mygtuką skirtą momentiniam išjungimui, saugos pedalą, kurį reikia laikyti nuspaustą norint įjungti pavarą, ir elektrinį stovėjimo stabdį.

Kur rasti atsarginių dalių CV 85 2 RS?

Originalios atsarginės dalys prieinamos per KARCHER aptarnavimo tarnybą arba svetainėje www.kaercher.com (meniu Aptarnavimas). Naudokite tik gamintojo patvirtintus priedus ir atsargines dalis.

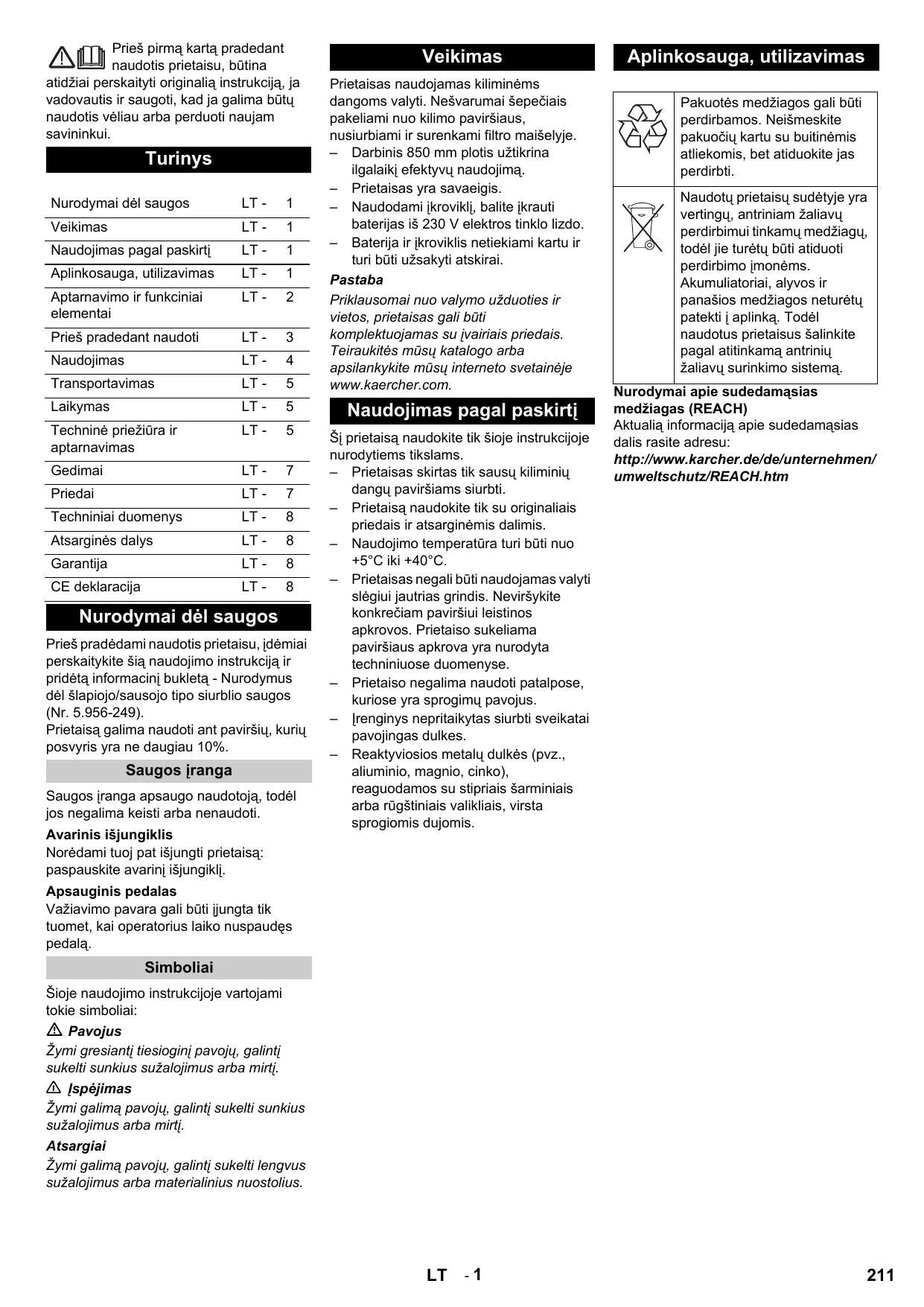

NAUDOJIMO INSTRUKCIJA CV 85 2 RS KARCHER

atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Nurodymai dėl saugos	LT -	1
Veikimas	LT -	1
Naudojimas pagal paskirtį	LT -	1
Aplinkosauga, utilizavimas	LT -	1
Aptarnavimo ir funkciniai elementai	LT -	2
Prieš pradedant naudoti	LT -	3
Naudojimas	LT -	4
Transportavimas	LT -	5
Laikymas	LT -	5
Techninė priežiūra ir aptarnavimas	LT -	5
Gedimai	LT -	7
Priedai	LT -	7
Techniniai duomenys	LT -	8
Atsarginės dalys	LT -	8
Garantija	LT -	8
CE deklaracija	LT -	8

Nurodymai dèl saugos

Prieš pradėdami naudotis prietaisu, įdėmiai perskaitykite šią naudojimo instrukciją ir pridėtą informacinį bukletą - Nurodymus dėl šlapiojo/sausojo tipo siurblio saugos (Nr. 5.956-249).

Prietaisą galima naudoti ant paviršių, kurių posvyris yra ne daugiau 10%.

Saugos iranga

Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Avarinis išjungiklis

Norėdami tuoj pat išjungti prietaisą: paspauskite avarinį išjungiklj.

Apsauginis pedalas

Važiavimo pavara gali būti ijungta tik tuomet, kai operatorius laiko nuspaudęs pedalą.

Simboliai

Šioje naudojimo instrukcijoje vartojami tokie simboliai:

⚠️ Pavojus

Žymi gresianti tiesiogini pavoju, galinti sukelti sunkius sužalojimus arba mirti.

⚠️ Ispéjimas

Žymi galimą pavoju, galinti sukelti sunkius sužalojimus arba mirti.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

Veikimas

Prietaisas naudojamas kiliminėms dangoms valyti. Nešvarumai šepečiais pakeliami nuo kilimo paviršiaus, nusiurbiami ir surenkami filtro maišelyje.

• Darbinis 850 mm plotis užtikrina ilgalaikį efektyvų naudojimą.
  – Prietaisas yra savaeigis.
• Naudodami jkrovikli, balite jkrauti baterijas iš 230 V elektros tinklo lizdo.
• Baterija ir įkroviklis netiekiami kartu ir turi būti užsakyti atskirai.

Pastaba

Priklausomai nuo valymo užduoties ir vietos, prietaisas gali būti komplektuojamas su įvairiais priedais. Teiraukitės mūsų katalogo arba apsilankykite mūsų interneto svetainėje www.kaercher.com.

Naudojimas pagal paskirti

Ši prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

• Prietaisas skirtas tik sausų kiliminių dangų paviršiams siurbti.
• Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis.
• Naudojimo temperatūra turi būti nuo +5°C iki +40°C.
• Prietaisas negali būti naudojamas valyti slėgiui jautrias grindis. Neviršykite konkrečiam paviršiui leistinos apkrovos. Prietaiso sukeliama paviršiaus apkrova yra nurodyta techniniuose duomenyse.
• Prietaiso negalima naudoti patalpose, kuriose yra sprogimų pavojus.
  – lrenginys nepritaikytas siurbti sveikatai pavojingas dulkes.
• Reaktyviosios metalų dulkės (pvz., aliuminio, magnio, cinko), reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, virsta sprogiomis dujomis.

Aplinkosauga, utilizavimas

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms.Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

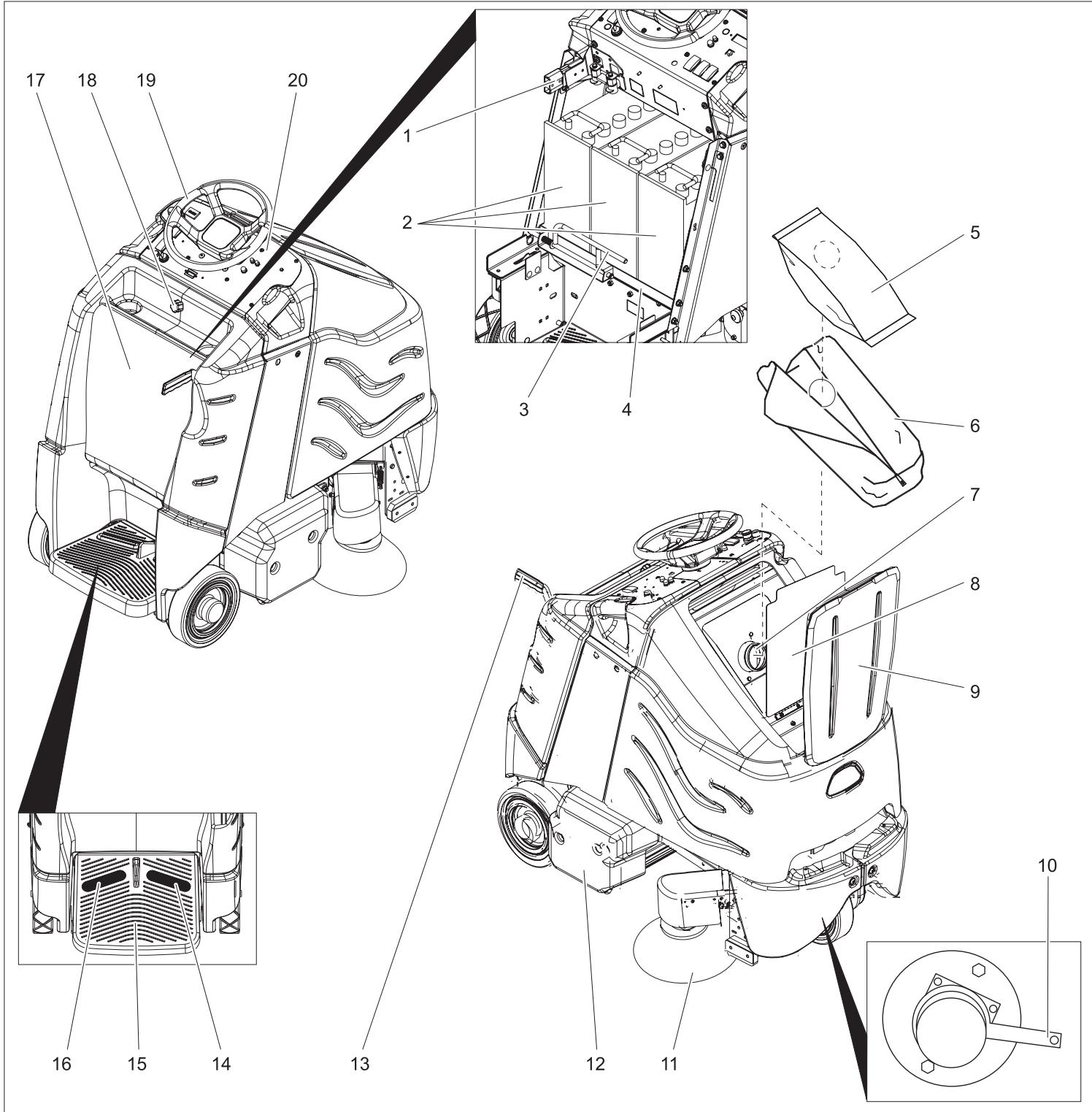

Aptarnavimo ir funkciniai elementai

1 Baterijų kištukas
2 Baterija
3 Baterijos įstatymo blokatorius
4 Baterijos įstatymo įtaisas
5 Filtras
6 Filtro maišelis
7 Prijungiamasis vamzdis
8 Vidinis filtro kameros dangtis
9 Filtro kameros dangtis
10 Stovėjimo stabdžio atblokavimo svirtis
11 Šoninis šepetys
12 Valymo šepečiu / siurbimo galva
13 Valymo šepečiu / siurbimo galvos pakėlimo / nuleidimo rankena
14 Važiavimo pedalas
15 Operatoriaus aikštelė

16 Apsauginis pedalas
17 Bateriju dangtelis
18 Baterijos dangtelio užrakto varžtas
19 Vairas

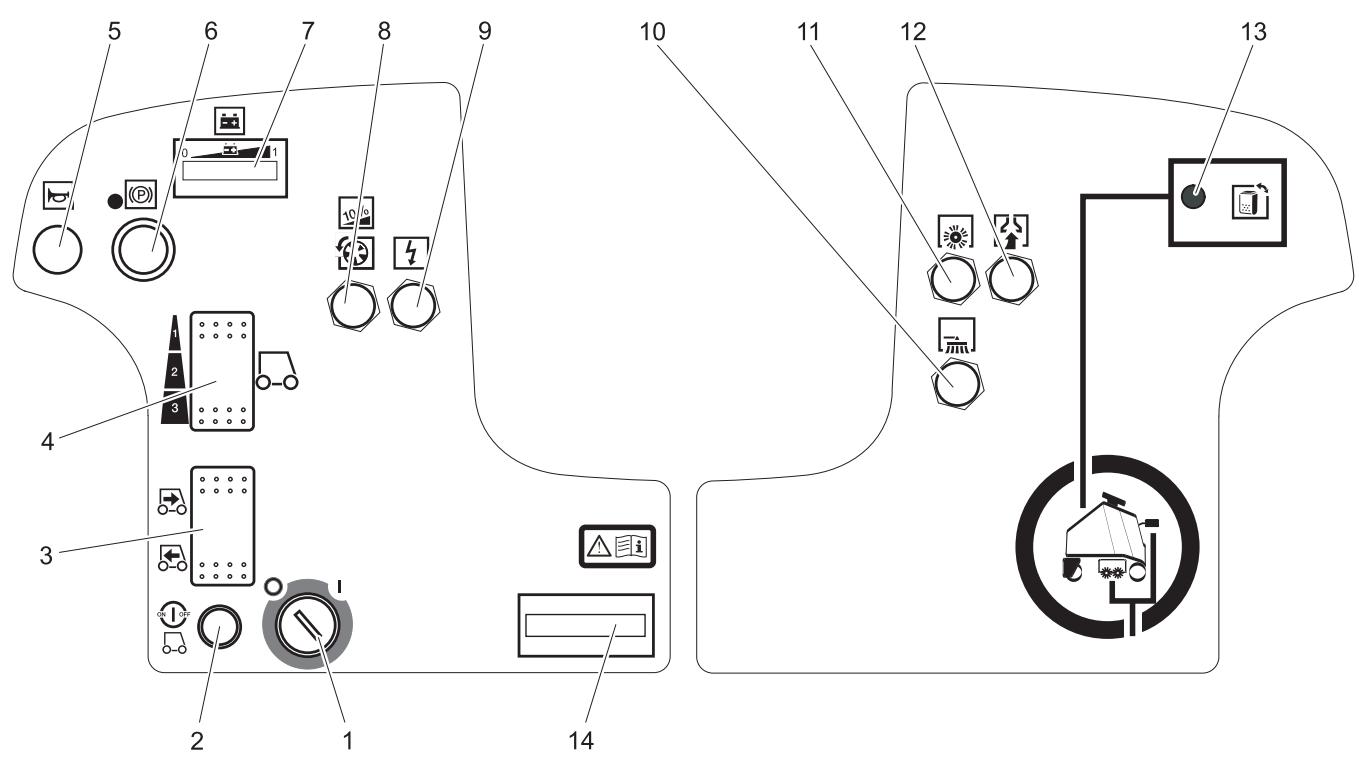

20 Valdymo pultas

1 Raktinis jungiklis
2 Atblokavimo mygtukas
3 Važiavimo krypties jungiklis
4 Greičio reguliatorius
5 Garsinis signalas
6 Avarinis išjungiklis
7 Kontrolinis bateriju indikatorius
8 Važiavimo pavaros saugiklis
9 Valdymo sistemos saugiklis
10 Šoninio šepečio pavaros saugiklis
11 Šepečio veleno pavaros saugiklis
12 Siurblio turbinos saugiklis
13 Filtro maišelio užsipildymo indikatorius
14 Eksploatavimo valandų skaitiklis

Prieš pradedant naudoti

Baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje
	Naudokite akių apsaugos priemones
	Saugokite vaikus nuo rūgščių ir bateriju
	Sprogimo pavojus
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rūkyti.

	Išėsdinimo pavojus
	Pirmoji pagalba
	Įspėjimas
	Atlieku tvarkymas
	Akumuliatorių baterijos neišmeskite i šiukšlių konteinerį

⚠️ Pavojus

Sprogimo pavojus. Nedėkite ant baterijos, t.y. ant sekciju jungčių polių, įrankių ar panašių daiktų.

Sužalojimų pavojus. Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

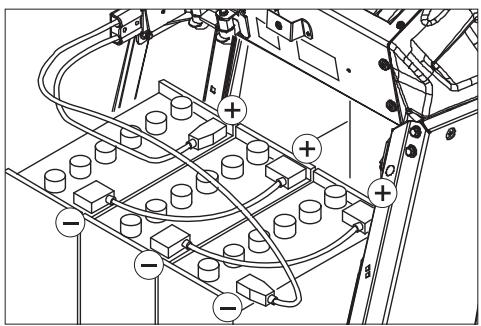

Idėkite bateriją ir prijunkite

→ Išsukite baterijos dangtelio užrakto varžta.
→ Atverskite baterijos dangtelj.
→ Pastumkite baterijos įstatymo blokatorių į kairę ir nulenkite į apačią.
→ Patraukite baterijos įstatymo įtaisą atgal.

→ Istatykite baterijas i baterijos istatymo itaiso vonelę.
→ Sujunkite polius kartu pateiktas kabeliais.

⚠️ Ispéjimas

Laikykitės poliariškumo.

→ Maitinimo kabelius prijunkite prie likusių laisvų (+) ir (-) polių.
→ Pastumkite baterijos įstatymo įtaisą į priekį.
→ Užfiksuokite baterijos įstatymo įtaiso užraktą.

⚠️ Ispéjimas

Prieš naudodami prietaisa, ikraukite baterijas.

Bateriju ikrovimas

→ Jei mirksi šviesos stulpelis kontrolinio baterijų indikatoriaus kairėje pusėje, prijunkite prietaisą prie įkrovimo stoties, venkite pakilimų.

⚠️ Pavojus

Pavojus susižaloti dėl srovės smūgio. Laikykitės reikalavimų dėl elektros tinklo ir saugiklių, žr. skyrių „Ikroviklis“.

lkroviklj naudokite tik sausose patalpose, kuriose užtikrintas reikiamas védinimas!

Pastaba

Maitinimo elementai vidutiniškai įkraunami naždaug per 10 valandų.

Rekomenduojami įkrovikliai (tinkantys atitinkamoms baterijoms) yra valdomi elektroniniu būdu ir savarankiškai baigia įkrovimo procesa.

⚠️ Pavojus

Sprogimo pavojus. Ikrauti skystines baterijas leidžiama tik atidarius bateriju dėklo dangteli.

→ Išsukite baterijos dangtelio užrakto varžta.
→ Atverskite baterijos dangtelj.
→ Ištraukite maitinimo elementų kištuką ir sujunkite su įkroviklio laidu.
→ İkroviklio tinklo kištuką jkiškite i lizda ir jjunkite.

Baigus ikrauti

→ Išjunkite įkroviklį ir ištraukite tinklo kištuką.
→ Atjunkite baterijos kabelj nuo ikroviklio kabelio ir sujunkite su prietaisu.
→ Baterijos dangtelį pasukite į priekį ir priveržkite užrakto varžtą.

Papildomi reikalavimai mažai priežiūros reikalaujančioms baterijoms (skystinėms):

→ Likus valandai iki įkrovimo pabaigos įpilkite destiliuoto vandens, atsižvelkite į tinkamą rūgšties lygį. Baterija yra atitinkamai pažymėta. Įkrovimo proceso pabaigoje iš visų elementų turi skirtis dujos.

⚠️ Pavojus

Išėsdinimo pavojus!

• Pilant vandenį i išsikrovusią bateriją, gali ištekėti rūgštis.
• Dirbdami su baterijos rūgštimis, naudokite apsauginius akinius ir laikykitės reikalavimų, kad nesusižalotumėte ir nepažeistumėte apsauginių rūbų.
• Ant odos ar rūbų užtiškus rūgšties, nedelsdami gerai nuplaukite vandeniu.

Atsargiai

Pažeidimo pavojus!

• Baterijoms užpildyti naudokite tik distiliuotą arba bedruski vandeni (EN 50272-T3).
• Nenaudokite jokių pašalinių priedų (vadinamujuų gerinamujuų priemonių), nes nestos galiojusi garantija.

Rekomenduojamos baterijos

Baterija	Užsakymo Nr.
3 x 12V/105 A, nereikalauja priežiūros (gelis)	6.654-141.0

Rekomenduojami jkrovikliai

|kroviklis	Užsakymo Nr.
36 V, nereikalaujančioms priežiūros baterijoms	6.654-229.0

Maitinimo elementus ir ikroviklj galite jsigyti specializuotose parduotuvėse.

Didžiausi bateriju matmenys

llgis	Plotis	Aukštis
406 mm	533 mm	432 mm

Naudodami skystines baterijas, papildomai laikykitės šių reikalavimų:

– Laikykitės reikalavimų dėl didžiausių maitinimo elementų matmenų.
- Kai ikraunate skystines baterijas, reikia atidaryti baterijos dangtelj.
– l'kraunant skystines baterijas būtina laikytis bateriju gamintojo nurodymu.

Išmontuokite baterijas

→ Išsukite baterijos dangtelio užrakto varžta.
→ Atverskite baterijos dangtelj.
→ Pastumkite baterijos įstatymo blokatorių i kairę ir nulenkite į apačią.
→ Patraukite baterijos įstatymo įtaisą atgal.
→ Atjunkite kabeli nuo akumuliatorių baterijos neigiamo poliaus.
→ Likusius laidus atjunkite nuo baterijos.
→ Išimkite baterijas.
→ Panaudotas baterijas utilizuokite pagal galiojančias nuostatas.

Kai prietaisas stovi, jo padėtis užfiksuojama elektriniu stovėjimo stabdžiu. Jei norite stumti prietaisą, reikai atblokuoti jo stovėjimo stabdį.

→ Norėdami atblokuoti stabdį, paspauskite žemyn atblokavimo svirtį.

⚠️ Pavojus

Iš vietos pajudėjęs prietaisas gali sukelti avarinę situaciją. Baigę stumti prietaisą vėl būtinai pakelkite atblokavimo svirtį: taip vėl ijungsite stovėjimo stabdį.

Iškrovimas

Pastaba

Jei norite iš karto išjungti visas funkcijas, patraukite koja nuo važiavimo pedalo, paspauskite avarinį išjungiklį ir pasukite raktini jungiklį i „0“ padėtį.

→ Atsukite varžtus ir nuimkite medinį rėmą.
→ Nukirpkite plastikinę pakavimo juostą ir nuimkite foliją.
→ Nuimkite ratų fiksatorius.

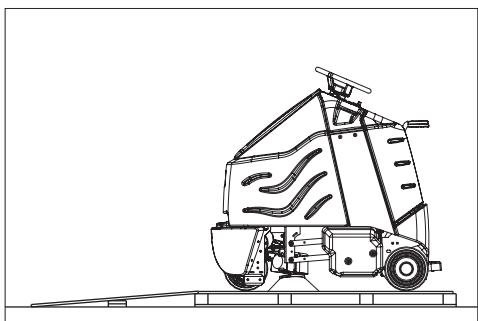

→ Pridėtą medinę plokštelę uždėkite kaip pakylą ant plokštės prietaiso nugarėlėje ir prisukite varžtais.

→ Pašalinkite pašalinkite trinkeles už abiejų galinių ratų.
→ Atverkite baterijos dėklo dangtelį ir išimkite vairą.
→ Užmaukite vairą ir nustatykite priekinį ratą tiesiai i priekį.
→ Nuimkite vairą, tinkamai jį nustatykite ir vėl užmaukite.
→ Pritvirtinkite vairą pridedama veržle.
→ lkiškite i vairą dangteli.
→ Jei prietaise néra baterijos: Baterijos idéjimas.
→ Prijunkite prie prietaiso baterijos kištuką.
→ Užlipkite ant stovėjimo aikštelės ir kairiaja koja laikykite nuspaustą apsauginį pedalą.
→ Pasukę atblokuokite avarinį išjungiklj.
→ Nustatykite raktinį jungikli „1“.
→ Valdymo pulto važiavimo krypties jungikliu nustatykite važiavimo atgal kryptj.
→ Greičio jungikliu pasirinkite mažiausio greičio diapazoną.
→ Paspauskite atblokavimo mygtuką.
→ Norédami važiuoti atsargiai paspauskite važiavimo pedalą ir lėtai nuvažiuokite nuo paletės.
→ Nustatykite raktinį jungiklį „0“.
→ Uždėkite galinių ratų gaubtus.

Naudojimas

Pastaba

Jei norite iš karto išjungti visas funkcijas, patraukite koja nuo važiavimo pedalo, paspauskite avarinį išjungiklį ir pasukite raktinį jungiklį i „0“ padėtį.

→ Techninės priežiūros darbus atlikite kasdien prieš darbo pradžią (žr. skyrių „Priežiūra ir aptarnavimas“).

Stovėjimo stabdžio patikrinimas

⚠️ Pavojus

Gali įvykti nelaimingas atsitikimas. Prieš darbą reikia lygioje vietoje patikrinti stovėjimo stabdžio veikimą.

→ Nustatykite raktini jungikli „0“.
→ Paspauskite avarinį išjungiklj.

Jei ranka galite pastumti prietaisą, vadinasi, stovėjimo stabdis neveikia.

→ Stovėjimo stabdžio atblokavimo svirtį pakelkite į viršų.

Jei prietaisą vis dar galima pastumti ranka, vadinasi, stovėjimo stabdis sugedo.

Išjunkite prietaisą ir kreipkitės į klientų aptarnavimo tarnybą.

Stabdymas

⚠️ Pavojus

Gali įvykti nelaimingas atsitikimas. Jei važiuojant nuolaidžiu maršrutu prietaisas stabdo nepakankamai, spauskite avarinį išjungikli:

Važiavimas

Jei norite susipažinti su prietaisu, pirmą kartą važiuokite juo tuščioje aikštelėje.

⚠️ Pavojus

Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršiu.

→ Mašiną galima naudoti ant tik paviršių, kurių nuolydis yra ne daugiau nei 10 %. Mašina gali apvirsti staigiuose posūkiuose. Mašina sunkiai valdoma ant šlapių grindų.
→ Posūkiuose važiuokite lėtai.
Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo.
→ Todėl naudokite mašiną tik ant tvirto pagrindo.

Mašina gali apvirsti jai per daug pasvirus i šoną.

→ Mašina gali būti pasvirus i šoną daugiausiai 10 % posvyrio kampu.
→ Užlipkite ant stovėjimo aikštelės ir kairiaja koja laikykite nuspaustą apsauginį pedalą.
→ Važiavimo pedalo nespauskite.
→ Pasukę atblokuokite avarinį išjungiklj.
→ Nustatykite raktinį jungiklį „1“.
→ Važiavimo kryptį nustatykite valdymo pulte važiavimo krypties jungikliu.
→ Pasirinkite greičio diapazoną greičio jungikliu (3 pakopos).
→ Paspauskite atblokavimo mygtuka.
→ Norėdami važiuoti, atsargiai paspauskite važiavimo pedalą.

Pastaba

Važiavimo krypti galima keisti ir važiuojant. Taip kelis kartus pavažiavus pirmyn ir atgal galima išvalyti net labai nešvarias vietas.

Perkrova

Pernelyg apkrautas variklis po tam tikro laiko išsijungia.

→ Tokiu atveju leiskite prietaisui bent 15 min. atvěsti.
→ Vél paspauskite važiavimo pavaros saugiklj valdymo pulte.

Siurbimas

→ Prieš siurbdami, pašalinkite nuo siurbiamo paviršiaus stambias atliekas, vielas ir virves, kad jos neužstrigtų tarp šepečių.

⚠️ Dèmesio!

Kyla pavojus pažeisti grindų paviršių. Prietaisu negali stovėti vienoje vietoje. Siurbimo / valymo šepečiais galvą pakelkite ir nuleiskite tik važiuodami. Nesustokite, kai nuleista valymo šepečiais / siurbimo galva.

→ Nuleiskite valymo šepečiais / siurbimo rankeną - nuleidžiamas šoninis šepetys ir valymo šepečiais / siurbimo galva.

Nuleidus valymo šepečiais / siurbimo galva, paleiskite šepečio pavarą ir siurbimo turbiną
→ Paspauskite važiavimo pedalą ir važiuokite i valomą vietą.

Pastaba

Valymui patariama pasirinkite antraja greičio pakopą. Trečioji greičio pakopa skirta tik transportavimui.

→ Greičio reguliatoriumi nustatykite norimą greičio sritį.

Siurbimo nutraukimas

→ Pakelkite valymo šepečiais / siurbimo rankeną - pakeliamas ir išjungiamas šoninis šepetys ir valymo šepečiais / siurbimo galva.

Naudojimo nutraukimas

→ Pastatykite prietaisą ant lygaus paviršiaus.
→ Pasukite raktini jungikli i padėti „0“ ir ištraukite rakta.
→ Techninės priežiūros darbus atlikite kasdien prieš darbo pradžią (žr. skyrių „Priežiūra ir aptarnavimas“).
→ Užblokuokite mašiną kaiščių, kad ji nenuriedėtų.

Transportavimas

⚠️ Pavojus

Susižalojimo pavojus! Prietaisą iškrauti arba pakrauti galima tik ne didesniuose nei 10 % posvyriuose. Važiuokite lėtai.

Atsargiai

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti i jo svorį.

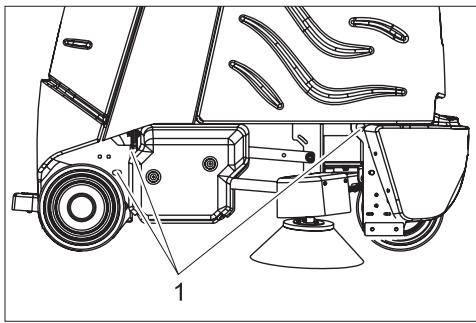

→ Nuimkite nuo prietaiso siurbimo rėmelį, šepečius ir apsaugą nuo purškimo.
→ Transportuojant jrenginj transporto priemonèse, jj reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti i prietaiso svorį.

Ši prietaisą galima laikyti tik patalpose.

Techninė priežiūra ir aptarnavimas

⚠️ Pavojus

Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, rankini jungikli pasukite i padėti „0“ ir ištraukite raktą. Ištraukite baterijų kištuką.

Aptarnavimo planas

Kasdien

Prieš darbo pradžia:

→ Patikrinkite padangas.
→ Patikrinkite, ar sandariai uždarytas filtro kameros vidinis dangtis.
→ Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite ją.
→ Patikrinkite, ar sandarios siurbimo žarnos kištukinės jungtys.
→ Patikrinkite, ar tinkamai veikia apsauginis pedalas, važiavimo pedalas ir vairas.
→ Patikrinkite skystinių baterijų rūgšties lygį ir, jei reikia, įpilkite destiliuoto vandens.
→ Patikrinkite, ar nepersipildęs filtro maišelis ir, jei reikia, pakeiskite jj.

Baigus naudoti:

→ Išvalykite šepečius ir patikrinkite, ar jie nenusidėvėję.
Šepečiai nusidėvėję, jei pasiekiamas geltonųjų šerių ilgis.
→ Prietaiso išorinį paviršių nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.
→ Vizualiai patikrinkite, ar prietaisas nesugadintas.
→ lkraukite baterijas.

Kas 50 eksploatavimo valandų

→ Nuvalykite viršutinę akumuliatoriaus dalį.
→ Jei naudojate skystines baterijas, patikrinkite rūgšties sudėtį.
→ Patikrinkite, ar baterijų kabeliai gerai prijungti.

Kas 100 eksploatavimo valandų

→ Išvalykite bateriju skyriu ir ju korpusus.
→ Patikrinkite pavaros grandinės įtempimą (žr. skyrių „Aptarnavimo darbai“).
→ Patikrinkite, ar nesusidėvėjo pavaros grandinė.
→ Patikrinkite valymo šepečiais / siurbimo galvos kryptj.

Kas 200 eksploatavimo valandų

→ Patikrinkite stovėjimo stabdį. *
→ Patikrinkite, ar nesusidėvėjusios ir nepažeistos grandinės, trauklės ir valymo šepečiais / siurbimo galvos ir šoninio šepečio pakėlimo kreipiamieji ratukai. *
→ Patikrinkite, ar nesusidėvėję visų variklių anglies šepečiai ir komutatoriai. *
→ Patikrinkite valdymo grandinių įtempiklius. *
* Atlieka klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Sutartis dèl aptarnavimo darbù

Kad būtų užtikrintas tinkamas prietaiso funkcionavimas, su "Kärcher" atstovybe galima sudaryti sutartį dėl aptarnavimo darbų.

Filtro maišelio keitimas

1 Filtras
2 Filtro maišelis
3 Prijungiamasis vamzdis
4 Vidinis filtro kameros dangtis
5 Filtro kameros dangtis
→ Atidarykite abu filtro kameros dangčius.
→ Atverkite filtro maišo užtrauktuką.
→ Pilna filtro maišelj atjunkite nuo movos.
→ Filtro maišelį išimkite iš filtro maišo ir sutvarkykite atliekas.
→ Jei reikia, išvalykite filtro kamera.
→ Jei reikia, filtro maišą nutraukite nuo movos, iškratykite ir išvalykite.

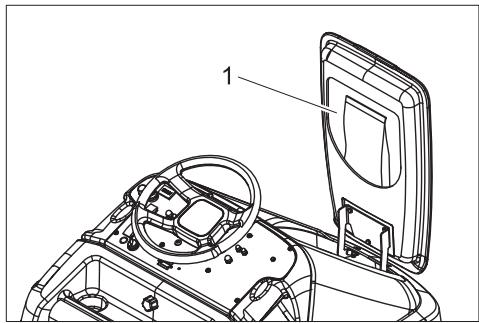

1 Filtro maišelių déklas

→ Iš dėklo išimkite naują filtro maišelį ir įdėkite į filtro maišą.
→ Užmaukite filtro maišelio angą ant movos.
→ Užverkite filtro maišo užtrauktuką.
→ Uždarykite abu filtro kameros dangčius.

Šepečių volo keitimas

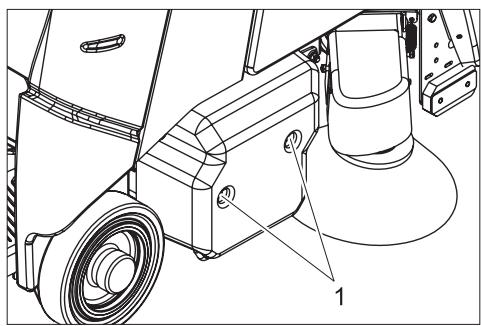

→ Išsukite abu dangčio dešinėje prietaiso pusėje varžtus.
→ Nuimkite dangti.

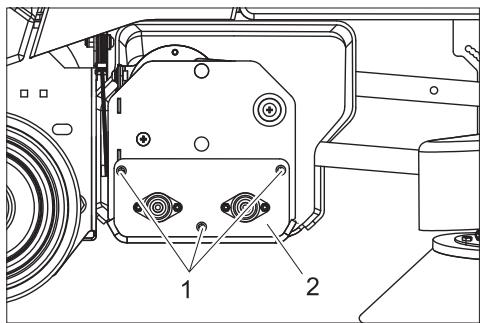

1 Varžtas
2 Guolinis skydas

→ Išsukite guolinio skydo tvirtinimo varžtus.
→ Nuimkite guolinį skydą.
→ Ištraukite šepečius.

→ Istumkite naujus šepečius ir sukite, kol užsifiksuos jungtis. Šeriu kryptis turi atitikti prieš tai esantį paveikslą.
→ Sumontuokite atgal guolini diską ir dangti.

Valymo šepečiais / siurbimo galvos krypties tikrinimas

→ Užvežkite prietaisą ant kietų ir lygių grindų (ne ant kilimo).
→ Palaikykite prietaisą su nuleista valymo šepečiais / siurbimo galva vietoje 30 sekundžių. (Atsargiai paspauskite važiavimo pedalą, kad veiktų šepečiai, tačiau prietaisas nevažiuotų).
→ Pakelkite valymo šepečiais / siurbimo galvą ir pavažiuokite maždaug 1 m pirmyn.

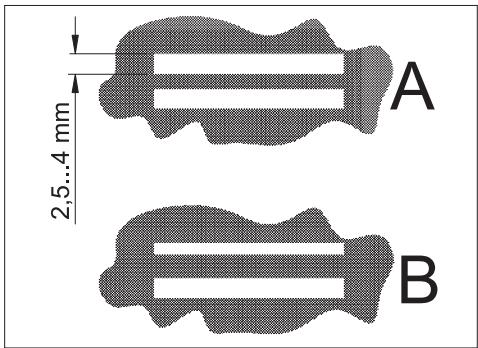

→ Ant grindų lieka šepečių valymo pavyzdys. [vertinkite valymo pavyzdį:

A Abu šepečiai palieka vienodo pločio žymes - valymo šepečiais / siurbimo galva nustatyta lygiagrečiai grindų atžvilgiu.
B Šepečiai palieka skirtingo pločio žymes - valymo šepečiais / siurbimo galva turi būti sureguliuota.

Valymo šepečiais / siurbimo galvos krypties reguliavimas

→ Atsukite varžtą iš abiejų pusių, pastumkite ilgoje angoje ir vėl užveržkite.
- Norėdami padidinti galinio šepečio valymo plotą, pastumkite varžta i priekį.
- Norėdami padidinti priekinio šepečio valymo plotą, pastumkite varžtą atgal.

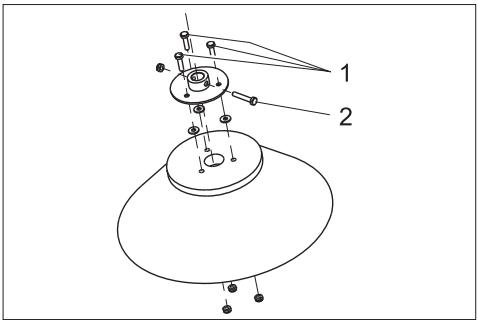

Šoninio šepečio keitimas

1 Jungès tvirtinimo varžtas
2 Šepečio tvirtinimo varžtas

→ Išsukite jungės tvirtinimo varžtą ir nutraukite šepetį su junge nuo pavaros veleno.
→ Išsukite šepečio tvirtinimo varžtus ir atskirkite šepetį nuo jungės.
→ Atvirkščia tvarka sumontuokite naują šepetį.

Pavaros grandinės tikrinimas

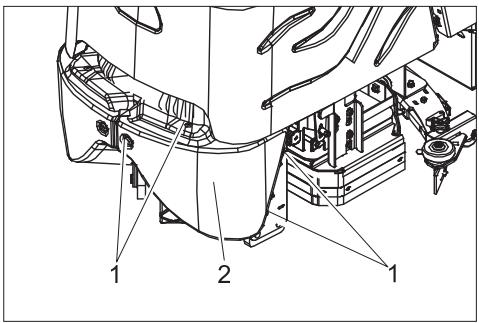

1 Varžtas
2 Priekinė apsauga
→ Išsukite varžtus.
→ Nuimkite priekinę apsaugą.

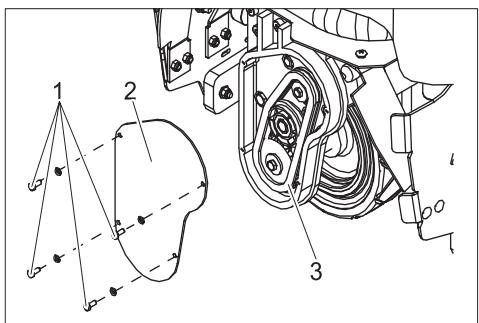

1 Varžtas
2 Dangtis
3 Pavaros grandinė

→ Išsukite varžtus.
→ Nuimkite dangtelj.
→ Patikrinkite, ar nesusidèvéjo pavaros grandiné ir krumpliaračiai.

Gedimai

⚠️ Pavojus

Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, rankini jungikli pasukite i padėti „0“ ir ištraukite raktą. Ištraukite baterijų kištuką.

Jei yra gedimas, kurio negalite pataisyti naudodamiesi šia lentele, kreipkitės į klientų aptarnavimo skyrių.

Gedimas	Šalinimas	Kas turi pašalinti
Prietaisas nejsijungia	Įkiškite i prietaisą baterijų kištuką.	Naudotojas
	Pasukę atblokuokite avarinį išjungiklj.	Naudotojas
	Baterija išsikrovė, įkraukite bateriją.	Naudotojas
	Patikrinkite, ar tinkamai laikosi baterijų kabelis.	Naudotojas
	Patikrinkite, ar baterijų kabelis nepažeistas korozijos ir, jei reikia, nuvalykite jį.	Naudotojas
Prietaisas nevažiuoja arba važiuoja lėtai	Paspauskite atblokavimo mygtuką.	Naudotojas
	Atstatykite važiavimo pavaros saugiklj	Naudotojas
	Išjungtas stovėjimo stabdis, norėdami jį ijungti pakelkite i viršų atblokavimo svirtį.	Naudotojas
	Atleiskite važiavimo pedalą, raktinį jungiklj pasukite i „0“ padėtį, tada pasukite jį i „1“ padėtį, paspauskite apsauginį pedalą, atblokavimo mygtuką ir važiavimo pedalą.	Naudotojas
	Valdymas perkaitoIšjunkite ir atvėsinkite prietaisą	Naudotojas
	Baterija išsikrovė, įkraukite bateriją.	Naudotojas
Prietaiso stabdžiai neveikia	Išjungtas stovėjimo stabdis, norėdami jį ijungti pakelkite i viršų atblokavimo svirtį.	Naudotojas
Neveikia valymo šepečiais / siurbimo galva	Atstatykite šepečio veleno pavaros saugiklj.	Naudotojas
	Patikrinkite, ar šepečių neblokuoja pašaliniai daiktai ir, jei yra, juos pašalinkite.	Naudotojas
Neveikia šoninis šepetys.	Atstatykite šoninio šepečio pavaros saugiklj.	Naudotojas
Šepečiai sukasi lėtai	Baterija išsikrovė, įkraukite bateriją.	Naudotojas
Neveikia siurbimo turbina	Atstatykite siurbimo turbinos saugiklj.	Naudotojas
	Baterija išsikrovė, įkraukite bateriją.	Naudotojas
	Užpildytas filtro maišelis, žiba filtro maišelio užpildymo indikatorius. Pakeiskite filtro maišelį.	Naudotojas
Blogai siurbiamos dulkės	Užsikišo siurbimo žarna / siurbimo kanalas. Išvalykite.	Naudotojas
	Baterija išsikrovė, įkraukite bateriją.	Naudotojas
	Užsipildęs filtro maišelis. Pakeiskite jį.	Naudotojas

Priedai

Pavadinimas	Dalies Nr.:
Filtro maišelis, 10 vnt.	8.600-121.0
Baterijų keitimo rinkinys, kurį sudaro: baterijų vonelė, kabelių rinkinys, fiksavimo rinkinys, 2 transporteriai.	8.601-121.0
Baterija, 12V, 105 Ah, neaptarnaujama (gelis), reikia 3 vnt.	6.654-141.0
Įkroviklis, 36 V, neaptarnaujamoms baterijoms	6.654-229.0

Techniniai duomenys

Galia
Nominali įtampa	V	36
Bateriju talpa	Ah (5h)	105
Vidutinis galingumas	W	1475
Važiavimo variklio (nominalioji) galia	W	560
Šepečiai
Darbinis plotis	mm	800
Platus šepetys	mm	710
Šepečio skersmuo	mm	100
Šepečio apsukų kiekis	1/min	1750
Šepečio veleno pavaros galia	W	570
Šoninio šepečio skersmuo	mm	300
Šoninio šepečio apsukų kiekis	1/min	85
Šoninio šepečio pavaros galia	W	32
Siurbimas
Siurbimo galingumas, oro kiekis	l/s	45
Siurbimo galingumas, subatmosferinis slėgis	kPa	4,0
Siurbimo variklio galingumas	W	550
Filtro maišelio talpa	l	35
Matmenys ir masė
Važiavimo greitis (maks.)	km/h	5,6
Važiavimo posvyris (maks.)	%	10
Teorinis našumas	m^2/h	3270
Ilgis	mm	1330
Plotis	mm	927
Aukštis	mm	1285
Leistinas bendras svoris	kg	451
Transportavimo svoris	kg	376
Paviršiaus apkrova	kPa	544
Nustatytos vertės pagal EN 60335-2-72
Bendroji virpesių vertė rankoms	m/s^2	<2,5
Bendroji virpesių vertė kojoms	m/s^2	<2,5
Nesaugumas K	m/s^2	0,5
Garso slėgio lygis L_pA	dB(A)	62

Atsarginès dalys

– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.
- Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje.
- Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

CE deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Šepetinis kiliminės dangos siurblys Tipas: 1.011-xxx

Taikomi nacionaliniai standartai:

Pasirašantys asmenys yra įgalioti parduotuvės vadovybės.
