Produkttype	Industriell støvsuger med selvgående feiemaskin for tepper
Merke	KARCHER
Modell	CV 85 2 RS
Nominell spenning	36 V
Batterikapasitet	105 Ah (5h)
Gjennomsnittlig effektforbruk	1475 W
Arbeidsbredde	800 mm
Rotasjonsbørste diameter	100 mm
Rotasjonshastighet for rotasjonsbørster	1750 o/min
Sidebørste diameter	300 mm
Rotasjonshastighet sidebørste	85 o/min
Suge-luftstrøm	45 l/s
Maks undertrykk	4,0 kPa
Volum filterpose	35 L
Maks kjørehastighet	5,6 km/t
Maks tillatt helling	10%
Mål (L × B × H)	1330 × 927 × 1285 mm
Maks totalvekt	451 kg
Lydtrykknivå	62 dB(A)
Teoretisk rengjøringsareal	3270 m²/t
Strømforsyning	Batteri 36 V (ikke inkludert)
Hovedfunksjoner	Suging og feiing av tepper, selvgående
Sikkerhetsinnretninger	Nødstoppknapp, sikkerhetspedal, elektrisk parkeringsbrems
Løpende vedlikehold	Tømming av filterpose, rengjøring av børster, kontroll av syrenivå (vått batteri)
Reservedeler og reparerbarhet	Originaldeler tilgjengelig via KARCHER ettersalgsservice eller nettsiden www.kaercher.com

Ofte stilte spørsmål - CV 85 2 RS KARCHER

Hva er nominell spenning for KARCHER CV 85 2 RS?

Nominell spenning er 36 V.

Hva er arbeidsbredden på støvsugeren?

Arbeidsbredden er 800 mm.

Hvordan lader man batteriet på enheten?

Skru ut lukkeskruen på batteridekselet, åpne dekselet, koble fra batterikontakten og koble den til laderkabelen. Koble laderen til strømnettet (230 V) og slå på. Gjennomsnittlig ladetid er ca. 10 timer. Etter lading, koble fra laderen og koble kontakten til enheten igjen.

Hvilke batterityper anbefales for CV 85 2 RS?

Anbefalte batterier er 3 x 12 V/105 Ah vedlikeholdsfrie (gel), referanse 6.654-141.0. En egnet lader er modell 36 V for vedlikeholdsfrie batterier, referanse 6.654-229.0.

Hva er maksimal kjørehastighet for enheten?

Maksimal kjørehastighet er 5,6 km/t.

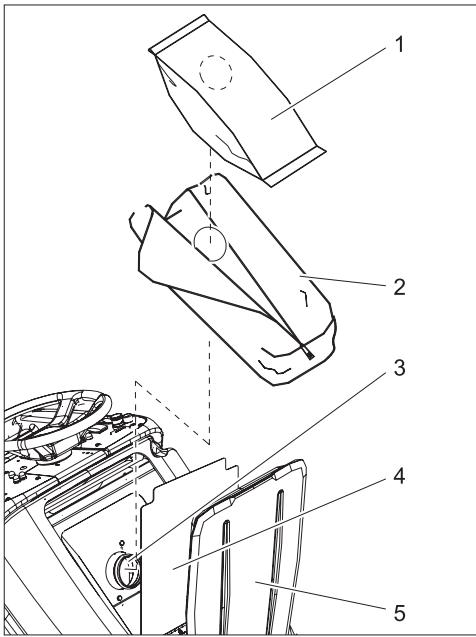

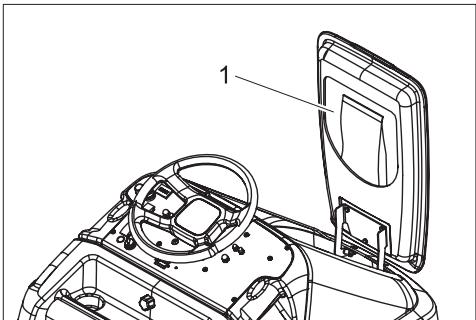

Hvordan skifter man filterpose?

Åpne begge dekslene på filterkammeret, åpne glidelåsen på filterposen, ta ut den fulle filterposen fra tilkoblingsstussen og kast den. Plasser en ny filterpose i støvposen, trykk filterposeåpningen over tilkoblingsmunnen, lukk glidelåsen og lukk dekslene.

Hva gjør man ved overbelastning av trekkraftmotoren?

Ved overbelastning deaktiveres trekkraftmotoren etter en bestemt tid. La enheten avkjøles i minst 15 minutter, og tilbakestill deretter sikringen til drivmekanismen på kontrollpanelet.

Kan enheten brukes i skråninger?

Ja, men bare på skråninger som ikke overstiger 10% i kjøreretningen og i vinkelrett retning. Ikke kjør på sidehellinger over 10%.

Hva er de viktigste sikkerhetsinnretningene?

Sikkerhetsinnretningene inkluderer en nødstoppknapp for umiddelbar nedstengning, en sikkerhetspedal som må holdes nede for å aktivere driften, og en elektrisk parkeringsbrems.

Hvor finner man reservedeler til CV 85 2 RS?

Originaldeler er tilgjengelige hos KARCHER ettersalgsservice eller på nettsiden www.kaercher.com (menyen Service). Bruk kun tilbehør og reservedeler som er godkjent av produsenten.

BRUKSANVISNING CV 85 2 RS KARCHER

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

Funktion

Miljøbeskyttelse, bortskaffelse

Batterier og ladeaggregater kan fås i specialforretninger.

Maksimale batterimål

→ Kør langsomt i sving.

→ Inden opsugningen startes, skal groft snavs, tråde og snør fjernes fra guldfladen for at undgå at de fanges i børsterne.

Advarsel!

Pleje og vedligeholdelse

Risiko

1 Reservefag til filterposer.

Overensstemmelseserklæring

Før første gangs bruk av appa- ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for senere bruk eller fo overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger	NO -	1
Funksjon	NO -	1
Forskriftsmessig bruk	NO -	1
For miljøet, avhending	NO -	1
Betjenings- og funksjonsorga-ner	NO -	2
Før igangsetting	NO -	3
Drift	NO -	4
Transport	NO -	5
Lagring	NO -	5
Pleie og vedlikehold	NO -	5
Funksjonsfeil	NO -	7
Tilbehør	NO -	7
Tekniske data	NO -	8
Reservedeler	NO -	8
Garanti	NO -	8
CE-erklæring	NO -	8

Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for våt-/tørrsugere nr. 5.956-249. Maskinen må kun brukes på flater med en stigning på inntil 10%.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Nødstoppknapp

For umiddelbar utkobling av alle maskinens funksjoner: Trykk på nødstoppknappen.

Sikkerhetspedal

Kjøringen kan kun aktiveres dersom brukeren holder pedalen nedtrykket med foten.

Symboler

I denne bruksveiledningen brukes følgende symboler:

⚠️ Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Funksjon

Apparatet er ment for suging av teppegulv. Smusset løses fra teppet ved hjelp av børster, suges opp og samles i en filterpose.

• En arbeidsbredde på 850 mm muliggjør effektiv bruk ved lang brukstid.
• Apparatet er selvdrevet.
• Batteriene kan lades ved hjelp av en batterilader i en 230 V stikkontakt.
• Batteri og lader er ikke del av leveransen og må bestilles separat.

Bemerk

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave og brukssted.

Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

• Maskinen må kun brukes til suging av tørre teppegulv.
• Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.
• Brukstemperaturområdet ligger mellom +5°C og +40°C.
• Maskinen må ikke brukes på trykkømfintlige gulv. Ta hensyn til gulvets tillatte flatebelastning. Flatebelastningen fra maskinen er angitt i Tekniske data.
• Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.
• Maskinen er ikke egnet til oppsuging av helsefarlig støv.
• Reaktivt metallstøv (f.eks. aluminium, magnesium, zink) i forbindelse med sterkt alkaliske og sure rengjøringsmidler.

For miljøet, avhending

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruksstasjon.

Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

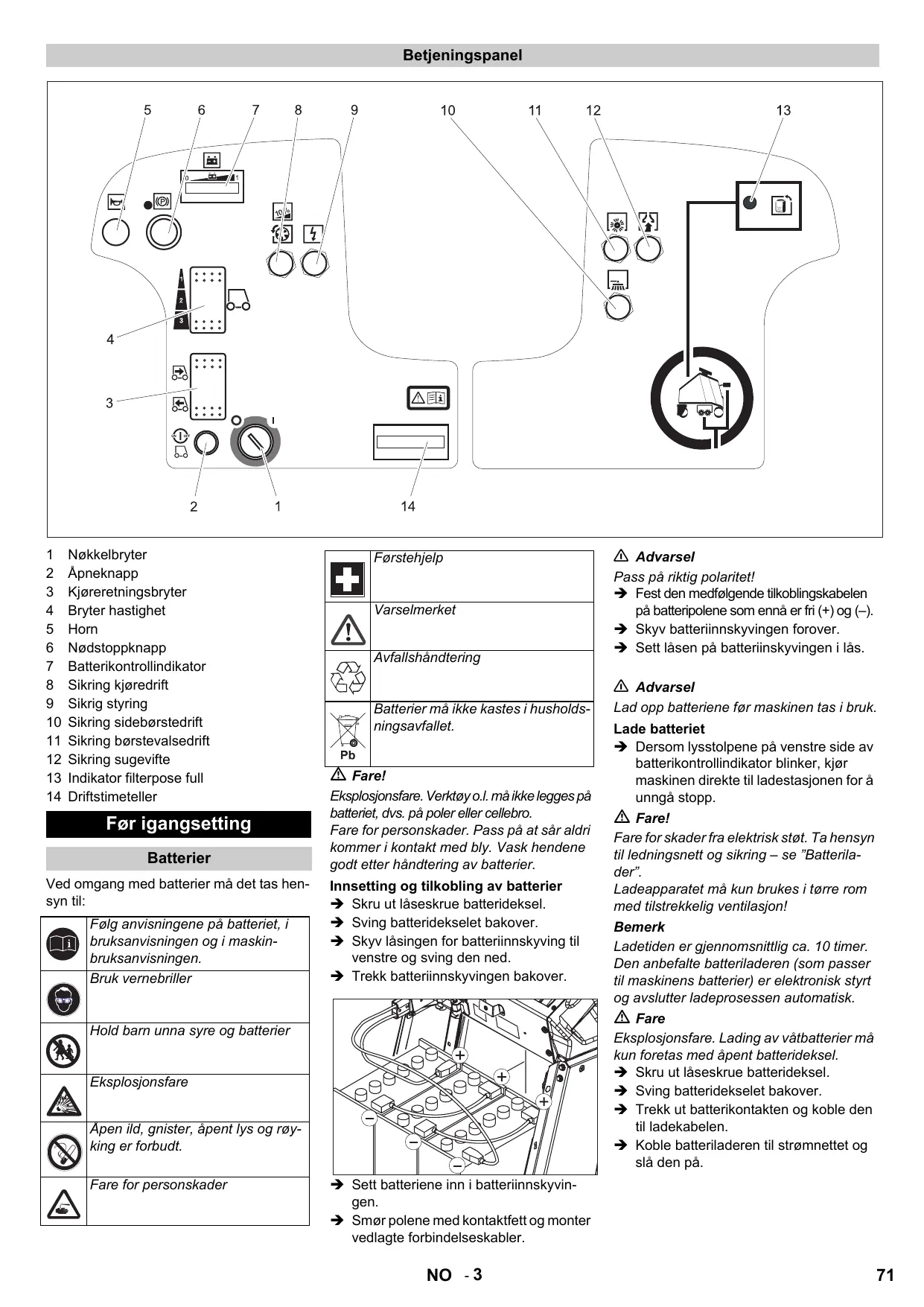

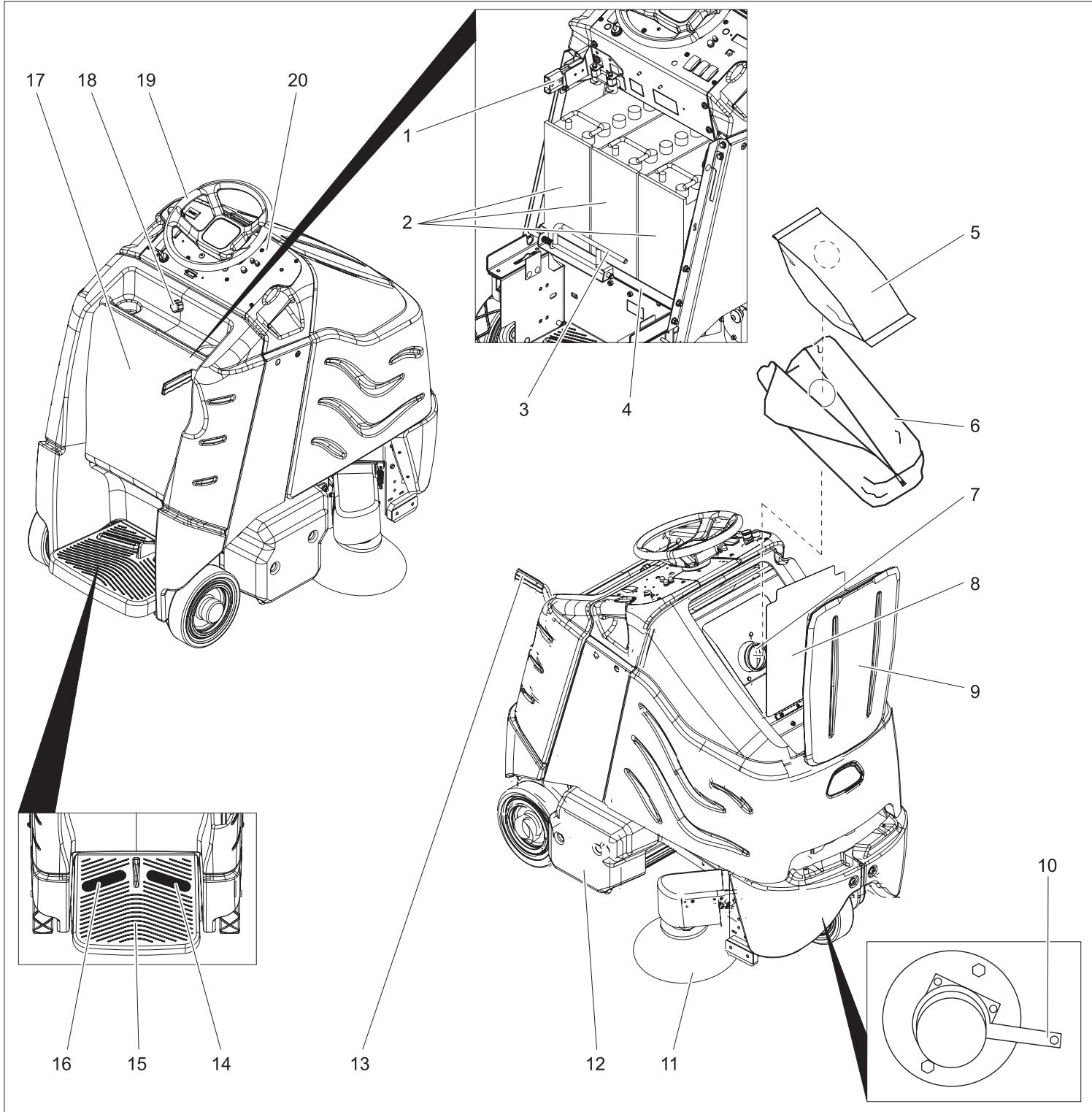

Betjenings- og funksjonsorganer

	Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen.
	Bruk vernebriller
	Hold barn unna syre og batterier
	Eksplosjonsfare
	Åpen ild, gnister, åpent lys og røy-king er forbudt.
	Fare for personskader

	Førstehjelp
	Varselmerket
	Avfallshåndtering
/ - - - Pb	Batterier må ikke kastes i husholds- ningsavfallet.

Pb

⚠️ Fare!

Eksplosjonsfare. Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

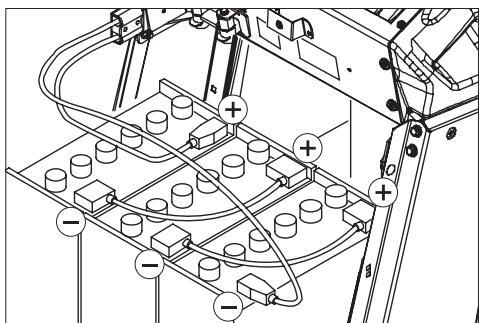

Innsetting og tilkobling av batterier

→ Skru ut läseskrue batterideksel.
→ Sving batteridekselet bakover.
→ Skyv låsingen for batteriinnskyving til venstre og sving den ned.
→ Trekk batteriinnskyvingen bakover.

→ Sett batteriene inn i batteriinnskyvin-gen.
→ Smør polene med kontaktfett og monter vedlagte forbindelseskabler.

Advarsel

Pass på riktig polaritet!

→ Fest den medfølgende tilkoblingskabelen på batteripolene som ennå er fri (+) og (−).
→ Skyv batteriinnskyvingen forover.
→ Sett låsen på batteriinskyvingen i lås.

Advarsel

Lad opp batteriene før maskinen tas i bruk.

Lade batteriet

→ Dersom lysstolpene på venstre side av batterikontrollindikator blinker, kjør maskinen direkte til ladestasjonen for å unngå stopp.

⚠️ Fare!

Fare for skader fra elektrisk støt. Ta hensyn til ledningsnett og sikring – se "Batterilader".

Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon!

Bemerk

Ladetiden er gjennomsnittlig ca. 10 timer. Den anbefalte batteriladeren (som passer til maskinens batterier) er elektronisk styrt og avslutter ladeprosessen automatisk.

⚠️ Fare

Eksplosjonsfare. Lading av våtbatterier må kun foretas med åpent batterideksel.

→ Skru ut läseskrue batterideksel.
→ Sving batteridekselet bakover.
→ Trekk ut batterikontakten og koble den til ladekabelen.
→ Koble batteriladeren til strømnettet og slå den på.

Når ladingen er ferdig

→ Slå av batteriladeren og trekk støpselet ut av stikkontakten.
→ Koble batterikabelen fra ladekabelen og koble den til maskinen igjen.
→ Batterideksel svinges forover og trekk til låseskrue.

Ekstra ved vedlikeholdslave batterier (våtbatterier):

→ Etterfyll destillert vann en time før ladeprosessen avsluttes, pass på at syrenivået er riktig. Batteriene er merket for dette. Når ladingen er ferdig, skal alle cellene lage gassbobler.

⚠️ Fare

Fare for skade!

• Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over.
• Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær.
• Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.

Forsiktig!

Fare for skade!

• Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene.
• Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), hvis ikke bortfaller garantien.

Anbefalte batterier

Batteri	Bestillingsnr.
3 x 12V/105 A, vedlike-holdsfritt (gel)	6.654-141.0

Anbefalte batteriladere

Batterilader	Bestillingsnr.
36V, for vedlikeholds-frie batterier;	6.654-229.0

Batterier og batteriladere kan kjøpes i fagforretninger.

Maksimale mål for batteri

Lengde	Bredde	Høyde
406 mm	533 mm	432 mm

Dersom det skal brukes våtbatterier, må det tas hensyn til følgende:

– De maksimale batterimål må overholdes.
- Ved lading av våtbatterier må batteridekselet være åpnet.
- Ved lading av våtbatterier må det tas hen-syn til batteriprodusentens forskrifter.

Demontere batterier

→ Skru ut läseskrue batterideksel.
→ Sving batteridekselet bakover.
→ Skyv låsingen for batteriinnskyving til venstre og sving den ned.
→ Trekk batteriinnskyvingen bakover.
→ Kabel kobles fra minuspolen på batteriet.
→ Koble fra de andre kablene fra batteriene.
→ Ta ut batterier.
→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Skyve maskinen

Når maskinen står stille hindres den fra å rulle ved en elektrisk parkeringsbrems. For å skyve maskinen må parkeringesbremsen läses opp.

→ For p låse opp parkeringsbremsen må opplåsingshendelen trykkes ned.

⚠️ Fare

Fare for ulykke ved maskin som ruller. Etter endt skyving må läsehendelen ubetinget svinges opp igjen for å aktivere parkeringsbremsen.

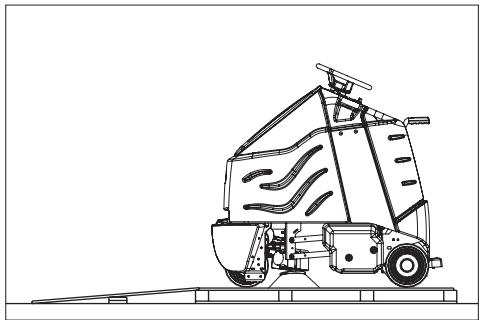

Lossing

Bemerk

Fjern foten fra kjørepedalen, trykk på nødstoppknappen og sett nøkkelbryteren i posisjonen "0" for umiddelbar utkobling av alle funksjonene.

→ Løsne skruene og fjern bjelkene.
→ Kutt over pakketeipen av plast og fjern folien.
→ Fjern låsingen fra hjulene.
→ Vedlagte treplate på baksiden av apparatet legges på pallen som rampe og festes med skruer.

→ Ta bort klossene under de to bakhjulene.
→ Åpne batterideksel og ta ut rattet.
→ Sett på hjulet og rett inn forhjulene.
→ Ta av rattet, rett inn og sett på igjen.
→ Fest hjulet med vedlagt mutter.
→ Sett inn dekselet i rattet.
→ Ved aparater uten batteri: Monter batteri.
→ Koble batterikontakt til apparatet.
→ Stig opp på ståflaten og hold sikkerhetspedalen nedtrykket med foten.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett nøkkelbryteren på "1".
→ Bestem kjøreretningen med kjøreretningsbryteren på betjeningspanelet.
→ Velg minste hastighetsområde med bryteren for hastighet.
→ Trykk på opplåsingstasten.
→ For å kjøre, trykk inn kjørepedalen forsiktig og kjør langsomt av pallen.
→ Sett nøkkelbryteren på "0".
→ Sett hjulkapslene på bakhjulene.

Drift

Bemerk

Fjern foten fra kjørepedalen, trykk på nødstoppknappen og sett nøkkelbryteren i posisjonen "0" for umiddelbar utkobling av alle funksjonene.

→ Vedlikeholdsarbeid "Daglig/før arbeidet starter" utføres (se avsnitt "Stell og ved-likehold").

Kontroller parkeringsbremsen

⚠️ Fare!

Ulykkesrisiko. Parkeringsbremsen funksjon må kontrolleres på flatt underlag før hver bruk.

→ Sett nøkkelbryteren på "0".
→ Trykk på nødstoppknappen.

Dersom maskinen kun kan skyves for hånd er parkeringsparkeringsbremsen ikke funksjonsdyktig.

→ Trykk opp läsehendelen for parkeringsbremsen.

Dersom maskinen fortsatt kun kan skyves for hånd, er parkeringsbremsen defekt. Slå av maskinen og kontakt kundeservice.

Bremsing

⚠️ Fare

Ulykkesrisiko. Dersom maskinen ved kjøring ikke har tilstrekkelig bremsevirkning, trykk nødstoppknappen.

Kjøring

Gjennomfør prøvekjøring på en fri åpen plass, for å gjøre deg fortrolig med maskinen.

⚠️ Fare

Veltefare ved for sterke stigninger.

→ Det må bare kjøres i stigninger på inntil 10% i kjøreretningen.

Veltefare ved hurtig kjøring i svinger. Slingrefare ved väte gulv.

→ Kjøre langsomt i svinger.

Veltefare ved ustabilt underlag.

→ Maskinen må kun kjøres på faste underlag.

Veltefare ved for sterk sidehelling.

→ Det må bare kjøres stigninger på maksimalt 10% på tvers av kjøretretningen.
→ Stig opp på ståflaten og hold sikkerhetspedalen nedtrykket med foten.
→ Ikke trykk på kjørepedalen.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett nøkkelbryteren på "1".
→ Bestem kjøreretningen med kjøreretningsbryteren på betjeningspanelet.
→ Velg hastighetsområde med bryter Hastighet (3 trinn).
→ Trykk på opplåsingstasten.
→ Trykk inn kjørepedalen forsiktig for å kjøre.

Bemerk

Kjøreretningen kan også endres under kjøringen. På den måten kan man kjøre flere ganger frem og tilbake for å rengjøre sterkt tilsmussede steder.

Overbelastning

Ved overbelastning kobles kjøremotoren etter en viss tid ut.

→ La maskinen kjøles ned i minst 15 minutter.
→ Trykk inn igjen sikring for kjøredrift på betjeningspulten.

Støvsuging

→ Før suging av grovt smuss, må tråder og snorer fjernes fra flaten som skal suges, for å forhindre at de fester seg i børstene.

⚠️ Advarsel!

→ Beveg hendel for senke/heve børste-/sugeenhet nedover - sidebørste og børste-/sugehode blir senket.
Børstedrift og sugevifte startes så snart børste-/sugeenhet er senket.
→ Trykk inn kjørepedalen for å kjøre inn på flaten som skal rengjøres.

Bemerk

For rengjøring anbefales hastighetstrinn 2. Hastighetstrinn 3 er kun ment for transport-kjøring.

→ Sett høytrykksvaskeren på et jevnt underlag.
→ Sett tenningsnøkkelen på "0" og trekk den ut.
→ Vedlikeholdsarbeid "Daglig/etter avsluttet arbeid" utføres (se avsnitt "Stell og vedlikehold").
→ Sikre maskinen med klosser mot rulling.

Transport

⚠️ Fare

Fare for skader! Maskinen må ved kjøring til opplading ikke kjøres i hellinger som overstiger 10%. Kjør langsomt.

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Ta av sugebom, børster og sprytebeskyttelse fra maskinen.
→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

⚠️ Fare!

Fare for skader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten.

Vedlikeholdsplan

Daglig

Før driftsstart:

→ Kontroller tilstand av dekk.
→ PrüKontroller om indre lokk på filter-kammeret lukker tett.
→ Kontroller sugeslange for smussavleiring, rengjør ved behov.
→ Kontroller tilkoblinger av sugeslange for tetthet.
→ Kontroller at sikkerhetspedal, kjørepedal og ratt fungerer korrekt.
→ VEd våtbatterier, kontroller syrenivå, etterfyll eventuelt destillert vann.
→ Kontroller fyllingsgrad av filterpose, skift om nødvendig.

Etter bruk:

→ Rengjør børster og kontroller for slitasje. Børstene er utslitt når de har nådd lengden til den gule børsten.
→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
→ Undersøk maskinen utvendig for skader.
→ Lade batterier.

Hver 50. driftstime

→ Rengjør oversiden av batteriene.
→ Kontroller syretetthet på våtbatterier.
→ Kontroller at batteriekabel sitter godt.

Hver 100. driftstime

→ Rengjør batterirom og batterihus.
→ Kontroller stramming på drivkjede 8se "Vedlikeholdsarbeider").
→ Kontroller drivkjede for slitasje.
→ Kontroller innretning av børste-/sugehode.

Hver 200. driftstime

→ Kontroller parkeringsbremsen. *
→ Kjeder, trekkwire og løfting av børste-sugehode og sidebørste kontrolleres for slitasje og stramming. *
→ Kontroller kullbørster og kommutator på alle motorene. *
→ Kontroller strammeinnretning på styrekjede. *

* Gjennomføres av kundeservice.

Vedlikeholdsarbeider

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.

Skifting av filterpose

1 Filterpose
2 Filtersekk
3 Tilkoblingsstusser
4 Indre lokk filterkammer
5 Deksel filterkammer
→ Begge lokk på filterkammeret åpnes.
→ Åpne glidelås på filterposen.
→ Full filterpose trekkes av tilkoblingsstussen.

→ Filterpose trekkes ut av filtersekken og kastes.
→ Rengjør filterkammeret ved behov.
→ Ved behov, trekk filtersekken av tilkoblingsstussen, rist og rengjør den.

→ Ta ut ny filterpose av lagringsrommet i lokket, og legg inn i filtersekken.
→ Skyv åpningen på filterposen over tilkoblingsstussen.
→ Lukk glidelås på filterposen.
→ Begge lokk på filterkammeret lukkes.

Skifting av børstevalse

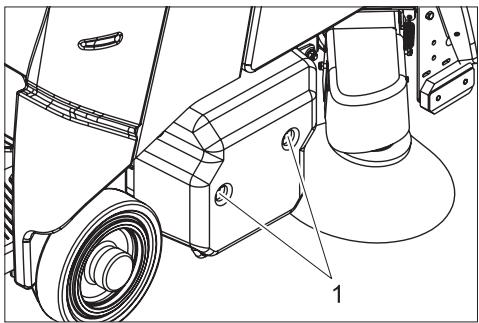

→ Ta av begge skruer på dekselet på høyre side av apparatet.
→ Ta av tildekningen.

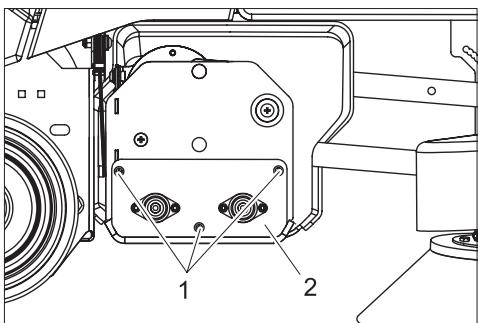

1 Skrue
2 Lagerskilt
→ Skru ut skruene som fester lagerskiltet.
→ Ta av lagerskilt.
→ Trekk ut børstene.

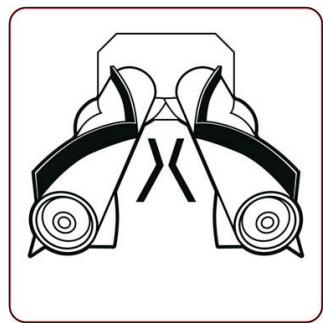

→ Skyv inn nye børster og drei rundt helt til medføreren går i lås. Anordning av børstene må tilsvare figuren over.
→ Sett på igjen lagerskilt og deksel.

Kontroller innretning av børste-/sugeho-de

→ Kjør apparatet på hardt og glatt underlag (ikke teppe).
→ La apparatet kjøre med senket børste-/sugehode i 30 sekunder. (Trykk forsiktig inn kjørepedalen, slik at børstene drives uten at apparatet kjører).
→ Løft børste-/sugehode og kjør ca 1 meter forover.

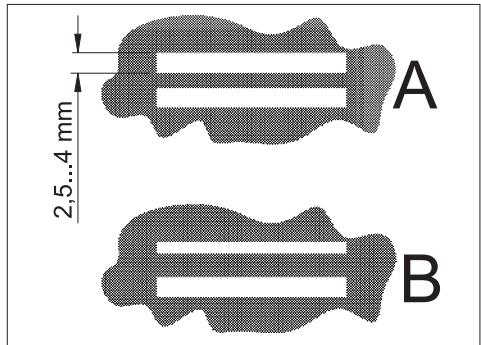

→ Børstene skal etterlate seg et mønster på underlaget. Vurder mønsteret ut fra figuren under:

A Begge børstene gir et like bredt merke -børste-sugehodet er rettet inn parallell til gulvet.
B Børstene gir ulikt brede merker - børste-/sugehodet må justeres.

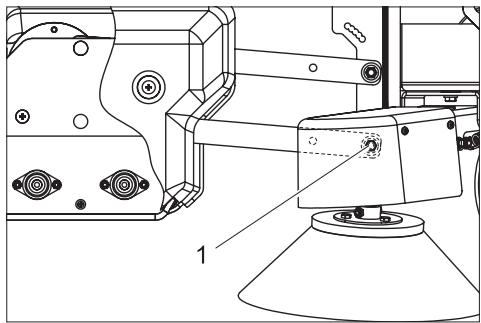

Juster innretning av børste-/sugehode

→ Løsne skruen på begge sider, forskyves i avlangt hull og trekkes til.
- ∅ke anleggsflaten for bakre børste -forskyv skruene forover.
- ∅ke anleggsflaten for fremre børste -forskyv skruene bakover.

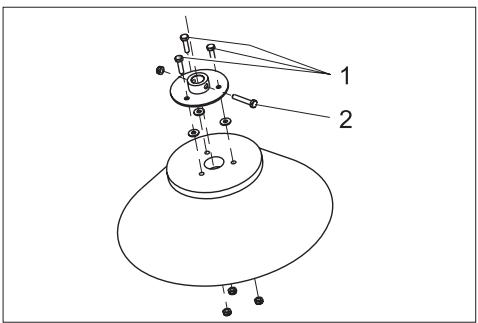

Skifte sidebørster

→ Skru ut festeskruene for flensen, og trekk børste og flens av drivakslingen.
→ Skru ut festeskruene og skill børsten fra flensen.
→ Sett inn nye børster i omvendt rekkefølge.

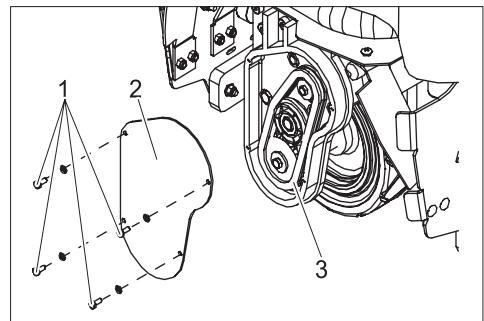

Kontrollere drivkjede

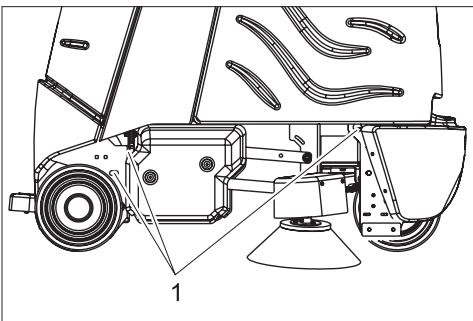

→ Skru ut skruene.
→ Ta av frintkledning.

→ Skru ut skruene.
→ Ta av deksel.
→ Kontroller drivkjede og tannhjul for slitasje.

Funksjonsfeil

⚠️ Fare!

Fare for skader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten. Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring Kärchers serviceavdeling.

Feil	Retting	Av hvem
Maskinen lar seg ikke starte	Sett batteriestøpsel i maskinen.	Bruker
	Tilbakestill N∅D-STOPP-tasten ved å dreie den.	Bruker
	Batteriekapasitet faller, lad opp batteriet.	Bruker
	Kontroller at batteriekabel sitter korrekt.	Bruker
	Kontroller batteriekabel for korrosjon, eventuelt rengjøres.	Bruker
Maskinen kjører ikke eller bare langsomt.	Trykk på opplåsingstasten.	Bruker
	Tilbakestill sikring kjøredrift.	Bruker
	Parkeringsbremse deaktiviert, trykk låsehendel oppover for å aktivere.	Bruker
	Slipp kjørepedalen, sett tenningsnøkkel til "0", trykk inn sikkerhetspedal, trykk på låse-knapp, trykk på kjørepedal.	Bruker
	Styring overoppvarmetSlå av maskinen og la den avkjøle seg	Bruker
	Batteriekapasitet faller, lad opp batteriet.	Bruker
Maskinen bremser ikke	Parkeringsbremse deaktiviert, trykk låsehendel oppover for å aktivere.	Bruker
Børster i børste-/sugehodet arbeider ikke	Tilbakestill sikring på børstevalsedrift.	Bruker
	Kontroller at det ikke er fremmedlegemer i børsten, eventuelt fjernes de.	Bruker
Sidebørster arbeider ikke	Tilbakestill sikring på sidebørstedrift.	Bruker
Børstene roterer langsomt	Batteriekapasitet faller, lad opp batteriet.	Bruker
Sugevifte arbeider ikke	Tilbakestill sikring på sugeturbin.	Bruker
	Batteriekapasitet faller, lad opp batteriet.	Bruker
	Filterpose full, indikator filterpose full lyser. Skifte filterpose.	Bruker
Dårlig støvavsuging	Sugeslange/sugekanal tilstoppet, rengjør sugeslange/sugekanal.	Bruker
	Batteriekapasitet faller, lad opp batteriet.	Bruker
	Filterpose full, skift filterpose.	Bruker

Tilbehør

Betegnelse	Best.nr.
Filterpose, 10 stk.	8.600-121.0
Batteriskiftesett bestående av: Batterikar, kabelsats, låsesett, 2 transportvogner	8.601-121.0
Batteri, 12V, 105 Ah, vedlikeholdsfri, (gel) 3 stk. nødvendig	6.654-141.0
Ladeapparat, 36V, for vedlikeholdsfrie batterier	6.654-229.0

Tekniske data

Effekt
Nettspenning	V	36
Batterikapasitet	Ah(5h)	105
Gjennomsnittlig effektbehov	W	1475
Kjøremotor (nominell effekt)	W	560
Børster
Arbeidsbredde	mm	800
Bredde børstevalse	mm	710
Diameter valsebørste	mm	100
Børstevalseturtall	o/min.	1750
Effekt valsebørstedrift	W	570
Diameter sidebørste	mm	300
Turtall sidebørste	o/min.	85
Effekt sidebørstedrift	W	32
Støvsuging
Sugeeffekt, luftmengde	l/sek.	45
Sugeeffekt, vakuum	kPa	4,0
Sugemotoreffekt	W	550
Volum filterpose	l	35
Mål og vekt
Kjørehastighet (maks.)	km/t	5,6
Stigeevne (maks.	%	10
Teoretisk flateeffekt	m^2/t	3270
Lengde	mm	1330
Bredde	mm	927
Høyde	mm	1285
Tillatt totalvekt	kg	451
Transportvekt	kg	376
Flatebelastning	kPa	544
Registrerte verdier etter EN 60335-2-72
Totalt vibrasjonsnivå armer	m/s^2	<2,5
Totalt vibrasjonsnivå ben	m/s^2	<2,5
Usikkerhet K	m/s^2	0,5
Støytrykksnivå L_pA	dB(A)	62

Reservedeler

• Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.
• Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen.
• Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

CE-erklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EF-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Teppebørstesuger Type: 1.011-xxx

Anvendte nasjonale normer

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.
