CV 85 2 RS - Teollisuusimuri KARCHER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Itsekulkeva teollisuusimuri mattojen lakaisuun
Merkki	KARCHER
Malli	CV 85 2 RS
Nimellisjännite	36 V
Akun kapasiteetti	105 Ah (5 h)
Keskimääräinen ottoteho	1475 W
Työleveys	800 mm
Pyörivän harjan halkaisija	100 mm
Pyörivien harjojen pyörimisnopeus	1750 kierr/min
Sivuharjan halkaisija	300 mm
Sivuharjan pyörimisnopeus	85 kierr/min
Imevän ilman virtausnopeus	45 l/s
Maksimi alipaine	4,0 kPa
Suodatinpussin tilavuus	35 l
Suurin ajonopeus	5,6 km/h
Suurin sallittu kaltevuus	10 %
Mitat (p × l × k)	1330 × 927 × 1285 mm
Suurin sallittu kokonaispaino	451 kg
Äänenpainetaso	62 dB(A)
Teoreettinen puhdistusalue	3270 m²/h
Virtalähde	36 V akku (ei sisälly)
Päätoiminnot	Mattojen imurointi ja lakaisu, itsekulkeva
Turvalaitteet	Hätäpysäytyspainike, turvapoljin, sähköinen seisontajarru
Säännöllinen huolto	Suodatinpussin tyhjennys, harjojen puhdistus, happotason tarkistus (märkäakku)
Varaosat ja korjattavuus	Alkuperäisvaraosat saatavilla KARCHER-huollosta tai verkkosivustolta www.kaercher.com

Usein kysytyt kysymykset - CV 85 2 RS KARCHER

Mikä on KARCHER CV 85 2 RS:n nimellisjännite?

Nimellisjännite on 36 V.

Mikä on imurin työleveys?

Työleveys on 800 mm.

Kuinka laitteen akku ladataan?

Irrota akun kannen lukitusruuvi, avaa kansi, irrota akun liitin ja liitä se laturin johtoon. Kytke laturi verkkovirtaan (230 V) ja käynnistä se. Keskimääräinen latausaika on noin 10 tuntia. Latauksen jälkeen irrota laturi ja kytke akun liitin takaisin laitteeseen.

Minkälaisia akkuja suositellaan CV 85 2 RS:lle?

Suositellut akut ovat 3 x 12 V/105 Ah huoltovapaa (geeli), tuotenumero 6.654-141.0. Sopiva laturi on 36 V -laturi huoltovapaille akuille, tuotenumero 6.654-229.0.

Mikä on laitteen suurin ajonopeus?

Suurin ajonopeus on 5,6 km/h.

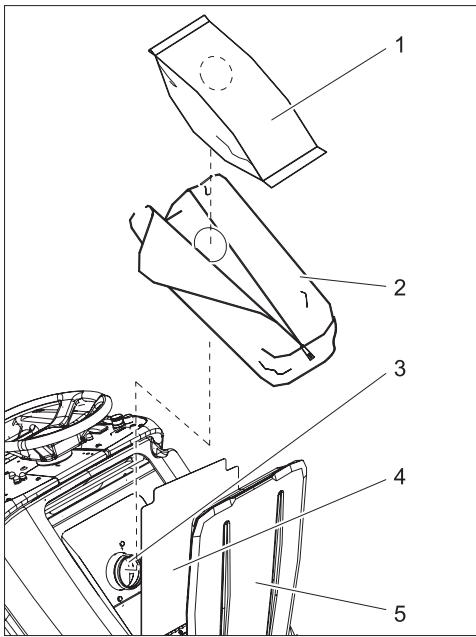

Kuinka suodatinpussi vaihdetaan?

Avaa suodatinkammion kaksi kantta, avaa suodatinpussin vetoketju, poista täysi suodatinpussi liitoskappaleesta ja hävitä se. Aseta uusi suodatinpussi pölypussiin, työnnä suodatinpussin aukko liitosaukkoon, sulje vetoketju ja sulje kannet.

Mitä tehdä, jos vetomoottori ylikuormittuu?

Ylikuormituksen sattuessa vetomoottori kytkeytyy pois tietyn ajan kuluttua. Anna laitteen jäähtyä vähintään 15 minuuttia ja nollaa sitten käyttökoneiston sulake ohjauspaneelista.

Voidaanko laitetta käyttää rinteissä?

Kyllä, mutta vain enintään 10% kaltevuudella kulkusuunnassa ja kohtisuorassa suunnassa. Älä aja sivuille yli 10% kaltevuudessa.

Mitkä ovat tärkeimmät turvalaitteet?

Turvalaitteisiin kuuluu hätäpysäytyspainike välitöntä käytöstä poistoa varten, turvapoljin, jota on painettava käytön aktivoimiseksi, ja sähköinen seisontajarru.

Mistä löydän varaosia CV 85 2 RS:lle?

Alkuperäiset varaosat ovat saatavilla KARCHER-huollosta tai verkkosivustolta www.kaercher.com (Service-valikko). Käytä vain valmistajan hyväksymiä lisävarusteita ja varaosia.

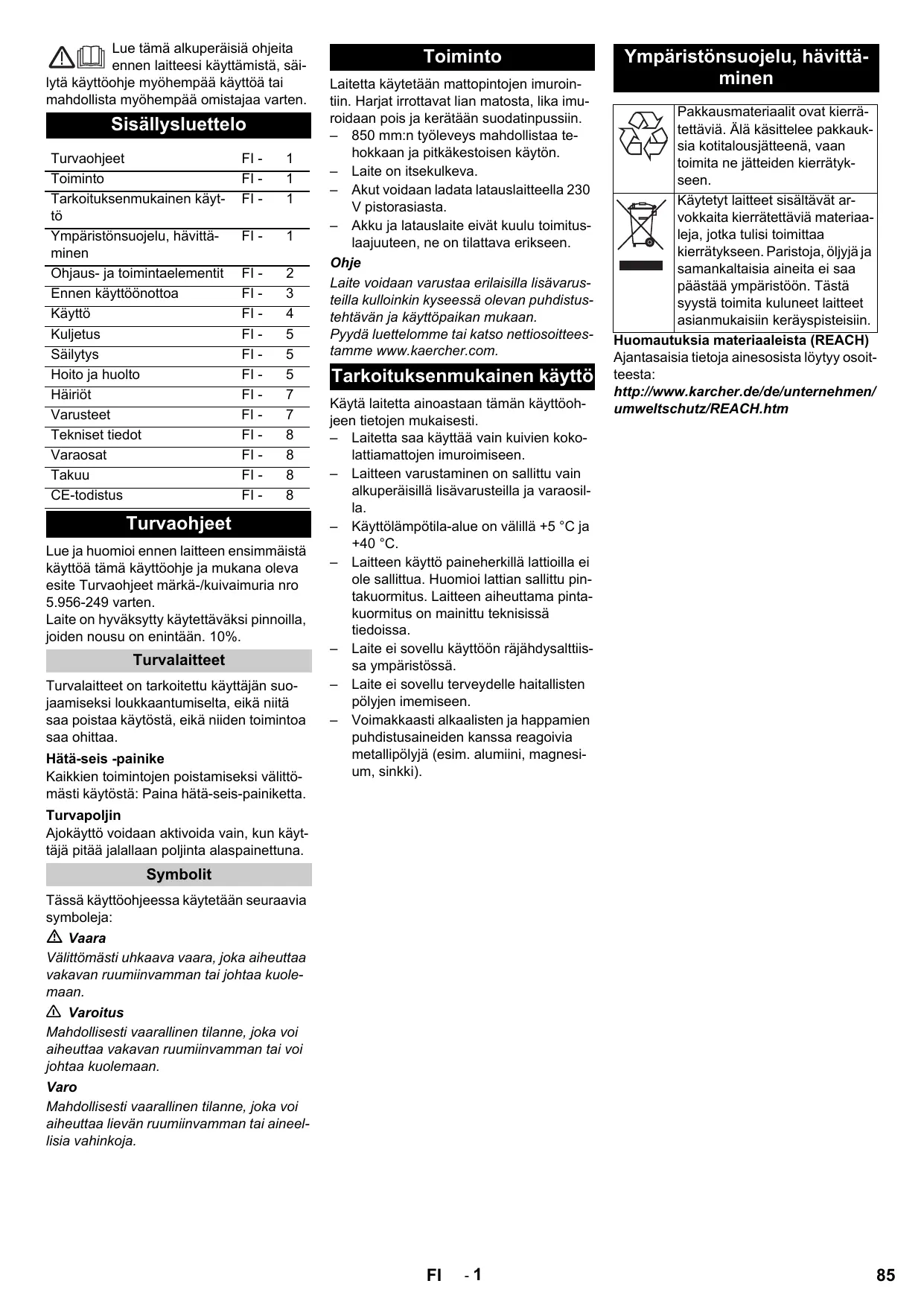

KÄYTTÖOHJE CV 85 2 RS KARCHER

Turvaohjeet	FI -	1
Toiminto	FI -	1
Tarkoituksenmukainen käyt-tö	FI -	1
Ympäristönsuojelu, hävittä-minen	FI -	1
Ohjaus- ja toimintaelementit	FI -	2
Ennen käyttöönottoa	FI -	3
Käyttö	FI -	4
Kuljetus	FI -	5
Säilytys	FI -	5
Hoito ja huolto	FI -	5
Häiriöt	FI -	7
Varusteet	FI -	7
Tekniset tiedot	FI -	8
Varaosat	FI -	8
Takuu	FI -	8
CE-todistus	FI -	8

Turvaohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet märkä-/kuivaimuria nro 5.956-249 varten.

Laite on hyväksytty käytettäväksi pinnoilla, joiden nousu on enintään. 10%.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Hätä-seis -painike

Kaikkien toimintojen poistamiseksi välittö- mästi käytöstä: Paina hätä-seis-painiketta.

Turvapoljin

Ajokäyttö voidaan aktivoida vain, kun käyt-täjä pitää jalallaan poljinta alaspainettuna.

Symbolit

Tässä käyttöohjeessa käytetään seuraavia symboleja:

⚠ Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠ Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Toiminto

Laitetta käytetään mattopintojen imurointiin. Harjat irrottavat lian matosta, lika imuroidaan pois ja kerätään suodatinpussiin.

• 850 mm:n työleveys mahdollistaa tehokkaan ja pitkäkestoisen käytön.
  – Laite on itsekulkeva.
• Akut voidaan ladata latauslaitteella 230 V pistorasiasta.
• Akku ja latauslaite eivät kuulu toimituslaajuuteen, ne on tilattava erikseen.

Ohje

Laite voidaan varustaa erilaisilla lisävarusteilla kulloinkin kyseessä olevan puhdistustehtävän ja käyttöpaikan mukaan.

Pyydä luettelomme tai katso nettiosoittees-tamme www.kaercher.com.

Tarkoituksenmukainen käyttö

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

• Laitetta saa käyttää vain kuivien koko-lattiamattojen imuroimiseen.
• Laitteen varustaminen on sallittu vain alkuperäisillä lisävarusteilla ja varaosilla.
• Käyttölämpötila-alue on välillä +5 °C ja +40 °C.
• Laitteen käyttö paineherkillä lattioilla ei ole sallittua. Huomioi lattian sallittu pintakuormitus. Laitteen aiheuttama pintakuormitus on mainittu teknisissä tiedoissa.
• Laite ei sovellu käyttöön räjähdysalttiissa ympäristössä.
• Laite ei sovellu terveydelle haitallisten pölyjen imemiseen.
• Voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki).

Ympäristönsuojelu, hävittä- minen

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit teesta:

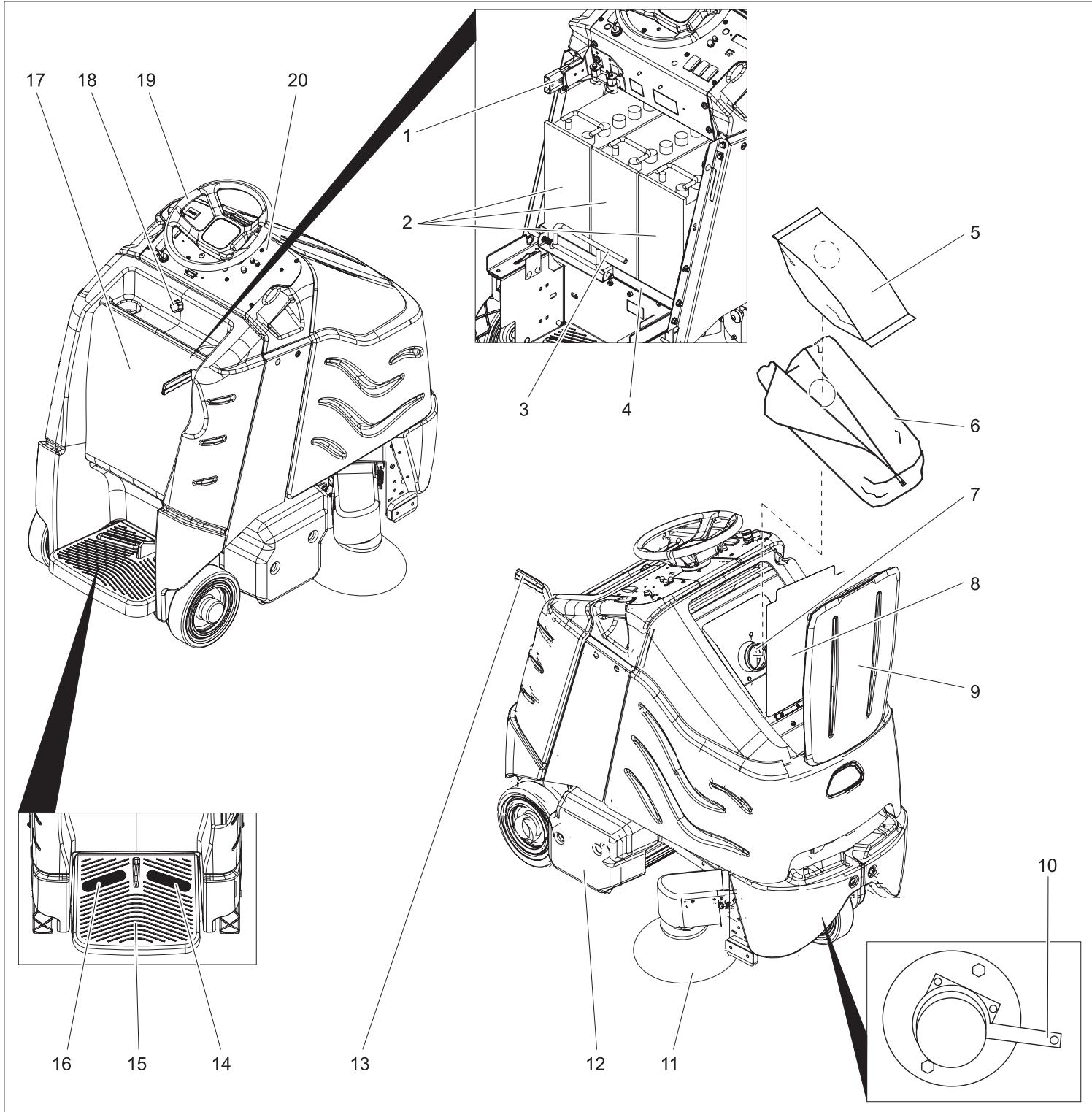

Ohjaus- ja toimintaelementit

1 Akkupistoke
2 Akku
3 Akkukotelon lukitus
4 Akkulokero
5 Suodatinpussi
6 Suodatinpussi
7 Liitäntäistukka
8 Suodatinkotelon sisäkansi
9 Suodatinkotelon kansi
10 Seisontajarrun vapautusvipu
11 Sivuharja
12 Harja-/imupää
13 Vipu harja-/imupään nostamiseen/las-kemiseen
14 Ajopoljin
15 Käyttäjän seisontataso

16 Turvapoljin
17 Akkusuojus
18 Akkukannen lukitusruuvi
19 Ohjauspyörä
20 Ohjauspulpetti

1 Avainkytkin
2 Lukituksen vapautuspainike
3 Ajosuuntakytkin
4 Nopeuskytkin
5 Äänitorvi
6 Hätä-seis -painike
7 Akunvalvontanäyttö
8 Varoke ajokäyttö
9 Varoke ohjaus
10 Sivuharjakäytön varoke
11 Harjatelakäytön varoke
12 Varoke imuturbiini
13 Suodatinpussi täynnä -näyttö
14 Käyttötuntilaskin

Ennen käyttöönottoa

Akut

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneuvon käyttöohjeessa.
	Käytä silmäsuojusta
	Pidä lapset loitolla haposta ja akuista.
	Räjähdysvaara
	Avotuli, kipinät ja tupakointi kielletty
	Syövyttämisvaara

	Ensiapu
	Varoitus
	Hävittäminen
	Älä heitä akkua jäteastiaan

⚠️ Vaara

Räjähdysvaara. Älä aseta työkaluja tai vastaavaa akun päälle, ts. ei päätenapojen eikä kennoliitosten päälle.

Loukkaantumisvaara. Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkua koske- vat työt.

Aseta akku paikoilleen ja liitä se.

→ Ruuvaa akun peitekannen lukitusruuvi irti.
→ Käännä akun peitekansi taakse.
→ Työnnä akkukotelon lukitus vasemmalle ja käännä alas.
→ Vedä akkukotelo taaksepäin.

→ Yhdistä navat mukana olevilla liitosjoh-dolla.
Huomioi, että napaisuus on oikein.
→ Liitä mukana toimitettu liitoskaapeli vielä vapaisiin akun napoihin (+) ja (-).
→ Tyuönnä akkukotelo eteenpäin.
→ Napsauta akkukotelon lukitus lukituk-seensa.

⚠ Varoitus

⚠ Varoitus

Lataa akku, ennen kuin otat laitteen käyttöön.

Akun lataaminen

→ Jos akkujen valvontanäytön vasemmal- la puolella olevat valopalkit vilkkuvat, aja laite välittömästi latausasemaan nousuja välttäen.

⚠ Vaara

Sähköiskun aiheuttama loukkaantumisvaara. Huomioi sähköverkko ja sulakkeet - katso "Latauslaite".

Käytä latauslaitetta vain kuivissa tiloissa, joissa on riittävä tuuletus!

Ohje

Latausaika on keskimäärin 10 tuntia.

Suositellut latauslaitteet (käytettyihin akkuihin sopivat) on säädetty elektronisesti ja päättävät latausvaiheen itsenäisesti.

⚠ Vaara

Räjähdysvaara. Märkäakkujen lataus on sallittu vain, kun peitekansi on avattuna.

→ Ruuvaa akun peitekannen lukitusruuvi irti.
→ Käännä akun peitekansi taakse.
→ Vedä akkupistoke irti ja liitä se latauskaapeliin.
→ Liitä latauslaite verkkoon ja kytke laite päälle.

Latausmenettelyn jälkeen

→ Kytke latauslaite pois päältä ja irrota se verkosta.
→ Vedä akkukaapeli irti latauskaapelista ja liitä se laitteeseen.
→ Käännä akun peitekansi eteen ja kierrä lukitusruuvi kiinni.

Lisäksi, kun käytetään vähähoitoisia akkuja (märkäakkuja):

→ Lisää tislattua vettä tunti ennen latausvaiheen loppua, huomioi oikea happotaso. Akku on merkitty vastaavasti. Latausvaiheen lopussa täytyy kaikkien kennojen kaasuuntua.

⚠ Vaara

Syöpymisvaara!

• Veden lisääminen, kun akku on purettu voi johtaa hapon ulospääsemiseen.
• Käsiteltäessä akkuhappoa käytä suojalaseja ja noudata määräyksiä loukkaantumisten ja vaatteiden tuhoutumisen estämiseksi.
• Mahdollinen ihon tai vaatteiden päälle roiskunut happo on huudeltava pois runsaalla vedellä.

Varo

Vaurioitumisvaara!

• Käytä akkujen jälkitäyttämiseen vain tislattua vettä tai vettä, josta on poistet-tu suola (EN 50272-T3).
• Älä käytä vieraita lisääineita (niin sanottuja tehoaineita), koska muutoin takuu raukeaa.

Suositeltavat akut

Akku	Tilausnro
3 x 12V/105 A, huolto-vapaa (hyytelö)	6.654-141.0

Suositeltavat latauslaitteet

Latauslaite	Tilausnro
36V, huoltovapaille akuille	6.654-229.0

Akut ja latauslaitteet on saatavissa vain alan liikkeistä.

Akun maksimimitat

Pituus	Leveys	Korkeus
406 mm	533 mm	432 mm

Jos aiotaan käyttää märkäakkuja, on huo-mioitava seuraavaa:

• Akun maksimimittoja on noudatettavia.
• Akun peitekansi on avattava märkäakkujen latauksen ajaksi.
• Märkäakkujen latauksessa on noudatettava akun valmistajan määräyksiä.

Paristojen poistaminen

→ Ruuvaa akun peitekannen lukitusruuvi irti.
→ Käännä akun peitekansi taakse.
→ Työnnä akkukotelon lukitus vasemmalle ja käännä alas.
→ Vedä akkukotelo taaksepäin.
→ Irrota kaapeli akun miinus-navasta.
→ Irrota jäljellä olevat kaapelit paristoista.
→ Ota paristot pois.
→ Hävitä käytetyt paristot voimassa olevien määräysten mukaisesti.

Laitteen työntäminen

Sähköinen seisontajarru estää laitteen seistessä poisvierimisen. Jotta laitetta voisi työntää, seisontajarru on vapautettava luki-tuksesta.

→ Paina seisontajarrun vapauttamiseksi vapautusvipu alas.

⚠ Vaara

Laitteen poisvierimisestä aiheutuva onnettomuusvaara. Kun työntäminen on saatu suoritettua, vapautusvipu on ehdottomasti käännettävä takaisin ylös ja siten aktivoitava seisontajarru.

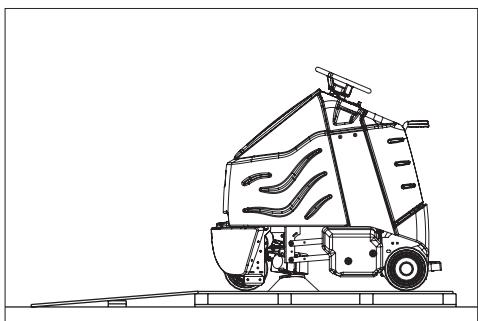

Purkaminen lavalta

Ohje

Kaikkien toimintojen välittömäksi pysäyttämiseksi, ota jalkasi pois turvapolkimelta, paina hätä-seis -painiketta ja kierrä avainkytkin asentoon "0".

→ Irrota ruuvit ja poista puuhäkki.
→ Leikkaa muovinen pakkausnauha rikki ja poista kalvo.
→ Poista esteet pyöristä.
→ Aseta laitteen takasivulla oleva puulevy rampiksi kuormalavan reunalle ja kiinnitä ruuveilla.

→ Poista pukit kummankin takapyörän takaa.
→ Avaa akun peite ja ota ohjauspyörä esiin.
→ Aseta ohjauspyörä paikalleen ja käännä etupyörät suoraan.
→ Poista ohjauspyörä, käännä suoraan ja pistä takaisin paikalleen.

→ Kiinnitä ohjuspyörä mukana olevalla mutterilla.

→ Laita peite ohjauspyörään. → Koneet, joissa ei ole akkua: aseta akku paikalleen.

→ Kytke akkupistoke laitteeseen.

→ Nouse seisontatasolle ja pidä turvapoljinta vasemmalla jalalla painettuna.

→ Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.

→ Aseta avainkytkin asentoon "1".

→ Valitse ajosuunnaksi peruutus ohjauspulpetissa sijaitsevalla ajosuuntakytkimellä.

→ Valitse nopeuskytkimellä pienin nope-usalue.

→ Paina vapautuspainiketta.

→ Paina varovasti ajopoljinta ja aja hitaasti pois kuormalavalta.

→ Aseta avainkytkin asentoon "0".

→ Pistä pyöränkapselin paikalleen takapyöriin.

Käyttö

Ohje

Kaikkien toimintojen välittömäksi pysäyttämiseksi, ota jalkasi pois turvapolkimelta, paina hätä-seis -painiketta ja kierrä avainkytkin asentoon "0".

→ Suorita kohdan "päivittäin/ennen käyttöönottoa" mukaiset huoltotyöt (katso kappale "Huolto ja hoito").

Seisontajarrun tarkastus

⚠ Vaara

Tapaturmavaara. Ennen jokaista käyttöä on tarkastettava seisontajarrun toiminta ta- sossa.

→ Aseta avainkytkin asentoon "0".

→ Paina hätä-seis-painiketta.

Jos laitetta voi työntää käsin, seisontajarru ei ole toimintakykyinen.

→ Paina seisontajarrun vapautusvipu ylös.

Jos laitetta voi yhä työntää käsin, seisontajarru on rikki. Ota laite pois käytöstä ja soita asiakaspalveluun.

Jarrutus

⚠ Vaara

Tapaturmavaara. Jos laitteessa ei ole tarpeeksi jarrutustehoa alamäkeä ajettaessa, paina hätä-seis -painiketta:

Ajaminen

Suorita ensimmäinen ajokerta vapaassa ti- lassa, jotta voit tutustua laitteen toimintaan.

⚠ Vaara

Kaatumisvaara suurissa nousuissa.

→ Ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10%.

Kaatumisvaara nopeassa kaarreajossa. Liukumisvaara märällä pohjalla.

→ Aja kaarteissa hitaasti.

Kaatumisvaara epästabiililla alustalla.

→ Laitetta on liikutettava ainoastaan kiinteällä alustalla.

Kaatumisvaara liian suurissa sivunousuissa.

→ Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %.

→ Nouse seisontatasolle ja pidä turvapoljinta vasemmalla jalalla painettuna.

→ Älä käytä ajopoljinta.

→ Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.

→ Aseta avainkytkin asentoon "1".

→ Valitse ajosuunta ohjauspulpetissa si- jaitsevalla ajosuuntakytkimellä.

→ Valitse nopeusalue ajonopeuden valintakytkimellä (3-portainen).

→ Paina vapautuspainiketta.

→ Aja painamalla varovaisesti ajopoljinta.

Ohje

Ajosuunta on muutettavissa myös ajon aikana. Näin voidaan puhdistaa myös voimakkaasti likaantuneet paikat ajamalla laitetta useamman kerran eteen- ja taaksepäin.

Ylikuormitus

Ylikuormituksessa ajomoottori kytkeytyy pois päältä tietyn ajan kuluttua.

→ Anna laitteen jäähtyä vähintään 15 minuuttia.

→ Paina ohjaustaulussa oleva ajokäytön varoke takaisin sisään.

Imurointi

→ Poista ennen imurointia karkea lika, langat ja nauhat imuroitavalta pinnalta, jotta niiden joutuminen harjoihin estyisi.

⚠ Varoitus!

Lattiapäällysteen vaurioitumisvaara. Älä käytä laitetta, kun se on paikallaan liikku-matta. Nosta ja laske imu-/harjapäätä vain ajon aikana. Älä pysähdy, kun harja-/imu-pää on laskettuna.

→ Käännä harja-/imupään nosto/lasku - vipu alas - sivuharja ja harja-/imupää laskeutuvat.

Harjakäyttö ja imuturbiini käynnistyvät heti, kun harja-imuyksikkö on lakettu alas.

→ Paina ajopoljinta ja aja puhdistettavalle pinnalle.

Ohje

Puhdistamiseen suositellaan nopeusporrasta 2. Nopeusporras 3 on tarkoitettu siirtoajoihin.

→ Valitse nopeuskytkimellä nopeusalue.

Imuroinnin lopettaminen

→ Käännä harja-/imupään nosto/lasku - vipu ylös ja vasemmalle lukitukseen - sivuharja ja harja-/imupää nousevät ylös pysähtyvät.

Käytöstä poistaminen

→ Pysäytä laite tasaiselle pinnalle.

→ Kierrä avainkytkin asentoon "0" ja vedä avain irti.

→ Suorita kohdan "Päivittäin/käytön jälkeen" mukaiset huoltotyöt (katso kappale "Hoito ja huolto").

→ Varmista kiilalla, että laite pysyy paikoillaan.

Kuljetus

⚠️ Vaara

Loukkaantumisvaara! Laitteen käyttö on sallittu lastaus- ja purkaustarkoitusta varten vain nousuissa, joiden kaltevuus on enint. 10%. aja hitaasti.

Varo

Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no.

→ Poista imupalkki, harjat ja roiskesuoja laitteesta.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

Loukkaantumis- ja vahingoittumisvaaravaa-ra! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠ Vaara

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

Huoltokaavio

Päivittäin

Ennen työn aloittamista:

→ Tarkasta renkaiden kunto.
→ Tarkasta sulkeutuuko suodatinkotelon sisäkansi tiiviisti.
→ Tarkasta, onko imuletkuun kerrostunut likajäämiä, puhdista tarvittaessa.
→ Tarkasta imuletkun pistoliittimien tiiviys.
→ Tarkasta turvapolkimen, ajopolkimen ja ohjauspyörän moitteeton toiminta.
→ Märkäakkuja käytettäessä, tarkasta akkuhapon määrät ja lisää tarvittaessa tislattua vettä.
→ Tarkasta suodatinpussin täyttöaste, vaihda tarvittaessa.

Käytön jälkeen:

→ Puhdista harjat ja tarkasta niiden kulu-neisuus.
Harjakset ovat kuluneet, kun ne saavuttavat keltaisten harjasten pituuden.
→ Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla.
→ Tarkasta laite ulkoisesti mahdollisten vahingoittumien varalta.
→ Lataa akut.

50 käyttötunnin välein

→ Puhdista akkujen yläpinta.
→ Tarkasta märkäakkujen hapon ominaispaino.
→ Tarkasta akkukaapeleiden kunnollinen kiinnitys.

100 käyttötunnin välein

→ Puhdista akkutila ja akkujen kotelot.
→ Tarkasta käyttöketjun kireys (katso "Huoltotyöt").
→ Tarkasta käyttöketjun kuluminen.
→ Tarkasta harja-/imupään suuntaus.

200 käyttötunnin välein

→ Tarkasta seisontajarru. *
→ Tarkasta harja-/imupään sekä sivuharjan nostolaitteistojen ketjut, vaijerit ja taittopyörät. *
→ Tarkasta kaikkien moottorien hiiliharjojen ja kommutaattorien kuluneisuus. *
→ Tarkasta ohjausketjujen kiristysmekanismi. *

* Asiakaspalvelu suorittaa.

Huoltotoimenpiteet

Huoltosopimus

Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa.

Suodatinpussin vaihtaminen

1 Suodatinpussi
2 Suodatinpussi
3 Liitäntäistukka
4 Suodatinkotelon sisäkansi
5 Suodatinkotelon kansi
→ Avaa suodatinkotelon molemmat kan-net.
→ Avaa suodatinsäkin vetoketju.
→ Vedä suodatinpussi irti liitoskauluksesta.
→ Ota suodatinpussi pois suodatinsäkistä ja huolehdi asianmukaisesta hävittämisestä.
→ Puhdista suodatinkotelo tarvittaessa.
→ Irrota suodatinsäkki tarvittaessa liitoskauluksestaan ja ravistele puhtaaksi tai puhdista.

1 Suodatinpussien säilytyslokero

→ Ota uusi suodatinpussi kannen säilytyslokerosta ja laita suodatinsäkkiin.
→ Työnnä suodatinpussin suu liitoskau-luksen päälle.
→ Sulje suodatinsäkin vetoketju.
→ Sulje suodatinkotelon molemmat kannet.

Harjatelojen vaihto

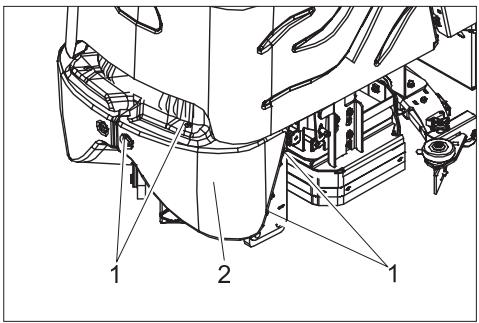

→ Poista suojuksen molemmat ruuvit laitteen oikealta puolelta
→ Poista suojus.

→ Poista laakerikilven kiinnitysruuvit.
→ Vedä laakerikilpi irti.
→ Vedä harjat ulos.

→ Työnnä tilalle uudet harjat ja kierrä, kunnes vääntiö loksahtaa paikalleen. Harjojen järjestyksen tulee olla yllä olevan kuvan mukainen.
→ Asenna laakerikilvet ja suojus takaisin paikalleen.

Harja-/imupään suuntauksen tarkastaminen

→ Aja laite kovalle, tasaiselle lattialle (ei mattoa).
→ Käytä laitetta 30 sekunnin ajan harja-/imupään ollessa alhaalla. (Paina ajopoljinta varovasti niin, että harjat käyvät ilman, että laite liikkuu).
→ Nosta harja-/imupää ylös ja aja n. 1 m eteenpäin.

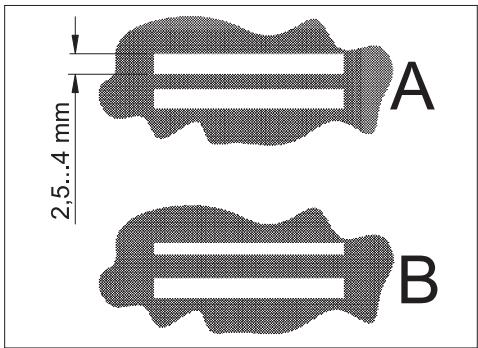

→ Harjoista on jäänyt lattiaan kuvio. Arvioi kuviota alla olevan kuvan perusteella:

A Molemmista harjoista on jäänyt yhtä leveä jälki - harja-/imupää on lattian suun- tainen.
B Harjoista on jäänyt eri levyiset jäljet - harja-/imupää on suunnattava uudelleen.

Harja-/imupään suuntaaminen

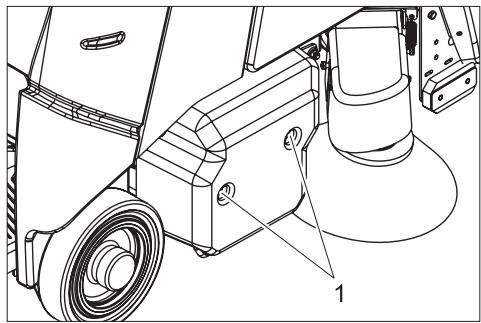

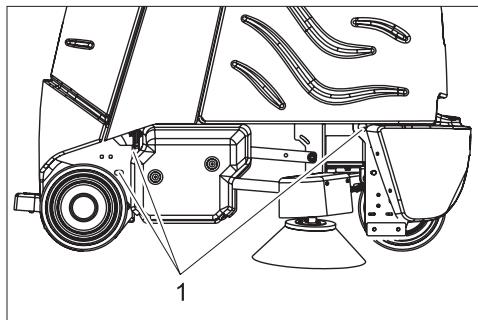

→ Löysää ruuveja molemmilta puolilta, siirrä niitä pitkissä rei'issä ja vedä uudelleen tiukkaan.
- Taaimmaisen harjan lakaisupinnan suu- rentaminen - työnnä ruuveja eteenpäin.
- Etummaisen harjan lakaisupinnan suuren- taminen - työnnä ruuveja taaksepäin.

Sivuharjan vaihtaminen

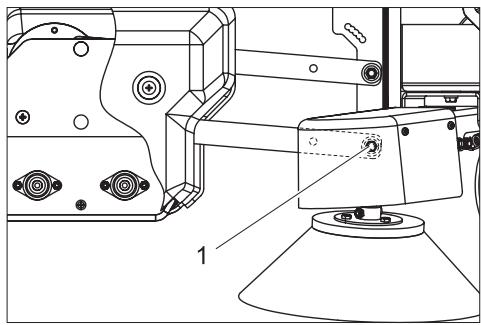

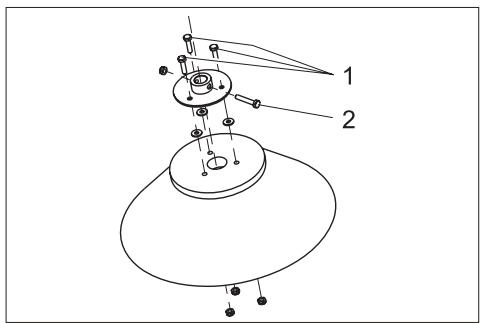

1 Laipan kiinnitysruuvi
2 Harjan kiinnitysruuvi

→ Irrota laipan kiinnitysruuvit ja vedä harja laippoineen irti käyttöakselilta.
→ Irrota harjan kiinnitysruuvit ja irrota harja laipasta.
→ Asenna uusi harja paikalleen vastakkaisessa järjestyksessä.

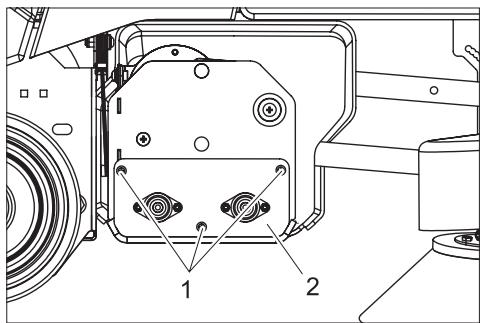

Käyttöketjun tarkastus

1 Ruuvi
2 Kansi
3 Käyttöketju

→ Irrota ruuvit.
→ Poista kansi.
→ Tarkasta käyttöketjun ja hammaspyörien kuluminen.

Häiriöt

⚠ Vaara

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asia-kaspalvelu paikalle.

Häiriö	Apu	Suorittaja
Laitetta ei voida käynnistää	Pistä laitteen akkupistoke pistorasiaan.	Käyttäjä
	Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.	Käyttäjä
	Akun kapasiteetti on käytetty, lataa akku.	Käyttäjä
	Tarkasta akkukaapeleiden kunnollinen kiinnitys.	Käyttäjä
	Tarkasta akkukaapeleiden syöpymät, puhdista tarvittaessa.	Käyttäjä
Laite ei kulje tai kulkee vain hi-taasti	Paina vapautuspainiketta.	Käyttäjä
	Sulje ajokäytön varoke	Käyttäjä
	Seisontajarru on deaktivoitu, aktivoi seisontajarru painamalla jarrun vapautusvipu ylös	Käyttäjä
	Päästä ajopoljin vapaaksi, käännä avainkytkin asentoon "0", käännä avainkytkin asen-toon "1", paina turvapoljin alas, paina ajopoljinta.	Käyttäjä
	Ohjaus ylikuumentunutKytke laite pois päältä ja anna jäähtyä.	Käyttäjä
	Akun kapasiteetti on käytetty, lataa akku.	Käyttäjä
Laite ei jarruta	Seisontajarru on deaktivoitu, aktivoi seisontajarru painamalla jarrun vapautusvipu ylös	Käyttäjä
Harja-/imupään harjat eivät toi-mi	Paina harjakäytön varoke kiinni.	Käyttäjä
	Tarkasta, ovatko harjat juuttuneet vierasesineistä johtuen, poista esineet tarvittaessa.	Käyttäjä
Sivuharja ei toimi	Paina sivuharjakäytön varoke kiinni.	Käyttäjä
Harjat pyörivät hitaasti	Akun kapasiteetti on käytetty, lataa akku.	Käyttäjä
Imuturbiini ei käy.	Paina imuturbiinin varoke kiinni.	Käyttäjä
	Akun kapasiteetti on käytetty, lataa akku.	Käyttäjä
	Suodatinpussi on täynnä, suodatinpussi täynnä -näytössä on valo. Vaihda suodatinpus-si.	Käyttäjä
Huono pölynimurointi	Imuletku/imukanava on tukkeutunut, puhdista imuletku/imukanava.	Käyttäjä
	Akun kapasiteetti on käytetty, lataa akku.	Käyttäjä
	Suodatinpussi on täynnä, vaihda suodatinpussi.	Käyttäjä

Varusteet

Nimike	Osa-nro
Suodatinpussit, 10 kpl.	8.600-121.0
Akunvaihtosarja koostuen seuraavista: akkukaukalo, kaapelisarja, lukitussetti, 2 kuljetusvau-nua	8.601-121.0
Akku, 12V/105 Ah, huoltovapaa (hyytelö), tarvitaan 3 kappaletta	6.654-141.0
Latauslaite, 36V, huoltovapaille akuille	6.654-229.0

Tekniset tiedot

Teho
Nimellisjännite	V	36
Akkukapasiteetti	Ah (5h)	105
Keskimääräinen tehonotto	W	1475
Ajomoottorin teho (nimellisteho)	W	560
Harjat
Työleveys	mm	800
Leveä telaharja	mm	710
Telaharjan läpimitta	mm	100
Telaharjan kierrosluku	1/min	1750
Telaharjakäytön teho	W	570
Sivuharjan halkaisija	mm	300
Sivuharjan pyörimisnopeus	1/min	85
Sivuharjakäytön teho	W	32
Imurointi
Imuteho, ilmamäärä	l/s	45
Imuteho, alipaine	kPa	4,0
Imumoottorin teho	W	550
Suodatinpussin tilavuus	l	35
Mitat ja painot
Ajonopeus (maks.)	km/h	5,6
Nousukyky (maks.)	%	10
Teoreettinen pintateho	m^2/h	3270
Pituus	mm	1330
Leveys	mm	927
Korkeus	mm	1285
Sallittu kokonaispaino	kg	451
Kuljetuspaino	kg	376
Pintakuormitus	kPa	544
Mitatut arvot EN 60335-2-72 mukaisesti
Tärinäkokonaisarvo kädet	m/s^2	<2,5
Tärinäkokonaisarvo jalat	m/s^2	<2,5
Epävarmuus K	m/s^2	0,5
Äänenpainetaso L_pA	dB(A)	62

Varaosat

• Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.
• Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta.
• Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon.

CE-todistus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Mattojen harjaimuri Tyyppi: 1.011-xxx

Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY Sovelletut harmonisoidut standardit EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

1 Ääriku kinnituskruvi
2 Harja kinnituskruvi

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

[phone], www.karcher.fi
