| Tuotetyyppi | Teollisuusimuri |
| Merkki | KARCHER |
| Malli | NT 65 2 AP ME |
| Käyttötarkoitus | Kuiva- ja märkäpuhdistus lattioille ja seinille |
| Säiliön tilavuus | 65 L (kuiva) / 48 L (neste) |
| Mitat (P x L x K) | 660 x 460 x 890 mm |
| Käyttöpaino | 22,0 kg |
| Verkkojännite | 220-240 V |
| Taajuus | 50/60 Hz |
| Nimellisteho | 2400 W |
| Maksimiteho | 2760 W |
| Maksimi ilmavirtaus | 2 x 74 l/s |
| Maksimi alipaine | 25,4 kPa (254 mbar) |
| Suojausluokka | IPX4 |
| Suojaluokka | II |
| Imuletkun liitäntä | 40 mm (C-DN/C-ID) |
| Äänenpainetaso | 74 dB(A) – epävarmuus 1 dB(A) |
| Käsivärinä | < 2,5 m/s² – epävarmuus 0,2 m/s² |
| Maksimi ympäristön lämpötila | +40°C |
| Suodattimen puhdistustoiminto | Puoliautomaattinen ilmapulssilla |
| Automaattinen pysäytys maksimitason saavuttaessa | Kyllä (johtaville nesteille) |
| Pääsuodattimen tyyppi | Laskostettu tasosuodatin (viite 6.904-283) |
| Mukana tulevat lisävarusteet | Lattiasuutin, letku, imuletku, putket, paperisuodatinpussi |
| Takuu | Maakohtaisten ehtojen mukaan (osat ja työ materiaalivirheen varalta) |
| CE-sertifiointi | EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-69 |
Usein kysytyt kysymykset - NT 65 2 AP ME KARCHER
Käyttäjien kysymyksiä aiheesta NT 65 2 AP ME KARCHER
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Teollisuusimuri PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi NT 65 2 AP ME - KARCHER ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. NT 65 2 AP ME merkiltä KARCHER.

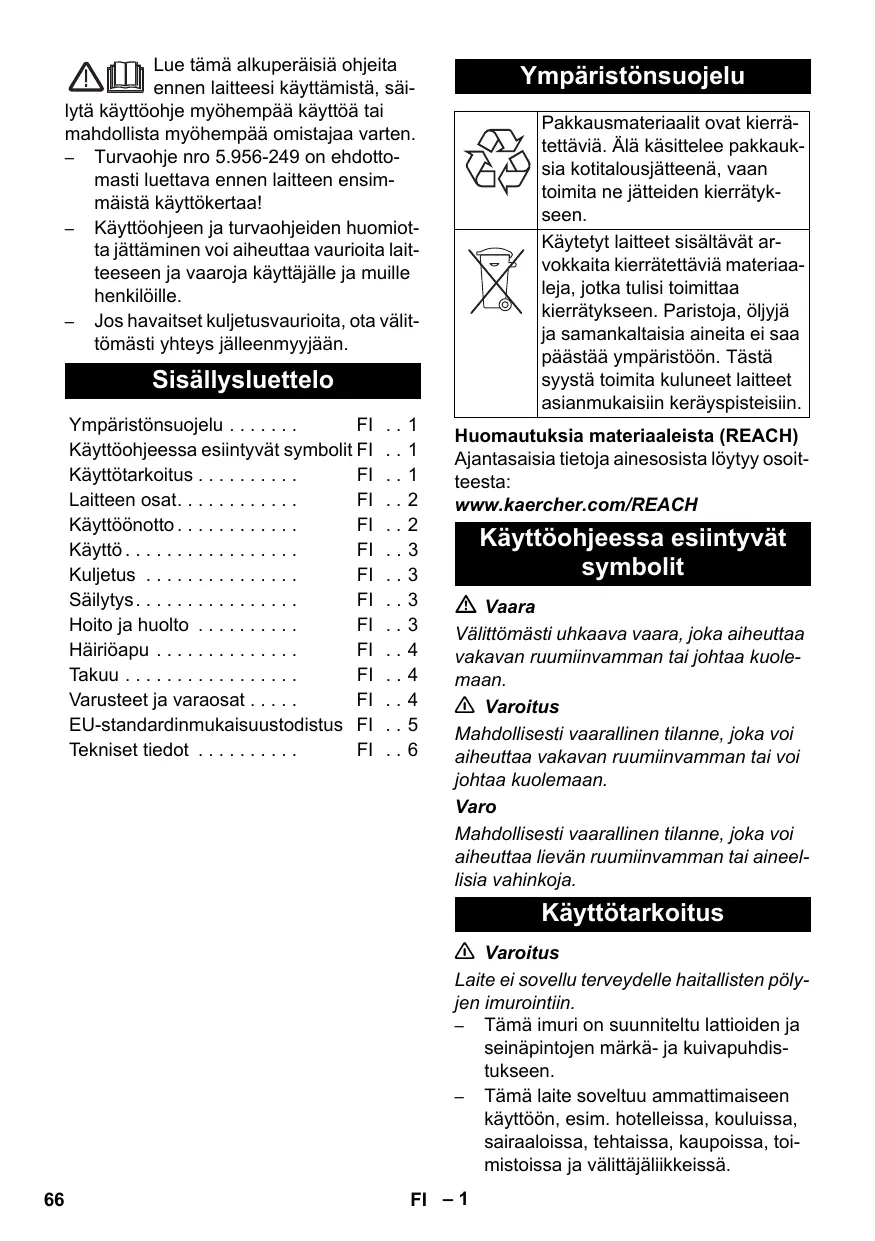

KÄYTTÖOHJE NT 65 2 AP ME KARCHER
Lue tāmä alkuperäisia ohjeita ennen laitteesi kayttamista, sai
lytä kayttöohje myohempää kayttöa tai mahdollista myohempää omistajaa varten.
Turvaohje nro 5.956-249 on ehdottomasti luettava ennen laitteen ensimmäistä käytökertaa!
- Käytöohjeen ja turvaohjeden huomiota jattäminen voi aiheuttaa vaurioita laitteseen ja vaaroja käytäjälle ja muille henkilöille.
- Jos havaitset kuljetusvaurioita, ota valittomasti yhteys jalleenmyyjaan.
Sisallysluettelo
Ymparistonsuojelu FI 1
Käytöhjeessa esiintyvät symbolit FI . . 1
Käytötarkoitus FI 1
Laitteen osat. FI 2
Käytöönotto FI 2
Käytö FI 3
Kuljetus FI 3
Sailytys FI 3
Hoito ja houlto FI 3
Häiriöapu FI 4
Takuu FI 4
Varusteet ja varaosat FI 4
EU-standardimukaisuustodistus FI . . 5
Tekniset tiedot FI 6
Ympäristönsuojelu
| Pakkausmateriali olvetkierrä-tettävi. Älä käsittelee pakkauk-sia kotitalousjätteenä, vaan toimita ne jätteiden kierrätk-seen. | |
| Käytetyt laitteet sisälTvát ar-vokkaita kierratettäviä materiaa-leja, jotka tulisi toitttaa kierrätkseen. Paristoja, öljä ja samankaltaisia aineita ei saa päästää ympäristöön. Tastasystä toimita kuluneet laitteet asianmukaisin keräyspisteisiiin. |
Huomautuksia materiaialesta (REACH)
Ajantasaisia tietoja ainesosista loytyy osoitteesta:
Käyttoohjeessa esiintyvät symbolit
Vaara
Välittömästi uhkaava vaara, joka aiheuttaavakavan ruumiinvamman tai johtaa kuolemaan.
Varoitus
Mahdollisesti vaarallinen tilanne, joka voi aiheuttaavakavan ruumiinvamman tai voi johtaa kuolemaan.
Varo
Mahdolisesti vaarallinen tilanne, joka voi
aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.
Käytötkoitus
Varoitus
Laite ei sovellu terveydelle Haitallisten polyjen imuroointiin.
Tämä imuri on suunnitelu lattioiden ja seinäpintojen markä- ja kuivapuhdistukseen.
Tämä laite soveltu ammattimaseen kāyttoön, esim. hottelleissa, koulissa, sairaaloiissa, tehtaissa, kaupoissa, toimistoissa ja valittajaliikkeissa.
Laitteen osat
1 Elektrodit
2 Imuletku
3 Tyontokahva
4 Imupa'an lukitus
5 Pyöra
6 Polysaliio
7 Imupää
8 Ohjaursulla
9 Imukaulus
10 Kuljetusalusta
11 Lattiasuutin
12 Imuputki
13 Päkytkin
14 Kantokahva
15 Suodattimen kansi
16 Suodatinpuhdistus -painike
17 Letkunpidin
18 Kahva
19 Lattiasuulakkeen sailytyspaikka
20 Pidike imputkille
21 Verkkokaapeli
22 Pidike rakosoulakkeele
23 Johdon pidike
24 Typpikilpi
25 Suodattimen puhistus
26 Poimusuodatin
Väritunnukset
- Puhdistusprosessin käytöelimet ovat keltaisia.
Huollon ja servicen käytöelimet ovat vaaleanharmaat.
Käyttoönotto
Varo
Imuroinnin aikana ei saa koskaan poistaa poimusuodatinta.
Kuivaimu
- Imuroitaessa hienojakoista pollya voidaan kayttälisäksi paperisuodatinpussia tai kalvosuodatinta (erikoisvaruste).
Paperisuodatinpussin asennus
Kuva A
Vapauta imupää lukituksesta, poista imupää.
Aseta paperisuodatinpussi tai kalvo-suodatin (erikoisvaruste) paikalleen.
Aseta imupää paikalleen ja lukitse se.
Märkäimu
Kumihuulten asennus
Kuva B
Irrota harjakaistaleet.
Aseta kumihulet paikalleen.
Huomautus: Kumihuulien rakenteellisen puolen on osoitettava ulospain.
Paperisuodatinpussi poistaminen
- Märkää likaa imuroitaessa on aina poistettava paperisuodatinpussi tai kalvo-suodatin (erikoisvaruste).
- On suositeltavaa käytää erikoissuodatinpussia (märka) (katso suodatusjär-jestelmät).
Yleistä
Kun imuroidaan kosteaa likaa verhoilusuuttimella (lisavaruste) tai rakosuuttimella, tai jos imetaan paaasiassa vettäastiasta, on suositeltavaa, etta toimintoa "Puoliautomaattinen suodattimenpuhdistus" ei kytketä painiketta kayttäen paalle.
- Kun maksimi nestetäytötas on saavutettu, laite kytkeytyy automaattisesti poisi päältä.
- Ei-johtavien nesteiden ollessa kyseessä (esimerkiki porausnesteet, oljyt ja rasvat) laitetta ei kytketä poispäältä astian ollessa täynna. Täytö-tasoa on tarkastettava jatkuvasti ja astia on tyhjennettä ojaissa.
- Markaimuroinnin päatytyä: Puhdista poimusuodatin suodatinpuhdistuksella. Puhdista elektrodit harjalla. Puhdista säiliö kostealla liinalla ja anna kuivua.
Puristinliitos
Kuva C
Imuleku on varustetu puristinliitoslukituk-sella. Kaikki C-40/C-DN-40:n saatatavavissa olevat varusteet voidaan liittaa puristinli-tokseen.
Käytto
Laitteen käynnistys
Työnnä virtapistoke pistorasiaan.
Kytke laite paakytkimellä paallee.
Puoliautomaattinen suodattimenpuhdistus
Huomautus: Käytämälä suodattimen puhdistusta 5 - 10 minuutin valein, poimusuodattimen kunnossaoloaika pitenee.
Huomautus: Puoliautmaattisen suodatin-puhdistuksen pois-/pällekytkentä on mahdollista vain, kun laite on kytkettynä pälle.
Paina puoliautomaattisen suodatinpuhdistuksen painiketta 5 kertaa. Poimu-suodatin puhdistetaan ilmasysayksillä (kuuluu sykkivä äni).
Laitteen kytkeminen pois pälä
Paina puoliautomaattisen suodatinpuh-distuksen painiketta 5 kertaa.
Kytke laite pääkytkimellä pois päältä.
Vedäverkkopistoke irti.
Jokaisen käytökerran jälkeen
Tyhjennä saillio.
Puhdista laite sisälta ja ulkoa imuroimalla ja kostealla liinalla pyyhkimällä.
Laitteen sailytys
Kuva D
Sailyta imulekua ja verkkokaepelia kuvan mukaisella tavalla.
Säilytä laite kuivassa tilassa ja suojaa se asiattomalta käytölta.
Kuljetus
Varo
Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.
Ota imuputki lattiasuulakkeineen pidikkeestä. Kun kannat laitetta, pida kiinni Kantokahvasta ja imuputkesta.
Kun lastaat laitteen autoon / poistat autosta, pidä kiinn pyörälustasta ja työntoaisasta.
Kun siirrät pesuria pitempiä matkoja, tartu kiinni tyontokahvasta ja vedä laitetta perässäsi.
Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohjesäntöjen mukaisesti.
Sailytys
Varo
Loukkaantumis- ja vahingoittumisaara vaara! Huomioi sailytettäessä laitteen paino.
Tata laitetta saa sailyttaa vain sisatiloissa.
Hoito ja huoIto
Vaara
Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä.
Poimusuodattimen vaihto
Avaa suodattimen kansi.
Vaihda poimusuodatin.
Sulje suodattimen kansi, sen on lukitutuva kuuluvasti.
Elektrodien puhdistus
Vapauta imupää lukituksesta, poista imupää.
Puhdista elektrodit harjalla.
Aseta imupää paikalleen ja lukitse se.
Häiriöapu
Vaara
Virtapistoke on vedettä vär irti pistorasiasta ennen kaikkia laitteseen kohdistuvia toitä.
Imuturbiini ei pyori
Tarkasta virransyötön pistorasia ja su-lake.
Tarkasta laitteen verkkokaapeli, verkkopistoke ja elektrodit.
Kytke laite paallee.
Imuturiini kytkeytyy pois pälä
Tyhjennä saillio.
Imuturbiini ei käynnisty astian tyhjentämisen jälkeen
Kytke laite pois päältä ja odota 5 sekuntia, kytke laite uudelleen päälle 5 sekunnin kuluttua.
Puhdista elektrodit sekä elektrodien välinen tila harjalla.
Imuvoima vahenee
Poista tutokset imusuuttimesta, imuputkesta, imulektusta tai poimusuodattimesta.
Vaihda paperisuodatinpussi.
Paina puoliautomaattisen suodatinpuhdistuksen painiketta 5 kerta a laitteen ollessa kytkettynä pälle.
Lukitse suodattimen kansi oikein.
Puhdista kalvosuodatin (erikoisvaruste) juoksevassa vedessä tai vaihda tarvittaessa.
Vaihda poimusuodatin.
Poly pääsee ulos imuvaieessa
Tarkasta poimusuodattimen oikea asennus.
Vaihda poimusuodatin.
Katkaisuautomatiikka (märkäimu) ei reagoi
Puhdista elektrodit sekä elektrodien välinen tila harjalla.
Tarkasta jatkuvasti tayttotaso sahköisesti ei johtavissa{nesteissä.
Puoliautomaattinen suodattimenpuhdistus ei toimi
Imuletku ei ole liiettynä.
Puoliautomaattinen suodattimenpuhdistus ei kytkeydy pois päältä
Ota yhteyttä asiakspalveluun.
Puoliautomaattista suodatinpuhdistus ei kytkeydy paallee
Ota yhteyttä asiakspalveluun.
Takuu
Kussakin maassa ovat voimassa valtuuttamamme myntyorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaammetakuuaaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jalleenmyjään tai lahimpaan valtuutettuun huoltoon.
Varusteet ja varaosat
Vain sellaisten lisavarusteiden ja varaoisien kayttö on sallittua, jotka valmista-ja on hyväksynyt. Alkuperäiset lisavarusteet ja varaosat takaavat, etta laitetta voidaan kayttä turvallisesti ja häiriottomästi.
- Tärkeimpien osien varaosaluettelo lôytyy támän käytöohjeen lopusta.
- Saat lisatietoja varaosista oositteesta www.karcher.fi, osiosta Huolto.
EU-standardinmukaisuustodistus
Vakuutamme, etta alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksa. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole ena voimassa.
Tuote: Märkä- ja kuivaimuri
Tyyppi: 1.667-xxx
Yksiselitteiset EU-direktivit
2006/42/EY (+2009/127/EY)
2004/108/EY
Sovelletut harmonisoidut standardit
EN 55014-1: 2006 + A1: 2009
EN 55014-2: 1997 + A2: 2008
EN 60335-1
EN 60335-2-69
EN 61000-3-2: 2006 + A2: 2009
EN 61000-3-3:2008
EN 62233: 2008
Sovelletut kansalliset standardit
5.957-701
Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.
Dokumentointivaltuutettu:
S. Reiser
| NT 65/2 Ap Me | ||
| Verkkojännite | V | 220-240 |
| Taajuus | Hz | 50/60 |
| Maks. teho | W | 2760 |
| Nimellisteho | W | 2400 |
| Säiliön tilavuus | I | 65 |
| Täytömäärä;neste | I | 48 |
| Ilmamäärä (maks.) | l/s | 2x 74 |
| Alipaine (maks.) | kPa (mbar) | 25,4 (254) |
| Suojatyyppi | -- | IPX4 |
| Kotelointiluokka | ☐ | II |
| Imuletkuliitin (C-DN/C-ID) | mm | 40 |
| Pituus x leveys x korkeus | mm | 660 x 460 x 890 |
| Tyypillinen käytöpairo | kg | 22,0 |
| Ympäristön lämpötila (maks.) | °C | +40 |
| Mitatut arvot EN 60335-2-69 mukaisesti | ||
| Äänenpainetaso LpA | dB(A) | 74 |
| Epävarmuus KpA | dB(A) | 1 |
| Käsi-käsivarsi tärinäarvo | m/s2 | <2,5 |
| Epävarmuus K | m/s2 | 0,2 |
| Verkkokaa-peli | H07RN-F 2x1,5 mm² | |
| Osa-nro | Johdon pi-tuus | |
| EU | 6.650-074.0 | 10 m |
