Toote tüüp	Tööstuslik tolmuimeja
Bränd	KARCHER
Mudel	NT 65 2 AP ME
Kasutusala	Kuiv- ja märgpuhastus põrandatele ja seintele
Paagi maht	65 L (kuiv) / 48 L (vedel)
Mõõtmed (P x L x K)	660 x 460 x 890 mm
Töökaal	22,0 kg
Toitepinge	220-240 V
Sagedus	50/60 Hz
Nimivõimsus	2400 W
Maksimaalne võimsus	2760 W
Maksimaalne õhuvool	2 x 74 l/s
Maksimaalne alarõhk	25,4 kPa (254 mbar)
Kaitse tüüp	IPX4
Kaitsetase	II
Imivooliku ühendus	40 mm (C-DN/C-ID)
Helirõhu tase	74 dB(A) – määramatus 1 dB(A)
Käe-õla vibratsioon	< 2,5 m/s² – määramatus 0,2 m/s²
Maksimaalne ümbritsev temperatuur	+40°C
Filtri puhastusfunktsioon	Poolautomaatne õhuimpulssidega
Automaatne seiskumine maksimaalsel tasemel	Jah (juhtivate vedelike korral)
Peafiltri tüüp	Voltidega lamefilter (ref. 6.904-283)
Kaasasolevad tarvikud	Põrandaotsik, voolik, torud, paberist filtrikott
Garantii	Sõltuvalt riigi tingimustest (varuosad ja töö materiaalsete defektide korral)
CE sertifikaat	EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-69

Korduma kippuvad küsimused - NT 65 2 AP ME KARCHER

Mis on NT 65 2 AP ME tolmuimeja paagi maht?

Paagi maht on 65 liitrit kuivjäätmete jaoks ja 48 liitrit vedelike jaoks.

Kas ma saan selle tolmuimejaga vedelikke imeda?

Jah, see on mõeldud märgpuhastuseks. eemaldage paberist filtrikott ja kasutage kummist huuli. Seade lülitub automaatselt välja, kui juhtiva vedeliku maksimaalne tase on saavutatud.

Kuidas puhastada voltidega lamefiltrit?

Kasutage poolautomaatset puhastusfunktsiooni: vajutage 5 korda selleks ettenähtud nuppu, kui seade on sisse lülitatud. See loob õhuvoolu, mis puhastab filtri.

Mis on tolmuimeja elektrivõimsus?

Nimivõimsus on 2400 W ja maksimaalne võimsus 2760 W. Toide peab olema 220-240 V, 50/60 Hz.

Kuidas tolmuimejat ohutult transportida?

eemaldage imitoru koos otsikuga. Haarake seadmest transpordikäepideme või raami ja tõukejuhi abil. Pikkade vahemaade puhul tõmmake seda tõukejuhi abil enda järel.

Mida teha, kui imemisjõud väheneb?

Kontrollige otsikut, voolikut ja painduvat voolikut võimaliku ummistuse suhtes. Vahetage paberist filtrikott. Käivitage 5 korda filtri poolautomaatne puhastus. Veenduge, et filtrikaas oleks korralikult kinnitatud. Vajadusel puhastage või vahetage membraanfilter.

Millist tüüpi filtrikotti saan kasutada?

Tolmuimeja kasutab paberist filtrikotte (ref. 6.904-285) ja membraanfiltreid (ref. 6.904-282). Peentolmu jaoks kasutage membraanfiltrit või sobivat filtrikotti.

Kas tolmuimeja sobib ohtlikele tolmudele?

Ei, see seade pole mõeldud ohtlike tolmude imemiseks. See sobib tavalistele, peenele ja abrasiivsetele tolmudele ning vedelikele/märjale mustusele.

Kuidas hooldada elektroode?

Vabastage ja eemaldage imipea, seejärel puhastage elektroode harjaga. Pange pea tagasi ja lukustage see.

Millised on seadme mõõtmed ja kaal?

Mõõtmed on 660 x 460 x 890 mm ja töökaal on umbes 22 kg.

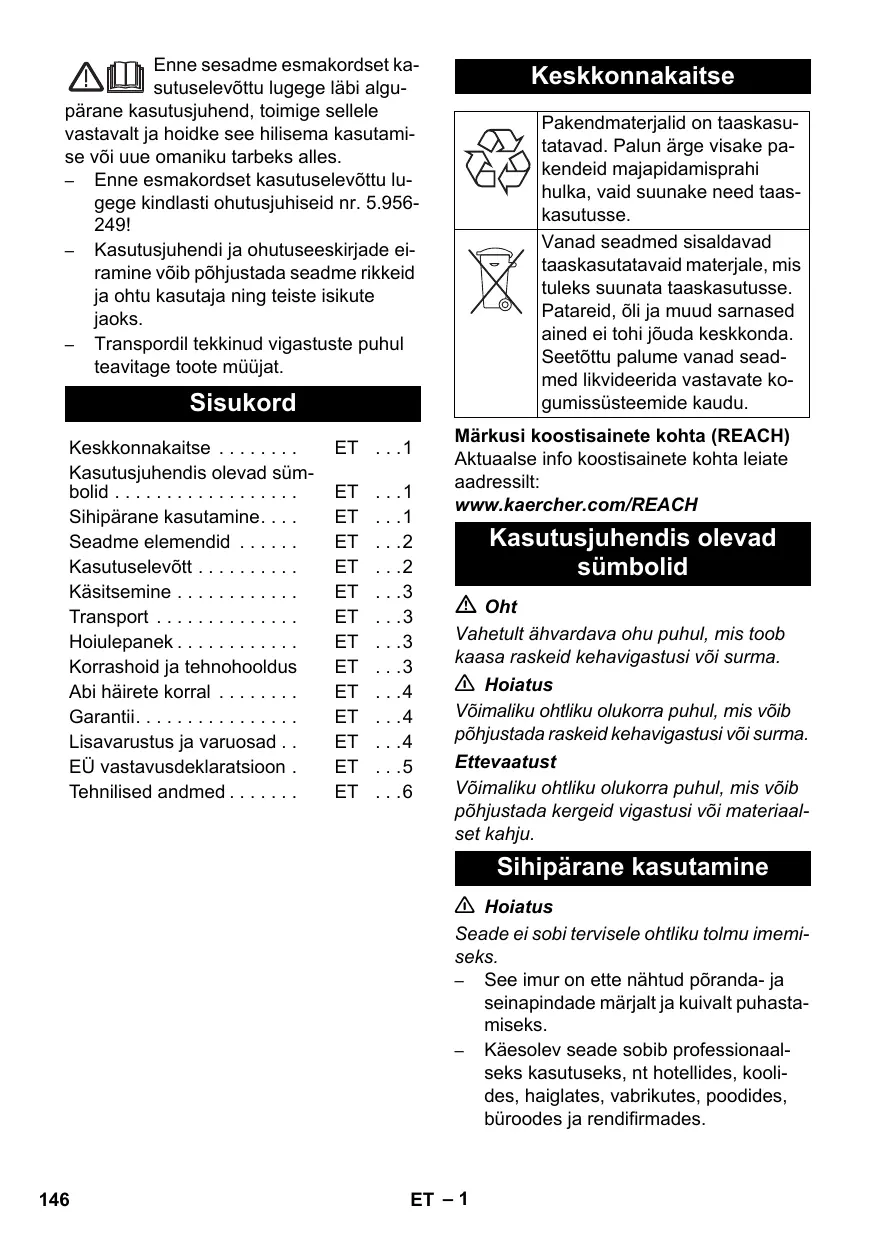

KASUTUSJUHEND NT 65 2 AP ME KARCHER

Enne sesadme esmakordset kasutuselevottu lugege laxi algu

párane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami-se voi uue omaniku tarbeks alles.

Enne esmakordset kasutuselevottu lugege kindlasti ohutusjuhiseid nr. 5.956-249!
- Kasutusjuhendi ja ohutuseeskirjade eiramine voib pohjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks.
- Transpondil tekkinud vigastuste puhul teavitage toote muujat.

Sisukord

Keskkonnakaitse ET 1
Kasutusjuhendis olevad sumbolid ET 1
Sihiparane kasutamine.... ET 1
Seadme elementid ET 2
Kasutuselevott ET 2
Kasitsemine ET 3
Transport ET 3
Hoiulepanek. ET 3
Korrashoid ja tehnohooldus ET .3
Abi hairete korral ET 4
Garantii. ET 4
Lisavarustus ja varuosad . ET . .4
EU vastavusdeklaratsoon . ET . . .5
Tehnilised andmed. ET .6

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun arge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mistuleks suunata taaskasutusse. Patareid, oli ja muud sarnased ained ei tohi jouda keskonda. Seetottu palume vanad seadmed likvideerida vastavate kogumissusteemide kaudu.

Markusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiata aadressilt:

Kasutusjuhendis olevad sumbolid

Oht

Vahetult Āhvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

Hoiatus

Vöimaliku ohtliku olukorra puhul, mis vöib pöhjustada raskeid kehavigastusi vöi surma.

Ettevaatust

Vöimaliku ohtliku olukorra puhul, mis vöib pöhjustada kergeid vigastusi vöi materiaalset kahju.

Sihipärane kasutamine

Hoiatus

Seade ei sobi tervisele ohtliku tolu mu imemi-seks.

See imur on elle nachtud poranda- ja seinapindade märjalt ja kuivalt puhastamiseks.
- Käesolev seade sobib professionaI-seks kasutuseks, nt hotellides, koolides, haiglates, vabrikutes, poodides, buroodes ja rendifirmades.

Seadme elemendid

1 Elektrooidid
2 Imemisvoolik
3 Tōukesang
4 Imipea lukustus
5 Ratas
6 Mustusemahuti
7 Imipea
8 Juhratas
9 Imitutsid
10 Transpondiraam
11 Pörandadüus
12 Imitoru
13 Pealuliti
14 Kandekäepide
15 Filtrikate
16 Filtripuhastuse klahv
17 Voolikuhoidja
18 Põlv
19 Pörandaotsaku koht
20 Imitorude hoidik
21 Vörgukaabel
22 Vuugiotsaku hoidik
23 Kaablihoidik
24 Tübisilt
25 Filtri puhastamine
26 Madalvoltfilter

Värvitde tähendus

• Puhastusprotsessi juhtelemendid on kollased.
• Hoolduse ja teeninduse juhtelemendid on helehalld.

Kasutuselevott

Ettevaatust

Madalvoltfiltrit ei tohi imemisel kunagi eemaldada.

Kuvimemine

• Peentolmu imemisel võib lisaks paber-filtrikotti või membraanfiltrit (lisavarustus) kasutada.

Paberftilrikoti paigaldus

Joonis A

Avage imemispea lukk ja eemaldage see.
Pange paberfiltrikott voi membranfilter (lisavarustus) kohale.
Paigaldage imemispea ja lukustage see.

Margpuhastus

Kummiliistude paigaldus

Joonis B

Harjaribade mahamonteerimine.
Kummihuulte paigaldamine.

Markus: Kummiliistude mustriga pool peab jaama valjapoole.

Paberkoti eemaldamine

• Márja mustuse imemiseks tuleb paber-filtrikott voi membraanfilter (lisatarvik) alati eemaldada.
• Soovitatav on kasutada spetsiaalset filtrikotti (marg) (vt filtrussteemid).

Üldist

• Márja mustuse imemisel polsterdūusiga (lisavarustus) vōi vuigidūusiga vōi kui mōnest mahutist imetakse peamiselt vett, on soovitatav mitte kasutada funktsiooni "Poolautomaatne filtripu-hastus".
• Maksimaalse vedelikutaseme saavutamisel lulitub seade automaatsetl valja.
• Mittejuhtivate vedelike puhul (nt puurimisemulsoon, ölid ja rasvad) ei lülitu seade mahuti tätumisel valja. Tätumise taset tuleb pidevalt kontrollida ja mahuti öigeaegsalt tühjendada.
• Pärast margimu lopetamist: Puhastage lamevoltfiltrit filtribuhasusseadisega. Puhastage elektrroode harjaga. Puhastage mahutit niiske lapiga ja kuivatage.

Kiiruhendus

Joonis C

Imivoolik on varustatud kiiruhendus-ssteemiga. Uhendada saab koiki C-40/C-DN40 lisatarvikuid.

Käsitsemine

Seadme sisselulitamine

Ühendadage vorgupistik.
Lulitage seade pealulistisse.

Poolautomaatne filtripuhastus

Markus: Kui aktiveerida filtripuhastus iga 5-10 minutjärel, peab lamevoltfilter kauem vastu.

Markus: Poolautomaatse filtribuhistuse sisselulitamine on voimalik ainult siis, kui masin on sisse lilitatud.

Vajutage poolautomaatse filtripuhastuse nupule 5x. Seejuures puhastab ohuvool lamevoltfiltrit (pulseeruv heli).

Seadme väljalūltamine

Vajutage poolautomaatse filtruphastuse nupule 5x.
Lulitage seade pealulistvälja.
Tömmake toitejuhe pistikupesast välja.

Pärast iga kasutamist

Tuhjendage paak.
Imege seade seest ja väljast puhtaks ja puhkige niiske lapiga üle.

Seadme ladustamine

Joonis D

Sāilitage imivooolikut ja toitekaablit nagu joonisel kujutatud.
Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu.

Transport

Ettevaatust

Vigastusoht! Transportimisel jalgige seadme kaalu.

Vötke imitoru koos pörandaotsakuga hoidikust valja. Kandmiseks vötke kinni seadme kandesangast ja imitorust.
Laadimisekshaarake seadmel raamist ja tʊkesangast.
Pikemate vahemaadaega transpondiks tommata seadet enda jarel tukesangast.
Soidukites transportimisel fikseerige seade vastavalt kehtivatele märustele libisemise ja umbermineku vastu.

Hoiulepanek

Ettevaatust

Vigastusoht! Ladustamisel jalgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

Oht

Enne kõiki tõid seadme juures tuleb seade valja lulitada ja pistikseinakontaktist valja tommata.

Madalvoltfiltri vahetamine

Avage filtrikate.
Vahetage madalvoltfilter.
Sulgege filtri kate, see peab kuuldavalt kinnituma.

Elektroodide puhastamine

Avage imemispea lukk ja eemaldage see.
Puhastage elektrroode harjaga.
Paigaldage imemispea ja lukustagesee.

Abi häirete korral

Oht

Enne koki toid seadme juures tuleb seade valja lulitada ja pistikseinakontaktist valja tommata.

Imiturbiin ei tõöta

Kontrollige vooluvarustuse pistikupesa ja kaitset.
Kontrollige seadme toitekaablit, toite-pistikut ja elektroode.
Lulitage seade sisse.

Imiturbiin Iulitub valja

Tuhjendage paak.

Imiturbiin ei hakka mahuti tuhjendamise järel uesti toöle

Lulitage seade valja ja oodake 5 sekundit, lulitage seade 5 sekundi jarel uuestisisse.
Puhastage elektrroode ja elektroodide vahesid harjaga.

Imemisjoud vaheneb

Eemaldage imidüusi, imitoru, imivooliku voi madalvoltftiltri ummistused.
Vahetage paberfiltrikott.
Vajutage poolautomaatse filtripuhastuse nupule 5x. Seejuures peab seade olema sisse lulitatud.
Kinnitage filtri kate korralikult.
Puhastage voi vahetage membraanfiltr-rit (lisavarustus) voolava vee all.
Vahetage madalvoltfilter.

Tolm päaseb imemisel valja

Kontrollige madalvoltfiltri paigaldust.
Vahetage madalvoltfilter.

Automaatne väljalūlitamine (mārgimemine) ei kāivitu

Puhastage elektroode ja elektroodide vahesid harjaga.
Kontrollige mittejuhtiva vedeliku puhul pidevalt taitetaset.

Poolautomaatne filtripuhastus ei tööta

Imivoolik ei ole ühendatud.

Poolautomaatne filtripuhastus ei lulitu valja

Pörduge klienditeenindusse.

Poolautomaatset filtripuhastust ei saa sisse lulitada

Pörduge klienditeenindusse.

Garantii

Igas riigis kehtivad meie volitatud muügiesindaja antud garantiitingimused. Seadmel esinevad rikked körvaldame garantiajal tasuta, kui pöhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume põrduda mujuva või lahima volitatud klenditeenistuse poole, esitades ostu toendava dokumendi.

• Kasutada tohib ainult tarvikuid ja varu-osi, mida tootja aktsepterib. Originaal-tarvikud ja -varuosad annavad teile garantii, et seadmega on voimalik toottada turvaliselt ja törgeteta.
• Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhen-di lõpust.
• Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

EÜ vastavusdeklaratssoon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omakontseptsionilt ja konstrukt-sionilt EU direktivide asjakohastele pohlistele ohutus- ja tervisekaitsenöetele.

Meiega kooskõlastamata muudatuste tege-mise korral seadme juures kaotab kæsolev deklaratssoon kehtivuse.

Asjakohased EU direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EU

Kohaldatud ühlustatud standardid:

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Kohaldatud riiklikud standardid

5.957-701

Allakirjutanud toimivad juhatuse korraldu-sel ja volitusel.

H.Jenner

CEO

S. Reiser

Head of Approbation

dokumentatsiooni eest vastutav isik:

S. Reiser

		NT 65/2 Ap Me
Võrgupinge	V	220-240
Sagedus	Hz	50/60
Maksimaalne võimsus	W	2760
Nominaalvõimsus	W	2400
Paagi maht	I	65
Vedeliku täitekogus	I	48
Öhukogus (maks.)	l/s	2x 74
Alarõhk (maks.)	kPa (mbar)	25,4 (254)
Kaitse liik	--	IPX4
Elektriohutusklass	☐	II
Imivooliku liitmik (C-DN/C-ID)	mm	40
pikkus x laius x kõrgus	mm	660 x 460 x 890
TÜüpiline toömass	kg	22,0
Ümbritsev temperatuur (maks.)	°C	+40
Tuvastatud väärtused vastavalt standardile EN 60335-2-69
Heliröhu tase LpA	dB(A)	74
Ebakindlus KpA	dB(A)	1
Käte/käsivarte vibratsionivärtus	m/s²	<2,5
Ebakindlus K	m/s²	0,2

Vörgukaabel	H07RN-F 2x1.5 mm²
	Detaili nr.:	Kaabli pik-kus
EU	6.650-074.0	10 m
