NT 65 2 AP ME - Industriële stofzuiger KARCHER - Gratis gebruiksaanwijzing en handleiding

Producttype	Industriële stofzuiger
Merk	KARCHER
Model	NT 65 2 AP ME
Gebruik	Droog- en natte reiniging van vloeren en muren
Tankinhoud	65 L (droog) / 48 L (vloeistof)
Afmetingen (L x B x H)	660 x 460 x 890 mm
Bedrijfsgewicht	22,0 kg
Netspanning	220-240 V
Frequentie	50/60 Hz
Nominaal vermogen	2400 W
Max. vermogen	2760 W
Max. luchtstroom	2 x 74 l/s
Max. onderdruk	25,4 kPa (254 mbar)
Beschermingstype	IPX4
Beschermingsklasse	II
Aansluiting zuigslang	40 mm (C-DN/C-ID)
Geluidsdrukniveau	74 dB(A) – onzekerheid 1 dB(A)
Hand-armtrillingen	< 2,5 m/s² – onzekerheid 0,2 m/s²
Max. omgevingstemperatuur	+40°C
Filterreinigingsfunctie	Semi-automatisch door luchtpulsatie
Automatische uitschakeling bij max. niveau	Ja (voor geleidende vloeistoffen)
Hoofdfiltertype	Plooi vlakfilter (ref. 6.904-283)
Inbegrepen accessoires	Vloermondstuk, slang, flexibele buis, buizen, papieren filterzak
Garantie	Afhankelijk van landspecifieke voorwaarden (onderdelen en arbeid onder voorbehoud van materiaalfouten)
CE-certificering	EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-69

Veelgestelde vragen - NT 65 2 AP ME KARCHER

Wat is de inhoud van de tank van de NT 65 2 AP ME stofzuiger?

De tank heeft een capaciteit van 65 liter voor droog afval en 48 liter voor vloeistoffen.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Ja, hij is ontworpen voor natte reiniging. Verwijder de papieren filterzak en gebruik de rubberen lippen. Het apparaat stopt automatisch wanneer het maximale niveau van geleidende vloeistof is bereikt.

Hoe reinig ik het plooivlakfilter?

Gebruik de semi-automatische reinigingsfunctie: druk 5 keer op de daarvoor bestemde knop terwijl het apparaat ingeschakeld is. Dit creëert een luchtstroom die het filter ontstoft.

Wat is het elektrische vermogen van de stofzuiger?

Het nominale vermogen is 2400 W, met een max. vermogen van 2760 W. De benodigde voeding is 220-240 V, 50/60 Hz.

Hoe vervoer ik de stofzuiger veilig?

Verwijder de zuigbuis met het mondstuk. Pak het apparaat vast bij de handgreep of bij het chassis en de duwbeugel. Voor lange afstanden trekt u het achter u aan met behulp van de duwbeugel.

Wat te doen als de zuigkracht afneemt?

Controleer het mondstuk, de slang en de flexibele buis op mogelijke verstoppingen. Vervang de papieren filterzak. Activeer 5 keer de semi-automatische filterreiniging. Zorg ervoor dat het filterdeksel goed vastklikt. Reinig of vervang indien nodig het membraanfilter.

Welk type filterzak kan ik gebruiken?

De stofzuiger accepteert papieren filterzakken (ref. 6.904-285) en membraanfilters (ref. 6.904-282). Gebruik voor fijn stof een membraanfilter of een geschikte filterzak.

Is de stofzuiger geschikt voor schadelijk stof?

Nee, dit apparaat is niet ontworpen voor het opzuigen van schadelijk stof. Het is geschikt voor normaal, fijn en schurend stof, en voor vloeistoffen/natte vuiligheden.

Hoe onderhoud ik de elektroden?

Ontgrendel en verwijder de zuigkop, reinig vervolgens de elektroden met een borstel. Plaats de kop terug en vergrendel deze.

Wat zijn de afmetingen en het gewicht van het apparaat?

De afmetingen zijn 660 x 460 x 890 mm en het bedrijfsgewicht is ongeveer 22 kg.

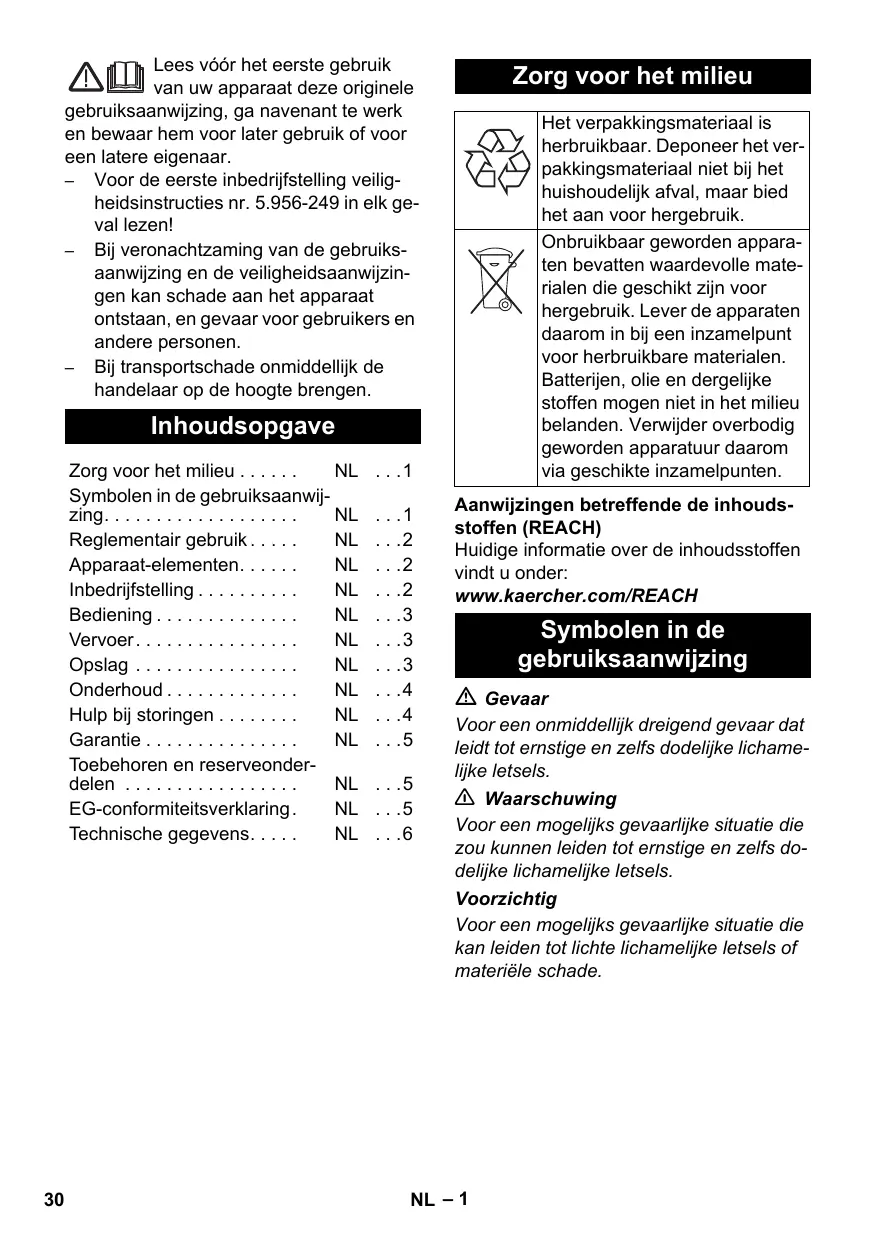

GEBRUIKSAANWIJZING NT 65 2 AP ME KARCHER

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor de eerste inbedrijfstelling veiligheidsinstrumentes nr. 5.956-249 in elk geval lezen!
Bij veronachtzaming van de gebruiks-aanwijzing en de veiligheidsaanwijzin-gen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere Personen.
Bij transportschade onmiddelijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu NL 1
Symbolen in de gebruiksaanwij- zing. NL 1
Reglementair gebruik... NL...2
Apparaat-elementen. NL 2
Inbedrijfstelling. NL 2
Bediening. NL 3
Vervoer. NL 3
Opslag NL 3
Onderhoud. NL 4
Hulp bij storingen NL 4
Garantie NL 5
Toebehoren en reserveonder-delen NL .5
EG-conformiteitsverklaring. NL .5
Technische gegevens. NL .6

Zorg voor het milieu

	Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal Niet bij het huishoudelijk afval, maarields het aan voor hergebruik.
	Onbruikbaar geworden appara-ten bevatten waardevolle materiai-alen die geschikt+zijn voor hergebruik. Lever de apparaten daarom in bij een in Zamelpunt voor herbruikbare materiaielen. Batterijen, olie en dergelijk stoffen mogen Niet in het milieu belanden. Verwijder overbodig geworden apparatuur�amom via geschikte in Zamelpunten.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijk lichamelijk letsels.

Waarschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijke lichamelijkeLetsels.

Voorzichtig

Voor een mogelijk gevaarlijke situatie die kan leiden tot lichte lichamelijk letsels of materièle schade.

Waarschuwing

Het apparaat is nicht geschikt voor het opzuiigen van voor de gezondheid schadelijke stoffen.

• Deze zuiger is voor het natte en droge reinigen van vloer- en muuroppersvlakken bestemd.
• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkan-toren.

Apparaat-elementen

1 Elektroden
2 Zuigslang
3 Duwbeugel
4 Vergrendeling van de zuigkop
5 Wiel
6 Vuilreservoir
7 Zuigkop
8 Zwenkwiei
9 Luchtinlaatleidingen
10 Gestel
11 Vloersproeier
12 Zuigbuis
13 Hoofdschakelaar
14 Handgreep
15 Filterafdekking
16 Knop van de filterreiniging
17 Slanghouser
18 Elleboog
19 Houder voor vloerspuitkop
20 Houser voor zuigbuizen
21Netkabel
22 Houder voor voegsproeier
23 Kabelhouser
24 Typeplaatje
25 Filterreiniging
26 Vlak harmonicafter

Kleurmarkering

Bedieningselementen voor het reinigingsproces zijn geel.
Bedieningselementen voor het onderhoud en de serviceলenlichtgrijs.

Inbedrijfstelling

Voorzichtig

Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

Droogzuigen

Bij het opzuigen van fijn stof kan ook nog een papieren filterzak of een membraanfilter (bijzondere toebehoren) gebruikt worden.

Inbouw papieren filterzak

Afbeelding A

Zuigkop ontgrendelen en wegemen.
Papieren filterzak of membraanfilter (bijzondere toebehoren) monteren.
Zuigkop eropzetten en vergrendelen.

Natzuigen

Inbouw rubber lippen

Afbeelding B

Borstelstrook demonteren.
Rubber strippen inbouwen.

Aanwijzing: De gestuctueerde kant van de rubber strippen要去aar buiten wijzen.

Papieren filterzak wegemen

Bij het opzuigen van nat vuil要去alijd de papieren filterzak resp.de membraanfilter (speciale accessoires) verwijderd worden.
Wij raden u aan een speciale filterzak (nat) te gebruiken (zie filtersystemen).

Algemeen

Bij het opzuigen van nat vuil met de kussensproeier (optie) of voegen-sproeier,meer bepaald wanner overwegend wateruit een reservoir opgezogen wordt,wordt aanbevolen detoets van de functie "Halfautomatische Filterreiniging" Niet te gebruiken.

Bij het bereiken van de max. vulstand schakelt het apparaat automatisch UIT.
Bij Niet geleidende vloeistoffen (b.v. booremulsie, oliën en vetten) worden het toestel bij een volle container Niet uitschakeld. De vulstand要去 voortdurend gecontrolererd worden en de container要去ijdig geleegd worden.
- Na het stoppen met natzuigen: Vlakvouwfilter samen met de filterreinigingschoonmaken. Elektrodes met een borstel schoonmaken. Reservoir met een vochtige doek schoonmaken en afdrogen.

Clipverbinding

Afbeelding

De zuigslang is van een clip-systeem voorzien. Alle C-40/C-DN-40 accessoires kunnen worden aangesloten.

Bediening

Apparaat inschakelen

Steek de netstekker in de contactdoos.
Schakel het apparaat aan de hoofdschakelaar in.

Halfautomatische filterreiniging

Instructie: Een activering van de filterreini-ging alle 5-10 minuten, verhoegt de levensduur van de vlakvouwffilter.

Instructie: Het inschakelen van de automatische filterreiniging is alleen möglich bij een ingeschakeld toestel.

Knop van de halfautomatische filterreiniging 5x indrukken. De vlakvouwfelter wordt dan gereinigd door een luchtstoot (pulserend geluid).

Apparaat uitschakelen

Toets van de halfautomatische filterreiniging 5x gebruiken.
Schakel het apparaat aan de hoofdschakelaaruit.
Netstekker uittrekken.

Na elk bedrijf

Reservoir leegmaken.
Apparaat aan de binnen- en buitenkant reinigen door afzuiigen en afvegen met een vochtige doeK.

Apparaat opslaan

Afbeelding D

Zuigslang en stroomkabel bewaren in overeenstemming met de afbeelding.
Apparaat in een droge ruimteplaatsen en beveiligden gegen onbevoegd gebruik.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparaat.

Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggrep en aan de zuigbuis.
Apparaat voor het verplaatsen aan het gestel en de duwbeugel vasthouden.
Voor het transporteren over een longer stuk het apparaat aan de duwbeugel awhile u aan trekken.
Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Vlakvouwfilter verrangen

Filterafdekkingopenen.
Vlakvouwfilterervangen.
Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Elektrodes reinigen

Zuigkop ontgrendelen en wegemen.
Elektrodes met een borstel schoonma-ken.
Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Stekker en zekering van de stroom-voorziening controleren.
Stroomkabel, stekker en elektroden van het apparaat controleren.
Apparaat inschakelen.

Zuigturbine schakeltuit

Reservoir leegmaken.

Zuigturbine start na het legen van de container Niet opnieuw

Apparaat uitschakelen en 5 seconden wachten, na 5 seconden weeer aanzetten.
Elektrodes en de tussenruimte van de elektrodes met een borstel schoonma-ken.

Zuigkracht worden minder

Verstoppingen uit zuigmondstuk, zuigbuis, zuigslang of vlakvouwfiter weghalen.
Papieren filterzak verrangen.
Knop van de halfautomatische filterreiniging 5x indrukken bij een ingeschakeld apparaat.
Filterafdekking goed vastklikken.
Membraanfilter (extra toebehoren) met stromend water reinigen en/of verrangen.
Vlakvouwfilterervangen.

Er ontsnapt stof bij het zuigen

Controlleren of de vlakvouwfilter correct geplaatst is.
Vlakvouwfelter verrangen.

Uitschakelmechanisme (natzuigen) springt nicht aan

Elektrodes en de tussenruimte van de elektrodes met een borstel schoonma-ken.
Vulstand bij elektrisch nicht leidende vloeistof voordt+durend controleren.

Zuigslang nicht aangesloten.

In ieder land zijn de door ons bevoegde verkoopkantoorn uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Ermight uitsluitend toebehoren en reserveonderdelen gezruikt worden die door de fabrikant zich vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparatusat.
- Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
- Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen.Deze verklaring verliesthaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Droog-/natzuiger
Type: 1.667-xxx
Van toepassing zichnde EG-richtlijnen
2006/42/EG (+2009/127/EG)
2004/108//EG
Toegepaste geharmoniseerde normen
EN 55014-1:2006 + A1:2009
EN 55014-2: 1997 + A2: 2008
EN 60335-1
EN 60335-2-69
EN 61000-3-2: 2006 + A2: 2009
EN 61000-3-3:2008
EN 62233: 2008
Toegepaste landelijkne normen

5.957-701

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

H.Jenner

CEO

S. Reiser

Head of Approbation

Gevolmachigde voor de documentatie:

S. Reiser

		NT 65/2 Ap Me
Netspanning	V	220-240
Frequentie	Hz	50/60
Max. vermogen	W	2760
Nominaal vermogen	W	2400
Inhoud reservoir	I	65
Vulhoeveelheid vloeistof	I	48
Luchthoeveelheid (max.)	l/s	2x 74
Onderdruk (max.)	kPa (mbar)	25,4 (254)
Beveiligingsklasse	--	IPX4
Beschermingsklasse	☐	II
Zuigslangaansluiting (C-DN/C-ID)	mm	40
Length x bredte x hoogte	mm	660 x 460 x 890
Typisch bedrijfsgewicht	kg	22,0
Omgevingstemperatuur (max.)	°C	+40
Bepaalde waarden conform EN 60335-2-69
Geluidsdrukniveauu LpA	dB(A)	74
Onzekerheid KpA	dB(A)	1
Hand-arm vibratiewaarde	m/s²	<2,5
Onzekerheid K	m/s²	0,2

Stroomkabel	H07RN-F 2x1.5 mm²
	OnderdeelNr.	Lengte snoer
EU	6.650-074.0	10 m
