Produkttyp	Industriestaubsauger
Marke	KARCHER
Modell	NT 65 2 AP ME
Verwendung	Trocken- und Nassreinigung von Böden und Wänden
Behältervolumen	65 L (trocken) / 48 L (nass)
Abmessungen (L x B x H)	660 x 460 x 890 mm
Betriebsgewicht	22,0 kg
Netzspannung	220-240 V
Frequenz	50/60 Hz
Nennleistung	2400 W
Maximale Leistung	2760 W
Max. Luftstrom	2 x 74 l/s
Max. Unterdruck	25,4 kPa (254 mbar)
Schutzart	IPX4
Schutzklasse	II
Anschluss Saugschlauch	40 mm (C-DN/C-ID)
Schalldruckpegel	74 dB(A) – Unsicherheit 1 dB(A)
Hand-Arm-Vibrationen	< 2,5 m/s² – Unsicherheit 0,2 m/s²
Max. Umgebungstemperatur	+40°C
Filterreinigung	Halbautomatisch durch Luftstöße
Automatische Abschaltung bei max. Füllstand	Ja (für leitfähige Flüssigkeiten)
Hauptfiltertyp	Flachfaltenfilter (Ref. 6.904-283)
Mitgeliefertes Zubehör	Bodendüse, Schlauch, flexible Verbindung, Rohre, Papierfilterbeutel
Garantie	Je nach Landesbedingungen (Material- und Arbeitskosten bei Materialfehlern)
CE-Zertifizierung	EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-69

Häufig gestellte Fragen - NT 65 2 AP ME KARCHER

Wie groß ist das Behältervolumen des Staubsaugers NT 65 2 AP ME?

Der Behälter hat ein Fassungsvermögen von 65 Litern für trockenen Abfall und 48 Litern für Flüssigkeiten.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Ja, er ist für die Nassreinigung ausgelegt. Entfernen Sie den Papierfilterbeutel und verwenden Sie die Gummilippen. Das Gerät schaltet automatisch ab, wenn der maximale Füllstand von leitfähigen Flüssigkeiten erreicht ist.

Wie reinige ich den Flachfaltenfilter?

Verwenden Sie die halbautomatische Filterreinigung: Drücken Sie 5 Mal auf die dafür vorgesehene Taste, während das Gerät läuft. Dies erzeugt einen Luftstrom, der den Filter entstaubt.

Wie hoch ist die elektrische Leistung des Staubsaugers?

Die Nennleistung beträgt 2400 W, mit einer maximalen Leistung von 2760 W. Die erforderliche Spannung beträgt 220-240 V, 50/60 Hz.

Wie transportiere ich den Staubsauger sicher?

Entfernen Sie das Saugrohr mit der Düse. Fassen Sie das Gerät am Tragegriff oder am Rahmen und Schiebebügel. Für lange Strecken ziehen Sie es hinter sich her am Schiebebügel.

Was tun, wenn die Saugkraft nachlässt?

Überprüfen Sie Düse, Schlauch und flexible Verbindung auf eventuelle Verstopfungen. Wechseln Sie den Papierfilterbeutel. Führen Sie 5 Mal die halbautomatische Filterreinigung durch. Stellen Sie sicher, dass der Filterdeckel richtig eingerastet ist. Reinigen oder ersetzen Sie gegebenenfalls den Membranfilter.

Welchen Filterbeutel kann ich verwenden?

Der Staubsauger akzeptiert Papierfilterbeutel (Ref. 6.904-285) und Membranfilter (Ref. 6.904-282). Für Feinstaub verwenden Sie einen Membranfilter oder einen geeigneten Filterbeutel.

Ist der Staubsauger für gesundheitsschädliche Stäube geeignet?

Nein, dieses Gerät ist nicht zum Aufsaugen gesundheitsschädlicher Stäube ausgelegt. Es eignet sich für normale, feine und abrasive Stäube sowie Flüssigkeiten/Nassverschmutzungen.

Wie warte ich die Elektroden?

Entriegeln und entfernen Sie den Saugkopf, reinigen Sie die Elektroden mit einer Bürste. Setzen Sie den Kopf wieder auf und verriegeln Sie ihn.

Was sind die Abmessungen und das Gewicht des Geräts?

Die Abmessungen betragen 660 x 460 x 890 mm und das Betriebsgewicht liegt bei etwa 22 kg.

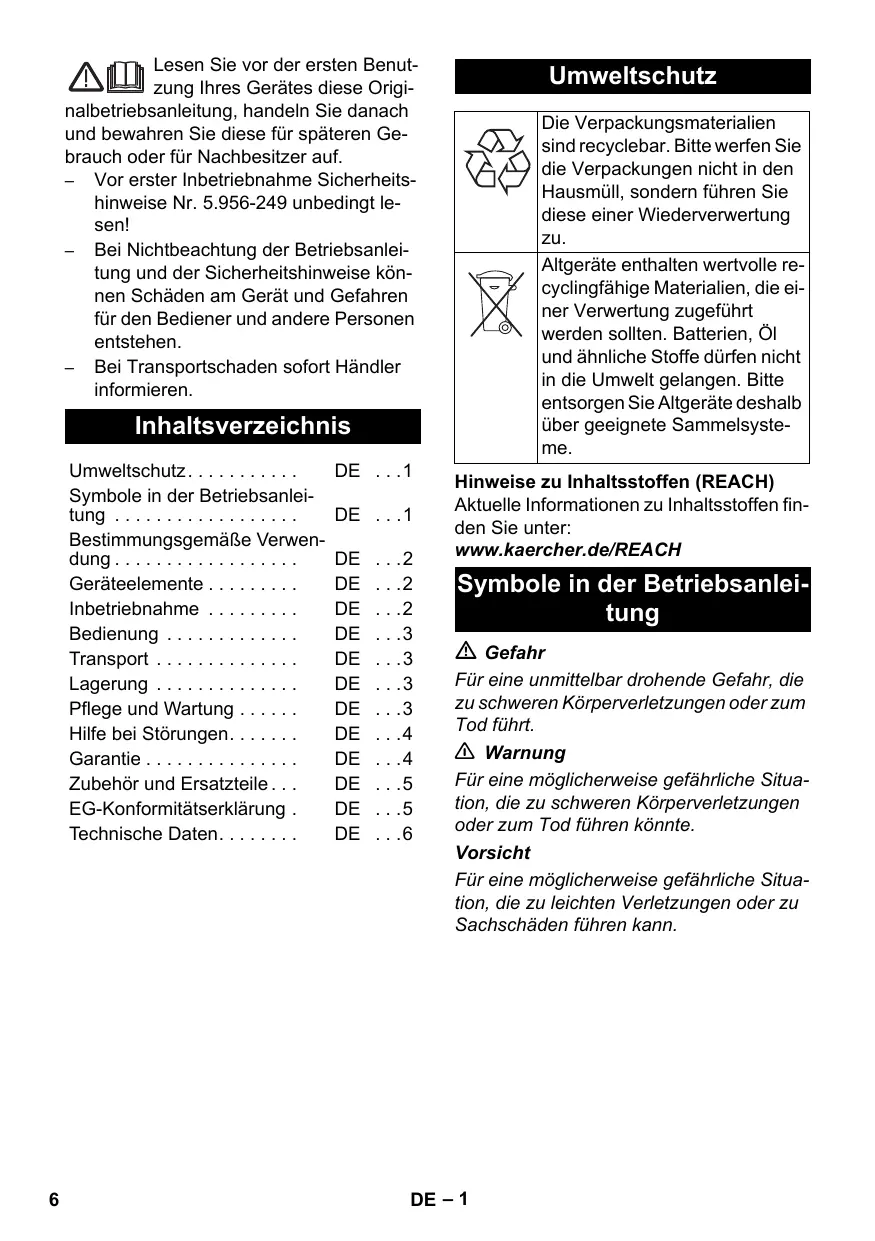

BEDIENUNGSANLEITUNG NT 65 2 AP ME KARCHER

Lesen Sie vor der ersten Benutzung Ihr's Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Vor erster Inbetriebnahme Sicherheitshinweise Nr. 5.956-249 unbedingt lesen!
- Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise konnen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
- Bei Transportschaden(sofort Händler informieren.

Inhaltsverzeichnis

Umweltschutz. DE 1
Symbole in der Betriebsanlei-tung DE 1
Bestimmungsgemäß Verwendung . DE 2
Geräteelemente DE 2
Inbetriebnahme DE 2
Bedienung DE 3
Transport DE 3
Lagerung DE 3
Pflege und Wartung . DE .3
Hilfe bei Störungen. DE .4
Garantie DE 4
Zubehör und Ersatzteile... DE .5
EG-Konformitätserklarung. DE . . .5
Technische Daten. DE .6

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Verwertung zugeführrt werden sollenn. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanleitung

Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körpersverletzungen oder zum Tod führt.

Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschem führen kann.

Bestimmungsgemäß Verwendung

Warning

Das Gerät ist nicht für die Absaugung gesundheitsschädlicher Stäube geeignet.

• Dieser Sauger ist zur Nass- und Trockenreinigung von Boden- und Wandflächen bestimmt.
• Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

Geräteelemente

1 Elektroden
2 Saugschlauch
3 Schubbugel
4 Verriegelung des Saugkopfs
5 Rad
6 Schmutzbehälter
7 Saugkopf
8 Lenkrolle
9 Saugstutzen
10Fahrgestell
11 Bodendüse
12 Saugrohr
13 Hauptschalter
14 Tragegriff
15 Filterabdeckung
16 Taster der Filterabreinigung
17 Schlauchhalter
18 Krümmer
19 Ablage fur Bodendüse
20 Halter für Saugrohre
21Netzkabel
22 Halter für Fugendüse
23 Kabelhalter
24 Typenschild
25 Filterabreinigung
26 Flachfaltenfilter

Farbkennzeichnung

Bedienelemente fur den Reinigungsprozess sind gelb.
Bedienelemente fur die Wartung und den Service sind hellgrau.

Inbetriebnahme

Vorsicht

Beim Saugen darf niemals der Flachfaltenfilter entfernt werden.

Trockensaugen

• Beim Aufsaugen von Feinstaub kann zusammen eine Papierfilterüte oder ein Membranfilter (Sonderzubehr) verwendet werden.

Einbau Papierfilterüte

Abbildung A

Saugkopf entriegeln und abnehmen.
Papierfilterüte oder Membranfilter (Sonderzubehör) aufstecken.
Saugkopf aufsetzen und verriegeln.

Nasssaugen

Einbau Gummilippen

Abbildung 3

Bürstenstreifen ausbauen.
Gummilippen einbauen.

Hinweis: Die strukturierte Seite der Gummilippen muss nach außen zeigen.

Papierfilterüte entfernen

• Beim Aufsagen von Nassschmutz muss immer die Papierfilterüte oder der Membranfilter (Sonderzubehr) entfernt werden.
• Es empfeihlt sich eine Spezialfiltertute (nass) zu verwenden (siehe Filtersysteme).

Allgemein

• Beim Aufsagen von Nassschmutz mit der Polsterdüse (Option) oder Fugendüse, beziehungsweise wenn überwiegend Wasser aus einem Behälter aufgesaugt wird, empfeht es sich, den Taster der Funktion „Halbautomatische Filterabreinigung" nicht zu betäigen.

• Bei Erreichen des max. Flüssigkeits-stands schaltet das Gerät automatisch ab.

• Bei nicht leitenden Flüssigkeiten (zum Beispiel Bohremulsion, Ole und Fette) wird das Gerät bei vollem Behälter nicht abgescheltet. Der Fülstand muss ständig überprüft und der Behälterrechtzeitig entleert werden.
• Nach Beendigung des Nasssaugens: Flachfaltenfilter mit der Filterabreinigung abreinigen. Elektroden mit einer Bürste reinigen. Behälter mit einem feuchten Tuch reinigen und trocknen.

Clipverbinding

Abbildung

Der Saugschlauch ist mit einem Clip-System ausgestattet. Alle C-40/C-DN-40 Zube-horteile können angeschlossen werden.

Bedienung

Gerä einschalten

Netzstecker einstecken.
Gerät am Hauptschalter einschalten.

Halbautomatische Filterabreinigung

Hinweis: Eine Betätigung der Filterabreinigung alle 5-10 Minuten, erhöht die Standzeit des Flachfaltenfilters.

Hinweis: Das Einschalten der halbautomatischen Filterabreinigung ist nur bei eingeschalteten Gerät möglich.

Taster der halbautomatischen Filterabreinigung 5x betätigten. Der Flachfaltenfilter wird dann durch einen Luftstoßgereinigt (pulsierendes Gerausch).

Gerätausschalten

Taster der halbautomatischen Filterabreinigung 5x betätigten.
Gerat am Hauptschalter ausschalten.
Netzsteckerziehen.

Nach jedem Betrieb

Behalter entleeren.
Gerätinnen und außen durch Absaugen und Abwischen mit einem feuchten Tuch reinigen.

Gerä aufbewahren

Abbildung D

Saugschlauch und Netzkabel entsprechend Abbildung aufbewahren.
Gerät in einem trockenen Raum abstellen und vor unbefugter Benutzung sichern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten.

Saugrohr mit Bodendüse aus der Halterungephenmen.Gerat zum Tragen amTragegriff und am Saugrohr fassen.
Gerat zum Verladen am Fahrgestell und am Schubbugel fassen.
Zum Transport über längerere Strecken Gerat am Schubbugel hinter sich herziehen.
Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.
Dieses Gerätarf nur in Innenräumen gelagert werden.

Pflege und Wartung

Gefahr

Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Flachfaltenfilter wechseln

Filterabdeckung offen.
Flachfaltenfilter wechseln.
Filterabdeckung schlieben, muss hörbar einrasten.

Elektroden reinigen

Saugkopf entriegeln und abnehmen.
Elektroden mit einer Bürste reinigen.
Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen

Gefahr

Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Saugturbine lauft nicht

Steckdose und Sicherung der Stromversorgung überprüfen.
Netzkabel, Netzstecker und Elektroden des Gerätes überprüfen.
Geräeinschalten.

Saugturbine schaltet ab

Behalter entleeren.

Saugturbine lauft nach Behälterent-leerung nicht wieder an

Gerät ausschalten und 5 Sekunden warten, nach 5 Sekunden wieder einschalten.
Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reinigen.

Saugkraft lassn nach

Verstopfungen aus Saugduse, Saugrohr, Saugschlauch oder Flachfaltenfilter entfern.
Papierfilterüte wechseln.
Taster der halbautomatischen Filterabreinigung bei eingeschalteten Gerät 5x betätigten.
Filterabdeckung richtig einrasten.
Membranfilter (Sonderzubehör) unter fließendem Wasser reinigen bzw. wechseln.
Flachfaltenfilter wechseln.

Staubastritt beim Saugen

Korrekte Einbaulage des Flachfaltenfilters überprüfen.
Flachfaltenfilter wechseln.

Abschaltautomatik (Nasssaugen) spricht nicht an

Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reini-gen.
Füllstand bei elektrisch nicht leitender Flüssigkeit ständig kontrollieren.

Halbautomatische Filterabreinigung arbeitet nicht

Saugschlauch nicht angeschlossen.

Halbautomatische Filterabreinigung schaltet nicht ab

Kundendienstbenachrichtigen.

Halbautomatische Filterabreinigung{lsst sich nicht einschalten

Kundendienstbenachrichtigen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienstelle.

Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller frei gegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dazu, dass das Gerät sicher und störungsfrei betrieben werden kann.
- Eine Auswahr der am früigsten benöttigen Ersatzteile finden Sie am Ende der Betriebsanleitung.
- Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

EG-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlögigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger

Typ: 1.667-xxx

Einschlagige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

Angewandte harmonisierte Normen

EN 55014-1:2006 + A1:2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Angewandte nationale Normen

一

5.957-701

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

		NT 65/2 Ap Me
Netzspannung	V	220-240
Frequenz	Hz	50/60
Max. Leistung	W	2760
Nennleistung	W	2400
Behälterinhalt	I	65
Füllmenge Flüssigkeit	I	48
Luftmenge (max.)	l/s	2x 74
Unterdruck (max.)	kPa (mbar)	25,4 (254)
Schutzart	--	IPX4
Schutzklasse	☐	II
Saugschlauchanschluss (C-DN/C-ID)	mm	40
Länge x Breite x Höhe	mm	660 x 460 x 890
Typisches Betriebsgewicht	kg	22,0
Umgebungstemperatur (max.)	°C	+40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel LpA	dB(A)	74
Unsicherheit KpA	dB(A)	1
Hand-Arm Vibrationswert	m/s²	<2,5
Unsicherheit K	m/s²	0,2

Netzkabel	H07RN-F 2x1,5 mm²
	Teile-Nr.	Kabellänge
EU	6.650-074.0	10 m

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Zuigturbine start nicht

Halfautomatische filterreiniging werkt nicht

Halfautomatische filterreiniging schakelt nicht uit

Klantendienst contacteren.

Halfautomatische filterreiniging kan nicht ingeschakeld worden

Klantendienst contacteren.

Garantie

Alfred Kärcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Galdende EF-direktiver

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Relevante EU-direktiver

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

• Manöverelement für rengöringsprocesen ar gula.
• Manöverelement für unterhalb och service ar lijusgrä.

Idrifttagning

Varning

Under sugning fār platveckfiltret aldrig tas bort.

Torrsugning

Montering gummiläppar Bild 3

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40
