NAUDOJIMO INSTRUKCIJA NT 65 2 AP ME KARCHER

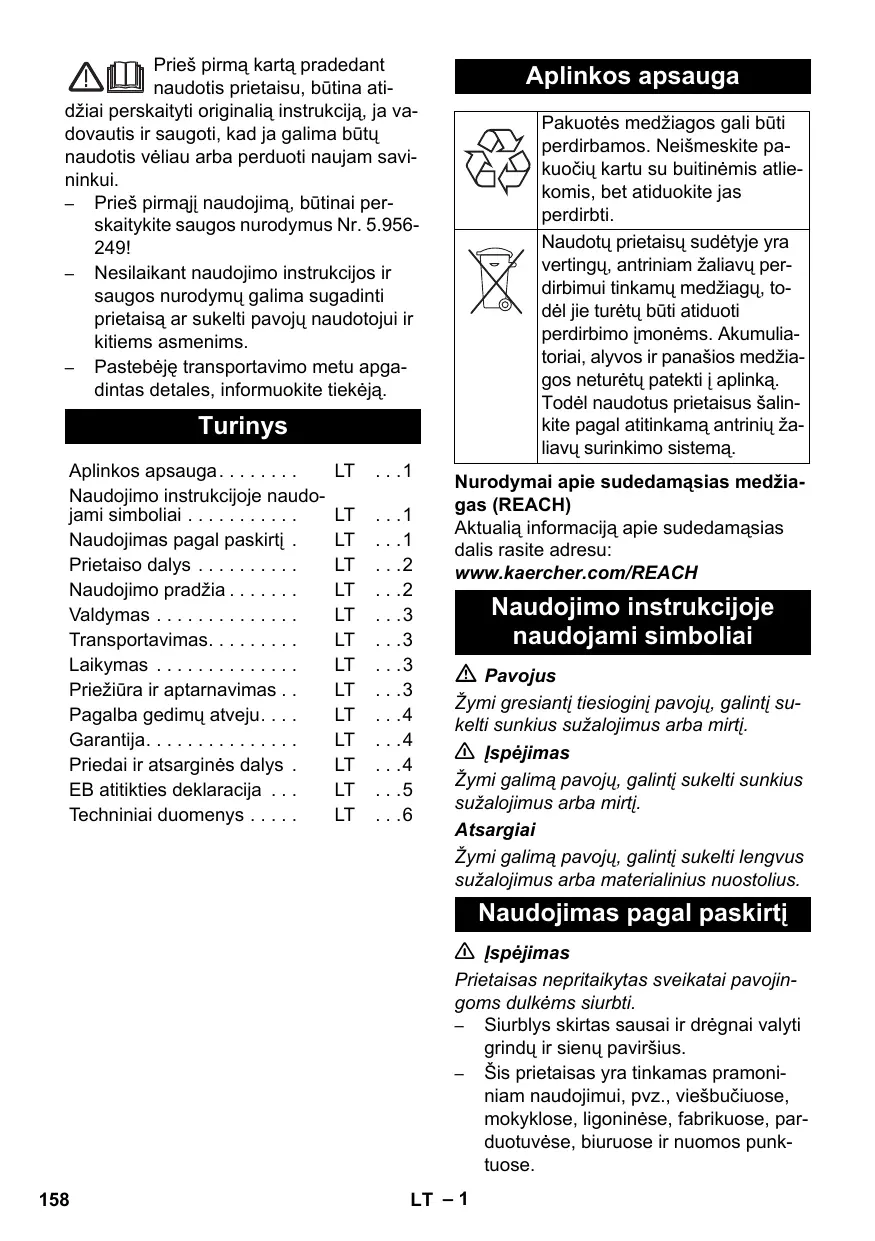

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atiLietuviškai džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui. – Prieš pirmąjį naudojimą, būtinai perskaitykite saugos nurodymus Nr. 5.956249! – Nesilaikant naudojimo instrukcijos ir saugos nurodymų galima sugadinti prietaisą ar sukelti pavojų naudotojui ir kitiems asmenims. – Pastebėję transportavimo metu apgadintas detales, informuokite tiekėją. Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą. Turinys Aplinkos apsauga. . . . . . . . Naudojimo instrukcijoje naudojami simboliai . . . . . . . . . . . Naudojimas pagal paskirtį . Prietaiso dalys . . . . . . . . . . Naudojimo pradžia . . . . . . . Valdymas . . . . . . . . . . . . . . Transportavimas. . . . . . . . . Laikymas . . . . . . . . . . . . . . Priežiūra ir aptarnavimas . . Pagalba gedimų atveju. . . . Garantija. . . . . . . . . . . . . . . Priedai ir atsarginės dalys . EB atitikties deklaracija . . . Techniniai duomenys . . . . .

Nurodymai apie sudedamąsias medžiagas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Naudojimo instrukcijoje naudojami simboliai Pavojus Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. 몇 Įspėjimas Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį. Atsargiai Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius. Naudojimas pagal paskirtį 몇 Įspėjimas Prietaisas nepritaikytas sveikatai pavojingoms dulkėms siurbti. – Siurblys skirtas sausai ir drėgnai valyti grindų ir sienų paviršius. – Šis prietaisas yra tinkamas pramoniniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, fabrikuose, parduotuvėse, biuruose ir nuomos punktuose.

Elektrodai Siurbimo žarna Stūmimo rankena Siurbimo galvutės fiksatorius Ratas Purvo rezervuaras Siurblio viršutinė dalis Vairuojamasis ratukas Siurbimo antvamzdis Važiuoklė Antgalis grindims Siurbimo vamzdis Pagrindinis jungiklis Rankena Filtro dangtelis Filtro valymo mygtukas Žarnos laikiklis Jungė Antgalio grindims laikiklis Siurbimo vamzdžių laikiklis Elektros laidas Antgalio siūlėms laikiklis Kabelio laikiklis Duomenų lentelė Filtro valymas Plokščiasis gofruotas filtras Popierinio filtro maišelio įdėjimas Paveikslas Atsklęskite ir nuimkite siurblio galvą. Uždėkite popierinį filtro maišelį arba membraninį filtrą (specialusis priedas). Uždėkite ir užsklęskite siurblio galvą. Drėgnas valymas Guminių apvadėlių uždėjimas Paveikslas Išmontuokite šepetinį apvadą. Sumontuokite guminius apvadėlius. Pastaba: grublėta guminių apvadėlių pusė turi būti išorėje. Pašalinkite popierinį filtro maišelį – Siurbdami drėgną purvą, būtinai išimkite popierinį filtro maišelį ar membraninį filtrą (papildomas priedas). – Rekomenduojama naudoti specialų filtro maišelį (drėgną) (žr. skyrių „Filtravimo sistema“). Spalvinis ženklinimas

Siurbiant labai smulkias dulkes galima papildomai naudoti popierinį filtro maišelį arba membraninį filtrą (specialus priedas). Valymo proceso valdymo elementai yra geltonos spalvos. Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos. Naudojimo pradžia Atsargiai Siurbimo metu niekada negalima pašalinti plokščiojo klostuoto filtro. Bendroji informacija – Siurbiant drėgnus nešvarumus antgaliu minkštiems apmušalams (pasirinktis) ar plyšiams arba siurbiant vandenį iš tam tikro rezervuaro, rekomenduojama išjungti pusiau automatinio filtro valymo funkciją. – Pasiekus maksimalų skysčio kiekį, prietaisas automatiškai išsijungia. – Siurbiant nelaidžius skysčius (pavyzdžiui, emulsijas, alyvas ir tepalus) prietaisas, prisipildžius rezervuarui, neišsijungs. Nuolat tikrinkite rezervuaro prisipildymą ir jį laiku ištuštinkite. – Baigę siurbti drėgnus nešvarumus: plokščiąjį klostuotą filtrą išvalykite filtro valikliu; elektrodus nuvalykite šepečiu; rezervuarą išvalykite drėgna šluoste ir nusausinkite. LT – 2

Jungiamasis spaustukas Transportavimas Paveikslas Siurblio žarna turi spaustukų sistemą. Galima prijungti visus C-40/C-DN-40 priedus. Atsargiai Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti į jo svorį. Išimkite iš laikiklio siurbimo vamzdį su antgaliu grindims. Norėdami nešti prietaisą, kelkite už rankenos ir siurbimo vamzdžio. Norėdami perkelti prietaisą, imkite už važiuoklės ir stūmimo rankenos. Jei transportuojate prietaisą ilgesnį atstumą, vilkite jį už stūmimo rankenos. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Valdymas Prietaiso įjungimas Įkiškite elektros laido kištuką. Pagrindiniu jungikliu įjunkite prietaisą. Pusiau automatinis filtro valymas Pastaba: Kas 5-10 minučių įjungiant filtro valymo sistemą, pailgėja plokščiojo klostuoto filtro naudojimo trukmė. Pastaba: pusiau automatinio filtro valymą įjungti galima tik tada, kai įjungtas prietaisas. Pusiau automatinio filtro valymo jungiklį paspauskite 5 kartus. Plokščiasis klostuotas filtras tada išvalomas oro smūgiu (pasigirsta pulsuojantis garsas). Prietaiso išjungimas Pusiau automatinio filtro valymo jungiklį paspauskite 5 kartus. Pagrindiniu jungikliu išjunkite prietaisą. Ištraukite elektros laido kištuką. Po kiekvieno naudojimo Ištuštinkite kamerą. Prietaisą iš vidaus ir išorės nusiurbkite ir nuvalykite drėgna šluoste. Prietaiso laikymas Paveikslas Siurbimo žarną ir elektros laidą saugokite, kaip parodyta paveiksle. Prietaisą palikite sausoje, pašaliniams neprieinamoje patalpoje.

Laikymas Atsargiai Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šį prietaisą galima laikyti tik patalpose. Priežiūra ir aptarnavimas Pavojus Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Plokščiojo klostuoto filtro keitimas Atidarykite filtro dangtelį. Pakeiskite plokščiąjį klostuotą filtrą. Uždarykite filtro dangtelį taip, kad girdimai užsifiksuotų. Elektrodų valymas Atsklęskite ir nuimkite siurblio galvą. Elektrodus nuvalykite šepečiu. Uždėkite ir užsklęskite siurblio galvą. LT – 3 Pagalba gedimų atveju Automatinė išjungimo sistema (drėgno valymo metu) nereaguoja Pavojus Šepečiu nuvalykite elektrodus ir tarpą tarp jų. Nuolat stebėkite elektros srovei nelaidaus skysčio kiekį. Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Siurblio turbina neveikia Patikrinkite maitinimo tinklo lizdą ir saugiklį. Patikrinkite įrenginio maitinimo kabelį, kištuką ir elektrodus. Įjunkite prietaisą. Siurblio turbina išsijungia Neveikia pusiau automatinio filtro valymo funkcija Neprijungta siurbimo žarna. Neišsijungia pusiau automatinio filtro valymo funkcija Kreipkitės į klientų aptarnavimo tarnybą. Ištuštinkite kamerą. Neįsijungia pusiau automatinio filtro valymo funkcija Ištuštinus rezervuarą siurblio turbina vis dar neveikia Kreipkitės į klientų aptarnavimo tarnybą. Išjunkite prietaisą ir, 5 sekundes palaukę, jį vėl įjunkite. Šepečiu nuvalykite elektrodus ir tarpą tarp jų. Sumažėjo siurbimo jėga Pašalinkite susidariusius kamščius iš siurbimo antgalio, siurblio vamzdžio, siurbimo žarnos ar plokščiojo klostuoto filtro. Pakeiskite popierinį filtro maišelį. Esant įjungtam prietaisui, 5 kartus paspauskite pusiau automatinio filtro valymo jungiklį. Tinkamai užfiksuokite filtro dangtelį. Išplaukite membraninį filtrą (specialusis priedas) po tekančiu vandeniu arba pakeiskite. Pakeiskite plokščiąjį klostuotą filtrą. Siurbimo metu dulkės šalinamos laukan Patikrinkite, ar tinkamai įstatytas plokščiasis klostuotas filtras. Pakeiskite plokščiąjį klostuotą filtrą. Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. Priedai ir atsarginės dalys

LT – 4 Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą. Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje. Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

EB atitikties deklaracija Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja. Gaminys: Drėgno ir sauso valymo siurblys Tipas: 1.667-xxx Specialios EB direktyvos: 2006/42/EB (+2009/127/EB) 2004/108/EB Taikomi darnieji standartai: EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Taikomi nacionaliniai standartai:

5.957-701 Pasirašantys asmenys yra įgalioti parduotuvės vadovybės. CEO Head of Approbation Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Faksas: [phone] Winnenden, 2010/07/14

LT – 5 Techniniai duomenys Tinklo įtampa Dažnis Maks. galia Nominalioji galia Kameros talpa Skysčio užpildymo lygis Oro kiekis (maks.) Subatmosferinis slėgis (maks.) Saugiklio rūšis Apsaugos klasė

Siurbimo žarnos jungtis (C-DN/C-ID) Ilgis x plotis x aukštis Tipinė eksploatacinė masė Aplinkos temperatūra (maks.) Nustatytos vertės pagal EN 60335-2-69 Garso slėgio lygis LpA Neapibrėžtis KpA Delno/rankos vibracijos poveikis Nesaugumas K
