Toote tüüp	Vaipade jaoks iseliikuv tööstuslik imur-pühkimismasin
Kaubamärk	KARCHER
Mudel	CV 85 2 RS
Nimipinge	36 V
Aku mahutavus	105 Ah (5h)
Keskmine tarbitav võimsus	1475 W
Töölaius	800 mm
Pöörleva harja läbimõõt	100 mm
Pöörlevate harjade pöörlemiskiirus	1750 p/min
Külgharja läbimõõt	300 mm
Külgharja pöörlemiskiirus	85 p/min
Imemisõhu voolukiirus	45 l/s
Maksimaalne alarõhk	4,0 kPa
Filtrikoti maht	35 L
Maksimaalne sõidukiirus	5,6 km/h
Maksimaalne lubatud kalle	10%
Mõõtmed (P × L × K)	1330 × 927 × 1285 mm
Maksimaalne kogukaal	451 kg
Helirõhutase	62 dB(A)
Teoreetiline puhastuspind	3270 m²/h
Toiteallikas	Aku 36 V (ei ole kaasas)
Peamised funktsioonid	Vaipade imemine ja pühkimine, iseliikuv
Ohutusseadmed	Hädaabiseiskamisnupp, turvapedaal, elektriline seisupidur
Rutiinne hooldus	Filtrikoti tühjendamine, harjade puhastamine, happetaseme kontroll (märg aku)
Varuosad ja parandatavus	Originaalvaruosad saadaval KARCHERi müügijärgse teeninduse või veebisaidi www.kaercher.com kaudu

Korduma kippuvad küsimused - CV 85 2 RS KARCHER

Mis on KARCHER CV 85 2 RS nimipinge?

Nimipinge on 36 V.

Mis on imuri töölaius?

Töölaius on 800 mm.

Kuidas seadme akut laadida?

Keerake aku kaane sulgemiskruvi lahti, avage kaas, ühendage aku pistik lahti ja ühendage see laadija kaabliga. Ühendage laadija vooluvõrku (230 V) ja lülitage see sisse. Keskmine laadimisaeg on umbes 10 tundi. Pärast laadimist ühendage laadija lahti ja ühendage pistik uuesti seadme külge.

Milliseid akusid soovitatakse CV 85 2 RS jaoks?

Soovitatavad akud on 3 x 12 V/105 Ah hooldusvabad (geel), viide 6.654-141.0. Sobiv laadija on mudel 36 V hooldusvabadele akudele, viide 6.654-229.0.

Mis on seadme maksimaalne sõidukiirus?

Maksimaalne sõidukiirus on 5,6 km/h.

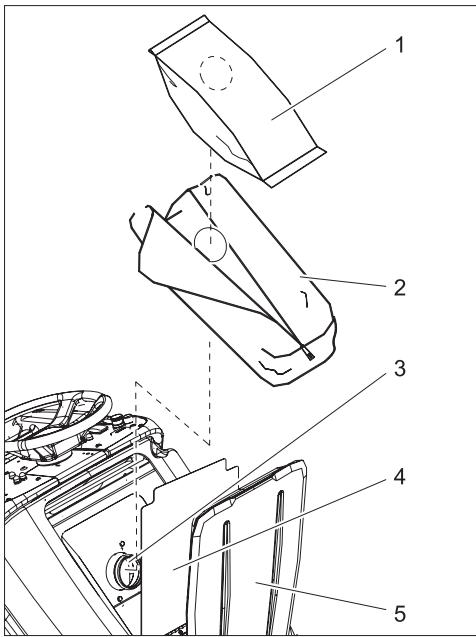

Kuidas filtri kotti vahetada?

Avage filtri kambri mõlemad kaaned, avage filtrikoti tõmblukk, eemaldage täis filtrikott ühendusotsikust ja visake see ära. Asetage uus filtrikott tolmutaskusse, suruge filtrikoti ava ühendusavale, sulgege tõmblukk ja sulgege kaaned.

Mida teha veomootori ülekoormuse korral?

Ülekoormuse korral lülitatakse veomootor pärast kindlaksmääratud aja möödumist välja. Laske seadmel jahtuda vähemalt 15 minutit, seejärel lähtestage juhtpuldi ülekandemehhanismi kaitse.

Kas seadet saab kasutada nõlvadel?

Jah, kuid ainult nõlvadel, mille kalle ei ületa 10% sõidusuunas ja ristisuunas. Ärge sõitke külgnõlvadel, mille kalle on üle 10%.

Millised on peamised ohutusseadmed?

Ohutusseadmete hulka kuuluvad hädaabiseiskamisnupp koheseks väljalülitamiseks, turvapedaal, mida tuleb sõidu aktiveerimiseks all hoida, ja elektriline seisupidur.

Kust leida varuosi CV 85 2 RS jaoks?

Originaalvaruosad on saadaval KARCHERi müügijärgse teeninduse kaudu või veebisaidil www.kaercher.com (menüü Teenindus). Kasutage ainult tootja poolt lubatud tarvikuid ja varuosi.

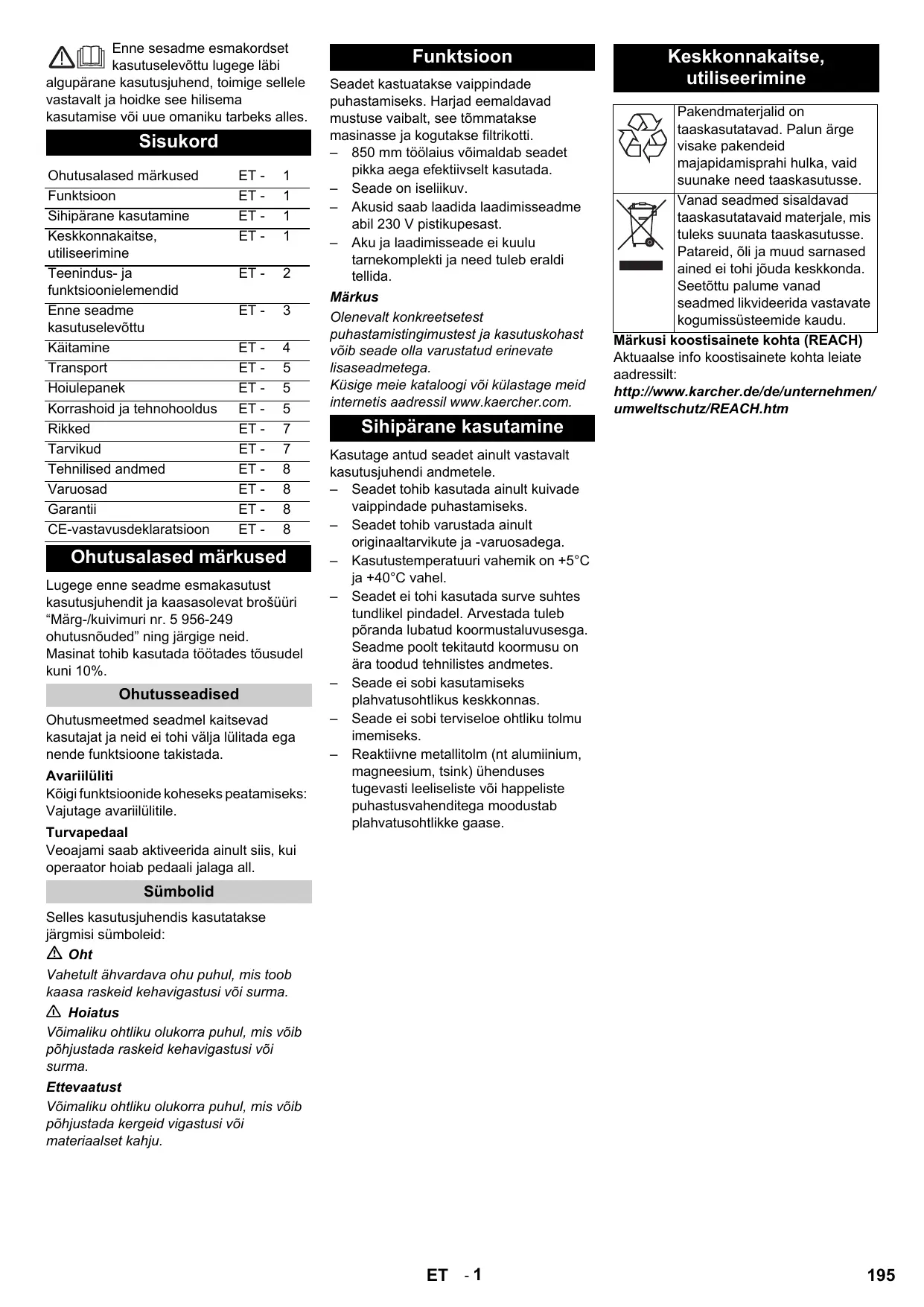

KASUTUSJUHEND CV 85 2 RS KARCHER

Enne sesadme esmakordset kasutuselevõttu lugege läbi

algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Ohutusalased märkused	ET -	1
Funktsioon	ET -	1
Sihipärane kasutamine	ET -	1
Keskkonnakaitse,utiliseerimine	ET -	1
Teenindus- jafunktsoionielemendid	ET -	2
Enne seadmekasutuselevõttu	ET -	3
Käitamine	ET -	4
Transport	ET -	5
Hoiulepanek	ET -	5
Korrashoid ja tehnohooldus	ET -	5
Rikked	ET -	7
Tarvikud	ET -	7
Tehnilised andmed	ET -	8
Varuosad	ET -	8
Garantii	ET -	8
CE-vastavusdeklaratsioon	ET -	8

Ohutusalased märkused

Lugege enne seadme esmakasutust kasutusjuhendit ja kaasasolevat brošüüri "Märg-/kuivimuri nr. 5 956-249 ohutusnõuded" ning järgige neid. Masinat tohib kasutada töötades tõusudel kuni 10%.

Ohutusseadised

Ohutusmeetmed seadmel kaitsevad kasutajat ja neid ei tohi välja lülitada ega nende funktsioone takistada.

Avariilüliti

Kõigi funktsioonide koheseks peatamiseks: Vajutage avariilülitile.

Turvapedaal

Veoajami saab aktiveerida ainult siis, kui operaator hoiab pedaali jalaga all.

Sümbolid

Selles kasutusjuhendis kasutatakse järgmisi sümboleid:

⚠️ Oht

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

⚠️ Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

Funktsioon

Seadet kastuatakse vaippindade puhastamiseks. Harjad eemaldavad mustuse vaibalt, see tömmatakse masinasse ja kogutakse filtrikotti.

• 850 mm töölaius võimaldab seadet pikka aega efektiivselt kasutada.
  – Seade on iseliikuv.
• Akusid saab laadida laadimisseadme abil 230 V pistikupesast.
• Aku ja laadimisseade ei kuulu tarnekomplekti ja need tuleb eraldi tellida.

Märkus

Olenevalt konkreetsetest puhastamistingimustest ja kasutuskohast võib seade olla varustatud erinevate lisaseadmetega.

Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

• Seadet tohib kasutada ainult kuivade vaippindade puhastamiseks.
• Seadet tohib varustada ainult originaaltarvikute ja -varuosadega.
• Kasutustemperatuuri vahemik on +5°C ja +40°C vahel.
• Seadet ei tohi kasutada surve suhtes tundlikel pindadel. Arvestada tuleb põranda lubatud koormustaluvusesga. Seadme poolt tekitautd koormusu on ära toodud tehnilistes andmetes.
• Seade ei sobi kasutamiseks plahvatusohtlikus keskkonnas.
• Seade ei sobi terviseloe ohtliku tolmu imemiseks.
• Reaktiivne metallitolm (nt alumiinium, magneesium, tsink) ühenduses tugevasti leeliseliste või happeliste puhastusvahenditega moodustab plahvatusohtlikke gaase.

Keskkonnakaitse, utiliseerimine

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

1 Akupistik
2 Aku
3 Aku sisestuskoha lukustus
4 Aku sisestuskoht
5 Filtrikott
6 Filtrikott
7 Ühendustutsid
8 Filtrikambri sisemine kaas
9 Filtrikambri kaas
10 Seisupiduri vabastushoob
11 Külgmine hari
12 Harja-/imipea
13 Hoob harja-/imipea töstmiseks/ langetamiseks
14 Gaasipedaal
15 Operaatori koht

16 Turvapedaal
17 Aku kate
18 Akukatte lukustuskruvi
19 Rool
20 Juhtimispult

1 Võtmega lüliti
2 Luku vabastusklahv
3 Sõidusuuna lüliti
4 Kiiruse lüliti
5 Helisignaal
6 Avariilüliti
7 Aku kontrollnäit
8 Veoajami kaitse
9 Juhtimisseadme kaitse
10 Külgmise harjaajami kaitse
11 Harjavaltsi ajami kaitse
12 Imiturbiini kaitse
13 Täis filtrikoti näidik
14 Töötundide loendur

Enne seadme kasutuselevõttu

Akud

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

	Järgige akul, kasutusjuhendis ja söiduki kasutusjuhendis olevaid märkusi
	Kandke kaitseprille
	Jälgige, et lapsed ei puutuks kokku akude happega
	Plahvatusoht
	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud
	Happepõletuse oht

	Esmaabi
	Hoiatus
	Utiliseerimine
	Ärge visake akutprügikonteinerisse

⚠️ Oht

Plahvatusoht. Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, tööriistu ega muid sarnaseid esemeid. Vigastusoht. Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi.

Aku paigaldamine ja ühendamine

→ Akukatte lukustuskruvi välja keerata.
→ Akukate suunaga taha üles tõsta.
→ Aku sisestuskoha lukustusmehhanism vasakule lükata ja alla keerata.
→ Tõmmake aku sisestuskoht suunaga taha välja.

→ Seadke akud aku sisestuskoha vanni.
→ Ühendage klemmid juuresolevate ühenduskaablitega.

⚠️ Hoiatus

Jälgige öiget polaarsust.

→ Kinnitage tarnekomplekti kuuluv ühenduskaabel veel vabade akuklemmide (+) ja (-) külge.
→ Lükake aku sisestuskoht ette.
→ Laske eku sisestuskoha lukustusmehhanismil asendisse fikseeruda.

⚠️ Hoiatus

Enne seadme kasutuselevõttu ja vajadusel tuleb akut laadida.

Aku laadimine

→ Kui aku kontrollnäidust vasakul olevad indikaatorid vilguvad, tuleb seade söidutada otse laadimisjaama, vältides seejuures tõususid.

⚠️ Oht

Elektrilöögist lähtuv vigastusoht. Jälgige vooluvörku ja kaitset – vt „Laadimisseade“. Kasutage laadimisseadet ainult kuivades ruumides, kus on piisav ventilatsioon!

Märkus

Laadimisaeg on keskmiselt ca. 10 tundi. Soovitatud laadimisseadmed (sobivad konkreetsete akudega) on elektrooniliselt juhitavad ning löpetavad laadimise iseseisvalt.

⚠️ Oht

Plahvatusoht. Märgakude laadimine on lubatud ainult avatud akukattega.

→ Akukatte lukustuskruvi välja keerata.
→ Akukate suunaga taha üles tõsta.
→ Tõmmake aku pistik maha ja ühendage laadimiskaabliga.
→ Ühendage laadimisseade võrku ja lülitage sisse.

Pärast laadimisprotsessi lõppu

→ Lülitage laadimisseade välja ja lahutage vooluvõrgust.
→ Tõmmake aku kaabewl laadimiskaabli küljest lahti ja ühendage seadmega.
→ Lükake akukate ette ja keerake kinnituskruvi kinni.

Lisaks vähest hooldust vajavate akude (märgakud) puhul:

→ Üks tund enne laadimisaja löppu lisada destilleeritud vett, järgida öiget happetaset. Aku on vastavalt tähistatud. Laadimisprotsessi löpus peavad köikelemendid gaasima.

⚠️ Oht

Happepõletuse oht!

• Vee lisamine tühja akusse võib põhjustada happe väljavoolamist.
• Akuhapet käideldes kasutada kaitseprille ning järgida eeskirju, et vältida vigastusi ja riiete rikkumist.
• Kui hapet pritsib nahale või riietele, koheselt suure hulga veega loputada.

Ettevaatust

Vigastusoht!

• Akudesse lisamiseks kasutada ainult destilleeritud või soolatustatud vett (EN 50272-T3).
• Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vastasel korral kaotab igasugune garantii kehtivuse.

Soovitatud akud

Aku	Tellimisnr.
3 x 12V/105 A, hooldusvaba (geel)	6.654-141.0

Soovitatud laadimisseadmed

Laadur	Tellimisnr.
36V, hooldusvabadele akudele	6.654-229.0

Akuseid ja laadureid võib saada spetsialiseeritud kauplustest.

Aku maksimaalsed möötmed

Pikkus	Laius	Kõrgus
406 mm	533 mm	432 mm

Kui kasutatakse märgakusid, tuleb silmas pidada järgmist:

• Kinni tuleb pidada maksimaalsetest aku mõõtmetest.
• Märgakude laadimisel tuleb akukate avada.
• Märgakude laadimisel tuleb järgida aku tootja ettekirjutusi.

→ Akukatte lukustuskruvi välja keerata.
→ Akukate suunaga taha üles tõsta.
→ Aku sisestuskoha lukustusmehhanism vasakule lükata ja alla keerata.
→ Tõmmake aku sisestuskoht suunaga taha välja.
→ Lahutage kaabel aku miinuspooluselt.
→ Lahutage ülejäänud kaablid akudest.
→ Võtke akud välja.
→ Utiliseerige kasutatud akud vastavalt kehtivatele määrustele.

Seadme lükkamine

Seistes takistab elektriline seisupidur seadme veeremahakkamist. Seadme lükkamiseks tuleb seisupidur vabastada.

→ Seisupiduri vabastamiseks suruge vabastushoob alla.

⚠️ Oht

Veerevast seadmest lähtuv önnetusoht. Pärast lükkamise löpetamist tuleb lukustushoob kindlasti uuesti üles tömmata ja seega aktiveerida seisupidur uuesti.

Mahalaadimine

Märkus

Kõigi funktsioonide koheseks peatamiseks võtke jalg gaasipedaalilt, vajutage avariilülitit ja keerake võtmelüliti asendisse "0".

→ Vabastage kruvid ja eemaldage puidust puur.
→ Lõigake katki plastmassist pakkepael ja eemaldage kile.
→ Eemaldage rataste fikseering.

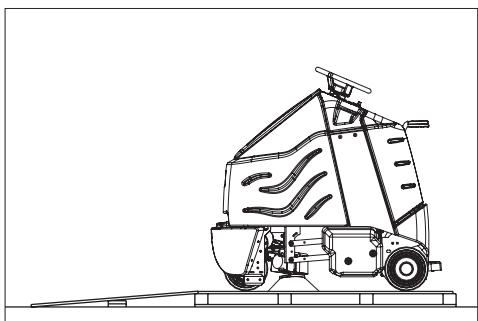

→ Asetage juuresolev puuplaat seadme tagakülje juurde kaubaalusele rambiks ja kinnitage kruvidega.

→ Eemaldage mölema tagaratta tagant klotsid.
→ Avage aku kate ja võtke rool välja.
→ Torgake rool kohale ja seadke esiratas otseks.
→ Tõmmake rool maha, reguleerige asendit ja torgake uuesti kohale.
→ Kinnitage rool juuresoleva mutriga.
→ Torgake kate roolile.
→ Ilma akuta seadmed: paigaldage aku.
→ Ühendage aku pistik seadmega.
→ Astuge operaatori kohale ja hoidke vasaku jalaga turvapedaali all.
→ Keerake avariilülitit, et see lukustusest vabastada.
→ Seadke võtmelüliti asendisse “1”.
→ Seadistage juhtpuldilt sõidusuuna lülitiga tagurpidi sõidusuund.
→ Valige kiiruselülitiga köige väiksem kiirusvahemik.
→ Vajutage lukustusest vabastamise klahvile.
→ Sõitmiseks vajutage ettevaatlikult gaasipedaali ja sõitke aeglaselt aluselt maha.
→ Seadke võtmelüliti asendisse "0".
→ Pange veljed tagaratastele.

Käitamine

Märkus

Kõigi funktsioonide koheseks peatamiseks võtke jalg gaasipedaalilt, vajutage avariilülitit ja keerake võtmelüliti asendisse "0".

→ Hooldustööd tuleb teostada „iga päev/enne töö alustamist" (vt ptk „Tehnohooldus ja korrashoid“).

Seisupiduri kontrollimine

⚠️ Oht

Önnetusoht. Enne igakordset kasutamist tuleb tasasel pinnal kontrollida seisupiduri tööd.

→ Seadke võtmelüliti asendisse “0”.

→ Vajutage avariilülitile.

Kui seadet saab nüüd käega lükata, ei ole seisupidur korras.

→ Suruge seisupiduri vabastushoob üles. Kui seadet saab ikka veel käega lükata, ei ole seisupidur korras. Seisake masin ja pöörduge klienditeenindusse.

Pidurdamine

⚠️ Oht

Önnetusoht. Kui masinal ei ole kallakul sõites piisavat pidurdusjõudu, vajutage avariilülitile:

Sõitmine

Et seadmega tutvuda, tuleb vabal platsil viia läbi esimesed söidukatsetused.

⚠️ Oht

Liiga suure kallaku korral ümberminekuoht.

→ Sõidusuunas tohib liikuda ainult tõusudel kuni 10%.

Ümberminekuoht kurvides kiiresti söites. Märja põranda puhul libisemisoht.

→ Sõitke kurvides aeglaselt.

Ümberminekuoht ebastabiilsel pinnal.

→ Liigutage masinat ainult kindlal aluspinnal.

Ümberminekuoht liiga suure küljesuunalise kalde puhul.

→ Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%.
→ Astuge operaatori kohale ja hoidke vasaku jalaga turvapedaali all.
→ Ärge vajutage gaasipedaalile.
→ Keerake avariilülitit, et see lukustusest vabastada.
→ Seadke võtmelüliti asendisse “1”.
→ Seadistage juhtpuldilt söidusuuna lülitiga söidusuund.
→ Valige kiiruselülitiga (3 astet) kiiruse vahemik.
→ Vajutage lukustusest vabastamise klahvile.
→ Sõitmiseks vajutage ettevaatlikult gaasipedaali.

Märkus

Sõidusuunda saab ka sõidu ajal muuta. Nii saab mitu korda edasi-tagasi sõites puhastada väga musti kohti.

Ülekoormus

Ülekoormuse puhul lülitub veomootor teatud aja möödudes välja.

→ Laske masinal vähemalt 15 minutit jahtuda.
→ Suruge veoajami kaitse juhtpuldil uuesti sisse.

Imemine

→ Ennen puhastamist eemaldage puhastatavalt pinnalt jäme mustus, traaditükid ja nöörid, et vältida harjade kinnijäämist.

⚠️ Hoiatus!

Põrandakatte vigastamise oht. Ärge käitage seadet ühel kohal. Töstke ja langetage imi-/harjapead ainult siis, kui masin liigub. Ärge peatuge, kui harja-/imipea on alla lastud.

→ Suruge harja-/imipea tõstmise/ langetamise hoob alla - külgmine hari ja harja-/imipea langetatakse alla. Käivitage harjaajam ja imiturbiinid, niipea kui harja-imimoodul alla lastakse
→ Vajutage gaasipedaalile ja liikuge mööda puhastatavat pinda.

Märkus

Puhastamiseks soovitatakse kiirusastet 2. Kiirusaste 3 on ette nähtud ainult transportimiseks.

→ Valige kiiruselülitiga köige välja kiirusvahemik.

Puhastamise lõpetamine

→ Suruge harja-/imipea tõstmise/ langetamise hoob üles - külgmine hari ja harja-/imipea tõstetakse üles ja lülitatakse välja.

Kasutuselt võtmine

→ Pange pühkimismasin tasasele pinnale.
→ Keerake võtmelüliti asendisse "0" ja tõmmake võti ära.
→ Viige läbi „iga päev/pärast töö löpetamist" teostatavad hooldustööd (vt ptk „Tehnohooldus ja korrashoid“).
→ Kindlustage masin tõkiskingaga veeremahakkamise vastu.

Transport

⚠️ Oht

Vigastusoht! Masinat tohib peale- või mahalaadimiseks kasutada ainult tõusudel kuni maks. 10%. Sõitke aeglaselt.

Ettevaatust

Vigastusoht! Transportimisel jälgige seadme kaalu.

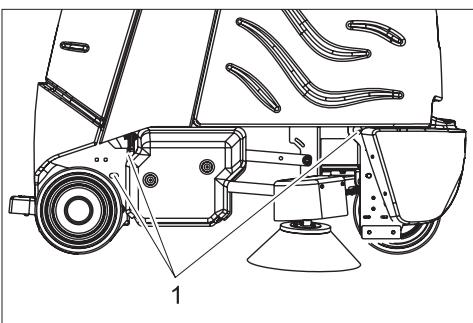

→ Eemalgate imiotsak, harjad ja pritsmekaitse seadme küljest.
→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Vigastusoht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

⚠️ Oht

Vigastusoht! Enne mistahes tööde alustamist seadme juures viige võtmelüliti asendisse „0“ ja tömmake võti välja. Tõmmata akupistik välja.

Hooldusplaan

lga päev

Enne töö algust:

→ Kontrollige rehvide seisundit.
→ Kontrollige, kas filtrikambri sisemine kaas sulgub tihedalt.
→ Kontrollige imivoolikut sinna kogunenud mustuse osas, vajadusel puhastage.
→ Kontrollige imivooliku pistikühenduste tihedust.
→ Kontrollige, kas turvapedaal, gaasipedaal ja rool töötavad korralikult.
→ Märgakude puhul kontrollige happe taset, vajadusel lisage destilleeritud vett.
→ Kontrollige filtrikoti täituvust, vajadusel vahetage välja.

Pärast töö lõppu:

→ Puhastage harjad ja kontrollige kulumist.
Harjased on kulunud, kui on kollastest harjastest lühemad.
→ Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.
→ Kontrollige seadet väliselt vigastuste osas.
→ Laadige akusid.

Iga 50 töötunni järel

→ Puhastage akude pealmist külge.
→ Märgakude puhul kontrollige happen tihedust.
→ Kontrollige, kas aku kaabel on korralikult kinni.

Iga 100 töötunni järel

→ Puhastage akuruumi ja akude korpust.
→ Kontrollige ajamiketi pinget (vt "Hooldustööd").
→ Kontrollige ajamiketi kulumist.
→ Kontrollige harja-/imipea suunatust.

Iga 200 töötunni järel

→ Kontrollige seisupidurit. *
→ Kontrollige harja-imipea ja külgmise harja tõstmiseks ettenähtud kette, trosse ja suunamisrulle kulumise ja pinge osas. *
→ Kontrollige süeharjade ja köigi mootorite kommutaatorit kulumise osas. *
→ Kontrollige juhtkettide pingutusseadet. *

Hooldustööd

Hooldusleping

Seadme usaldusväärsse toimimise huvides võib pädeva Kärcheri müügikontoriga sölmida hoolduslepingu.

Filtrikoti vahetamine

1 Filtrikott
2 Filtrikott
3 Ühendustutsid
4 Filtrikambri sisemine kaas
5 Filtrikambri kaas
→ Avage filtrikambri mölemad kaaned.
→ Avage filtrikoti tömblukk.
→ Tõmmake täis filtrikott ühendustutsidelt maha.
→ Võtke sisemine filtrikott välimisest välja ja kõrvaldage.
→ Vajadusel puhastage filtrikambrit.
→ Vajadusel tömmake filtrikott ühendustutsidelt maha ja raputage puhtaks või puhastege.

1 Reserv-filtrikottide säilituskoht

→ Võtke uus sisemine filrikott kaanes olevast panipaigast välja ja pange välimise filrikoti sisse.
→ Lükake filtrikoti ava üle ühendustutside.
→ Sulgege välimise filtrikoti tömblukk.
→ Sulgege filtrikambri mölemad kaaned.

Harjavaltside väljavahetamine

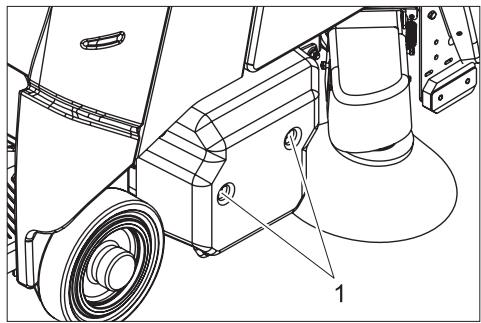

→ Eemaldage mölemad kruvid seadme parema külje kattest.
→ Võtke kate ära.

→ Keerake laagrisildi kinnituskruvid välja.
→ Tõmmake laagrisilt maha.
→ Tõmmake harjad välja.

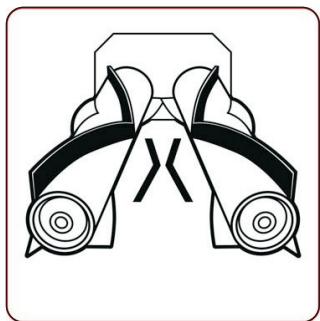

→ Lükake uued harjad kohale ja keerake niikaua, kuni haaraja asendisse fikseerub. Harjade paigutus peab vastama ülalolevale pildile.
→ Pange laagrisilt ja kate uuesti tagasi.

Kontrollige harja-/imipea suunatust

→ Viige seade kõvale, siledale pinnale (mitte vaibale).
→ Laske masinal allalastud harja-/imipeaga 30 sekundit kohapeal töötada. (Vajutage ettevaatlikult gaasipedaali, nii et harjad töötavad, ilma et masin liiguks).
→ Tõstke harja-/imipea üles ja sõitke ca. 1 m edasi.

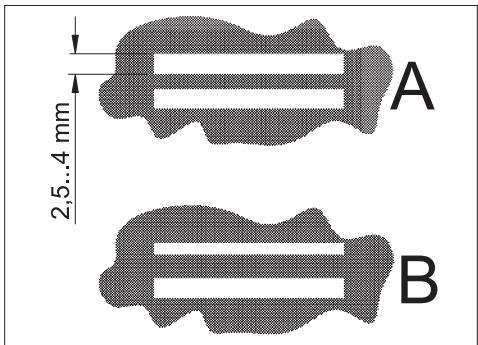

→ Harjad jätsid põrandale mustri. Hinnake mustrit vastavalt allolevale kujutisele:

A Mölemad harjad tekitavad ühelaiuse tähise - harja-/imipea on põrandaga paralleelne.
B Harjad tekitavad erineva laiusega jälgiharja-/imipead tuleb reguleerida.

Reguleerige harja-/imipea suunatust

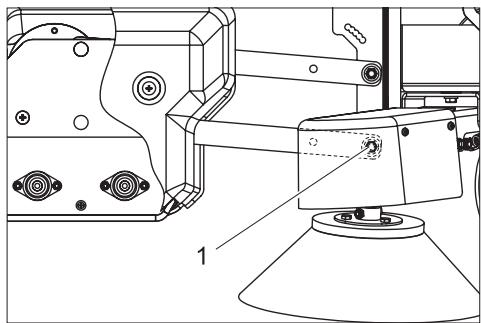

→ Vabastage mölemalt poolt kruvi, lükake pikerguses avas ja keerake uuesti kinni.
- Tagumiste harjade kontaktpinna suurendamiseks lükake kruvisid ette.
– Eesmiste harjade kontaktpinna suurendamiseks lükake kruvisid taha.

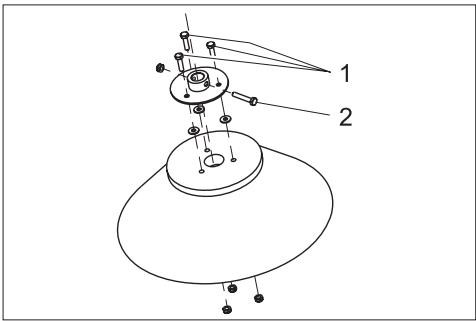

Külgmiste harjade vahetamine

→ Keerake ääriku kinnituskruvi välja ja tömmake hari koos äärikuga ajamivölliitt maha.
→ Keerake ääriku kinnituskruvi välja ja tömmake hari koos äärikuga ajamivölliitt maha.
→ Keerake harja kinnituskruvid välja ja lahutage hari äärikust.
→ Paigaldage uus hari vastupidises järjekorras.

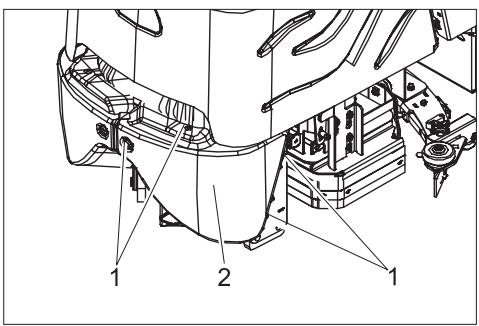

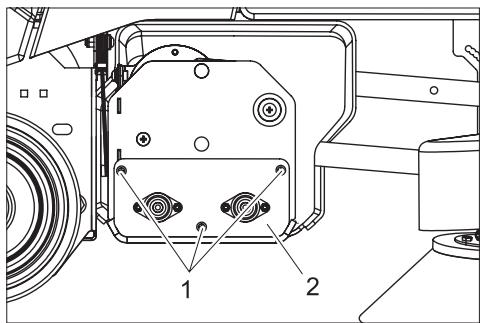

Ajamiketi kontrollimine

1 Kruvi
2 Eesmine kate
→ Keerake kruvid välja.
→ Võtke eesmine kate maha.

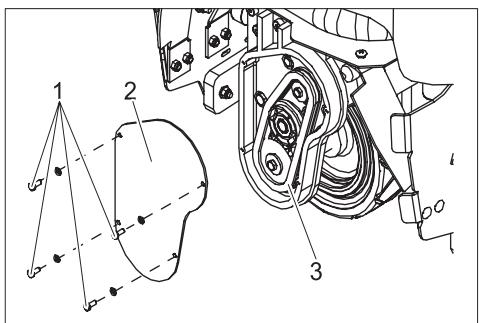

→ Keerake kruvid välja.
→ Võtke kaas ära.
→ Kontrollige ajamiketi ja väikeratta kulumist.

Rikked

⚠️ Oht

Vigastusoht! Enne mistahes tööde alustamist seadme juures viige võtmelüliti asendisse „0“ ja tömmake võti välja.

Tõmmata akupistik välja.

Kui riket ei ole võimalik selle tabeli abil kõrvaldada, pöörduge klienditeeninduse poole.

Rike	Körvaldamine	Kelle poolt
Seadet ei saa käivitada	Ühendage akupistik seadmega.	Käitaja
	Keerake avariilülitit, et see lukustusest vabastada.	Käitaja
	Aku võimsus ammendunud, akut laadida.	Käitaja
	Kontrollige, kas aku kaabel on korralikult kinni.	Käitaja
	Kontrollige aku kaablit korrosiooni osas, vajadusel puhastage.	Käitaja
Masin ei sõida või sõidab ainult aeglaselt	Vajutage lukustusest vabastamise klahvile.	Käitaja
	Lähtestage veoajami kaitse	Käitaja
	Seisupidur deaktiveeritud, aktiveerimiseks suruge vabastushoob üles.	Käitaja
	Vabastage gaasipedaal, keerake võtmelüliti asendisse "0", keerake võtmelüliti asendisse "1", vajutage turvapedaalile, vajutage vabastusklahvile, vajutage gaasipedaalile.	Käitaja
	Juhtseade ülekuumenenud Lülitage seade välja ja laske jahtuda	Käitaja
	Aku võimsus ammendunud, akut laadida.	Käitaja
Seade ei pidurda	Seisupidur deaktiveeritud, aktiveerimiseks suruge vabastushoob üles.	Käitaja
Harja-/imipea harjad ei tööta	Lähtestage harjavaltsi ajami kaitse.	Käitaja
	Kontrollige harju võõrkehadest põhjustatud blokeeringu osas, eemaldage võõrkehad.	Käitaja
Külgmine hari ei tööta	Lähtestage külgmise harja ajami kaitse.	Käitaja
Harjad keerlevad aeglaselt	Aku võimsus ammendunud, akut laadida.	Käitaja
Imiturbiin ei tööta	Lähtestage imiturbiini kaitse.	Käitaja
	Aku võimsus ammendunud, akut laadida.	Käitaja
	Filtrikott täis, põleb täis filtrikoti näidik. Vahetage filtrikott välja.	Käitaja
Halb tolmuärastus	Imivoolik/imikanal ummistunud, puhastage imivoolikut/imikanalit.	Käitaja
	Aku võimsus ammendunud, akut laadida.	Käitaja
	Filtrikott täis, vahetage filtrikott välja.	Käitaja

Tarvikud

Nimetus	Detaili nr.:
Filtrikott, 10 tükki	8.600-121.0
Aku vahetuskomplekt koosneb: aku vann, kaablikomplekt, lukustuskomplekt, 2 transpordikäru	8.601-121.0
Aku, 12V/105 Ah, hooldusvaba (geel), 3 tk vajalikud	6.654-141.0
laadimisseade, 36V, hooldusvabadele akudele	6.654-229.0

Tehnilised andmed

Võimsus
Nominaalpinge	V	36
Aku võimsus	Ah (5h)	105
Keskmine võimsustarbimine	W	1475
Sõidumootori võimsus (nimivõimsus)	W	560
Harjad
Töölaius	mm	800
Valtsharja laius	mm	710
Valtsharja läbimõõt	mm	100
Valtsharja põörlemisarv	1/min	1750
Valtsharja ajami võimsus	W	570
Külgmise harja läbimõõt	mm	300
Külgmise harja põörlemisarv	1/min	85
Külgmise harja ajami võimsus	W	32
Imemine
Imivõimsus, õhukogus	l/s	45
Imivõimsus, alarõhk	kPa	4,0
Imimootori võimsus	W	550
Filtrikoti maht	l	35
Mõõtmed ja kaalud
Sõidukiirus (maks.)	kg/h	5,6
Tõusuvõime (maks.)	%	10
Teoreetiline pinnavõimsus	m2/h	3270
Pikkus	mm	1330
Laius	mm	927
Kõrgus	mm	1285
Lubatud kogumass	kg	451
Transpordikaal	kg	376
Pinna koormus	kPa	544
Tuvastatud väärtused vastavalt standardile EN 60335-2-72
Võnkumiskoguväärtus käed	m/s2	<2,5
Võnkumiskoguväärtus jalad	m/s2	<2,5
Ebakindlus K	m/s2	0,5
Helirõhu tase LpA	dB(A)	62

Varuosad

• Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta.
• Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõpust.
• Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

CE-vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Vaibahari-tolmuimeja Tüüp: 1.011-xxx

Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2004/108/EÜ Kohaldatud ühtlustatud standardid: EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Kohaldatud riiklikud standardid

Allakirjutanud toimivad juhatuse korraldusel ja volitusel.

Satura rādītājs
