CV 85 2 RS - Rūpnieciskais putekļsūcējs KARCHER - Bezmaksas lietošanas instrukcija

Produkta veids	Rūpnieciskais putekļsūcējs ar pašpiedziņas slotiņu paklājiem
Zīmols	KARCHER
Modelis	CV 85 2 RS
Nominālais spriegums	36 V
Akumulatora ietilpība	105 Ah (5h)
Vidējā patērētā jauda	1475 W
Darba platums	800 mm
Rotējošās birstes diametrs	100 mm
Rotējošo birstu griešanās ātrums	1750 apgr./min
Sānu birstes diametrs	300 mm
Sānu birstes griešanās ātrums	85 apgr./min
Sūkšanas gaisa plūsma	45 l/s
Maksimālais vakuums	4,0 kPa
Filtra maisa tilpums	35 L
Maksimālais kustības ātrums	5,6 km/h
Maksimālais pieļaujamais slīpums	10%
Izmēri (G × P × A)	1330 × 927 × 1285 mm
Maksimālais pieļaujamais svars	451 kg
Skaņas spiediena līmenis	62 dB(A)
Teorētiskā tīrīšanas virsma	3270 m²/h
Barošana	Akumulators 36 V (nav iekļauts)
Galvenās funkcijas	Paklāju sūkšana un slaucīšana, pašpiedziņa
Drošības ierīces	Avārijas apturēšanas poga, drošības pedālis, elektriskā stāvbremze
Ikdienas apkope	Filtra maisa iztukšošana, birstu tīrīšana, skābes līmeņa kontrole (mitrais akumulators)
Rezerves daļas un remontējamība	Oriģinālās rezerves daļas pieejamas caur KARCHER pēcpārdošanas dienestu vai vietnē www.kaercher.com

Bieži uzdotie jautājumi - CV 85 2 RS KARCHER

Kāds ir KARCHER CV 85 2 RS nominālais spriegums?

Nominālais spriegums ir 36 V.

Kāds ir putekļsūcēja darba platums?

Darba platums ir 800 mm.

Kā uzlādēt ierīces akumulatoru?

Atskrūvējiet akumulatora vāka aizdares skrūvi, atveriet vāku, atvienojiet akumulatora savienotāju un pievienojiet to lādētāja kabelim. Pievienojiet lādētāju elektrotīklam (230 V) un ieslēdziet to. Vidējais uzlādes laiks ir aptuveni 10 stundas. Pēc uzlādes atvienojiet lādētāju un atkārtoti pievienojiet savienotāju ierīcei.

Kādi akumulatoru veidi ir ieteicami CV 85 2 RS?

Ieteicamie akumulatori ir 3 x 12 V/105 Ah bezapkopes (gēla), atsauce 6.654-141.0. Piemērots lādētājs ir modelis 36 V bezapkopes akumulatoriem, atsauce 6.654-229.0.

Kāds ir ierīces maksimālais kustības ātrums?

Maksimālais kustības ātrums ir 5,6 km/h.

Kā nomainīt filtra maisu?

Atveriet abus filtra kameras vākus, atveriet filtra maisa rāvējslēdzi, izņemiet pilno filtra maisu no savienojuma atveres un izmetiet to. Ievietojiet jaunu filtra maisu putekļu maisā, uzspiediet filtra maisa atveri uz savienojuma atveres, aizveriet rāvējslēdzi un aizveriet vākus.

Ko darīt vilces motora pārslodzes gadījumā?

Pārslodzes gadījumā vilces motors tiek izslēgts pēc noteikta laika. Ļaujiet ierīcei atdzist vismaz 15 minūtes, pēc tam atiestatiet piedziņas mehānisma drošinātāju uz vadības paneļa.

Vai ierīci var izmantot nogāzēs?

Jā, bet tikai uz nogāzēm, kas nepārsniedz 10% braukšanas virzienā un perpendikulārā virzienā. Neplānojiet braukt pa sānu nogāzēm, kas pārsniedz 10%.

Kādas ir galvenās drošības ierīces?

Drošības ierīces ietver avārijas apturēšanas pogu tūlītējai izslēgšanai, drošības pedāli, kas jātur nospiests, lai aktivizētu piedziņu, un elektrisko stāvbremzi.

Kur atrast rezerves daļas CV 85 2 RS?

Oriģinālās rezerves daļas ir pieejamas pie KARCHER pēcpārdošanas dienesta vai vietnē www.kaercher.com (izvēlne Service). Izmantojiet tikai ražotāja atļautos piederumus un rezerves daļas.

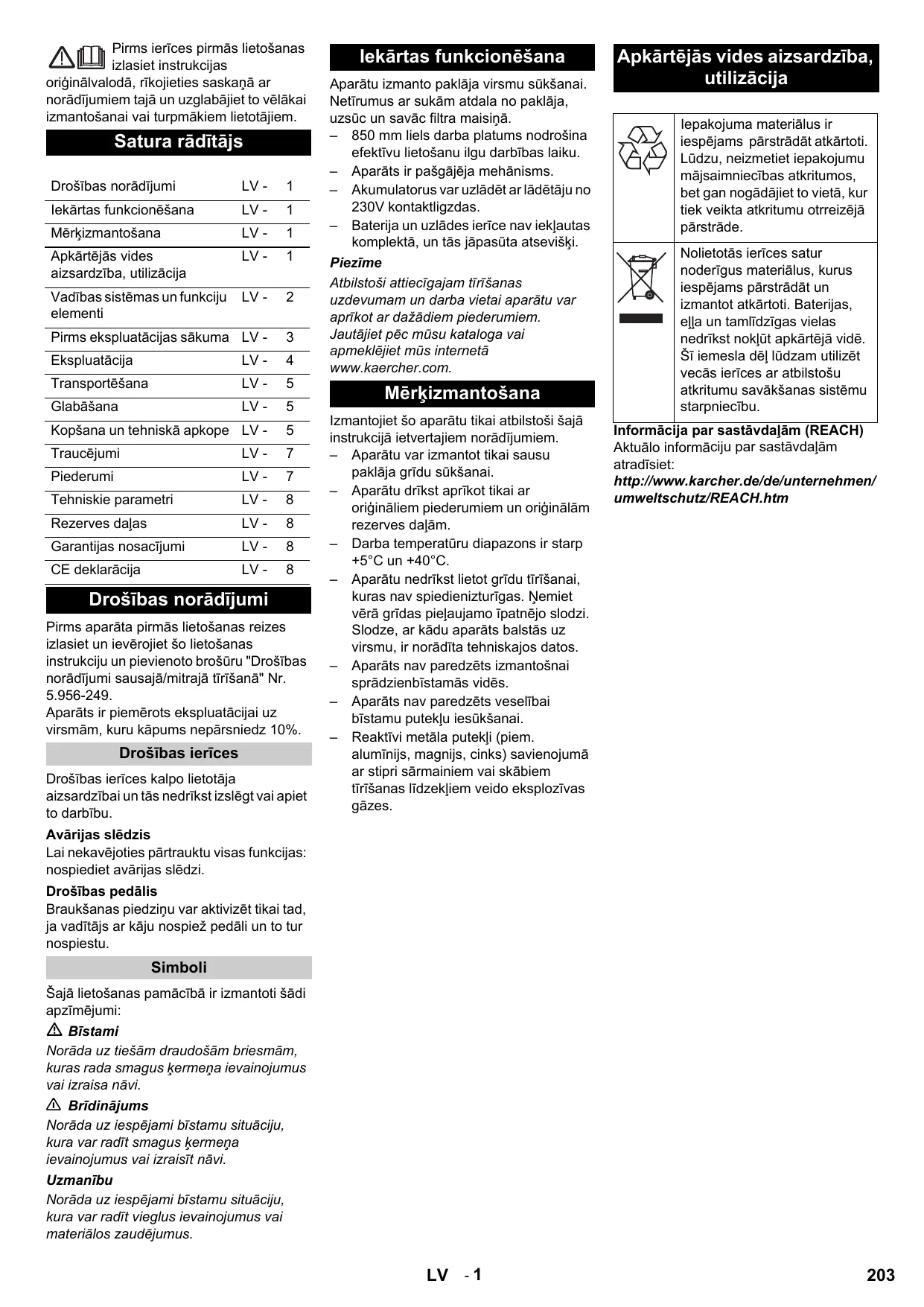

LIETOŠANAS INSTRUKCIJA CV 85 2 RS KARCHER

Drošības norādījumi	LV -	1
Iekārtas funkcionēšana	LV -	1
Mērkizmantošana	LV -	1
Apkārtējās vides aizsardzība, utilizācija	LV -	1
Vadības sistēmas un funkciju elementi	LV -	2
Pirms ekspluatācijas sākuma	LV -	3
Ekspluatācija	LV -	4
Transportēšana	LV -	5
Glabāšana	LV -	5
Kopšana un tehniskā apkope	LV -	5
Traucējumi	LV -	7
Piederumi	LV -	7
Tehniskie parametri	LV -	8
Rezerves daļas	LV -	8
Garantijas nosacījumi	LV -	8
CE deklarācija	LV -	8

Drošības norādījumi

Pirms aparāta pirmās lietošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru "Drošības norādījumi sausajā/mitrajā tīrīšanā" Nr. 5.956-249.

Aparāts ir piemērots ekspluatācijai uz virsmām, kuru kāpums nepārsniedz 10%.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību.

Avārijas slēdzis

Lai nekavējoties pārtrauktu visas funkcijas: nospiediet avārijas slēdzi.

Drošības pedālis

Braukšanas piedziņu var aktivizēt tikai tad, ja vadītājs ar kāju nospiež pedāli un to tur nospiestu.

Simboli

Šajā lietošanas pamācībā ir izmantoti šādi apzīmējumi:

⚠ Bīstami

Norāda uz tiešām draudošām briesmām, kuras rada smagus Ķermeņa ievainojumus vai izraisa nāvi.

⚠ Brīdinājums

Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeṇa ievainojumus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

lekārtas funkcionēšana

Aparātu izmanto paklāja virsmu sūkšanai. Netīrumus ar sukām atdala no paklāja, uzsūc un savāc filtra maisiņā.

• 850 mm liels darba platums nodrošina efektīvu lietošanu ilgu darbības laiku.
  – Aparāts ir pašgājēja mehānisms.
• Akumulatorus var uzlādēt ar lādētāju no 230V kontaktligzdas.
• Baterija un uzlādes ierīce nav iekļautas komplektā, un tās jāpasūta atsevišķi.

Piezīme

Atbilstoši attiecīgajam tīrīšanas uzdevumam un darba vietai aparātu var aprīkot ar dažādiem piederumiem.

Jautājiet pēc mūsu kataloga vai apmeklējiet mūs internetā www.kaercher.com.

Mērkizmantošana

Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem.

• Aparātu var izmantot tikai sausu paklāja grīdu sūkšanai.
• Aparātu drīkst aprīkot tikai ar origināliem piederumiem un originālām rezerves dalām.
• Darba temperatūru diapazons ir starp +5°C un +40°C.
• Aparātu nedrīkst lietot grīdu tīrīšanai, kuras nav spiedienizturīgas. Nemiet vērā grīdas pieļaujamo īpatnējo slodzi. Slodze, ar kādu aparāts balstās uz virsmu, ir norādīta tehniskajos datos.
• Aparāts nav paredzēts izmantošnai sprādzienbīstamās vidēs.
• Aparāts nav paredzēts veselībai bīstamu putekļu iesūkšanai.
• Reaktīvi metāla putekļi (piem. alumīnijs, magnijs, cinks) savienojumā ar stipri sārmainiem vai skābiem tīrīšanas līdzekļiem veido eksplozīvas gāzes.

Apkārtējās vides aizsardzība, utilizācija

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Lūdzu, neizmetiet iepakojumu mājsaimniecības atkritumos, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Šī iemesla dēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

1 Baterijas kontaktspraudnis
2 Akumulators
3 Bateriju nodalījuma fiksators
4 Bateriju nodalijums
5 Filtra maisiņš
6 Filtra maisiņš
7 Savienojuma uzmava
8 Filtra kameras iekšējais vāciņš
9 Filtra kameras vāks
10 Stāvbremzes atblokēšanas svira
11 Sānu suka
12 Suku/sūkšanas galviņa
13 Svira suku/sūkšanas elementa pacelšanai/nolaišanai
14 Braukšanas pedālis
15 Vadītāja platforma

16 Drošības pedālis
17 Akumulatora apvalks
18 Bateriju nodalījuma pārsega fiksācijas skrūve
19 Stüre
20 Vadības pults

1 Slēdzis ar atslēgu
2 Atblokēšanas poga
3 Braukšanas virziena slēdzis
4 Ātruma slēdzis
5 Signältaure
6 Avārijas apturēšanas slēdzis
7 Baterijas kontroles rādītājs
8 Braukšanas piedziņas drošinātājs
9 Vadības drošinātājs
10 Sānu suku piedziņas drošinātājs
11 Suku veltnīšu piedziņas drošinātājs
12 Sūkšanas turbīnas drošinātājs
13 Indikācija "Pilns filtra maisiņš"
14 Darba stundu skaitītājs

Pirms ekspluatācijas sākuma

Akumulatori

Apejoties ar akumulatoriem, obligāti jāievēro sekojoši drošības norādījumi:

	levērot norādījumus uz akumulatora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā
	Valkāt aizsargbrilles
	Nepielaist bērnus pie skābes un akumulatoriem
	Sprādzienbīstamība
	Uguns, dzirksteles, atklātā gaisma un smēķešana ir aizliegti

	Kīmisko apdegumu bīstamība
	Pirmā palīdzība
	Brīdinājuma piezīme
	Utilizācija
	Nemest akumulatoru atkritumu kastē

⚠️ Briesmas

Sprādzienbīstamība. Nelieciet uz baterijas, tas nozīmē arī uz poliem un starpelementu savienotājiem instrumentus vai līdzīgus priekšmetus.

Savainojumu gūšanas risks. Nekad neļaujiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

Baterijas ievietošana un pieslēgšana

→ Izskrūvējiet bateriju nodalījuma pārsega fiksācijas skrūvi.
→ Atveriet bateriju nodalījuma pārsegu virzienā uz aizmuguri.
→ Pabīdiet bateriju nodalījuma fiksatoru pa kreisi un pagrieziet uz leju.
→ Pavelciet bateriju nodalījumu atpakal.

→ levietojiet baterijas bateriju nodalījuma padzilinājumā.
→ Savienojiet polus ar komplektā iekļautajiem savienošanas kabeliem.

⚠ Brīdinājums

levērot pareizos polus.

→ Savienojiet klāt pievienoto pieslēguma kabeli ar vēl brīvajiem bateriju poliem (+) und (-).
→ Pabīdiet bateriju nodalījumu uz priekšu.
→ Nofiksējiet bateriju nodalījuma fiksatoru.

⚠ Brīdinājums

Pirms aparāta ekspluatācijas uzlādēt akumulatoru.

Akumulatora uzlāde

→ Ja bateriju kontroles rādītāja kreisajā pusē deg indikatoru kolonna, tad nogādājiet aparātu tieši uz uzlādes staciju, turklāt izvairieties no slīpām virsmām.

⚠ Bīstami

Savainojumu gūšanas risks, gūstot elektriskās strāvas triecienu. levērojiet strāvas apgādes tīkla un aizsargierīču parametrus, skat. „Lādētājs“.

Lādētāju izmantojiet tikai sausās telpās ar pietiekamu ventilāciju!

Norāde

Uzlādes laiks pamatā ir apm. 10 stundas. leteicamajām uzlādēšanas ierīcēm (derīgas attiecīgajām izmantotajām baterijām) ir elektroniska vadība un tās pabeidz uzlādi patstāvīgi.

⚠ Bīstami

Sprādzienbīstamība. Mitru bateriju lādēšanu var veikt, ja ir atvērts bateriju nodalījuma vāks.

→ Izskrūvējiet bateriju nodalījuma pārsega fiksācijas skrūvi.
→ Atveriet bateriju nodalījuma pārsegu virzienā uz aizmuguri.
→ Atvienojiet baterijas kontaktu un savienojiet ar lādēšanās vadu.
→ Savienojiet uzlādēšanas ierīci ar barošanas tīklu un ieslēdziet.

Pēc uzlādēšanas procesa

→ Izslēdziet lādētāju un atvienjiet no tīkla.
→ Atvienojiet baterijas kabeli no lādētāja kabela un savienojiet ar aparātu.
→ Aizveriet bateriju nodalījuma pārsegu virzienā uz priekšu un stingri pieskrūvējiet fiksācijas skrūvi.

Papildu baterijām, kurām nav nepieciešama īpaša apkope (mitrās baterijas):

→ Vienu stundu pirms uzlādes procesa beigām pievienojiet destilētu ūdeni, ievērojiet bateriju skābes stāvokli. Baterijas ir atbilstoši markētas. Uzlādes beigās visiem elementiem jāvada strāva.

⚠ Bīstami

Kīmisko apdegumu bīstamība!

• Ja baterija ir izlādējusies, uzpildotūdeni, var izplūst skābe.
• Strādājot ar baterijas skābi, izmantojiet aizsargbrilles un ievērojiet noteikumus, lai negūtu savainojumus un nesabojātu apgērbu.
  – lespējami radušās skābes šļakatas uz ādas vai apgērba nekavējoties noskalojiet ar lielu daudzumu ūdens.

Uzmanību

Bojājumu briesmas!

• Akumulatoru piepildīšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3).
• Nelietojiet citus piemaisījumus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija.

leteicamās baterijas

Akumulators	Pasūtījuma Nr.
3 x 12V/105 A, nav nepieciešama apkope (gēls)	6.654-141.0

leteicamās uzlādēšanas ierīces

Lādēšanas ierīce	Pasūtījuma Nr.
36V, baterijām, kurām nav nepieciešama apkope	6.654-229.0

Baterijas un lādēšanas ierīces ir pieejamas specializētajās tirdzniecības vietās.

Maksimālie akumulatora gabarīti

Garums	Platums	Augustums
406 mm	533 mm	432 mm

Ja izmanto mitrās baterijas, jānem vērā sekojošais:

– jāievēro maksimālie bateriju izmēri.
- Lai veiktu mitru bateriju uzlādēšanu, jāatver bateriju nodalījuma pārsegs.
– Uzlādējot mitras baterijas, jāievēro bateriju ražotāja noteikumi.

Bateriju demontāža

→ Izskrūvējiet bateriju nodalījuma pārsega fiksācijas skrūvi.
→ Atveriet bateriju nodalījuma pārsegu virzienā uz aizmuguri.
→ Pabīdiet bateriju nodalījuma fiksatoru pa kreisi un pagrieziet uz leju.
→ Pavelciet bateriju nodalījumu atpakal.
→ Atvienojiet kabeli no baterijas negatīvā pola.
→ Atvienojiet atlikušos kabelus no baterijām.
→ Iznemiet baterijas.
→ Izlietotās baterijas utilizējiet saskaņā ar spēkā esošajiem noteikumiem.

Aparāta stumšana

Stāvēšanas laikā aparātu pret nejaušu ripošanu nodrošina elektriskā stāvbremze. Lai pastumtu ierīci, šī stāvbremze ir jāatblokē.

→ Lai atblokētu stāvbremzi, nospiediet uz leju atblokēšanas sviru.

⚠ Bīstami

Ripojošs aparāts rada negadījuma risku. Pēc stumšanas pabeigšanas atblokēšanas sviru noteikti pārslēdziet uz augšu un tādā veidā atkal aktivizējiet stāvbremzi.

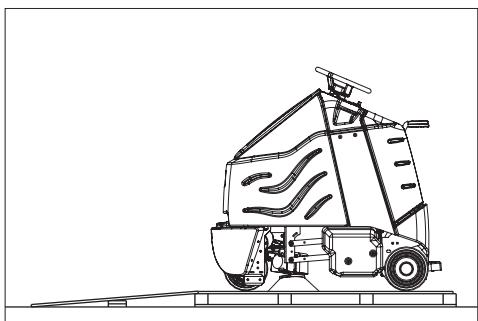

Izkraušana

Piezīme

Lai nekavējoties pārtrauktu visu funkciju darbību, noņemiet kāju no braukšanas pedāļa, nospiediet avārijas slēdzi un pagrieziet atslēgas slēdzi pozīcijā "0".

→ Izskrūvējiet skrūves un nonemiet koka režgi.
→ Sagrieziet plastmasas līmlenti un nonemiet foliju.
→ Nonemiet fiksatorus no riteniem.
→ Novietojiet komplektā esošo koka plāksni ierīces mugurpusē kā rampu uz paletes un nostipriniet ar skrūvēm.

→ Nonemiet zem abiem aizmugures riteniem paliktos klučus.
→ Atveriet akumulatora pārsegu un izņemiet stūri.
→ Uzlieciet stūri un noregulējiet taisni priekšējo riteni.
→ Nonemiet stūri, noregulējiet un uzlieciet to atpakal.
→ Piestipriniet stūri ar pievienoto uzgriezni.
→ levietojiet pārsegu stūrē.
→ Aparātiem bez akumulatora: lemontējiet akumulatoru.
→ Pievienojiet akumulatora kontaktu aparātam.
→ Uzkāpiet uz platformas un ar kreiso kāju nospiediet drošības pedāli un turiet to nospiestu.
→ Ar pagriešanu atblokēt avārijas apturēšanas slēdzi.
→ Atslēgas slēdzi pārslēdziet pozīcijā „1“.
→ Ar braukšanas virziena slēdzi iestatiet braukšanas virzienu atpakalgaitā.
→ Ar ātruma slēdzi izvēlieties vismazāko ātruma diapazonu.
→ Nospiediet atblokēšanas pogu.
→ Lai brauktu, uzmanīgi nospiediet braukšanas pedāli un lēnām nobrauciet lejā no paletes.
→ Atslēgas slēdzi pārslēdziet pozīcijā „0“.
→ Uzlieciet aizmugures riteniem diskus.

Ekspluatācija

Piezīme

Lai nekavējoties pārtrauktu visu funkciju darbību, noņemiet kāju no braukšanas pedāļa, nospiediet avārijas slēdzi un pagrieziet atslēgas slēdzi pozīcijā "0".

→ Veiciet apkopes darbus „Katru dienu vai pirms ekspluatācijas sākuma“ (skat. nodalu „Kopšana un apkope“).

Pärbaudiet stävbremzi.

⚠ Bīstami

Negadījuma risks. Pirms katras ekspluatācijas uz līdzenas virsmas jāpārbauda stāvbremzes darbība.

→ Atslēgas slēdzi pārslēdziet pozīcijā „0“.

→ Nospiest avārijas apturēšanas slēdzi. Ja aparātu iespējams pastumt ar roku, tad stāvbremze nedarbojas.

→ Paspiediet stāvbremzes atblokēšanas sviru uz augšu.

Ja arī tad vēl aparātu var pastumt ar roku, tad stāvbremze ir bojāta. Nedarbiniet aparātu un sazinieties ar klientu apkalpošanas dienestu.

Bremzēšana

⚠️ Bīstami

Negadijuma risks. Ja braukšanas laikā pa nogāzi aparāta bremžu darbība nav pietiekama, nospiediet avārijas slēdzi:

Braukšana

Lai iepazītos ar aparātu, pirmos braukšanas mēģinājumus veiciet brīvā laukumā.

⚠️ Bīstami

Aparāta apgāšanās risks pārāk slīpu virsmu gadījumā.

→ Brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.

Aparāta apgāšanās risks, veicot straujus pagriezienus.

Uz slapjas grīdas pastāv slīdēšanas risks.

→ Pagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv aparāta apgāšanās risks.

→ Aparātu kustiniet tikai uz nostiprinātas pamatnes.

Aparāta apgāšanās risks pārāk liela sāna slīpuma gadījumā.

→ Perpendikulāri kustības virzienam brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.
→ Uzkāpiet uz platformas un ar kreiso kāju nospiediet drošības pedāli un turiet to nospiestu.
→ Nespiediet braukšanas pedāli.
→ Ar pagriešanu atblokët avārijas apturēšanas slēdzi.
→ Atslēgas slēdzi pārslēdziet pozīcijā „1“.
→ Ar braukšanas virziena slēdzi iestatiet braukšanas virzienu.
→ Ar ātruma slēdzi izvēlieties ātruma diapazonu (3 līmeņi).
→ Nospiediet atblokēšanas pogu.
→ Lai brauktu, uzmanīgi nospiediet braukšanas pedāli.

Norāde

Arī braukšanas laikā iespējams mainīt braukšanas virzienu. Tādējādi, vairākas reizes braucot uz priekšu un atpakal, var tīrīt loti netīras vietas.

Pārslodze

Pārslodzes gadījumā motors pēc noteikta laika izslēdzas.

→ Laujiet aparātam atdzist vismaz 15 minūtes.
→ lespiediet atpakal braukšanas piedziņas drošinātāju uz vadības pults.

Sūkšana

→ Pirms sūkšanas no tīrāmās virsmas noņemiet lielus netīrumus, stieples un auklas, lai novērstu to iekeršanos sukās.

⚠ Brīdinājums!

Risks sabojāt grīdas segumu. Nedarbiniet aparātu, stāvot uz vietas. Sūkšanas/suku galviņu paceliet un nolaidiet tikai braukšanas laikā. Neapturiet aparātu, kad ir nolaista suku/sūkšanas galviņa.

→ Pavirziet suku/sūkšanas elementa pacelšanas/nolaišanas sviru uz leju - sānu suka un suku/sūkšanas galviņa tiek nolaistas.
Kolīdz ir nolaists suku/sūkšanas elements, iedarbiniet suku piedziņu un sūkšanas turbīnu.
→ Nospiediet braukšanas pedāli un brauciet līdz tīrāmajai virsmai.

Piezīme

Tīrīšanai ieteicams izmantot 2. ātruma pakāpi. 3. ātruma pakāpe paredzēta tikai braukšanai.

→ Ar ātruma slēdzi izvēlieties ātruma diapazonu.

Sūkšanas pabeigšana

→ Pavirziet suku/sūkšanas elementa pacelšanas/nolaišanas sviru uz augšu un nofiksējiet pa kreisi - sānu suka un suku/sūkšanas galviņa tiek paceltas un izslēgtas.

Ekspluatācijas pārtraukšana

→ Novietojiet aparātu uz līdzenas virsmas.
→ Atslēgas slēdzi pagrieziet pozīcijā "0" un izņemiet atslēgu.
→ Veiciet apkopes darbus, kas jāveic katru dienu pēc darba procesa beigām (skat. nodalu „Kopšana un apkope“).
→ Nodrošiniet aparātu ar kīli pret ripošanu.

Transportēšana

⚠️ Bīstami

Savainošanās risks! Aparātu iekraut un izkraut drīkst tikai kāpumos, kuru slīpums nepārsniedz 10%. Brauciet lēnām!

Uzmanību

Savainošanās un bojājumu risks!
Transportējot ṣemiet vērā aparāta svaru.
→ No aparāta nonemiet sūkšanas stieni, sukas un šlakatu aizsargu.
→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

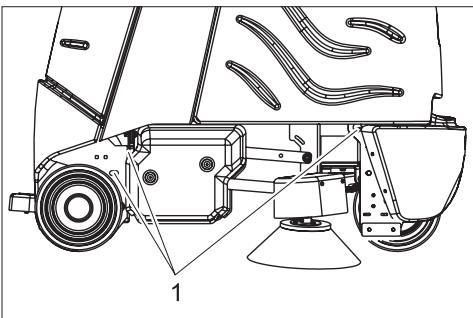

1 Piestiprināšanas punkti

Glabāšana

Uzmanību

Savainošanās un bojājumu risks! Uzglabājot ṣemiet vērā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠ Bīstami

Savainošanās risks! Pirms visiem darbiem ar aparātu pagrieziet atslēgu pozīcijā „0“ un izņemiet atslēgu. Izvelciet baterijas kontaktspraudni.

Apkopes grafiks

Reizi dienā

Pirms ekspluatācijas sākšanas:

→ Pārbaudiet riepu stāvokli.
→ Pārbaudiet, vai blīvi noslēdzas filtra kameras iekšējais vāciņš.
→ Pārbadiet, vai sūkšanas šlūtenē nav sakrājušies netīrumi, nepieciešamības gadījumā iztīriet.

→ Pārbaudiet sūkšanas šljūtenes savienojumu vietu hermētiskumu.

→ Pārbaudiet, vai pareizi darbojas drošības pedālis, braukšanas pedālis un stūre.

→ Mitrajām baterijām pārbaudiet skābes stāvokli, nepieciešamības gadījumā, papildiniet destilētā ūdens daudzumu.

→ Pārbaudiet filtra maisiņa pilnuma līmeni, nepieciešamības gadījumā nomainiet.

Pēc darba procesa beigām:

→ Iztīriet sukas un pārbaudiet, vai tās nav nolietojušās.
Sukas sari ir nolietojušies, ja tie sasnieguši dzelteno saru garumu.
→ No ārpuses aparātu notīriet ar mitru lupatiņu, kas piesūcināta ar maigi sārmainu ūdeni.
→ Pārbaudiet, vai aparātam nav ārēju bojājumu.
→ Uzlādējiet baterijas.

Ik pēc 50 darba stundām

→ Notīriet bateriju augšpusi.
→ Mitrajām baterijām pārbaudiet elektrolīta blīvumu.
→ Pārbaudiet, vai baterijas kabelis ir nofiksēts.

Ik pēc 100 ekspluatācijas stundām

→ Tīriet bateriju kārbu un bateriju korpusu.
→ Pārbaudiet piedziņas kēdes spriegojumu (skat. "Apkopes darbi").
→ Pārbaudiet, vai piedziņas kēde nav nodilusi.
→ Pārbaudiet suku/sūkšanas galviņas regulējumu.

Ik pēc 200 darba stundām

→ Pārbaudiet stāvbremzi. *
→ Pārbaudiet suku/sūkšanas galviņas un sānu sukas pacelšanai paredzēto kēžu, trošu un veltnīšu nolietojumu un spriegojumu. *
→ Pārbaudiet, vai nav nolietojušās visu motoru oglu sukas un komutators. *
→ Pārbaudiet vadības kēžu spriegošanas mehānismu. *

Apkopes darbi

Apkopes līgums

Lai veicinātu aparāta drošu darbu, var noslēgt tehniskās apkopes līgumus ar pilnvarotu Kärcher realizācijas nodalu.

1 Filtra maisiņš
2 Filtra maisinš
3 Savienojuma uzmava
4 Filtra kameras iekšējais vāciņš
5 Filtra kameras vāks
→ Atveriet abus filtra kameras vāciņus.
→ Atveriet filtra maisa rāvējslēdzi.
→ Nonemiet pilno filtra maisinu no pieslēgumcaurules.
→ Iznemiet filtra maisinu no filtra maisa un utilizējiet.
→ Vajadzības gadījumā iztīriet filtra kameru.
→ Vajadzības gadījumā noņemiet filtra maisu no pieslēgumcaurules un izpuriniet vai iztīriet.

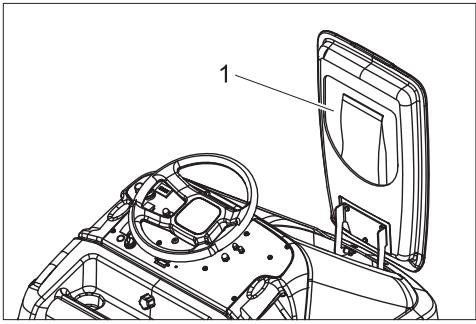

1 Filtra maisinu uzglabāšanas nodalījums

→ Izņemiet no vāciņā esošā uzglabāšanas nodalījuma jaunu filtra maisinų un ielieciet filtra maisā.
→ Uzbīdiet filtra maisiņa atvērumu pāri pieslēgumcaurulei.
→ Aizveriet filtra maisa rāvējslēdzi.
→ Aizveriet abus filtra kameras vāciņus.

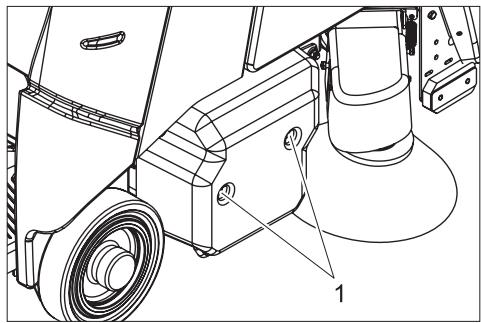

Suku veltnišu nomaina

→ Izskrūvējiet abas pārsega skrūves aparāta labajā pusē.
→ Nonemiet pârsegu.

→ Izskrūvējiet gultņa vairoga stiprinājuma skrūves.
→ Nonemiet gultna vairogu.
→ Iznemiet sukas.

→ lebīdiet jaunas sukas un grieziet tik ilgi, kamēr nofiksējas turētājs. Saru izvietojumam jāatbilst augstāk esošajam attēlam.
→ Uzlieciet atpakal gultna vaiogu un pārsegu.

Suku/sūkšanas galviņas regulējuma pārbaude

→ Uzbrauciet aparātu uz cietas, līdzenas grīdas (nevis paklāja).
→ Darbiniet aparātu ar nolaistu suku/sūkšanas galviņu uz vietas apm. 30 sekundes. (Uzmanīgi nospiediet braukšanas pedāli, lai darbotos sukas, bet aparāts nebrauktu uz priekšu).
→ Paceliet suku/sūkšanas galviņu un pabrauciet apm. 1 m uz priekšu.

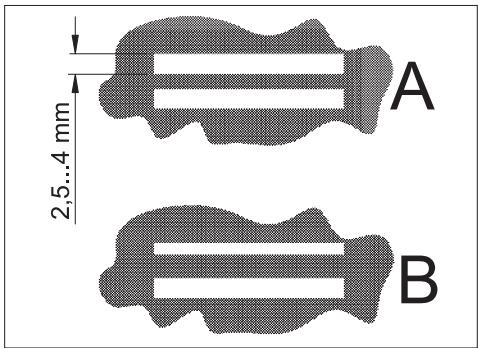

→ Sukas uz grīdas ir atstājušas pēdas. Novērtējiet suku atstātās pēdas atbilstoši zemāk esošajam attēlam:

A Abas sukas atstāj vienādi platu zīmējumu - suku/sūkšanas galviņa ir noregulēta paralēli grīdai.
B Sukas atstāj dažāda platuma zīmējumu - suku/sūkšanas galviņu nepieciešams noregulēt.

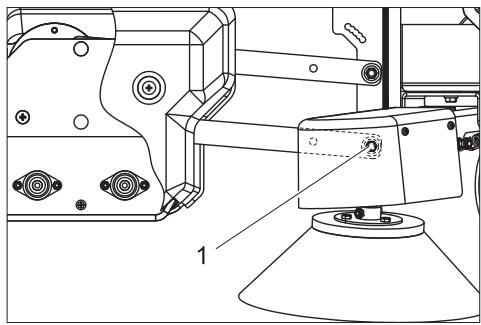

Suku/sūkšanas galviņas regulēšana

→ Abās pusēs atskrūvējiet skrūvi, pabīdiet iegarenajā caurumā un atkal pieskrūvējiet.
- Aizmugurējās sukas kontaktvirsmas palielināšana - skrūves jāpabīda uz priekšu.
- Priekšējās sukas kontaktvirsmas palielināšana - skrūves jāpabīda atpakal.

Sānu sukas nomaiņa

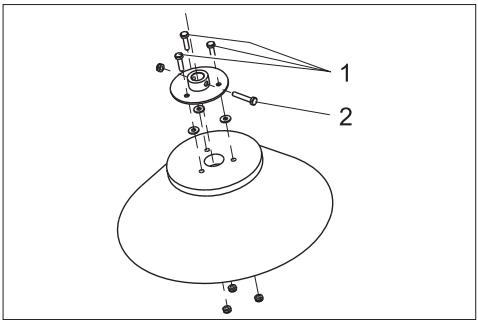

1 Atloka stiprinājuma skrūve
2 Sukas stiprinājuma skrūve

→ Izskrūvējiet atloka stiprinājuma skrūvi un noņemiet suku ar visu atloku no piedziņas vārpstas.
→ Izskrūvējiet sukas stiprinājuma skrūves un atdaliet suku no atloka.
→ Uzmontējiet jaunu suku apgrieztā secībā.

Piedziñas kēdes pārbaude

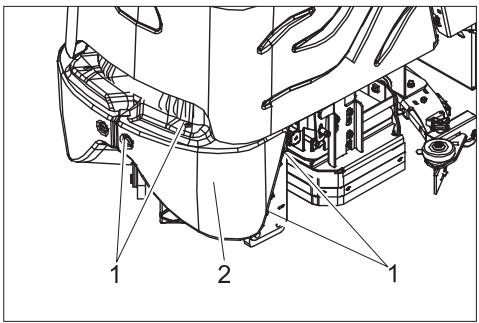

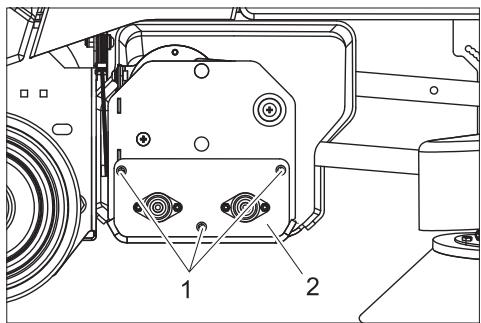

1 Skrūve
2 Priekšējais pārsegs
→ Izskrūvējiet skrūves.
→ Nonemiet priekšējo pārsegu.

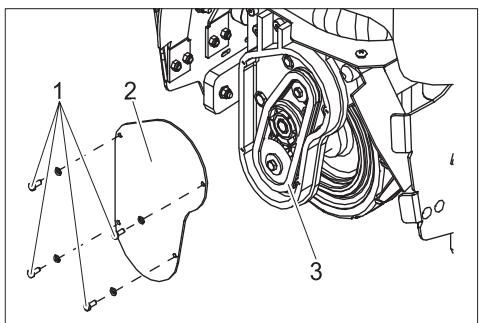

1 Skrūve
2 Vāks
3 Piedziņas kēde

→ Izskrūvējiet skrūves.
→ Nonemiet vāciņu.
→ Pārbaudiet, vai piedziņas kēde un mazais zobrats nav nodiluši.

Traucējumi

⚠ Bīstami

Savainošanās risks! Pirms visiem darbiem ar aparātu pagrieziet atslēgu pozīcijā „0“ un izņemiet atslēgu. Izvelciet baterijas kontaktspraudni.

Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu.

Darbības traucējums	Traucējuma novēršana	Izpildītājs
Aparātu nevar iedarbināt	lespraudiet aparātā bateriju kontaktspraudni.	Operators
	Ar pagriešanu atblokēt avārijas apturēšanas slēdzi.	Operators
	Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju.	Operators
	Pārbaudiet baterijas kabeļa stāvokli.	Operators
	Pārbaudiet vai baterijas kabelis nav sarūsējis, nepieciešamības gadījumā notīriet.	Operators
Aparāts nebrauc vai brauc tikai lēnām	Nospiediet atblokēšanas pogu.	Operators
	Ielieciet atpakal braukšanas piedziņas drošinātāju	Operators
	Nedarbojas stāvbremze; lai to aktivizētu, paspiediet atblokēšanas sviru uz augšu.	Operators
	Atlaidiet braukšanas pedāli, pagrieziet atslēgas slēdzi pozīcijā "0", pagrieziet atslēgas slēdzi pozīcijā "1", nospiediet drošības pedāli, nospiediet atblokēšanas pogu, nospiediet braukšanas pedāli.	Operators
	Vadība ir pārkarsusi Izslēdziet aparātu un ľaujiet tam atdzist	Operators
	Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju.	Operators
Aparāts nebremzē	Nedarbojas stāvbremze; lai to aktivizētu, paspiediet atblokēšanas sviru uz augšu.	Operators
Nedarbojas suku/sūkšanas galviņas sukas	Atiestatiet suku veltnīša piedziņas drošinātāju sākuma stāvoklī.	Operators
	Pārbaudiet, vai sukas neblokē svešķermeņi, novāciet svešķermeņus.	Operators
Nedarbojas sānu suka	Atiestatiet sānu sukas piedziņas drošinātāju sākuma stāvoklī.	Operators
Sukas griežas lēnām	Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju.	Operators
Nedarbojas sūkšanas turbīna	Atiestatiet sūkšanas turbīnas drošinātāju sākuma stāvoklī.	Operators
	Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju.	Operators
	Pilns filtra maisiņš, deg indikācija "Pilns filtra maisiņš". Nomainiet filtra maisiņu.	Operators
Slikta putekļu iesūkšana	Aizsprostota sūkšanas šļūtene/sūkšanas kanāls, izīriet sūkšanas šļūteni/sūkšanas kanālu.	Operators
	Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju.	Operators
	Pilns filtra maisiņš, nomainiet filtra maisiņu.	Operators

Piederumi

Apzīmējums	Daļas Nr.
Filtra maisiņš, 10 gab.	8.600-121.0
Bateriju maiņas komplekts sastāv no: bateriju padziļinājuma, kabeļu komplekta, fiksatoru komplekta, 2 transportēšanas ratiņiem	8.601-121.0
Baterija, 12V/105 Ah, nav nepieciešama apkope (gēla), nepieciešamas 3 baterijas	6.654-141.0
Uzlādes ierīce, 36V, baterijām, kurām nav nepieciešama apkope	6.654-229.0

Tehniskie parametri

Jauda
Nominālais spriegums	V	36
Akumulatora kapacitāte	Ah (5h)	105
Vidējā uzņemšanas jauda	W	1475
Braukšanas motora jauda (nominālā jauda)	W	560
Sukas
Darba platums	mm	800
Platā veltņa suka	mm	710
Veltņa sukas diametrs	mm	100
Veltņa sukas apgriezienu skaits	1/min	1750
Veltņa sukas piedziņas jauda	W	570
Sānu sukas diametrs	mm	300
Sānu sukas apgriezienu skaits	1/min	85
Sānu sukas piedziņas jauda	W	32
Sūkšana
Sūkšanas jauda, gaisa daudzums	l/s	45
Sūkšanas jauda, zemspiediens	kPa	4,0
Sūkšanas motora jauda	W	550
Filtra maisiņa tilpums	l	35
Izmēri un svars
Braukšanas ātrums (maks.)	km/h	5,6
kāptspēja (max.)	%	10
Teorētiskā jauda uz virsmas vienību	m^2/st.	3270
Garums	mm	1330
Platums	mm	927
Augstums	mm	1285
Pieļaujamais kopējais svars	kg	451
Transportējamais svars	kg	376
Virsmas noslogojums	kPa	544
Saskaņā ar EN 60335-2-72 aprēķinātās vērtības
Kopējais vibrāciju līmenis rokām	m/s^2	<2,5
Kopējais vibrāciju līmenis kājām	m/s^2	<2,5
Nenoteiktība K	m/s^2	0,5
Skaņas spiediena līmenis L_pA	dB(A)	62

Rezerves dajas

• Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem.
• Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrāmatas galā.
• Turpmāko informāciju par rezerves daļām Jūs saņemsiet saitā www.kaercher.com, sadaļā Service.

Garantijas nosacījumi

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

CE deklarācija

Ar šo mês paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Paklāju puteklusūcējs ar sukām

Tips: 1.011-xxx

Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

CEO

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

Piemērotās harmonizētās normas:

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Izmantotie valsts standarti:
