CV 85 2 RS - Промисловий пилосос KARCHER - Безкоштовний посібник користувача

Тип продукту	Промисловий пилосос-підмітальна машина з самохідним приводом для килимів
Марка	KARCHER
Модель	CV 85 2 RS
Номінальна напруга	36 V
Ємність акумулятора	105 Ah (5h)
Середня споживана потужність	1475 W
Робоча ширина	800 mm
Діаметр основної щітки	100 mm
Швидкість обертання основної щітки	1750 tr/min
Діаметр бокової щітки	300 mm
Швидкість обертання бокової щітки	85 tr/min
Витрата повітря всмоктування	45 l/s
Максимальне розрідження	4,0 kPa
Об'єм фільтрувального мішка	35 L
Максимальна швидкість руху	5,6 km/h
Максимальний допустимий ухил	10%
Розміри (Д × Ш × В)	1330 × 927 × 1285 mm
Допустима загальна вага	451 kg
Рівень звукового тиску	62 dB(A)
Теоретична площа очищення	3270 m²/h
Живлення	Акумулятор 36 В (не входить у комплект)
Основні функції	Всмоктування та підмітання килимів, самохідний
Пристрої безпеки	Кнопка аварійної зупинки, педаль безпеки, електричне стоянкове гальмо
Поточне обслуговування	Заміна фільтрувального мішка, очищення щіток, перевірка рівня кислоти (рідкокислотний акумулятор)
Запчастини та ремонтопридатність	Оригінальні запчастини доступні через сервісний центр KARCHER або на сайті www.kaercher.com

Часті запитання - CV 85 2 RS KARCHER

Яка номінальна напруга KARCHER CV 85 2 RS ?

Номінальна напруга становить 36 В.

Яка робоча ширина пилососа?

Робоча ширина становить 800 мм.

Як зарядити акумулятор приладу?

Відкрутіть гвинт кришки акумулятора, відкрийте кришку, від'єднайте роз'єм акумулятора та підключіть його до кабелю зарядного пристрою. Підключіть зарядний пристрій до мережі (230 В) та увімкніть його. Середній час заряджання становить приблизно 10 годин. Після заряджання від'єднайте зарядний пристрій і знову підключіть роз'єм до приладу.

Які типи акумуляторів рекомендовані для CV 85 2 RS?

Рекомендовані акумулятори: 3 x 12 В/105 А·год без обслуговування (гелеві), артикул 6.654-141.0. Відповідний зарядний пристрій - модель 36 В для акумуляторів без обслуговування, артикул 6.654-229.0.

Яка максимальна швидкість руху приладу?

Максимальна швидкість руху становить 5,6 км/год.

Як замінити фільтрувальний мішок?

Відкрийте обидві кришки фільтрувальної камери, відкрийте застібку-блискавку фільтрувального мішка, вийміть повний фільтрувальний мішок з патрубка та утилізуйте його. Помістіть новий фільтрувальний мішок у пилозбірник, надягніть отвір мішка на патрубок, закрийте застібку-блискавку та закрийте кришки.

Що робити при перевантаженні двигуна руху?

При перевантаженні двигун руху вимикається після визначеного часу. Дайте приладу охолонути протягом щонайменше 15 хвилин, потім скиньте запобіжник механізму приводу на пульті керування.

Чи можна використовувати прилад на схилах?

Так, але лише на схилах, що не перевищують 10% у напрямку руху та в перпендикулярному напрямку. Не рухайтеся по бічних схилах понад 10%.

Які основні пристрої безпеки?

Пристрої безпеки включають кнопку аварійної зупинки для негайного вимкнення, педаль безпеки, яку потрібно утримувати натиснутою для активації руху, та електричне стоянкове гальмо.

Де знайти запчастини для CV 85 2 RS?

Оригінальні запчастини доступні в сервісному центрі KARCHER або на сайті www.kaercher.com (меню Сервіс). Використовуйте лише аксесуари та запчастини, дозволені виробником.

ПОСІБНИК КОРИСТУВАЧА CV 85 2 RS KARCHER

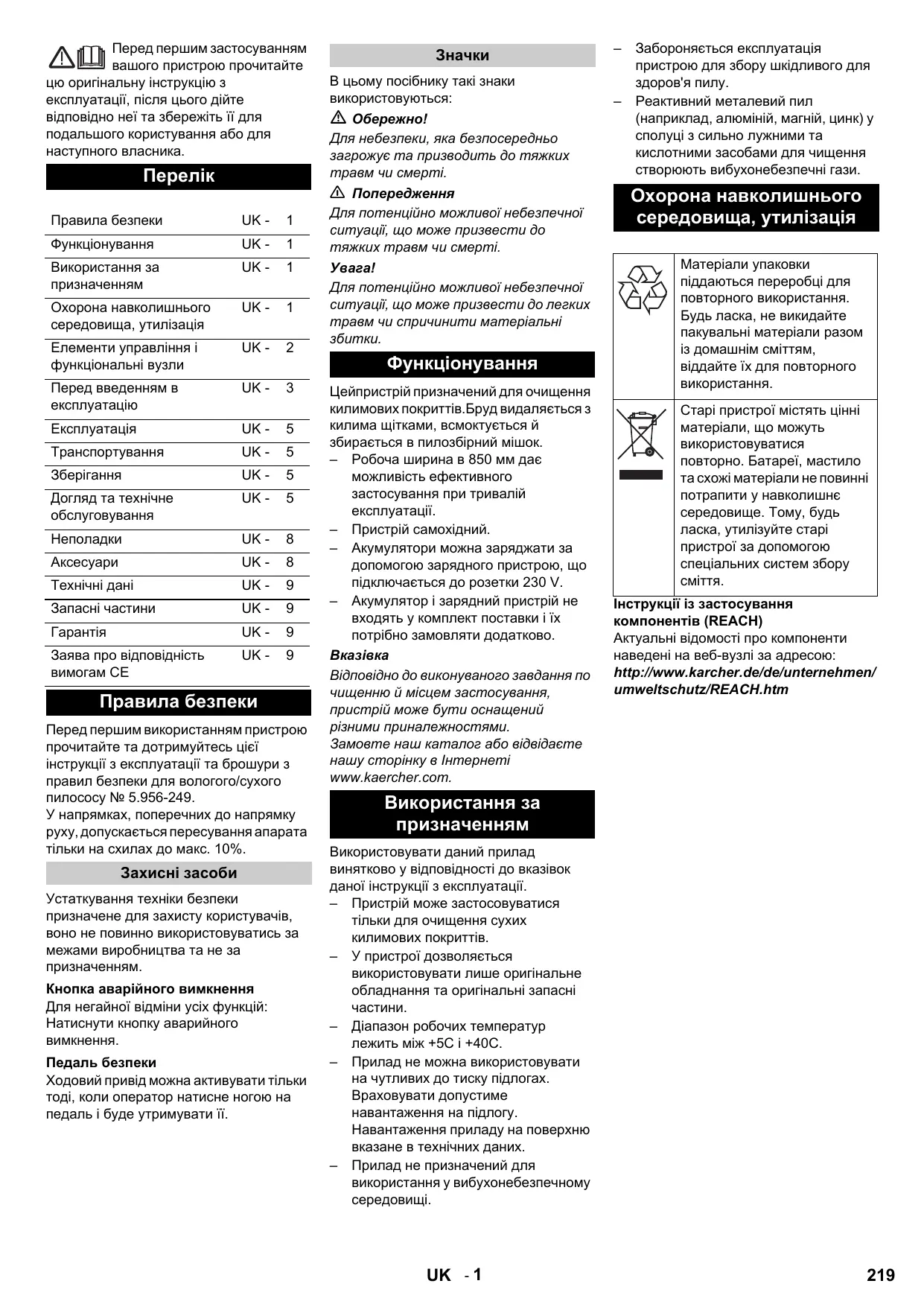

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Правила безпеки	UK -	1
Функціонування	UK -	1
Використання за призначенням	UK -	1
Охорона навколишнього середовища, утилізація	UK -	1
Елементи управління і функціональні вузли	UK -	2
Перед введенням в експлуатацію	UK -	3
Експлуатація	UK -	5
Транспортування	UK -	5
Зберігання	UK -	5
Догляд та технічне обслуговування	UK -	5
Неполадки	UK -	8
Аксесуари	UK -	8
Технічні дані	UK -	9
Запасні частини	UK -	9
Гарантія	UK -	9
Заява про відповідність вимогам СЕ	UK -	9

Правила безпеки

Перед першим використанням пристрою прочитайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпеки для волого/сухого пилососу № 5.956-249.

У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки на схилах до макс. 10%.

Захисні засоби

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Кнопка аварійного вимкнення

Для негайної відміни усіх функцій: Натиснути кнопку аварийного вимкнення.

Педаль безпеки

Ходовий привід можна активувати тільки тоді, коли оператор натисне ногою на педаль і буде утримувати її.

Значки

В цьому посібнику такі знаки використовуються:

⚠️ Обережно!

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠️ Попередження

Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

Функціонування

Цейпристрій призначений для очищення килимових покриттів. Бруд видаляється з килима щітками, всмоктується й збирається в пилозбірний мішок.

– Робоча ширина в 850 мм дає можливість ефективного застосування при тривалій експлуатації.
– Пристрій самохідний.
– Акумулятори можна заряджати за допомогою зарядного пристрою, що підключається до розетки 230 V.
– Акумулятор і зарядний пристрій не входять у комплект поставки і їх потрібно замовляти додатково.

Вказівка

Відповідно до виконуваного завдання по чищенню й місцем застосування, пристрій може бути оснащений різними приналежностями. Замовте наш каталог або відвідаєте нашу сторінку в Інтернеті www.kaercher.com.

Використання за призначенням

Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації.

– Пристрій може застосовуватися тільки для очищення сухих килимових покриттів.
– У пристрої дозволяється використовувати лише оригінальне обладнання та оригінальні запасні частини.
– Діапазон робочих температур лежить між +5C і +40C.
– Прилад не можна використовувати на чутливих до тиску підлогах. Враховувати допустиме навантаження на підлогу. Навантаження приладу на поверхню вказане в технічних даних.
– Прилад не призначений для використання у вибухонебезпечному середовищі.

– Забороняється експлуатація пристрою для збору шкідливого для здоров'я пилу.
– Реактивний металевий пил (наприклад, алюміній, магній, цинк) у сполуці з сильно лужними та кислотними засобами для чищення створюють вибухонебезпечні гази.

Охорона навколишнього середовища, утилізація

	Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.
	Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

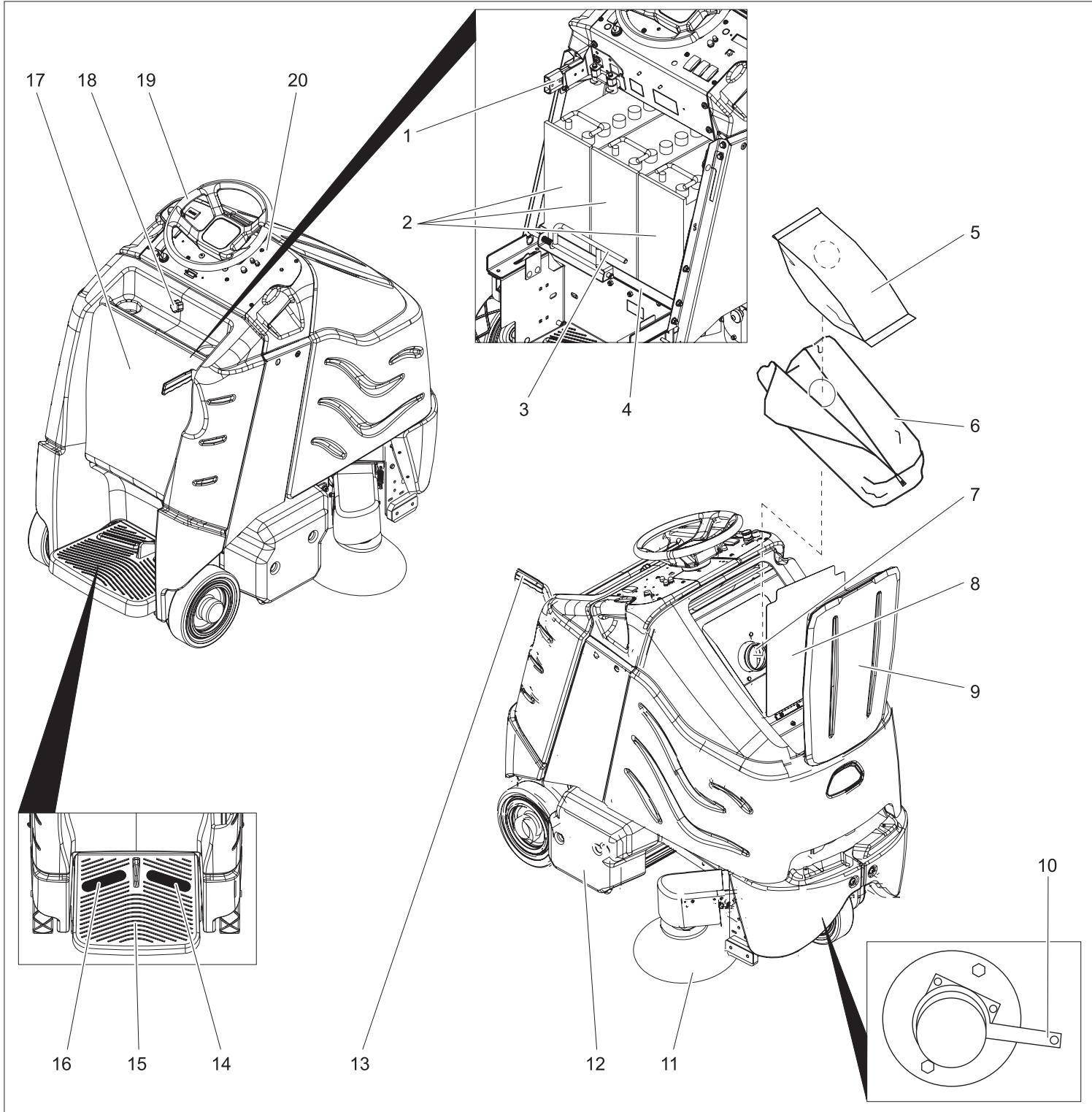

1 Штекерний роз'єм для акумуляторів
2 Акумулятор
3 Блокування висувної шухляди акумулятора
4 Висувна шухляда акумулятора
5 Фільтруючий пакет
6 Фільтр-мішок
7 З'єднувальні штуцери
8 Внутрішня кришка камери фільтра
9 Кришка камери фільтра
10 Важіль розблокування стояночного гальма
11 Бічна щітка
12 Щіткова/усмоктувальна голівка
13 Важіль щіткового/усмоктувального пристрою підйом/опускання

14 Акселератор
15 Місце для оператора
16 Педаль безпеки
17 Кришка акумулятора
18 Заглушка кришки акумулятора
19 Кермо
20 Панель управління

1 Замок-вимикач
2 Кнопка розблокування
3 Перемикач напрямку руху
4 Перемикач швидкості
5 Сигнал
6 Кнопка аварийного вимкнення
7 Індикатор заряду акумуляторів
8 Запобіжник приводу руху
9 Регулятор запобіжника
10 Перевірити привід бічних щіток
11 Перевірити привід валиків щіток
12 Запобіжник всмоктувальної турбіни
13 Індикатор заповнювання пилозбірного мішка
14 Лічильник робочих годин

Перед введенням в експлуатацію

Акумулятори

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації приладу.
	Носити захист для очей
	Не допускати дітей до електроліту та акумуляторів.
	Небезпека вибуху

	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління.
	Небезпека хімічних опіків
	Перша допомога
	Попереджувальне маркування
	Утилізація
	Не викидати акумулятор у контейнер для сміття

⚠️ Обережно!

Небезпека вибуху. Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи. Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

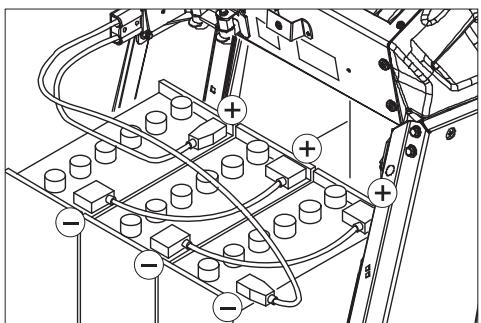

Установити та підключити акумулятор

→ Викрутити заглушку кришки акумулятора.
→ Перекинути кришку акумулятора назад.
→ Перемістити блокування висувної шухляди акумулятора вліво і перекинути вниз.

→ Потягнути висувну шухляду акумулятора назад.

→ Встановити акумулятор у ванну висувної шухляди акумулятора.
→ З'єднати полюси за допомогою з'єднувального кабелю, що додається.

⚠️ Попередження

Звертайте увагу на правильні полюси.

→ Сполучний кабель, який поставляється у комплекті, затиснути на вільних полюсах (+) та (-) акумулятора.
→ Перемістити висувну шухляду акумулятора вперед.
→ Застопорити пристрій блокування висувної шухляди акумулятора.

⚠️ Попередження

Заряджайте акумулятор перед введенням пристрою в експлуатацію.

Зарядити акумулятор

→ Якщо з лівого боку індикатора заряду акумуляторів блимають індикаторні стрічки, прилад необхідно доставити на зарядну станцію, щоб уникнути скочування.

⚠️ Обережно!

Небезпека поранення електричним струмом. Врахувати особливості електричної мережі і запобіжників, див.

"Зарядний пристрій".

Зарядний пристрій використовувати лише в сухих приміщеннях з достатнім провітрюванням!

Вказівка

Тривалість зарядки становить в середньому прибл. 10 годин. Рекомендовані зарядні пристрої (які підходять до встановлених акумуляторів) регулюються електронно та автоматично закінчують процес зарядки.

⚠️ Обережно!

Небезпека вибуху. Зарядка акумуляторів із рідким електролітом дозволяється лише при відкритій кришці акумулятора.

→ Викрутити заглушку кришки акумулятора.
→ Перекинути кришку акумулятора назад.
→ Витягнути штекер акумулятора та з'єднати за допомогою кабелю.
→ Зарядний пристрій приєднати до мережі та увімкнути.

Після процесу зарядки

→ Виключити зарядний пристрій і від'єднати від мережі
→ Зняти кабель акумулятора з зарядного кабелю і з'єднати з приладом.
→ Перекинути кришку акумулятора вперед і закрутити заглушку.

Додатково для акумуляторів, які не обслуговуються (акумуляторів із рідким електролітом):

→ За годину до закінчення процесу зарядки додати дистильованої води, слідкуйте за правильним рівнем електроліту. Акумулятори такого типу відповідно позначені. В кінці процесу зарядки всі комірки повинні випускати газ.

⚠️ Обережно!

Небезпека хімічних опіків!

– Доливання води в розряджені акумулятори може призвести до витікання кислоти.
– При роботі з електролітом використовуйте захисні окуляри та дотримуйтесь інструкцій, щоб уникнути травм та не пошкодити одяг.
– При попаданні крапель електроліту на шкіру або одяг негайно змити великою кількістю води.

Увага!

Небезпека пошкодження!

– Для заливання в акумулятор використовувати лише дистильовану або знесолену воду (відповідну Європейському стандарту EN 50272-T3).

– Ні в якому разі не використовувати жодних добавок (так званих покращуючих засобів), інакше дія гарантії припиниться.

Рекомендовані акумулятори

Акумулятор	No замовлення
3 x 12 в/105 А, не вимагає технічного обслуговування (гель)	6.654-141.0

Рекомендовані зарядні пристрої

Зарядний пристрій	No замовлення
36 в, дляакумуляторів, що необслуговується	6.654-229.0

Акумулятори та зарядні пристрої можна придбати в спеціалізованих магазинах.

Максимальні габарити акумуляторів

Довжина	ширина	висота
406 mm	533 mm	432 mm

Якщо використовуються акумуляторні батареї з рідким електролітом, необхідно ураховувати наступне:

• Слід дотримуватися максимальних габаритів акумуляторів.
  – При зарядці мокрих акумуляторів кришка акумулятор повинен бути відкритий.
  – Під час зарядки мокрих акумуляторів слід дотримуватися інструкцій виробника акумуляторів.

Вийняти акумулятори

→ Викрутити заглушку кришки акумулятора.
→ Перекинути кришку акумулятора назад.
→ Перемістити блокування висувної шухляди акумулятора вліво і перекинути вниз.
→ Потягнути висувну шухляду акумулятора назад.
→ Від'єднати затискач кабелю від клеми негативного полюса акумулятора.
→ Від'єднати затискачі кабелів, що залишилися, від акумуляторів
→ Вийняти акумулятори.
→ Використані акумулятори слід утилізувати відповідно до діючих приписань.

Пересунути прилад

У положенні зупинки прилад захищений від пересування за допомогою електричного стояночного гальма. Для переміщення приладу необхідно розблокувати стояночне гальмо.

→ Для розблокування стояночного гальма необхідно натиснути на важіль розблокування вниз.

⚠️ Обережно!

Небезпека нещасного випадку через прилад, що скачується. Після завершення процесу переміщення

необхідно обов'язково знову встановити важіль розблокування у верхнє положення і, таким чином, знову активувати стояночне гальмо.

Вивантаження приладу

Вказівка

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного відключення і повернути ключовий перемикач у положення "0".

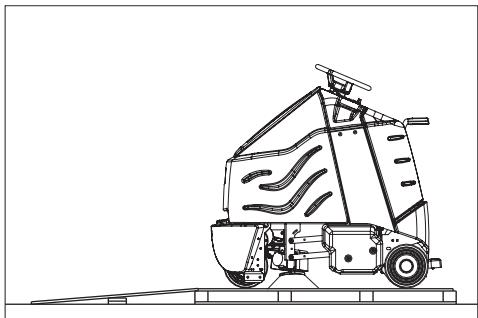

→ Послабити шурупи і видалити дерев'яну шухляду.
→ Розрізати пакувальну стрічку з поліетилену і зняти упаковку.
→ Видалити фіксатори на колесах.
→ Доданий дерев'яний щит прикласти до зворотної сторони апарату як рампу на піддон і приг'винтити.

→ Зняти колодки ззаду обох задніх коліс.
→ Відкрити кришку батарей та вийняти кермо.
→ Встановити кермо і вирівняти переднє колесо прямо.
→ Кермо зняти, вирівняти і знову встановити.
→ Закріпити кермо за допомогою гайки з комплекту постачання.
→ Вставити кришку в кермо.
→ У приладах без батареї: Поставити батарею.
→ Батарейний штекер з'єднати з апаратом.
→ Стати на місток, натиснути лівою ногою на педаль безпеки й утримувати її.
→ Розблокувати кнопку аварийного вимкнення, повернувши її.
→ Встановити замок-вимикач на „1“.
→ За допомогою перемикача напрямку руху на пульті керування встановити напрям руху назад.
→ Вибрати найменший діапазон швидкості за допомогою перемикача "Швидкість".
→ Натиснути на клавішу розблокування.
→ Для пересування обережно натиснути на педаль акселератора і повільно з'їжджати з піддона.
→ Встановити замок-вимикач на „0“.
→ Надіти ковпаки на задні колеса.

Експлуатація

Вказівка

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного відключення і повернути ключовий перемикач у положення "0".

→ Проводити роботи з профілактичного огляду «Щоденно/перед початком експлуатації» (див. розділ «Догляд та технічне обслуговування»).

Перевірити стояночне гальмо.

⚠️ Обережно!

Небезпека нещасного випадку. Перед кожним використанням слід перевірити справність стояночного гальма на рівні.

→ Встановити замок-вимикач на „0“.
→ Натиснути кнопку аварийного вимкнення.

Якщо прилад можна буде перемістити вручну, то стояночне гальмо несправне.

→ Важіль розблокування стояночного гальма натиснути вгору.

Якщо можна буде усе ще перемістити прилад вручну, стояночне гальмо дефектне. Виключити прилад і викликати сервісну службу.

Гальмування

⚠️ Обережно!

Небезпека нещасного випадку. Якщо прилад під час переміщення по відрізку з перепадами не має достатнього гальмового ефекту, натиснути на клавішу аварійного відключення:

Експлуатація

Щоб ознайомитися з приладом, слід провести перші спроби переміщення на вільній площі.

⚠️ Обережно!

Небезпека перекидання приладу на занадто крутих схилах.

→ У напрямку руху допускається їзда апарата по схилах до 10%.

Небезпека перекидання при швидкій їзді на поворотах.

Небезпека заносу на мокрій підлозі.

→ На поворотах слід сповільнювати швидкість руху.

Небезпека перекидання на нестабільному грунті.

→ Дозволяється переміщати прилад тільки на міцній підставці.

Небезпека перекидання приладу при великому бічному крені.

→ У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки по схилах до макс. 10%.
→ Стати на місток, натиснути лівою ногою на педаль безпеки й утримувати її.
→ Не натискати на акселератор.
→ Розблокувати кнопку аварийного вимкнення, повернувши її.
→ Встановити замок-вимикач на „1“.

→ Встановити напрямок руху за допомогою перемикача напрямку руху на пульті управління.
→ Вибрати діапазон швидкості за допомогою перемикача "Швидкість" (3 передачі).
→ Натиснути на клавішу розблокування.
→ Для переміщення обережно натиснути на акселератор.

Вказівка

Напрямок руху можна змінювати також під час переміщення. Так, наприклад, шляхом переміщення назад і вперед можна чистити також сильно забруднені місця.

Перевантаження

При перевантаженні тяговий двигун через певний час вимикається.

→ Протягом мінімум 15 хвилин охолоджувати прилад.
→ Знову натиснути на "Стопор ходового приводу" на пульті управління.

Всмоктування

→ Перед усмоктуванням необхідно видалити з поверхні, що очищається, великі шматки бруду, дроту й мотузки, щоб запобігти їхньому заплутуванню в щітках.

⚠️ Увага!

Небезпека ушкодження покриття підлоги. Забороняється негайне включення пристрою. Усмоктувальна/щіткова голівка опускається й піднімається тільки під час руху. Не зупиняти при опущеної щітковій/усмоктувальній голівці.

→ Важіль щіткового/усмоктувального пристрою підйом/опускання перемістити униз - бічна щітка й щіткова/усмоктувальна голівка опускається. Щітковий привід і усмоктувальна турбіна запускаються як тільки опускається щітковій - усмоктувальний пристрій.
→ Натиснути на акселератор і об'їхати поверхню, що очищається.

Вказівка

Для чищення рекомендується ступінь швидкості 2. Ступінь швидкості 3 призначено тільки для транспортування.

→ За допомогою перемикача швидкостей вибрати діапазон швидкостей.

Закінчити роботу пристрою

→ Важіль щіткового/усмоктувального пристрою підйом/опускання перемістити нагору й зафіксувати вліво - опустити й виключити бічну щітку й щіткову/усмоктувальну голівку.

Виведення з експлуатації

→ Встановити пристрій на рівній поверхні.
→ Ключ запалювання повернути в позицію "0" і витягнути його з замка.
→ Виконати роботи з технічного обслуговування „Щоденно/Після використання пристрою“ (див. розділ „Догляд та технічне обслуговування“).
→ Заблокувати пристрій клином, щоб уникнути мимовільного кочення.

Транспортування

⚠️ Обережно!

Небезпека травмування! Для навантаження/вивантаження пристрій може пересуватися тільки на схилах до 10%. Пересуватися треба на повільній швидкості.

Увага!

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Видалити усмоктувальне коромисло, щітки і бризковик.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

⚠️ Обережно!

Небезпека травмування! Перед будьякими роботами ключ запалювання на приладі повернути в позицію "0" і витягнути його з замка. Від'єднати штекер акумулятора.

План техогляду

Щоденно

Перед введенням в експлуатацію:

→ Перевірити стан шин.
→ Перевірити, чи закрита внутрішня кришка камери фільтра.

→ Проконтролювати усмоктувальний шланг на скупчення бруду, при необхідності зробити чищення.
→ Перевірити на щільність штекерні сполучні елементи всмоктувального шланга.
→ Перевірити педаль безпеки, акселератор і кермо на справність.
→ Перевірити рівень електроліту у акумуляторі з рідким електролітом, в разі необхідності долити дистильовану воду.
→ Перевірити рівень заповнення фільтрувального пакета, при необхідності, замінити.

Після використання пристрою:

→ Прочистити щітки й перевірити на наявність зношування Щітки вважаються зношеними, якщо вони досягли жовтої частини ворсу.
→ Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином.
→ Перевірити прилад візуально на наявність ушкоджень.
→ Зарядити акумуляторні батареї.

Кожні 50 годин експлуатації

→ Почистити верхню поверхню акумуляторів.
→ У випадку наявності мокрих акумуляторів перевірити густину кислоти.
→ Перевірити кабель акумулятора на міцність посадки.

Кожні 100 годин експлуатації

→ Почистити внутрішню частину і корпус акумулятора.
→ Перевірити натяжку приводного ланцюга (див. "Роботи з технічного обслуговування").
→ Перевірити привідний ланцюг на зношеність.
→ Перевірити розташування щіткової/усмоктувальної голівки.

Кожні 200 годин експлуатації

→ Перевірка стояночного гальма. *
→ Проконтролювати ланцюги, систему тросів і ходові ролики для підйому щіткових- усмоктувальних голівок і бічну щітку на предмет зношування й натягу.*
→ Перевірити на предмет зношування вугільні щітки та комутатори всіх двигунів. *
→ Перевірити натяжний пристрій ведучого ланцюга. *

* Проведення технічного обслуговування.

Профілактичні роботи

Договір на техобслуговування

Для того щоб гарантувати надійну експлуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher.

Заміна фільтрувального пакета

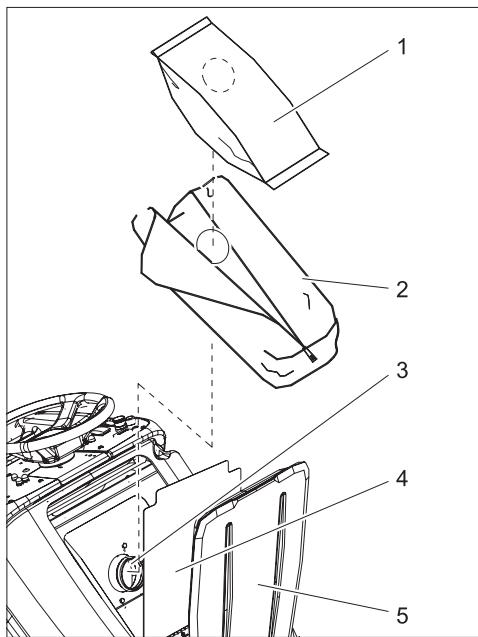

1 Фільтруючий пакет
2 Фільтр-мішок
3 З'єднувальні штуцери
4 Внутрішня кришка камери фільтра
5 Кришка камери фільтра
→ Відкрити обидві кришки камери фільтра.
→ Відкрити змійку фільтрувальних мішків.
→ Зняти повний пилосбірний мішок із з'єднувального патрубка.
→ Вийняти пилосбірний мішок з фільтрувального мішка й утилізувати.
→ При необхідності очистити камеру фільтра.
→ При необхідності фільтрувальний мішок зняти із з'єднувача й витрусити або прочистити.

1 Запасний відсік для пилосбірних мішків

→ Новий пилосбірний мішок виймають із запасного відсіку на кришці й установлюють у фільтрувальний мішок.
→ Відкрити пилосбірний мішок і надягти на сполучний патрубок.
→ Закрити змійку фільтрувальних мішків.
→ Закрити обидві кришки камери фільтра.

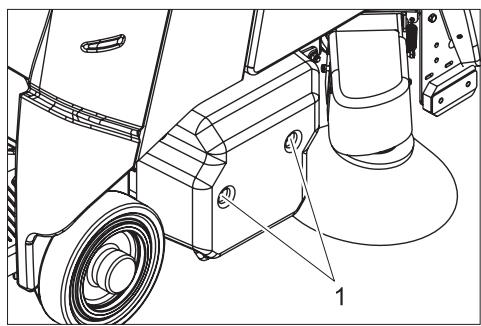

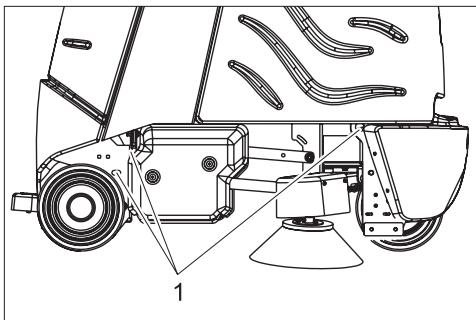

Замінити валики щіток

→ Установити обидва гвинта кожуха на правій стінці приладу.
→ Зняти кожух.

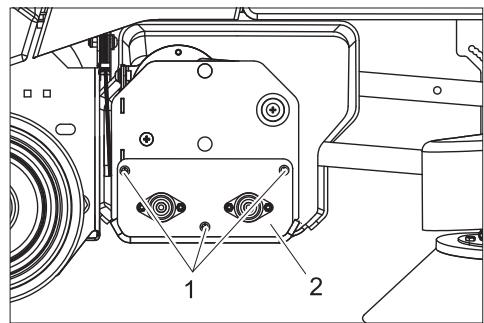

1 Гвинт
2 Підшипниковий щит.

→ Викрутити гвинти для кріплення підшипникового щита.
→ Зняти підшипниковий щит.
→ Вийняти щітки.

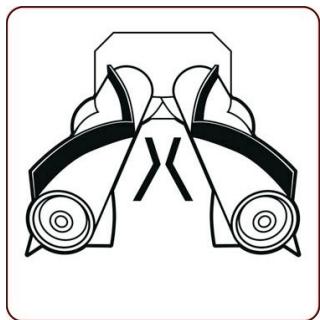

→ Вставити нові щітки й повернути для того, щоб вони зафіксувалися. Розташування ворсу повинне відповідати зазначеному на малюнку, який наведено вище.
→ Знову встановити підшипниковий щит і кожух.

Перевірити розташування щіткової/усмоктувальної голівки.

→ Перемістити пристрій на тверду, гладку підлогу (без килима).
→ Пристрій з опущеною щітковою/усмоктувальною голівкою залишають у нерухливому стані на 30 секунд(Педаль натискати обережно, так, щоб щітки працювали при нерухливому пристріи)
→ Щіткова/усмоктувальна голівка піднімається й висувається вперед приблизно на 1 м.

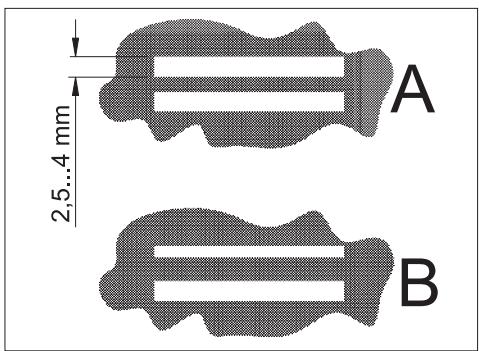

→ Щітки залишають після себе на підлозі малюнок. Малюнок

розпорошується відповідно до зазначеного нижче зображення:

A Обидві щітки створюють ту ж саму широку відмітку - щіткова/усмоктувальна голівка розташовується паралельно підлоги.
В Щітки створюють різні широкі відмітки - щіткова/усмоктувальна голівка повинна бути настроєна.

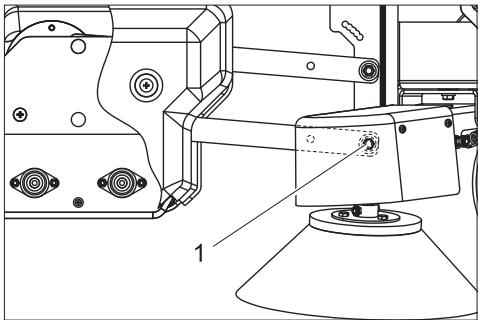

Настроїти розташування щіткової/усмоктувальної голівки.

→ Послабити з обох сторін гвинт, пересунути й закрутити далі в довгий проріз.
– Збільшити поверхню прилягання задніх щіток - зсунути гвинти вперед
– Збільшити поверхню прилягання передніх щіток - зсунути гвинти назад.

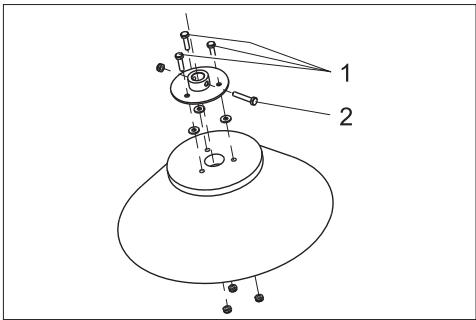

Замінити бічну щітку

1 Кріпильний гвинт фланця
2 Кріпильний гвинт щітки
→ Викрутити кріпильний гвинт фланця й зняти щітку разом із фланцем із приводного вала
→ Викрутити кріпильний гвинт щітки й від'єднати щітку від фланця.
→ Установити нову щітку у зворотній послідовності.

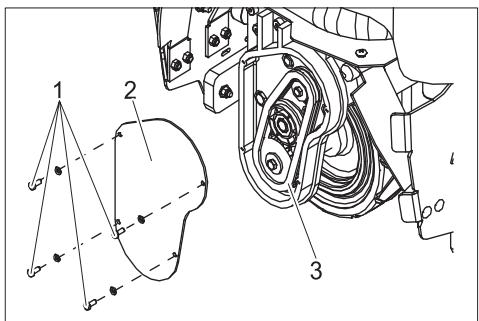

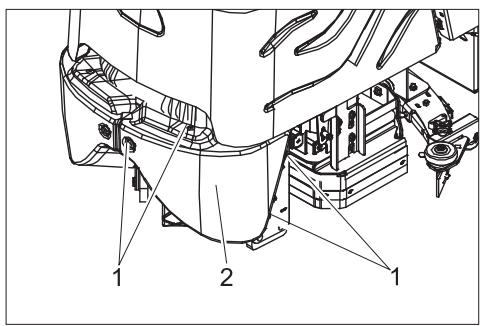

Перевірити привідний ланцюг

1 Гвинт
2 Фронтальна обшивка
→ Викрутити шуруп.
→ Зняти фронтальну обшивку.

1 Гвинт
2 Кришка
3 Привідний ланцюг

→ Викрутити шуруп.
→ Зняти кришку.
→ Перевірити привідний ланцюг і шестірню на зношеність.

Неполадки

⚠️ Обережно!

Небезпека травмування! Перед будьякими роботами ключ запалювання на приладі повернути в позицію "0" і витягнути його з замка. Від'єднати штекер акумулятора. В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру.

Несправність	Усунення	Виконується
Прилад не запускається	Приєднати штекер акумулятора до приладу.	Користувач
	Розблокувати кнопку аварийного вимкнення, повернувши її.	Користувач
	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
	Перевірити правильність положення акумуляторного кабелю.	Користувач
	Перевірити акумуляторний кабель на наявність корозії, при необхідності почистити.	Користувач
Прилад не їде або їде занадто повільно	Натиснути на клавішу розблокування.	Користувач
	Встановити запобіжник приводу руху у вихідне положення	Користувач
	Стояночне гальмо деактивироване, для активації натиснути на важіль розблокування вгору.	Користувач
	Відпустити акселератор, повернути ключовий перемикач на "0", повернути ключовий перемикач на "1", натиснути на педаль безпеки, натиснути на клавішу розблокування, натиснути на акселератор.	Користувач
	Система керування перегріта Прилад виключити й охолодити	Користувач
	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
Прилад не гальмує	Стояночне гальмо деактивироване, для активації натиснути на важіль розблокування вгору.	Користувач
Щітка не працює в щітковій/усмоктувальній голівці	Повернути у вихідне положення запобіжник приводу валика щіток.	Користувач
	Перевірити, чи не заблокувалися щітки внаслідок забруднення, видалити забруднення.	Користувач
Бічна щітка не працює	Повернути у вихідне положення запобіжник приводу бічних щіток.	Користувач
Щітки обертаються повільно	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
Усмоктувальна турбіна не працює	Повернути у вихідне положення запобіжник усмоктувальної турбіни.	Користувач
	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
	Заповнений пилосбірний мішок, висвічується індикатор "Заповнений пилосбірний мішок".Замінити пилосбірний мішок.	Користувач
Погана якість відсмоктування пилу	Усмоктувальний шланг/усмоктувальний канал засмітився, прочистити усмоктувальний шланг/усмоктувальний канал.	Користувач
	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
	Заповнений пилосбірний мішок, замінити пилосбірний мішок.	Користувач

Аксесуари

Назва	No деталі
Пилосбірний мішок, 10 штук	8.600-121.0
Набір змінних акумуляторів складається з:Ємність для акумуляторів, кабель живлення, набір фіксаторів, 2 транспортних візка	8.601-121.0
Акумулятор, 12В/105 А, що не обслуговується (гель), необхідно 3 елемента	6.654-141.0
Зарядий пристрій, 36В, для акумуляторів, що не обслуговуються	6.654-229.0

Технічні дані

Потужність
Номінальна напруга	В	36
Потужність акумуляторної батареї	А-г(5г)	105
Середнє споживання потужності	Вт	1475
Потужність тягового двигуна (номінальна потужність)	Вт	560
Щітки
Робоча ширина	мм	800
Широка циліндрична щітка	мм	710
Діаметр циліндричної щітки	мм	100
Число обертів циліндричної щітки	1/хв.	1750
Потужність двигуна циліндричної щітки	Вт	570
Діаметр бічної щітки	мм	300
Число оборотів бічної щітки	1/хв.	85
Потужність двигуна бічної щітки	Вт	32
Всмоктування
Сила всмоктування, кількість повітря	л/с	45
Сила всмоктування, нижній тиск	кПа	4,0
Потужність всмоктування двигуна	Вт	550
Обсяг пилесбірного мішка	І	35
Розміри та вага
Швидкість руху (макс.)	км/г	5,6
Здатність підйому в гору (макс.)	%	10
Теоретична потужність на одиницю поверхні	м2/год.	3270
Довжина	мм	1330
ширина	мм	927
висота	мм	1285
Допустима загальна вага	кг	451
Транспортна вага	кг	376
Питоме навантаження	кПа	544
Значення встановлене згідно EN 60335-2-72
Загальне значення коливань плечей	м/с2	<2,5
Загальне значення коливань ніг	м/с2	<2,5
Небезпека К	м/с2	0,5
Рівень шуму L_pA	дБ(А)	62

Запасні частини

• При цьому будуть використовуватись лише ті комплектуючі та запасні частини, що надаються виробником. Оригінальні комплектуючі та запасні частини замовляються по гарантії, щоб можна було безпечно та без перешкод використовувати пристрій.
  – Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації.
  – Подальша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Заява про відповідність вимогам СЕ

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Щітка пилососа, призначена для килимів Тип: 1.011-xxx

Відповідна директива ЄС

2006/42/€C (+2009/127/€C)

2004/108/€C

Прикладні гармонізуючі норми

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Запропоновані національні норми

Ті, хто підписалися діють за запитом та дорученням керівництва.
