LIETOŠANAS INSTRUKCIJA HD 517 CX Plus Kärcher

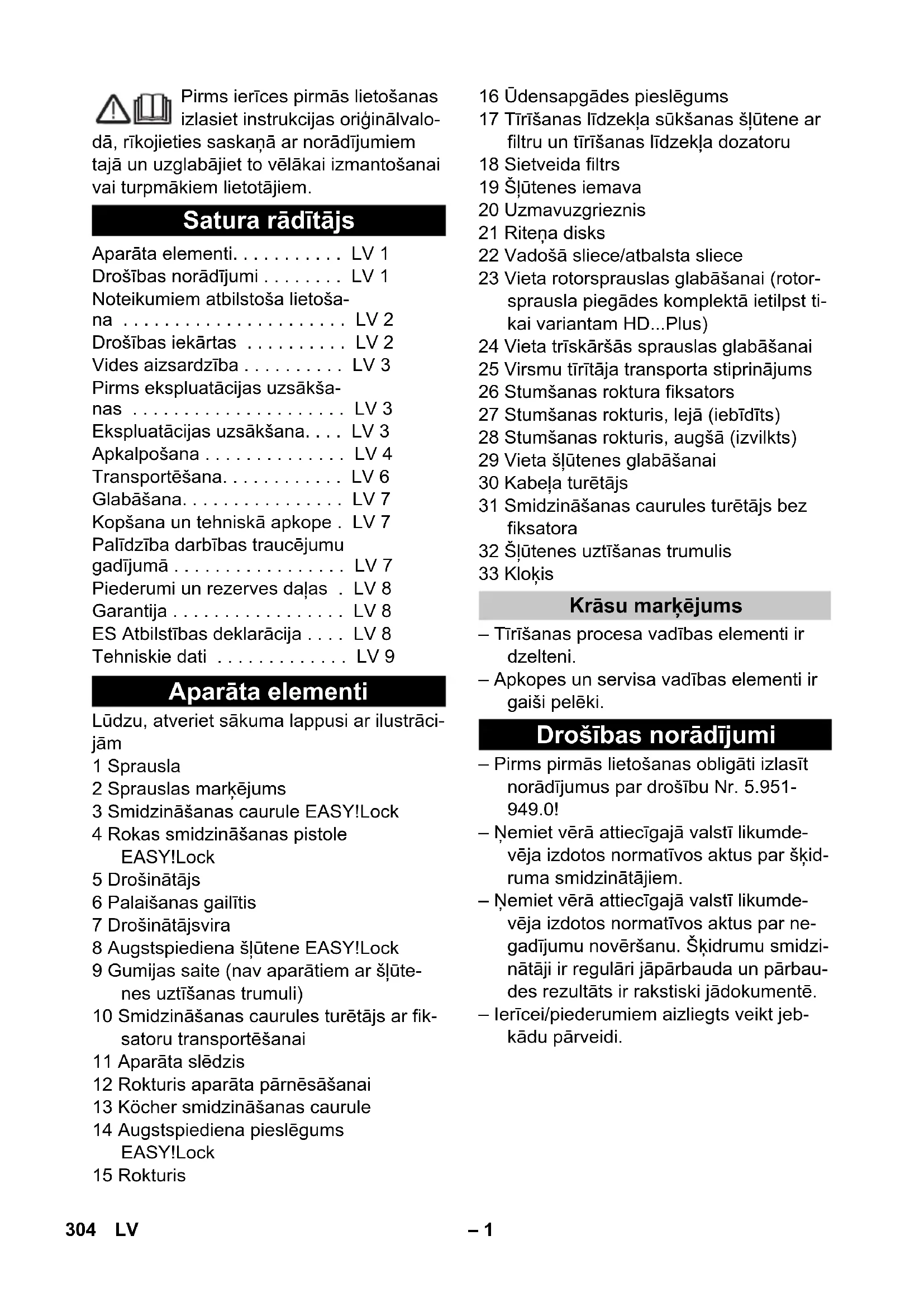

(CX) dB (A) 88 (92) 89 Mõõtmed ja kaalud Pikkus mm 380 Laius (CX) mm 360 (370) Kõrgus mm 930 Tüüpiline töömass (CX) kg 25,2 (27,5) 25,2 303ET– 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Lūdzu, atveriet sākuma lappusi ar ilustrāci- jām 1 Sprausla 2 Sprauslas marķējums 3 Smidzināšanas caurule EASY!Lock 4 Rokas smidzināšanas pistole EASY!Lock 5 Drošinātājs 6 Palaišanas gailītis 7 Drošinātājsvira 8 Augstspiediena šļūtene EASY!Lock 9 Gumijas saite (nav aparātiem ar šļūte- nes uztīšanas trumuli) 10 Smidzināšanas caurules turētājs ar fik- satoru transportēšanai 11 Aparāta slēdzis 12 Rokturis aparāta pārnēsāšanai 13 Köcher smidzināšanas caurule 14 Augstspiediena pieslēgums EASY!Lock 15 Rokturis 16 Ūdensapgādes pieslēgums 17 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru un tīrīšanas līdzekļa dozatoru 18 Sietveida filtrs 19 Šļūtenes iemava 20 Uzmavuzgrieznis 21 Riteņa disks 22 Vadošā sliece/atbalsta sliece 23 Vieta rotorsprauslas glabāšanai (rotor- sprausla piegādes komplektā ietilpst ti- kai variantam HD...Plus) 24 Vieta trīskāršās sprauslas glabāšanai 25 Virsmu tīrītāja transporta stiprinājums 26 Stumšanas roktura fiksators 27 Stumšanas rokturis, lejā (iebīdīts) 28 Stumšanas rokturis, augšā (izvilkts) 29 Vieta šļūtenes glabāšanai 30 Kabeļa turētājs 31 Smidzināšanas caurules turētājs bez fiksatora 32 Šļūtenes uztīšanas trumulis 33 Kloķis – Tīrīšanas procesa vadības elementi ir dzelteni. – Apkopes un servisa vadības elementi ir gaiši pelēki. – Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951- 949.0! – Ņemiet vērā attiecīgajā valstī likumde- vēja izdotos normatīvos aktus par šķid- ruma smidzinātājiem. – Ņemiet vērā attiecīgajā valstī likumde- vēja izdotos normatīvos aktus par ne- gadījumu novēršanu. Šķidrumu smidzi- nātāji ir regulāri jāpārbauda un pārbau- des rezultāts ir rakstiski jādokumentē. – Ierīcei/piederumiem aizliegts veikt jeb- kādu pārveidi. Satura rādītājs Aparāta elementi. . . . . . . . . . . LV 1 Drošības norādījumi . . . . . . . . LV 1 Noteikumiem atbilstoša lietoša- na . . . . . . . . . . . . . . . . . . . . . . LV 2 Drošības iekārtas . . . . . . . . . . LV 2 Vides aizsardzība . . . . . . . . . . LV 3 Pirms ekspluatācijas uzsākša- nas . . . . . . . . . . . . . . . . . . . . . LV 3 Ekspluatācijas uzsākšana. . . . LV 3 Apkalpošana . . . . . . . . . . . . . . LV 4 Transportēšana. . . . . . . . . . . . LV 6 Glabāšana. . . . . . . . . . . . . . . . LV 7 Kopšana un tehniskā apkope . LV 7 Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . LV 7 Piederumi un rezerves daļas . LV 8 Garantija . . . . . . . . . . . . . . . . . LV 8 ES Atbilstības deklarācija . . . . LV 8 Tehniskie dati . . . . . . . . . . . . . LV 9 Aparāta elementi Krāsu marķējums Drošības norādījumi 304 LV– 2 BĪSTAMI Norāde par tieši draudošām briesmām, ku- ras izraisa smagas traumas vai nāvi.

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi. 몇 UZMANĪBU Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Ne- vērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. Saskaņā ar spēkā esošajiem no- teikumiem aparātu nedrīkst izman- tot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots fir- mas KÄRCHER sistēmas dalītājs vai kā al- ternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA. Ūdens, kurš ir plūdis cauri sistēmas dalītā- jam, vairs nav uzskatāms par dzeramo ūdeni. Izmantojiet šo augstspiediena tīrīšanas aparātu tikai – tīrīšanai ar zemspiediena strūklu un tīrī- šanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tī- rīšanai), – tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai). Noturīgu netīrumu tīrīšanai mēs iesakām izmantot rotorsprauslu (piegādes komplek- tā ietilpst tikai variantam HD...Plus). Ūdens kvalitātes prasības:

Kā augstspiediena šķidrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrī tu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības. Drošības ierīces kalpo lietotāja aizsardzī- bai un tās nedrīkst ignorēt vai apiet to dar- bību. Ja rokas smidzināšanas pistoles mēlīte tiek atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs ne- tiek izsmidzināta. Pavelkot mēlīti, sūknis at- kal ieslēdzas. Riska pakāpes Simboli uz aparāta Noteikumiem atbilstoša lietošana pH vērtība 6,5...9,5 strāvas vadītspēja * Tīra ūdens va- dītspēja +1200 μS/cm nosēdināmās vielas ** < 0,5 mg/l filtrējamās vielas *** < 50 mg/l ogļūdeņraži < 20 mg/l hlorīdi < 300 mg/l Sulfāti < 240 mg/l kalcijs < 200 mg/l kopējā ūdens cietība < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) dzelzs < 0,5 mg/l mangāns < 0,05 mg/l varš < 2 mg/l Aktīvais hlors < 0,3 mg/l bez nepatīkamas smakas

• kopā maksimāli 2000 μS/cm ** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min *** neattiecas uz abrazīvām vielām Drošības iekārtas Spiediena relejs 305LV– 3 Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to neparei- zas izmantošanas vai neatbilstošas utilizā- cijas gadījumā, var radīt potenciālu apdrau- dējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzī- ves atkritumiem. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Nostipriniet riteņu diskus. Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu. Uzmontējiet sprauslu smidzināšanas caurulei (marķējums augšā uz regulē- šanas gredzena) un savienojumu pie- velciet ar roku (EASY!Lock). Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savieno- jumu pievelciet ar roku (EASY!Lock). Atbrīvojiet bīdāmā roktura fiksatoru. Izvelciet stumšanas rokturi līdz galam uz āru. Augstspiediena šļūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievel- ciet ar roku (EASY!Lock). Ievietojiet un nofiksējiet kloķi šļūtenes uztīšanas trumuļa vārpstā. Augstspiediena šļūteni pirms uztīšanas izlikt taisni. Griežot kloķi, vienmērīgi uztiniet augst- spiediena šļūteni uz trumuļa. Griešanas virzienu izvēlieties tā, lai augstspiedie- na šļūtene netiktu pārlocīta. Augstspiediena šļūteni savienojiet ar rokas smidzināšanas pistoli un savieno- jumu pievelciet ar roku (EASY!Lock).

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevaino- jamā stāvoklī. Ja to stāvoklis nav apmieri- nošs, tad ierīci izmantot nav atļauts. 몇 BĪSTAMI Elektriskās strāvas trieciena risks. – Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aiz- liegts izmantot neatvienojamu savieno- jumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla. – Izmantotā pagarinātā ja kabeļa spraudnim un savienojumam jābūt ūdensdrošiem. – Izmantojiet pagarinātāja kabeli ar pie- tiekošu šķērsgriezumu (skatiet "Tehnis- kos datus") un notiniet to pilnībā no ka- beļa trumuļa. Vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizme- tiet iepakojumu kopā ar māj- saimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik- ta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pār- strādāt un izmantot atkārtoti. Ba- terijas, eļļa un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tā- dēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību. Pirms ekspluatācijas uzsākšanas Pierīču montāža

Aparātiem bez šļūtenes uztīšanas trumuļa: Aparātiem ar šļūtenes uztīšanas trumuli: Ekspluatācijas uzsākšana Elektropadeve 306 LV– 4 Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos. Notiniet tīkla kabeli un novietojiet uz grī- das. Iespraudiet kontaktdakšu kontakligzdā.

Ievērojiet ūdensapgādes uzņēmuma izstrā- dātos noteikumus. Saskaņā ar spēkā esošajiem no- teikumiem aparātu nedrīkst izman- tot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots fir- mas KÄRCHER sistēmas dalītājs vai kā al- ternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA. Ūdens, kurš ir plūdis cauri sistēmas dalītā- jam, vairs nav uzskatāms par dzeramo ūdeni. 몇 UZMANĪBU Sistēmas atdalītāju vienmēr piesl ēdziet ūdensapgādes sistēmai, nevis ierīcei. Pieslēguma lielumus skatīt tehniskajos da- tos. Padeves šļūteni (minimālais garums 7,5 m, minimālais diametrs 1/2'') pieslē- dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā- nam). Norādījums: Padeves šļūtene nav iekļauta piegādes komplektā. Attaisiet ūdens padeves krānu. Sūkšanas šļūteni ar filtru (pasūtījuma Nr. 4.440-238.0) pieskrūvējiet ūdens pieslēgvietai. Aparāta atgaisošana: Noskrūvējiet sprauslu no smidzināša- nas caurules. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus. Vajadzības gadījumā darbiniet aparātu 10 sekundes, tad izslēdziet aparāta slē- dzi. Atkārtojiet darbību vairākkārt. Izslēdziet aparātu un uzskrūvējiet atpa- kaļ sprauslu. BĪSTAMI Sprādzienbīstamība! Neizsmidziniet degošus šķidrumus. Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro at- tiecīgie drošības noteikumi. Savainošanās risks! Strādājot ar ierīci, ro- kas smidzināšanas pistoli un smidzināša- nas cauruli turiet ar abām rokām. Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laik ā nedrīkst saķīlēt. Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu. Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikša- nas pie ierīces pabīdiet rokas smidzināša- nas pistoles drošinātāju uz priekšu. 몇 UZMANĪBU Motorus tīriet tikai vietās, kur ir pieejams at- bilstošs eļļas uztvērējs (apkārtējās vides aizsardzība). Rokas smidzināšanas pistoles atvērša- na: nospiežot drošinātājsviru un palai- šanas sviru. Rokas smidzināšanas pistoles aizvēr- šana: atlaižot vaļā drošinātājsviru un palaišanas sviru. Aparātu var darbināt vertikālā vai horizon- tālā stāvoklī. Norādījums: Ierīce ir aprīkota ar manometrisko slēdzi. Motors ieslēdzas tikai tad, kad rokas smi- dzināšanas pistole ir atvērta. Ierīce ar šļūtenes uztīšanas trumuli: Augstspiediena šļūteni pilnībā notiniet no šļūtenes uztīšanas trumuļa. Aparāta slēdzi pārslēdziet uz „I“. Atbloķējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ. Atveriet rokas smidzinātājpistoli. Ūdensapgāde Pieslēgšana ūdensvadam Ūdens sūknēšana no atklātām tvertnēm Apkalpošana Rokas smidzināšanas pistoles atvēršana/aizvēršana Darbs ar augstspiedienu 307LV– 5 Izslēdziet rokas smidzinātājpistoli. Pagrieziet sprauslas korpusu, līdz vaja- dzīgais simbols sakrīt ar marķējumu:

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. Ievērojiet tīrīšanas līdzekļiem pie- vienotos dozēšanas ieteikumu un norādīju- mus. Lai sargātu apkārtējo vidi, lietojiet tīrī- šanas līdzekļus taupīgi. Ievērojiet uz tīrīšanas līdzekļiem dotos dro- šības norādījumus. Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrī- šanas līdzekļu informatīvās lapas. Izvikt tīrīšanas līdzekļa sūkšanas šļūteni. Tīrīšanas līdzekļa filtram noregulējiet tī- rīšanas līdzekļa šķīduma sūkšanas daudzumu. Tīrīšanas līdzekļa sūkšanas šļūteni ie- kariet tvertnē ar tīrīšanas līdzekļa šķī- dumu. Iestatiet sprauslu uz "CHEM". Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ļaujiet tam iedarbo- ties (neļaujiet izžūt). Izšķīdušos netīrumus noskalojiet ar augstspiediena strūklu. Pēc darba tīrīšanas līdzekļa filtra iesūca- mo daudzumu iestatiet uz maksimumu. Iedarbiniet aparātu un ļaujiet tam minūti skaloties. Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas. Nodrošiniet rokas smidzināšanas pisto- li, pabīdot drošinātāju uz priekšu. Norādījums: Izslēdzot aparātu, ūdens spiediens paze- minās par apm. 70%. Tādējādi samazinās rokas smidzināšanas pistoles nospiešanai nepieciešamais spēks un pagarinās aparā- ta kalpošanas laiks. Pēc pārtraukuma: Atbloķējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ. Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas. Aizslēgt ūdens padevi. Atveriet rokas smidzinātājpistoli. Ieslēdziet sūkni ar ierīces slēdzi un ļau- jiet darboties 5-10 sekundes. Izslēdziet rokas smidzinātājpistoli. Pārslēgt aparāta slēdzi „0/OFF“. Kontaktdakšu no kontaktligzdas atvie- not tikai ar sausām rokām. Noņemt ūdens pieslēgumu. Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena. Nodrošiniet rokas smidzināšanas pisto- li, pabīdot drošinātāju uz priekšu. Ievietojiet smidzināšanas cauruli ar ro- kas smidzināšanas pistoli Köcher smi- dzināšanas caurulē un nofiksējiet smi- dzināšanas caurules turētājā. Aptiniet pieslēguma kabeli ap kabeļu tu- rētāju. Uztiniet augstspiediena šļūteni, pārka- riet pāri šļūtenes glabāšanas vietai un nofiksējiet ar gumijas saiti. vai Uztiniet augstspiediena šļūteni uz šļūte- nes uztīšanas trumuļa. Atlociet kloķa rokturi. Nostipriniet kontaktdakšu ar uzmontēto aptveri. Nospiediet stumšanas roktura fiksatoru un iebīdiet stumšanas rokturi. Strūklas veida izvēle Augstspiediena apaļā strūkla (0°) īpaši noturīgu netīrumu tī- rīšanai Zemspiediena plakanā strūkla (CHEM) tīrīšanai ar tīrīšanas lī- dzekli vai ar mazu spiedienu Augstspiediena plakanā strūk- la (25°) plašu netīro virsmu tīrī- šanai Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā Ieteicamā tīrīšanas metode Darba pārtraukšana Aparāta izslēgšana Aparāta uzglabāšana 308 LV– 6

Sals sabojā ierīci, ja ūdens nav pilnībā iz- laists. Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai. Izlaist ūdeni. Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu. Norādījums: Izmantojiet automašīnām paredzēto stan- darta antifrīzu uz glikola bāzes. Ievērojiet antifrīza ražotāja lietošanas norā- dījumus. Ierīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši. 몇 UZMANĪBU Savainošanās un bojājumu risks! Trans- portējot ņemiet vērā aparāta svaru.

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem. Lai aparātu pārvietotu lielākos attālu- mos, velciet to aiz stumрanas roktura sev līdzi. Lai aparātu pārnestu, turiet to aiz roktu- riem. Kāpjot pa kāpnēm, velciet aparātu pa- kāpienu pa pakāpienam uz augšu. Va- došās slieces pasargā korpusu no bojā- jumiem. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Uzspraudiet virsmu tīrītāja pieslēgum- cauruli uz augstspiediena tīrītāja tapas. Par apm. 1 apgriezienu uzskrūvējiet uz- vamuzgriezni. Pie aparāta nešanai paredzētā roktura piestipriniet celšanas iekārtu. BĪSTAMI Savainojumu risks krītoša aparāta gadījumā. – Ievērojiet vietējos negad ījumu novērša- nas noteikumus un drošības norādīju- mus. – Ikreiz pirms transportēšanas ar celtni pārbaudiet, vai nešanai paredzētajam rokturim nav bojājumu. – Ikreiz pirms transportēšanas ar celtni pārbaudiet, vai cēlējmehānismiem nav bojājumu. – Paceliet aparātu, turot to tikai aiz neša- nai paredzētā roktura. – Neizmantojiet piekabināšanas ķēdes. – Nodrošiniet celšanas iekārtu pret nejau- šu atkabināšanos no kravas. – Pirms transportēšanas ar celtni noņe- miet smidzināšanas cauruli ar rokas smidzināšanas pistoli, sprauslas, virs- mas tīrītāju un citus un nenostiprinātos priekšmetus. – Celšanas laikā nepārvietojiet uz aparā- ta priekšmetus. – Aparātu ar celtni drīkst transportēt tikai personas, kuras ir izgājušas instruktāžu par celtņa vadīšanu. – Nestāviet zem kravas. – Sekojiet, lai celtņa bīstamajā zonā ne- uzturētos personas. – Neatstājiet aparātu iekārtu celtnī bez uzraudzības. Aizsardzība pret aizsalšanu Ja nav iespējama uzglabāšana no sala aizsargātā vietā: Transportēšana Virsmu tīrītāja transporta stiprinājums Transportēšana ar celtni Drošības norādījumi pārkraušanai ar pacēlāja palīdzību 309LV– 7 몇 UZMANĪBU Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vērā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās. BĪSTAMI Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kon- taktdakšu. Jūs varat vienoties ar savu tirgotāju par re- gulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu. Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bo- jāts pieslēguma kabelis nekavējoties jā- nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal- pojumus. Pārbaudīt augstspiediena šļūteni uz bo- jājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augst- spiediena šļūteni. Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spē- cīgāka nehermētiskuma gadījumā sazi- nāties ar klientu dienestu. Iztīrīt ūdens pieslēguma sietu. Tīrīt tīrīšanas līdzekļa sūkšanas šļūte- nes filtru. Aparāta apkopi uzticiet klientu servisam. Noskrūvējiet uzmavuzgriezni. Izvelciet šļūtenes iemavu ar sietu. No ārpuses notīriet sietiņu un to noska- lojiet. Norādījums: Šļūtenes iemavas sešstūri iestatiet atbilsto- ši pieslēgšanai aparātā. Ievietojiet šļūtenes iemavu ar sietu un pievelciet uzmavuzgriezni. BĪSTAMI Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. – Pirms jebkuriem aparā ta apkopes dar- biem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu. – Elektrisko sastāvdaļu pārbaudi vai re- montu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests. – Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādīju- ma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu. Pārbaudiet, vai pieslēguma kabelis nav bojāts. Pārbaudiet tīkla spriegumu. Ja aparāts ir pārkarsis: Aparāta slēdzi pārslēgt uz „0“. Ļaujiet aparātam atdzist vismaz 15 mi- nūtes. Aparāta slēdzi pārslēdziet uz „1“. Elektriska bojājuma gadījumā sazinie- ties ar klientu apkalpošanas dienestu. Iestatiet sprauslu uz "Augstspiediens". Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). Iztīriet ūdens pieslēguma sietu. Pārbaudīt ūdens padevi (skatīt "Tehnie- skie dati"). Iztīriet sprauslu. Nomainiet sprauslu. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu. 3 ūdens pilieni minūtē ir pieļaujami un tie var izplūst pa aparāta apakšu. Ja ierīce ir stipri neblīva, informēt klien- tu servisu. Glabāšana Kopšana un tehniskā apkope Tehniskā inspekcija/tehniskās apkopes līgums Pirms katras ekspluatācijas Ik nedēļu Ik pēc 500 darba stundām, vismaz reizi gadā Iztīrīt ūdens pieslēguma sietu Palīdzība darbības traucējumu gadījumā Aparāts nestrādā Aparāts nerada spiedienu Nehermētisks sūknis 310 LV– 8 Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu. Tīrīšanas līdzekļa filtra iesūcamo dau- dzumu iestatiet uz minimumu. Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu. Iestatiet sprauslu uz "CHEM". Palieliniet tīrīšanas līdzekļa filtra iesū- camo daudzumu. Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šļūteni ar filtru. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu. Izmantot tikai oriģinālos piederumus un ori- ģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespēja- mos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pir- kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klien- tu apkalpošanas dienestā. Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Apakšā parakstījušās personas rīkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma. Par dokumentāciju sastādīšanu atbildīgā persona: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2016/03/01 Sūknis klab Netiek iesūkts tīrīšanas līdzeklis Piederumi un rezerves daļas Garantija ES Atbilstības deklarācija Produkts: Augstspiediena tīrīšanas aparāts Tips: 1.520-xxx Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2014/30/ES 2000/14/EK Piemērotās harmonizētās normas: EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/ 13 CX EN 61000–3–11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/ 17 CX, HD 6/13 C, HD 6/13 CX Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skanas intensitates līmenis dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C Izmērītais: 86 Garantētais: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Izmērītais: 89 Garantētais: 92 HD 5/15 CX Izmērītais: 87 Garantētais: 90 CEO Head of Approbation 311LV– 9 Tehniskie dati Tips HD 5/12 C HD 5/12 C HD 5/12 C HD 5/12 CX HD 5/12 CX HD 5/12 CX EU GB CH Elektrības pieslēgums Spriegums V 230 230...240 230 Strāvas veids Hz 1~ 50 Pieslēguma jauda kW 2,5 2,5 2,2 Tīkla drošinātājs (kūstošais, Char. C) A 16 13 10 Aizsardzība -- IPX5 Pagarinātāja kabelis 30 m mm

2,5 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/min 12 Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 Pievadāmā ūdens spiediens (maks.) MPa 1 Tehniskie dati attiecībā uz jaudu Ūdens darba spiediens (ar standarta sprauslu) MPa 12 12 11,5 Standarta sprauslas lielums -- 035 035 038 Maks. darba pārspiediens MPa 17,5 17,5 17,1 Ūdens patēriņš l/min 8,3 Tīrīšanas līdzekļa sūknēšana I/h 0...25 Rokas smidzinātājpistoles atsitiena spēks (maks.) N 21,3 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lielums m/s

3,6 Nenoteiktība K m/s

0,9 Skaņas spiediena līmenis L

(CX) dB(A) 72 (75) Nenoteiktība K

dB(A) 3 Skaņas jaudas līmenis L

Elektrības pieslēgums Spriegums V 240 220 230 Strāvas veids Hz 1~ 50 1~60 1~50 Pieslēguma jauda kW 2,2 2,4 2,6 Tīkla drošinātājs (kūstošais, Char. C) A 10 15 13 16 Aizsardzība -- IPX5 Pagarinātāja kabelis 30 m mm

2,5 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/min 12 Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 Pievadāmā ūdens spiediens (maks.) MPa 1 Tehniskie dati attiecībā uz jaudu Ūdens darba spiediens (ar stan- darta sprauslu) MPa 11,5 12 13 Standarta sprauslas lielums -- 038 036 034 Maks. darba pārspiediens MPa 17,1 18 17,5 Ūdens patēriņš l/min 8,3 Tīrīšanas līdzekļa sūknēšana I/h 0...25 Rokas smidzinātājpistoles atsitie- na spēks (maks.) N 21,3 22,2 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lielums m/s

3,6 4,2 3,6 Nenoteiktība K m/s

0,9 Skaņas spiediena līmenis L

dB(A) 3 Skaņas jaudas līmenis L

Elektrības pieslēgums Spriegums V 230 220 230 Strāvas veids Hz 1~ 50 1~60 1~ 50 Pieslēguma jauda kW 2,8 3,0 3,0 2,9 Tīkla drošinātājs (kūstošais, Char. C) A161516 Aizsardzība -- IPX5 Pagarinātāja kabelis 30 m mm

2,5 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/min 12 13 Sūkšanas augstums no atklā- tās tvertnes (20°C) m 0,5 Pievadāmā ūdens spiediens (maks.) MPa 1 Tehniskie dati attiecībā uz jaudu Ūdens darba spiediens ar stan- darta sprauslu (CX) MPa 15 (15) 17 (17) 16,5 (16,5) 13 (13) Standarta sprauslas lielums -- 032 027 030 038 Maks. darba pārspiediens MPa 20 19 Ūdens patēriņš l/min 8,3 8,1 8,0 9,8 Tīrīšanas līdzekļa sūknēšana I/h 0...25 Rokas smidzinātājpistoles atsi- tiena spēks (maks.) N 23,8 25,4 26,6 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lie- lums m/s

2,4 4,1 Nenoteiktība K m/s

dB(A) 3 Skaņas jaudas līmenis L

Elektrības pieslēgums Spriegums V 220 230...240 220 Strāvas veids Hz 1~50 1~ 60 Pieslēguma jauda kW 2,9 2,9 2,8 Tīkla drošinātājs (kūstošais, Char. C) A16131513 Aizsardzība -- IPX5 Pagarinātāja kabelis 30 m mm

2,5 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/min 13 Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 Pievadāmā ūdens spiediens (maks.) MPa 1 Tehniskie dati attiecībā uz jaudu Ūdens darba spiediens (ar stan- darta sprauslu) MPa 13 12,5 Standarta sprauslas lielums -- 038 042 043 Maks. darba pārspiediens MPa 19 18 Ūdens patēriņš l/min 9,8 10,0 Tīrīšanas līdzekļa sūknēšana I/h 0...25 Rokas smidzinātājpistoles atsi- tiena spēks (maks.) N 26,6 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lielums Plaukstas-rokas vibrācijas lie- lums m/s

4,1 3,7 Nenoteiktība K m/s

0,9 Skaņas spiediena līmenis L

(CX) dB(A) 72 (75) 73 Nenoteiktība K

dB(A) 3 Skaņas jaudas līmenis L
