UniversalGardenTidy - Pūta BOSCH - Bezmaksas lietošanas instrukcija

Produkta tips	Lapu pūtējs/sūcējs
Zīmols	BOSCH
Modelis	UniversalGardenTidy
Barošana	Elektrisks ar vadu (230 V ~ 50 Hz)
Nominālā jauda	1800 W
Maksimālais gaisa ātrums	165 līdz 285 km/h
Maksimālais tilpuma plūsmas ātrums	160 l/s
Sasmalcināšanas attiecība	12:1
Savākšanas tvertnes tilpums	45 L
Svars (pūtēja režīms)	3,4 kg
Svars (sūcēja režīms)	4,7 kg
Darbības režīmi	Pūtējs un sūcējs
Ātruma regulēšana	Mainīgs (ripa)
Skaņas spiediena līmenis	86 dB(A)
Skaņas jaudas līmenis	98 dB(A)
Vibrācijas vērtība (ah)	< 2,5 m/s²
Aizsardzības klase	II (dubultā izolācija)
Iekļautie piederumi	Uzgalis, pārsegs, sūkšanas šļūtene (3 daļas), 45 L tvertne, siksna, regulējams rokturis
Drošība	Aizsardzība pret pārslodzi, motora apturēšana, ieteicams diferenciāļa automāts
Apkope	Tīrīt ventilatoru pēc lietošanas, neiegremdēt, izmantot mitru drānu

Bieži uzdotie jautājumi - UniversalGardenTidy BOSCH

Kā pārslēgties starp pūtēja un sūcēja režīmu?

Lai pārslēgtos uz sūcēja režīmu, noņemiet uzgali un aizsargpārsegu, pēc tam uzstādiet sūkšanas šļūteni un savākšanas tvertni. Pūtēja režīmā uzstādiet uzgali un pārsegu. Pirms jebkādas režīma maiņas vienmēr atvienojiet ierīci no elektrotīkla.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet, vai visi elementi ir pareizi uzstādīti (uzgalis vai šļūtene+tvertne). Pārbaudiet kontaktligzdu un pagarinātāju. Ja problēma turpinās, ļaujiet motoram atdzist (aizsardzība pret pārslodzi) vai sazinieties ar BOSCH klientu apkalpošanas dienestu.

Kā regulēt gaisa plūsmas ātrumu?

Pagrieziet ieslēgšanas/izslēgšanas slēdzi pulksteņrādītāja virzienā, lai palielinātu ātrumu, un pretējā virzienā, lai samazinātu. Ātrums ir nepārtraukti maināms.

Kādi drošības pasākumi man jāievēro?

Lietojiet aizsargbrilles un dzirdes aizsardzību. Ievērojiet drošu 3 m attālumu no cilvēkiem un dzīvniekiem. Nelietot lietū. Pirms ierīces pieskaršanās pagaidiet, līdz ventilators pilnībā apstājas.

Kā tīrīt ierīci pēc lietošanas?

Atvienojiet kontaktdakšu. Notīriet ventilatoru un apkārtējo zonu ar mitru drānu. Neaplejiet ar ūdeni un neiegremdējiet. Notīriet savākšanas tvertni ar mitru drānu.

Kāda ir savākšanas tvertnes ietilpība?

Savākšanas tvertnes ietilpība ir 45 litri. Sasmalcināšanas attiecība ir 12:1, kas samazina atkritumu apjomu.

Kādus atkritumu veidus var sūkt?

Ierīce ir paredzēta nokaltušu lapu, zāles un mazu dārza atkritumu sūkšanai. Sūkt šķidrumus, zarus, kas biezāki par 5 mm, akmeņus, stiklu, plastmasu vai audumus nedrīkst.

Kā uzglabāt ierīci?

Uzglabājiet to sausā un drošā vietā, bērniem nepieejamā vietā. Nenovietojiet uz tā citus priekšmetus. Ja iespējams, atstājiet piederumus samontētus.

Kur atrast rezerves daļas?

Pasūtiet oriģinālās BOSCH daļas tiešsaistes veikalā www.bosch-pt.fr vai sazinieties ar pēcpārdošanas servisu pa tālruni 0811360122 (Francija). Vienmēr izmantojiet oriģinālās daļas.

Ko darīt pārmērīgas vibrācijas vai neparasta trokšņa gadījumā?

Nekavējoties izslēdziet ierīci un atvienojiet to. Pārbaudiet, vai ventilators nav aizsērējis vai bojāts. Notīriet apkārtējo zonu. Ja problēma turpinās, sazinieties ar BOSCH klientu apkalpošanas dienestu.

LIETOŠANAS INSTRUKCIJA UniversalGardenTidy BOSCH

Uzmanību! Rūpīgi izlasi tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.

Uz izstrādājuma attēloto simbolu skaidrojums

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

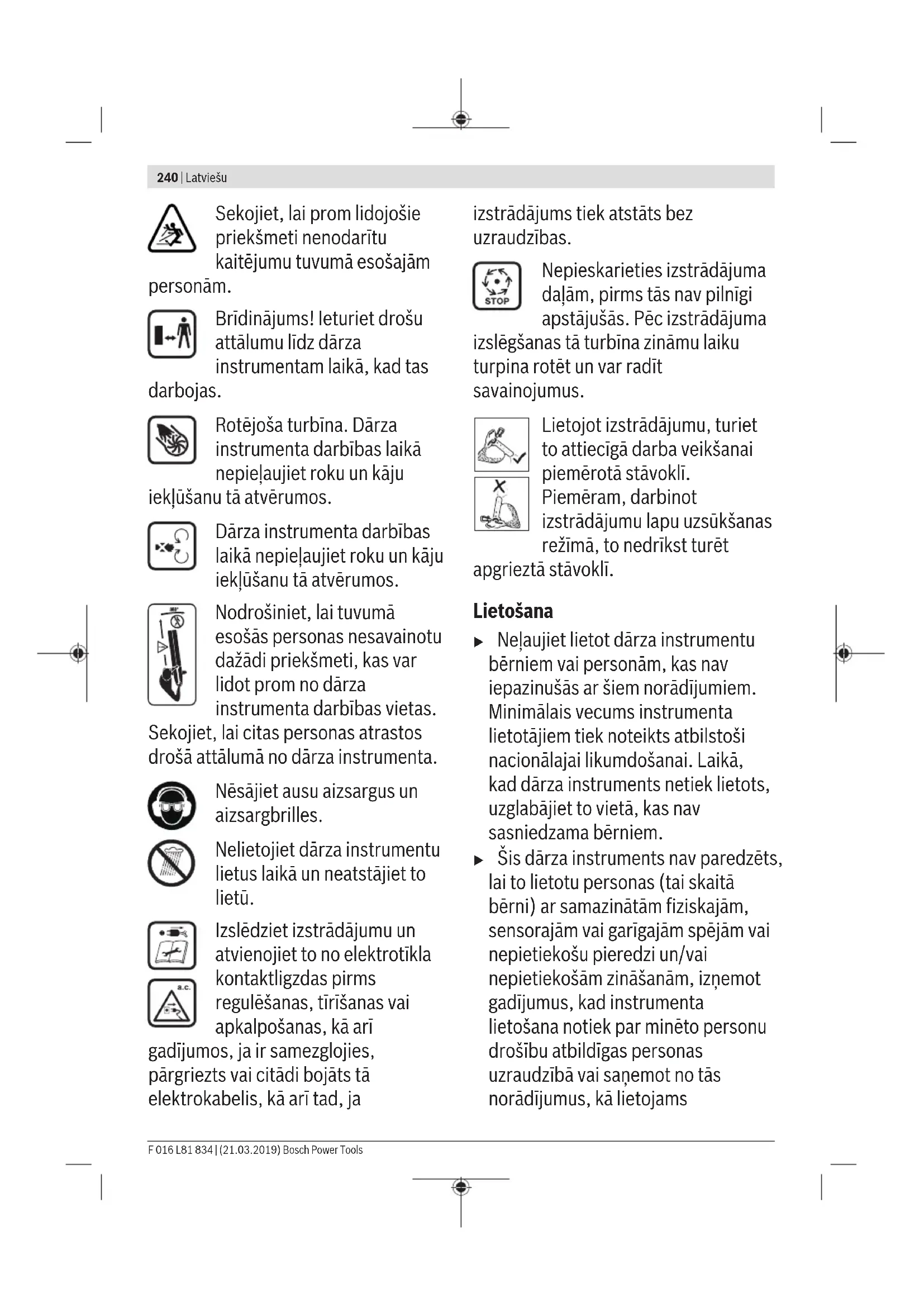

Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajiem.

Brīdinājums! Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas strādā.

Rotējoša turbīna. Dārza instrumenta darbības laikā nepieļaujiet roku un kāju tā atverumos.

Dārza instrumenta darbības laikā nepieļaujiet roku un kāju ieķeršanu tā atverumos.

Nodrošiniet, lai tuvumā esošās personas nesavainotos no dažādiem priekšmetiem, kas var lidot prom no dārza instrumenta darbības vietas.

Sekojiet, lai citas personas atrastos drošā attālumā no dārza instrumenta.

Nēsājiet ausu aizsargus un aizsargbrilles.

Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū.

Izstrādājums tiek atstāts bez uzraudzības.

Nepieskarieties izstrādājuma daļām, pirms tās nav pilnīgi apstājušās. Pēc izstrādājuma

Izslēgšanas laikā turbīna zināmu laiku turpina rotēt un var radīt savainojumus.

Lietojot izstrādājumu, turiet to attiecīgai darba veikšanai piemērotā stāvoklī. Piemēram, darbinot izstrādājumu lapu uzsūkšanas režīmā, to nedrīkst turēt

apgrieztā stāvoklī.

Lietošana

Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem.

Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar samazinātām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekamu pieredzi un/vai nepietiekamām zināšanām, izņemot gadījumus, kad instrumenta lietošana notiek par minēto personu drošību atbildīgās personas uzraudzībā vai saņemot no tās norādījumus, kā lietojams

instruments. Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nespēlētos ar dārza instrumentu.

Nekad nelietojiet izstrādājumu, ja darba vietas tiešā tuvumā atrodas citas personas, īpaši bērni, vai mājdzīvnieki. Instrumenta lietotājs nes atbildību par kaitējumu, kas darbības rezultātā tiek nodarīts citai personai vai viņa īpašumam. Dārza instrumenta darbības laikā neļaujiet citām personām vai mājdzīvniekiem pienākt darba vietai tuvāk par 3 metriem. Dārza instrumenta lietotājs nes atbildību par kaitējumiem, kas darba vietas robežās var tikt nodarīti citām personām. Lietojiet dārza instrumentu tikai diennakts gaišajā laikā vai ar labu mākslīgo apgaismojumu. Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. Nelietojiet izstrādājumu sliktos laika apstākļos un jo īpaši negaisa laikā. Lietojot šo izstrādājumu, nodrošiniet, lai ķermeņa augšējā daļa un rokas vienmēr būtu nosegtas ar izturīgu apģērbu. Lietojot šo izstrādājumu, nēsājiet vaļējus gumijas apavus vai sandales. Vienmēr nēsājiet stabilus apavus un garas bikses (attēli C un L).

▷ Sekojiet, lai brīvi plandošs apģērbs netiktu ievilkts gaisa iesūkšanas atverē, jo tas var izraisīt savainojumu. ▷ Sekojiet, lai gari mati būtu nostiprināti un netiktu ievilkti gaisa iesūkšanas atverē, jo tas var izraisīt savainojumu. Lietojiet izstrādājumu vienīgi tad, ja tam ir pievienota sprausla vai uzsūkšanas caurule. Pirms darba rūpīgi pārbaudiet apstrādājamo platību un atbrīvojiet to no stieplēm un citiem traucējošiem priekšmetiem. - Ik reizi pirms lietošanas pārbaudiet, vai nav bojāts instrumenta elektrokabelis vai pagarinātājkabelis, un vajadzības gadījumā tos nomainiet. Sargājiet elektrokabeli un pagarinātājkabeli no karstuma, eļļas un saskaršanās ar asām malām. - Sekojiet, lai elektrokabelis vienmēr stieptos prom no izstrādājuma virzienā uz aizmuguri. Nelietojiet izstrādājumu, ja ir bojātas tā aizsargierīces un pārsegi, kā arī, ja uz tā nav nostiprinātas paredzētās drošības ierīces, piemēram, savācējsoma. Nodrošiniet, lai izstrādājuma lietošanas laikā uz tā būtu nostiprināti visi kopā ar izstrādājumu piegādātie rokturi un aizsargierīces. Nekādā gadījumā nemēģiniet lietot nepilnīgi samontētu vai bez

ražotājfirmas atļaujas modificētu izstrādājumu.

Strādājot ar izstrādājumu, vienmēr ieņemiet stabilu ķermeņa stāvokli un saglabājiet līdzsvaru. Darba laikā paturiet uzmanības lokā situāciju darba vietas tuvumā un visus faktorus, kas varētu radīt bīstamu situāciju, jo lapu aizpūšanas vai uzsūkšanas laikā izstrādājuma darbība var nebūt dzirdama. Izvairieties ieņemt nedabisku vai nestabilu ķermeņa stāvokli un vienmēr centieties saglabāt līdzsvaru. Strādājot slīpumā, ieņemiet stabilu ķermeņa stāvokli. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. Uzturiet tīras ventilācijas atveres. Neaizpūtiet gružus un kritušās lapas tuvumā esošo personu virzienā. Nepārnēsājiet izstrādājumu, turot aiz elektrokabeļa. Darba laikā ieteicams lietot masku elpošanas ceļu aizsardzībai. Nepieskarieties izstrādājuma daļām, pirms tās nav pilnīgi apstājušās. Pēc izstrādājuma izslēgšanas tā turbīna zināmu laiku turpina rotēt un var radīt savainojumus. Atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā.

Nesankcionētas izmaiņas var

nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim.

Lapu uzsūkšanas režīma izstrādājumā var tikt iesūkti arī citi objekti, ne tikai kritušas lapas un dārza atkritumi, ko paredz norādītais pielietojums. Neiesūciet izstrādājumā cietus objektus, piemēram, lielus zarus, stikla lauskas, metāla priekšmetus un akmeņus. Ja ir bojāta turbīna vai lapu pūtēja korpuss (skaidas, plaisas, ierobes), pieaug savainojumu rašanās risks, ko izraisa prom mesti svešķermeņi. Ja ir bojāts lapu pūtēja korpuss, konsultējieties, piezvanot pa Bosch karsto tālruni. - Retos gadījumos (piemēram, ilgstoši lietojot izstrādājumu karstos, sausos apstākļos) turbīnas veidotajā vakuumā var veidoties elektrostatiskais lādiņš, kas var izpausties kā elektrostatiska izlāde, pieskaroties izstrādājumam.

- vienmēr, kad izstrādājums tiek atstāts bez uzraudzības - laikā, kad tiek veikta izstrādājuma pārbaude, likvidēts nosprostojums vai arī notiek citi darbi - pēc izstrādājuma sadursmes ar svešķermeņiem. Šādā gadījumā

jāpārbauda, vai izstrādājumam nav radušies bojājumi, un vajadzības gadījumā jāveic remonts

• ja izstrādājums ir sācis neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda)

Pievienošana elektrotīklam

Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz dārza instrumenta marķējuma plāksnītes. - Šo instrumentu ieteicams pievienot pie elektrotīkla kontaktligzdas, kas ir aprīkota ar 30 mA noplūdes strāvas aizsargreleju. Lietojiet kopā ar šo izstrādājumu vai izmantojiet nomaiņai tikai tādus elektrotīkla kabeļus, kas atbilst ražotāja norādītajiem datiem. Lai veiktu vajadzīgo nomaiņu, griezieties servisa centrā. Nepieskarieties elektrokabeļa kontaktdakšai ar mitrām rokām. Nepieļaujiet transporta līdzekļu pārvietošanos pāri instrumenta elektrokabelim un pagarinātājkabelim, nesaspiediet un nestiepiet kabeļus, jo šādā apiešanās tos var sabojāt. Sargājiet kabeļus no karstuma, eļļas un asām malām. ▶ Pagarinātājkabelim jābūt veidotam ūdensdrošā izpildījumā, un tā vadu šķērsgriezuma laukumam jāatbilst lietošanas pamācībā norādītajai vērtībai. Kabeļu savienojums nedrīkst atrasties ūdenī.

Elektrodrošība

• Izstrādājuma motors tiek aizsargāts! Izstrādājuma motors ir apgādāts ar aizsardzību pret pārslodzi. Ja motors pārtrauc darboties, pirms izstrādājuma atkārtotas palaišanas nogaidiet dažas minūtes, līdz motors ir atdzisis. Nekavējoties atvienojiet kontaktdakšu no elektrotīkla kontaktligzdas, ja elektrokabelis darba laikā tiek bojāts. NEPIESKARIETIES BOJĀTAJAM ELEKTROKABELIM, PIRMS TĀ KONTAKTDAKŠA NAV ATVIENOTA NO ELEKTROTĪKLA.

Drošības apsvērumu dēļ šis elektroinstruments ir apgādāts ar aizsargizolāciju, tāpēc to var lietot bez aizsargzemējuma. Instruments darbojas no sprieguma 230 V AC, 50 Hz valstīs, kas nav EK dalībvalstis, šis spriegums var būt arī 220 V vai 240 V). Izmantojiet darbam tikai lietošanai atļautus pagarinātājkabeļus. Sīkāku informāciju varat saņemt pilnvarotā klientu apkalpošanas iestādē.

Lai paaugstinātu drošību, lietojiet noplūdes strāvas aizsargreleju (RCD) ar maksimālo nostrādes strāvu 30 mA. Šis noplūdes strāvas aizsargrelejs ik reizi pirms darba ir jāpārbauda.

Nepietuviniet elektrokabeli un pagarinātājkabeli kustīgajām daļām un nepieļaujiet kabeļa bojājumu rašanos, lai novērstu tā pieskaršanos elektrovadošajām daļām.

Kabeļa savienojošajām daļām (kontaktdakšai un kontaktligzdai) jābūt sausām, un tās nedrīkst novietot uz zemes.

Regulāri pārbaudiet, vai instrumenta elektrokabelim un pagarinātājkabelim nav novērojamas bojājumu pazīmes, un lietojiet kabeļus tikai tad, ja tie ir nevainojamā stāvoklī.

Ja instrumenta elektrokabelis ir bojāts, nepieciešamo remontu drīkst veikt tikai pilnvarota remonta darbnīca. Lietojiet tikai piemērotus pagarinātājkabeļus.

Izmantojiet tikai pagarinātājkabeli, vadus un kabeļa uztīšanas spoli, kas atbilst standartam EN 61242 / IEC 61242 vai IEC 60884-2-7.

Ja kopā ar dārza instrumentu vēlaties izmantot pagarinātājkabeli, tā vadu šķērsgriezuma laukumam jābūt šādam:

- vadu šķērsgriezuma laukumam jābūt 1,25 mm² vai 1,5 mm² - Maksimālais kabeļu garums ir 30 m pagarinātājkabelim un 60 m kabeļiem uz uztīšanas spoles ar noplūdes strāvas aizsargreleju FI

Norāde: Izmantojamajam pagarinātājkabelim jābūt apgādātam ar aizsargzemējuma vadu, kas ļautu dārza instrumenta aizsargzemējuma ķēdi caur kontaktdakšu savienot ar elektroapgādes sistēmas aizsargzemējuma ķēdi, kā norādīts elektrodrošības noteikumos. Šaubu gadījumā konsultējieties ar kvalificētu elektriķi vai griezieties tuvākajā Bosch pilnvarotā remonta darbnīcā.

IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu izmantošana var būt

bīstama. Pagarinātājkabelim, kontaktdakšai un savienotājiem jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām.

Norāde par izstrādājumiem, kas nav iegādāti Lielbritānijā

UZMANĪBU! Drošības apsvērumu dēļ dārza instrumenta kontaktdakšu nepieciešams mehāniski sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa savienojošajiem elementiem jābūt nodrošinātiem pret ūdens šļakatām, tiem jābūt pagatavotiem no gumijas vai pārklātiem ar gumiju.

Pagarinātājkabelis jāizmanto kopā ar īpašu pretstiepes stiprinājumu.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.

Simbols Nozīme

Paredzētais pielietojums

Izstrādājums ir paredzēts kritušo lapu un citu dārza atkritumu, piemēram, zāles atgriezumu, savākšanai ar gaisa plūsmu un uzsūkšanai mājas tuvumā dārzā.

Izstrādājumu nedrīkst lietot dārza atkritumu sasmalcināšanai.

Izstrādājuma izmantošana citā režīmā un citādā veidā, nekā tas ir skaidri un nepārprotami norādīts, var būt bīstama.

Šāda neatļauta izstrādājuma izmantošana var radīt savainojumus.

Attēlotās sastāvdaļas (attēls A)

Attēloto sastāvdaļu numerācija atbilst numuriem grafiskajās lapās sniegtajos izstrādājuma attēlos.

(1) Ieslēdzējs gaisa plūsmas ātruma regulators (2) Motora bloks (3) Stiprinājuma skrūve aizsargpārsegam vai uzsūkšanas caurulei (4) Aizsargpārsegs (lapu aizpūšanas režīmā) (5) Rokturis uz uzsūkšanas caurules (lapu uzsūkšanas režīmā) (6) Skrūve roktura iestatīšanai (7) Uzsūkšanas caurule (lapu uzsūkšanas režīmā) (8) Āķi pārnēsāšanas jostai (9) Josta pārnēsāšanai (10) Savācējsoma (lapu uzsūkšanas režīmā) (11) Taustiņš sprauslas vai savācējsomas atbrīvošanai (12) Sprausla (lapu aizpūšanas režīmā) (13) Cilpa pārnēsāšanas jostai

Tehniskie dati

3600HB10..

Lapu aizpūtējs / dārza vakuumsūcējs UniversalGardenTidy

Izstrādājuma numurs	3 600 HB1 0..
Nominālā patērējamā jauda W 1800
Maks. gaisa plūsmas Ātrums km/h 165 - 285
Gaisa tilpuma plūsma, maks. l/s 160
Tilpuma samazinājums sasmalcinot 12:1
Savācējsomas ietilpība l 45
Svars (lapu aizpūsanas režimā) kg 3,4
Svars (lapu uzsqkšanas režimā) kg 4,7
Elektroaizsardzības klase	☐ / ☑

Sērijas numurs skatīt izstrādājuma marķējuma plāksnīti

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Nodrošiniet, lai lietošanas laikā darbam netraucētu kabelis. Lai ieslēgtu izstrādājumu, pagrieziet ieslēdzēju (1) pulksteņa rādītāju kustības virzienā, līdz atskan klikšķis. Gaisa plūsmas ātrums ir regulējams. Lai palielinātu gaisa plūsmas ātrumu, grieziet ieslēdzēju (1) pulksteņa rādītāju kustības virzienā.

Lai samazinātu gaisa plūsmas ātrumu, grieziet ieslēdzēju (1) pretēji pulksteņa rādītāju kustības virzienam.

Lai izslēgtu izstrādājumu, pagrieziet ieslēdzēju (1) tik tālu pretēji pulksteņa rādītāju kustības virzienam, līdz atskan klikšķis.

Pirms pārtraucat pievadīt izstrādājumam elektrotīkla spriegumu vai atvienojat tā kontaktdakšu no elektrotīkla kontaktligzdas, pagrieziet izstrādājuma ieslēdzēju (1) stāvoklī "O".

Demontāža (attēls E)

Pirms jebkura darba ar izstrādājumu atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas.

Nospiediet taustiņu (11) un noņemiet sprauslu (12).

Atskrūvējiet stiprinājuma skrūvi (3). Noņemiet aizsargpārsegu (4) un uzglabājiet to drošā vietā.

Lapu uzsūkšanas režīms

Montāža (attēli F un G)

Pirms jebkura darba ar izstrādājumu atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas.

Savienojiet kopā trīs uzsūkšanas caurules (7) daļas. Montāžas laikā ievērojiet piesardzību, raugieties, lai netiktu saspiesti pirksti.

Nostipriniet uzsūkšanas cauruli (7) uz motora bloka. Ievietojiet uzsūkšanas cauruli (7) virā uz motora bloka. Paceliet uzsūkšanas cauruli (7), lai izlīdzinātu to ar izstrādājuma korpusu, un tad nostipriniet uzsūkšanas cauruli ar stiprinājuma skrūvi (3), to līdz galam stingri pieskrūvējot, līdz ir sadzirdams klikšķis.

Nostipriniet savācējsomu (10) uz motora bloka un pievienojiet savācējsomas stiprinājumus āķiem uz uzsūkšanas caurules. Montāžas laikā ievērojiet piesardzību, raugieties, lai netiktu saspiesti pirksti.

Pārnēsāšanas jostas montāža (attēls H)

Nostipriniet pārnēsāšanas jostu (9) uz abiem āķiem (8), iekarinot tos pārnēsāšanas jostas cilpās (13). Novietojiet pārnēsāšanas jostu (9) tā, lai izstrādājums būtu viegli pārnēsājams un ērti vadāms.

Roktura montāža un iestatīšana (attēli I un J)

Lai nostiprinātu rokturi (5), uzbīdiet tā turētāju uz caurules, tad izbīdiet skrūvi (6) caur rokturi un stingri pieskrūvējiet. Lai rokturi iestatītu vēlamajā leņķī, atskrūvējiet skrūvi (6) un pārvietojiet rokturi augšup vai lejup, līdz tas ieņem vēlamo stāvokli, un tad no jauna stingri pieskrūvējiet skrūvi (6).

Darbs ar izstrādājumu (attēli K, L un M)

Nodrošiniet, lai lietošanas laikā darbam netraucētu kabelis. Iestipriniet kabeli turētāja papildroktura sānos. (attēls K) Lai ieslēgtu izstrādājumu, pagrieziet tā ieslēdzēju (1) pulksteņa rādītāju kustības virzienā, līdz atskan klikšķis. Gaisa plūsmas ātrums ir regulējams. Lai palielinātu gaisa plūsmas ātrumu, grieziet ieslēdzēju (1) pulksteņa rādītāju kustības virzienā.

Lai samazinātu gaisa plūsmas ātrumu, grieziet ieslēdzēju (1) pretēji pulksteņa rādītāju kustības virzienam.

Lai izslēgtu izstrādājumu, pagrieziet tā ieslēdzēju (1) tik tālu pretēji pulksteņa rādītāju kustības virzienam, līdz atskan klikšķis.

Pirms pārtraucat pievadīt izstrādājumam elektrotīkla spriegumu vai atvienojat tā kontaktdakšu no elektrotīkla kontaktligzdas, pagrieziet izstrādājuma ieslēdzēju (1) stāvoklī "0".

Vērsiet izstrādājumu uz objektiem, kurus vēlaties iesūkt. Ja pie tam nepārvietojas / netiek iesūkts neviens priekšmets, palieliniet gaisa plūsmas ātrumu.

Demontāža (attēli N un O)

Pirms jebkura darba ar izstrādājumu atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas.

Lai iztukšotu savācējsomu (10), nospiediet taustiņu (11) un noņemiet savācējsomu (10). Atvienojiet savācējsomas stiprinājumus no uzsūkšanas šļūtenes (7). Vajadzības gadījumā atveriet aizdari un iztukšojiet savācējsomu (10).

Veicot demontāžu, nospiediet taustiņu (11) un noņemiet savācējsomu (10). Atvienojiet savācējsomas stiprinājumus

no uzsūkšanas šļūtenes (7). Demontāžas laikā sargieties, lai netiktu saspiesti pirksti.

Atskrūvējiet stiprinājuma skrūvi (3). Noņemiet uzsūkšanas cauruli (7) un uzglabājiet to drošā vietā.

Norādījumi darbam

Darba laikā vienmēr turiet sprauslu / uzsūkšanas cauruli vērstu zemes virzienā.

Neizmantojiet izstrādājumu karstu, ugunsnedrošu vai sprādzienbīstamu materiālu savākšanai ar gaisa plūsmu.

Izstrādājums ir paredzēts vienīgi krītošo lapu un citu dārza atkritumu uzsūkšanai.

Pirms izstrādājuma lietošanas pārbaudiet, vai apstrādājamajā platībā neatrodas nelielas dzīvas radības un cieti priekšmeti.

Neiesūciet izstrādājumā šķidrumus, plastmasas maisiņus, kārbas, egļu skujas, zarus, kuru diametrs pārsniedz 5 mm, lupatas, papīra salvetes un veļas knagus.

Motors sāk darboties vienīgi tad, ja ir pievienotas šādas sastāvdaļas:

- lapu uzsūkšanas režīmā: uzsūkšanas caurule un savācējsoma

- lapu aizpūšanas režīmā: sprausla un aizsargpārsegs

Kļūmju uzmeklēšana

Pazime lespējamais cēlonis Novērsana
Izstrādājums nedarbojas	Nav pareizi samontētas sastāvdalas skatīt sadalu „Montāža“.
	Elektrotíkla nav sprieguma Pārbaudiet elektrotíku un ieslēdziet spriegumu.
	Ir bojātica kontaktligzda Izmantojiet citukontaktligzdu.
	Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet to, ja kabelis ir bojāts.
	Ir pārdedzis drošinātājs Nomainiet drošinātāju.
	Ir nostrādājusi motora aizsardziba Nogaidiet, lidz motors atdziest, un pārbaudiet, vai nav nosprostota turbina.
Izstrādājums darbojas ar pārtraukumiem	Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet to, ja kabelis ir bojāts.
	Ir bojāti izstrādājuma iekšejie savienojumi Griezieties kclientu apkalpošanas uzŋēmumā.
	Ir bojāts ieslēdžëjs Griezieties kclientu apkalpošanas uzŋēmumā.
	Ir nostrādājusi motora aizsardziba Nogaidiet, lidz motors atdziest, un pārbaudiet, vai nav nosprostota turbina.
Izstrādājums stipri vibrē un/vai trokšno	Izstrādājums ir bojāts vai nosprostojies Pārbaudiet, vai turbinas apvidus nav piesārnots, un vajadzibas gadijumā to iztīriet. Ja nav panākams problemas risinājums, griezieties kclientu apkalpošanas uzŋēmumā.
Izstrādājums neveic aizpūšanu vai uzsūkšanu	Ir nosprostota sprausla vai uzsqkšanas caurule Likvidejiet nosprostojumu sprausla vai uzsqkšanas caurule.

Pazīme Iespējamais cēlonis Novēršana

Sprauslu vai uzsukšanas cauruli nav iespëjams pievienot därza instrumentam	Därza instruments ir nepareizi samontëts skatīt sadalu „Montăža".
Ir samazināta uzsukšanas spëja	Ir piepildijusies savacëjsoma Iztuksojiet savacëjsomu.
	Ir nosprostota savacëjsomas savienojoša iscaurule	Likvidējiet nosprostoju mu savacëjsomas savienojoša išcaurule. Pärbaudiet, vai turbinas apvidus nav piesärnots, un vajadžibas gadijumā to iztiriet.
	Ir nosprostota turbina vai iestredzis turbinas rats. Iztiriet turbu un turbinas ratu. Skatīt sadalu „Apkalpošana".
Uzsukšanas caurulē ir dzirdama pikstoša skaṇa	Ir nosprostota turbina vai iestredzis turbinas rats. Iztiriet turbu un turbinas ratu. Skatīt sadalu „Apkalpošana".
Därza instruments neveido gaisa plūsmu	Ir nosprostota turbina Izslēdziei izstrādājumu un likvidējiet nosprostoju mu (uzvelciet aizsargcimdu).
Nefunkcione gaisa plūsmas ātruma regulëšana	Ir bojata kāda no sastāvdaḥm Griezieties clientu apkalpošanas uzëmumā.

Apkalpošana un apkope

Apkalpošana, tīrīšana un uzglabāšana (attēli P un Q)

Pirms jebkura darba ar izstrādājumu atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas. Lai varētu strādāt droši un efektīvi, uzturiet izstrādājumu tīru.

Lai nodrošinātu optimālu lietošanu, ik reizi pēc izstrādājuma lietošanas iztīriet ventilatoru un notīriet virsmas tā tuvumā.

Lai varētu strādāt droši un efektīvi, uzturiet tīru izstrādājumu un jo īpaši tā ventilācijas atveres.

Veiciet izstrādājuma un tā savācējsomas tīrīšanu ar mitru audumu.

Neapsmidziniet izstrādājumu ar ūdeni.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie dārza instrumenti, to piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos izstrādājumus sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
