NAUDOJIMO INSTRUKCIJA GAS 15 Professional BOSCH

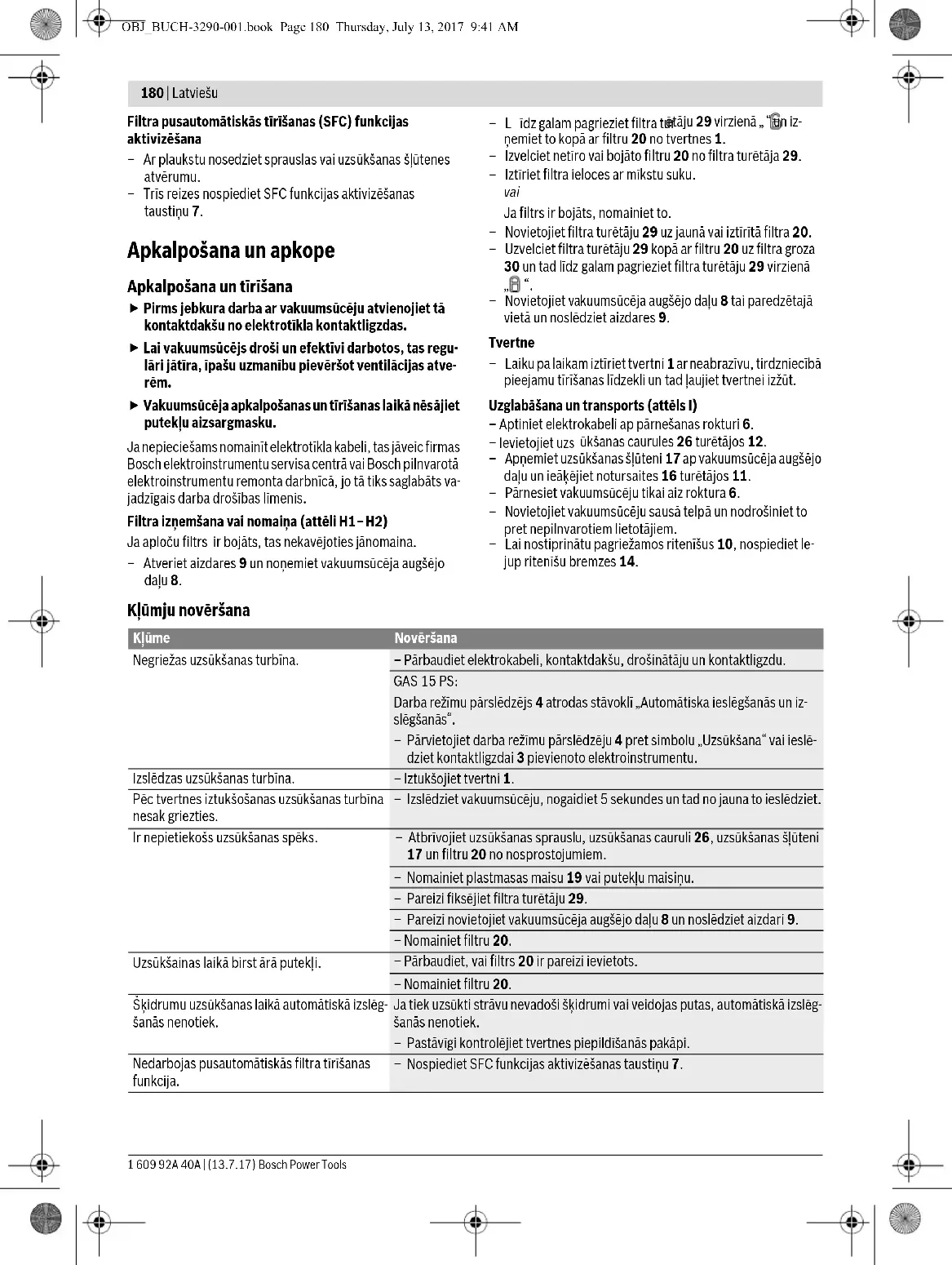

–Novietojiet vakuumsūcēja augšējo daļu 8 tai paredzētajā vietā un noslēdziet aizdares 9. Tvertne – Laiku pa laikam iztīriet tvertni 1 ar neabrazīvu, tirdzniecībā pieejamu tīrīšanas līdzekli un tad ļaujiet tvertnei izžūt. Uzglabāšana un transports (attēls I) – Aptiniet elektrokabeli ap pārnešanas rokturi 6. – Ievietojiet uzs ūkšanas caurules 26 turētājos 12. –Apņemiet uzsūkšanas šļūteni 17 ap vakuumsūcēja augšējo daļu un ieāķējiet notursaites 16 turētājos 11. –Pārnesiet vakuumsūcēju tikai aiz roktura 6. –Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotiem lietotājiem. – Lai nostiprinātu pagriežamos ritenīšus 10, nospiediet le- jup ritenīšu bremzes 14. Kļūmju novēršana Kļūme Novēršana Negriežas uzsūkšanas turbīna. – Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju un kontaktligzdu. GAS 15 PS: Darba režīmu pārslēdzējs 4 atrodas stāvoklī „Automātiska ieslēgšanās un iz- slēgšanās“. – Pārvietojiet darba režīmu pārslēdzēju 4 pret simbolu „Uzsūkšana“ vai ieslē- dziet kontaktligzdai 3 pievienoto elektroinstrumentu. Izslēdzas uzsūkšanas turbīna. – Iztukšojiet tvertni 1. Pēc tvertnes iztukšošanas uzsūkšanas turbīna nesak griezties. –Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet. Ir nepietiekošs uzsūkšanas spēks. –Atbrīvojiet uzsūkšanas sprauslu, uzsūkšanas cauruli 26, uzsūkšanas šļūteni 17 un filtru 20 no nosprostojumiem. – Nomainiet plastmasas maisu 19 vai putekļu maisiņu. –Pareizi fiksējiet filtra turētāju 29. – Pareizi novietojiet vakuumsūcēja augšējo daļu 8 un noslēdziet aizdari 9. – Nomainiet filtru 20. Uzsūkšainas laikā birst ārā putekļi. – Pārbaudiet, vai filtrs 20 ir pareizi ievietots. – Nomainiet filtru 20. Šķidrumu uzsūkšanas laikā automātiskā izslēg- šanās nenotiek. Ja tiek uzsūkti strāvu nevadoši šķidrumi vai veidojas putas, automātiskā izslēg- šanās nenotiek. –Pastāvīgi kontrolējiet tvertnes piepildīšanās pakāpi. Nedarbojas pusautomātiskās filtra tīrīšanas funkcija. – Nospiediet SFC funkcijas aktivizēšanas taustiņu 7. OBJ_BUCH-3290-001.book Page 180 Thursday, July 13, 2017 9:41 AMLietuviškai | 181 Bosch Power Tools 1 609 92A 40A | (13.7.17) Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz- strādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotais vakuumsūcējs, tā piederumi un iesaiņojuma mate- riāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet vakuumsūcēju sadzīves atkritumu tvert- nē! Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Perskaitykite visas šias saugos nuorodas ir rei- kalavimus. Jei nepaisysite žemiau pateiktų sau- gos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šią instrukciją. Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizi- nėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Priešin- gu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus. Prižiūrėkite vaikus. Taip bus užti- krinta, kad vaikai su siurbliu nežaistų. Nesiurbkite sveikatai kenksmingų medžiagų, pvz., buko, ąžuolo, uolienų ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis. Siurblį naudokite tik tada, jei gavote pakankamai informacijos apie jo nau- dojimą. Rūpestingai instruktavus sumažėja netinkamo nau- dojimo ir sužalojimų tikimybė. Siurblys skirtas sausoms medžia- goms siurbti, o naudojant tinkamas priemones – taip pat ir skysčiams siurbti. Į vidų patekęs skystis padidina elektros smūgio riziką. Nesiurbkite siurbliu degių ir sprogių skysčių, pavyz- džiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio spro- giose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti. Kištukinį lizdą naudokite tik naudoji- mo instrukcijoje nurodytu tikslu. Jei iš siurblio pradeda tekėti putos ir vanduo, siurblį nedelsdami išjunkite ir ištuštinkite baką. Priešingu atveju galite pažeisti siurblį. Saugokite siurblį nuo lietaus ir drė- gmės. Į siurblio viršutinę dalį patekęs van- duo padidina elektros smūgio riziką. Siurblį leidžiama laikyti tik patalpose. Reguliariai valykite plūdurą ir tikrinki- te, ar jis nepažeistas. Priešingu atveju gali sutrikti veikimas. Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės apsauginį jungi- klį. Naudojant nuotėkio srovės apsauginį jungiklį sumažėja elektros smūgio pavojus. Prijunkite siurblį prie tinkamai įžeminto maitinimo tin- klo. Kištukinis lizdas ir ilginamasis laidas turi būti su tvar- kingu įžeminimu. Kiekvieną kartą prieš pradėdami naudoti patikrinkite siurblį, laidą ir kištuką. Jei pastebite pažeidimų, siur- blio nenaudokite. Neardykite siurblio patys, dėl jo re- monto kreipkitės tik į kvalifikuotą specialistą. Remon- tuojant siurblį turi būti naudojamos tik originalios at- sarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų. Per laidą nepervažiuokite ir jo nesuspauskite. Netrau- kite už laido, norėdami iš kištukinio lizdo ištraukti kiš- tuką arba patraukti siurblį. Pažeisti laidai padidina elek- tros smūgio pavojų. Prieš atlikdami siurblio reguliavimo, technin ės priežiū- ros ar valymo darbus, keisdami papildomą įrangą ar statydami siurblį sandėliuoti, iš kištukinio lizdo ištrau- OBJ_BUCH-3290-001.book Page 181 Thursday, July 13, 2017 9:41 AM182 | Lietuviškai 1 609 92A 40A | (13.7.17) Bosch Power Tools kite kištuką. Ši atsargos priemonė padės išvengti netyči- nio siurblio paleidimo. Pasirūpinkite geru vėdinimu darbo vietoje. Siurblį turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima ga- rantuoti, jog siurblys išliks saugus naudoti. Prieš pradėdami naudoti patikrinkite, ar siurbimo žar- na yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių. Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pa- žeisti. Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis. Neplaukite siurblio tiesiai į jį nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasda- mi simbolius galėsite geriau ir saugiau naudotis siurbliu. Gaminio ir techninių duomenų aprašas Elektrinio įrankio paskirtis Siurblys yra skirtas nedegioms sausoms dulkėms ir nede- giems skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir ce- chuose. Siurblį naudokite tik tada, jei susipažinote su visomis jo funk- cijomis ir esate jį visiškai įvaldę arba buvote atitinkamai ins- truktuoti. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemos numerius. 1 Bakas 2 Žarnos tvirtinimo anga (siurbimo funkcija) 3 Kištukinis lizdas elektriniam įrankiui(GAS 15 PS) 4 Veikimo režimų perjungiklis(GAS 15 PS) 5 Įjungimo-išjungimo jungiklis(GAS 15) 6 Rankena prietaisui pernešti 7 SFC jungiklis 8 Siurblio viršutinė dalis 9 Siurblio viršutinės dalies užraktas Simboliai ir jų reikšmės Perskaitykite visas šias saugos nuoro- das ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asme- nis. Norėdami siurblį transportuoti ar pan. nekabinkite jo ant krano kablio. Siur- blys nėra skirtas transportuoti kranu. Iš- kyla sužalojimo ir pažeidimo pavojus. Ant siurblio nesisėskite, nelipkite ir nenaudokite jo vietoj kopėčių. Priešin- gu atveju siurblys gali apvirsti ir jį galite pažeisti. Iškyla susižalojimo pavojus. ATSARGIAI Simboliai ir jų reikšmės(GAS15) Išjungimas Siurbimas Nusėdusių dulkių siurbimas Simboliai ir jų reikšmės(GAS15PS) Paleisties ir stabdymo automatinis įtai- sas Dulkių nusiurbimas nuo veikiančių elektri- nių įrankių Siurblys automatiškai įsijungia ir su uždelsa vėl išsijungia Išjungimas Siurbimas Nusėdusių dulkių siurbimas Leidžiamoji prijungto elektrinio įrankio su- minė galia (priklausomai nuo šalies) OBJ_BUCH-3290-001.book Page 182 Thursday, July 13, 2017 9:41 AMLietuviškai | 183 Bosch Power Tools 1 609 92A 40A | (13.7.17) 10 Vairuojamasis ratukas 11 Siurbimo žarnos laikiklis 12 Laikiklis siurbimo vamzdžiams 13 Žarnos tvirtinimo anga (išpūtimo funkcija) 14 Vairuojamųjų ratukų stabdys 15 Įrankio mova(GAS 15 PS) 16 Siurbimo žarnos laikymo kilpa 17 Siurbiamoji žarna 18 Nusiurbimo alkūnė 19 Plastikinis maišelis / dulkių surinkimo maišelis* 20 Filtras 21 Filtras skysčiams 22 Antgalis tarpams siurbti 23 Guminis liežuvėlis 24 Šepečių juosta 25 Antgalis grindims siurbti 26 Siurbimo vamzdis 27 Mygtukas 28 Spaustuvai plastikiniam maišeliui pritvirtinti 29 Filtro laikiklis 30 Filtro krepšys 31 Papildoma oro anga *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69. Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 74 dB(A). Paklaida K=3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagal EN 60335-2-69:

Montavimas Prieš pradėdami bet kokius siurblio priežiūros ar re- monto darbus, iš kištukinio lizdo ištraukite kištuką. Siurbimo papildomos įrangos montavimas (žr. pav. A) Siurbimo žarna 17 yra su sąvaržų sistema, kuria galima pri- jungti siurbimo papildomą įrangą (nusiurbimo adapterį 14, lenktą antgalį 17). Įrankio movos montavimas (GAS 15 PS) – Įrankio movą 15 stumkite ant siurbimo žarnos 17, kol išgir- site, kad užsifiksavo abu siurbimo žarnos mygtukai 27. Skysčių ir sausų dulkių siurblys GAS 15 GAS 15 PS Gaminio numeris 3 601 JE5 0.. 3 601 JE5 1.. Nominali naudojamoji galia W11001100 Dažnis Hz 50/60 50/60 Bako talpa (bruto) l1515 Talpa neto (skystis) l88 Dulkių surinkimo maišelio tūris l88 Maks. išretinimas

Paleisties ir stabdymo automatinis įtaisas

• Išmatuota su Ø 35 mm ir 3 m ilgio siurbimo žarna Pateikti duomenys galioja tuo atveju, kai nominali įtampa [U] yra lygi 230 V. Esant mažesnei įtampai, o taip pat priklausomai nuo elektrinio įrankio mo- difikacijos šie duomenys gali skirtis nuo aukščiau pateiktųjų. Paleisties ir stabdymo automatinis įtaisas* Nominalioji átampa Maks. galia Min. galia

• Leidžiamoji prijungto elektrinio įrankio suminė galia (priklausomai nuo šalies) OBJ_BUCH-3290-001.book Page 183 Thursday, July 13, 2017 9:41 AM184 | Lietuviškai 1 609 92A 40A | (13.7.17) Bosch Power Tools –Norėdami nuimti, spauskite mygtukus 27 į vidų ir kons- trukcines dalis ištraukite vieną iš kitos. Antgalių ir vamzdžių montavimas – Nusiurbimo alkūnę 18 stumkite ant siurbimo žarnos 17, kol išgirsite, kad užsifiksavo abu siurbimo žarnos mygtukai 27. –Tada į nusiurbimo alkūnę 18 įstatykite pageidaujamą siur- bimo papildomą įrangą (antgalį grindims siurbti, antgalį tarpams siurbti, siurbimo vamzdį ir kt.). –Norėdami nuimti, spauskite mygtukus 27 į vidų ir kons- trukcines dalis ištraukite vieną iš kitos. Siurbiamosios žarnos montavimas Siurbimo funkcija (žr. pav. B1) –Siurbimo žarną 17 įstatykite į žarnos tvirtinimo angą 2 ir sukite ją pagal laikrodžio rodyklę iki atramos. Nuoroda: dėl dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė įkrova, kurią naudo- tojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplin- kos įtakos ir kūno jautrumo). Siurbiant smulkias dulkes ir sausas medžiagas Bosch visada rekomenduoja naudoti antistatinę siurbimo žarną (papildoma įranga). Išpūtimo funkcija (žr. pav. B2) Siurblyje įdiegta išpūtimo funkcija. Panaudoto oro ne- pūskite į patalpą. Išpūtimo funkciją naudokite tik su švaria žarna. Dulkės gali būti kenksmingos sveikatai. – Įjunkite siurblį ne mažiau kaip 5 s (GAS 15: įjungimo-išjun- gimo jungiklį 5 nustatykite į padėtį „On“; GAS 15 PS: veiki- mo režimų perjungiklį 4 nustatykite ties simboliu „Siurb- ti“), kad iš siurbimo žarnos 17 pašalintumėte nusėdusias dulkes. –Siurbimo žarną 17 sukite prieš laikrodžio rodyklę iki atra- mos ir ištraukite iš žarnos tvirtinimo angos 2. –Siurbimo žarną 17 įstatykite į žarnos tvirtinimo angą 13 ir sukite ją pagal laikrodžio rodyklę iki atramos. Plastikinio maišelio arba dulkių surinkimo maiše- lio įdėjimas ir išėmimas (Sausų dulkių siurbimas) (žr. pav. C1–C4) Norėdami siurbti sausas dulkes, į siurblį galite įdėti plastikinį maišelį 19 arba dulkių surinkimo maišelį (papildoma įran- ga).Tokiu būdu bus lengviau šalinti dulkes. Plastikinio maišelio įdėjimas – Atspauskite užraktus 9 ir nuimkite siurblio viršutinę dalį 8. –Plastikinį maišelį 19, pripildymo angą nukreipę į priekį, įdėkite į konteinerį 1 . Plastikinį maišelį po įsiurbimo anga pritvirtinkite spaustuvais 28. – Įsitikinkite, kad plastikinis maišelis 19 visiškai prigludęs prie konteinerio 1 vidinių sienelių. – Likusia plastikinio maišelio 19 dalimi apgaubkite konteine- rio 1 kraštą. –Vėl uždėkite siurblio viršutinę dalį 8 ir užspauskite užraktus 9. Plastikinio maišelio išė mimas ir uždarymas – Atspauskite užraktus 9 ir nuimkite siurblio viršutinę dalį 8. – Pilno plastikinio maišelio 19 kraštą traukite iš spaustuvų 28 atgal. – Plastikinį maišelį 19, kad nepažeistumėte, atsargiai išimki- te iš siurblio. Stebėkite, kad plastikinio maišelio nebrauktumėte per įsi- urbimo angą ar kitus aštrius daiktus. Dulkių surinkimo maišelio keitimas ir įdėjimas (pap. įranga) – Atspauskite užraktus 9 ir nuimkite siurblio viršutinę dalį 8. –Dulkių surinkimo maišelį 18 nuimkite nuo jungės traukda- mi atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. at- verskite dangtelį. Uždarą dulkių surinkimo maišelį išimkite iš siurblio. –Uždėkite naują dulkių surinkimo maišelį ant siurblio jun- gės. Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį yra prigludęs prie bako 1 vidinės sienelės. –Vėl uždėkite siurblio viršutinę dalį 8 ir užspauskite užraktus 9. Guminio liežuvėlio įdėjimas (Skysčių siurbimas) (žr. pav. D) –Specialiu įrankiu šepečių juostą 24 iškelkite iš antgalio grindims siurbti 25. – Guminius liežuvėlius 23 įstatykite į antgalį grindims siurbti 25. Nuoroda: Guminių liežuvėlių struktūrinė pusė turi būti nu- kreipta į išorę. Filtro skysčiams įdėjimas (Skysčių siurbimas) (žr. pav. E1–E2) – Atspauskite užraktus 9 ir nuimkite siurblio viršutinę dalį 8. – Filtro laikiklį 29 iki atramos sukite sukimo kryptimi „ “ ir filtro laikiklį kartu su filtru 20 išimkite iš konteinerio 1. –Filtrą skysčiams 21 užmaukite ant filtro korpuso 30. –Vėl uždėkite siurblio viršutinę dalį 8 ir užspauskite užraktus 9. Naudojimas Paruošimas naudoti Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurody- tais duomenimis. Prašome išsiaiškinti apie jūsų šalyje galiojančias direk- tyvas ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis. Sprogioje aplinkoje siurblį naudoti draudžiama. Kad tausotumėte energiją, siurblį įjunkite tik tada, kai naudo- site. Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio vir- šutinės dalies 8 visada nuvyniokite visą siurbimo žarną 17. OBJ_BUCH-3290-001.book Page 184 Thursday, July 13, 2017 9:41 AMLietuviškai | 185 Bosch Power Tools 1 609 92A 40A | (13.7.17) Sausų dulkių siurbimas Nusėdusių dulkių siurbimas GAS 15: –Norėdami siurblį įjungti, įjungimo-išjungimo jun- giklį 5 nustatykite į padėtį „On“. –Norėdami siurblį išjungti, įjungimo-išjungimo jun- giklį 5 nustatykite į padėtį „Off“. GAS 15 PS: –Norėdami siurblį įjungti, veikimo režimų perjungi- klį 4 nustatykite ties simboliu „Siurbti“. –Norėdami siurblį išjungti, veikimo režimų perjun- giklį 4 nustatykite ties simboliu „Išjungti“. Dulkių nusiurbimas nuo veikiančių elektrinių įrankių (tik GAS 15 PS) (žr. pav. F) Jei panaudotas oras išleidžiamas atgal į patalpą, tai tu- ri b ūti pakankama patalpos ventiliacijos norma (L). Lai- kykitės atitinkamų nacionalinių direktyvų. Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu 3. Prie jo galite prijungti išorinį elektrinį įrankį. Nevir- šykite maksimalios leidžiamos prijungto elektrinio įrankio su- minės galios. –Primontuokite įrankio movą 15 (žr. „Įrankio movos montavimas“, 183 psl.). – Nusiurbimo adapterį 14 įstatykite į elektrinio įrankio nusi- urbimo atvamzdį. Nuoroda: Dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą 31, esančią ant įrankio movos 15. Tik tada be problemų galės veikti pusiau au- tomatinė filtro valymo sistema (SFC). Tuo tikslu sukite žiedą, dengiantį papildomą oro angą 31, kol anga pasidarys maksimali. –Norėdami įjungti siurblio paleidimo ir su- stabdymo automatinį įtaisą, veikimo reži- mų perjungikl į 4 nustatykite ties simboliu „Paleidimo ir sustabdymo automatinis įtai- sas“. –Norėdami įjungti siurblį, įjunkite prie kištukinio lizdo 3 pri- jungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai. –Norėdami nusiurbimą baigti, išjunkite elektrinį įrankį. Kad iš siurbimo žarnos būtų susiurbtos likusios dulkės, pa- leisties ir stabdymo automatinis įtaisas iki 6 sekundžių dar veikia iš inercijos. –Norėdami siurblį išjungti, veikimo režimų perjun- giklį 4 nustatykite ties simboliu „Išjungti“. Skysčių siurbimas Nesiurbkite siurbliu degių ir sprogių skysčių, pavyz- džiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų ir degančių dulkių. Nenaudokite siurblio spro- giose patalpose. Dulkės, garai ir skysčiai gali užsidegti ir sprogti. Siurblį draudžiama naudoti kaip vandens siurblį. Siur- blys yra skirtas oro ir vandens mišiniui susiurbti. Prieš pradėdami bet kokius siurblio priežiūros ar re- monto darbus, iš kištukinio lizdo ištraukite kištuką. – Prieš siurbdami skysčius išimkite plastikinį maišelį 19 arba dulkių surinkimo maišelį ir ištuštinkite konteinerį 1. Nuoroda: Kad būtų lengviau šalinti atliekas, siurbdami van- dens ir kietų medžiagų mišinius naudokite filtrą skysčiams 21, kuris atskiria skystį nuo kietų medžiagų. –Filtrą skysčiams įstatykite į konteinerį (žr. „Filtro skys- čiams įdėjimas“, 184 psl.). –Guminį liežuvėlį įstatykite į antgalį grindims siurbti (žr. „Gu- minio liežuv ėlio įdėjimas“, 184 psl.). Siurblys yra su plūduru. Kai pasiekiamas maksimalus pripildy- mo aukštis, siurbimas sustabdomas. –Veikimo režimų perjungiklį 4 nustatykite ties simboliu „Iš- jungti“ (GAS 15 PS) arba įjungimo-išjungimo jungiklį 5 ties „Off“ (GAS 15) . – Ištuštinkite konteinerį 1. Kad po skysčių siurbimo išvengtumėte pelėsių susidarymo: – Nukelkite siurblio viršutinę dalį 8 ir palikite, kad gerai iš- džiūtų. – Išimkite filtrą skysčiams 21 ir jį taip pat palikite, kad gerai išdžiūtų. Pusiau automatinis filtro valymas (žr. pav. G) Vėliausiai tada, kai nebepakanka siurbimo našumo, reikia įjungti filtro valymo funkciją. Filtro valymo dažnumas priklauso nuo dulkių rūšies ir kiekio. Reguliariai atliekant šią funkciją išlaikomas maksimalus našu- mas. Esant įjungtam pusiau automatiniam filtro valymui (SFC), grįžtantis oro srautas nuvalo ant filtro briaunų nusėdusias dul- kes. SFC filtro valymo paleidimas – Delnu uždenkite antgalio arba siurbimo žarnos angą. – 3 kartus paspauskite SFC jungiklį 7. Priežiūra ir servisas Priežiūra ir valymas Prieš pradėdami bet kokius siurblio priežiūros ar re- monto darbus, iš kištukinio lizdo ištraukite kištuką. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs. Atlikdami siurblio techninės priežiūros ir valymo dar- bus, dėvėkite respiratorių. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek- trinių įrankių remonto dirbtuvėse. Filtro išėmimas ir keitimas (žr. pav. H1–H2) Pažeistą klostytą filtrą nedelsdami pakeiskite. – Atspauskite užraktus 9 ir nuimkite siurblio viršutinę dalį 8. – Filtro laikiklį 29 iki atramos sukite sukimo kryptimi „ “ ir filtro laikiklį kartu su filtru 20 išimkite iš konteinerio 1. – Užterštą ir pažeistą filtrą 20 ištraukite iš filtro laikiklio 29. OBJ_BUCH-3290-001.book Page 185 Thursday, July 13, 2017 9:41 AM186 | Lietuviškai 1 609 92A 40A | (13.7.17) Bosch Power Tools – Filtro briaunas nuvalykite minkštu šepečiu. arba Pažeistą filtrą pakeiskite. – Filtro laikiklį 29 uždėkite ant išvalyto arba naujo filtro 20. – Filtro laikiklį 29 kartu su filtru 20 užmaukite ant filtro kor- puso 30 ir sukite filtro laikiklį 29 iki atramos sukimo krypti- mi „ “. –Vėl uždėkite siurblio viršutinę dalį 8 ir užspauskite užraktus 9. Bakas –Baką 1 retkarčiais išvalykite įprastu, neabrazyviniu valikliu ir palikite išdžiūti. Sandėliavimas ir transportavimas (žr. pav. I) – Maitinimo laidą apvyniokite apie rankeną prietaisui nešti 6. – Siurbimo vamzdžius 26 įstatykite į laikiklius 12. – Siurbimo žarną 17 apsukite apie siurblio viršutinę dalį, o laikymo kilpą 16 užkabinkite už laikiklio 11. –Siurblį neškite tik už rankenos 6. –Siurblį pastatykite sausoje patalpoje ir apsaugokite, kad juo nesinaudotų pašaliniai. –Norėdami užfiksuoti vairuojamuosius ratukus 10, pa- spauskite vairuojamųjų ratukų stabdį 14. Gedimų šalinimas Klientų aptarnavimo skyrius ir naudotojų konsul- tavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Šalinimas Siurblys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Nemeskite siurblių į buitinių atliekų konteinerius! Galimi pakeitimai. Gedimas Pašalinimas Neįsijungia siurbimo turbina. – Patikrinkite maitinimo laidą, kištuką, saugiklį ir kištukinį lizdą. GAS 15 PS: Veikimo režimų perjungiklis 4 nustatytas ties „Paleisties ir stabdymo automati- niu įtaisu“. –Veikimo režimų perjungiklį 4 nustatykite ties simboliu „Siurbimas“ arba įjun- kite prie lizdo 3 prijungtą elektrinį įrankį. Išsijungia siurbimo turbina. –Ištuštinkite baką 1. Ištuštinus rezervuarą siurbimo turbina neįsijun- gia. –Siurblį išjunkite ir 5 sekundes palaukite, po 5 sekundžių vėl įjunkite. Silpnėja siurbimo jėga. – Pašalinkite kamščius iš siurbimo antgalių, siurbimo vamzdžių 26, siurbimo žarnos 17 ir filtro 20. – Pakeiskite plastikinį maišelį 19 arba dulkių surinkimo maišelį. – Tinkamai užfiksuokite filtro laikiklį 29. –Tinkamai uždėkite siurblio viršutinę dalį 8 ir užspauskite užraktus 9. – Pakeiskite filtrą 20. Siurbiant prasiskverbia dulkės – Patikrinkite, ar filtras 20 tinkamai įstatytas. – Pakeiskite filtrą 20. Neįsijungia automatinis išjungimo įtaisas (siur- biant skysčius). Siurbiant nelaidžius skysčius ir susidarant putoms automatinis išjungimo įtai- sas neveikia. – Nuolat tikrinkite pripildymo lygį. Neveikia filtro valymas. –Paspauskite SFC jungiklį 7. OBJ_BUCH-3290-001.book Page 186 Thursday, July 13, 2017 9:41 AM | 187 Bosch Power Tools 1 609 92A 404 | (12.7.17) : + 973 17704257 : [e-mail]
