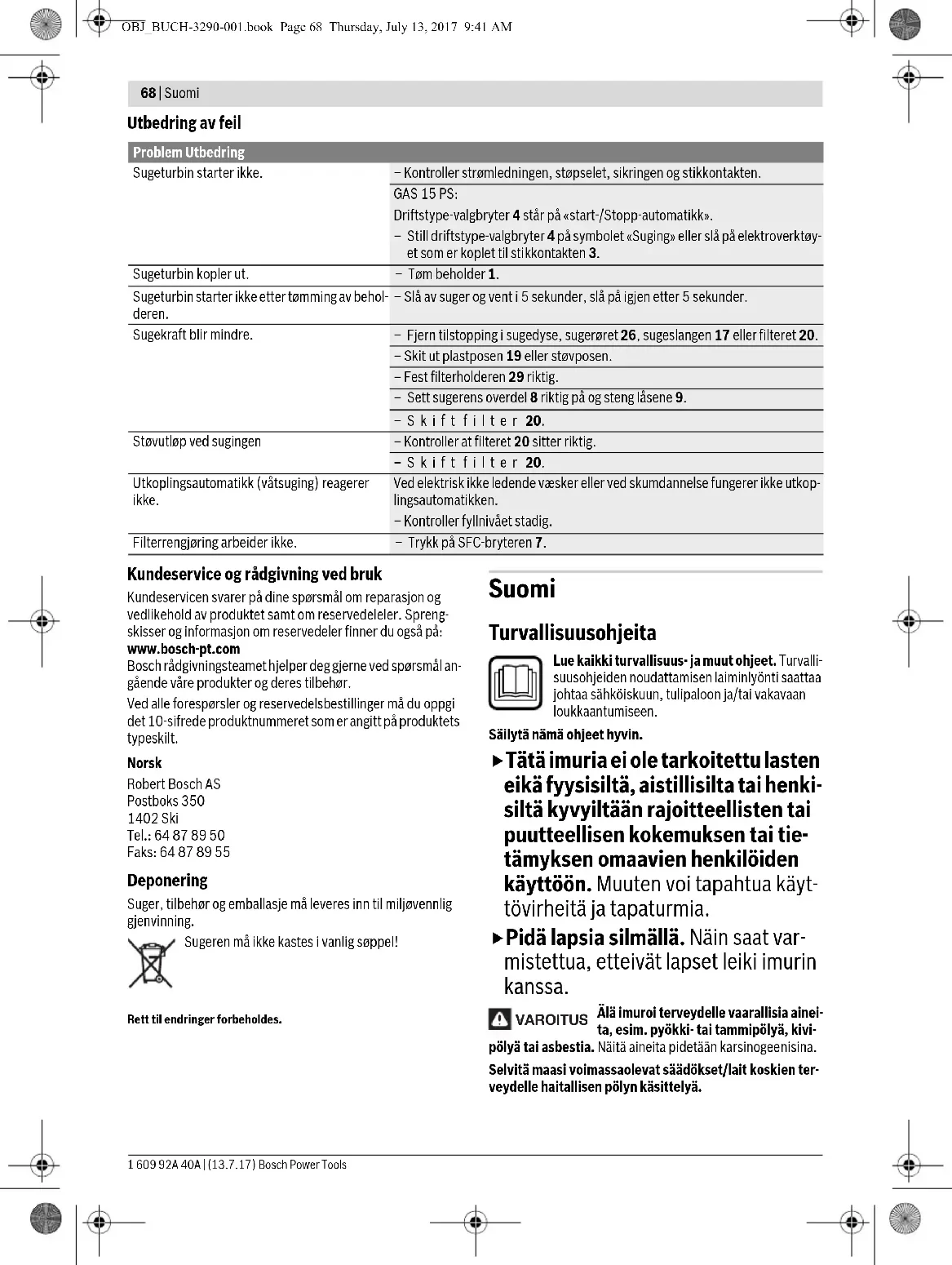

KÄYTTÖOHJE GAS 15 Professional BOSCH

Käynnistys-/pysäytysautomatiikka

Paino vastaa EPTA-Procedure 01:2014 kg 9,6 9,6 Suojausluokka /II /I

• mitattuna Ø 35 mm:n ja 3 m:n pituisella letkulla Tiedot koskevat 230 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-3290-001.book Page 70 Thursday, July 13, 2017 9:41 AMSuomi | 71 Bosch Power Tools 1 609 92A 40A | (13.7.17) Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60335-2-69 mukaan. Imurin A-painotettu äänenpainetaso on tyypillisesti 74 dB(A). Epävarmuus K=3 dB. Melutaso saattaa työn aikana ylittää 80dB(A). Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60335-2-69 mukaan:

Asennus Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. Imulisälaitteiden asennus (katso kuva A) Imuletkussa 17 on kiinnitysjärjestelmä, johon voit liittää imu- tarvikkeen (imuadapteri 14, käyräsuutin 17). Työkalumuhvin asennus (GAS 15 PS) – Työnnä työkalumuhvi 15 imuletkuun 17, kunnes imuletkun kummatkin painikkeet 27 lukkiutuvat kuuluvasti. – Pura painamalla painikkeita 27 sisään ja vetämällä osat erilleen toisistaan. Suuttimien ja putkien asennus – Työnnä imukaari 18 imuletkuun 17, kunnes imuletkun kummatkin painikkeet 27 lukkiutuvat kuuluvasti. – Työnnä tämän jälkeen haluttu imulisätarvike (lattiasuutin, saumasuutin, imuputki jne.) tiukasti imukaareen 18. – Pura painamalla painikkeita 27 sisään ja vetämällä osat erilleen toisistaan. Imuletkun asennus Imutoiminto (katso kuva B1) –Työnnä imuletku 17 letkunkiinnittimeen 2 ja käännä sitä myötäpäivään vasteeseen asti. Huomio: Imun aikana imuletkuun ja tarvikkeisiin syntyy pölyn aiheuttaman kitkan takia sähköstaattinen lataus, jonka käyt- täjä saattaa tuntea staattisena purkauksena (riippuen ympä- ristövaikutuksista ja ruumiillisesta herkkyydestä). Yleisesti Bosch suosittelee käyttämään antistaattista imulet- kua (lisätarvike), kun imuroidaan hienoa pölyä ja kuivaa ainet- ta. Puhallustoiminto (katso kuva B2) Imurissa on puhallustoiminto. Älä puhalla poistoilmaa ympäröivään ilmaan. Käytä puhallustoimintoa ainoas- taan puhtaan letkun kanssa. Pölyt voivat olla terveydelle vaarallisia. – Kytke imuri päälle vähintään 5 sekunniksi (GAS 15: käyn- nistyskytkin 5 asentoon ”On”; GAS 15 PS: käyttötavan va- lintakytkin 4 symbolin ”Imurointi” kohdalle), jotta saat puhdistettua imuletkun 17 siihen kertyneestä pölystä. – Käännä imuletkua 17 vastapäivään vasteeseen asti ja vedä se irti letkunkiinnittimestä 2. –Työnnä imuletku 17 letkunkiinnittimeen 13 ja käännä sitä myötäpäivään vasteeseen asti. Muovipussin tai pölypussin asentaminen/poista- minen (Kuivaimurointi) (katso kuvat C1 – C4) Kuivaimurointia varten voit asentaa imuriin muovipussin 19 tai pölypussin (lisätarvike). Tämä helpottaa pölyjätteen hävit- tämistä. Muovipussin asentaminen –Avaa sulkimet 9 ja poista imurin yläosa 8. – Asenna muovipussi 19 täyttöaukko edellä säiliöön 1. Kiin- nitä muovipussi imuaukon alle pidikkeillä 28. – Varmista, että muovipussi 19 on täydellisesti säiliön 1 sisä- seiniä vasten. – Käännä muovipussin 19 ylituleva osa säiliön 1 reunan yli. – Asenna imurin yläosa 8 takaisin paikoilleen ja sulje sulki- met 9. Muovipussin poistaminen ja sulkeminen –Avaa sulkimet 9 ja poista imurin yläosa 8. – Vedä täyden muovipussin 19 reuna takakautta irti pidik- keistä 28. – Ota muovipussi 19 varovasti imurista pois, niin ettei muo- vipussi pääse vaurioitumaan. Huolehdi siitä, ettei muovipussi pääse koskettamaan imu- aukkoa tai muita teräviä osia. Pölypussin vaihto/asennus (lisätarvike) –Avaa sulkimet 9 ja poista imurin yläosa 8. – Vedä täysi pölypussi 18 pois kiinnityslaipasta taaksepäin. Sulje pölypussin suu taittamalla kansi. Ota suljettu pöly- pussi pois imurista. – Käännä uusi pölypussi imurin liitäntälaipan yli. Varmista, että pölypussi koko pituudellaan koskettaa säiliön 1 sisä- seinää. – Asenna imurin yläosa 8 takaisin paikoilleen ja sulje sulki- met 9. Suojaus IP X4 IP X4 Märkä- /kuivaimuri GAS 15 GAS 15 PS

• mitattuna Ø 35 mm:n ja 3m:n pituisella letkulla Tiedot koskevat 230 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Käynnistys-/pysäytysautomatiikka* Nimellisjännite Teho maks. Teho min.

• Tieto liitetyn sähkötyökalun sallitusta liitäntätehosta (maakohtainen) OBJ_BUCH-3290-001.book Page 71 Thursday, July 13, 2017 9:41 AM72 | Suomi 1 609 92A 40A | (13.7.17) Bosch Power Tools Kumiosan asennus (Märkäimu) (katso kuva D) – Nosta ylös harjaliuskat 24 lattiasuuttimesta 25 sopivalla työkalulla. –Aseta kumiosat 23 lattiasuuttimeen 25. Huomio: Kumiosien muotoiltu puoli tulee osoittaa ulospäin. Märkäsuodattimen vaihtaminen (Märkäimu) (katso kuvat E1–E2) –Avaa sulkimet 9 ja poista imurin yläosa 8. – Käännä suodatinpidin 29 vasteeseen asti kääntösuuntaan ” ” ja ota suodatinpidin yhdessä suodattimen 20 kans- sa pois säiliöstä 1. – Asenna märkäsuodatin 21 suodatinkorin 30 päälle. – Asenna imurin yläosa 8 takaisin paikoilleen ja sulje sulki- met 9. Käyttö Käyttöönotto Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja. Selvitä maasi voimassaolevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä. Imuria ei koskaan saa käyttää räjähdysvaarallisissa tiloissa. Käynnistä energiansäästön takia imuri vain kun käytät sitä. Optimaalisen imutehon takaamiseksi tulisi imuletku 17 aina purkaa kokonaan imurin yläosasta 8. Kuivaimurointi Kasaantuneen pölyn imu GAS 15: – Kytke imuri päälle kääntämällä käynnistyskytkin 5 asentoon ”On”. – Kytke imuri pois päältä kääntämällä käynnistys- kytkin 5 asentoon ”Off”. GAS 15 PS: – Kytke imuri päälle kääntämällä käyttötavan valin- takytkin 4 symbolin ”Imurointi” kohdalle. – Kytke imuri pois päältä kääntämällä käyttötavan valintakytkin 4 symbolin ”Poiskytkentä” kohdalle. Toimivista sähkötyökaluista kertyvän pölyn imurointi (vain mallia GAS 15 PS varten) (katso kuva F) Huoneessa on oltava riittävä ilmanvaihto (L), jos pois- toilma johdetaan takaisin huoneeseen. Noudata vas- taavia kansallisia määräyksiä. Imurissa on sisäänrakennettu suojakoskettimella varustettu pistorasia 3. Siihen voi liittää ulkoisen sähkötyökalun. Ota huomioon liitetyn sähkötyökalun suurin sallittu liitäntäteho. – Asenna työkalumuhvi 15 (katso ”Työkalumuhvin asennus”, sivu 71). –Asenna imuadapteri 14 sähkötyökalun pölynpoistoput- keen. Huomio: Kun teet töitä sähkötyökaluilla, joiden ilmansyöttö imuletkuun on vain vähäistä (esimerkiksi pistosahat, hioma- koneet, jne.), silloin työkalumuhvin 15 lisäilma-aukko 31 täy- tyy avata. Vain siten puoliautomaattinen suodatinpuhdistus (SFC) voi toimia moitteettomasti. Käännä sitä varten lisäilma-aukon 31 päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri. –Kun haluat ottaa imurin käynnistys-/py- säytysautomatiikan käyttöön, käännä käyttötavan valintakytkin 4 symbolin ”Käyn- nistys-/pysäytysautomatiikka” kohdalle. – Käynnistä pölynimuri käynnistämällä pistorasiaan 3 liitet- ty sähkötyökalu. Imuri käynnistyy automaattisesti. – Pysäytä sähkötyökalu imun lopettamiseksi. Käynnistys-/pysäytysautomatiikan jälkikäyntitoiminto toi- mii vielä 6 sekuntia jäännöspölyn imemiseksi imuletkusta. – Kytke imuri pois päältä kääntämällä käyttötavan valintakytkin 4 symbolin ”Poiskytkentä” kohdalle. Märkäimu Älä imuroi palavia tai räjähtäviä nesteitä, esim. bensii- niä, öljyä, alkoholia, liuottimia. Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai neste saattaa syttyä palamaan tai räjähtää. Imuria ei saa käyttää vesipumppuna. Imuri on tarkoitettu ilma- ja vesiseoksen imemiseen. Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. – Ennen märkäimurointia ota muovipussi 19 tai pölypussi pois ja tyhjennä säiliö 1. Huomio: Kun imuroit vesi-/kiintoaineseoksia, käytä jätteiden hävityksen helpottamiseksi märkäsuodatinta 21, joka erottaa nesteen kiintoaineista. – Asenna märkäsuodatin säiliöön (katso ”Märkäsuodattimen vaihtaminen”, sivu 72). – Aseta kumiosat lattiasuuttimeen (katso ”Kumiosan asen- nus”, sivu 72). Imuri on varustettu uimurilla. Kun suurin sallittu täyttöaste on saavutettu, imuri sammuu. – Käännä käyttötavan valintakytkin 4 symbolin ”Poiskytken- tä” (GAS 15 PS) kohdalle tai käynnistyskytkin 5 asentoon ”Off” (GAS 15) . – Tyhjennä säiliö 1. Homeenmuodostuksen välttämiseksi märkäimun jälkeen: – Ota imurin yläosa 8 pois ja anna sen kuivua perusteellises- ti. –Ota märkäsuodatin 21 pois ja anna myös sen kuivua perus- teellisesti. Puoliautomaattinen suodattimen puhdistus (katso kuva G) Viimeistään imutehon ollessa riittämätön, on suodattimen puhdistusta käytettävä. Suodattimen puhdistuksen tiheys riippuu pölyn lajista ja mää- rästä. Säännöllisesti käytettynä suurin tuottoteho säilyy kau- emmin. OBJ_BUCH-3290-001.book Page 72 Thursday, July 13, 2017 9:41 AMSuomi | 73 Bosch Power Tools 1 609 92A 40A | (13.7.17) Puoliautomaattisessa suodatinpuhdistuksessa (SFC) ilmavir- tauksen suunnanvaihto puhdistaa suodatinlamellit niihin ker- tyneestä pölystä. SFC-suodatinpuhdistuksen käynnistäminen – Sulje suutin- tai imuletkuaukko kämmenpuolella. – Paina 3 kertaa SFC-kytkintä 7. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia imuriin kohdistuvia töitä. Pidä aina imuri ja sen tuuletusaukot puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Käytä pölynsuojanaamaria imurin huollossa ja puhdis- tuksessa. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Suodattimen irrottaminen/vaihtaminen (katsokuvatH1–H2) Vaihda vioittunut laskossuodatin välittömästi. –Avaa sulkimet 9 ja poista imurin yläosa 8. – Käännä suodatinpidin 29 vasteeseen asti kääntösuuntaan ” ” ja ota suodatinpidin yhdessä suodattimen 20 kans- sa pois säiliöstä 1. – Vedä likainen/vioittunut suodatin 20 irti suodatinpitimestä 29. – Harjaa suodattimen lamellit puhtaaksi pehmeällä harjalla. tai Vaihda vaurioitunut suodatin. – Asenna suodatinpidin 29 puhdistetun/uuden suodattimen 20 päälle. – Työnnä suodatinpidin 29 yhdessä suodattimen 20 kanssa suodatinkorin 30 päälle ja käännä suodatinpidin 29 vas- teeseen asti kääntösuuntaan ” ”. – Asenna imurin yläosa 8 takaisin paikoilleen ja sulje sulki- met 9. Säiliö – Pyyhi säiliö 1 silloin tällöin saatavissa olevalla ei-hankaa- valla puhdistusaineella ja anna sen kuivua. Kuljetus ja varastointi (katso kuva I) – Kiedo virtajohto kantokahvan 6 ympärille. – Kiinnitä imuputket 26 pitimiin 12. –Kääri imuletku 17 imurin yläosan ympärille ja ripusta pidin- lenkki 16 pitimeen 11. – Kanna imuria ainoastaan kantokahvasta 6. Häiriöiden korjaus Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Ongelma Korjaus Imuturbiini ei käynnisty. – Tarkista virtajohto, verkkopistoke, sulake ja pistorasia. GAS 15 PS: Toimintamuodon valitsin 4 on asennossa ”Käynnistys-/pysäytysautomatiikka”. – Aseta toimintamuodon valitsin 4 merkin ”Imu” kohdalle tai käynnistä pistora- siaan 3 liitetty sähkötyökalu. Imuturbiini pysähtyy. –Tyhjennä säiliö 1. Imuturbiini ei käynnisty säiliön tyhjennyksen jälkeen. – Kytke imuri pois päältä, odota 5 sekuntia, käynnistä imuri uudelleen. Imuteho heikkenee. – Poista tukokset imusuulakkeesta, imuputkesta 26, imuletkusta 17 ja suodat- timesta 20. – Vaihda muovipussi 19 tai pölypussi. – Napsauta suodatinpidin 29 oikein paikalleen. – Aseta imurin yläosa 8 oikein paikoilleen ja sulje sulkimet 9. – Vaihda suodatin 20. Imun aikana imurista tulee pölyä – Tarkista suodattimen 20 moitteeton asennus. – Vaihda suodatin 20. Poiskytkentäautomatiikka (märkäimu) ei toimi. Poiskytkentäautomatiikka ei toimi sähköä johtamattomien nesteiden tai vaah- donmuodostuksen yhteydessä. – Tarkista täyttöaste jatkuvasti. Suodattimen puhdistus ei toimi. –Paina SFC-kytkintä 7. OBJ_BUCH-3290-001.book Page 73 Thursday, July 13, 2017 9:41 AM74 | Ελληνικά 1 609 92A 40A | (13.7.17) Bosch Power Tools Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Imuri, lisätarvikkeet ja pakkaukset tulee toimittaa ympäris- töystävälliseen uusiokäyttöön. Älä heitä imuria talousjätteisiin! Oikeus teknisiin muutoksiin pidätetään.
