KULLANIM KILAVUZU GAS 15 Professional BOSCH

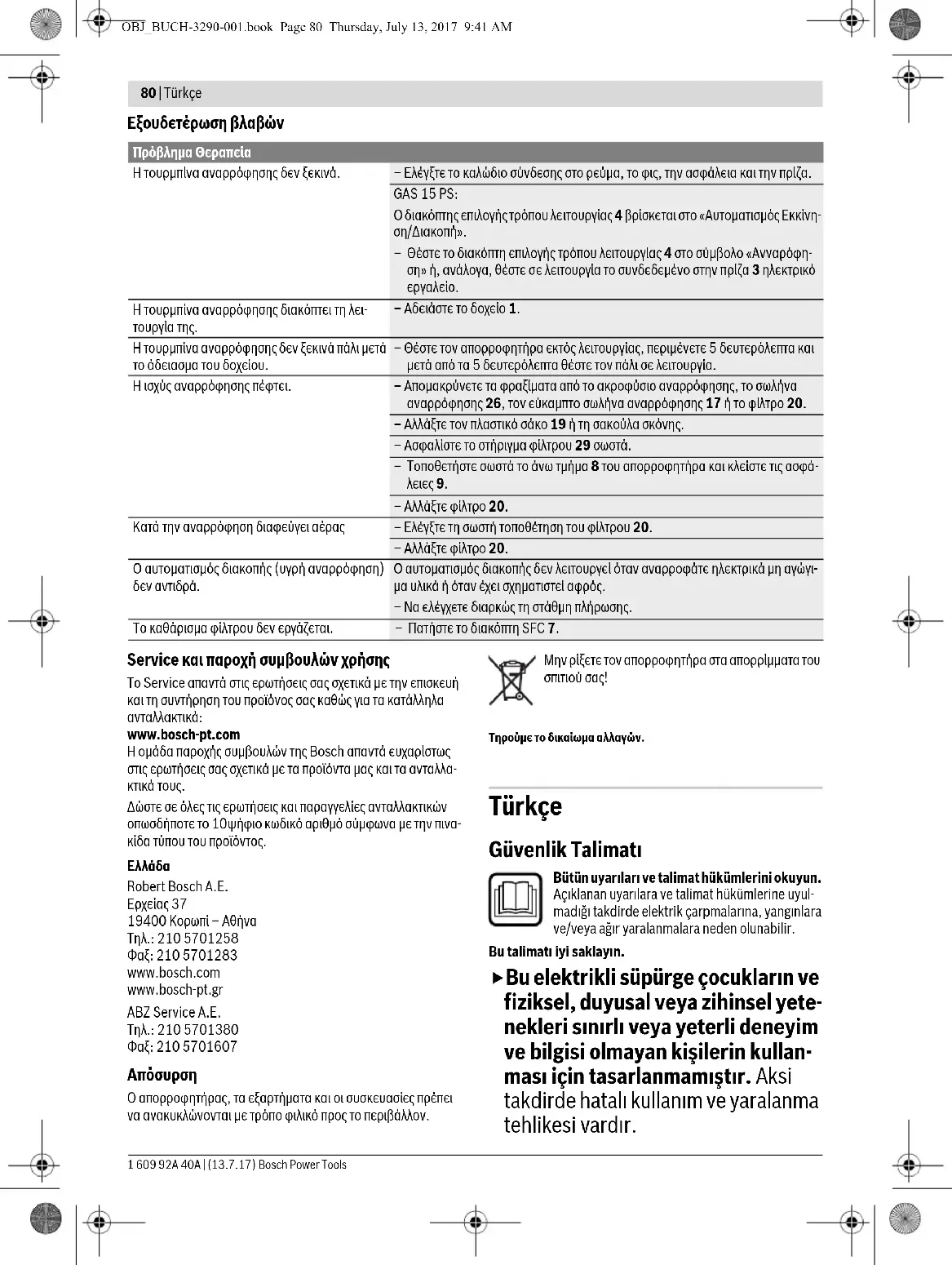

Η τουρμπίνα αναρρόφησης διακόπτει τη λει- τουργία της. – Αδειάστε το δοχείο 1. Η τουρμπίνα αναρρόφησης δεν ξεκινά πάλι μετά το άδειασμα του δοχείου. – Θέστε τον απορροφητήρα εκτός λειτουργίας, περιμένετε 5 δευτερόλεπτα και μετά από τα 5 δευτερόλεπτα θέστε τον πάλι σε λειτουργία. Η ισχύς αναρρόφησης πέφτει. – Απομακρύνετε τα φραξίματα από το ακροφύσιο αναρρόφησης, το σωλήνα αναρρόφησης 26, τον εύκαμπτο σωλήνα αναρρόφησης 17 ή το φίλτρο 20. – Αλλάξτε τον πλαστικό σάκο 19 ή τη σακούλα σκόνης. – Ασφαλίστε το στήριγμα φίλτρου 29 σωστά. – Τοποθετήστε σωστά το άνω τμήμα 8 του απορροφητήρα και κλείστε τις ασφά- λειες 9. – Αλλάξτε φίλτρο 20. Κατά την αναρρόφηση διαφεύγει αέρας – Ελέγξτε τη σωστή τοποθέτηση του φίλτρου 20. – Αλλάξτε φίλτρο 20. Ο αυτοματισμός διακοπής (υγρή αναρρόφηση) δεν αντιδρά. Ο αυτοματισμός διακοπής δεν λειτουργεί όταν αναρροφάτε ηλεκτρικά μη αγώγι- μα υλικά ή όταν έχει σχηματιστεί αφρός. – Να ελέγχετε διαρκώς τη στάθμη πλήρωσης. Το καθάρισμα φίλτρου δεν εργάζεται. – Πατήστε το διακόπτη SFC 7. OBJ_BUCH-3290-001.book Page 80 Thursday, July 13, 2017 9:41 AMTürkçe | 81 Bosch Power Tools 1 609 92A 40A | (13.7.17) Çocuklara göz kulak olun. Bu yolla çocukların elektrikli süpürge ile oyna- masını önlersiniz. Kayın ve meşe tozu, taş tozu, asbest gibi sağlığa zararlı maddeleri emdirmeyin. Bu maddeler kanserojen sayılır. Ülkenizdeki sağlığa zararlı tozlarla çalışmaya ilişkin ge- çerli düzenleme ve yasal yönetmelikler hakkında bilgi alın. Elektrikli süpürgeyi sadece kullanımı hak- kında yeterli bilgiyi edindikten sonra kulla- nın. Bu konudaki yeterli bilgi hatalı kullanımı ve yaralanmaları önler. Bu elektrik süpürgesi kuru maddelerin ve uygun önlemler alınması halinde sıvıların emdirilmesine uygundur. Sıvıların elektrik süpürgesi içine sızması elektrik çarpma tehlikesini artırır. Bu elektrik süpürgesi ile örneğin benzin, yağ, alkol, çö- zücü madde gibi yanıcı veya patlayıcı sıvıları emdirme- yin. Kızgın veya yanan tozları emndirmeyin. Elektrik süpürgesini patlama tehlikesi olan yerlerde çalıştırma- yın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabi- lir. Prizi sadece kullanım kılavuzunda belirtilen amaçlarla kullanın. Köpük veya su çıkınça elektrik süpürgesini hemen kapatın ve kabı boşaltın. Aksi takdir- de elektrik süpürgesi hasar görebilir. Elektrik süpürgesini yağmurdan ve nem- den uzak tutun. Elektrik süpürgesinin üst parçasının içine su sızması elektrik çarpma tehlikesini artırır. Bu elektrik süpürgesi sadece kapalı me- kanlarda saklanabilir. Şamandırayı düzenli aralıklarla temizle- yin ve hasar görüp görmediğini kontrol edin. Aksi takdirde fonksiyonu engellenebilir. Elektrik süpürgesi nemli ortamlarada çalıştırılmak zo- rundaysa, hatalı akım koruma şalteri kullanın. Hatalı akım koruma şalterinin kullanımı elektrik çarpma tehlikesi- ni azaltır. Elektrik süpürgesini usulüne uygun olarak topraklan- mış bir akım şebekesine bağlayın. Priz ve uzatma kablo- su işlevsel bir koruyucu iletkene sahip olmalıdır. Her kullanımdan önce elektrik süpürgesini, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz elektrik süpür- gesini kullanmayın. Elektrik süpürgesini kendiniz aç- mayın ve sadece orijinal yedek parça kullanma koşulu ile kalifiye uzman personele onartın. Hasarlı elektrik sü- pürgesi, kablo ve fiş elektrik çarpma tehlikesini artırır. Kablonun üzerinden araç geçirmeyin veya kabloyu ez- meyin. Fişi prizden çekmek için veya elektrik süpürge- sini hareket ettirmek için kablodan çekmeyin. Hasarlı kablolar elektrik çarpma tehlikesini artırır. Elektrik süpürgesinde bakım ve temizlik işleri yapmaya başlamadan, alette ayarlama işlemleri yapmaya başla- madan, aksesuar değiştirmeden veya aleti kullanım dı- şına almadan önce fişi prizden çekin. Bu önlem elektrik süpürgesinin yanlışlıkla çalışmasını önler. Çalıştığınız yerin iyi havalandırılmasını sağlayın. Elektrik süpürgesini sadece uzman personele ve oriji- nal yedek parça kullanma koşulu ile onartın. Bu yolla elektrik süpürgesinin güvenliğini sağlamış olursunuz. Elektrik süpürgesini çalıştırmadan önce emme hortu- munun kusursuz durumda olup olmadığını kontrol edin. Bu kontrol işlemini yaparken, tozun dışarı çıkmaması için emme hortumunu elektrik süpürgesinde takılı bıra- kın. Aksi takdirde dışarı çıkan tozu soluyabilirsiniz. Elektrik süpürgesinin üzerine oturmayın. Elektrik sü- pürgesine hasar verebilirsiniz. Şebeke bağlantı kablosunu ve emme hortumunu dik- katli kullanın. Aksi takdirde başkalarını tehlikeye atabilir- siniz. Elektrik süpürgesinin üzerine doğrudan su huzmesi püskürterek temizleme yapmayın. Suyun elektrik süpür- gesinin üst bölümüne sızması elektrik çarpması tehlikesini artırır. Semboller Aşağıdaki semboller elektrik süpürgenizi kullanmanızda önemli olabilir. Lütfen sembolleri ve anlamlarını zihninize iyi- ce yerleştirin. Sembolleri doğru yorumlamanız elektrik süpür- gesini daha iyi ve daha güvenli kullanmanıza yardımcı olur. UYARI UYARI UYARI UYARI UYARI Semboller ve anlamları Bütün uyarıları ve tali- mat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara ne- den olunabilir. Örneğin taşımak için elektrik süpürge- sini bir vinç kancasına takmayın. Elek- trik süpürgesi vinçle taşınamaz. Yaralan- ma ve hasar tehlikesi vardır. OBJ_BUCH-3290-001.book Page 81 Thursday, July 13, 2017 9:41 AM82 | Türkçe 1 609 92A 40A | (13.7.17) Bosch Power Tools Ürün ve işlev tanımı Usulüne uygun kullanım Bu elektrik süpürgesi, yanıcı olmayan kuru tozların, yanıcı ol- mayan sıvıların ve su-hava karışımının tutulması, emilmesi, sevk edilmesi ve ayrılması için tasarlanmıştır. Bu alet örneğin küçük işletmelerdeki, sanayideki ve atölyelerdeki yüksek per- formans gerektiren profesyonel kullanıma uygundur. Elektrik süpürgesini ancak bütün fonksiyonları kusursuz du- rumda iken ve ilgili talimatı aldıktan sonra kullanın. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrik süpürgesi şeklinin bulunduğu numaralarla aynıdır. 1 Kap 2 Hortum yuvası (emme fonksiyonu) 3 Elektrikli el aleti için priz(GAS 15 PS) 4 İşletim türü seçme şalteri(GAS 15 PS) 5 Açma/kapama şalteri(GAS 15) 6 Taşıma tutamağı 7 SFC (yarı otomatik filtre temizleme) şalteri 8 Elektrik süpürgesi üst parçası 9 Elektrik süpürgesi üst parçası kapağı 10 Hareket makarası 11 Emme hortumu mesnedi 12 Emme boruları mesnedi 13 Hortum yuvası (üfleme fonksiyonu) 14 Hareket makarası freni 15 Alet kolu(GAS 15 PS) 16 Emme hortumu tutma halkası 17 Emme hortumu 18 Emme manifoldu 19 Plastik torba/toz torbası* 20 Filtre 21 Islak filtre 22 Derz memesi 23 Lastik uç 24 Fırça şerit 25 Zemin memesi 26 Emme borusu 27 Basmalı düğme 28 Plastik torba tespit kancaları 29 Filtre mesnedi 30 Filtre sepeti 31 Yanlış hava deliği *Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Aksesuarın tümünü aksesuar programımızda bu- labilirsiniz. Teknik veriler Elektrik süpürgesini oturacak yer, merdiven veya basamak olarak kullan- mayın. Elektrik süpürgesi devrilebilir ve hasar görebilir. Yaralanma tehlikesi var- dır. Semboller ve anlamları (GAS 15) Kapama Emme Birikmiş tozların emilmesi Semboller ve anlamları (GAS 15 PS) Start/Stop otomatiği Çalışan elektrikli el aletlerinin çıkardığı toz- ların emilmesi Elektrik süpürgesi otomatik olarak açılır ve zaman gecikmeli olarak tekrar kapanır Kapama Emme Birikmiş tozların emilmesi Bağlı bulunan elektrikli el aletinin müsaade edilen bağlantı gücü verisi (ülkelere özgü) Semboller ve anlamları Islak/kuru elektrik süpürgesi GAS 15 GAS 15 PS Ürün kodu 3 601 JE5 0.. 3 601 JE5 1.. Giriş gücü W11001100 Frekans Hz 50/60 50/60 Kap hacmi (Brüt) l1515 Het hacim (sıvı) l88

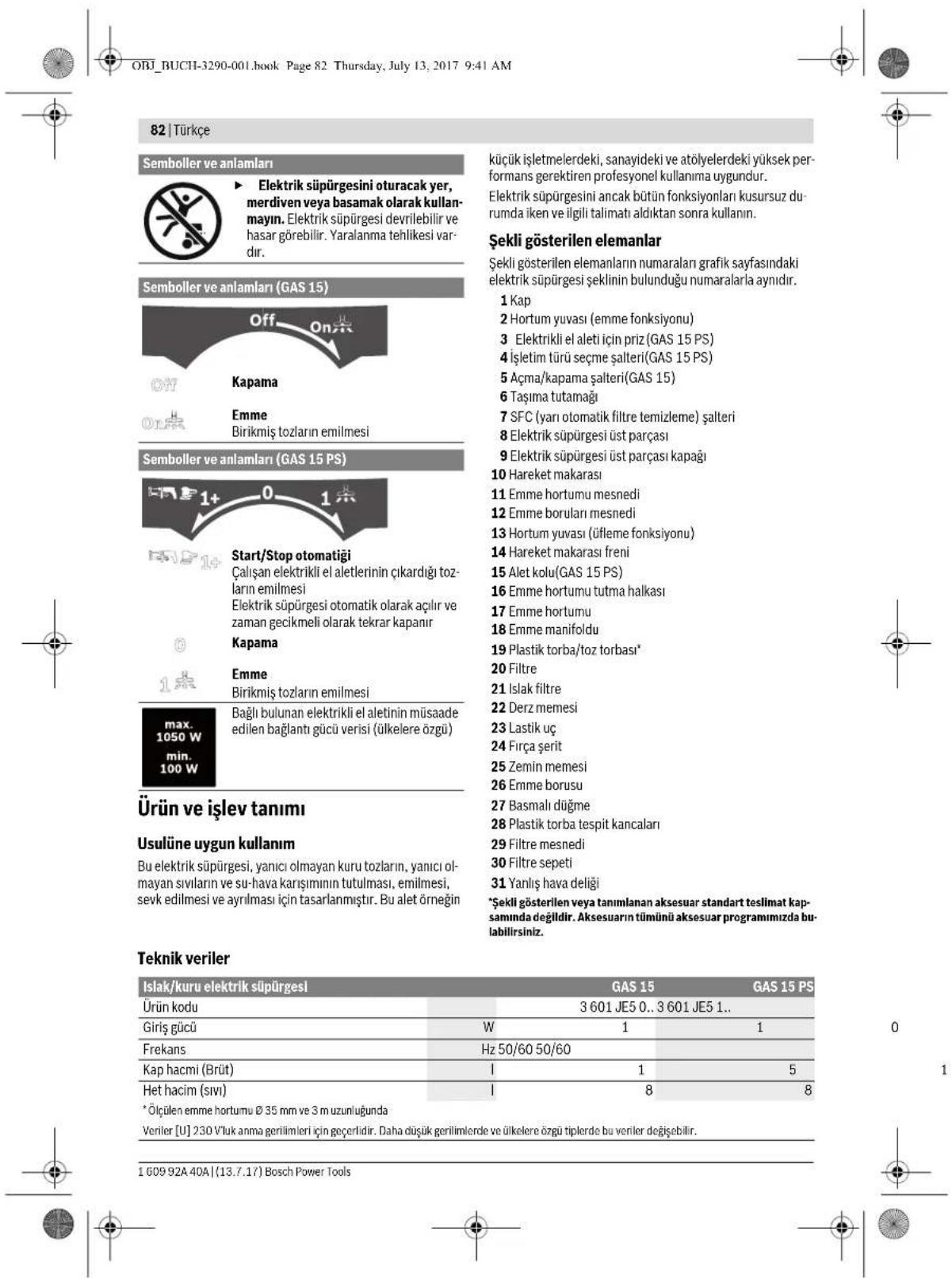

• Ölçülen emme hortumu Ø 35 mm ve 3 m uzunluğunda Veriler [U] 230 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. OBJ_BUCH-3290-001.book Page 82 Thursday, July 13, 2017 9:41 AMTürkçe | 83 Bosch Power Tools 1 609 92A 40A | (13.7.17) Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 60335-2-69 uyarınca belirlen- mektedir. Elektrik süpürgesinin A değerlendirmeli ses basıncı seveyesi tipik olarak 74 dB(A)’dır. Tolerans K=3 dB. Çalışma esnasında gürültü seviyesi 80 dB(A)’yı aşabilir. Koruyucu kulaklık kullanın! Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve to- lerans K, EN 60335-2-69 uyarınca:

Montaj Elektrik süpürgesinde bir işlem yapmadan önce her de- fasında fişi prizden çekin. Emme aksesuarının takılması (Bakınız: Şekil A) Emme hortumu 17 bir klips sistemi ile donatılmış olup, bu sis- tem emme aksesuarının (emme adaptörü 14, kavisli meme

17) takılmasına olanak sağlar.

Alet rakorunun takılması (GAS 15 PS) – Alet rakorunu 15 emme hortumuna 17 emme hortumunun her iki basmalı düğmesi 27 de işitilebilir biçimde kavrama yapıncaya kadar takın. – Sökme için basmalı düğmeleri 27 içe doğru bastırın ve par- çaları birbirinden çıkarın. Memelerin ve boruların takılması – Emme kolunu 18 emme hortumuna 17 emme hortumunun her iki basmalı düğmesi 27 de işitilir biçimde kavrama ya- pıncaya katar takın. – Daha sonra istediğiniz aksesuarı (zemin memesi, derz me- mesi, emme hortumu vb.) emme koluna 18 sıkıca takın. – Sökme için basmalı düğmeleri 27 içe doğru bastırın ve par- çaları birbirinden çıkarın. Emme hortumunun takılması Emme fonksiyonu (Bakınız: Şekil B1) – Emme hortumunu 17 hortum yuvasına 2 takın ve saat ha- reket yönünde sonuna kadar çevirin. Not: Emme işlemi esnasında emme hortumu ve aksesuar için- de tozun sürtünmesi sonucu kullanıcının statik deşarj olarak hissedebileceği bir elektro statik yüklenme oluşur (çevre ko- şullarına ve bedensel algılamaya bağlı olarak). Bosch genel olarak ince tozların ve kuru malzemelerin emil- mesinde anti statik bir emme hortumunun (aksesuar) kullanıl- masını tavsiye eder. Üfleme fonksiyonu (Bakınız: Şekil B2) Bu elektrik süpürgesinin üfleme fonksiyonu vardır. Atık havayı doğrudan mekan içine vermeyin. Üfleme fonksiyonu için her zaman temiz bir hortum kullanın. Tozlar sağlığa zarar verebilir. – Elektrik süpürgesini en azından 5 saniye süre ile çalıştırın (GAS 15: Açma/kapama şalteri 5 “On” üzerine; GAS 15 PS: İşletme türü şalteri 4 “Emme”) sembolü üzeri- ne, bu yolla emme hortumunu 17 birikmiş tozlardan temiz- lersiniz. – Emme hortumunu 17 saat hareket yönünün tersine sonuna kadar çevirin ve hortum yuvasından 2 çekerek çıkarın. – Emme hortumunu 17 hortum yuvasına 13 takın ve saat ha- reket yönünde sonuna kadar çevirin. Toz torbası hacmi l88 maks. alçak basınç (vakum)

– Elektrikli süpürge –Türbin kPa kPa

– Elektrikli süpürge –Türbin l/s l/s

Start/Stop otomatiği

Ağırlığı EPTA-Procedure 01:2014’e göre kg 9,6 9,6 Koruma sınıfı /II /I Koruma türü IP X4 IP X4 Islak/kuru elektrik süpürgesi GAS 15 GAS 15 PS

• Ölçülen emme hortumu Ø 35 mm ve 3 m uzunluğunda Veriler [U] 230 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Start/Stop otomatiği* Anma gerilimi Maks. güç Min. güç
