| Produkta veids | Ūdens un putekļu sūcējs |
| Zīmols | Bosch |
| Modelis | GAS 15 Professional |
| Nominālā patērētā jauda | 1100 W (pie 220–240 V) |
| Tvertnes tilpums (bruto) | 15 L |
| Neto šķidruma tilpums | 8 L |
| Putekļu maisa tilpums | 8 L |
| Maksimālā vakuuma spiediens (sūcējs) | 22 kPa |
| Maksimālā plūsma (sūcējs) | 33 L/s |
| Maksimālā vakuuma spiediens (turbīna) | 27 kPa |
| Maksimālā plūsma (turbīna) | 53 L/s |
| Svars (EPTA 01:2014) | 9,6 kg |
| Spriegums / Frekvence | 220–240 V / 50–60 Hz |
| Aizsardzības klase | II (dubultā izolācija) |
| Aizsardzības veids | IP X4 |
| Galvenās funkcijas | Sausā sūkšana, šķidrumu sūkšana, pūšana, pusautomātiskā filtra tīrīšana (SFC) |
| Automātiskā apturēšana/iedarbināšana | Jā (tikai modelis GAS 15 PS), pieslēgtā instrumenta maksimālā jauda: 2200 W (220–240 V) |
| Trokšņa līmenis | 74 dB(A); nenoteiktība K = 3 dB |
| Vibrācijas (kopējā vērtība) | < 2,5 m/s²; nenoteiktība K = 1,5 m/s² |
| Apkope un tīrīšana | Filtra tīrīšana ar SFC, kroku filtra nomaiņa, tvertnes tīrīšana ar neabrazīvu tīrīšanas līdzekli |
| Drošība | Automātiskais pludiņa apturētājs šķidruma sūkšanā, aizsardzība pret ūdens šļakatām (IP X4), avārijas apturēšana |
| Rezerves daļas un remontējamība | Filtrs, putekļu maiss, blīvslēgi, savienotāji; kabeļa nomaiņa tikai Bosch |
| Vispārīga informācija | Profesionāla lietošana būvlaukumos, darbnīcās un rūpniecībā nedegošiem putekļiem un šķidrumiem |
Bieži uzdotie jautājumi - GAS 15 Professional BOSCH
Lietotāju jautājumi par GAS 15 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Putekļsūcējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GAS 15 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GAS 15 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GAS 15 Professional BOSCH
Iv Instrukcijas origināvalodā
It Original instrukcija
Uzmanīgī izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam sa-
vainojumam.
Pēc izlasīšanas saglabājiet šo lietošanas pamācību turp-mākai izmantošanai.
- Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garigajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanas briesmas izstrādājuma nepareizas lietošanas dēļ.
►Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotaļātos ar vakuum-sūcēju.
BRĪDINĀJUMS Neuzsūciet ar vakuumsūcēju veselībal kaltigas vielas, plemēram, skābarža val ozola koknses putekļus, akmens putekļus val azbestu. Šis vielas var izraisīt vēzi.
lepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībal kaltigiem putekļiem.
BRÍDINÁJUMS Lietojiet vakuumsúcęju tikai tad, ja Jūsu rīcībā ir pietiekoša informācija par tā lietošanu. Rūpīga iepazīšanās ar instrumentu ľauj samazināt nepareizas apiešanās un savainojumu rašanās risku.
BRĪDINĀJUMS Vakuumsūcējs ir paredzēts sausu
vielu uzsūkšanai, taču, veicot no-
teiktus pasākumus, to var lietot ari škidrumu uzsūkšanai.
Škidruma iekljušana instrumenta korpusa palielina elektriskā trieciena sanemšanas risku.
▶ Nelietojiet vakuumsücëju viegli degošu vai sprädzienbistamu škidrumu, piemëram, benzina, naftas, spirta vai organisko škidinätäju uzsükšanai. Neuzsüciet ar to karstus vai degošus puteklus. Nelietojiet vakuumsücëju telpäs ar paaugstinätu sprädzienbistamibu. Putekli, tvaiki vai škidrumi var aizdegties vai sprägt.
BRÍDINÁJUMS
Izmantojiet kontaktilgzdu vlenīgi mērķiem, kas norādīti lietošanas pamācibā.
BRÍDINÁJUMS Ja no vakuumsúcêja izplüst putas vai üdens, nekavêjoties izslédziet instrumentu un iztukšojlet tã tvertni. Pretëjä gadijumä vakuumsúcêjs var tikt bojâts.
UZMANIBU Sargājiet vakuumsūcēju no lietus un mitruma. Ūdenim iekļustot vakuumsūcēja augšēja dalā, pieaug risks saņemt elektrisko triecienu.
UZMANIBU
Vakuumsúcēju drīkst uzglabāt tikai telpās.
UZMANIBU Regulāri tīriet pludinu un pārbaudiet, vai tas nav bojāts. Pretējā gadījumā var tikt traucēta vakuumsūcēja normāla funkcionēšana.
- Ja vakuumsūcēju tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
▶ Pievienojiet vakuumsücēju pie elektrotikla, kas apgādāts ar aizsargzemējuma sistēmu. Elektrotikla kontaktligzdaī un pagarinātājkabelim jābūt apgādātam ar funkcionējošu aizsargzemējuma ķedi.
Ik reizi pirms lietošanas pärbaudiet vakuumsúcëju, tä elektrokabeli un kontaktdakšu. Nelletojiet vakuumsúcëju, ja tiek atkläti bojäjumi. Neatveriet vakuumsúcëju saviem spëkiem, bet nodrošiniet, lai tä remontu veiktu kvalificëti speciällsti, nomaiņai izmantojot vienīgi Bosch originālas rezerves daļas. Bojājums vakuumsúcëjā un tä elektrokabeli vai kontaktdakša paaugstina elektriskā trieciena risku.
▶ Nesaspiediet elektrokabeli un nepieļaujiet transporta līdzekļu pārvietošanos pāri tam. Nevelciet aiz elektrokabela, ja vēlaties atvienot tā kontaktdakšu no elektrotikla val pārvietot vakuumsūcēju. Bojāts elektrokabelis paaugstina elektriskā trieciena risku.
- Pirms vakuumsūcēja tīrišanas, apkopes, regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas. Sādi piesardzības pasākumi ľauj noverst vakuumsūcēja nejaušu ieslēgšanos.
▶ Parūpējieties, lai darba telpa tiktu labi vēdināta.
Nodrošiniet, lai vakuumsúcēja remontu veiktu kvalificēts personāls, nomaiņai izmantojot tikai originālas rezerves daļas un piederumus. Vienīgi tā ir iespējams panākt vakuumsúcēja ilgstošu un nevainojamu darbību bez atteikumiem.

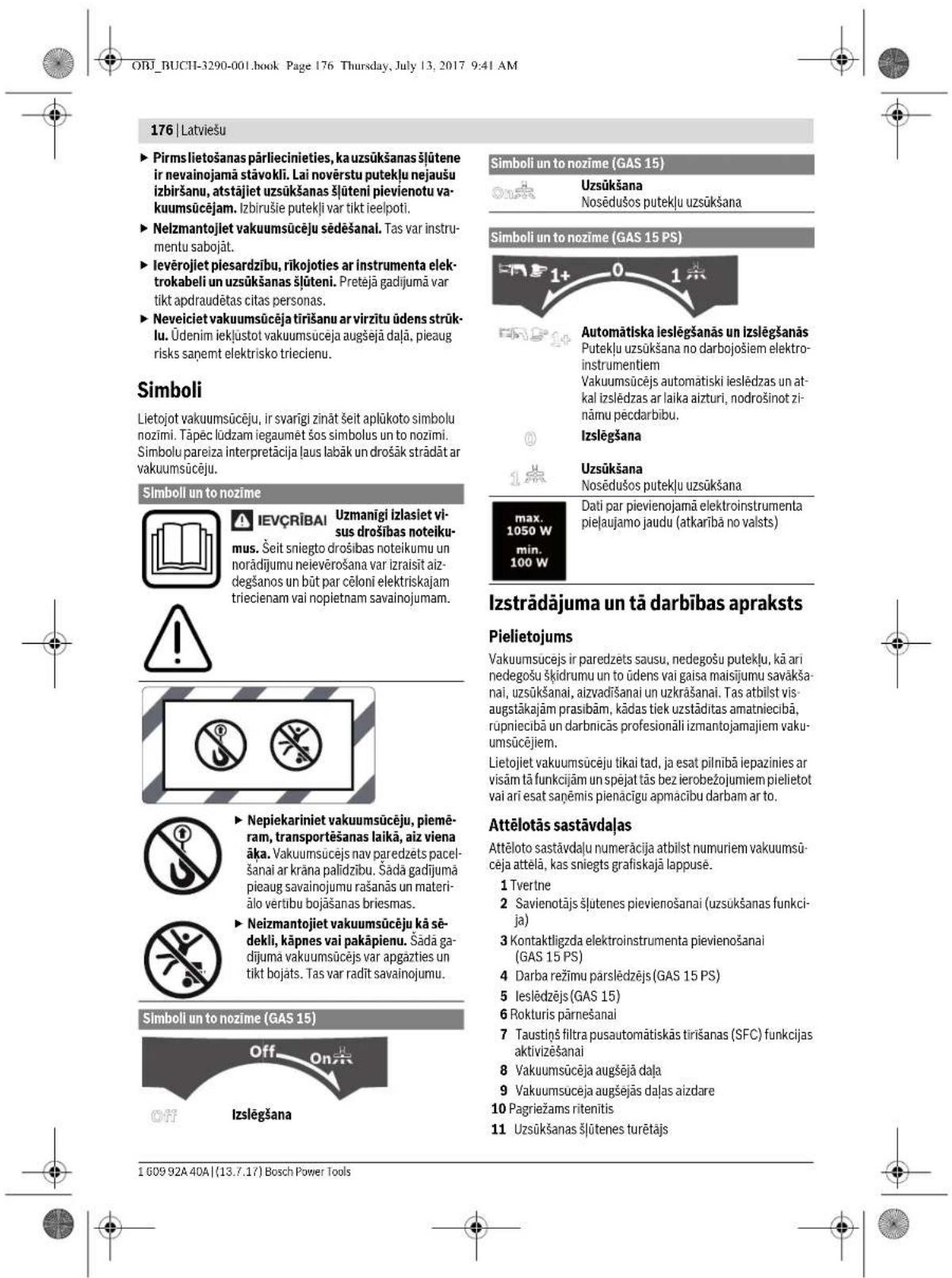

- Pirms lietošanas pärliecinieties, ka uzsükšanas šlūtene ir nevainojamā stāvokli. Lai novērstu putekļu nejaušu izbiršanu, atstājiet uzsükšanas šlūteni pievienotu vakuumsūcējam. Izbirušie putekļi var tikt ieelpoti.
▶ Nelzmantojiet vakuumsūcēju sēdēšanal. Tas var instrumentu sabojāt.
▶ levërojiet piesardzību, rīkojoties ar instrumenta elektrokabeli un uzsūkšanas šlūteni. Pretėjā gadijumā var tikt apdraudētas citas personas.
▶ Neveiciet vakuumsūcēja tīrišanu ar virzītu ūdens strūklu. Ūdenim iekļustot vakuumsūcēja augšejā daļa, pieaug risks saņemt elektrisko triecienu.
Simboli
Lietojot vakuumsücēju, ir svarīgi zināt šeit aplūkoto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija laus labāk un drošāk strādāt ar vakuumsücēju.
Simboll un to nozime
IEVÇRİBAI Uzmanîgi izlasiet visus drošības noteiku-
mus. Seit sniegto drošibas noteikumu un norādijumu neievērošana var izraisīt aiz-degšanos un būt par cēlonī elektriskajam triecienam vai nopietnam savainojumam.
▶ Nepiekariniet vakuumsūcēju, piemēram, transportēšanas laikā, aiz viena āka. Vakuumsūcējs nav paredzets pacelšanai ar krāna palidzibu. Sādā gadījumā pieaug savainojumu rašanās un materiālo vērtību bojāšanas briesmas.
▶ Neizmantojiet vakuumsūcēju kā sēdekli, kāpnes vai pakāpienu. Šādā gadījumā vakuumsūcējs var apgāzties un tikt bojāts. Tas var radīt savainojumu.
Simboli un to nozime (GAS 15)
Izslēgšana
1 609 92A 40A | (13.7.17) Bosch Power Tools
Simboli un to nozime (GAS 15)
Uzsükšana
Nosēdušos putekļu uzsūkšana
Simboli un to nozime (GAS 15 PS)
Automātiska ieslēgšanās un izslēgšanās
Puteklu uzsükšana no darbojšiem elektro- instrumentiem
Vakuumsūcējs automatiski ieslēdzas un atkal izslēdzas ar laika aizturi, nodrošinot zināmu pēcdarbību.
Izslēgšana
Uzsükšana
Nosēdušos putekļu uzsūkšana
Dati par pievienojamā elektroinstrumenta pieļaujamo jaudu (atkarībā no valsts)
Izstrādājuma un tā darbības apraksts
Pielietojums
Vakuumsücejs ir paredzets sausu, nedegošu puteklju, kā arī nedegošu škidrumu un to údens vai gaisa maisijumu savākšanai, uzūkšanai, aizvadišanai un uzkrāšanai. Tas atbilst visaugstākajām prasibām, kādas tiek uzstāditas amatniecibā, rupniecibā un darbnicās profesionāli izmantojamajiem vakuumsūcējiem.
Lietojiet vakuumsücēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai ari esat saņēmis pienācīgu apmācību darbam ar to.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem vakuumsūcēja attelā, kas sniegts grafiskajā lappusē.
1 Tvertne
2 Savienotājs šlūtenes pievienošanai (uzsūkšanas funkcija)
3 Kontaktligzda elektroinstrumenta pievienošanai (GAS 15 PS)
4 Darba režimu pārslēdzējs (GAS 15 PS)
5 leslēdzējs(GAS 15)
6 Rokturis pārnešanai
7 Taustiņš filtra pusautomātiskās tirišanas (SFC) funkcijas aktivizēšanai
8 Vakuumsūcēja augšējā daļa
9 Vakuumsúceja augšejās daļas aizdare
10 Pagriežams ritenitis
11 Uzsūkšanas šlūtenes turētājs
Latviešu | 177
12 Turētājs uzsūkšanas šlutenei
13 Savienotājs šlūtenes pievienošanai (izpūšanas funkcija)
14 Pagriežamo ritenišu bremze
15 lemava pievienošanai pie instrumenta (GAS 15 PS)
16 Uzsūkšanas šlūtenes notursaite
17 Uzsükšanas ślútene
18 Uzsükšanas lenkposms
19 Plastmasas maiss / Puteklu maisiņš*
20 Filtrs
21 Mitrās uzsūkšanas filtrs
22 Salaidumu sprausla
23 Gumijas ieliktni
24 Suku ieliktni
25 Gridas sprausla
26 Uzsükšanas caurule
27 Spiedpoga
28 Spaile plastmasas maisa stiprināśanai
29 Filtra turētājs
30 Filtra grozs
31 Gaisa iesúkšanas luka
*Seit attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Vakuumsūcējs škīdrumu un sausu vielu uzsūkšanai | GAS 15 | GAS 15 PS | |
| Izstrādājuma numurs | 3 601 JE5 0.. 3 601 JE5 1.. | ||
| Nomínālā paterejamā jauda | W | 1 | 1 |
| Frekvence | Hz 50/60 50/60 | ||
| Tvertnes tilpums (bruto) | I | 1 | 5 |
| Neto tilpums (škīdrumiem) | I | 8 | 8 |
| Putekļu maisiņa tilpums | I | 8 | 8 |
| Maks. retinājums* | |||
| - v a k u u m s ūcējam | kPa | 22 | 22 |
| - T u r b ānai | kPa | 27 | 27 |
| Maks. gaisa plūsma* | |||
| - Vakuumsūcējam | l/s | 33 | 33 |
| - T u r b ānai | l/s | 53 | 53 |
| Automātiska ieslēgšanās un izslēgšanās | - | ● | |
| Svars atbilstoši EPTA-Procedure 01:2014 | kg | 9,6 | 9,6 |
| Elektroaizsardzības klase | ☐ /11 | 4 /1 | |
| Aizsardzības tips | IP X4 | IP X4 | |
* izmèrits izmantojot uzsükšanas šlūteni arø 35 mm un garumu 3 m
Šadi parametri tiek nodrošināti pie nomināla elektrobarošanas sprieguma [U] 230 V. lekārtām, kas paredzetas zemākam spriegumam val ir modificetas atbilstoši nacionalajiem standartiem, šie parametri var atskirties.
Automātiska ieslēgšanās un izslēgšanās*
| Nominālais spriegums | Maks. jauda | Min. jauda | |
| JP | 100 V | 1050 W | 100 W |
| TW | 115 V | 1050 W | 100 W |
| CN | 220 V | 1100 W | 100 W |
| August-spriegu-ma | 220 – 240 V | 2200 W | 100 W |
* Dati par pievlenojamā elektroinstrumenta pieļaujamo jaudu (atkarībā no valsts)
Informācija par troksni un vibrāciju
Trokšna parametru vērtības ir noteiktas atbilstoši EN 60335-2-69.
Vakuumsučeja raditā pec raksturliknes A izsvertā troksņa skaņas spiediena līmeņa tipiskā vērtība ir 74 dB(A). Izkliede K=3dB.
Trokšna limenis darba laikā var pārsniegt 80 dB(A).
Izmantojiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība a _h (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60335-2-69:
a_h<2,5m/s,K=1,5m/s^2
Montāža
▶ Pirms jebkura darba ar vakuumsücēju atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
Uzsūkšanas piederumu montāža (attēls A)
Uzsükšanas šljutene 17 ir aprikota ar fiksatoru sistēmu, kas lauj pievienot uzsükšanas piederumus (uzsükšanas adapteru 14 vai liekto sprauslu 17).
Bosch Power Tools 1 609 92A 40A | (13.7.17)
0
0
1
| 178 | Latviešu | |
| Instrumenta iemavas montāza (GAS 15 PS) - Uzbildiet iemavu instrumenta pievienošanai 15 uz uzsūkšanas šlūtenes 17, lidz abas šljūtenes spiedpogas 27 fiksejas ar skaidri sadzirdamu troksni. - Lai at vienotu uz sūkšanas piederumu, nospidjeti jutnes 1 ieksejam virsmām. - Uzbildiet uzsūkšanas leŋkposmu 18 uz uzsūkšanas šlūtenes 17, lidz abas spiedpogas 27 fiksejas ar skaidri sadzirdamu troksni. - Tad stingri uzbildiet izvelēto uzsūkšanas piederumu (gridas sprauslu, salaidumu sprauslu, uzsūkšanas cauruli u.c.) uz uzsūkšanas leŋkposma 18. - Lai at vienotu uz sūkšanas piederumu, nospidjeti jutnes 1 malas pāri tvertnes 1 malam. - Novietojiet vakuumsucēja augsejo dalu 8 tai paredzētajā vieta un nosledziet aizdares 9. | |
| Sprauslu un cauruļu montāza - Uzbildiet uzsūkšanas leŋkposmu 18 uz uzsūkšanas šlūtenes 17, lidz abas spiedpogas 27 fiksejas ar skaidri sadzirdamu troksni. - Tad stingri uzbildiet izvelēto uzsūkšanas piederumu (gridas sprauslu, salaidumu sprauslu, uzūsūkšanas cauruli u.c.) uz uzsūkšanas leŋkposma 18. - Lai at vienotu uz sūkšanas piederumu, nospidjeti jutnes 1 ieksejam virsmām. - Pärlociet plastmasas maisa 19 malas pāri tvertnes 1 malam. - Novietojiet vakuumsucēja augsejo dalu 8 tai paredzētajā vieta un nosledziet aizdares 9. | |
| Uzsūkšanas šljūtenes pievienošana | |
| Uzsūkšanas funkcija (attēls B1) - Pievienojiet uzsūkšanas šljūteni 17 šljūtenes savienotājam 2 un pagrieziet to lidz galam pulksteņa rādītāju kustības virzienā. | |
| Piezime. Puteklu uzūkšanas laikā, tiem beržoties gar uzūkšanas šljūtenes un piederumu sieninām, var veidoties elektrastatisks lādiņš, kas var iedarboties uz lietotāju elektrostatiskas izlādes veidā (atkaribā no apkārtējās vides ietekme un kermena stāvokla). Vispārejā gadījumā, veicot smalku puteklu un sausu materiālu uzūkšanu, Bosch lesaka izmantot antistatiskas uzūkšanas šljūtenes papildpiederums). | |
| Izpūsana (attēls B2) ► Vakuumsucējam ir gaisa izpūšanas funkcija. Parūpējieties, lai gaiss netiktu izpūsts brivā telpā. Izmantojiet izpūšanas funkciju tikai tad, ja vakuumsucējam ir pievienota tira šljūtene. Puteklı var but kaitigi veselibai. - Iesledziet vakuumsucēju vismaz uz 5 sekundēm (GAS 15: pārvietojiet ieliedzeju 5 stāvokli „On”; GAS 15 PS: pārvietojiet darba režimu pārsledzeju 4 pret simbolu „Uzsūkšana”), lai ar uzūkšanas šljūtenes palīdzibu 17 uzūktu nosēduos puteklus. - Pagrieziet uzūkšanas šljūteni 17 lidz galam preteji pulksteņa rāditāju kustības virzienam un izvelciet to no šljūtenes savienotāja 2. - Pievienojiet uzsūkšanas šljūteni 17 šljutenes savienotājam 13 un pagrieziet to lidz galam pulksteņa rāditāju kustības virzienā. | |
| Plastmasas maisa vai puteklu maisina ievietošana un iznemšana (sausu vielu uzūkšana) (attēli C1-C4) | |
| Veicot sausu vielu uzūkšanu, vakuumsucējā var ievietot plastmasas maisu 19 vai puteklu maisinu (papildpiederums). Tā tiek atvieglota puteklu utilizēšana. | |
| Plastmasas maisa ievietošana - Atveriet aizdares 9 un nonemiet vakuumsucēja augsejo dalu 8. | |
| Pievadiet instrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jātabilst vērtibai, kas norādita uz vakuumsucēja markejuma plaksnites. |
Latviešu | 179
Lüdzam iepazīties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselibai kaitigiem putekļiem.
Vakuumsüceju principiäli nedrikst izmantot telpäs ar paaugstinätu sprädzienbistamibu.
Lai taupītu energiju, ieslēdziet vakuumsūcēju tikai tad, kad tas tiek lietots.
Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šlute 17 vienmēr pilnīgi jānotin no vakuumsūcēja augšējas dala 8.
sausu vielu uzsūkšana
Nosēdušos putekļu uzsūkšana GAS 15:
- Lai ieslēgtu vakuumsūcēju, pārvietojiet ieslēdzēju 5 stāvokli „On“.
- Lai izslēgtu vakuumsūcēju, pārvietojiet ieslēdzēju 5 stāvokli „Off“.
GAS 15 PS:
- Lai leslēgtu vakuumsūcēju, pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Uzsūkšana“.
- Lai izslęgtu vakuumsūcēju, pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Izslęgts“.
Puteklu uzsūkšana no darbojošiem elektroinstrumentiem (tikai GAS 15 PS) (attēls F)
Ja no vakuumsūdā izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekoša gaisa apmaiņas pakāpe (L). levērojiet attiecīgus nacionālos priekšrakstus.
Vakuumsücejä ir iebūvēta kontaktligzda 3, kas apgādāta ar aizsargzemējuma kontaktu. Tai var pievienot vienu ārējo elektroinstrumentu. Nepārsniedziet kontaktligzdai pievienojamā elektroinstrumenta maksimālo pielaujamo jaudu.
- Nostipriniet uz šlūtenes iemavu pievienošanai pie instrumenta 15 (skatit sadalu „Instrumenta iemavas montāža“ lappusē 178).
- lebidiet uzsükšanas adapteru 14 elektroinstrumenta pu- teklu uzsükšanas iscaurulē.
- Nostipriniet uz šlūtenes iemavu pievienošanai pie instrumenta 15 (skatit sadalu „Instrumenta iemavas montāža“ lappusē 178). - lebidiet uzsūkšanas adapteru 14 elektroinstrumenta puteklu uzsūkšanas īscaurulė.
Piezime. Strādājot ar elektroinstrumentiem, no kuriem šljūtene tiek ievadīts neliels gaisa daudzums (piemēram, ar figürzā-giem, slipmašinām u.c.), jābūt atvērtai gaisa iesūkšanas lūkaī 31 uz iemavas pievienošanai pie instrumenta 15. Tas lauj bez problēmām izmantot filtra pusautomātiskās tirišanas funkciju (SFC).
Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas 31, līdz atvērums palielinās līdz maksimālajai pakāpei.
- Lai aktivizėtu vakuumsūcēja automātiskās ieslēgšanās un izslēgšanās funkciju, pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Automātiska ieslēgšanās un izslēgšanās”.
- Lai ieslēgtu vakuumsūcēju, ieslēdziet tā kontaktligzdai 3 pievienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski.
- Lai uzsūkšanu izbeigtu, izsledziet elektroinstrumentu. Automātiskās ieslēgšanās un izslēgšanās režima pēcdarbi-bas funkcija nodrošina vakuumsūcēja darbibu lidz 6 sekundes pēc elektroinstrumenta izslēgšanas, ľaujot aizvadīt uz-sūkšanas šļūtenė uzkrājušos puteklus.
- Lai izslēgtu vakuumsūcēju, pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Izslēgts“.
- Lai uzšūkšanu izbeigtu, izsledziet elektroinstrumentu. Automātiskās ieslēgšanās un izslēgšanās režima pēcdarbi-bas funkcija nodrošina vakuumusūcēja darbibu lidz 6 sekundes pēc elektroinstrumenta izslēgšanas, ľaujot aizvadīt uz-sūkšanas šlūtenē uzkrājušos puteklus. - Lai izslēgtu vakuumusūcēju, parvietojet darba re-zimu pārsledzēju 4 pret simbolu „Izsļēgts“.
Škidrumu uzsūkšana
Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbistamu škidrumu, piemēram, benzina, naftas, spirta vai organisko škīdinātāju uzūkšanai. Neuzsūciet ar to karstus vai degošus puteklus. Nelietojiet vakuumsūcēju telpās ar paaugstinātu sprādzienbistamību. Putekli, tvaiki vai škidrumi var aizdegties vai sprāgt.
▶ Vakuumsūcēju nedrikst izmantot kā ūdens sūkni. Vakuumsūcējs ir paredzēts vienīgī gaisa vai ūdens maisījumu uz-sūkšanai.
- Pirms jebkura darba ar vakuumsücēju atvienojlet tā kontaktdakšu no elektrotikla kontaktligzdas.
- Pirms škidrumu uzsükšanas iznemiet plastmasas maisu 19 vai puteklu maisinu un iztukšojiet tvertni 1.
- Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbistamu škīdrumu, piemēram, benzina, naftas, spirta vai organisko škīdinātāju uzsūkšanai. Neuzsūciet ar to karstus vai degošus puteklus. Nelietojiet vakuumsūcēju telpās ar paaugstinātu sprādzienbistamibu. Puteklj, tvaiki vai škīdrumi var aizdegties vai sprāgt. - Vakuumsūcēju nedrikst izmantot kā ūdens sūkni. Vakuumsūcējs ir paredzēts vieniņī gaisa vai ūdens maisijumu uzsūkšanai. - Pirms jebkura darba ar vakuumsūcēju atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas. - Pirms škīdrumu uzsūkšanas izņemiet plastmasas maisu 19 vai puteklu maisinų un iztukšojiet tvertni 1.
Piezime. Lai atvieglotu atkritumu utilizēšanu, veicot ūdens un cietu vielu maisijumu uzsūkšanu, izmantojiet mitrās uzsūkšanas filtru 21, kas lauj atdalit škidrumu no cietajām dalinām
- levietojiet tvertnė mitrās uzūkšanas filtru (skatīt sadaju „Mitrās uzūkšanas filtra ievietošana“ lappusē 178).
- levietojiet gumijas ieliktņus grīdas sprauslā (skatīt sadalu „Gumijas ieliktņu ievietošana“ lappusē 178).
- levietojiet tvertnė mitrās uzūkšanas filtru (skatīt sadaju „Mitrās uzūkšanas filtra ievietošana“ lappusē 178). - levietojiet gumijas ieliktņus grīdas sprausla (skatīt sadaju „Gumijas ieliktņu ievietošana“ lappusē 178).
Vakuumsūcējs ir aprikots ar pludina devēju. Ja tvertne ir pie-pildijusies lidz maksimālajam limenim, uzsūkšana tiek pār-traukta.
- Sādā gadījumā pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Izslegts“ (GAS 15 PS) vai ari pārvietojiet ie-slēdzeju 5 stāvokli „Off“ (GAS 15).
- Iztukšojiet tvertni1.
Lai novērstu pelējuma veidošanos pēc šķidrumu uzsūkšanas, veiciet šādus pasākumus.
- Nonemiet vakuumsúceja augšejo daļu 8 un ľaujiet tai labi izžūt.
- Izņemiet mitrās uzsūkšanas filtru 21 un ľaujiet ari tam labi izžūt.
- Sádá gadíjumá párvietojiet darba režimu párslédzěju 4 pret simbolu „Izslegts“ (GAS 15 PS) vai ari párvietojiet ie- sledzeju 5 stávokli „Off“ (GAS 15). - Iztukšojiet tvertni1. Lai nověrstu pelējuma veidošanos pēc škīdrumu uzsūkšanas, veiciet šadus pasākumus. - Noņemiet vakuumsúceja augšejo daļu 8 un ľaujiet tai labi izžūt. - Izņemiet mitrās uzsūkšanas filtru 21 un ľaujiet ari tam labi izžūt.
Pusautomātiska filtra tīrīšana (attēls G)
Elektromagnetisko filtra tirišanas sistēmu nepieciešams aktivēt, ja uzsūkšanas jauda klūst nepietiekama.
Filtrā tīrīšanas biežums ir atkarīgs no uzsūcamo putekļu daudzuma un tipa. Regulāri izmantojot elektromagnētisko filtra tīrīšanas sistēmu, ilgāk saglabājas augsta putekļu uzsūkšanas jauda.
Izmantojot filtra pusautomātiskās tīrišanas (SFC) funkciju, uz bridi izmainās gaisa plūsmas virziens, kā rezultātā filtra ieloces tiek attīrītas no putekļiem.
180|Latviešu
Filtra pusautomātiskās tirišanas (SFC) funkcijas aktivizēšana
- Ar plaukstu nosedziet sprauslas vai uzsükšanas šlūtenes atvērumu.
- Tris reizes nospiediet SFC funkcijas aktivizēšanas taustinu 7.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms jebkura darba ar vakuumsücēju atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
▶ Lai vakuumsücëjs droši un efektivi darbotos, tas reguläri jätira, īpašu uzmanību pievēršot ventilācijas atverēm.
▶ Vakuumsūcēja apkalpošanas un tirišanas laikā nēsājiet putekļu aizsargmasku.
Ja nepieciešams nomainit elektrotikla kabeli, tas jäveic firmas Bosch elektroinstrumentu servisa centrä vai Bosch pilnvarotä elektroinstrumentu remonta darbnica, jo tä tiks saglabats vajadzigais darba drošibas limenis.
Filtra iznemšana vai nomaiņa (attēli H1–H2)
Ja aploču filtrs ir bojāts, tas nekavējoties jānomaina.
- L ídz galam pagrieziet filtra tētāju 29 virzienā „īn iznemiet to kopā ar filtru 20 no tvertnes 1.
- Izvelciet netiro vai bojato filtru 20 no filtra turētāja 29.
- Iztiriet filtra ieloces ar mikstu suku. vai
Ja filtrs ir bojāts, nomainiet to.
- Novietojiet filtra turētāju 29 uz jaunā vai iztīrītā filtra 20.
- Uzvelciet filtra turētāju 29 kopā ar filtru 20 uz filtra groza 30 un tad lidz galam pagrieziet filtra turētāju 29 virzienā „☐”.
- Novietojiet vakuumsūcēja augšējo daļu 8 tai paredzētajā vietā un noslēdziet aizdares 9.
Tvertne
- Laiku pa laikam iztīriet tvertni 1 ar neabrazīvu, tirdzniecībā pieejamu tīrīšanas līdzekli un tad ľaujiet tvertnei izžūt.
Uzglabāšana un transports (attēls I)
- Aptiniet elektrokabeli ap pärnešanas rokturi 6.
- levietojiet uzs ükšanas caurules 26 turētājos 12.
- Apnemiet uzsükšanas šlūteni 17 ap vakuumsúcēja augšējo dalu un ieākējiet notursaïtes 16 turētājos 11.
- Pärnesiet vakuumsücēju tikai aiz roktura 6.
- Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotiem lietotājiem.
- Lai nostiprinatu pagriežamos ritenišus 10, nospiediet lejup ritenišu bremzes 14.
Klümju novēršana
| Klūme | Novērsana |
| Negriežas uzsūkšanas turbina. | - Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju un kontaktligzdu. |
| GAS 15 PS:Darba režimu pārslēdzējs 4 atrodas stāvokli „Automātiska ieslēgšanās un izslēgšanās”.- Pārvietojiet darba režimu pārslēdzēju 4 pret simbolu „Uzsūkšana“ vai ieslēdziet kontaktligzdai 3 pievienoto elektroinstrumentu. | |
| Izslēdzas uzsūkšanas turbina. | - Iztukšojiet tvertni 1. |
| Pēc tvertnes iztukšošanas uzsūkšanas turbina nesak griezties. | - Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet. |
| Ir nepietiekošs uzsūkšanas speks. | - Atbrivojiet uzsūkšanas sprauslu, uzsūkšanas cauruli 26, uzsūkšanas šlūteni 17 un filtru 20 no nosprostojumiem. |
| - Nomainiet plastmasas maisu 19 vai puteklju maisinu. | |
| - Pareizi fiksējiet filtra turētāju 29. | |
| - Pareizi novietojiet vakuumsūcēja augšējo dalu 8 un noslēdziet aizdari 9. | |
| - Nomainiet filtru 20. | |
| Uzsukšainas laikā birst ārā puteklji. | - Parbaudiet, vai filtrs 20 ir pareizi ievietots. |
| - Nomainiet filtru 20. | |
| Šķidrumu uzsūkšanas laikā automātiskā izslēgšanās nenotiek. | Ja tiek uzsūkti strāvu nevadoši šķidrumi vai veidojas putas, automātiskā izslēgšanās nenotiek.- Pastāvīgi kontrolējiet tvertnes piepildišanās pakāpi. |
| Nedarbojas pusautomātiskās filtra tīrišanas funkcija. | - Nospiediet SFC funkcijas aktivizešanas taustinu 7. |
1 609 92A 40A | (13.7.17) Bosch Power Tools
Lietuviškai | 181
Klientu konsultāciju dienests un konsultācijas par lietošanu
Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves dalu iegādi. Izklājuma zimējumus un informāciju par rezerves dalām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultaciju grupa centisies Jums palidzët vis-labakaja veida, sniedzot atbildes uz jautajumiem par müsu iz-strādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotais vakuumsūcējs, tā piederumi un iesainojuma materiāli jāpakļauj otrreizējai pāstrādei apkārtējai videi nekaitīga veidā.
Neizmetiet vakuumsüceju sadzīves atkritumu tvertne!
Tiesības uz izmaiņām tiek saglabātas.
Lietuviškai
Saugos nuorodos
