KASUTUSJUHEND GAS 15 Professional BOSCH

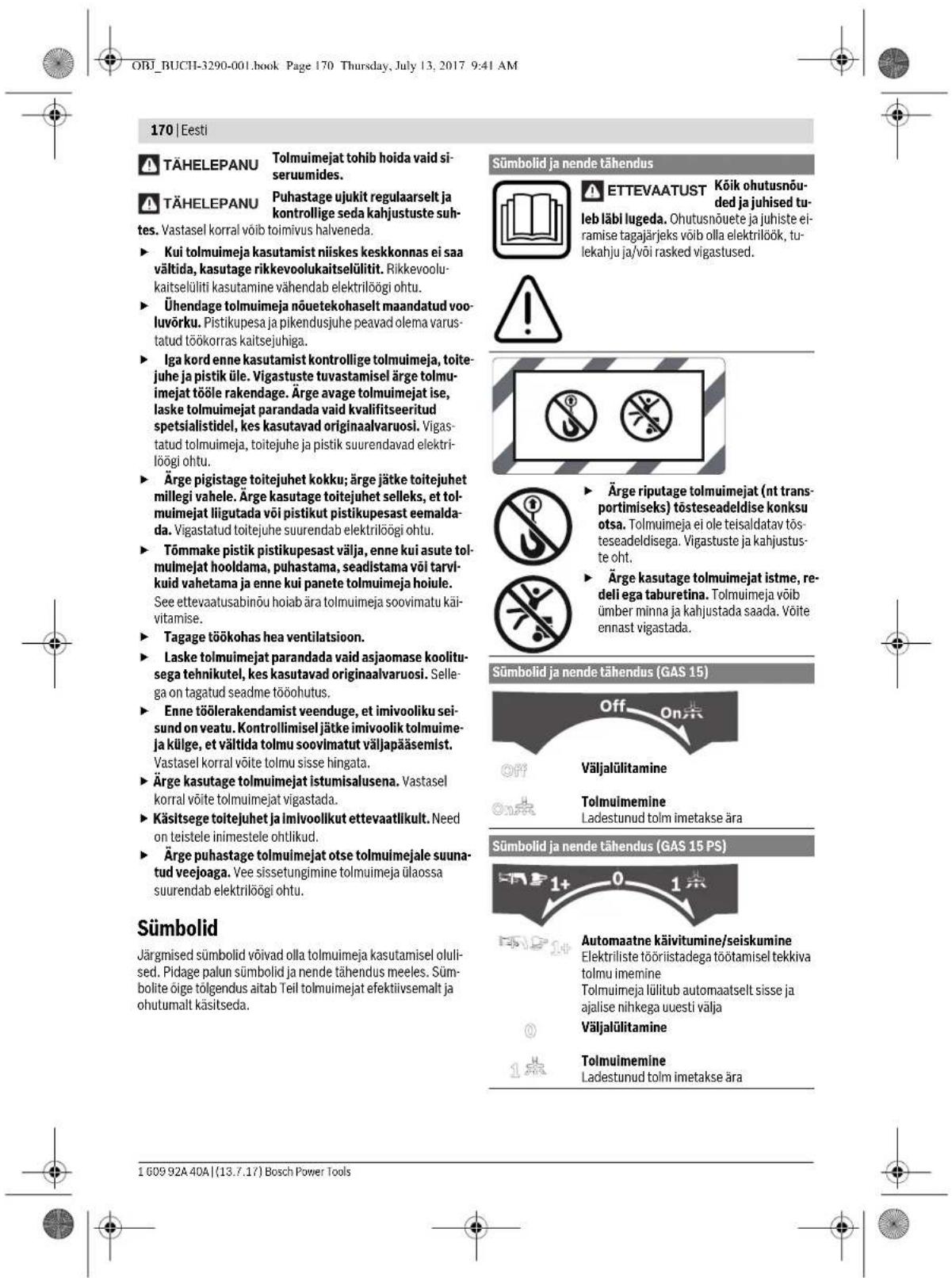

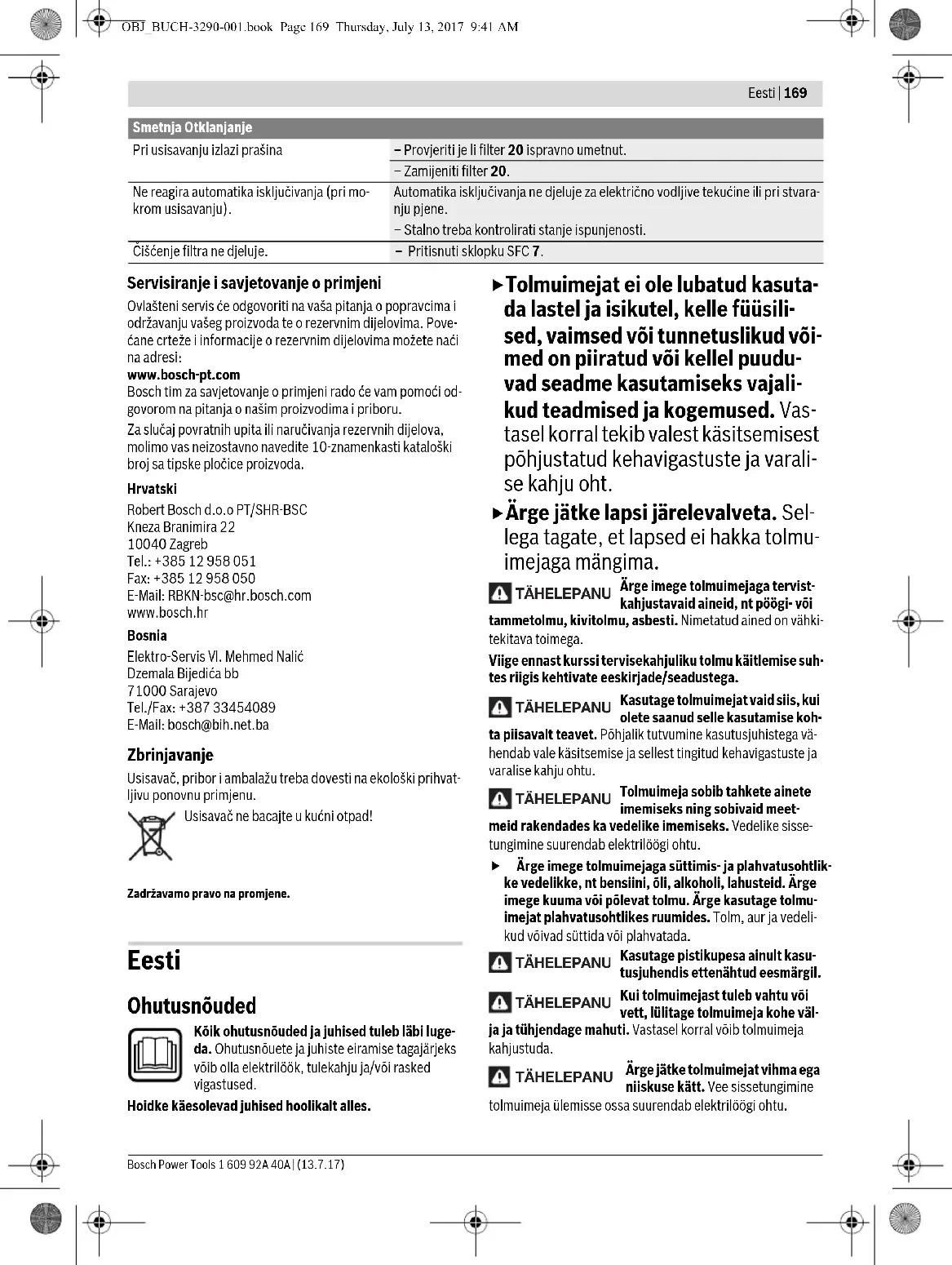

Automaatne käivitumine/seiskumine

• mõõdetud imivoolikuga, mille Ø 35 mm ja pikkus 3 m Andmed kehtivad nimipingetel [U] 230 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. OBJ_BUCH-3290-001.book Page 171 Thursday, July 13, 2017 9:41 AM172 | Eesti 1 609 92A 40A | (13.7.17) Bosch Power Tools Andmed müra/vibratsiooni kohta Müratase määratud kooskõlas standardiga EN 60335-2-69. Tolmuimeja A-filtriga korrigeeritud helivõimsuse tase on üld- juhul 74 dB(A). Mõõtemääramatus K=3 dB. Müratase võib töötamisel ületada 80 dB(A). Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60335-2-69:

Montaaž Enne mis tahes tööde teostamist tolmuimeja kallal tõmmake pistik pistikupesast välja. Imemistarvikute paigaldamine (vt joonist A) Imivoolikul 17 on klõps-kinnitus tarvikute ühendamiseks (imiadapter 14, kõrverdatud otsak 17). Tööriistamuhvi paigaldamine (GAS 15 PS) –Ühendage tööriistamuhv 15 imivoolikuga 17 ja veenduge, et imivooliku mõlemad survenupud 27 kuuldavalt kohale fikseeruvad. – Lahtiühendamiseks vajutage survenupud 27 sisse ja tõm- make detailid üksteise küljest lahti. Otsakute ja torude paigaldamine – Ühendage torupõlv 18 imivoolikuga 17 ja veenduge, et imivooliku mõlemad survenupud 27 kuuldavalt kohale fik- seeruvad. – Seejärel ühendage soovitud tarvik (põrandaotsak, piluot- sak, imitoru jmt) tugevasti torupõlvega 18. – Lahtiühendamiseks vajutage survenupud 27 sisse ja tõm- make detailid üksteise küljest lahti. Imivooliku paigaldamine Imifunktsioon (vt joonist B1) – Ühendage imivoolik 17 voolikukinnitusse 2 ja keerake voo- likut päripäeva kuni piirikuni. Märkus: Tolmu hõõrdumine imivoolikus ja otsakus tekitab tolmuimemisel elektrostaatilise laengu, mida kasutaja võib ta- juda (sõltuvalt keskkonnamõjudest ja kehalisest seisundist). Peentolmu ja kuivade materjalide imemisel soovitab Bosch kasutada antistaatilist imivoolikut (lisatarvik). Väljapuhkefunktsioon (vt joonist B2) Tolmuimeja on varustatud väljapuhumisfunktsiooniga. Ärge puhuge jääkõhku vabasse ruumi. Väljapuhumis- funktsiooni kasutage üksnes puhta voolikuga. Tolm võib olla tervisekahjulik. – Lülitage tolmuimeja vähemalt 5 sekundiks sisse (GAS 15: lüliti (sisse/välja) 5 asendisse „On“; GAS 15 PS: töörežii- milüliti 4 sümbolile „Imemine“), et imivoolikut 17 ladestu- nud tolmust puhastada. – Keerake imivoolikut 17 vastupäeva kuni piirikuni ja tõm- make see voolikukinnitusest 2 välja. – Ühendage imivoolik 17 voolikukinnitusse 13 ja keerake se- da päripäeva kuni piirikuni. Plastkoti või tolmukoti paigaldamine/eemalda- mine (kuiva tolmu imemine) (vt jooniseid C1–C4) Kuiva tolmu imemiseks võite tolmuimejasse paigaldada plast- koti 19 või tolmukoti (lisatarvik). See kergendab tolmu käitle- mist. Plastkoti sissepanek –Avage lukud 9 ja võtke tolmuimeja ülemine osa 8 maha. – Asetage plastkott 19 nii, et täiteava on ees, mahutisse 1 . Kinnitage plastkott imiava alla klambritega 28. – Veenduge, et plastkott 19 on täielikult vastu mahuti 1 sise- seinu. –Keerake plastkoti 19 ülejäänud osa üle mahuti 1 serva. – Asetage tolmuimeja ülemine osa 8 tagasi kohale ja sulgege lukud 9. Plastkoti eemaldamine ja sulgemine –Avage lukud 9 ja võtke tolmuimeja ülemine osa 8 maha. – Tõmmake täitunud plastkoti 19 serv taha klambrite 28 va- helt välja. – Võtke plastkott 19 ettevaatlikult, ilma seda vigastamata, tolmuimejast välja. Seejuures jälgige, et plastkott ei riiva imiava ega muid tera- vaid esemeid. Tolmukoti vahetamine/paigaldamine (lisatarvik) –Avage lukud 9 ja võtke tolmuimeja ülemine osa 8 maha. – Tõmmake täis tolmukott 18 ühendusäärikult maha. Sulge- ge tolmukoti ava kattega. Võtke suletud tolmukott tolmu- imejast välja. – Tõmmake uus tolmukott tolmuimeja ühendusäärikule. Veenduge, et tolmukott on kogupikkuses vastu mahuti 1 si- seseina. – Asetage tolmuimeja ülemine osa 8 tagasi kohale ja sulgege lukud 9. Kummiliistu paigaldamine (Vedelike imemine) (vt joonist D) –Eemaldage hari 24 sobiva tööriista abil põrandaotsakust 25. – Asetage kummiliist 23 põrandaotsakusse 25. Märkus: Kummiliistu struktureeritud külg peab jääma välja- poole. Automaatne käivitumine/seiskumine* Nimipinge Max võimsus min võimsus

• Külgeühendatud elektrilise tööriista lubatud nimivõimsuse näit (riigiti erinev) OBJ_BUCH-3290-001.book Page 172 Thursday, July 13, 2017 9:41 AMEesti | 173 Bosch Power Tools 1 609 92A 40A | (13.7.17) Veefiltri paigaldamine (Vedelike imemine) (vt jooniseid E1–E2) –Avage lukud 9 ja võtke tolmuimeja ülemine osa 8 maha. – Keerake filtrihoidikut 29 kuni piirikuni pöörlemissuunas „ “ ja võtke filtrihoidik koos filtriga 20 mahutist 1 välja. – Tõmmake veefilter 21 üle filtrikorvi 30. – Asetage tolmuimeja ülemine osa 8 tagasi kohale ja sulgege lukud 9. Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Võrgupinge peab üh- tima elektrilise tööriista andmesildil märgitud pingega. Viige ennast kurssi tervist kahjustava tolmu käsitsemi- se suhtes kehtivate siseriiklike nõuete/seadustega. Tolmuimejat ei tohi kasutada plahvatusohtlikes ruumides. Energia säästmiseks lülitage tolmuimeja sisse vaid siis, kui se- da kasutate. Optimaalse tolmueemalduse tagamiseks peate imivooliku 17 alati täielikult tolmuimeja ülemise osa 8 küljest lahti kerima. kuiva tolmu imemine Ladestunud tolm imetakse ära GAS 15: –Tolmuimeja sisselülitamiseks viige lüliti (sis- se/välja) 5 asendisse „On“. –Tolmuimeja väljalülitamiseks viige lüliti (sis- se/välja) 5 asendisse „Off“. GAS 15 PS: –Tolmuimeja sisselülitamiseks seadke töörežiimi- lüliti 4 sümbolile „Tolmuimemine“. –Tolmuimeja väljalülitamiseks seadke töörežiimi- lüliti 4 sümbolile „Väljalülitamine“. Elektriliste tööriistadega töötamisel tekkiva tolmu imemine (üksnes mudelil GAS 15 PS) (vt joonist F) Kui heitõhk juhitakse ruumi tagasi, peab ruumi õhuva- hetuse määr (L) olema piisav. Juhinduge asjaomastest siseriiklikest eeskirjadest. Tolmuimejasse on integreeritud kaitsekontaktiga varustatud pistikupesa 3. Sellesse saate ühendada välise elektrilise töö- riista. Pidage kinni külgeühendatud elektrilise tööriista luba- tud maksimumvõimsusest. – Monteerige tööriistamuhv 15 (vt „Tööriistamuhvi paigal- damine“, lk 172). – Asetage imiadapter 14 elektrilise tööriista tolmuimejalii- desesse. Märkus: Töötamisel elektriliste tööriistadega, mille õhu juur- devool imivoolikusse on väike (nt tikksaed, lihvmasinad jm), peab õhuava 31 tööriistamuhvis 15 olema avatud. Vaid sel ju- hul poolautomaatne filtripuhastus (SFC) veatult töötada. Selleks keerake rõngast õhuava 31 kohal seni, kuni tekib mak- simaalne ava. –Tolmuimeja automaatse käivituse/seis- kamise töölerakendamiseks seadke töö- režiimilüliti 4 sümbolile „Start-/Stop-- automaatika“. –Tolmuimeja sisselülitamiseks lülitage sisse ühenduspes- sa 3 ühendatud elektriline tööriist. Tolmuimeja käivitub au- tomaatselt. – Lülitage elektriline tööriist välja, et tolmuimemist lõpeta- da. Enne automaatset seiskumist toimub kuni 6 sekundi jook- sul järelpöörlemine, et eemaldada imivoolikust ülejäänud tolm. –Tolmuimeja väljalülitamiseks seadke töörežiimi- lüliti 4 sümbolile „Väljalülitamine“. Vedelike imemine Ärge imege tolmuimejaga süttimis- ja plahvatusohtlik- ke vedelikke, nt bensiini, õli, alkoholi, lahusteid. Ärge imege kuuma või põlevat tolmu. Ärge kasutage tolmu- imejat plahvatusohtlikes ruumides. Tolm, aur ja vedeli- kud võivad süttida või plahvatada. Tolmuimejat ei tohi kasutada veepumbana. Tolmuimeja on ette nähtud õhu- ja veesegu imemiseks. Enne mis tahes tööde teostamist tolmuimeja kallal tõmmake pistik pistikupesast välja. – Enne vedelike imemist eemaldage plastkott 19 või tolmu- kott ja tühjendage mahuti 1. Märkus: Vedelike ja tahkete ainete segude imemisel kasutage käitlemise hõlbustamiseks veefiltrit 21, mis eraldab tahketest ainetest vedeliku. – Asetage veefilter mahutisse (vt „Veefiltri paigaldamine“, lk 173). – Pange kummiliist põrandaotsakusse (vt „Kummiliistu pai- galdamine“, lk 172). Tolmuimejal on ujuk. Kui maksimaalne täituvusaste on saavu- tatud, siis tolmuimemine seiskub. – Seadke töörežiimilüliti 4 sümbolile „Väljalülitamine“ (GAS 15 PS) või lüliti (sisse/välja) 5 asendisse „Off“ (GAS 15) . –Tühjendage mahuti 1. Et vältida hallituse teket pärast vedelike imemist: – Võtke tolmuimeja ülemine osa 8 maha ja laske sellel korra- likult kuivada. –Võtke veefilter 21 välja ja laske ka sellel hästi kuivada. Poolautomaatne filtripuhastus (vt joonist G) Filtripuhastuse funktsioon tuleb käivitada hiljemalt siis, kui imivõimsus ei ole enam piisav. Filtripuhastuse sagedus sõltub tolmu liigist ja kogusest. Regu- laarse filtripuhastuse korral väheneb võimsus aeglasemalt. Poolautomaatsel filtripuhastusel (SFC) puhastab ümbersuu- natud õhuvoog filtri lamellid ladestunud tolmust. SFC-filtripuhastuse käivitamine – Sulgege otsaku või imivooliku ava peopesaga. – Vajutage 3 korda SFC-lülitile 7. OBJ_BUCH-3290-001.book Page 173 Thursday, July 13, 2017 9:41 AM174 | Eesti 1 609 92A 40A | (13.7.17) Bosch Power Tools Hooldus ja teenindus Hooldus ja puhastus Enne mis tahes tööde teostamist tolmuimeja kallal tõmmake pistik pistikupesast välja. Veatu ja ohutu töö tagamiseks hoidke tolmuimeja ja selle ventilatsiooniavad puhtad. Tolmuimeja hooldamisel ja puhastamisel kandke tol- mukaitsemaski. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandus- töökojas. Filtri väljavõtmine/vahetamine (vt jooniseid H1–H2) Vigastatud voldikfilter vahetage kohe välja. –Avage lukud 9 ja võtke tolmuimeja ülemine osa 8 maha. – Keerake filtrihoidikut 29 kuni piirikuni pöörlemissuunas „ “ ja võtke filtrihoidik koos filtriga 20 mahutist 1 välja. – Tõmmake määrdunud/kahjustada saanud filter 20 filtrihoi- dikult 29 maha. – Harjake filtri lamellid pehme harjaga puhtaks. või Vahetada kahjustada saanud filter välja. – Asetage filtrihoidik 29 puhastatud/uuele filtrile 20. – Tõmmake filtrihoidik 29koos filtriga 20 filtrikorvi 30 peale ja keerake filtrihoidikut 29 kuni piirikuni pöörlemissuunas

– Asetage tolmuimeja ülemine osa 8 tagasi kohale ja sulgege lukud 9. Mahuti – Puhastage mahutit 1 aeg-ajalt tavalise mitteabrasiivse pu- hastusvahendiga ja laske kuivada. Hoidmine ja transportimine (vt joonist I) – Kerige toitejuhe kandekäepideme 6 ümber. – Torgake imitorud 26 hoidikutesse 12. – Asetage imivoolik 17 tolmuimeja ülemise osa ümber ja ri- putage kinnitusaasast 16 hoidiku 11 külge. – Kandke tolmuimejat ainult kandekäepidemest 6. – Asetage tolmuimeja kuiva ruumi, kuhu ei pääse kõrvalised isikud. – Juhtrullikute 10 lukustamiseks vajutage alla juhtrullikute pidur 14. Häirete kõrvaldamine Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Probleem Vea kõrvaldamine Imiturbiin ei käivitu. – Kontrollige üle võrgujuhe, võrgupistik, kaitse ja pistikupesa. GAS 15 PS: Töörežiimilüliti 4 on asendis „automaatne käivitumine/seiskumine“. – Seadke töörežiimilüliti 4 sümbolile „tolmuimemine“ või lülitage sisse pistiku- pessa 3 ühendatud elektriline tööriist. Imiturbiin lülitub välja. – Tühjendage mahutit 1. Imiturbiin ei käivitu pärast mahuti tühjenda- mist. – Lülitage tolmuimeja välja ja oodake 5 sekundit, 5 sekundi pärast lülitage tol- muimeja uuesti sisse. Imivõimsus väheneb. – Eemaldage ummistused imiotsakust, imitorust 26, imivoolikust 17 ja filtrist
