BRUKSANVISNING GAS 15 Professional BOSCH

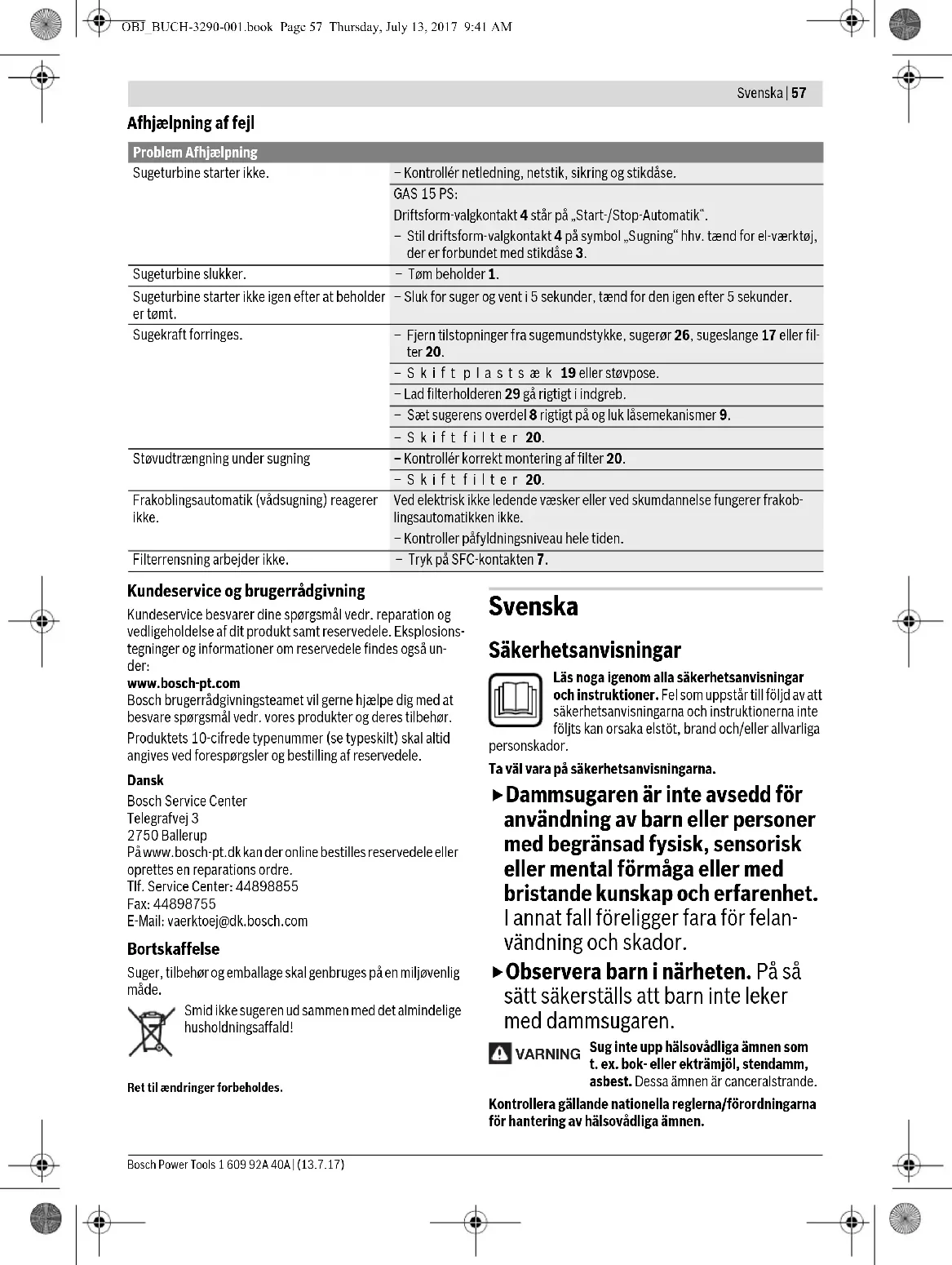

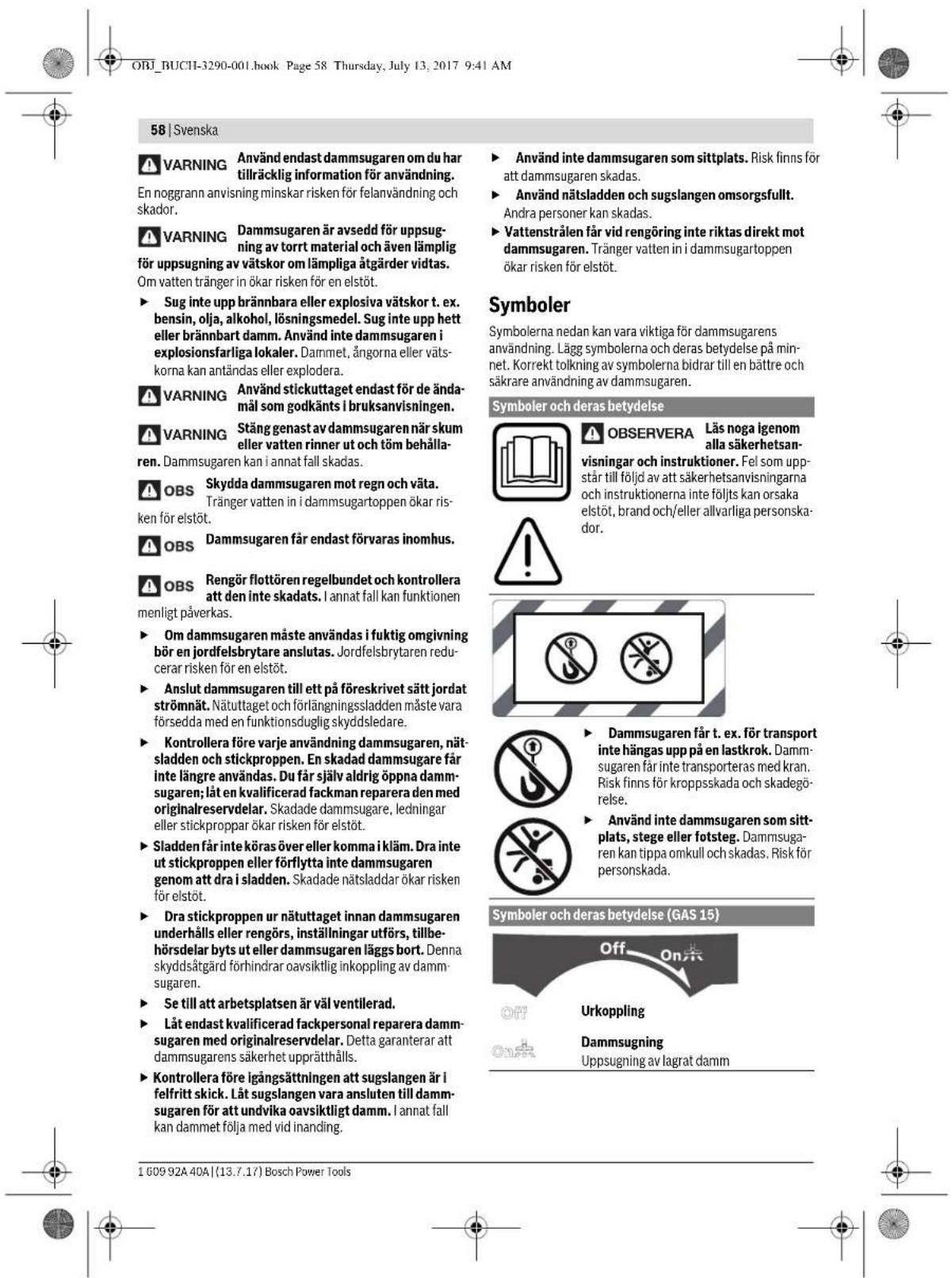

• uppmätt med en sugslang Ø 35 mm och 3 m lång Uppgifterna gäller för märkspänningar [U] 230 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. OBJ_BUCH-3290-001.book Page 59 Thursday, July 13, 2017 9:41 AM60 | Svenska 1 609 92A 40A | (13.7.17) Bosch Power Tools Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60335-2-69. Dammsugarens A-vägda ljudtrycksnivå når i typiska fall 74 dB(A). Onoggrannhet K=3 dB. Ljudnivån under arbetet kan överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335-2-69:

Montage Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren. Montering av tillbehör (se bild A) Dammsugarslangen 17 är utrustad med ett klämsystem med vilket dammsugartillbehöret (utsugsadaptern 14, det böjda munstycket 17) kan anslutas. Montering av verktygsmuff (GAS 15 PS) – Skjut upp verktygsmuffen 15 på sugslangen 17 tills sug- slangens båda tryckknappar 27 hörbart snäpper fast. –För demontering tryck in tryckknapparna 27 och dra kom- ponenterna isär. Montering av munstycken och rör – Skjut upp utsugningsböjen 18 på sugslangen 17 tills sug- slangens båda tryckknappar 27 hörbart snäpper fast. – Skjut sedan stadigt upp tillbehöret (golvmunstycke, fog- munstycke, sugrör etc.) på utsugningsböjen 18. –För demontering tryck in tryckknapparna 27 och dra kom- ponenterna isär. Montering av sugslang Sugfunktion (se bildB1) – Anslut sugslangen 17 till slangupptagningen 2 och vrid den medurs ända till anslaget. Anvisning: Genom dammets friktion i sugslangen och tillbe- höret uppstår vid sugning statisk uppladdning som använda- ren uppfattar som en statisk urladdning (beroende på miljö- villkor och känslighet). Generellt rekommenderar Bosch en antistatisk sugslang (till- behör) vid sugning av fint damm och torrt material. Utblåsningsfunktion (se bild B2) Dammsugaren har en utblåsningsfunktion. Blås inte ut frånluften i fria rummet. Använd utblåsningsfunktio- nen endast med en ren slang. Dammet kan vara hälso- vådligt. – Starta och kör sugen i minst 5 sek (GAS 15: Till-/Frånbry- tare 5 på ”On”; GAS 15 PS: Väljarbrytare driftssätt 4 sätts till symbolen ”Suga”), för att rensa sugslangen 17 från avlagrat stoft. – Vrid sugslangen 17 moturs ända till anslaget och dra ut den ur slangupptagningen 2. – Anslut sugslangen 17 till slangupptagningen 13 och vrid den medurs ända till anslaget. Sätt in/ta bort plastsäck eller dammpåse (Torrsugning) (se bilderna C1 –C4) För att torrsuga kan du sätta in en plastsäck 19 eller en damm- påse (tillbehör) i sugen. Därigenom underlättas avfallshante- ringen av stoftet. Sätt in plastsäcken – Öppna spännlåsen 9 och ta bort dammsugarens övre del 8. – Lägg plastsäcken 19 med påfyllningsöppningen framåt i behållaren 1. Fäst plastsäcken under sugöppningen med hjälp av klamrarna 28. – Kontrollera att plastsäcken 19 ligger an i sin helhet mot behållarens innerväggar 1. – Vik resten av plastsäcken 19 över behållarens kant 1. – Sätt åter på dammsugarens övre del 8 och stäng åter spännlåsen 9. Ta ut plastsäcken och förslut den – Öppna spännlåsen 9 och ta bort dammsugarens övre del 8. – Dra den fulla plastsäckens rand 19 bakåt ur klamrarna 28. Max. genomflödesmängd

• uppmätt med en sugslang Ø 35 mm och 3 m lång Uppgifterna gäller för märkspänningar [U] 230 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Start-/stoppautomatik* Märkspänning max. effekt min. effekt

• Uppgifter om elverktygets tillåtna anslutningseffekt (landsspecifikt) OBJ_BUCH-3290-001.book Page 60 Thursday, July 13, 2017 9:41 AMSvenska | 61 Bosch Power Tools 1 609 92A 40A | (13.7.17) – Ta försiktigt ut plastsäcken 19 ur sugen utan att skada den. Se till att plastsäcken inte rör vid sugöppningen eller andra vassa ställen. Byte och insättning av dammpåse (tillbehör) – Öppna spännlåsen 9 och ta bort dammsugarens övre del 8. – Dra bort dammpåsen 18 från anslutningsflänsen bakåt. Tillslut dammpåsens öppning genom att fälla ner locket. Ta ut den tillslutna dammpåsen ur dammsugaren. – Dra upp den nya dammpåsen på dammsugarens anslut- ningsfläns. Kontrollera att dammpåsen i sin fulla längd lig- ger an mot behållarens inre vägg 1. – Sätt åter på dammsugarens övre del 8 och stäng åter spännlåsen 9. Insättning av gummiprofil (Våtsugning) (se bildD) – Lyft upp borstkammarna 24 med ett lämpligt verktyg ur golvmunstycket 25. – Placera gummiprofilerna 23 i golvmynstycket 25. Anvisning: Gummiprofilernas struktuerade sida måste ligga utåt. Sätta in våtfilter (Våtsugning) (se bilderna E1–E2) – Öppna spännlåsen 9 och ta bort dammsugarens övre del 8. – Vrid filterhållaren 29 ända till anslaget i vridriktning ” ” och ta ut filterhållaren tillsammans med filtret 20 ur behål- laren 1. – Stjälp våtfiltret 21 över filterkorgen 30. – Sätt åter på dammsugarens övre del 8 och stäng åter spännlåsen 9. Drift Driftstart Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt. Kontrollera de gällande nationella reglerna/förord- ningarna för hantering av hälsovådliga ämnen. Dammsugaren får principiellt inte användas i explosionsfar- liga lokaler. För att spara energi, koppla på dammsugaren endast när du vill använda den. För att kunna garantera en optimal sugeffekt måste sug- slangen 17 alltid rullas av fullständigt från dammsugarens övre del 8. Torrsugning Uppsugning av lagrat damm GAS 15: –För att starta sugen sätter du till-/frånbrytaren 5 på ”On”. – För att stänga av sugen sätter du till-/frånbrytaren 5 på ”Off”. GAS 15 PS: –För att starta sugen sätter du driftssätts-väljar- brytaren 4 på symbolen ”Suga”. –För att stänga av sugen sätter du driftssätts-väl- jarbrytaren 4 på symbolen ”Stänga av”. Uppsugning av damm som bildas av elverktyg (endast för GAS 15 PS) (se bild F) Lokalen måste ha en tillräckligt bra luftväxlingsfrek- vens (L) om frånluften återförs till lokalen. Följ de gäl- lande nationella föreskrifterna. Dammsugaren är försedd med ett inbyggt jordat apparatuttag

3. Ett externt elverktyg kan anslutas till apparatuttaget.

Beakta det anslutna elverktygets högsta tillåtna anslutnings- effekt. – Montering av verktygsmuff 15 (se ”Montering av verktygs- muff”, sidan 60). – Sätt in utsugsadaptern 14 i elverktygets utsugsanslutning. Anvisning: Vid arbeten med elektriska verktyg, vars lufttill- försel i sugslangen är låg (t.ex. sticksågar, slipar etc.) skall falskluftöppningen 31 på verktygsmuffen 15 öppnas. Bara på så sätt kan den halvautomatiska filterrengöringen (SFC) arbeta utan problem. För att göra detta vrids ringen ovanför falsluftöppningen 31, tills en maximal öppning uppstår. –För att ta sugens start/stopp-automatik i drift sätts driftssätts-väljarbrytaren 4 på symbolen ”Start-/Stopp-automatik”. – Koppla för igångsättning av dammsugaren på elverktyget som är anslutet till stickuttaget 3. Sugaren startar automatiskt. – Koppla från elverktyget för att avsluta dammsugningen. Start-/stoppautomatikens eftergångsfunktion fortsätter att gå 6 sekunder för att suga ut resterande damm ur sug- slangen. –För att stänga av sugen sätter du driftssätts-väl- jarbrytaren 4 på symbolen ”Stänga av”. Våtsugning Sug inte upp brännbara eller explosiva vätskor t. ex. bensin, olja, alkohol, lösningsmedel. Sug inte upp hett eller brännbart damm. Använd inte dammsugaren i explosionsfarliga lokaler. Dammet, ångorna eller väts- korna kan antändas eller explodera. Dammsugaren får inte användas som vattenpump. Dammsugaren är avsedd för uppsugning av en luft- och vattenblandning. Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren. – Innan våtsugningen skall plastsäcken 19 eller dammpåsen tas bort och behållaren 1 tömmas. Anvisning: För att underlätta avfallshanteringen vid sugning av blandningar mellan vatten och fasta partiklar skall våtfiltret 21, som skiljer vätskan från de fasta partiklarna, användas. – Sätt in våtfiltren i behållaren (se ”Sätta in våtfilter”, sidan 61). – Placera gummiprofilen i golvmunstycket (se ”Insättning av gummiprofil”, sidan 61). OBJ_BUCH-3290-001.book Page 61 Thursday, July 13, 2017 9:41 AM62 | Svenska 1 609 92A 40A | (13.7.17) Bosch Power Tools Sugen är utrustad med en flottör. När den maximala nivån har uppnåtts stoppas sugningen. – Sätt driftssätts-väljarbrytaren 4 på symbolen ”Stänga av” (GAS 15 PS) resp. till-/från-brytaren 5 på ”Off” (GAS 15) . –Töm behållaren 1. För att undvika mögelbildning efter våtsugning: – Ta av sugöverdelen 8 och låt den torka väl. – Ta ut våtfiltret 21 och låt även detta torka väl. Halvautomatisk filterrening (se bild G) Filterreningen måste startas senast efter det sugeffekten inte längre är tillfredsställande. Filterreningens frekvens är beroende av dammtyp och damm- mängd. Vid regelbunden användning upprätthålls den maxi- mala sugeffekten under en längre tid. Vid den halvautomatiska filterrengöringen (SFC) rengörs fil- terlamellerna från avlagrat damm genom att vända luftström- men. Utlösa SFC-filterrengöring – Tillslut med handen munstycks- eller sugslangsöppningen. – Tryck 3 ggr på SFC-brytaren 7. Underhåll och service Underhåll och rengöring Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren. Håll dammsugaren och dess ventilationsöppningar rena för bra och säkert arbete. Använd en dammfiltermask vid service och rening av dammsugaren. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg. Ta ut/byt filtret (sebildernaH1–H2) Byt genast ut skadat veckfilter . – Öppna spännlåsen 9 och ta bort dammsugarens övre del 8. – Vrid filterhållaren 29 ända till anslaget i vridriktning ” ” och ta ut filterhållaren tillsammans med filtret 20 ur behål- laren 1. – Dra av det smutsiga/skadade filtret 20 från filterhållaren

– Borsta av lamellerna i filtret med en mjuk borste. eller Byt ut ett skadat filter. – Sätt filterhållaren 29 på det rengjorda/nya filtret 20. – Stjälp filterhållaren 29 tillsammans med filtret 20 över fil- terkorgen 30 och vrid filterhållaren 29 ända till anslaget i rotationsriktningen ” ”. – Sätt åter på dammsugarens övre del 8 och stäng åter spännlåsen 9. Behållare – Torka nu och då av behållaren 1 med i handeln förekom- mande, icke skurande rengöringsmedel och låt behållaren sedan torka. Lagring och transport (se bild I) – Linda nätkabeln runt handtaget 6. – Sätt sugrören 26 i hållarna 12. – Lägg sugslangen 17 runt sugens ovandel och häng hål- laröglan 16 i hållaren 11. – Dammsugaren får endast bäras i handtaget 6. – Lagra dammsugaren i ett torrt rum och säkra den mot obe- fogad användning. – För låsning av styrrullarna 10 trampa ned styrrullebrom- sen 14. Åtgärder vid störningar Problem Åtgärd Dammsugarens turbin startar inte. – Kontrollera nätkabel, nätstickkontakt, säkring och uttag. GAS 15 PS: Funktionsomkopplaren 4 står i läget ”Start-/stopp-automatik”. – Ställ funktionsomkopplaren 4 mot symbolen ”sugning” resp. slå på elverkty- get som anslutits till vägguttaget 3. Sugturbinen kopplar från. –Töm behållaren 1. Sugturbinen återstartar inte efter behållarens tömning. – Slå från dammsugaren och vänta 5 sekunder och slå sedan åter på. Sugeffekten minskar. – Ta bort igensättningar i sugmunstycket, sugrör 26, sugslangen 17 eller filtret
