Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	Predator Z321QU
Ekrano dydis	31,5 colio (80 cm)
Maksimali raiška	2560 x 1440 pikselių (DP: 165 Hz, HDMI: 60 Hz)
Ekrano technologija	VA (vertikalus lygiavimas)
Tipinis ryškumas	300 cd/m²
Natūralus kontrastas	3000:1
Atsako laikas	4 ms (GTG)
Matymo kampas (horizontalus/vertikalus)	178° / 178°
Integruoti garsiakalbiai	Taip, 2 x 7 W
Įvesties jungtys	HDMI, DisplayPort, USB 3.0 x 4 (hub'as)
Matmenys (P x A x G)	712,7 x 484~604 x 298,3 mm
Neto svoris	10,1 kg
Maitinimas	100-240 V ~ 50/60 Hz
Elektros suvartojimas (darbo režimas)	45 W (tipinis)
Elektros suvartojimas (budėjimas)	0,5 W (tipinis)
Ergonomiški nustatymai	Pasvirimas nuo -5° iki +25°, sukimas +/-25°, aukštis 120 mm
OSD funkcijos	Ryškumas, kontrastas, mėlyna šviesa, dark boost, adaptyvus kontrastas, gama, spalvų temperatūra, sodrumas, 6 ašių spalva, garsas, overdrive, perlaikymas, taikiklis
G-SYNC suderinamumas	Taip (per DisplayPort, reikia suderinamo NVIDIA GPU)
Rekomenduojamas valymas	Atjunkite, naudokite minkštą, nepaliekantį pūkelių audinį su bekvapiu tirpalu
Saugumas	Nelaikykite vandenyje ar lietuje, neatidarykite korpuso, laikykite nuo -20°C iki 60°C temperatūroje
Taisomumas	Remontą turi atlikti įgaliotas meistras

Dažnai užduodami klausimai - Predator Z321QU ACER

Kaip išvalyti Predator Z321QU ekraną ?

Išjunkite ekraną ir atjunkite maitinimo laidą. Purškite bekvapę valymo priemonę ant minkšto, nepaliekančio pūkelių audinio, tada švelniai nuvalykite ekraną. Niekada nenaudokite abrazyvinių priemonių ar skysčių tiesiai ant plokštės.

Kokie yra prieigos režimai ?

Monitorius turi HDMI ir DisplayPort įvestis, taip pat USB 3.0 hub'ą su 4 prievadais. Naudokite HDMI arba DisplayPort laidą vaizdo signalui, o USB laidą periferiniams įrenginiams ar greitam įkrovimui.

Kaip reguliuoti ekrano aukštį ?

Stovas leidžia reguliuoti aukštį 120 mm diapazone. Norėdami pakeisti, tolygiai spauskite rėmą, kad pakeltumėte arba nuleistumėte. Pasvirimas (nuo -5° iki +25°) ir sukimas (+/-25°) reguliuojami rankiniu būdu.

Ką daryti, jei ekranas lieka juodas ar neaptinka signalo ?

Patikrinkite, ar vaizdo laidas (HDMI arba DP) yra tinkamai prijungtas iš abiejų pusių. Įsitikinkite, kad monitorius yra įjungtas (mėlyna lemputė). Išbandykite su kitu šaltiniu ar kitu laidu. Jei problema išlieka, žiūrėkite vadovo trikčių šalinimo skyrių.

Kaip įjungti G-SYNC technologiją ?

G-SYNC veikia tik per DisplayPort. Turite turėti NVIDIA GeForce GTX 650 Ti BOOST arba aukštesnės klasės (60 Hz) arba GTX 960 ar aukštesnės (144 Hz). Įjunkite G-SYNC NVIDIA valdymo skydelyje prijungę monitorių per DP.

Kokios palaikomos raiškos ir dažniai ?

Maksimali raiška: 2560 x 1440 pikselių. Dažniai: iki 165 Hz per DisplayPort ir 60 Hz per HDMI. Taip pat palaikomos kitos standartinės raiškos (1080p ir kt.).

Koks monitoriaus elektros suvartojimas ?

Darbo režimu suvartojama 45 W (tipinis). Budėjimo režimu - 0,5 W, o išjungus - 0,45 W. Numatomas metinis suvartojimas - 73 kWh (naudojant 4 valandas per dieną).

Kokie yra monitoriaus matmenys ir svoris ?

Su stovu matmenys: plotis 712,7 mm, aukštis nuo 484 iki 604 mm (priklausomai nuo nustatymo) ir gylis 298,3 mm. Neto svoris yra maždaug 10,1 kg.

Ar monitorius suderinamas su VESA laikikliu ?

Taip, stovas yra nuimamas. Monitorius suderinamas su VESA laikikliais (100 x 100 mm standartas, patikrinkite vadove). Naudokite pateiktus varžtus, kad pritvirtintumėte ranką ar sieninį laikiklį.

Kaip pasiekti OSD nustatymus (ekrano meniu) ?

Naudokite džoistiką, esantį rėmo gale. Paspauskite, kad atidarytumėte pagrindinį meniu. Judinkite džoistiką keturiomis kryptimis, kad naršytumėte. Funkciniai klavišai leidžia greitai pasiekti nustatymus, pvz., ryškumą, kontrastą ar žaidimo režimą.

NAUDOJIMO INSTRUKCIJA Predator Z321QU ACER

CE atitikties deklaracija

Šiuo dokumentu „Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka esminius reikalavimus ir kitas atitinkamas nuostatas, nustatytas Elektromagnetinio suderinamumo direktyvoje 2014/30/ES, Žemos įtampos direktyvoje 2014/35/ES, Pavojingų medžiagų apribojimo direktyvoje 2011/65/ES ir Direktyvoje 2009/125/EB, kuria nustatoma ekologinio projektavimo reikalavimų energiją naudojantiems gaminiams sistema.

Pranešimas: Ekranuoti kabeliai

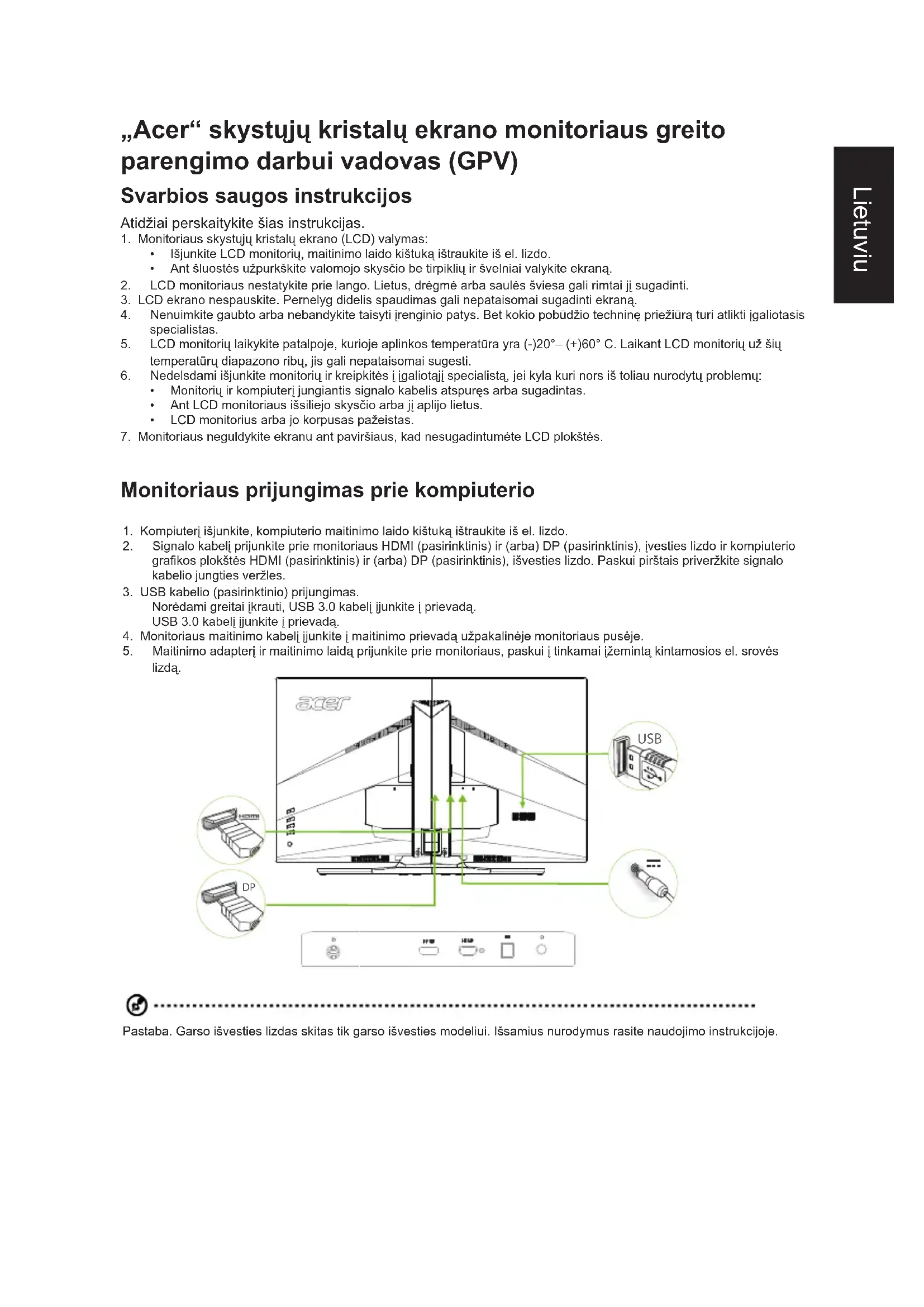

„Acer“ skystųjų kristalų ekrano monitoriaus greitojo paruošimo vadovas (GPV)

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Monitoriaus skystųjų kristalų ekrano (LCD) valymas:
2. Išjunkite LCD monitorių, maitinimo laido kištuką ištraukite iš elektros lizdo.
3. Ant šluostės užpurkškite valymo skysčio be tirpiklių ir švelniai valykite ekraną.
4. LCD monitoriaus nestatykite prie lango. Lietus, drėgmė arba saulės šviesa gali rimtai jį sugadinti.
5. LCD ekrano nespauskite. Pernelyg didelis spaudimas gali nepataisomai sugadinti ekraną.
6. Nenuimkite gaubto arba nebandykite taisyti įrenginio patys. Bet kokio pobūdžio techninę priežiūrą turi atlikti įgaliotasis specialistas.
7. LCD monitorių laikykite patalpoje, kurioje aplinkos temperatūra yra (-)20°–(+)60°C. Laikant LCD monitorių už šių temperatūros diapazono ribų, jis gali nepataisomai sugesti.
8. Nedelsdami išjunkite monitorių ir kreipkitės į įgaliotąjį specialistą, jei kyla kuri nors iš toliau nurodytų problemų:
9. Monitorius ir kompiuterį jungiantis signalo kabelis atspurus arba sugadintas. Ant LCD monitoriaus išsiliejo skysčio arba jį aplijo lietus. LCD monitorius arba jo korpusas pažeistas.
10. Monitoriaus neguldykite ekranu ant paviršiaus, kad nesugadintumėte LCD plokštės.

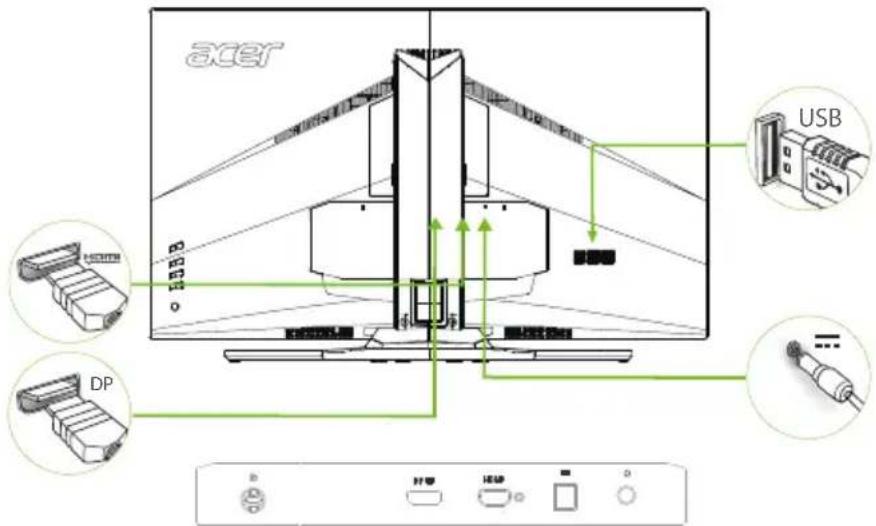

Monitoriaus prijungimas prie kompiuterio

1. Kompiuterį išjunkite, kompiuterio maitinimo laido kištuką ištraukite iš el. lizdo.
2. Signalo kabelį prijunkite prie monitoriaus HDMI (pasirinktinis) ir (arba) DP (pasirinktinis) įvesties lizdo ir kompiuterio grafikos plokštės HDMI (pasirinktinis) ir (arba) DP (pasirinktinis) įvesties lizdo. Paskui pirštais priveržkite signalo kabelio jungties veržles.
3. USB kabelio (pasirinktinio) prijungimas.

Norėdami greitai įkrauti, USB 3.0 kabelį įjunkite į prievadą.

USB 3.0 kabelį įjunkite į prievadą.

1. Monitoriaus maitinimo kabelį įjunkite į maitinimo prievadą užpakalinėje monitoriaus pusėje.
2. Maitinimo adapterį ir maitinimo laidą prijunkite prie monitoriaus, paskui tinkamai įminkite į kintamosios elektros srovės lizdą.

Pastaba. Garso išvesties lizdas skirtas tik garso išvesties modeliui. Išsamius nurodymus rasite naudojimo instrukcijoje.

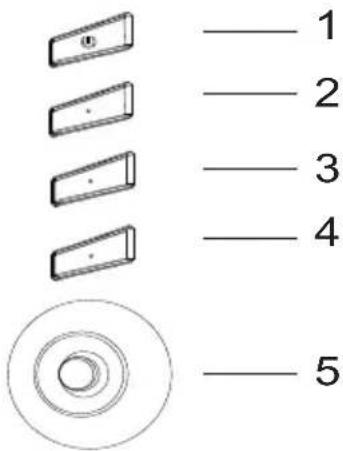

Išoriniai valdikliai

1 Maitinimo mygtukas ljungia / išjungia monitoriu. Mělyna šviesa rodo, kad maitinimas ijungtas. Geltona šviesa rodo pristabdymo / energijos taupymo režima.
2 Funkcinis klavišas	a. Paspauskite, kad būtų rodomas pagrindinis langas. Paspauskite dar karta, jei norite jungti 1 sparćiojo klavišo funkcjja.
	b. Suaktyvine funkcjü meniu, paspauskite šj mygtuka, kad būtų rodoma pagrindiné informacija apie jūsu monitoriu ir dabartinę jvesti arba vietoj pritaikytų spalvu nuostatu būtų atkurti gamyklos parametrai.
3 Funkcinis klavišas	a. Paspauskite, kad būtų rodomas pagrindinis langas. Paspauskite dar karta, jei norite jungti 2 sparćiojo klavišo funkcjja.
	b. Suaktyvine funkcjü meniu, paspauskite šj mygtuka, kas pasirinktumete scenarijaus arba Žaidimo režimus.
4 Funkcinis klavišas	a. Spauskite, norédami peržiūréti Pagrindinj puslapj. Spauskite vél, norédami jvesti jvesties pasirinkimo funkcjja.
	b. Kai funkcjü meniu veikia, paspaudus šj mygtuka, OSD bus išjungtas.
5 Funkcinis klavišas	a. Spauskite, norédami peržiūréti Pagrindinj puslapj. Spauskite vél, norédami funkcjü meniu pasirinkti kitä funkcjja.
	b. Šis kryptinis mygtukas, esantis ekrano galinës pusës griovelyje veikia kaip valdymo svirtis. Norédami judinti Śzymekli, tiesiog spauskite mygtuka keturiomis kryptimis. Paspauskite šj mygtuka, kad pasirinktumete norimä parinkti. Raudona spvala reškia, kad parinktis galima. Pilka spvala reškia, kad parinktis negalima.

G-SYNC (tik DP):

1920x1080 esant 60 Hz:

G-SYNC reikia „NVIDIA GeForce GTX650Ti BOOST GPU“ arba naujesnio modelio. Daugiau

informacijos rasite apsilankę nVidia® interneto svetainėje: http://www.nvidia.com/page/home.html

2560x1440 esant 144 Hz:

G-SYNC reikia „NVIDIA GeForce GTX650Ti BOOST GPU“ arba naujesnio modelio. Daugiau informacijos rasite apsilankę „nVidia®“ interneto svetainėje: http://www.nvidia.com/page/home.html

Reglamentai ir saugos pranešimai

FCC pranešimai

Ši įranga buvo patikrinta ir nustatyta, kad ji atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomas ribas. Šie apribojimai sukurti siekiant užtikrinti pakankamą apsaugą nuo kenksmingų trukdžių gyvenamojoje aplinkoje. Šis įrenginys gamina, naudoja ir gali skleisti radijo dažnio energiją ir, jeigu neįdiegiamas ir nenaudojamas pagal šią instrukciją, jis gali kelti trukdžių radijo komunikacijoms. Tačiau nėra garantijos, kad tam tikrame įrenginyje nebus trukdžių. Jei šis įrenginys trikdo radijo ar televizijos signalo priėmimą (tai nustatysite jungdami ir išjungdami įrenginį), rekomenduojame pašalinti trukdžius vienu iš toliau išvardytų būdų:

• Nukreipkite priėmimo anteną kitur arba pakeiskite jos buvimo vietą.
• Padidinkite atstumą tarp įrenginio ir imtuvo.
• Prijunkite įrenginį prie kito maitinimo lizdo nei prijungtas imtuvas.
• Paprašykite atstovo arba patyrusio radijo / televizijos techniko pagalbos.

CE atitikties deklaracija

Šiuo dokumentu bendrovė „Acer Inc.” pareiškia, kad šis LCD monitorius atitinka pagrindinius EMC direktyvos 2014/30/EU, Žemos įtampos direktyvos 2014/35/EU, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB reikalavimus ir kitas atitinkamas nuostatas, susijusias su energiją naudojančių gaminių ekologiškam dizainui taikomų reikalavimų nustatymo gairėmis.

Pastaba: ekranuoti kabeliai

Visi jungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, siekiant išlaikyti atitiktį EMC reglamentams.

Pastaba: išoriniai įrenginiai

Prie šio įrenginio galima prijungti tik B klasės apribojimus atitinkančius sertifikuotus išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir pan.). Naudojimas su nesertifikuotais išoriniais įrenginiais gali sukelti radijo ir televizijos signalo priėmimo trikdžius.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai arba modifikacijos gali panaikinti Federalinės ryšių komisijos vartotojui suteiktą teisę naudoti šį gaminį.

Kad nesugadintumėte monitoriaus, nekelkite jo už pagrindo.

Veikimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Veikimas priklauso nuo šių dviejų sąlygų: 1) šis įrenginys negali kelti pavojingų trikdžių, ir 2) šis įrenginys turi priimti visus gaunamus trikdžius, įskaitant nepageidaujamą veikimą galinčius sukelti trikdžius.

Pastaba: vartotojams Kanadoje

CANICES-3(B)/NMB-3(B)

Privačių namų ūkių vartotojų sudevėtos įrangos išmetimas Europos Sąjungoje

Šis ženklas ant gaminio arba jo pakuotės rodo, kad šio gaminio negalima išmesti kartu su kitomis namų ūkio atliekomis. Jūs esate atsakingi už tai, kad išmestumėte sudėvėtą įrenginį atiduodami jį paskirtam surinkimo punktui, perdirbimui surenkančiam sudėvėtą elektros ir elektroninę įrangą. Išmetimo metu atskiras sudėvėtos įrangos surinkimas ir perdirbimas padeda saugoti gamtos išteklius ir užtikrina, kad ji būtų perdirbama žmonių sveikata ir aplinką tausojančiu būdu. Daugiau informacijos apie tai, kur galite išmesti sudėvėtą įrangą, galite gauti vietos valdžios įstaigoje, buitinių atliekų surinkimo tarnyboje arba parduotuvėje, kurioje pirkote šį gaminį.

SPECIFIKACIJA

LCD ploksté	Veikiančioji systemd TFT sp	alvotas LCD
	Dydis 31.5" col. (80cm)
	Atstumas tarp tašku 0,3637	5 mm (H) x 0,36375 mm (V)
	Ryškumas 300cd/m	2 (tipinis)
	Kontrastas 3,000:1(native)
	Žiūros kampas(tipinis) 178° (H) 178° (V) (CR ≥ 10)
	Atsako laikas 4ms (GTG, tipinis)
	Ekrano tipas VA
	Vaizdas Skaitmeniné sasaja
	H dažnis	HDMI: 30~140KHz, DP: 88~240KHz
	V dažnis	HDMI: 24~60Hz, DP: 30~165Hz
Ekrano spalvos 16,7M spalvu
Taktu generatorius		241.5MHz(HDMI)/635.5MHz(DP)
Maksimali raiška		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Prijunk ir dirbk VESA DDCCI/DDC2B
Energijos efektyvumo klasë B
* Energijos suvarojiimas per metus(tipinis) 73 (kWh) (HDMI		vesties modeluii)
Energijos suvarojiimas @200cd/m²	Ijungto maitinimo režimas < 45W (jpr.)
	Miego režimas	< 0,5 W (jpr.)
	Išjungtas / budëjimo būsena	< 0,45 W (jpr.)
Ivesties jungtis		DP (tik DP modeluii) HDMI (tik HDMI modeluii) USB kon concentratorius / USB 3.0 x 4 (tik modeluii su USB kon concentratoriumi)
Ivesties vaizdo signalas		DP signalas (tik DP modeluii) HDMI signalas (tik HDMI modeluii)
Garsiakalbia(tipinis)		7 W x 2
Garsas		Garso išvesties lizdas (tik modeliuose su garso išvesties lizdu)
Didžiausias ekrano dydis		Horizontaläle: 697,344 mm/Vertikaläe: 392,256mm
Maitinimo šaltinis		100-240 V~, 50/60 Hz
Aplinkos salygos		Darbo aplinkos temp.: 5°-35°C Laikymo temp.: -20°-60°C Darbinè drègmè: 10-85 %
Matmenys		712,7 (P) x 484-604 (A) x 298,3 (G) mm
Svoris (grynasis)		10,1 kg jrenginys (neto)
Mechanizmo spec.		Posvyris: -5°-+25° Apsukimas: +/- 25° Aukšćio reguliavimas: 120mm Sukimo aïs: néra Nuimamas stvo pagrindas: yra
Išorinai valdikliai:	Functions (funkcjos)	Šviesumas Kontrastas Mëlyna šviesa Tamës vaizdo elementai Naudotojo nustatomas kontrastas Gama Spalv μ temperature Sodrumas Šëlaaës spalvos Garsumas Spartinimas „Over Drive“ Nukreipiimo taškas	Kalba ekrane rodomo vaizdo išjungimo laika Skáidrumas Atnaujinti spartos dažni Ivestis Aplinkos apšvietimas Sparćio ko klavišo priskyrimas Placiaekranis režimas Gilus miegas Greitosios paleisties režimas USB krovimas išjungus Zaidimo režimas
*Techninai duomenys gali büti keičiami be iispëjimo.

"Acer" gaminio vartotojo vadovus ir kitus dokumentus susiraskite oficialioje „Acer“ pagalbos svetainėje. *Metinis energijos suvartojimas apskaičiuojamas naudojant tipinį energijos suvartojimą; 4 valandas per dieną, 365 dienas per metus.
