Predator Z321QU - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Zīmols	Acer
Modelis	Predator Z321QU
Paneļa izmērs	31,5 collas (80 cm)
Maksimālā izšķirtspēja	2560 x 1440 pikseļi (DP: 165 Hz, HDMI: 60 Hz)
Paneļa tehnoloģija	VA (Vertical Alignment)
Tipiskais spilgtums	300 cd/m²
Native kontrasts	3000:1
Reakcijas laiks	4 ms (GTG)
Skata leņķis (horizontāli/vertikāli)	178° / 178°
Iebūvētie skaļruņi	Jā, 2 x 7 W
Ieejas savienotāji	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Izmēri (P x A x D)	712,7 x 484~604 x 298,3 mm
Neto svars	10,1 kg
Barošana	100-240 V ~ 50/60 Hz
Enerģijas patēriņš (darbs)	45 W (tipisks)
Enerģijas patēriņš (gaidīšanas režīms)	0,5 W (tipisks)
Ergonomiskie regulējumi	Slīpums -5° līdz +25°, rotācija +/-25°, augstums 120 mm
OSD funkcijas	Spilgtums, kontrasts, zilā gaisma, Dark Boost, adaptīvais kontrasts, gamma, krāsu temperatūra, piesātinājums, 6 asu krāsa, skaļums, Overdrive, pārregulēšana, mērķa punkts
G-SYNC saderība	Jā (caur DisplayPort, nepieciešams saderīgs NVIDIA GPU)
Ieteicamā tīrīšana	Atvienot, izmantot mīkstu, bezplūksnu drānu ar bezšķīdinātāja šķīdumu
Drošība	Nepakļaut ūdenim vai lietum, neatvērt korpusu, uzglabāt no -20°C līdz 60°C
Remontējamība	Remonti jāveic kvalificētam tehniķim

Bieži uzdotie jautājumi - Predator Z321QU ACER

Kā tīrīt Predator Z321QU ekrānu?

Izslēdziet ekrānu un atvienojiet strāvas kabeli. Izsmidziniet bezšķīdinātāja tīrīšanas šķīdumu uz mīkstu, bezplūksnu drānu, pēc tam uzmanīgi noslaukiet ekrānu. Nekad neizmantojiet abrazīvus līdzekļus vai šķidrumus tieši uz paneļa.

Kādi ir pieejamie savienojuma veidi?

Monitoram ir HDMI un DisplayPort ieejas, kā arī USB 3.0 centrmezgls ar 4 portiem. Izmantojiet HDMI vai DisplayPort kabeli video signālam, un USB kabeli perifērijas ierīcēm vai ātrai uzlādei.

Kā regulēt ekrāna augstumu?

Statnis nodrošina 120 mm augstuma regulēšanu. Lai to mainītu, vienmērīgi spiediet uz rāmja, lai to paceltu vai nolaistu. Slīpums (no -5° līdz +25°) un rotācija (no +/-25°) tiek regulēti manuāli.

Ko darīt, ja ekrāns paliek melns vai nenosaka signālu?

Pārbaudiet, vai video kabelis (HDMI vai DP) ir pareizi pievienots abās pusēs. Pārliecinieties, vai monitors ir ieslēgts (zila gaisma). Pārbaudiet ar citu avotu vai kabeli. Ja problēma turpinās, skatiet rokasgrāmatas problēmu novēršanas sadaļu.

Kā aktivizēt G-SYNC tehnoloģiju?

G-SYNC darbojas tikai caur DisplayPort. Jums ir nepieciešama NVIDIA GeForce GTX 650 Ti BOOST vai jaunāka videokarte (60 Hz) vai GTX 960 vai jaunāka (144 Hz). Aktivizējiet G-SYNC NVIDIA vadības panelī pēc monitora pievienošanas ar DP.

Kādas ir atbalstītās izšķirtspējas un frekvences?

Maksimālā izšķirtspēja: 2560 x 1440 pikseļi. Frekvences: līdz 165 Hz caur DisplayPort un 60 Hz caur HDMI. Tiek atbalstītas arī citas standarta izšķirtspējas (1080p utt.).

Kāds ir monitora enerģijas patēriņš?

Darba režīmā patēriņš ir 45 W (tipisks). Gaidīšanas režīmā tas samazinās līdz 0,5 W, un izslēgtā stāvoklī līdz 0,45 W. Paredzamais gada patēriņš ir 73 kWh (lietojot 4 stundas dienā).

Kādi ir monitora izmēri un svars?

Ar statni izmēri ir 712,7 mm platums, 484 līdz 604 mm augstums (atkarībā no regulējuma) un 298,3 mm dziļums. Neto svars ir aptuveni 10,1 kg.

Vai monitors ir saderīgs ar VESA stiprinājumu?

Jā, statnis ir noņemams. Monitors ir saderīgs ar VESA stiprinājumiem (standarts 100 x 100 mm, pārbaudiet rokasgrāmatā). Izmantojiet komplektā iekļautās skrūves, lai piestiprinātu roku vai sienas stiprinājumu.

Kā piekļūt OSD (ekrāna izvēlnes) iestatījumiem?

Izmantojiet kursorsviru, kas atrodas rāmja aizmugurē. Nospiediet, lai atvērtu galveno izvēlni. Pārvietojiet kursorsviru četros virzienos, lai pārvietotos. Funkciju taustiņi ļauj ātri piekļūt iestatījumiem, piemēram, spilgtumam, kontrastam vai spēles režīmam.

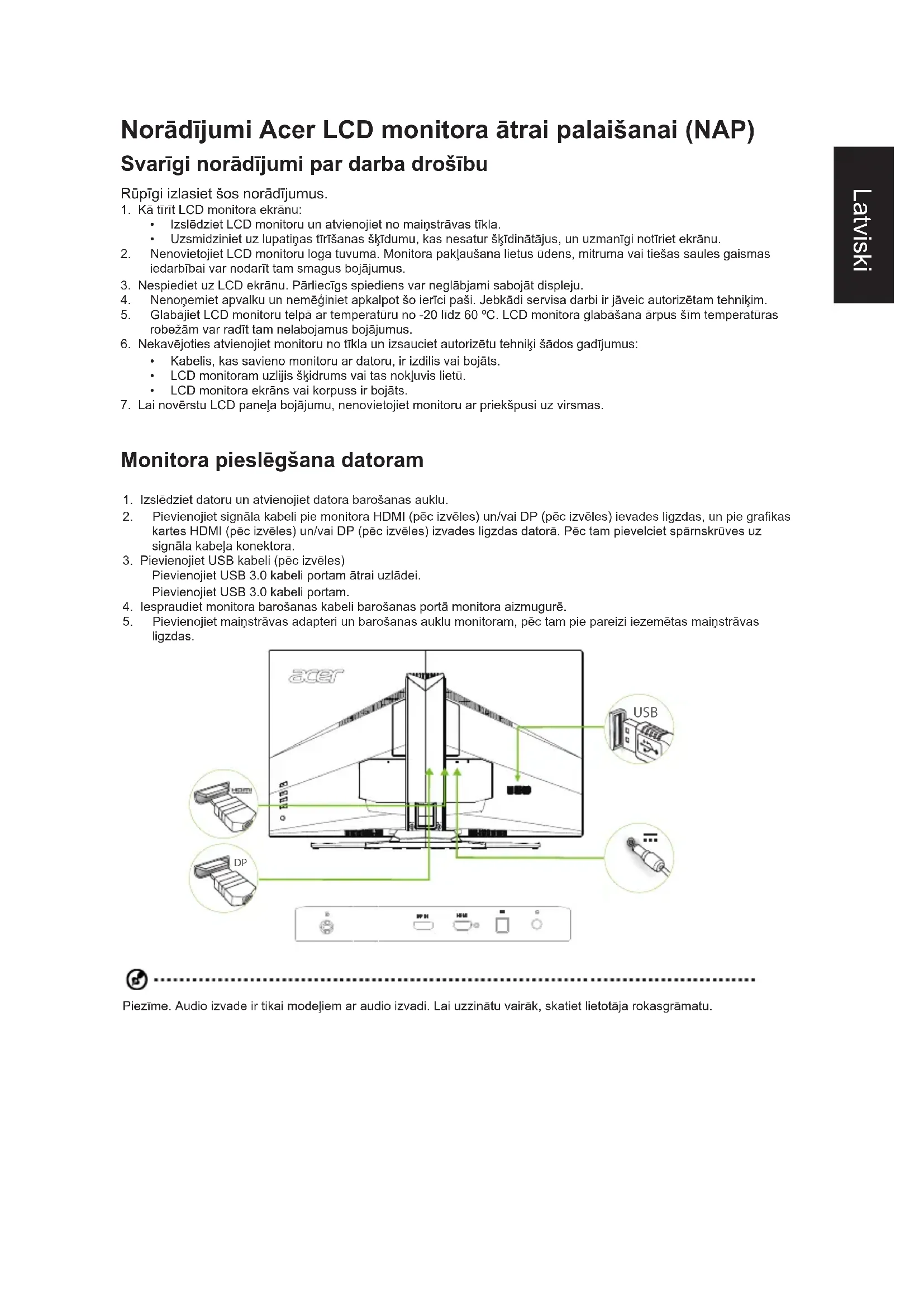

LIETOŠANAS INSTRUKCIJA Predator Z321QU ACER

1. Kā tīrīt LCD monitora ekrānu:

Izslēdziet LCD monitoru un atvienojiet no elektrotīkla. Uzsmidziniet uz lupatiņas tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.

1. Nenovietojiet LCD monitoru loga tuvumā. Monitora pakļaušana lietus ūdens, mitruma vai tiešas saules gaismas iedarbībai var nodarīt tam smagus bojājumus.
2. Nespiediet uz LCD ekrāna. Pārmērīgs spiediens var neglābjami sabojāt displeju.
3. Nenoņemiet apvalku un nemēģiniet apkalpot šo ierīci paši. Jebkādi servisa darbi ir jāveic autorizētam tehnikim.
4. Glabājiet LCD monitoru telpā ar temperatūru no -20 līdz 60°C. LCD monitora glabāšana ārpus šīm temperatūras robežām var radīt tam nelabojamus bojājumus.
5. Nekavējoties atvienojiet monitoru no tīkla un izsauciet autorizētu tehniki šādos gadījumos:

Kabelis, kas savieno monitoru ar datoru, ir izdilis vai bojāts. LCD monitoram uzlijis šķidrums vai tas nokļuvis lietū. LCD monitora ekrāns vai korpuss ir bojāts.

1. Lai novērstu LCD paneļa bojājumu, nenovietojiet monitoru ar priekšpusi uz virsmas.

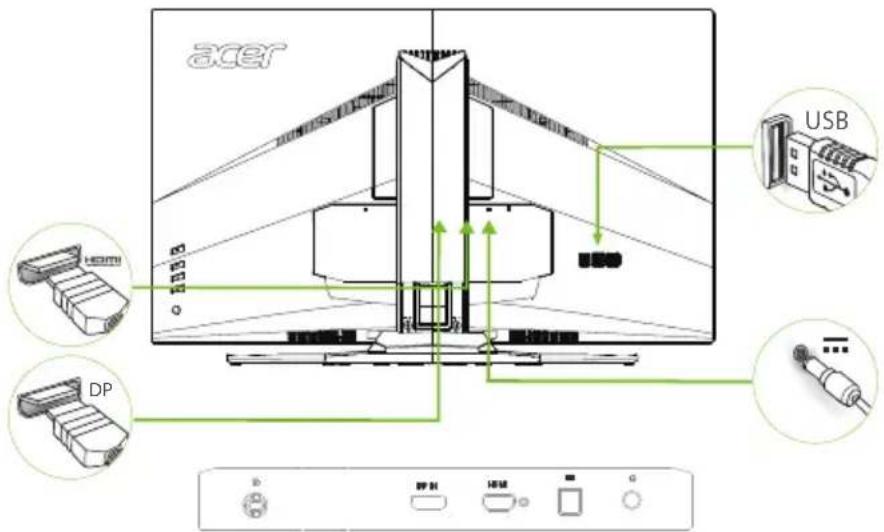

Monitora pievienošana datoram

1. Izslēdziet datoru un atvienojiet datora barošanas auklu.
2. Pievienojiet signāla kabeli pie monitora HDMI (pēc izvēles) un/vai DP (pēc izvēles) ieejas ligzdām, un pie grafikas kartes HDMI (pēc izvēles) un/vai DP (pēc izvēles) izejas ligzdām datorā. Pēc tam pievelciet spārnu skrūves uz signāla kabeļa konektora.
3. Pievienojiet USB kabeli (pēc izvēles). Pievienojiet USB 3.0 kabeli portam ātrai uzlādei. Pievienojiet USB 3.0 kabeli portam.
4. Piespraudiet monitora barošanas kabeli barošanas portā monitora aizmugurē.
5. Pievienojiet maiņstrāvas adapteri un barošanas auklu monitoram, pēc tam pie pareizi iezemētas maiņstrāvas ligzdas.

Piezīme. Audio izvade ir tikai modeļiem ar audio izvadi. Lai uzzinātu vairāk, skatiet lietotāja rokasgrāmatu.

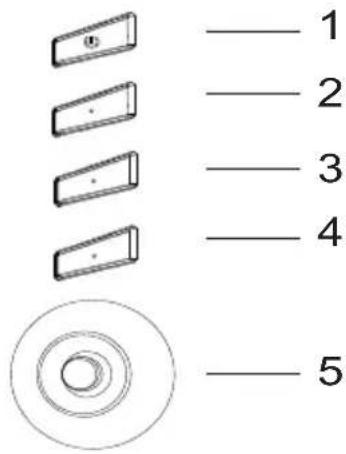

Ārējie vadības elementi

1 leslēgšanas poga	leslēdz/izsledz monitoru. Zilā gaisma norāda, ka barošana ir ieslēgta. Dzintarkrāsas norāda, ka monitors ir gaidīsanas / enerçijas taupīsanas režīmā.
2 Funkciju taustiŋs	a. Nospiediet, lui skatītu galveno lapu. Nospiediet vēlreiz, lui ievadītu 1. karstā taustiŋa funkcjju. b. Kad funkcjju izvēlne ir aktīva, nospiediet šo taustiŋu, lui skatītu monitora pamatinformāciju un pašreizējo ievadi vai pielāgotos krāsu iestatījumus atiestatītu uz ražotāja noklusejuma iestatījumiem.
3 Funkciju taustiŋs	a. Nospiediet, lui skatītu galveno lapu. Nospiediet vēlreiz, lui ievadītu 2. karstā taustiŋa funkcjju. b. Kad funkcjju izvēlne ir aktīva, nospiediet šo pogu, lui izvēlētos scenārija režimu vai spēlu režimu.
4 Funkciju taustiŋs	a. Nospiediet, lui aplūkotu Galveno lapu. Nospiediet vēlreiz, lui atlasītu funkcjju levade. b. Kad funkcjju izvēlne ir aktīva, izmantojot šo pogu, var izslēgt ekrāna izvēlni.
5 Funkciju taustiŋs	a. Nospiediet, lui aplūkotu Galveno lapu. Nospiediet vēlreiz, lui ievadītu nākamo funkcjju Funkcjju izvēlnē. b. Viena pārslēgšanas poga displeja korpusa aizmugurē darbojas līdzīgi kā vadības svira. Lai pārvietotu kursoru, vienkārşi Četros virzienos pārslēdziet pogu. Nospiediet pogu, lui atlasītu vēlamo opciju. Sarkana krāsa nozīmē, ka ir lietojama. Pelēka nozīmē, ka nedarbojas.

G-SYNC (tikai DP):

1920x1080 pie 60 Hz:

G-SYNC ir nepieciešams NVIDIA GeForce GTX650Ti BOOST GPU vai augstāks. Lai uzzinātu vairāk,

apmeklējiet nVidia® vietni: http://www.nvidia.com/page/home.html

2560x1440 pie 144 Hz:

G-SYNC ir nepieciešams NVIDIA GeForce GTX960 BOOST GPU vai augstāks. Lai uzzinātu vairāk, apmeklējiet nVidia® vietni: http://www.nvidia.com/page/home.html

Noteikumi un brīdinājumi par drošību

Federālās Uzraudzības Komisijas (FCC) paziņojumi

Šī ierīce tika pārbaudīta un tika atrasts, ka tā atbilst B klases digitālajai ierīcei noteiktajiem ierobežojumiem saskaņā ar FCC noteikumu 15. sadalu. Šie ierobežojumi ir noteikti, lai nodrošinātu pamatotu aizsardzību pret bīstamiem traucējumiem ierīcēm, kas uzstādītas apdzīvotās vietās. Šī ierīce ģenerē, izmanto un var izstarot radiofrekvences enerģiju, un, ja tā nav uzstādīta un izmantota saskaņā ar norādījumiem, var radīt radiosakariem kaitīgus traucējumus. Tomēr nav garantijas, ka traucējumi neradīsies noteiktai uzstādītajai ierīcei. Ja tiek konstatēts, ka šī ierīce traucē radio vai televīzijas signāla uztveršanu - kas ir viegli noskaidrojams, ieslēdzot un izslēdzot ierīci pie ieslēgta radioaparāta vai televizora, - lietotājs var mēģināt koriģēt situāciju ar šādiem paņēmieniem:

• Pagrieziet vai pārvietojiet uztverošo antenu. Palieliniet attālumu starp ierīci un uztvērēju.
• Pieslēdziet ierīci pie cita elektriskā tīkla kontūra ligzdas, nekā uztvērējs.
• Meklējiet padomu vai palīdzību pie izplatītāja vai pieredzējuša radio/TV tehniķa.

Lai nodrošinātu atbilstību FCC noteikumiem, visi savienojumi ar citām skaitļošanas ierīcēm ir jāiekārto ar ekranētiem kabeļiem.

Paziņojums: Perifērijas ierīces

Šai ierīcei drīkst pievienot tikai tādas perifērijas ierīces (ievadizvades ierīces, termināļus, printerus u.c.), kam ir sertifikāts par atbilstību B klases ierobežojumiem. Darbs ar nesertificētām perifērijas ierīcēm, iespējams, radīs traucējumus radio un TV uztveršanai.

Uzmanību!

Izmaiņas un modifikācijas, ko nav skaidri apstiprinājis ražotājs, var atņemt lietotājam tiesības, ko piešķīrusi Federālā sakaru komisija, darbināt šo produktu.

Lai novērstu šī monitora bojājumus, neceliet monitoru aiz tā pamatnes.

Darba apstākļi

Ierīce atbilst FCC noteikumu 15. daļai. Uz iekārtas darbību attiecas divi šādi nosacījumi: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus un (2) šai ierīcei jābūt izturīgai pret ārējiem traucējumiem, ieskaitot traucējumus, kas var izsaukt nevēlamu darbību.

Paziņojums: Lietotājiem Kanādā

CAN ICES-3(B)/NMB-3(B)

Privātpersonu lietošana bijušo iekārtu atkritumu pārstrāde Eiropas Savienībā.

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst izmest kopā ar citiem mājsaimniecības atkritumiem. Tā vietā, jūs esat atbildīgs par to, lai nevajadzīgās ierīces nodotu noteiktā savākšanas punktā nederīgu elektrisko un elektronisko ierīču otrreizējai pārstrādāšanai. Atsevišķa nederīgo ierīču savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina pārstrādi tādā veidā, kas aizsargā cilvēku veselību un vidi. Sīkāk par iekārtu atkritumu apsaimniekošanas/ pieņemšanas punktiem jūs varat uzzināt pašvaldības iestādēs, atkritumu apsaimniekošanas dienestā, vai veikalā, kurā nopirkāt šo iekārtu.

TEHNISKIE DATI

LCD panelis	Dzinējsistēma TFT krāsù LCD displejs
	Izmērs Platums 31.5" (40cm)
	Pikselu izmēri 0,36375 mm (Augstums) x 0,36375 mm (Platums)
	Spilgtums 300 cd/m	2 (Tipiski)
	Kontrasts 3,000:1(native)
	Apskates lenkjis (Tipiski)	178° (Augstums), 178° (Platums) (CR≥10)
	Reağēşanas laiks 4ms	(GTG, tipiski)
	Panela tips VA
	Video Digitālā saskarne
	Horizontalā frekvence	HDMI: 30~140KHz, DP: 88~240KHz
	Vertikālā frekvence	HDMI: 24~60Hz, DP: 30~165Hz
Displeja krāsas 16,7M krāsu
Attela punktu sinhronizators		241.5MHz(HDMI)/635.5MHz(DP)
Maks. izskirtspēja		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play standarts VESA DDCCI/DDC2B
Energoefektivitätes klase B
*Energijas patēriš gada laikā (Tipiski) 73 (kWh) (modell ar HDMI ievadi)
Energijas patēriš pie 200cd/m²	Ieslēgtā režīmā 45W (tipiski)
	Miega režīms	0,5 W (tipiski)
	Izslēgtā/Gaidišanas režīmā	0,45 W (tipiski)
levadsignāla savienotājs		DP (tikai DP modelim) HDMI (tikai HDMI modelim) USB centrmezgls / USB 3.0 x 4 (tikai modelim ar USB centrmezglu)
lenäkošais video signās		DP signāls (Tikai modelim ar DP ievadi) HDMI signāls (Tikai modelim ar HDMI ievadi)
Skalruji (Tipiski)		7 W x 2
Audio		Audio izvade (tikai modelim ar audio izvadi)
Maksimālie ekrāna izmēri		Horizontalā: 697,344 mm Vertikāl: 392,256 mm
Barošanas avots		100-240 V, 50/60 Hz mainstrāva
Vides apsvērumi		Darba temperatūrā: no 5 līdz 35 °CGlabāšanas temp.: no -20 līdz 60 °CGielajamais mitrums: no 10 līdz 85%
Izmēri		712,7 (plat.) × 484~604 (augst.) × 298,3 (džil.) mm
Svars (netto)		10,1 kg komplektā (fīrsvars)
Mehäniskie dati		Sasvērums: no -5 līdz +25° Pagrieziens: +/- 25° Augstuma pielāgošana: 120 mm Locíka: nav Nonemams pamatnes statnis: ir
Årējie vadības elementi:	Functions (Funkcjjas)	Spilgtums Kontrasts Zila gaisma Tumšā pastiprinājums Adaptīvas kontrasts Gamma Krāsu temperatūrā Piesātinājums 6 asu krāsa Skajums Paātrinājums Mērka puunks	Valoda OSD taimuts Caurspīdīgums Atsvaidzes intensitate levade Apkārtējā gaisma Karstā taustiŋa pieškire Platekrāna režims Džilais miegs Åtrās palaisanas režims Uzlāde ar USB no izsliēgtas ierices Spēju režims
* Visi tehniskie dati var tikt grozīti bez brīdinājuma.

Rokasgrāmatas un citus dokumentus savai Acer ierīcei varat atrast oficiālajā Acer atbalsta tīmekļa vietnē. *Enerģijas patēriņš gada laikā aprēķināts, izmantojot tipisku enerģijas patēriņu 4 stundu laikā dienā, 365 dienas gadā.
