Vrsta izdelka	LCD monitor
Znamka	Acer
Model	Predator Z321QU
Velikost zaslona	31,5 palcev (80 cm)
Najvišja ločljivost	2560 x 1440 slikovnih pik (DP: 165 Hz, HDMI: 60 Hz)
Tehnologija zaslona	VA (Vertical Alignment)
Tipična svetilnost	300 cd/m²
Naravno kontrastno razmerje	3000:1
Odzivni čas	4 ms (GTG)
Kot gledanja (vodoravno/navpično)	178° / 178°
Vgrajeni zvočniki	Da, 2 x 7 W
Vhodni priključki	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Mere (Š x V x G)	712,7 x 484~604 x 298,3 mm
Neto teža	10,1 kg
Napajanje	100-240 V ~ 50/60 Hz
Poraba elektrike (delovanje)	45 W (tipično)
Poraba elektrike (mirovanje)	0,5 W (tipično)
Ergonomske nastavitve	Nagib -5° do +25°, vrtenje +/-25°, višina 120 mm
Funkcije OSD	Svetilnost, kontrast, modra svetloba, Dark Boost, prilagodljiv kontrast, gama, barvna temperatura, nasičenost, 6-osna barva, glasnost, Overdrive, povečanje takta, pika namerila
Združljivost z G-SYNC	Da (prek DisplayPort, zahteva združljiv NVIDIA GPE)
Priporočeno čiščenje	Izključite, uporabite mehko krpo brez vlaken z raztopino brez topil
Varnost	Ne izpostavljajte vodi ali dežju, ne odpirajte ohišja, shranjevanje med -20°C in 60°C
Popravljivost	Popravila mora opraviti pooblaščeni tehnik

Pogosto zastavljena vprašanja - Predator Z321QU ACER

Kako očistiti zaslon Predator Z321QU?

Izklopite zaslon in izključite napajalni kabel. Poškropite čistilno raztopino brez topil na mehko krpo brez vlaken, nato nežno obrišite zaslon. Nikoli ne uporabljajte abrazivnih izdelkov ali tekočin neposredno na plošči.

Kateri načini povezave so na voljo?

Monitor ima vhode HDMI in DisplayPort ter USB 3.0 vozlišče s 4 vrati. Uporabite kabel HDMI ali DisplayPort za video signal, USB kabel pa za periferne naprave ali hitro polnjenje.

Kako nastaviti višino zaslona?

Stojalo omogoča nastavitev višine 120 mm. Za spremembo enakomerno pritisnite na okvir, da ga dvignete ali spustite. Nagib (od -5° do +25°) in vrtenje (od +/-25°) nastavljate ročno.

Kaj storiti, če zaslon ostane črn ali ne zazna signala?

Preverite, ali je video kabel (HDMI ali DP) pravilno priključen na obeh straneh. Prepričajte se, da je monitor vklopljen (modra lučka). Preizkusite z drugim virom ali drugim kablom. Če težava ostane, si oglejte razdelek za odpravljanje težav v priročniku.

Kako aktivirati tehnologijo G-SYNC?

G-SYNC deluje samo prek DisplayPort. Potrebujete grafično kartico NVIDIA GeForce GTX 650 Ti BOOST ali višjo (za 60 Hz) ali GTX 960 ali višjo (za 144 Hz). Aktivirajte G-SYNC v nadzorni plošči NVIDIA po priključitvi monitorja prek DP.

Katere ločljivosti in frekvence so podprte?

Najvišja ločljivost: 2560 x 1440 slikovnih pik. Frekvence: do 165 Hz prek DisplayPort in 60 Hz prek HDMI. Druge standardne ločljivosti so prav tako podprte (1080p, itd.).

Kakšna je poraba elektrike monitorja?

V načinu Delovanje je poraba 45 W (tipično). V mirovanju pade na 0,5 W, v izklopu pa na 0,45 W. Ocenjena letna poraba je 73 kWh (ob uporabi 4 ure na dan).

Kakšne so mere in teža monitorja?

S stojalom so mere: širina 712,7 mm, višina 484 do 604 mm (odvisno od nastavitve) in globina 298,3 mm. Neto teža je približno 10,1 kg.

Ali je monitor združljiv s nosilcem VESA?

Da, stojalo je odstranljivo. Monitor je združljiv z nosilci VESA (standard 100 x 100 mm, preverite v priročniku). Uporabite priložene vijake za pritrditev roke ali stenskega nosilca.

Kako dostopati do nastavitev OSD (zaslonski meni)?

Uporabite krmilno palčko na zadnji strani okvirja. Pritisnite za odpiranje glavnega menija. Premikajte krmilno palčko v štirih smereh za krmarjenje. Funkcijske tipke omogočajo hiter dostop do nastavitev, kot so svetilnost, kontrast ali igralni način.

NAVODILA ZA UPORABO Predator Z321QU ACER

Priklop monitorja na računalnik

CE izjava o skladnosti

Acer Inc. izjavlja, da je ta LCD monitor skladen z bistvenimi zahtevami in drugimi ustreznimi določbami EMC direktive 2014/30/EU, direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in direktive 2009/125/EC glede vzpostavitve okvira za določanje zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Opomba: Zaščiteni kabli

Vse povezave z drugimi računalniškimi napravami morajo biti izvedene z zaščitenimi kabli, da se ohrani skladnost z EMC predpisi.

Opomba: Periferne naprave

Na to opremo je dovoljeno priključiti samo periferne naprave (vhodno/izhodne naprave, terminale, tiskalnike itd.), ki imajo certifikat o skladnosti z omejitvami za naprave razreda B. Delo s perifernimi napravami brez certifikata lahko zlahka povzroči motnje pri radijskem in televizijskem sprejemu.

Pozor

Spremembe ali modifikacije, ki jih proizvajalec ni izrecno odobril, lahko razveljavijo uporabnikovo pravico, ki mu jo je podelila Zvezna komisija za komunikacije, da upravlja ta izdelek. Da preprečite poškodbe monitorja, monitorja ne dvigujte tako, da ga držite za podstavek.

Pogoji delovanja

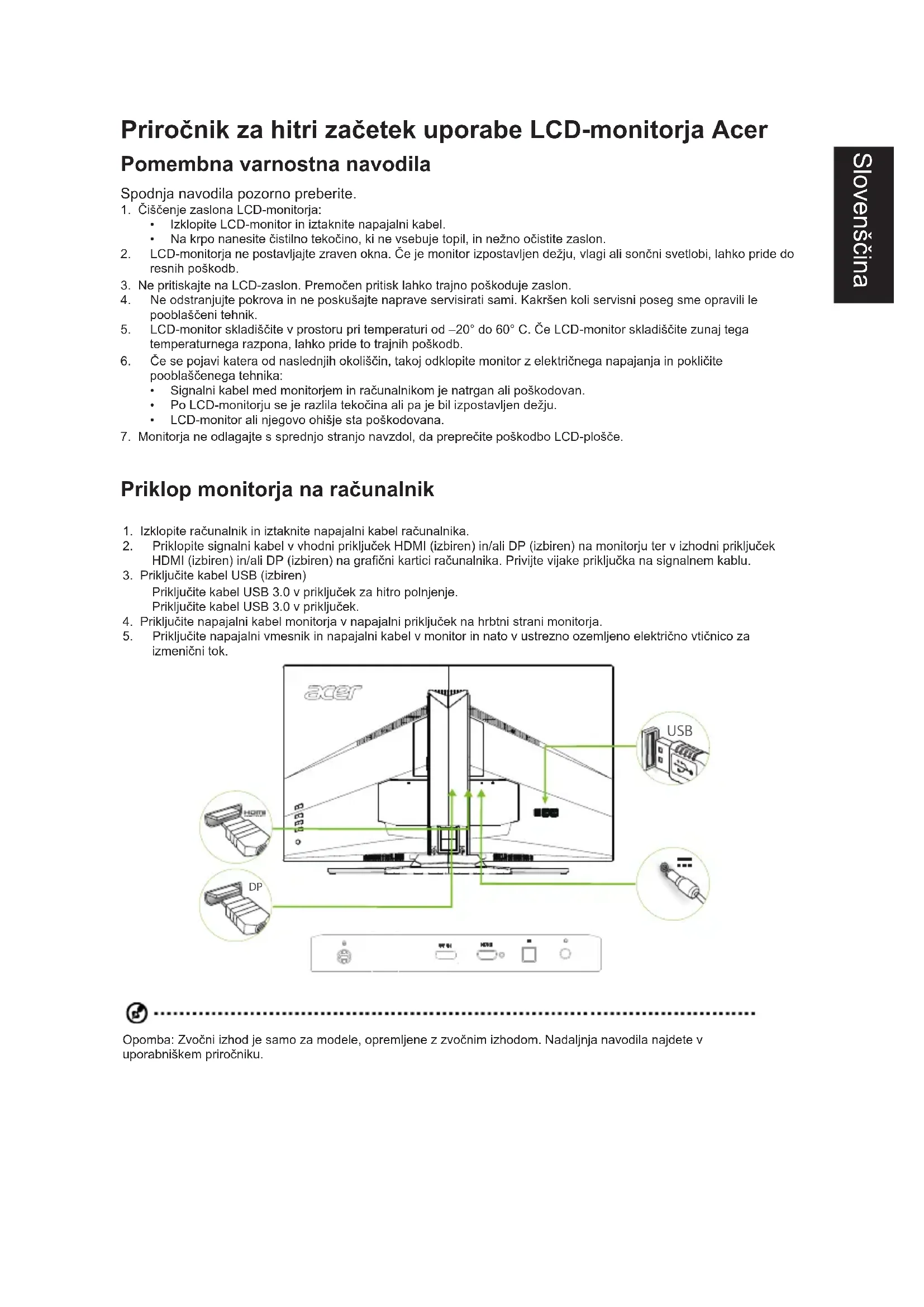

Priročnik za hiter začetek uporabe LCD-monitorja Acer Pomembna varnostna navodila

Spodnja navodila pozorno preberite.

1. Čiščenje zaslona LCD-monitorja:
2. Izklopite LCD-monitor in iztaknite napajalni kabel. Na krpo nanesite čistilno tekočino, ki ne vsebuje topil, in nežno očistite zaslon.
3. LCD-monitorja ne postavljajte zraven okna. Če je monitor izpostavljen dežju, vlagi ali sončni svetlobi, lahko pride do resnih poškodb.
4. Ne pritiskajte na LCD-zaslon. Prevelik pritisk lahko trajno poškoduje zaslon.
5. Ne odstranjujte pokrova in ne poskušajte naprave servisirati sami. Kakršen koli servisni poseg sme opraviti le pooblaščeni tehnik.
6. LCD-monitor skladiščite v prostoru pri temperaturi od -20° do 60° C. Če LCD-monitor skladiščite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
7. Če se pojavi katera od naslednjih okoliščin, takoj odklopite monitor z električnega napajanja in pokličite pooblaščenega tehnika:
8. Signalni kabel med monitorjem in računalnikom je natrgan ali poškodovan.
9. Po LCD-monitorju se je razlila tekočina ali pa je bil izpostavljen dežju. LCD-monitor ali njegovo ohišje sta poškodovana.
10. Monitorja ne odlagajte s sprednjo stranjo navzdol, da preprečite poškodbo LCD-plošče.

Priklop monitorja na računalnik

1. Izklopite računalnik in iztaknite napajalni kabel računalnika.
2. Priklopite signalni kabel v vhodni priključek HDMI (izbirno) in/ali DP (izbirno) na monitorju ter v izhodni priključek HDMI (izbirno) in/ali DP (izbirno) na grafični kartici računalnika. Privijte vijake priključka na signalnem kablu.
3. Priključite kabel USB (izbirno)

Priključite kabel USB 3.0 v priključek za hitro polnjenje.

Opomba: Zvočni izhod je samo za modele, opremljene z zvočnim izhodom. Nadaljnja navodila najdete v uporabniškem priročniku.

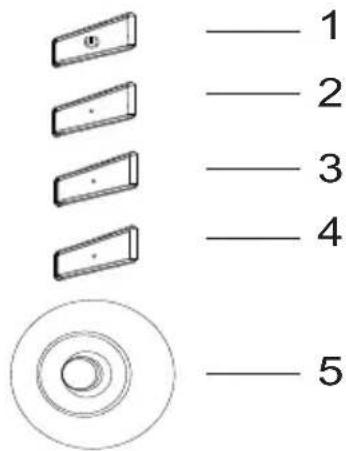

Zunanji kontrolniki

1 Gumb za vklop/izklop Vklopi in izklopi monitor. Modra barva označuje vklopljen monitor. Jantarna barva označuje stanje pripravljenosti/energijsko varčen način.
2 Funkcijska tipka	a. Pritisnite za ogled domače strani. Ponovno pritisnite za vnos funkcjije blžnjične tipke 1. b. Ko je funkcijski meni aktiven, pritisnite to tipko za ogled osnovnih informacij vašega zaslona in trenutnega vhoda ali za ponovno nastavitev barv po meri na privzete tovarniške nastavitve.
3 Funkcijska tipka	a. Pritisnite za ogled domače strani. Ponovno pritisnite za vnos funkcjije blžnjične tipke 2. b. Ko je funkcijski meni aktiven, pritisnite ta gumb, da izberete način scenarija ali način igre.
4 Funkcijska tipka	a. Pritisnite za vstop na glavno stran. Pritisnite znova za vstop v funkcjijo za izbiro vhoda. b. Ko je funkcijski meni aktiven, bo ta gumb onemogočil OSD (prikaz na zaslunu).
5 Funkcijska tipka	a. Pritisnite za vstop na glavno stran. Pritisnite znova za vstop v naslednjo funkcjijo v funkcijskem meniju. b. En sam preklopni gumb na zadnji strani okvirja zaslona deluje kot krmilna palica. Za premikanje kurzorja enostavno premikajte gumb v štirih smereh. Pritisnite gumb za izbiro želene možnosti. Rdeča pomeni delujuče. Siva pomeni nedelujuče.

G-SYNC (samo DP):

1920x1080 pri 60Hz:

Za G-SYNC potrebujete grafično kartico NVIDIA GeForce GTX650Ti BOOST GPU ali zmogljivejšo. Za več

informacij obiščite spletno mesto družbe nVidia®: http://www.nvidia.com/page/home.html 2560x1440 pri 144 Hz:

Za G-SYNC potrebujete grafično kartico NVIDIA GeForce GTX960 BOOST GPU ali zmogljivejšo. Za več informacij obiščite spletno mesto družbe nVidia®: http://www.nvidia.com/page/home.html

Predpisi in varnostna obvestila

Obvestila FCC

Ta naprava je bila preizkušena in je bilo zanjo ugotovljeno, da ustreza omejitvam za digitalne naprave razreda B v skladu s 15. delom pravilnika FCC. Namen teh omejitev je zagotoviti razumno zaščito pred motnjami pri uporabi opreme v bivalnem okolju. Ta naprava proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo. Če je ne namestite in uporabljate v skladu z navodili, lahko povzroči motnje v radijskih komunikacijah. Vendar ne zagotavljamo, da v določenih primerih pri uporabi ne bo prišlo do motenj. Če ta naprava povzroča motnje v radijskem ali televizijskem sprejemu, kar lahko preverite tako, da napravo izklopite in znova vklopite, poskusite motnje odpraviti z enim ali več izmed naslednjih ukrepov:

• Spremenite usmerjenost ali premestite sprejemno anteno.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v električno vtičnico, ki ni v istem tokokrogu kot tista, v katero je priključen sprejemnik. Za pomoč zaprosite prodajalca ali izkušenega radijskega/televizijskega tehnika.

ES-izjava o skladnosti

Družba Acer Inc. izjavlja, da je ta LCD-monitor skladen z bistvenimi zahtevami in drugimi relevantnimi določili direktive o elektromagnetni združljivosti 2014/30/EU, direktive o nizki napetosti 2014/35/EU, direktive o nevarnih snoveh v električni in elektronski opremi 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okolja za določanje ekoloških zahtev za izdelke v povezavi z energijo.

Opomba: Oklopljeni kabli

Vse povezave z drugimi računalniškimi napravami morajo biti izvedene z oklopljenimi kabli, ki zagotavljajo skladnost s predpisi o elektromagnetni združljivosti.

Opomba: Zunanje naprave

Na to opremo je dovoljeno priklopiti le zunanje naprave (vhodno/izhodne naprave, terminale, tiskalnike itd.), ki so potrjeno skladne z omejitvami za razred B. Uporaba zunanjih naprav, za katere skladnost ni potrjena, lahko povzroči motnje radijskega in televizijskega sprejema.

Pozor

Spremembe in predelave, ki niso izrecno odobrene s strani izdelovalca, lahko povzročijo izgubo pravice do uporabe tega izdelka, ki jo podeljuje Zvezna komisija za komunikacije. Monitorja pri dvigovanju ne držite za podnožje, da preprečite poškodbo.

Pogoji delovanja

Ta naprava je skladna s 15. delom pravilnika FCC. Za njeno delovanje veljata ta pogoja: (1) ta naprava ne sme povzročati škodljivih motenj in (2) ta naprava mora sprejeti kakršne koli motnje, vključno s takšnimi, ki lahko povzročijo neželeno delovanje.

Opomba: Za uporabnike v Kanadi

CAN ICES-3(B)/NMB-3(B)

Odlaganje opreme med odpadke v zasebnih gospodinjstvih v Evropski uniji

Ta simbol na izdelku ali njegovi ovojnini pomeni, da tega izdelka ni dovoljeno odložiti med druge gospodinjske odpadke. Vaša odgovornost je, da odpadno opremo odložite na zbirnih mestih za recikliranje odpadne električne in elektronske opreme. Ločeno zbiranje in recikliranje odpadne opreme pomaga ohranjati naravne vire in zagotavlja recikliranje odpadne opreme na način, ki varuje človekovo zdravje in okolje. Za več informacij o zbirnih mestih za recikliranje odpadne opreme se obrnite na pristojni lokalni urad, službo za ravnanje z odpadki ali trgovino, kjer ste kupili izdelek.

TEHNIČNI PODATKI

Plošča LCD	Sistem prikazа Barvni LQ	D TFT
	Velikost 31.5"W (80cm)
	Velikost silkovne pike 0,3	6375 mm (V) x 0,36375 mm (N)
	Svetlost 300 cd/m	2 (tipčna)
	Krontrast 3,000:1(native)
	Vidni kot (tipčna) 178°	(V) 178° (N) (CR≥10)
	Odzivni Čas 4ms (GTG	tipčni)
	Vrsta zaslonske plošće	VA
	Video Digitalni vmesnik
	V-frekvencla	HDMI: 30~140KHz, DP: 88~240KHz
	N-frekvencla	HDMI: 24~60Hz, DP: 30~165Hz
Prikazane barve 16,7M barv
Točkovna ura		241.5MHz(HDMI)/635.5MHz(DP)
Največja ločljivost		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Razred energijske učinkovitosti B
* Letna poraba energije (tipčna) 73 (kWh) (pri modelu zvhodom HMI)
Poraba energije pri 200 cd/m²	Vklopljen	45W (tipčno)
	Način spanja	0,5 W (tipčno)
	Izklopljen/stanje pripravljenosti	0,45 W (tipčno)
Vhodni priključek		DP (samo pri modelu DP) HDMI (samo pri modelu HMI) Vozlišće USB/USB 3.0 x 4 (samo pri modelu z vozišćem USB)
Vhodni videosignal		Signal DP (samo model z hvodom DP) Signal HDMI (samo model z hvodom HDMI)
Zvočniki (tipčna)		7 W x 2
Zvok		Zvočni izhod (samo model z zvočnim izhodom)
Največja ve likost załona		Vodoravno: 697,344 mm Navpično: 392,256 mm
Elektric no napajanje		100-240 V izmenično, 50/60 Hz
Okolje		Delovna temperatura: 5-35 °C Temperatura skladišćanja: -20-60 °C Vlažnost pri delovanju: 10-85 %
Mere		712,7 (S) x 484-604 (V) x 298,3 (G) mm
Teža		10,1 kg (neto)
Značilnosti mehanizma		Nagib: -5-25° Vrtenje: +/- 25° Nastavitev po višini: 120 mm Zasuk: Ne Snemljič podstavek: Da
Externé ovládače:	Functions (Funkcie)	Jas Krajek Časový limit pre vyptutie OSD Priehladrnost Hodnota frekvencie obnovovania Vstup Okolité osvetlenie Priradenie aktivačných klávesov Širokouhlý režim Hilboký spánok Način hitrega zagona Nabjanie pomocou rozhrania USB vo vyptutom stave Način igre
* Vse tehnici ne lastnosti se lahko spremenijo brez vnaprejsnejega obvestila.

• Vse tehnične lastnosti se lahko spremenijo brez vnaprejšnjega obvestila. Priročnike in drugo dokumentacijo za svoj izdelek Acer najdete na uradnem Acerjevem spletnem mestu za podporo.
• Letna poraba energije je izračunana za tipično uporabo 4 ure na dan 365 dni v letu.
