Typ produktu	Monitor LCD
Marka	Acer
Model	Predator Z321QU
Rozmiar matrycy	31,5 cala (80 cm)
Maksymalna rozdzielczość	2560 x 1440 pikseli (DP: 165 Hz, HDMI: 60 Hz)
Technologia matrycy	VA (Vertical Alignment)
Typowa jasność	300 cd/m²
Kontrast natywny	3000:1
Czas reakcji	4 ms (GTG)
Kąt widzenia (poziomy/pionowy)	178° / 178°
Wbudowane głośniki	Tak, 2 x 7 W
Złącza wejściowe	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Wymiary (S x W x G)	712,7 x 484~604 x 298,3 mm
Masa netto	10,1 kg
Zasilanie	100-240 V ~ 50/60 Hz
Pobór mocy (praca)	45 W (typowy)
Pobór mocy (czuwanie)	0,5 W (typowy)
Regulacje ergonomiczne	Pochylenie -5° do +25°, obrót +/-25°, wysokość 120 mm
Funkcje OSD	Jasność, kontrast, niebieskie światło, Dark Boost, kontrast adaptacyjny, gamma, temperatura barw, nasycenie, kolor 6 osi, głośność, Overdrive, przeciążenie, celownik
Kompatybilność z G-SYNC	Tak (przez DisplayPort, wymaga kompatybilnej karty graficznej NVIDIA)
Zalecane czyszczenie	Odłącz, użyj miękkiej, niestrzępiącej się ściereczki z roztworem bez rozpuszczalnika
Bezpieczeństwo	Nie wystawiać na działanie wody ani deszczu, nie otwierać obudowy, przechowywać w temperaturze od -20°C do 60°C
Naprawialność	Naprawy muszą być wykonywane przez autoryzowanego technika

Często zadawane pytania - Predator Z321QU ACER

Jak wyczyścić ekran Predatora Z321QU?

Wyłącz ekran i odłącz kabel zasilający. Spryskaj niestrzępiącą się ściereczkę roztworem bez rozpuszczalnika, a następnie delikatnie przetrzyj ekran. Nigdy nie używaj ściernych środków ani płynów bezpośrednio na matrycy.

Jakie są dostępne tryby połączenia?

Monitor ma wejścia HDMI i DisplayPort oraz koncentrator USB 3.0 z 4 portami. Użyj kabla HDMI lub DisplayPort do sygnału wideo, a kabla USB do urządzeń peryferyjnych lub szybkiego ładowania.

Jak wyregulować wysokość ekranu?

Podstawa umożliwia regulację wysokości do 120 mm. Aby zmienić, naciskaj równomiernie na ramę, aby podnieść lub opuścić. Pochylenie (od -5° do +25°) i obrót (od +/-25°) reguluje się ręcznie.

Co zrobić, jeśli ekran pozostaje czarny lub nie wykrywa sygnału?

Sprawdź, czy kabel wideo (HDMI lub DP) jest prawidłowo podłączony z obu stron. Upewnij się, że monitor jest włączony (niebieska dioda). Przetestuj z innym źródłem lub innym kablem. Jeśli problem nie ustępuje, skonsultuj się z sekcją rozwiązywania problemów w instrukcji.

Jak aktywować technologię G-SYNC?

G-SYNC działa tylko przez DisplayPort. Musisz posiadać kartę graficzną NVIDIA GeForce GTX 650 Ti BOOST lub wyższą (dla 60 Hz) lub GTX 960 lub wyższą (dla 144 Hz). Włącz G-SYNC w panelu sterowania NVIDIA po podłączeniu monitora przez DP.

Jakie są obsługiwane rozdzielczości i częstotliwości?

Maksymalna rozdzielczość: 2560 x 1440 pikseli. Częstotliwości: do 165 Hz przez DisplayPort i 60 Hz przez HDMI. Obsługiwane są również inne standardowe rozdzielczości (1080p itp.).

Jaki jest pobór mocy monitora?

W trybie pracy pobór wynosi 45 W (typowy). W trybie czuwania spada do 0,5 W, a w wyłączeniu do 0,45 W. Szacowane roczne zużycie energii wynosi 73 kWh (przy użytkowaniu 4 godziny dziennie).

Jakie są wymiary i waga monitora?

Z podstawą wymiary wynoszą: szerokość 712,7 mm, wysokość od 484 do 604 mm (w zależności od regulacji) i głębokość 298,3 mm. Masa netto to około 10,1 kg.

Czy monitor jest kompatybilny z uchwytem VESA?

Tak, podstawa jest wyjmowalna. Monitor jest kompatybilny z uchwytami VESA (standard 100 x 100 mm, sprawdź w instrukcji). Użyj dołączonych śrub, aby zamocować ramię lub uchwyt ścienny.

Jak uzyskać dostęp do ustawień OSD (menu ekranowe)?

Użyj joysticka umieszczonego z tyłu ramy. Naciśnij, aby otworzyć menu główne. Przesuwaj joystick w czterech kierunkach, aby nawigować. Klawisze funkcyjne umożliwiają szybki dostęp do ustawień, takich jak jasność, kontrast czy tryb gry.

INSTRUKCJA OBSŁUGI Predator Z321QU ACER

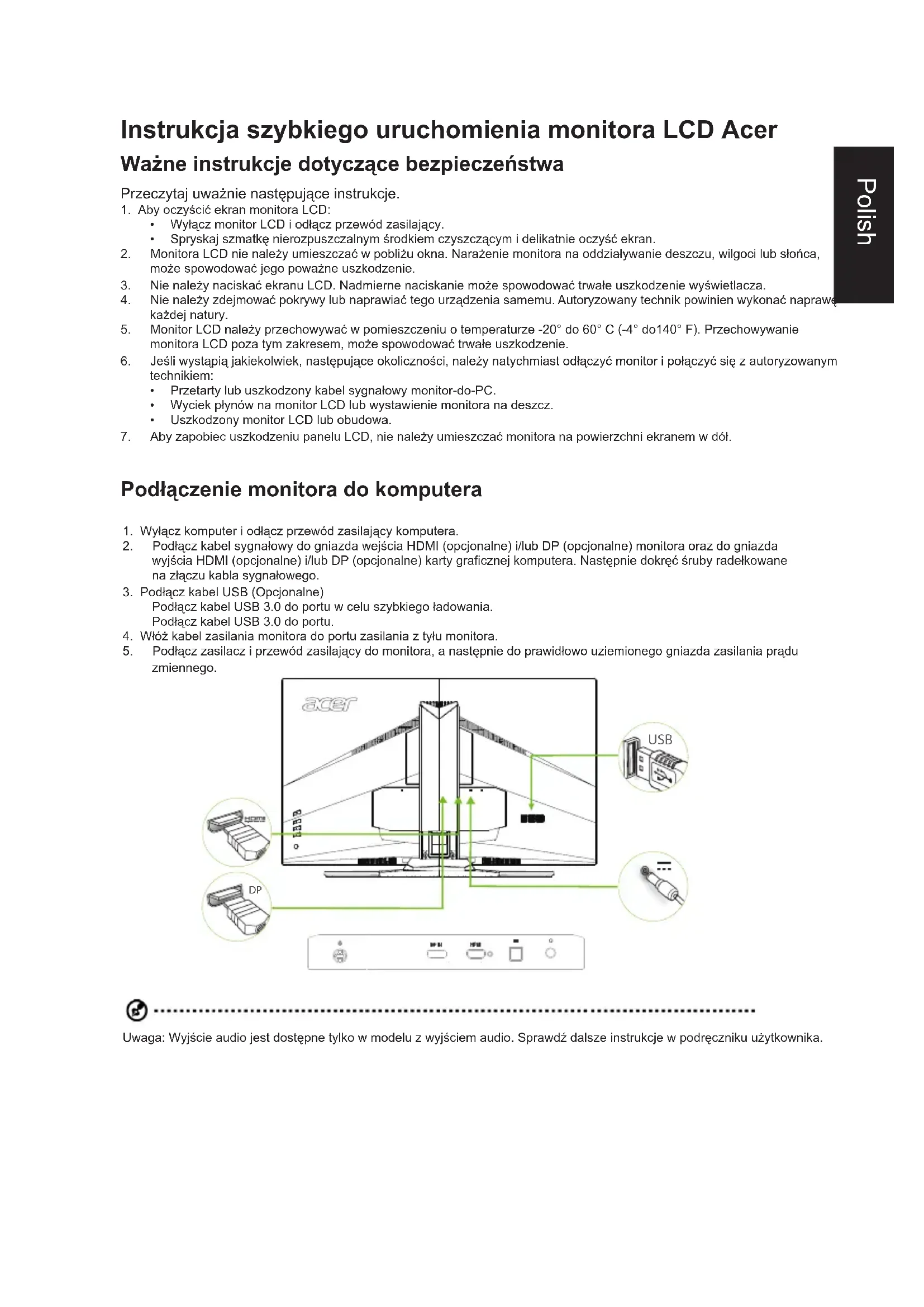

Instrukcja szybkiego uruchomienia monitora LCD Acer Ważne instrukcje dotyczące bezpieczeństwa

Przeczytaj uważnie następujące instrukcje.

1. Aby oczyścić ekran monitora LCD:
2. Wyłącz monitor LCD i odłącz przewód zasilający. Spryskaj szmatkę nierozpuszczalnym środkiem czyszczącym i delikatnie oczyść ekran.
3. Monitora LCD nie należy umieszczać w pobliżu okna. Narażenie monitora na oddziaływanie deszczu, wilgoci lub słońca może spowodować jego poważne uszkodzenia.
4. Nie należy naciskać ekranu LCD. Nadmierne naciskanie może spowodować trwałe uszkodzenie wyświetlacza.
5. Nie należy zdejmować pokrywy lub naprawiać tego urządzenia samemu. Autoryzowany technik powinien wykonać naprawę każdej natury.
6. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze -20° do 60°C (-4° do 140°F). Przechowywanie monitora LCD poza tym zakresem może spowodować trwałe uszkodzenie.
7. Jeśli wystąpią jakiekolwiek następujące okoliczności, należy natychmiast odłączyć monitor i połączyć się z autoryzowanym technikiem:
8. Przetarty lub uszkodzony kabel sygnałowy monitor-do-PC. Wyciek płynów na monitor LCD lub wystawienie monitora na deszcz.
9. Uszkodzony monitor LCD lub obudowa.
10. Aby zapobiec uszkodzeniu panelu LCD, nie należy umieszczać monitora na powierzchni ekranem w dół.

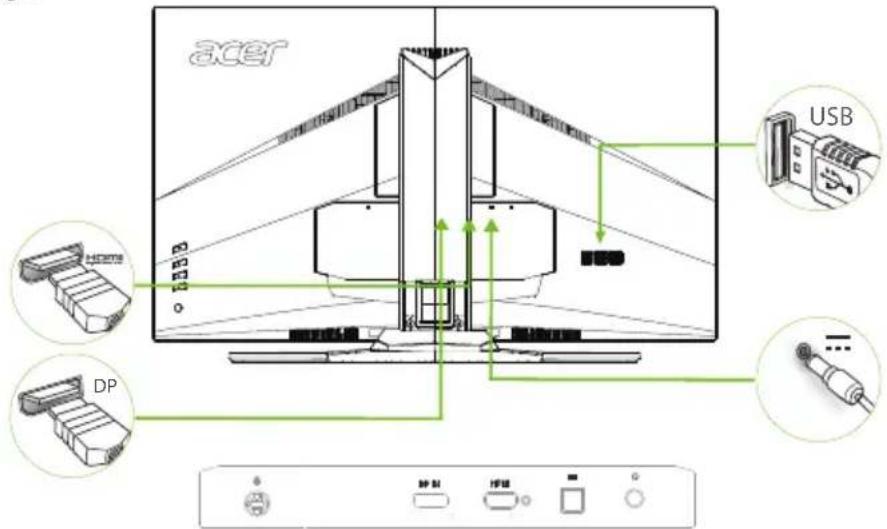

Podłączenie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający komputera.
2. Podłącz kabel sygnałowy do gniazda wejścia HDMI (opcjonalne) i/lub DP (opcjonalne) monitora oraz do gniazda wyjścia HDMI (opcjonalne) i/lub DP (opcjonalne) karty graficznej komputera. Następnie dokręć śruby radełkowane na złączu kabla sygnałowego.
3. Podłącz kabel USB (opcjonalne)

Podłącz kabel USB 3.0 do portu w celu szybkiego przesyłania danych.

Podłącz kabel USB 3.0 do portu.

1. Włóż kabel zasilania monitora do portu zasilania z tyłu monitora.
2. Podłącz zasilacz i przewód zasilający do monitora, a następnie do prawidłowo uziemionego gniazda zasilania prądu zmiennego.

Uwaga: Wyjście audio jest dostępne tylko w modelu z wyjściem audio. Sprawdź dalsze instrukcje w podręczniku użytkownika.

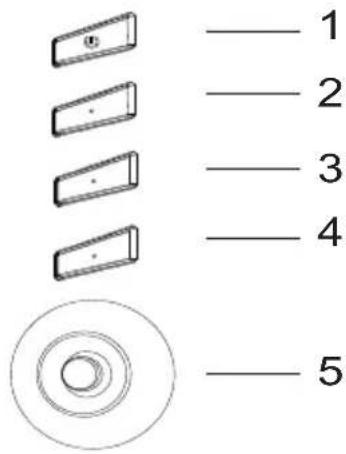

Zewnętrzne elementy sterowania

1	Przycisk zasilania	Włuczanie/wyłączanie monitora. Niebieskie światto wskazuje sączenie zasilania. Bursztynowe światto wskazuje tryb tryb oczekiwania/ oszczechania energii.
2	Przycisk funkcjı / # -	a. Nacijsnij, aby wyświetlić strone glówna. Nacijsnij ponownie, aby wprovadzić funkcję klawisza skrótu 1. b. Kiedy Menu funkcjı jest aktywne, nacijsnij tan przycisc, aby wyświetlić informacja podstawowe monitora oraz bieść wejscie lub zresetowej ustaniewenia koloru uzytkownika do domyslnych wartosci fabrycznych.
3	Przycisk funkcjı / # -	a. Nacijsnij, aby wyświetlić strone glówna. Nacijsnij ponownie, aby wprovadzić funkcję klawisza skrótu 2. b. Przy aktywnym menu funkcjı nacijsnij ten przycisc, aby wybrać tryb scenariusza lub tryb Gry.
4	Przycisk funkcjı / X -	a. Nacijsnij, aby wyświetlić strone glówna. Nacijsnij ponownie, aby przyjeść do funkcjü wyboru wejscia. b. Przy aktywnym menu funkcjü, ten przycisc spowoduje wyjscie z menu OSD.
5	Przycisk funkcjı / # -	a. Nacijsnij, aby wyświetlić strone glówna. Nacijsnij ponownie, aby przyjeść do nastepnej funkcjü w menu funkcjü. b. Pojedynczy przycisc przechylny z tych ramki monitora dzila jak joystick. W celu przysuniecia kursora wystarczy przyechylicznacysz w Jednym z czterech kierunków. Nacijsnij przycisc w celu wyboru wymaganej opcj. Czerwony wskazuje na dziażajcy. Szary wskazuje niedziażajcy.

G-SYNC (Tylko DP):

1920x1080@60Hz:

G-SYNC wymaga GPU NVIDIA GeForce GTX650Ti BOOST lub szybszego. Więcej informacji można uzyskać na stronie internetowej nVidia®: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

G-SYNC wymaga GPU NVIDIA GeForce GTX960 BOOST lub szybszego. Więcej informacji można uzyskać na stronie internetowej nVidia®:http://www.nvidia.com/page/home.html

Uwagi dotyczące przepisów i bezpieczeństwa

Uwagi FCC

To urządzenie zostało poddane testom i uznane za spełniające wymogi dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 Zasad FCC. Te ograniczenia mają zapewnić odpowiednie zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie to wytwarza, używa i może emitować promieniowanie o częstotliwości fal radiowych i jeśli jest zainstalowane lub eksploatowane niezgodnie z zaleceniami, może powodować zakłócenia w łączności radiowej. Nie ma gwarancji, że zakłócenia nie wystąpią w przypadku określonej instalacji. Jeśli urządzenie to jest źródłem zakłóceń sygnału radiowego lub telewizyjnego (co można sprawdzić przez włączenie i wyłączenie urządzenia), należy spróbować wyeliminować zakłócenia, korzystając z poniższych metod:

Zmiana orientacji lub położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazda zasilania w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Skontaktowanie się z dostawcą lub z doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania dodatkowych informacji.

Deklaracja zgodności z CE

Niniejszym, Acer Inc., deklaruje, że ten monitor LCD jest zgodny z istotnymi wymaganiami oraz innymi powiązanymi postanowieniami Dyrektywy EMC 2014/30/UE, Dyrektywy niskonapięciowej 2014/35/UE oraz Dyrektywy RoHS 2011/65/UE i Dyrektywy 2009/125/WE w odniesieniu do ustanawiania ram działań dla ustanowienia wymagań dotyczących konstrukcji ekologicznych dla produktów związanych z energią.

Uwaga: Kable ekranowane

Wszystkie połączenia z innymi urządzeniami muszą być wykonane z użyciem kabli ekranowanych w celu zapewnienia zgodności z przepisami EMC.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itd.) z certyfikatem zgodności z ograniczeniami klasy B. Działanie urządzeń bez certyfikatu będzie prawdopodobnie powodować zakłócenia odbioru radia i telewizji.

Ostrzeżenie

Zmiany lub modyfikacje wykonane bez wyraźnego pozwolenia producenta, zgodnie z postanowieniami Federal Communications Commission (Federalna Komisja ds. Łączności), mogą pozbawić użytkownika prawa do korzystania z tego produktu. Aby zapobiec uszkodzeniu monitora, nie należy podnosić monitora za jego podstawę.

Warunki działania

Urządzenie to jest zgodne z częścią 15 zasad FCC. Jego działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować niepożądane działanie.

Uwaga: Użytkownicy z Kanady

CAN ICES-3(B)/NMB-3(B)

Usuwanie zużytych urządzeń przez użytkowników gospodarstw domowych na terenie Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu wskazuje, że tego produktu nie można usuwać z innymi odpadami z gospodarstw domowych. Na użytkowniku spoczywa odpowiedzialność za usuwanie zużytego urządzenia poprzez przekazanie go do wyznaczonego punktu zbiórki w celu recyklingu zużytych urządzeń elektrycznych i elektronicznych. Oddzielne gromadzenie i recykling zużytych urządzeń podczas usuwania pomaga w oszczędzaniu zasobów naturalnych i zapewnia wykonanie recyklingu w sposób bezpieczny dla zdrowia ludzi i dla środowiska. W celu uzyskania dalszych informacji o miejscach przekazywania zużytego sprzętu w celu recyklingu należy skontaktować się z lokalnym urzędem, zakładem usuwania odpadów lub ze sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	System napędu TFT Color LC
	Wielkość 31.5" W (80cm)
	Rozstaw pikseli 0,36375mm (w) poziomie) x 0,36375mm (w pionie)
	Jasność 300cd/m	2 (Typowa)
	Kontrast 3,000:1(native)
	Ką widzenia(Typowa) 178° (w) poziomie) 178° (w pionie) (CR≥10)
	Czas reakci 4ms (GTG,Typowy)
	Typ panelu VA
	Wideo Interfejs cyfrowy
	Czȩstotliwość pozioma	HDMI: 30~140KHz, DP: 88~240KHz
	Cźȩstotliwość pionowa	HDMI: 24~60Hz, DP: 30~165Hz
Kolory wyświetlacza 16,7M kolorów
Zegar pikseli		241.5MHz(HDMI)/635.5MHz(DP)
Maks. rozdzielczość		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywnosci energetycznej B
*Rocznze zuzycie energii(Typowa) 73 (kWh) (dla modelu z wešciem HDMI)
Zuzycie energii @200cd/m²	Tryb wąclazenia 45W (typ.)
	Tryb użpienia 0,5W (typ.)
	Tryb wąclazenia/oczekiwania	0,45W (typ.)
Zlącze wiejscia		DP (Tylko model DP) HDMI (Tylko model HDMI) Hub USB/USB3.0 x 4 (Tylko model z hubem USB)
Sygnai wiejscia video		Sygnai DP (Tylko model z wiejsciem DP) Sygnai HDMI (Tylko model z wiejsciem HDMI)
Głowniki(Typowa)		7W x 2
Audio		Wyjscie audio (Wymiarcnie model z wyjsciem audio)
Maksymalna wieksć ekranu		W poziomie: 697,344mm W pionie: 392,256mm
Zhórdlo zasilania		100-240V~, 50/60Hz
Warunki sądowiskowe		Temperatura podzadas dzialania: 5° do 35°C Temperatura podzadas przechowywania: -20° do 60°C Wilgotnosć podzadas dzialania: 10% do 85%
Wymiary		712,7 (S) x 484~604 (W) x 298,3 (G) mm
Waga (netto)		10,1kg (netto)
Dane techniczne mechanizmu		Nachyliancy: -5° do +25° Obracanie: +/- 25° Regulacja wysokość: 120mm Przekrzejanie: Nie Odlączana podstawa - nożka: Tak
Zewétrzne elementy sterowania:	Functions (Funkcjie)	Jaszność Kontrast Niebieskie swiatto Wzmocnienie cliemnych colorów Kontrast adaptacyjny Gamma Temp. barwowa Nasycenie 6-osiowy color Głowność Over Drive Cel 6-osiowy color Głowność Over Drive Cel Przypisanie przyciscu skrotu Tryb szeroki Głowodie uspiennentie Tryb szybkiego rozruchu Ładowanie przy bez USB przy wymi zasilianiu Tryb gry
* Wszystkie dane techniczne moga zostać zmieienione bez powiadomienia.

Podręczniki i inne dokumenty dla produktu Acer można znaleźć na oficjalnej, internetowej stronie pomocy technicznej Acer. *Roczne zużycie energii jest obliczane na bazie typowego zużycia energii 4 godziny dziennie, 365 dni w roku.
